необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

аудиодомофоны;
видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

электромагнитные;
электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

домофонной трубки;
вызывного устройства;
электромеханического замка;
блока питания или БУЗа;
считывателя;
контроллера;
кнопка;
доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

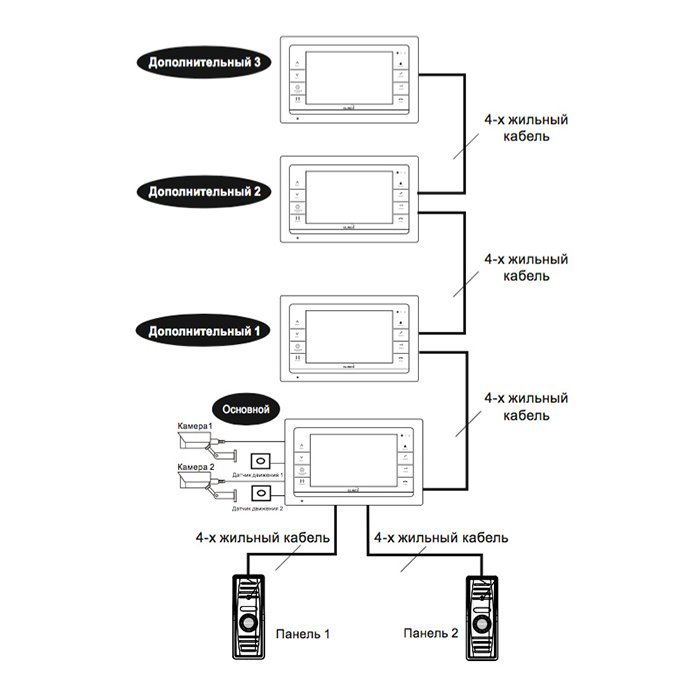

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

Поделиться новостью в соцсетях

Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены.

Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию. Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать.

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры.

Это делается так.

Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

повреждения трубки механического характера;
при поднятии трубки сигнал продолжает звучать;
выход из строя кнопки разблокирования замка;
плохо слышно голос звонящего;
если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне.

В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор.

Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие.

Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.
