Двухскатная крыша с мансардой своими руками чертежи: Двухскатная крыша с мансардой своими руками — устройство и монтаж (фото, видео, схемы)

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

• фронтон – торцевая часть скатов кровли;
• мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
• стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
• конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
• стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
• лежень – горизонтальный брус, на который монтируются стойки;
• прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
• затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
• подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
• обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

• остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
• классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;
• ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

• изделия должны быть легкими, но прочными;
• все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
• выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
• для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Как сделать двухскатную крышу с мансардой своими руками: проекты, фото

При строительстве жилого дома естественным желанием владельца является максимально использовать площадь будущего строения и обустроить подкровельное пространство в помещение, пригодное для жилья или, так называемую, мансарду. Двухскатная крыша оптимально подходит для решения данной задачи, поскольку её конструкция изначально предполагает наличие значительного внутреннего пространства, которое может быть использовано, в том числе, и как жилое помещение.

Двухскатная крыша с мансардой

А технология строительства дома с ломаной кровлей позволяет значительно увеличить его полезную площадь выполнить все работы своими руками.

Вернуться к оглавлению

Содержание материала

• 1 Основные виды двухскатной крышы с мансардой
• 2 Преимущества мансардной кровли
• 3 Проектирование двухскатной крыши ломаного типа
• 4 Расчёт стропильной системы мансардной кровли
• 5 Порядок работ при монтаже мансардной кровли

Основные виды двухскатной крышы с мансардой

В зависимости от своего конструктивного строения двухскатная крыша с мансардой может быть выполнена двумя основными способами:

1. Классическим, при котором соединение стропил по фронтону образует равнобедренный треугольник. Разновидностями данного типа можно считать такие крыши, как:

   Устройство мансарды на таких крышах сопряжено с оптимизацией угла расположения стропильной системы для максимального увеличения полезной площади внутренних помещений. Другим способом увеличения подкровельного жилого пространства является подъём стен первого этажа на высоту до метра, что приводит к вынужденному увеличению затрат на строительство;

2. Строительством ломаной кровли, у которой каждый скат состоит из двух частей с разными углами установки. Это позволяет максимально задействовать пространство под крышей и обеспечить полноценный второй этаж на чердаке.
   Ломаная кровля с мансардой

Как правило, когда говорят про мансардную кровлю, то имеется в виду именно устройство ломаной крыши.
Оба способа обустройства мансардной кровли имеют свои достоинства, и выбор конкретного решения зависит как от дизайнерских предпочтений владельца, так и обеспечения необходимой функциональности дополнительных помещений.

Вернуться к оглавлению

Преимущества мансардной кровли

При любом способе устройства, кровля с мансардой обладает неоспоримыми преимуществами, которые зачастую оказывают решающее значение при разработке проекта будущего дома.
Основными достоинствами двускатных крыш с мансардой можно назвать следующие:

Все вышеперечисленное позволяет сказать, что мансарда, устроенная в подкровельном пространстве двухскатной крыши современное, экономичное и простое решение вопроса увеличения жилого пространства дома.

Вернуться к оглавлению

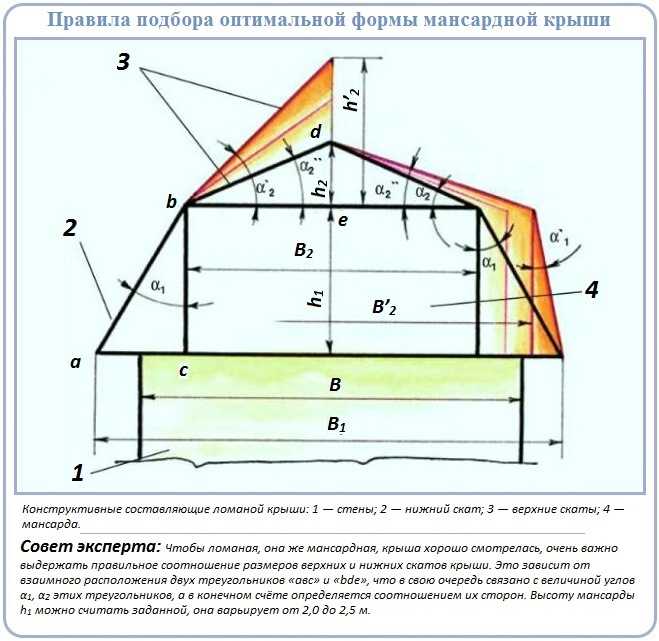

Проектирование двухскатной крыши ломаного типа

Планирование и проектирование двухскатной крыши ломаного типа несколько сложнее, чем расчёт кровли классического типа, однако зная её конструкции и основные принципы устройства это можно выполнить своими руками. Предварительно необходимо тщательно продумать её общее строение, в том числе:

Когда определены основные практические моменты будущей крыши, можно приступать к проектированию и расчету стропильной системы.

Её основными конструктивными элементами являются следующие составляющие:

1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия, в том числе:
   • боковые или нижние, они устанавливаются по наклонной технологии;
   • коньковые или верхние, имеют висячую конструкцию.
3. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.

   Каркас для мансардной крыши

4. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.
5. Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.
6. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

   Устройство мансардной крыши

7. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.
8. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.
9. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.
10. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.

    Макет ломаной крыши с мансардой

Надо отметить, что стропильная система ломаной крыши может быть выполнена двумя принципиально различными способами:

1. Когда нижние стропила устанавливаются непосредственно на стену с закреплённым мауэрлатом.
   Данный способ применяется, если по проекту боковые стены здания выше, чем уровень пола мансардного этажа.
2. Установка боковых стропил осуществляется на балки перекрытия.
   Такой способ является более актуальным, поскольку позволяет увеличить полезную площадь мансарды.

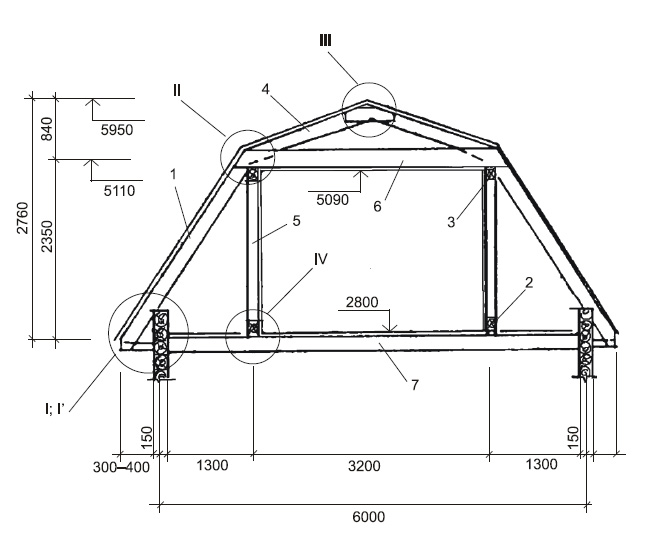

   Стропильная система ломаной крыши

Учитывая вышеприведённые особенности проектирование двухскатной кровли с мансардой можно составить правильный проект крыши своими руками.

Вернуться к оглавлению

Расчёт стропильной системы мансардной кровли

Самый простой и надёжный способ вычислить параметры конструкции в ломаной кровле, а также необходимое количество материалов для её строительства, это использовать для расчёта онлайн калькулятор.

Основным достоинством такого подхода к расчёту является то, что меняя вводимые данные можно быстро получить результаты вычисления и выбрать вариант, который будет оптимальным для конкретного дома.

Чтобы получить расчёт конструкции мансардной кровли в программу-калькулятор необходимо ввести следующие данные:

Варьируя вводимыми данными по высоте конька и длине заложения можно получить тот вариант, который будет оптимальным как по характеристикам, так и по внешнему дизайну.

Дизайн крыши по вводным данным в калькулятор

Дополнительно, если использовать онлайн калькулятор с расширенными алгоритмами и ввести требуемые программой данные, можно получить расчёт более подробной спецификации по необходимому количеству и качеству пиломатериалов, которые понадобятся для строительства стропильной системы ломаной крыши, в том числе:

• рекомендованные сечения стропил, их количество и длину по каждому типу;
• оптимальное расположение обрешётки, характеристики досок и расстояние разбежки между ними;
• ориентировочный общий вес, а также суммарную массу по каждому однотипному элементу;
• площадь мансарды;
• количество и вес кровельного покрытия; Пример схемы ломаной крыши для просчета … схема крыши
• сечение и требуемое количество брусков контробрешётки;
• площадь необходимых гидро- пароизоляционных материалов, а также утеплителя;
• спецификацию необходимых доборные элементы, их количество и характеристики;
• планируемое количество материалов для крепежа;
• ориентировочную стоимость монтажа.

Данная подробная спецификация, расчёт которой выполнит программный калькулятор, будет служить отправной точкой для дальнейших работ по строительству мансарды.

Проекты мансардных крыш

Если электронный калькулятор недоступен, то рассчитать параметры двускатной крыши можно с применением простых математических формул и справочных таблиц.

Вернуться к оглавлению

Порядок работ при монтаже мансардной кровли

Последовательность работ по устройству мансардной кровли ломаного типа имеет принципиальные отличия от строительства классической крыши с двумя скатами, однако и её можно собрать своими руками.

В зависимости от конкретного проекта, в части устройства балок перекрытия первого этажа, технология строительства может иметь некоторые различия, однако основные принципы сохраняются.

Этапы монтажных работ:

1. Установка мауэрлатов.
   Брус сечения 100 х 100 мм или 150 х 150 необходимо разложить по периметру здания и надёжно закрепить. Для крепления используются:

   Надо отметить, что при строительстве дома из бревна или бруса, верхний венец будет служить мауэрлатом.

2. Крепление балок перекрытия.
   Для перекрывных конструкций, как правило, используется брус 100 х 200 мм, желательно из хвойных пород дерева и хорошо просушенный.
   Монтаж возможен в двух вариантах крепления:
   • непосредственно на мауэрлат, при этом длина балки рассчитывается с учётом выступов свеса кровли;
   • в технологический карман в стене в каменном здании или с перерубом при строительстве деревянного дома.

   Балки также должны быть закреплены максимально надёжно с применением металлических крепёжных элементов.

   Крепление балок перекрытия

3. Расстановка опорных стоек каркаса.
   Материалом для каркасных элементов служит брус 100 х 150 мм. Установку вертикальных опор начинают с четырех крайних стоек, расположенных у фронтонов, далее производится монтаж внутренних столбов, которые располагают на балках перекрытия.
   При установке необходимо контролировать как вертикальность опор, так и горизонтальный уровень расположения соседних стоек. Закрепляются столбы металлическим крепежом, а для исключения нарушения вертикали они временно фиксируются наклонными растяжками.

   Расстановка опорных стоек

4. Закрепление верхней обвязки.
   По факту закрепления и выравнивания каркаса из опорных стоек на них сверху укладывают прогоны, выполненные из досок 50 х 150 мм, по линии параллельной несущей стене. После этого каждую пару противоположных опор стягивают ригелем или чердачной балкой, в качестве которых рекомендуется применять доски 50 х 200 мм или 50 на 150 мм, установленные на ребро.

   Крепление прогонов и ригелей, осуществляется уголками и саморезами. Иногда для этих целей используют гвозди.

   Крепление прогонов и потолочных балок

5. Установка боковых и коньковых стропил.
   Чтобы монтаж стропильных элементов был выполнен правильно и с минимальными трудозатратами, рекомендуется изготовить шаблон пары стропил одного ската из более лёгкой доски 25 х 150 мм, на котором размечаются необходимые места и конфигурация замковых запилов опорных точек.
   На основании готовых шаблонов делаются заготовки всех стропилин из досок 50 х 150 мм.
   Монтаж стропиловки выполняется в следующем порядке:

   В некоторых случаях линия соединения верхних стропил укрепляется коньковым прогоном.

6. Зашивка фронтона.
   Выполняется в зависимости от его технологического устройства и дизайна. Проведение данных работ перед монтажом обрешётки позволяет выполнять подрезку угловых элементов по месту.

   Зашивка фронта крыши

7. Монтаж обрешётки.
   В зависимости от типа кровельного покрытия подбирается оптимальный материал для обрешётки и её расположение относительно друг друга.
   Если планируется утепление кровли, то предварительно настилается гидроизоляционный слой, который фиксируется рейками контробрешётки. Монтаж обрешетки крыши

8. Установка кровельного покрытия.
   Выполняется на основании инструкций производителя. Установка кровельного покрытия




9. Формирование и подшивка карнизов.
   В зависимости от точки крепления нижних стропил, свес кровли формируется с помощью кобылок либо устанавливается деревянный каркас.
   Отделочный материал закрепляется способом, соответствующим типу обшивки.

Инструкция по обшивке карнизаПример обшивки карниза крыши

Зная технологию и порядок проведения работ при строительстве кровли ломаного типа выполнить работы по монтажу можно самостоятельно своими руками. Видео по обзору конструкции двухскатной крыши с мансардой.

Таким образом, двухскатная крыша с мансардой, выполненная по технологии ломаной кровли, является оптимальным решением для устройства жилого помещения в подкровельном пространстве. Соблюдение технологических норм при строительстве и правильный расчёт соотношения нагрузок совместно с качественно подобранным строительным материалом, обеспечат длительную и комфортную эксплуатацию дома с мансардным помещением.
