Двухскатная крыша своими руками — как сделать пошагово, фото

Двускатные крыши среди всех остальных конструкций считаются классикой. Их использовали раньше и продолжают использовать сегодня чаще остальных, особенно в частном домостроении. Такая кровля — стопроцентная защита от атмосферных осадков и прекрасный внешний вид плюс небольшие затраты на сооружение. Добавить можно и простоту самой конструкции, поэтому её самостоятельное строительство не является большой проблемой. Главное — правильно рассчитать количество материалов с учётом угла наклона и размеров скатов, а также типа кровельного материала.

Содержание

• Подготовка к сооружению двускатной крыши
  • Выбор материала для мауэрлата
  • Особенности выбора материала для стропил
  • Из чего изготовить коньковый прогон
  • Как смонтировать обрешётку
• Установка и крепление мауэрлата
  • Крепление мауэрлата на шпильки
    • Видео: установка мауэрлата на шпильки
  • Установка мауэрлата на деревянные вставки
  • Монтаж мауэрлата в кирпичную стену на изогнутые шпильки
  • Укладка мауэрлата на проволоку
  • Видео: как можно просто крепить мауэрлат
• Монтаж стропильной системы
  • Монтаж наслонных стропил
  • Монтаж висячих стропил
  • Видео: простая установка стропил для двускатной металлочерепичной кровли
• Как сделать «кукушку» и слуховое окно
  • Пошаговая инструкция по изготовлению «кукушки» на двускатной крыше
  • Строительство слухового окна для двускатной кровли
  • Видео: люкарна (слуховое окно) своими руками
• Утепление двускатной крыши
  • Утепление кровли изнутри
    • Видео: утепление крыши
  • Утепление крыши снаружи
  • Видео: как построить двускатную крышу своими руками

Подготовка к сооружению двускатной крыши

Тип и сортамент материалов для двускатной кровли выбирается по назначению в зависимости от элемента конструкции. А состоит крыша из следующих частей:

1. Мауэрлат — брус, уложенный по периметру здания (по верхним торцам стен), который служит опорой для стропильных ног.
2. Стропила — наклонные элементы, которые являются несущей конструкцией и составляют скат кровли.
3. Коньковый прогон — несущая балка, на которую верхними концами упираются стропильные ноги. Сам элемент кровли опирается на стойки и фронтоны.
4. Обрешётка — решетчатая конструкция или сплошной настил, укладываемый на стропила под кровельный материал.
5. Фронтоны — боковые завершающие плоскости двускатной крыши, обычно треугольной формы. Собираются из подкосов, стоек или каркаса, который впоследствии с внешней стороны обшивают отделочным материалом.

   Двускатная крыша состоит из мауэрлата, стропильной системы, обрешётки и дополнительных элементов в зависимости от конструктивных особенностей установки стропил

Выбор материала для мауэрлата

Мауэрлатный пояс можно собрать из разных материалов. В зависимости от веса самой крыши используют брус сечением от 100х100 до 200х200 мм. При этом очень важно обратить внимание на количество сучков. Дело в том, что мауэрлат работает на растяжение, поэтому в местах дефектов древесины образуются напряжения, которые брус может не выдержать. Если длина сучка превышает 2/3 толщины бруса, такой пиломатериал для мауэрлата использовать нельзя.

Для мауэрлата используют брус сечением от 100х100 до 200х200 мм с минимальным количеством сучков

Если возводится лёгкое строение, к примеру, каркасное, то вместо дорогого цельного бруса рекомендуется использовать скреплённые между собой доски. В зависимости от требуемой толщины можно сбить две или три доски.

При необходимости мауэрлат усиливается стальной трубой, которую прокладывают через стропильные ноги, для чего в них делают отверстия необходимого диаметра. Саму трубу крепят металлическими стяжками или хомутами, которые связываются через деревянный мауэрлат с каркасом здания.

Чтобы усилить мауэрлат, к нему крепят стальную трубу, которая проходит через стропила

Особенности выбора материала для стропил

Есть три вида пиломатериала, из которого можно сооружать стропильную систему: брёвна, брус и доски. Брёвна используются редко, потому что они обладают большим весом и с ними сложно работать. К тому же при соединении с другими элементами кровли в них делают врубки, которые снижают прочность конструкции. Брус в этом отношении лучше бревна, но он стоит дороже досок. Поэтому оптимальный выбор — обрезная доска.

Главные параметры стропил из доски — толщина, которая варьируется в диапазоне 40–60 мм, и ширина — от 100 до 200 мм. Для кровель хозяйственных построек используются доски сечением 40х100 мм, для жилых строений — от 50х100 до 60х200 мм. При необходимости усилить конструкцию используют сдвоенные доски.

Для стропил желательно использовать ровные доски толщиной 40–60 мм и шириной 150–200 мм

Из чего изготовить коньковый прогон

Материал для конька выбирается из расчёта, чтобы брус под весом стропильных ног и кровельного материала не прогнулся полностью или на каких-то участках. И хотя под коньковый прогон обязательно устанавливаются опоры, его прогиб надо обязательно принимать во внимание. Чтобы его рассчитать, потребуется учесть довольно большое количество факторов. Поэтому оптимальный вариант — использовать брус сечением 200х200 мм.

Как смонтировать обрешётку

Пиломатериал для обрешётки выбирают в зависимости от типа кровельного покрытия. К примеру, под мягкую кровлю устанавливается сплошная конструкция из листов влагостойкой фанеры марки ФСФ или плит OSB-3. Нередко используются обрезные доски, которые укладываются впритык друг к другу с небольшим зазором (1–2 мм).

Если в качестве кровельного материала планируется использовать профнастил, металлочерепицу или шифер, тогда собирается разреженная обрешётка из досок толщиной 20–50 мм и шириной 100 мм или брусков сечением от 20х30 до 50х50 мм. Выбор производится из расчёта нагрузки от кровельного материала на 1 м² поверхности обрешётки.

В качестве материала для разреженной обрешётки используют рейки сечением от 20х30 до 50х50 мм в ассортименте или обрезные доски толщиной 20–50 мм и шириной 100–150 мм

Установка и крепление мауэрлата

Существует несколько способов крепления мауэрлата к стенам дома.

Крепление мауэрлата на шпильки

Для крепления мауэрлата на резьбовые шпильки по периметру здания заливается армопояс. По сути, это слой бетона толщиной 25 см и шириной в полную толщину стены. В него обязательно укладывается упрочняющий каркас из стальной арматуры. Для того чтобы залить бетон, нужно установить деревянную опалубку.

Для крепления мауэрлата в армирующий каркас перед заливкой бетона устанавливаются резьбовые шпильки с загнутыми концами

Для крепления мауэрлатного бруса в заливаемую конструкцию надо установить шпильки — металлические стержни с резьбой М12–16 на одном из концов. Их длина выбирается равной толщине бруса, увеличенной на 15–20 см для углубления внутрь бетонной стяжки и ещё на 3 см для образования свободной части над мауэрлатом. Шпильки устанавливаются по краям стен и через каждые 1,5–2 м. Их крепят к армирующему каркасу при помощи электросварки или вязальной проволоки. Основное требование — точное вертикальное расположение каждого крепёжного элемента на одной осевой линии.

Точно выставить шпильки на одной линии можно следующим образом:

1. Изготовить бруски длиной, равной ширине бетонного пояса.
2. В середине каждого из них сделать сквозное отверстие под установку шпильки.
3. В местах установки шпилек уложить шаблон поперёк стены.
4. Вставить шпильки в отверстия и закрепить их к армирующему каркасу.

   В бруски с отверстиями посередине вставляются шпильки, затем заливается армопояс, а после застывания бетона бруски снимаются и устанавливается мауэрлат

После установки шпилек в опалубку заливается бетон. Через 7 дней опалубка снимается, а через две недели можно начинать монтаж мауэрлата. Его устанавливают следующим образом:

1. В брусе мауэрлата делаются отверстия под шпильки с учётом расстояния между ними.
2. По краям каждого бруса делаются вырубки в половину толщины для стыковки двух элементов мауэрлатной конструкции. Вырубки могут быть прямыми или под углом.
3. Устанавливаются элементы мауэрлата, которые сверху зажимаются гайками под размер резьбы шпильки. Под гайки укладываются широкие шайбы.

   Брус мауэрлата притягивается к стене гайками, накручивающимися через широкие шайбы

4. Проводится крепление стыков соседних брусов гвоздями или длинными саморезами по дереву.
5. Угловые стыки элементов мауэрлата дополнительно скрепляются металлическими скобами.

   В местах стыка элементы мауэрлата соединяются друг с другом вполдерева и дополнительно фиксируются гвоздями или металлическими скобами

Видео: установка мауэрлата на шпильки

Установка мауэрлата на деревянные вставки

Крепление на деревянные вставки используют, если дом возводится из кирпича или бетонных блоков. Для этого в кладку с внутренней стороны или сверху укладываются деревянные пробки из реек 50х50 мм или бруса 100х100 мм. Их длину подгоняют так, чтобы одна пробка входила в кирпичную кладку, заменяя 1,5–2 камня. Пробки устанавливают в стену в процессе кладки кирпича или блоков.

Мауэрлатный брус укладывается на стены и крепится к пробкам металлическими скобами. При этом соседние элементы между собой скрепляются точно так же, как и в предыдущем случае.

Мауэрлат можно крепить при помощи скоб к деревянным пробкам, вставленным в кладку из кирпичей или блоков

Монтаж мауэрлата в кирпичную стену на изогнутые шпильки

Для крепления мауэрлата к кирпичной стене можно использовать Г-образные строительные шпильки, один конец которых согнут под 90°, а второй представляет собой стержень с резьбой. Длина крепежа подбирается так, чтобы шпилька находилась на 40–45 см внутри кладки, проходила через брус мауэрлата и возвышалась над ним примерно на 3 см. Можно использовать стержень без резьбы, тогда после установки мауэрлата его сгибают до верхней плоскости и фиксируют гвоздями.

Шпилька закладывается в кирпичную кладку на глубину 40–45 см и сверху притягивается гайкой или загибается и крепится гвоздями

Места установки и расстояние между крепёжными элементами такие же, как и в первом способе крепления. По сути, этот способ идентичен первому, только выполняется без заливки бетонной стяжки.

Укладка мауэрлата на проволоку

Для крепления на проволоку используются арматурные штыри или шпильки, которые укладываются в кирпичную кладку ниже уровня мауэрлата на 5–6 рядов поперёк стенки. Далее процесс установки мауэрлата производится следующим образом:

1. Когда кладка будет готова, на неё устанавливается мауэрлат.
2. Проволока диаметром 4–6 мм скручивается в два ряда.
3. Один конец проволоки привязывается к торчащей шпильке.
4. Второй конец перебрасывается через мауэрлат и также привязывается к шпильке.

   В кирпичную кладку закладывается сквозной штырь, к концам которого привязывают проволоку, переброшенную через мауэрлат

Главное — сделать хорошую натяжку скрутки, чтобы сильно прижать брус к стенам.

Видео: как можно просто крепить мауэрлат

Монтаж стропильной системы

Когда мауэрлат установлен и закреплён, можно переходить к сооружению стропильных ног. Существует две разновидности стропильной системы с разной технологией сборки — наслонные и висячие конструкции.

Монтаж наслонных стропил

Своё название наслонные стропила получили за то, что они двумя краями упираются в другие несущие элементы, т. е. наслоняются на них. Снизу это мауэрлат, сверху — коньковый брус. Поэтому после установки мауэрлата надо в первую очередь смонтировать конёк кровли.

Коньковый брус устанавливается на опоры, которые упираются в несущую стену дома или на балки перекрытия

1. Учитывая высоту конька, выставляются опорные стойки из бруса или сдвоенных досок, к которым будет крепиться коньковый брус.
2. Стойки подрезаются по длине и устанавливаются согласно проекту: две по краям конька (они же будут выполнять функции одного из элементов фронтона), остальные с определённым шагом между собой.
3. Опоры выравниваются по вертикали отвесами и закрепляются раскосами в две стороны по оси конькового прогона.
4. На них устанавливается брус, который закрепляется специальными металлическими профилями, перфорированными по всей длине. В качестве крепёжных изделий используются саморезы по дереву длиной 50–70 мм. Брус обязательно выставляют уровнем по горизонтали.
   Коньковый прогон крепится к стойкам при помощи перфорированных металлических пластин

Наслонные стропила устанавливаются лишь в том случае, если коньковый брус может опереться на стойки, которые сами упираются или в верхний торец стены или на несущие балки перекрытия. Стена под стойки должна быть обязательно несущей.

Далее устанавливаются стропила, верхние концы которых подрезаются так, чтобы они соединялись по вертикальной плоскости. Крепление ног проводится к мауэрлату и коньку.

Стропильные ноги соединяются между собой по вертикальной плоскости и крепятся к коньковому брусу металлическими профилями

Порядок установки стропильных ферм:

1. Первыми устанавливаются крайние стропильные фермы на фронтонах.
2. Между ними натягивается бечёвка, определяющая высоту установки промежуточных стропильных ног. Её выравнивают по горизонтали уровнем.
3. По бечёвке устанавливаются промежуточные стропильные пары с определённым шагом, обозначенным в проекте дома.

   Между крайними стропильными фермами натягивается бечёвка, по которой в дальнейшем выравниваются промежуточные стропила

Монтаж висячих стропил

В висячей стропильной системе коньковый прогон отсутствует. Стропильные ноги в верхней части упираются друг на друга, а в нижней — на мауэрлат. Но сами по себе стропила не выдержат нагрузок и будут разъезжаться в стороны. Поэтому в конструкции висячей стропильной системы есть дополнительные элементы: стяжки, ригеля, подкосы и прочие.

Для монтажа висячих стропильных ног требуются дополнительные элементы: ригели, затяжки, бабки и раскосы

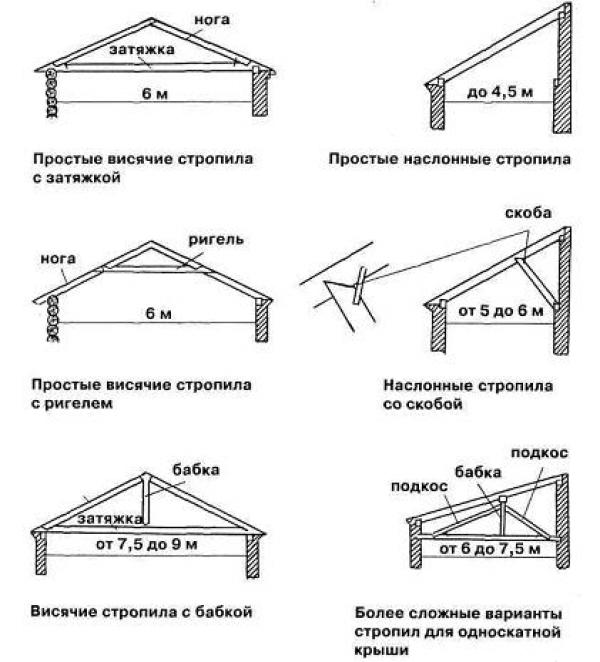

Самая простая конструкция — это ферма из двух ног и стяжки в виде обычной деревянной балки, расположенной в горизонтальной плоскости. Балка сдерживает расхождение стропил и уменьшает давление на стены строения.

1. Если балка располагается в самой нижней точке стропильных ног, то её можно использовать как балку перекрытия.
2. Если поднять её на определённую высоту, то, во-первых, она меняет название на ригель, а во-вторых, при организации мансарды она будет выполнять роль основы для потолочной конструкции.

   Нижняя распорная балка висячих стропил называется затяжкой, а верхняя — ригелем

3. Если пролёт между стенами, на которые упираются стропила, составляет более 6 м, то затяжку делают из двух частей, а между ними прямо посередине устанавливают вертикальную стойку, которая называется бабкой. Для увеличения надёжности конструкции от нижнего конца бабки до стропил монтируются подкосы.

Что касается монтажа, то лучше всего собрать фермы на земле, а затем их поднять на крышу и установить по месту.

Стропильные фермы лучше собрать на земле по единому шаблону, а затем поднять на крышу и установить

Для того чтобы все стропильные фермы были одинаковыми по размеру и форме, изготавливается шаблон, по которому затем выравниваются все собираемые конструкции.

1. Со стороны фронтона ровно посередине стены устанавливается и крепится доска, верхний конец которой будет определять расположение конька крыши.
2. Доска такой же ширины, как и предполагаемые стропильные лаги, устанавливается так, что одним концом она упирается в мауэрлат, а другой — в верхний край установленной вертикальной доски.
3. С другой стороны монтируется аналогичная доска, которая накладывается на предыдущую.

   Доски шаблона устанавливаются в положение будущих стропильных лаг и обрезаются по вертикали, чтобы получилась ровная поверхность для их стыка

После этого по готовому шаблону изготавливаются стропильные фермы в необходимом количестве. Далее их поднимают на крышу и приступают к установке, которая производится аналогично монтажу наслонных стропил.

1. Первыми устанавливаются фермы по краям здания. Они будут служить основой для фронтонов. Их крепят к установленным ранее вертикальным стойкам и к мауэрлату.
2. Затем между двумя фермами по верхним концам стропил натягивается прочная нить, которая обозначит верхнюю точку установки для промежуточных конструкций. С учётом шага монтажа выставляются остальные фермы, которые крепятся к мауэрлату и к уже установленным узлам элементами обрешётки. При необходимости стропильные фермы укрепляются подкосами.

Видео: простая установка стропил для двускатной металлочерепичной кровли

Как сделать «кукушку» и слуховое окно

«Кукушка» или «кукушатник» — это выступ из ската крыши в виде домика. У него может быть одно- или двускатная крыша, поэтому сама конструкция представляет собой короб из бруса или досок с коньковым прогоном и стропильной системой. Покрывается крыша «кукушки» тем же материалом, что и основная кровля.

«Кукушка» представляет собой элемент мансардного помещения с собственной кровельной системой

Пошаговая инструкция по изготовлению «кукушки» на двускатной крыше

Сразу оговоримся, что «кукушка» собирается между двумя стропильными ногами из материала, используемого для сборки стропильной системы крыши дома. Все соединения и крепления проводятся металлическими перфорированными профилями.

1. Устанавливается и крепится к стропилам лобовая доска, которая будет определять несущую основу фасада сооружения.
2. Такая же доска устанавливается с задней стороны «кукушатника». Расстояние между досками задаёт длину сооружения.
3. По двум стропилам, между которыми строится «кукушка», устанавливаются стойки так, чтобы их верхние концы составляли единую горизонтальную линию. Поэтому с учётом шага установки и наклона стропильных элементов каждую стойку подрезают под определённую длину.

   «Кукушка» собирается между двумя стропильными ногами из того же материала, что и стропильная система основной крыши

4. Производится верхняя обвязка с установкой верхней и двух продольных лобовых досок.
5. Для усиления и повышения устойчивости конструкции между стойками монтируются поперечины.
6. К верхней лобовой доске крепится вертикальная стойка, которая будет выполнять функции опоры конькового бруса крыши «кукушатника». Её высота выставляется так, чтобы конёк упирался одним концом в неё, а другим — в заднюю лобовую доску.
7. Устанавливается коньковый прогон и монтируются стропила.
8. Производится обшивка «кукушатника» с внешней стороны плитным или листовым материалом, например, фанерой (ФСФ) или ОСП-3.

   «Кукушатник» с внешней стороны обивается листовыми материалами

9. Кровельный материал укладывается в процессе накрытия основной крыши дома.

Строительство слухового окна для двускатной кровли

Слуховые окна (люкарны) в конструкции двускатной крыши выполняют две функции: вентиляции и образования проёма для проникновения света. У этого типа сооружения есть несколько особенностей, но по внешнему виду и чисто в конструктивном плане это всё тот же «кукушатник». В принципе, эту конструкцию можно собрать на земле, а затем установить на крыше по месту.

Рассмотрим технологию сооружения слухового окна треугольной формы, установленного на уровне фасада здания.

1. По мауэрлату между стропилами устанавливается лобовая доска. Она крепится металлическими профилями на саморезы и к доске, и к стропильным ногам.
2. По её краям монтируются вертикальные стойки, высота которых определяет высоту окна.
3. Сверху стойки стягиваются верхней лобовой доской.
4. Производится установка двух стропильных ног, которые упираются в верхнюю лобовую: верхними краями они соединяются между собой, а нижними упираются в мауэрлат. Во всех точках соприкосновения производится крепление. Эти стропила, установленные под углом, формируют треугольную форму слухового окна.

   Конструкция слухового окна треугольной формы состоит их наклонных стропил, формирующих проём и определяющих крышу люкарны

5. На стык верхних краёв двух стропильных ног укладывается рейка в горизонтальной плоскости, которую выверяют уровнем. Пересечение рейки с плоскостью стропил дома — это место монтажа задней лобовой доски, где она устанавливается и крепится.
6. На место рейки монтируется доска, которая будет выполнять функции конькового прогона для люкарны.
7. Укладываются стропила для кровли окна. Для этого доски в плоскости, формируемой двумя основными стропилами сооружения и точкой соединения конька с задней лобовой доской, устанавливаются на ребро. Упираться эти короткие стропильные ноги будут верхними концами на коньковый пролёт люкарны, а нижними — на стропила основной крыши.
8. Навешиваются створки окна с остеклением.
9. Производится монтаж кровельного материала.

   Слуховые окна обеспечивают необходимое освещение чердачного помещения и создают циркуляцию воздуха внутри него

Видео: люкарна (слуховое окно) своими руками

Утепление двускатной крыши

Утепление кровли проводится в том случае, если под ней будет организовано жилое помещение — мансарда. Для этого используются в основном матные или плитные теплоизоляционные материалы типа пенополистирола или минеральной ваты. Существуют две технологии укладки теплоизоляции: изнутри чердака или снаружи кровли в процессе её возведения.

Утепление кровли изнутри

Последовательность проведения работ по утеплению кровли изнутри состоит в следующем.

1. Между стропильными ногами укладывается теплоизоляционный материал. Его ширину выбирают чуть больше, чем расстояние между стропилами. Тогда утеплитель плотно прилегает к плоскостям стропильных ног и обеспечивает отсутствие мостиков холода.

   Теплоизоляционный материал укладывается между стропилами так, чтобы между им и досками не оставалось зазоров

2. Со стороны чердачного помещения поперёк стропил натягивается пароизоляционная мембрана, которая крепится к доскам металлическими скобами при помощи строительного степлера. Если укладка производится полосами, то начинать монтаж надо снизу, укладывая их с нахлёстом в 10–15 см.
3. Стыки двух мембранных полос закрываются самоклеящейся лентой.

   Пароизоляционная мембрана укладывается полосами внахлёст и крепится к стропилам скобами

4. Работы переносятся на крышу, где по стропильным ногам точно так же, как и мембрана снизу, устанавливается и крепится гидроизоляционная плёнка.
5. Вдоль стропил монтируют рейки контробрешётки сечением 50х50 мм на саморезы длиной 70 мм. Они дополнительно фиксируют гидроизоляционную плёнку и создают вентиляционный зазор между утеплительным пирогом и кровельным материалом.
6. Устанавливается обрешётка, а сверху настилается кровельный материал.

На утеплитель по стропилам укладывается гидроизоляционная плёнка, поверх которой монтируются элементы контробрешётки и обрешётки

Видео: утепление крыши

Утепление крыши снаружи

Технология утепления крыши снаружи отличается от предыдущей тем, что все работы проводятся сверху стропильной системы. При этом даже пароизоляционная плёнка укладывается поверх стропил таким образом, чтобы она закрывала собой доски с верхнего торца и по бокам. Пароизоляцию начинают укладывать от карниза, причём полотна располагают так, чтобы они создавали между стропилами своеобразный мешок (нишу) глубиной, равной ширине стропильных ног. Крепление плёнки проводится скобами и степлером по верхним и нижним краям стропильных лаг. Мешок должен получиться строго по размерам утеплителя.

1. Теплоизоляционный материал укладывают в межстропильное пространство, следя за тем, чтобы его верхняя плоскость находилась на 3–5 см ниже уровня торцов стропил. Таким образом обеспечивается вентиляция утеплителя.

   Пространство между стропильными лагами заполняется утеплителем с оставлением зазора в 3–5 см по высоте

2. Поверх теплоизоляции устанавливают гидроизоляционную мембрану, которая крепится скобами к стропильным ногам.
3. На стропила монтируют рейки контробрешётки сечением 50х50 мм, а на них укладывают обрешётку и кровельный материал.

Видео: как построить двускатную крышу своими руками

Возвести двускатную крышу своими руками — не проблема, если знать технологию и последовательность установки каждого элемента. При этом надо учитывать критерии подбора материала для каждого из этих элементов, ведь именно от этого зависит качество конечного результата.

Оцените статью:

[Голосов: 0 Среднее: 0]

чертежи и фото, пошаговая инструкция

Автор Admin На чтение 10 мин. Просмотров 1.1k. Опубликовано 27.04.2018

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Содержание

1. Какими вообще бывают крыши
2. Этапы строительства двускатной крыши
3. Расчёт стропильной системы с учётом действующих нагрузок
4. Ветровые нагрузки
5. Масса кровли
6. Рассчитываем стропильную систему
7. Монтаж мауэрлата
8. Сборка стропильной системы
9. Кровля
10. Заключение

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

Значения:

• S – величина нагрузки в кг/м2.
• µ – коэффициент соответствующий углу уклона ската.
• Sg –  норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

Значение частного H/L	Угол α°
0.27	15°
0.36	20°
0.47	25°
0.58	30°
0.7	35°
0.84	40°
1	45°
1.2	50°
1.4	55°
1.73	60°
2.14	65°

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°<α<60°, µ = 0,033*(60-α).

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I – 0.8 кПа = 80 кг/м2;
• II – 1.2 кПа = 120 кг/м²;
• III – 1.8 кПа = 180 кг/м²;
• IV – 2.4 кПа = 240 кг/м²;
• V – 3.2 кПа = 320 кг/м²;
• VI – 4. 0 кПа = 400 кг/м²;
• VII – 4.8 кПа = 480 кг/м²;
• VIII – 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 “Нагрузки и воздействия”. А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

№№ района	Ia	I	II	III	IV	V	VI	VII
Wo, кПа	0. 17	0.23	0.30	0.38	0.48	0.60	0.73	0.85
Wo ,кг/м²	17	23	30	38	48	60	73	85

Нормативы ветрового давления по районам

Высота, м	Открытая местность	Пересечённая местность, с препятствиями более 10 м	Городские районы, с высотой зданий более 20 м
до 5	0,75	0,5	0,4
5-10	1,0	0,65	0,4
10-20	1,25	0,85	0,53

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Кровельный материал	Масса, кг/м2
Шифер	10-15
Ондулин	4-6
Черепица (керамика)	35-50
Черепица (цементно-песочная)	40-50
Черепица (битум)	8-12
Черепица (металл)	4-5
Профнастил	4-5

Масса кровли меняется в зависимости от материала

Составляющая	Масса, кг/м2
Черновой настил	18-20
Обрешётка	8-10
Стропильная система	15-20

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

Вид нагрузки	Масса кг/м2
Снеговая	189
Ветровая	24
Кровельный материал	50
Обрешётка стропильная система	20
Стропильная система	20
В сумме (Q)	303

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Вид нагрузки	Масса кг/м2
Снеговая	189
Ветровая	24
Кровельный материал	5
Обрешётка стропильная система	20
Стропильная система	20
В сумме	258

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Ширина сечения (по толщине доски), B	Высота сечения (по ширине доски), H
16	75	100	125	150	–	–	–	–	–
19	75	100	125	150	175	–	–	–	–
22	75	100	125	150	175	200	225	–	–
25	75	100	125	150	175	200	225	250	275
32	75	100	125	150	175	200	225	250	275
40	75	100	125	150	175	200	225	250	275
44	75	100	125	150	175	200	225	250	275
50	75	100	125	150	175	200	225	250	275
60	75	100	125	150	175	200	225	250	275
75	75	100	125	150	175	200	225	250	275
100	–	100	125	150	175	200	225	250	275
125	–	–	125	150	175	200	225	250	–
150	–	–	–	150	175	200	225	250	–
175	–	–	–	–	175	200	225	250	–
200	–	–	–	–	–	200	225	250	–
250	–	–	–	–	–	–	–	250	–

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H – высота сечения, см;
• Lmax – стропильная нога максимальной длины, м;
• Qr – распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

• Qr – распределённая нагрузка кг/мпогонныйй;
• Lmax – рабочий участок ноги максимальной длинны, м;
• B – ширина сечения см;
• H – высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

[youtube]https://www.youtube.com/watch?v=rUREepaUOuY[/youtube]

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежомУ систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

[youtube]https://www.youtube.com/watch?v=E_PrWwcYT-8[/youtube]

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.



Как обрамить остроконечное слуховое окно (сделай сам)

Обновлено: 22 февраля 2023 г.

Остроконечная крыша отлично смотрится снаружи и добавляет простора и света внутри.

Следующий проект›

Семейный мастер на все руки

Ищете простое расширение, которое даст вам больше места в вашем доме? Новое слуховое окно на тесном, малоиспользуемом чердаке может быть просто билетом. Это создаст дополнительное пространство над головой, необходимое для комфортного проживания — дополнительную спальню, студию или игровую комнату. А мансардное окно обеспечивает естественный свет, свежий воздух и, возможно, некоторые драматические виды на верхушки деревьев. Мансардные окна также отлично смотрятся снаружи, добавляя разнообразия простому фасаду и улучшая привлекательность вашего дома, не говоря уже о стоимости при перепродаже. Мы покажем вам основные шаги, которые необходимо выполнить при строительстве слухового окна, в том числе, как разрезать и переделать существующую крышу, собрать стены слухового окна и обрамить новую крышу.

от экспертов по DIY в журнале Family Candyman

ВРЕМЯ

Несколько дней

Сложность

Advanced

Стоимость

$ 501-1000

9 . мне?

Каркас двускатного слухового окна

Добавление остроконечного слухового окна создает дополнительное пространство и позволяет проникать солнечному свету.

Строительство слухового окна на крыше — амбициозный и сложный проект. Прежде чем браться за такую ​​большую и сложную задачу, у вас за плечами должно быть несколько проектов реконструкции. Если вы немного не уверены в своих навыках возведения каркаса или кровли, наймите плотника, чтобы помочь с этим этапом проекта слухового окна на крыше. Слуховые окна, которые мы построили, имеют ширину 6 футов, около 9футов от пола до вершины и отстоят от передней стены дома примерно на 2 фута. Каждое слуховое окно добавляет около 30 кв. футов над головой.

Такие большие и сложные проекты обходятся дорого, особенно когда вы добавляете такие элементы, как окна. Запланируйте также большое обязательство по времени. Выделите по крайней мере четыре дня для основного каркаса, потому что, как только крыша открыта, вы должны держать ее, пока слуховое окно не станет герметичным. Затем вы можете немного расслабиться, пока закончите внешнюю обшивку и отделку. Планируйте провести еще семь или восемь выходных, заканчивая внутреннюю и внешнюю окраску.

Для строительства слухового окна требуется пояс для инструментов со всеми основными столярными инструментами, а также несколько дополнительных инструментов: циркулярная пила, сабельная пила, угольник для каркаса и 2- и 4-футовые. уровни. Вам также понадобится хорошее оборудование для работы на высоте, удлинительная лестница, кровельные кронштейны и строительные леса (см. «Безопасность на крыше»). Мы также рекомендуем вам арендовать или купить индивидуальную страховочную систему (PFAS; фото 1 и 12), состоящую из страховочной привязи, стропа, веревки, анкерного крепления на крыше, а также всего оборудования и инструкций.

Шаг 2: Разработайте детали слухового окна на бумаге

Рисунок A: Анатомия слухового окна

Размер новых тройных стропил и обычных стропил зависит от размера крыши и слухового окна и местных условий. Попросите архитектора или инженера-строителя измерить их.

Примечание: Рисунок A можно загрузить и распечатать из дополнительной информации ниже.

Как и любой другой крупный проект реконструкции, ваш проект слухового окна будет продвигаться более гладко, если вы проработаете детали на бумаге или на полу гаража в натуральную величину (рис. B) до начала строительства. Мансардные окна сложны и подходят не каждому дому. Чтобы убедиться, что слуховые окна работают, мы рекомендуем нанять архитектора, специализирующегося на жилищном строительстве или реконструкции. Архитектор поможет вам рассмотреть такие вопросы, как уклон крыши, внутренняя высота, внешний вид, прочность конструкции, состояние крыши и стоимость. Если слуховое окно осуществимо, архитектор составит планы, включающие все размеры и специальные конструктивные детали. Используйте планы для получения разрешения на строительство в местном отделе строительной инспекции.

После того, как планы будут одобрены строительным отделом, отнесите их на лесопилку с полным спектром услуг. Продавец составит список материалов и смету расходов, а также поможет заказать окна и специальные элементы. Прежде чем прорезать дыру в старой крыше, доставьте все материалы и арендуйте мусорный контейнер или прицеп для мусора. Купите пластиковый брезент, армированный сеткой, достаточно большой, чтобы покрыть всю площадь слухового окна (Фото 5). Натяните один край брезента так, чтобы он перекрывал конек крыши, и закрепите его с помощью 2×4 винтов, ввинченных в обшивку крыши. Отверните брезент, и он будет готов натянуть слуховое окно на крышу ночью или в случае неожиданного ливня.

Шаг 3: Разложите слуховое окно на мансардном этаже, прежде чем открывать крышу

Фото 1: Снимите черепицу и обшивочную доску

Снимите черепицу с области нового слухового окна. Нанесите мелом линии для внутреннего края боковых стен слухового окна, установите пилу, чтобы прорезать обшивку крыши, и пилите снизу вверх с обеих сторон. Оставьте обшивку свеса неразрезанной. Подденьте старые доски обшивки.

Фото 2. Убедитесь, что все отвесно

Используя размеры из вашего плана, начертите линии на полу, чтобы указать расположение передней стены слухового окна. Отвесьте от внешней стороны линии стены и отметьте стропила. Вычтите дополнительные 1-1/2 дюйма, чтобы оставить место для нового коллектора (фото 4), и отрежьте стропила циркулярной пилой.

Фото 3: Установка новых стропил

Обрежьте новые тройные стропила до той же длины и углов, что и старые, и вставьте их под обшивку крыши. Прибейте через коньковую доску к концам тремя обычными гвоздями 16d. Прибейте их вместе парами гвоздей 16d через каждые 16 дюймов. Прибейте днища к пластине двумя гвоздями 16d, затем добавьте металлическую ленту.

Прежде чем вы сможете прорезать отверстие для слухового окна, вы должны точно знать, где будут построены боковые стены. Отметьте расположение стен слуховых окон на мансардном этаже и убедитесь, что стены слуховых окон совпадают с внешней стеной дома. Используйте отвес, чтобы перенести внутренний край стен на нижнюю часть крыши. Забейте гвозди через крышу по углам. Вернитесь на крышу, удалите черепицу в этом районе и проведите линии мелом между выступающими точками гвоздей. Отпилите по линиям, чтобы открыть крышу (Фото 1).

Боковые стены будут опираться на новые стропила, а передняя стена будет опираться на мансардный этаж. По линиям на полу, обозначающим переднюю стенку слухового окна, отметьте старые стропила для раскроя (Фото 2). Затем укрепите проем в крыше, добавив стропила с каждой стороны и, при необходимости, с противоположной стороны крыши (рис. А и фото 3).

В наших планах было добавить соответствующие наборы тройных стропил на сторону крыши, противоположную слуховым окнам. Проверьте свои планы на наличие специальных строительных деталей, подобных этому. Обратите особое внимание на требования к креплению. Мы прикрепили нижнюю часть тройных 5-1/2 дюймовых стропил из клееного бруса (LVL) к зданию специальными металлическими ремнями, указанными архитектором. Убедитесь, что новые стропила совмещены с краем обшивки крыши (рис. А).

Безопасность крыши

Работа на крышах опасна. Чтобы свести к минимуму риск:

• Возьмите напрокат или купите индивидуальную страховочную систему (PFAS; фото 1 и 12). Покупка за 250 долларов или аренда примерно за 35 долларов в день. (Бывает трудно найти аренду.)
• Используйте металлические кровельные кронштейны и доски 2×10 для обеспечения прочного основания (Фото 12). Следуйте инструкциям по установке, прилагаемым к кронштейнам (их можно найти в любом крупном центре домашнего хозяйства).
• Опилки и мусор делают крышу скользкой, поэтому часто подметайте ее. Носите гибкую обувь с мягкой подошвой для увеличения сцепления.
• Никогда не работайте на мокрой крыше.

Шаг 4: Выровняйте и подровняйте переднюю стену

Фото 4: Установите переднюю стену

Установите нижнюю перемычку с подвесками балок (рис. A) и соберите переднюю стену на мансардном этаже. Встаньте переднюю стенку и совместите ее с отметками на полу. Подложите прокладку под нижнюю плиту, чтобы при необходимости выровнять ее, затем прибейте ее к балкам пола гвоздями 16d. Отвесьте углы с помощью уровня и скрепите их 2x4s.

Фото 5: Установите верхнюю пластину

Добавьте угловую стойку, затем отрежьте угол наклона крыши на конце 2×4 для использования в качестве верхней пластины боковой стены. Установите пластину на место, выровняйте ее и отметьте ее длину. Отрежьте его и прибейте к угловой стойке и крыше, убедившись, что он остается ровным.

Фото 6: Установка стенных шпилек

Соберите и установите нижнюю пластину. Затем измерьте, обрежьте и прибейте к стенным стойкам каждые 16 дюймов двумя гвоздями 16d вверху и внизу. Убедитесь, что они отвесные. Добавьте вторую верхнюю пластину, перекрывая углы (Фото 7).

После, казалось бы, бесконечного планирования и подготовки вы, наконец, увидите реальный прогресс, когда возведутся стены. Установите перемычку 2×6 поперек проема, чтобы поддержать обрезанные стропила, затем установите переднюю стену между новыми стропилами (фото 4). Будьте особенно внимательны, чтобы убедиться, что верхняя часть стены ровная, и закрепите ее идеально вертикально (отвесно) и прямоугольно. Завершите каркас стены, соорудив боковые стены, как показано на фото 5 и 6. Будьте осторожны, чтобы не прогнуть верхнюю пластину при забивании шпилек под углом.

Изготовление простого зажима для стропил

Если наклон вашей слуховой крыши такой же, как и у старой крыши, приложите кусок фанеры к старым доскам крыши и проведите на нем ровную линию. Сделайте приспособление для резки стропил, отмерив 12 дюймов вдоль линии «уровня» и используя угольник, чтобы провести перпендикулярную линию до края «крыши» доски. Разрежьте по этим двум линиям и прикрутите лом 2х2 по краю «крыши» фанеры.

Натяните веревку по верху стропил, выровняв их с внутренней стороной боковой стены, и сделайте отметку в месте пересечения этой линии с верхом боковых стропил. Теперь измерьте от этой точки до пересечения коньковой доски и перемычки, чтобы найти длину ендовных стропил. Разрежьте их согласно рисунку C.

Прибить обе стропила ендовы. Используйте линейку, чтобы убедиться, что они выровнены с вершинами общих стропил. Затем измерьте, обрежьте и прибейте ендовные стропила через каждые 24 дюйма по центру. Обрежьте ендовные стропила под тем же углом, что и обычные стропила, но скосите нижний срез под углом 45 градусов.

Шаг 5: Вырежьте и установите стропила

Рисунок B: Проект стропил

Избавьтесь от догадок — сделайте чертеж фронтона в натуральную величину на полу гаража или чердака. Начните с базовой линии и привяжите центральную линию перпендикулярно ей. Используйте метод треугольника 3-4-5, чтобы сделать 9Угол 0 градусов. Затем добавьте боковые стены 2×4 и скат крыши, используя квадрат. Привяжите линии стропил, затем нарисуйте конек и софит. Вырежьте обычное стропило по шаблону и положите его на чертеж, чтобы проверить соответствие. Измерьте и отрежьте временную стойку, поддерживающую конек.

Фото 7: Разместите коньковую доску

Вырежьте 2×4 для временной поддержки нового конька 2×8 на нужной высоте (см. рис. B). Держите коньковую доску ровно и отметьте боковые стропила в верхней части коньковой доски. Отрежьте перемычку 2 × 8, чтобы она подходила поперек проема, и прикрепите ее к новым стропилам на этой высоте с помощью подвесных металлических балок.

Фото 8: Прикрепите коньковую доску к перемычке

Отрежьте коньковую доску по длине и сделайте надрезы в соответствии с деталями потолка. Затем прибейте его к центру перемычки, используя металлический кронштейн для дополнительной прочности. Вырежьте и установите обычные стропила с интервалом 24 дюйма по центру (рис. B и C).

Рисунок C: Срезы стропил

Изготовьте простой шаблон для разметки обычных стропил. Для двух ендовных стропил используйте тот же размер для «отвесной» стороны, но увеличьте «ровную» сторону до 17 дюймов (17 дюймов подходит для каждого ската крыши). Верхний отвес на стропилах ендовы имеет скос под углом 45 градусов с каждой стороны. Нижний отвес имеет одиночный скос под углом 45 градусов.

Вам не нужно разбираться во всех тонкостях резки стропил, чтобы построить мансардную крышу. Сделайте чертеж в натуральную величину с размерами и уклоном крыши на своем плане (рисунок Б) и по нему измерьте точную высоту конька (временной стойки), а также длины и углы на обычных стропилах. Если уклон вашей слуховой крыши такой же, как и у старой крыши, вы можете использовать показанную технику приспособления для крыши, чтобы измерить уклон и перенести его на новые стропила.

Измерьте длину ендовных стропил (Фото 9) и обрежьте их, используя Рисунок C в качестве ориентира. Не волнуйтесь, если вы неправильно вырезаете несколько досок. Вы можете использовать их позже для более коротких стропил ендовы (Фото 10).

Прикрепите стропила к коньку, вбив их через конек в стропило тремя гвоздями 16d. Затем прибейте противоположное стропило к коньку шестью 8d обычными гвоздями, по три с каждой стороны. Используйте три гвоздя 8d, чтобы прикрепить стропило к настенной пластине. Спросите своего строительного инспектора, нужны ли вам дополнительные сейсмические и ветровые анкеры.

Шаг 6: Отделка крыши и экстерьера

Фото 11: Обшивка стен и слухового окна крыши

Добавьте нижнюю облицовку и выступы 2×4 (рис. A). Обшить стены и крышу фанерой. Вбейте 8d гвоздей через каждые 6 дюймов вдоль краев обшивки и через каждые 8 ​​дюймов вдоль всех остальных стоек. Завершите детали софита и выступа в соответствии с планом (рисунок А).

Фото 12: Установка отделки крыши

Установите отделку крыши и прибейте ее гвоздями (рис. A). Завершите нижнюю часть свеса и софитов и добавьте молдинг края крыши, чтобы он соответствовал вашему дому. Установите ступенчатую планку и перекройте крышу по краям слухового окна.

Фото 13. Покройте черепицей крышу

Покройте ендову и края крыши 36-дюймовым герметиком. широкая полоса ледово-водной преграды. Затем установите предварительно отформованный ендов из оцинкованного металла (или используйте другие методы, одобренные вашим строительным инспектором). Покройте крышу черепицей снизу вверх в соответствии с инструкциями на упаковке черепицы.

Фото 14: Установка окон и сайдинга

Прошивка и установка окон. Затем прикрепите строительную бумагу № 30 к бокам, накладывая верхние листы на нижние листы. Прибейте угловые доски на место и добавьте сайдинг. Загрунтуйте и покрасьте.

Заполните концевые шпильки фронтона после того, как будут готовы стропила (Фото 11). Затем установите обшивку крыши. Это прекрасное чувство, когда конструкция закрыта и готова к завершению, но сейчас не время торопиться с работой. Особое внимание к герметичным отливам и деталям кровли (рис. А и фото 12–14) на этом этапе работы избавит вас от невероятной головной боли в дальнейшем. Думай, как вода. Начните снизу и работайте с войлоком, черепицей и окладами. Всегда перекрывайте нижнюю часть.

Отделка внешней части слухового окна материалами, которые соответствуют материалам вашего дома или дополняют их.

Шаг 7: Завершите внутреннюю отделку

Фото 15: Завершите внутреннюю отделку каркаса

Прибейте стропильные анкеры, следя за тем, чтобы они были выровнены и выровнены друг с другом. Добавьте блокирующие и обшивочные полосы по мере необходимости, чтобы привести все внутреннее обрамление к одному уровню, готовому к гипсокартону.

Как только мансарда станет герметичной и вы сможете спать, не беспокоясь о шорохе дождя, войдите внутрь. Добавьте стропильные связи, чтобы укрепить крышу и обеспечить пространство для изоляции и вентиляции (Фото 15). Когда строительный инспектор одобрил каркас, вы можете приступить к электромонтажным работам, изоляции, гипсокартону и деревянным работам.

Наконец, имейте в виду, что даже при самом лучшем планировании вы иногда столкнетесь с препятствием. Сделайте перерыв. Вы что-нибудь придумаете и, вероятно, соберете несколько хороших историй, чтобы рассказать своим внукам о своем приключении по строительству мансарды.

Дополнительная информация

Необходимые инструменты для этого проекта мансардного окна

Подготовьте необходимые инструменты для этого проекта мансардного окна своими руками перед началом работы — вы сэкономите время и нервы.

• 2 фута. и 4-фут. уровни
• Circular saw
• Drill/driver — cordless
• Extension ladder
• Framing square
• Hammer
• Reciprocating saw
• Safety glasses
• Stapler
• Tape measure
• Tool belt

Roof brackets, scaffolding boards, персональная система защиты от падения

Первоначально опубликовано: 29 ноября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Планы двускатной крыши сарая 12×24 – Как сделать учебник

Этот пошаговый проект «сделай сам» примерно План двускатной крыши 12×24 . Это ЧАСТЬ 2 проекта складского сарая, где я покажу вам все, что вы хотите знать о каркасе двускатной крыши. Шаг крыши 6:12. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства. Помните, что вам нужно внимательно выбирать место для сарая и соблюдать некоторые правовые нормы.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

12 × 24 Планы крыши с загрязнением Gable-как учебное пособие

Списки здания-12 × 24-Gable

Cut + Shopping Lists

• СПИСКИ РАЗБЛОКИРОВКИ

Инструменты

 Молоток, рулетка, угольник, уровень

 торцовочная пила, дрель, отвертка, шлифовальный станок

 Защитные перчатки, защитные очки

Время

Одна неделя

Связанные

• ЧАСТЬ 1: Планы навесов 12×24
• ЧАСТЬ 2: Планы односкатной крыши 12×24
• ЧАСТЬ 3: Планы дверей сарая





Подпишитесь на меня в Facebook, чтобы первыми узнавать о наших последних планах и других эксклюзивных материалах. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите меня без дополнительных затрат с вашей стороны.





Строительство односкатной крыши 12×24

Стропила

Первым этапом проекта деревообработки является изготовление стропил 2×4 для сарая. Как вы можете легко заметить на схеме, вам нужно сделать надрезы под углом 26,5 градусов к обоим концам планок, а затем вырезать птичий рот. Сгладьте края наждачной бумагой для получения аккуратного результата.

Нижний пояс — 12-футовая ферма

Постройте нижний пояс таким же образом, только обратите внимание на новый угол разреза.

Средние фермы-опоры

Положите все стропила на ровную поверхность и не оставляйте зазоров между элементами. Также вырежьте вертикальную опору из бруса 2×4. Сделайте 26,5 пропилов до верха опоры.

Установка косынок

Используйте 1/2″ фанеру для косынок, а затем положите их на стыки. Внимательно выровняйте края, просверлите направляющие отверстия в косынках и вставьте 1 5/8″ шурупы в стропила. В идеале вам нужно установить косынки с обеих сторон ферм.

Установка ферм

Прикрепите фермы к верхней части сарая, убедившись, что вы размещаете их через каждые 16 дюймов по центру. Используйте спиртовой уровень, чтобы отвесить фермы, а затем зафиксируйте их на верхних пластинах стропильными связями. Вставьте структурные винты 1 1/2″, чтобы зафиксировать разъемы на месте.

Торцевые опоры

Используйте пиломатериалы 2×4 для опор, которые проходят по обеим сторонам двускатной крыши. Просверлите карманные отверстия на обоих концах опор и закрепите их на месте винтами 2 1/2″.

Боковые панели фронтона

Прикрепите листы сайдинга T1-11 к сторонам навеса. Сделайте надрезы и прикрепите панели к каркасу с помощью гвоздей 6-8d через каждые 8 ​​дюймов вдоль конструкции. Используйте пилу, чтобы сделать надрезы вокруг двойного дверного проема. Прикрепите панели к противоположной стороне фронтона сарая.

Строительство козырьков

Сборка козырьков для сарая — это простой проект, так как вам понадобится всего 2×4 пиломатериала. Просверлите направляющие отверстия в стропилах и вставьте винты 3 1/2″ в блоки. Поместите блоки через каждые 16 дюймов в центре.

Установка выступов — большой навес

Прикрепите выступы к сторонам навеса. Аккуратно выровняйте края и просверлите направляющие отверстия. Вставьте 3 1/2 ″ винты, чтобы вы могли плотно закрепить выступы на месте.

Установка кровельных листов

Вырежьте 1/2-дюймовые фанерные листы для крыши сарая 12×24. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте винты 1 5/8″, чтобы вы могли плотно зафиксировать их на месте. Вставьте винты каждые 8 ​​дюймов вдоль стропил для профессионального результата. Не оставляйте зазоров между листами для получения аккуратного результата.

Накладки на крышу

Установите накладки 1×6 по бокам навеса. Внимательно выровняйте края, а затем зафиксируйте их 2-дюймовыми гвоздями.

Облицовка фронтона

Вырежьте и установите декоративную накладку на торец фронтона сарая. Выровняйте края заподлицо и вставьте 2-дюймовые гвозди, чтобы плотно зафиксировать их на месте.

Устройство кровли

Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте большой кусок для верхнего края.

Установите боковые отливы поверх толя, а нижние отливы должны быть подогнаны под него. Прочтите инструкции, указанные на упаковках битумной черепицы, прежде чем плотно укладывать их на место. Начните с нижней левой стороны крыши и установите их до самого верха.

12×24 Схемы складских помещений – вид спереди



12×24 Схемы складских помещений – вид сбоку чтобы соответствовать остальной части отделки. Если вы еще не просмотрели ЧАСТЬ 1 пока, рекомендую сделать, так как покажет все, что вы хотите знать о строительстве каркаса сарая.

Двухскатная крыша своими руками пошагово фото: Двухскатная крыша своими руками — как сделать пошагово, фото
