Свайно-винтовой фундамент

Свайный фундамент используют для строительства жилых зданий и промышленных объектов в районах с подвижными, глинистыми, влажными почвами. Монтаж винтовых стержней позволяет построить устойчивый и крепкий дом на участке с перепадами по высоте, крутыми склонами. Стоимость такого основания намного дешевле классического ленточного или монолитного фундамента. Сваи используют как для возведения тяжелых зданий, так и для постройки небольших сооружений: веранд, беседок, навесов, хозблоков. Простой монтаж свайных опор позволяет выполнить все работы самостоятельно. Чтобы понять как закручивать винтовые сваи своими руками, нужно подробнее узнать об их конструкции, особенностях монтажа.


Винтовые сваи для фундаментов

Сваи с винтовыми лопастями изготавливаются из легированных марок стали, специальное покрытие защищает металл от влаги и почвенной коррозии. В качестве антикоррозионного покрытия применяют эпоксидные и полимерные составы, грунт-эмали по ржавчине или оцинковывают конструкции гальваническим способом.

Опора состоит из ствола, наконечника с лопастью и хвостовика с монтажными отверстиями. После завинчивания винтовых свай выступающие части обрезают по одному уровню, а сверху наваривают стальные оголовки. Они увеличивают площадь соприкосновения опор с основанием конструкции или ростверком. Диаметр и длину сваи, а также количество опорных стержней подбирают исходя из типа грунта на участке застройки, нагрузки на основание.


Свайные конструкции используют для быстрого возведения фундаментов легких конструкций, жилых домов, инженерных сооружений, объектов промышленного назначения. Сфера применения винтовых определяется их диаметром и несущей способностью:

  • 57 мм — опоры дорожных указателей и знаков, небольших навесов, легких оград из сетки-рабицы, металлопрофиля;
  • 76 мм — фундаменты кирпичных и бетонных заборов, теплиц, рекламных конструкций;
  • 89 мм — основания для строительства беседок, террас, веранд, хозпостроек;
  • 108 мм — на таких фундаментах строят пристройки, бани, гостевые домики, дачи из бруса;
  • 133 мм — для возведения коттеджей из кирпича, пенобетона, газоблока;
  • 159 мм — установка опор ЛЭП, наземных трубопроводов, пристаней, причалов, пешеходных мостов;
  • 219 мм — фундаменты для зданий в 2-3 этажа, павильонов, ангаров, промышленных цехов и гаражей;
  • 352 мм — возведение тяжелых зданий и сооружений на песчаных или болотистых почвах, строительство автомобильных мостов.

Как выполняется закручивание свай

Вкручивание винтовых свай выполняется вручную или с помощью спецтехники. Выбор технологии зависит от:

  • Размеров опор. Сваи диаметром 57 или 76 мм можно ввинтить вручную. Для качественного монтажа опор с большей толщиной ствола потребуется спецтехника.
  • Глубины вкручивания
    . Если строительство ведется на участке с большими перепадами по высоте, то часть свай может иметь длину до 12 м. Здесь оптимальным решением будет механизированное закручивание винтовых свай.
  • Наличия или отсутствия подъездных путей. Если удобного проезда для техники нет, то предпочтение отдается ручному способу.
  • Плотности застройки участка. Сделать пристройку или веранду, заложить основание для гаража вплотную к забору можно только вручную.
  • Бюджета. Закручивание винтовых свай своими руками обойдется дешевле, чем механизированный монтаж.

Закручивание свай вручную

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

  • Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
  • Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
  • Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
  • Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
  • Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.


Последовательность формирования фундамента

  • Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
  • Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
  • Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
  • Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.
  • Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
  • Обрезка хвостовиков. Выступающие на разную высоту опоры выравнивают при помощи нивелира.
    Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
  • Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
  • Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
  • Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

  • Вывинчивание стержней чтобы подогнать их под уровень
    . Такой фундамент быстро деформируется из-за неравномерного проседания свай.
  • Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
  • Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
  • Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
  • Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
  • Использование некачественных материалов
    . Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Механизированное закручивание винтовых свай

Вкручивающиеся сваи для фундамента монтируют при помощи спецтехники или механических приспособлений. Хорошие результаты показывают электромеханические устройства с редуктором. Для ввинчивания стержней не нужно прикладывать усилий. Устройство для закручивания винтовых свай создает вращательную нагрузку, остается только контролировать вертикальность установки.


Малогабаритная спецтехника прекрасно справляется с монтажом и дает минимальные отклонения от вертикали. К этой категории относятся мобильные установки, самоходные буровые установки, электросваеверты, агрегаты типа кабестан с электроприводом.

Аренда механического оборудования выгодна при формировании свайного поля из 10 и более свай или монтаже опор большого диаметра, при наличии на стройплощадке перепадов по высоте, застройке участков со склонами.

Цены на винтовые сваи

  • Ø 57 мм
  • Ø 76 мм
  • Ø 89 мм
  • Ø 108 мм
  • Ø 133 мм
  • Ø 159 мм
  • Ø 219 мм
  • Ø 325 мм

Наша компания реализует винтовые сваи всех типоразмеров собственного производства. Принимаем заказы на монтаж свайных конструкций «под ключ». Даем длительную гарантию на опоры и все виды монтажных работ. Сделать заявку, узнать подробнее об условиях оплаты или сроках выполнения заказа можно у наших консультантов.


Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Изготовление винтовых свай самостоятельно своими руками: Пошаговая инструкция +Видео

Винтовые сваи. Изготовление винтовых свай своими руками это очень сложный и трудоемкий процесс требующий высокой концетрации внимания. Большинство специалистов не рекомендуют изготавливать их самостоятельно, так как считают что для этого необходимо знать все технологии. Но если вы внимательно прочитаете эту статью то сможете изготовить винтовые сваи сами.

Винтовая свая похожа на гребной винт, представляет из себя пустую, металлическую колбу. У нее заостренное окончание, с режущим инструментом в виде спирали.

Содержание:

Из чего же она состоит?

  1. Ствол из трубы, толщиной не больше 35 мм.
  2. Нижняя часть сваи (башмак).
  3. Наконечник.
  4. Спиралевидный, острый наконечник. От его угла наклона и технологии зависит как он будет входить в грунт.

Благодаря наконечнику в форме спирали свая будет входить в грунтовое покрытие на нужную вам глубину. Но с обратной стороны эта лопасть будет мешать фиксированию сваи в земле и будет толкать ее наружу.

При такой конструкции во время установки фундаментного основания позволит работать без дополнительных, грузовых инструментов.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай.  Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

  1. Из картонного материала или трубы вырезается кусок треугольной формы.
  2. На окончание из трубы наносим разметку по секторам.
  3. На окончание трубы делаем лепестки в форме зубцов.
  4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
  5. Крепим при помощи сварки.

Во время разметки запомните:
для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков.
Для 70-89 вполне хватит четырех.

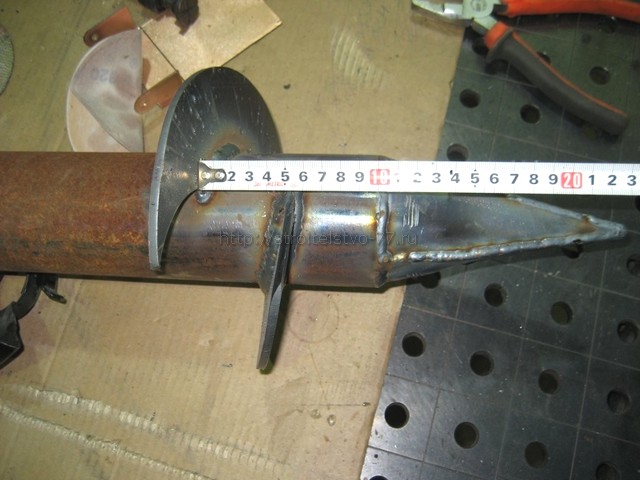

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

  • форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
  • Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.
Крестообразный наконечник

Технология изготовления:

  • Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.

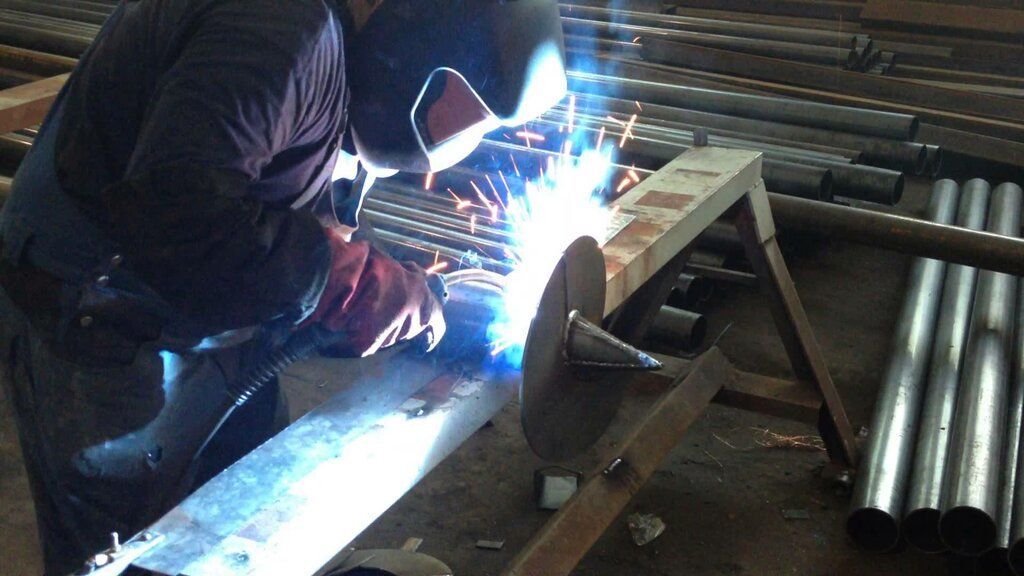

  • Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
  • Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:

  1. Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
  2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Самостоятельная установка

Ввинчивание сваи в землю можно провести и самостоятельно. Самое обычное приспособление для этого, это труба из металла, вставленная предварительно в петли. Они изготавливаются из арматуры диаметр 10 мм. Эта труба толкается, напоминая рычаг, тем самым происходит ввинчивание сваи в грунт.

Последовательность действий:

  • Разметка свай на территории, по правилам расчета фундамента. Расстояние между сваями не более трех, но не менее двух метром.
  • Все трубы устанавливаются строго по вертикали, наконечником со спиралью направлены вниз.
  • В петли вставляем специальный лом, и методом рычага вкручиваем в землю. Минимальная глубина составляет 1,5 метра.
  • Если грунт глинистый, мягкий ввинчиваем до последнего пока свая не упрется в твердую поверхность.

Компания-производитель винтовых свай: Поддержка строительства фундаментов

Cantsink — первоклассная компания-производитель винтовых свай, поставляющая продукты для поддержки строительства фундаментов инженерам и подрядчикам по всему миру. Произведено в США на нашем экологически чистом заводе с нулевым выбросом углерода, мы используем материалы и расходные материалы американского производства. Спиральные сваи Cantsink состоят из свинцовой секции со спиралью и дополнительным удлинителем. Спиральный анкер вращается, как винт, через поверхностные грунты в более устойчивые слои грунта ниже с подходящими слоями, несущими грунт. Его гофрированная спираль обеспечивает большую прочность по сравнению со стандартной спиралью из плоской стали.

Наши винтовые сваи производятся и проектируются с заботой о наших подрядчиках и клиентах. Мы потратили десятилетия на совершенствование производственного процесса таким образом, чтобы сделать его устойчивым и эффективным. Наша цель — создавать продукты, готовые к отправке прямо с конвейера. Это означает, что вам не придется беспокоиться о короблении продукта под давлением во время вашего проекта.

Компания Cantsink создала запатентованную конструкцию, которая используется во всем мире для больших и малых проектов. Создавая производственный процесс, мы осознавали, какое влияние наша работа оказывает на окружающую нас среду. Вот почему мы посвятили себя созданию завода с нулевыми выбросами, который позволил бы нам производить все здесь, в Соединенных Штатах. Наша компания стремится к тому, чтобы все наши материалы и расходные материалы были произведены в Америке с момента обнаружения сырья до момента, когда оно оказывается в ваших руках.

Как компания-производитель винтовых свай, Cantsink разработала запатентованную конструкцию мирового класса, которая включает в себя процесс, объединяющий стержень и спираль в бесшовную структуру. Этот процесс производит меньше отходов и обеспечивает более сильную поддержку. Спиральные сваи Cantsink протестированы и сертифицированы в соответствии с самыми высокими стандартами производительности. Их предел текучести составляет 50 000 фунтов на квадратный дюйм, а минимальный предел прочности на растяжение — 65 000 фунтов на квадратный дюйм. Сплошной стержень с круглым углом и квадратным валом имеет квадратный диаметр 1,5 дюйма и соответствует стандарту ASTM A576-9.0 с пределом текучести 85 000 фунтов на квадратный дюйм и пределом прочности на растяжение 100 000.

Наши конструкции разрабатываются индивидуально для каждого проекта. Мы будем работать с вами, чтобы создать правильный продукт для проекта, над которым вы работаете. Наш производственный процесс разработан таким образом, что мы не создаем винтовые сваи, которые не будут использоваться. Это означает, что когда вы размещаете заказ, ваш продукт создается специально для вашего проекта. Наш процесс был опробован и протестирован более 30 лет, и его эффективность снова и снова доказывается. Когда вы выбираете Cantsink для изготовления винтовых свай для вашей работы, вы можете быть уверены, что сделали правильный выбор для своего проекта.

Теперь продукты Cantsink поставляются с размерами спирали от 8 до 19 дюймов в диаметре и обеспечивают поддержку конструкции фундамента, которую можно быстро установить и настроить, выбрав продукт для конкретных условий площадки.

Мы верим, что благодаря нашему производственному процессу нужные продукты попадут в ваши руки как можно скорее. Есть еще вопросы о нашем производственном процессе? Свяжитесь с нами сегодня по телефону (678) 280-7453 или по электронной почте info@Cantsink. com, чтобы узнать больше!

Часто задаваемые вопросы

Как давно существуют пирсы?

Пирсы уходят корнями в 1720 год в Англии, где они были изобретены. В девятнадцатом веке маяки также поддерживались винтовыми опорами.

Почему используется термин спиральный?

Спиральные анкеры представляют собой, по существу, небольшие сваи из ствола трубы с прикрепленными к ним одной или несколькими винтовыми опорными пластинами. Вместо того, чтобы гидравлически вибрировать в землю, как трубчатая свая, они мягко вращаются в земле с помощью гидравлической приводной головки с высоким крутящим моментом. Они могут поддерживать большинство структур, включая промышленные, коммерческие или жилые.

Что такое винтовые сваи?

Винтовые сваи, винтовые сваи и винтовые сваи являются синонимами одного и того же типа решения фундамента. Они были придуманы винтовыми сваями из-за того, как они поворачиваются и бурят землю.

Чем отличается квадратный вал от круглого?

Компания PierTech™ рекомендует использовать квадратные валы в ситуациях растяжения, поскольку они обладают большей текучестью, прочностью на растяжение и более высоким крутящим моментом. Круглый вал следует использовать в ситуациях сжатия, потому что он имеет гораздо лучшую боковую устойчивость (прочность, чтобы противостоять скручиванию и отклонению), а также имеет большую грузоподъемность.

Каковы наиболее популярные области применения винтовых свай?

Винтовые сваи могут использоваться на большинстве сооружений при новом строительстве или ремонте, а также в 80-90% существующих грунтовых условиях. Однако они обычно используются в сложных грунтовых условиях или в ситуациях с ограниченным доступом, которые запрещают использование других традиционных систем фундамента.

Каковы некоторые преимущества использования свай по сравнению с другими типами фундамента?

Пирс во многих отношениях превосходит другие методы. Вырытые вручную и просверленные бетонные опоры могут выполнять адекватную работу. Однако они чрезвычайно трудоемкие, грязные, дорогие и трудоемкие. Забивные сваи могут быть эффективными, но ограниченный доступ и уязвимость существующих зданий затрудняют их использование монтажником. Спиральный пирсинг экономически эффективен, практически не требует бетона, может выполняться в условиях ограниченного доступа и практически не вызывает вибрации.

Какова продолжительность их жизни?

Многие факторы определяют ожидаемую продолжительность жизни. Хотя винтовые опоры могут быть оцинкованы для предотвращения ржавчины, различные условия почвы могут повлиять на ожидаемую продолжительность жизни. По общей оценке, опоры служат более 150 лет в нормальных почвенных условиях.

Какой вес может выдержать спиральная свая?

В зависимости от задачи наша свая Hercules™ может удерживать более 500 тонн или 1 000 000 фунтов. Вы увидите аналогичные нагрузки в приложении для 10-этажного здания.

Не повредится ли интерьер моего дома после установки?

Большую часть времени установка не повредит дом. Фактически, вы можете обнаружить, что двери начинают работать правильно, а некоторые щели могут закрываться.

Почему вы ставите винтовые сваи под существующий фундамент?

Спиральные опоры используются для подпирания тонущих домов, спасая дом от дополнительных структурных повреждений. При использовании в сочетании с нашей системой Tru-Lift™ дома можно защитить от дальнейшего оседания или поднять на нужную высоту.

Можно ли устанавливать винтовые сваи в ограниченном пространстве?

Да, наши изделия можно устанавливать в ограниченном пространстве. Наше портативное оборудование позволяет нам устанавливать его, когда возникают проблемы с зазорами, что предотвращает использование более тяжелого оборудования.

Насколько глубоко можно устанавливать винтовые сваи?

Большинство из них устанавливаются на глубине от 10 до 25 футов под землей, но может потребоваться удлинить их глубже, если требуемый крутящий момент не будет достигнут. У нас были установлены сваи глубиной до 100 футов.

Какую гарантию вы предоставляете на винтовые сваи?

Мы предлагаем 75-летнюю ограниченную гарантию.

Какое минимальное расстояние?

Общее правило состоит в том, что они должны располагаться на расстоянии 3-4 диаметра от центра. Типичное расстояние между спиральными сваями составляет 5 футов – 10 футов.

Как я узнаю, что у меня проблемы с фундаментом?

Вы можете заметить трещины в гипсокартоне, зазоры между стенами и потолком, двери могут торчать, гвозди торчат из гипсокартона, могут залипать окна, треснутые полы или могут быть зазоры между стенами и полом. Все это может быть признаком проблем с фундаментом.

Какова вероятность возникновения дополнительных проблем с фундаментом после установки анкера?

Шансы на это ничтожны, если вы используете качественную компанию, которая предоставляет надлежащие услуги для их правильной установки.

Какое оборудование используется для установки?

Компания PierTech™ предлагает монтажное оборудование, которое крепится к мини-погрузчикам, мини- и полноразмерным экскаваторам, а также экскаваторам-погрузчикам. PierTech™ предлагает даже ручное установочное оборудование для зон с ограниченным доступом.

Как стать сертифицированным установщиком PierTech™?

Чтобы стать установщиком, вам необходимо посетить один из наших сертификационных семинаров для установщиков. PierTech™ предлагает этот обучающий семинар БЕСПЛАТНО и доступен для посещения один раз в месяц. Позвоните нам СЕГОДНЯ, чтобы забронировать место на следующий!

В чем преимущества работы установщика PierTech™?

  • Мы предлагаем БЕСПЛАТНОЕ обучение, которое поможет установщику изучить наилучшие методы установки опор в их грунтовых условиях. Учебная программа PierTech™ знакомит с наукой об отношении крутящего момента к грузоподъемности и механике грунта таким образом, чтобы его было легко изучить и понять.
  • Превосходное обслуживание клиентов и техническая поддержка. Когда вы звоните в PierTech™, вы всегда получаете «Живого человека». Мы всегда сопровождаем и помогаем даже в самых сложных проектах. PierTech™ понимает важность обслуживания клиентов и построения долгосрочных отношений.
  • PierTech™ не перенасыщает территории, мы держим обширный склад материалов и оборудования для оперативной доставки. Мы продолжаем совершенствовать нашу продукцию и оборудование, чтобы сделать установку проще и эффективнее.
  • Запатентованная продукция: кронштейн Tru-Lift™ и соединение с поперечным болтом, изготовленные из высококачественной стали американского производства.

Как найти установщика PierTech™?

Вы можете воспользоваться нашей опцией поиска установщика и заполнить форму или позвонить нам напрямую по телефону (866) 536-5007.

Как долго компания PierTech™ работает в бизнесе?

Компания PierTech™ производит винтовые сваи и оборудование уже более 15 лет.

Каково типичное время доставки продуктов и оборудования PierTech™?

Стандартные товарно-материальные ценности отправляются немедленно, так как у нас есть специальный материал для более быстрой доставки. Если это специальный товар, мы обычно отправляем его в течение 2-3 недель.

Каковы цены PierTech™ по сравнению с ценами других производителей?

Наши продукты и оборудование очень конкурентоспособны по цене (примеры цен и предложения предоставляются по запросу).

Продает ли компания PierTech™ оборудование?

Компания PierTech™ производит приводные головки с крутящим моментом от 5 000 до 375 000 футо-фунтов. Мы подбираем оборудование для ваших машин и проектов и предлагаем полную линейку оборудования для контроля крутящего момента, приспособлений и инструментов.
