Как сложить печь своими руками: Сложить печь своими руками пошаговая инструкция для начинающих

No Comments on Как сложить печь своими руками: Сложить печь своими руками пошаговая инструкция для начинающихPosted in Рукам By alexxlabPosted on

Содержание

Сложить печь своими руками пошаговая инструкция для начинающих

Несмотря на современное изобилие нагревательного и кухонного оборудования, очень многие хозяева не представляют частный дом без печи – и это абсолютно правильно. Даже если планируется создать систему автономного отопления, то печное тоже будет нелишним. Например, для того чтобы сэкономить в весенний или осенний период, когда полноценное отопление уже не нужно, но и излишнюю сырость в доме разводить не хочется. Протопив печку раз в день или в два дня, в помещениях можно поддерживать оптимальный баланс влажности и тепла.

Сложить печь своими руками пошаговая инструкция

Сложить печь своими руками пошаговая инструкция которой имеет замысловатые конфигурации – для новичка будет достаточно сложно. Поэтому, если опыт в печном деле отсутствует, то лучше выбрать доступный вариант порядовки, в котором будет просто разобраться.

При выборе модели нужно учесть не только простоту схемы, но и теплоотдачу и функциональность печи, так как бывают печи, в которые предусмотрены не все функции. Теплоотдача выбирается в зависимости от площади, которую должно обогреть отопительное строение.

Моделей печей достаточно много, так как опытные печники, работая над одной из них, вносят в ее конструкцию свою коррективы, и благодаря этому появляются новые и новые варианты отопительного прибора. И чтобы остановиться на одном из видов печей, нужно знать, какие они бывают по функциональности.

Цены на шамотный кирпич для кладки печей

шамотный кирпич



Виды кирпичных печей

Содержание статьи

  • 1 Виды кирпичных печей
  • 2 Выбор места для установки печи
  • 3 Инструменты для выполнения работ
  • 4 Обустройство фундамента для печи
  • 5 Несколько рекомендаций по проведению кладочных работ
  • 6 Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина
    • 6.1 Перечень необходимых материалов
    • 6.2 Схема-порядовка возведения печи конструкции Ю. Проскурина
  • 7 Видео: порядовая видео-инструкция по возведению отопительно-варочной печи

Кирпичные печи для дома бывают трех основных видов — это отопительно-варочная, варочная и просто отопительная без дополнительных встроенных элементов.

  • Отопительно-варочная печь может иметь не только варочную плиту, но духовой шкаф и бак для согрева воды, а также сушильную нишу. Кроме этого, такое строение способно нагреть одну или две комнаты определенной площади.

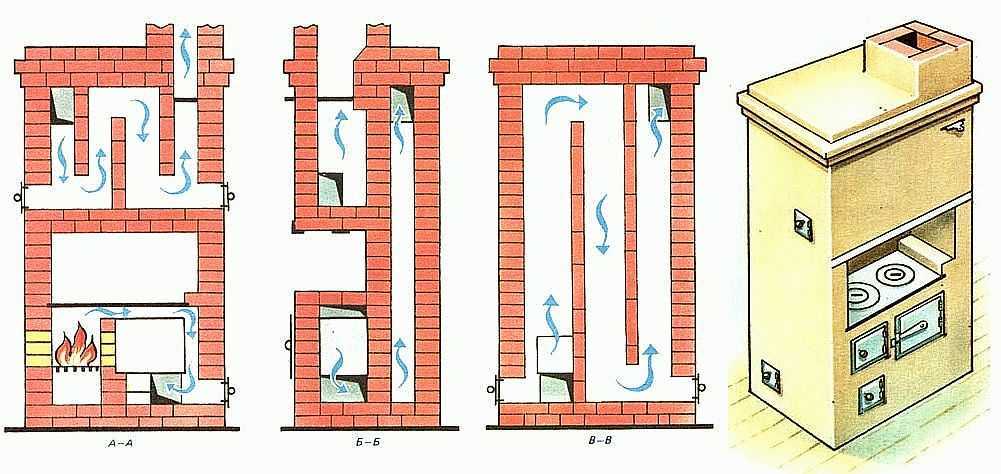

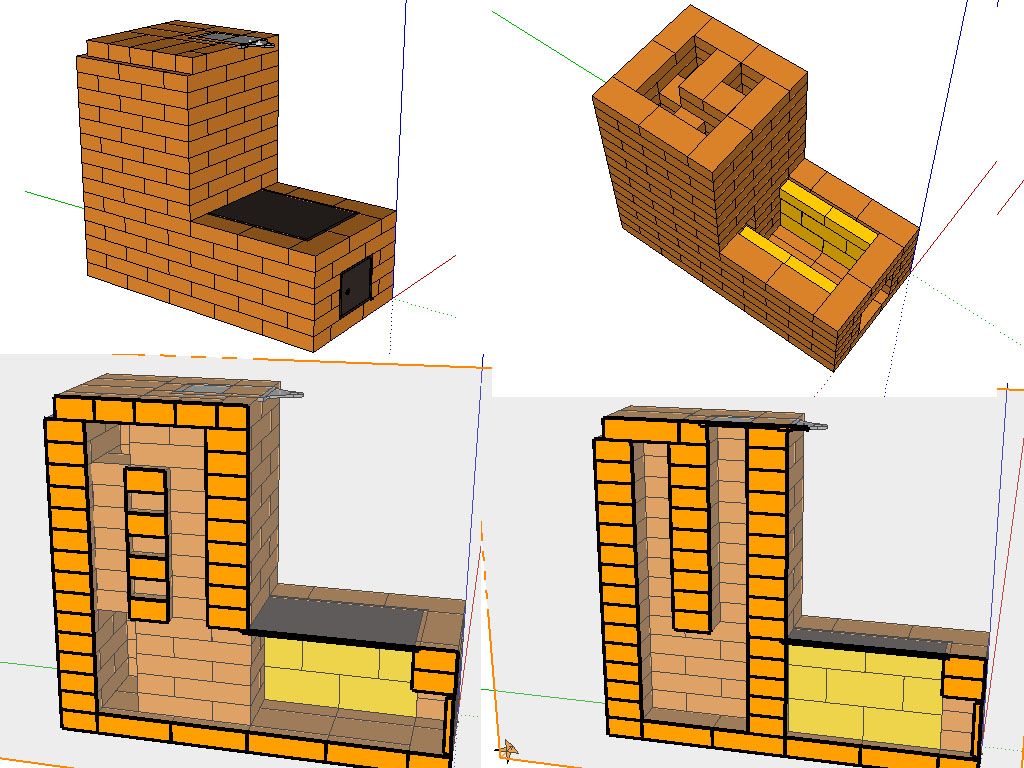

Пример отопительно-варочной печи

Такие печи часто встраивают в стену, поворачивая варочную плиту и топку в сторону кухни, а заднюю стенку – в жилую комнату. Таким образом, печь выполняет тройную функцию – работает в качестве перегородки, на ней готовят пищу, и она дает сухое тепло в спальню или гостиную.

  • Отопительные печи работают только на отопление, и чаще всего имеют компактный размер. Такую печь устанавливают именно для того, чтобы поддерживать баланс влаги и тепла в доме осенью или весной, когда рано включать автономное отопление или еще не включили центральное.

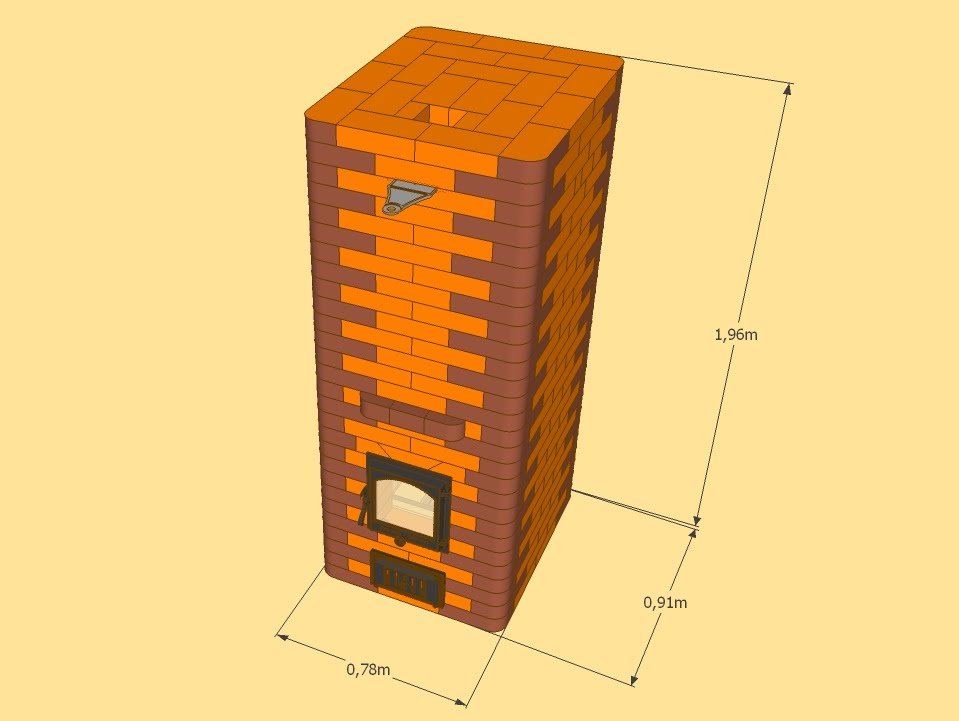

Компактная отопительная печь с каминным окном

Такую печь хорошо устанавливать, например, на даче, в том случае, если есть прибор, на котором можно приготовить пищу. Если же электроснабжение в дачном поселке часто отключается, то лучше все же выбрать для установки строение с варочной плитой.

  • Варочный вариант печи может послужить и для отопления, если нужно обогреть небольшую площадь. Прибор отлично подойдет для дачного домика или для небольшого строения для постоянного проживания.

Имея такую печь и запас дров, можно не беспокоиться о том, что дом будет холодным и сырым, а семья останется без ужина или горячего чая при отключении электроэнергии или газа.

Нужно отметить, что любой из видов печи может быть компактным или массивным. Выбор размера печного сооружения зависит от площади дома или помещения, а также места, которое отведено для постройки.

Выбор места для установки печи

Выбирая место под возведение печи, нужно предусмотреть нюансы, которые важны не только для создания комфортных условий эксплуатации, но и из соображений пожаробезопасности. Особенно важно продумать место расположения печи в уже построенном доме, так как дымоходная труба не должна наткнуться при ее возведении на балки чердачного перекрытия или на стропильные ноги крыши.

Печку устанавливают у внутренней несущей стены, посередине комнаты или встраивают в стену, расположенную внутри дома.

  • Не рекомендовано возводить печь около внешней стены, так как она будет быстро выхолаживаться, и эффективность от ее использования будет значительно снижаться.
  • Посередине большой комнаты печь устанавливают в том случае, если необходимо разделить помещение на две зоны. Тем более – при красивой декоративной отделке она станет украшением дома и может стать для интерьера одним из элементов, который подчеркнет определенный стиль.
  • Встраивая печь в перегородку между комнатами, нужно обязательно предусмотреть ее изоляцию от горючих материалов стены, используя жаростойкие листы асбеста или специального гипсокартона.
  • Место, выделяемое для печи, должно быть больше ее основания на 120 ÷ 150 мм в каждую сторону, так как периметр фундамента всегда немного превышает размер печи.
  • Для того чтобы проще было определиться с размерами, нужно выбирать модель, к которой прилагается схема-порядовка.

Когда выбрана модель и определено место установки, можно переходить к приобретению материалов и подготовке всех необходимых инструментов. Количество и ассортимент материалов для каждой из моделей подбирается индивидуально, а вот инструменты, используемые при кладке, всегда одинаковы.

Возможно, вам будет интересна информация о том, как осуществляется установка дымохода в деревянном доме

Инструменты для выполнения работ

Для процесса возведения печи понадобятся следующие приспособления и инструменты:

Стандартный набор инструментов мастера-печника

А) Кирка используется для обтесывания и раскалывания кирпича.

Б) Печной молоток имеет те же функции, что и кирка, но, кроме этого, им удобно удалять выступивший за пределы кладки засохший раствор.

В) Правило используется для выравнивания бетона на поверхности фундамента. Нередко его изготавливают самостоятельно из идеально ровной оструганной доски.

Г) Деревянную лопатку применяют для растирки и перемешивания глиняного раствора.

Д) Уровень — необходимый инструмент, так как он поможет выдержать ровность рядов, как в горизонтальном, так и вертикальном направлении.

Е) Метелку из мочала используют для удаления с внутренних поверхностей печи песка и затвердевшего раствора.

Ж) Плоскогубцы используются для откусывания и сгиба стальной проволоки при установке и фиксации чугунных элементов строения.

З) Чертилка свинцовая применяется для разметок при отделке печи изразцами.

И) Стукальце — отрезок трубы, используемый для подгонки изразцов.

К) Чертилка-стержень для разметок.

Л) Рашпиль применяется для притирки комков и удаления наплывов на готовой кладке.

М) Строительный угол необходим для выведения внутренних и внешних углов на 90 градусов.

Н) Отвес используется для проверки вертикальности стен.

О) Резиновый молоток применяют для пристукивания, уложенного в ряд кирпича.

П) Зубило нужно для разбора старой кладки и раскалывания кирпича.

Р) Мастерки или кельмы используются для снятия излишков раствора и накладывания его на ряды кирпича при проведении кладки.

С) Расшивка будет нужна в том случае, если печь не будет облицовываться отделочным материалом, а швы между рядами будут аккуратно оформляться.

Кроме этого понадобятся две емкости для раствора и воды, а также сито для песка, если раствор будет изготавливаться самостоятельно.

Кладка верхних рядов будет вестись легче, если есть «козлы»

Для удобства проведения работ нужно иметь подмостки, которые по-другому называют «козлы». На них удобно стоять, проводя кладку на высоте, тем более что размер рабочей площадки предусматривает место для установки емкости с раствором.

Обустройство фундамента для печи
  • Фундамент под печь обычно закладывается вместе с общей основой под все строение, но они не должны быть связаны между собой, так как при деформации или усадке один из них может повредить другой.
  • Если же печь будет возводиться в уже построенном на ленточном или столбчатом фундаменте доме, имеющем деревянный пол, то придется покрытие вскрывать и возводить основу под печь от грунта.
  • Если же выбрана компактная модель печи, а под домом устроен плитный фундамент, то отопительное строение можно возводить прямо на нем, сделав гидроизоляционную прокладку.

Примерная схема печного фундамента

Если же фундамент все-таки придется обустраивать «с нуля», нужно помнить, что он должен иметь ту же форму, как и основание печи, но выступать за его пределы на 120÷150 мм в каждую из сторон.

  • На деревянном полу размечается контур фундамента, выпиливается по разметкам часть дощатого покрытия.
  • Далее, в грунте подполья роется котлован нужного размера, глубиной в 450÷500 мм.
  • Грунт на дне котлована хорошо утрамбовывается, и на него делается песчаная подсыпка, которую смачивают водой и тоже утрамбовывают до толщины в 80÷100 мм.

Котлован под печной фундамент с песчано-гравийной «подушкой»

  • После этого, по периметру котлована можно уложить рубероид, который будет выполнять функцию гидроизоляции и опалубки, если его временно укрепить досками или кирпичами. После застывания бетонного раствора опалубку с фундамента снимают.

Вместо рубероида можно использовать опалубку из досок, закрытых изнутри полиэтиленовым полотном.

Сразу нужно отметить, что лучше, если бетонная основа под печь будет возвышаться над полом на 70 ÷ 100 мм. Таким образом можно сэкономить кирпич и упростить стыковку поверхности пола и боковых стенок фундамента.

  • Сверху песка засыпается слой щебня такой же толщины и тоже хорошо уплотняется.
  • Следующим этапом на дно котлована устанавливается арматурная решетка, изготовленная из металлической проволоки или готовой сетки. Элементы решетки между собой соединяются с помощью скрутки из проволоки.

Армирование фундамента — вариант

  • В подготовленный котлован заливается первый слой раствора. Он может состоять из щебня, песка и цемента — 1:2:1 или гравия и цемента 3:1. Этот слой должен занимать примерно ⅓ заполняемого пространства.
  • Проведя заливку первого слоя, сразу же замешивают и заливают второй, состоящий из песка и цемента в пропорциях 3:1.

Второй слой заливается на такую высоту, чтобы до верха осталось 50 мм, которые потребуются для верхнего выравнивающего фундамент слоя.

При необходимости для верхнего слоя бетона опалубку можно расширить, а затем сверху залитого раствора уложить арматурную сетку, имеющую ячейки в 70÷80 мм.

Армирование верхнего слоя фундамента

  • Затем заливается последний верхний слой раствора и выравнивается с помощью правила.

Фундамент оставляется для созревания бетона на 27÷30 дней. Желательно ежедневно смачивать его водой и закрывать затем полиэтиленовой пленкой — это поможет сделать бетон более монолитным и прочным.

Залитый фундамент оставляют до полного созревания бетона

На готовый фундамент, после снятия опалубки, настилается два-три слоя рубероида, который защитит кирпичную кладку печи от капиллярной влаги, идущей от грунта или из подполья.

После этого можно переходить к основным работам – кладке печи.

Несколько рекомендаций по проведению кладочных работ
  • Прежде чем начинать кладку кирпича на раствор, все строение поднимается из кирпича насухо, но каждый из рядов должен быть обязательно выложен строго в соответствии со схемой-порядовкой.

Предварительную кладку насухо опытные печники советуют проводить всем мастерам, которые первый раз берутся за возведение печи. Это мероприятие необходимо для того, чтобы понять расположение всех внутренних каналов и не совершить грубых ошибок при подгонке кирпичей в каждом из рядов.

Для проведения кладки насухо нужно запастись деревянными рейками, которые будут определять толщину шва между кирпичей. Обычно их толщина составляет 5-7 мм. Эту же рейку нужно будет использовать при основной кладке, проводимой уже с раствором. Такое «калибрование» толщины шва особенно необходимо проводить, если кладка делается «под расшивку», и должна быть безупречной.

Этот процесс проводят не торопясь, вдумчиво, так как очень важно понять, как дым будет отводиться из топки, и как он будет попадать в дымоотводную трубу.

  • Подняв насухо конструкцию до начала кладки трубы, ее аккуратно разбирают. Если одновременно проводилась подгонка кирпичей по размеру, то каждый ряд можно сложить в отдельную стопку, проставив на кирпичах маркером номер ряда и место в нем.
  • Выполняя основную кладку, каждый из рядов также сначала выкладывается насухо, а затем уже, после тщательной подгонки всех деталей, монтируется на раствор.
  • Когда будет производиться основная кладка, на края предыдущего ряда укладываются две мерные рейки для выдерживания точной толщины шва. Затем наносится раствор слоем в 10÷12 мм. Сверху раствора укладывается кирпич, прижимается, а при необходимости пристукивается резиновым молотком до тех пор, пока кирпич не упрется в мерную рейку. Лишний выступивший раствор подбирается мастерком.

Приемы выполнения кладки и расшивки

  • Рейки вытаскиваются из кладки после монтажа третьего ÷ четвертого ряда над ними, а затем используются еще раз. Поэтому нужно подготовить несколько пар этих вспомогательных элементов.
  • Вытащив рейки, швы аккуратно заполняют раствором и сразу «расшивают».
  • Проводя кладку на раствор, каждый из рядов проверяют с помощью строительного уровня на соблюдение горизонтальной и вертикальных плоскостей.

Соблюдение указанных нюансов поможет упростить процесс возведения любой печи, избежать «фатальных» ошибок, которые могут привести к необходимости переделывания всей работы.

Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина

Как говорилось выше, существует большое количество разных моделей печей. В настоящей публикации будет рассмотрен один из компактных и функциональных вариантов, который может быть установлен в небольшом доме, так как не займет много места, но способен отопить помещение площадью в 16 ÷ 17 м².

Конструкция печи Ю. Проскурина — это двухоборотный отопительно-варочный вариант, оснащенный одноконфорочной плитой и сушильной камерой, предназначенной для сушки овощей и фруктов, целебных трав, грибов и т.п.

Отопительно-варочная печь Ю. Проскурина с сушильной камерой

При желании, в нишу сушильной камеры может быть установлен короб духового шкафа подходящего размера.

Печь имеет габариты (без учета высоты дымоходной трубы) 750×630×2070 мм. Ее теплоотдача составляет 1700 ккал/ч. В конструкции предусмотрено два режима работы – летний и зимний, что очень важно и для экономии топлива, и для возможности нагревать плиту и готовить пищу, не протапливая всей конструкции в летнее время.

Перечень необходимых материалов

Для того чтобы возвести такое отопительное строение, понадобятся следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281 ÷ 285—
Шамотный кирпич огнеупорный марки Ш-882 ÷ 85—
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный лист металла1500×700

Кроме этого, для работы потребуется глина, песок, цемент, щебень, гравий, мергель и короб духового шкафа, если решено, вместо сушильной ниши установить духовку.

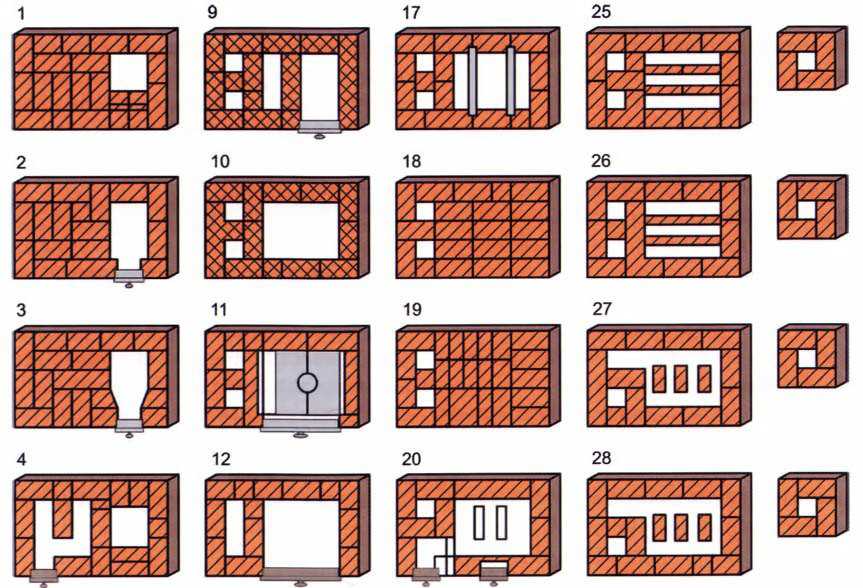

Схема-порядовка возведения печи конструкции Ю. Проскурина
ИллюстрацияКраткое описание ввыполняемой операции
Первый ряд выкладывается сплошной плоскостью с соблюдением расположения кирпичей.
Очень важно положить этот ряд идеально ровно по всем параметрам, так как от него будет зависеть качество кладки всей конструкции.
Во втором ряду формируется поддувальная (зольная) камера и основание двух вертикальных каналов.
На этом же ряду устанавливается дверцы поддувальной и прочистной камер.
На металлических дверцах предусмотрены специальные ушки, в которые продеваются и закручиваются отрезки стальной проволоки – они затем будут вмурованы в швы между кирпичей.
Временно, до полного их закрепления, дверцы подпираются кирпичами с одной или двух сторон.
На третьем ряду продолжается формирование поддувальной камеры и нижней части камеры вертикальных каналов.
Одновременно происходит закрепление с двух сторон установленных дверец.
На четвертом ряду кирпичом полностью перекрываются дверцы поддувальной и прочистной камер.
Общая камера вертикальных каналов разделяется надвое, поэтому вместо одного большого отверстия, образуются два, имеющие размер в длину ⅔ кирпича, а ширину в полкирпича.
Пятый ряд полностью выкладывается шамотным кирпичом.
Над зольной камерой формируется отверстие с посадочным местом для колосниковой решетки. Для этого вырезается часть кирпича, с той стороны, которой он должен быть повернут к отверстию над поддувальной камерой.
На этом же ряду монтируется и колосник. Его сажают на глиняный раствор или укладывают свободно, без раствора.
Между ним и кирпичом должно оставаться расстояние в 4-5 мм.
На шестом ряду продолжается формирование топочной камеры и вертикальных каналов.
Кроме того, на этом же ряду устанавливается топочная дверца, раму которой перед монтажом нужно обязательно обмотать или обложить асбестом, который при нагревании металла даст возможность ему расширяться без напряжения и ущерба.
Седьмой и восьмой ряды выкладываются согласно порядовке, на них продолжается формирование топки и вертикальных каналов.
На девятом ряду топочная дверца перекрывается кирпичом.
Причем, чтобы снять нагрузку от перекрытия с дверцы, боковой и третий от края кирпичи стачиваются с одной стороны а между ними устанавливается кирпич, стесанный с двух сторон.
На десятом ряду происходит объединение топливной камеры и первого вертикального канала — это делается для того, чтобы горячий дым из топки направлялся именно в это создаваемое отверстие.
Для плавности хода дыма, выступающий угол цельного кирпича, ограждающего второй вертикальный канал, срезается.
На одиннадцатом ряду кладка идет по схеме, за исключением того, что на краях кирпичей, обрамляющих топочную камеру, делаются вырезы, которые сформируют углубление для монтажа одноконфорочной варочной панели.
Затем, на этом же ряду на срезы, сделанные на кирпичах, укладываются асбестовые полосы, а на них монтируется панель плиты.
Со стороны формирования варочной ниши устанавливается стальной уголок.
12 ряд выкладывается из красного кирпича, и в дальнейшем вся кладка идет именно из него.
Оформляются снова два вертикальных канала, и идет формирование ниши вокруг варочной плиты.
13 ряд кладется по схеме, но в передней части первого вертикального канала формируется место для установки задвижки летнего-зимнего хода.
После этого на глиняно-песчаный раствор монтируется задвижка.
С 14 по 17 ряд кладка выполняется по одному принципу – формируются варочная ниша и каналы.
На 18-ом же ряду стальными уголками идет перекрытие варочной ниши.
Один из них монтируется на край ниши, второй — на расстоянии кирпича от первого, а третий прижимают ко второму тыльной стороной.
Это делается для того, чтобы удобно было проводить кладку следующего ряда.
На 19 ряду полностью перекрывается варочная ниша, за исключением формирования отверстия паровытяжного канала и места для установки задвижки.
Для этого на кирпичах делаются вырезы, в которые монтируется задвижка.
20 ряд выкладывается по схеме.
На нем продолжается формирование двух вертикальных каналов и паровытяжного отверстия.
Причем, если внимательно присмотреться, то можно увидеть, что один из кирпичей формирующих первый вертикальный канал стесывается.
На 21 ряду идет объединение первого вертикального канала и паровытяжного с помощью оставляемого полого пространства.
В этом ряду почти все кирпичи кладутся лишь по стенкам периметра конструкции.
Ограждается только второй вертикальный канал.
В этом же ряду образовавшаяся полость перекрывается металлическими полосами, которые укладываются по показанной на рисунке схеме.
Далее, на стальные полосы настилается лист кровельного железа, с помощью которого организуется отверстие дымохода, расположенное в противоположной стороне от паровытяжного отверстия.
На 22-ом ряду кладка производится поверх кровельного листа.
Оставляются отверстие для дымохода и два отверстия вертикальных каналов.
В месте, где будет формироваться сушильная ниша, укладывается отрезок уголка, который защитит кирпич на краю камеры от повреждений и сделает край ниши более аккуратным.
23 ряд — формируется сушильная камера, причем ее задняя стенка выполняется из кирпича, устанавливаемого на бок.
Он отгородит камеру от отверстия дымоходного канала.
На 24 ряду формируется стенки сушильной камеры, дымоходного и двух вертикальных каналов.
25 ряд — работа продолжается согласно схеме.
Второй кирпич задней стенки камеры устанавливается так же, как и первый.
На 26-ом ряду идет подготовка к объединению двух вертикальных каналов, поэтому внутренние кирпичи в обоих отверстиях стачивают под небольшим углом.
27 ряд — кладкой объединяются первый и второй канал.
Для них устанавливается общая прочистная дверца.
Остальная работа идет по схеме.
На 28-ом ряду идет перекрытие сушильной камеры тремя отрезками уголков по тому же принципу, как было сделано перекрытие варочной ниши.
Вертикальные каналы объединены в один широкий, а прочистная дверца закрепляется боковыми кирпичами.
На 29 -ряду полностью перекрывается сушильная камера и вертикальные каналы.
Оставляется отверстие дымоходного канала, которое обкладывается кирпичами с вырезанными посадочными пазами для дымоходной задвижки.
После укладки ряда, на глиняно-песчаный раствор устанавливается рама с задвижкой.
На 30-ом ряду полностью перекрывается вся поверхность печи.
Оставляется только дымоходное отверстие, которое должно иметь размер в полкирпича.
31-32 ряд — начинается формирование печной трубы.

На данном рисунке представлена печь в разрезе. Схема хорошо показывает все внутренние каналы, по которым будет циркулировать нагретый воздух.

Разрезы хорошо показывают конфигурацию внутренних каналов печи

Если начинающий печник внимательно изучит схему этой несложной модели, то сможет без труда возвести ее в своем доме. Главное – выполнить все полезные рекомендации и аккуратно, не торопясь, выполнить кладочные работы. Как рассчитать отопление в доме изучайте на нашем сайте.

Возможно, вас заинтересует информация о том, как возводится помпейская печь своими руками чертежи

Если есть уверенность в собственных силах, то можно выбрать и более сложный вариант. Например, такой, как представлен на видео:

Видео: порядовая видео-инструкция по возведению отопительно-варочной печи

Как сложить печь своими руками из кирпича

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Как сложить печь своими руками из кирпича

Чтобы узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

  • Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
  • Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
  • При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
  • Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
  • Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Печь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

Инструменты, которые понадобятся для кладки печи

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.   Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.  Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

 1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

  • Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
  • Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.
Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

  • В открывшемся грунте копается котлован, глубиной в 400—500 мм.
  • На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
  • Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
  • Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
  • После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.
Залитый фундамент под кладку кирпичной печки
  • Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.  Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.
Кладка насухо
  • Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
  • Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
  • Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
  • После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
  • Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
  • Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
  • Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
  • Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

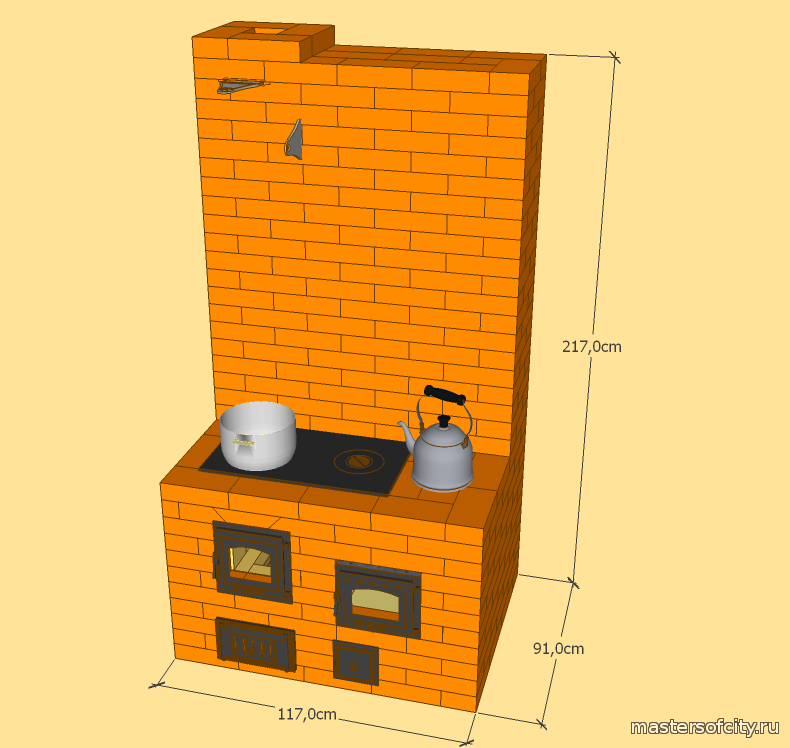

Компактная «шведка» Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

  • Итак, с первого ряда начинается формирование поддувальной камеры.
  • На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.
Установка дверцы зольника-поддувала
  • С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
  • На пятом ряду укладывается колосниковая решетка.
В соответствующем месте сразу устанавливается колосниковая решетка
  • Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.
В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой
  • На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
  • На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
  • На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
  • С двенадцатого по шестнадцатый ряд выводится варочная камера.
  • На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
  • Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
  • На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
  • На 22-ом ряду дверца камеры перекрывается кладкой.
  • На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
  • На 24-ом ряду металлическими полосками перекрывают сушильную нишу.
  • На 25-ом устанавливают дверцу камеры очистки.
  • На 27-ом дверцу перекрывают кладкой.
  • На 28-ом перекрывается полностью вся камера.
  • На 30-ом ряду, на дымоотводные каналы  устанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.
Установка задвижки на дымоходных каналах
  • С 31-ого по 35-ый ряд выкладывается отрезок дымоходной трубы.
  • С 35-ого по 38-ой начинается сооружение распушки трубы.
  • Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
  • На третьем ряду ставят еще одну дверцу на очистную камеру.
  • На 27-ом ряду ставят еще одну задвижку дымохода.
  • На 29-ом делают расширение трубы на один ряд, а на 30-ом ее приводят в начальную форму.
  • Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него негорючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит труба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

 Может Вас это заинтересует

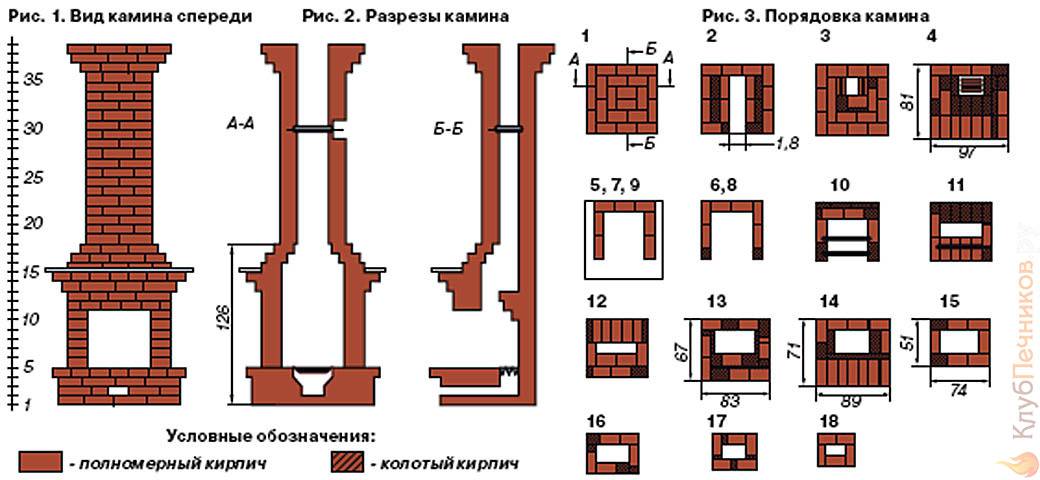

Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

  • На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.
Металлические уголки станут хорошей опорой для духового шкафа
  • Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.
Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками
 Видео: технология кладки эффективной  печи с духовым шкафом
Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Хорошим дополнением к конструкции печки может стать водогрейный бак

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

сгибания «. оригинальный звук — ашгоф.

7198 просмотров|

оригинальный звук — ashgoff

athomewithshannon

Shannon Doherty MOM Hacks

Детка, ты знаешь, что это только для декора ❤️ #муж и жена #брачный юмор #couplegoals IC @brandi.pulver

3,5 тыс. лайков, 62 комментария. Видео TikTok от Shannon Doherty MOM Hacks (@athomewithshannon): «Детка, ты знаешь, что это только для декора ❤️ #husbandandwife #marriagehumor #couplegoals IC @brandi.pulver». Когда мой муж использует полотенце для рук над духовкой, которая там только для *УКРАШЕНИЕ*Каждый раз! ❤️ Вы здесь впервые? Бриттни 1776.

63,5 тыс. просмотров|

Вы здесь впервые? — Бритни 1776

home_by_susan

Homebysusan

See how easy it is to fold your towels😍 #towelfolding #guestbathroom #foldinghacks #towelhack #handtücherfalten #diyhacks #diy #hacks #badezimmer #towel #fyp

3,3 тыс. лайков, видео TikTok от Homebysusan (@home_by_susan): «Посмотри, как легко складывать полотенца😍 #towelfolding #guestbathroom #difoldinghacks #towelfhackal #handtückal #сделай сам #лайфхаки #badezimmer #полотенце #fyp». It’s A Wrap — Speed ​​Up — Мэрайя Кэри.

65,4 тыс. просмотров|

It’s A Wrap — Sped Up — Mariah Carey

thefoldinglady

TheFoldingLady

#fyp #home #fun #fancy #bathroom #towels

55.7K Likes, 126 Комментарии. Видео TikTok от TheFoldingLady (@thefoldinglady): «#fyp #дома #развлечения #причудливые #ванные #полотенца». Причудливое складывание полотенец для рук | Теперь кое-что добавим: Summer — Instrumental — Devinney.

3M просмотров|

Summer — Instrumental — Devinney

jordanreed

Jordan Reed

как завязать декоративное полотенце для рук на плите | устали от того, что полотенца для рук соскальзывают с плиты? #Handtowel #HandtoweLhack #Handtowels #HandtoweLhacks #CHRISTMASDECOR #CHRISTMASDECORATION #CHRISTMASDECORATIONS . CHRISTAWEL0004 #kitchenhacks #kitchenhack

554 лайка, видео в TikTok от Джордана Рида (@jordanreed): «как завязать декоративное полотенце для рук на плите | надоело, что полотенца соскальзывают с плиты? #handtowel #handtowelhack #полотенца для рук #ручные полотенца для рук #Christmasdecor #christmasdecorating #christmasdecorations #christmashandtowels #christmas #kitchenhacks #kitchenhack». Bejeweled — Тейлор Свифт.

13,4 тыс. просмотров|

Bejeweled — Тейлор Свифт

trusthopehome

Рэйчел 🔨🌿✂️

Ответить на @mitzi_zoey кто делал это неправильно?! #LifeHack #LearNontikTok #TikTokPartner #Momsoftiktok #TipsOfLife #Easypeasy #TheMoreYouk #Styletips

4.1K. Видео TikTok от Рэйчел 🔨🌿✂️ (@faithhopehome): «Ответьте @mitzi_zoey, кто делал это неправильно?! Полотенце для рук Взлом Задание — Tay Money.

45,4 тыс. просмотров|

The Assignment — Tay Money

lenniamc

LENNIA “Folding Queen 👑”

Reply to @kaydencerenapayne1 How to fold hand towels #foldingtowels #foldingtok #foldinghacks

77.1K Likes, 122 Комментарии. Видео TikTok от LENNIA «Folding Queen 👑» (@lenniamc): «Ответ @kaydencerenapayne1 Как складывать полотенца для рук #foldingtowels #foldingtok #foldinghacks». Простой способ сложить полотенца для рук Полотенца для рук Folding The Magic Bomb (Вопросы, которые мне задают) [Расширенный микс] — Hoàng Read.

4,4 млн просмотров|

Волшебная бомба (Вопросы, которые мне задают) [Расширенный микс] — Hoàng Read

ourcomfycozycorner

Вереск | Home Decor

Reply to @sawsansaid91 How to fold small hand towels #howtofold #smalltowel #handtowels #foldinghack #bathroomdecorideas #affordabledecorfinds

296 Likes, TikTok video from Heather | Домашний декор (@ourcomfycozycorner): «Ответить на @sawsansaid91 Как сложить маленькие полотенца для рук #как сложить #маленькое полотенце #полотенца для рук #foldinghack #decorideas #доступныйдекорфиндс». Сложите два угла вместе | Вот интересный способ сложить маленькие полотенца для рук или тряпки для стирки | Сложите все это пополам | …Как: Сложите маленькие полотенца для рук Разбейте мое сердце — Дуа Липа.

33,8 тыс. просмотров|

Разбей мое сердце — Дуа Липа

lenniamc

LENNIA «Folding Queen 👑»

Ответить на @tipsforadiva8 Как сложить полотенце для рук треугольником #foldinglaundry #laundrytok #foldinghacks

22.1K лайков, 95 комментариев. Видео TikTok от LENNIA «Folding Queen 👑» (@lenniamc): «Ответ @tipsforadiva8 Как сложить полотенце для рук треугольником #foldinglaundry #laundrytok #foldinghacks». Как сложить полотенце для рук треугольником Как сложить полотенце для рук треугольником Джордан — Райан Кастро.

997,2 тыс. просмотров|

Jordan — Ryan Castro

    Печь со складным отражателем в стиле оригами

    Мурат В
