Как установить точечные светильники: монтаж, подключение, схемы

Часто в современном дизайне помещений используются решения с подвесными или натяжными потолками, а также с конструкциями из гипсокартона, пластика или МДФ – разнообразные ниши и колонны. Так разграничивают рабочие зоны и дополняют пространство. Но любые конструкции и формы не выглядят эффектно без освещения. В этом случае частое решение – это установка точечных светильников. Давайте разберемся что это, и как это сделать своими руками.

Содержание:

1. Виды и различия

2. Типы ламп для точечных светильников

3. Преимущества и недостатки точечных светильников

4. Схема подключения на 220 В

5. Подключение точечных светильников на 12 В

6. Что нужно знать, прежде чем приступить к монтажу

7. Заключение

Виды и различия

Точечные светильники бывают встраиваемые, накладными, подвесными и внешними. Встраиваемые не имеют как такового плафона или корпуса, они состоят из крепежных частей, патрона и декоративной рамки, в патрон устанавливают лампочку, например, с цоколем GU10 или других типов. Декоративная рамка располагается на внешней стороне гипсокартона или другого облицовочного материала, то есть со стороны зрителя.

Встраиваемый точечный светильник

Иногда лампочка закрывается декоративным рассеивателем или дополнительной частью корпуса – внешними плафонами, «висюльками» и прочим.

Спот с внешним плафоном в виде кристалла

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Точечные источники света часто называются иначе – спот, не запутайтесь, когда будете искать их в магазинах и в разговорах со строителями.

Накладные точки удобно устанавливать для подсветки мебели, например, на полках, они не требуют наличия свободного пространства за плоскостью, как встраиваемые.

Накладные точки

Подвесные споты представляют собой что-то среднее между точечным светильником и люстрой.

Подвесные модели

Наружные споты могут по конструкции напоминать небольшие прожекторы, такие устанавливаются в галереях для подсветки картин, в магазинах для подсветки витрин и дома в качестве направленного источника света, например, над кроватью, чтобы было удобно читать перед сном.

Декоративные наружные модели для спальни

Стоит отметить, что точечными могут быть светильники необычных конструкций, таких как трековые осветительные системы, о них мы недавно публиковали статью на сайте, между прочим.

к содержанию ↑

Типы ламп для точечных светильников

Не менее важным параметром источника света является тип используемых ламп. Раньше в большинстве случаев в точечные светильники устанавливали галогеновые лампы и накаливания.

Галогеновая лампа для установки в спот

Позже в тренде были энергосберегающие компактные люминесцентные лампы.

В настоящее время светодиодные источники света занимают лидирующие места рынка.

Светодиодная лампа

При этом есть еще два варианта:

  1. Точечные светильники могут быть со сменной лампой, тогда можно установить источник света любого типа лишь бы подходил цоколь.
  2. Изделие с предустановленным светодиодом. В таком случае, если он сгорит, придется менять весь светильник или подбирать и перепаивать светодиод.
Светильник со встроенным светодиодом, лампочку в таком заменить нельзя.

Однако, кроме типа используемых источников света, следует учитывать и их напряжения. Наибольшее распространение получили две величины напряжения:

  1. 220 В.
  2. 12 В.

Напряжение в 12 В считается безопасным, поэтому крайне рекомендуется использовать его во влажных помещениях – в ванной и кухне. С другой стороны при той же мощности лампа на 12 В будет потреблять больший ток, это особенно важно для светодиодных ламп.

Набор для низковольтных точечных светильников: лампа и преобразователь

Для сравнения галогеновая лампа 220 В, мощностью 50 Вт питается током в 0.25 (Четверть) Ампера, 12 В 50 Вт чуть больше 4 Ампер. Разница почти в 20 раз. А если точечных светильников с такими лампами будет около 10?

Большой ток приводит к тому, что нужно будет использовать кабель большого сечения, это увеличивается стоимость системы в целом. Для светодиодных ламп это не столь существенно, поскольку токи в них будут ниже вплоть до 7–10 раз, как и потребляемая мощность.

Как подключить точечные источники света, и какой кабель использовать мы рассмотрим ниже.

к содержанию ↑

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

  1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
  2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
  3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
  4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
  5. Устройство спотов простое, поэтому система получается долговечной.
Интерьер с точечными светильниками. Равномерный свет и возможность разбить помещение на зоны.

Недостатки:

  1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
  2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.
к содержанию ↑

Схема подключения на 220 В

Вы можете выполнить подключение своими руками, если поймете принципы построения и сборки схемы. Простейший способ – это запитать все точки от одного выключателя с одной клавишей. Светильники подключаются параллельно, то есть к каждому из них подключается два провода – фаза и ноль.

Схема соединений с одноклавишным выключателем

 Чтобы разделить светильники на две группы нужно подключить схему к двухклавишному выключателю.

Схема соединений с двухклавишным выключателем. Третий провод – заземление

При монтаже светильников в подвесном потолке, разводка проводов происходит в пространстве между гипсокартонным листом и потолком, она получается скрытой от глаз и в то же время доступна для удобного монтажа и обслуживания.

Чтобы увеличить количество групп – установите еще один выключатель или пару, и аналогичным образом выполните разводку питающих кабелей.

Схема подключения на три группы светильников

Количество проводов зависит от количества групп. При этом через выключатель пускают фазный проводник, а нулевой провод обычно общий. Для этих целей подойдут марки кабелей ВВГ или NYM, а также ПВС и ШВВП. Количество жил и площадь поперечного сечения либо 2х1,5, либо 3х1,5. Кабель лучше прокладывать в пластиковой гофре, можно обойтись без неё, но гофра обеспечит дополнительную защиту от грызунов. Если к патронам светильников не подключены провода, то это подключение лучше выполнить термостойким проводом марки РКГМ либо надеть на обычные жилы защитную трубку из стекловолокна. Достаточно «хвостиков» длиной 15–20 см, а к ним уже подключать питающие фазу и ноль. Если есть такая возможность, то можно весь монтаж проводить проводом РКГМ, поскольку подвесные потолки чаще всего выполнены из горючих материалов – пластик, гипсокартон, МДФ и пр.

Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда. Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.

Шлейф и звезда для светильников

Достоинством шлейфа является экономия кабельной продукции. Недостатком то, что если провод отгорит от одного из светильников, скорее всего, приборы, подключенные после него, также не будут работать. Достоинством звезды является высокая надежность схемы, ведь каждый светильник подключается индивидуальным проводом. Недостаток – это большие затраты на такое количество проводников.

к содержанию ↑

Подключение точечных светильников на 12 В

Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.

Схема подключения к одноклавишному выключателю точечного светильника 12 В с трансформаторомСхема подключения к двухклавишному выключателю точечного светильника 12 В с трансформатором

Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.

Выбор мощности и типа трансформатора

Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.

Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.

Сетевой трансформатор на 50 Гц, с 220 на 12 В

Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.

Электронный трансформатор, внешний вид платы

Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.

На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

к содержанию ↑

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

  1. Определитесь со схемой расположения светильников по потолку.
Схемы расположения светильников по потолку

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

Набор коронок по дереву для точечных светильников

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

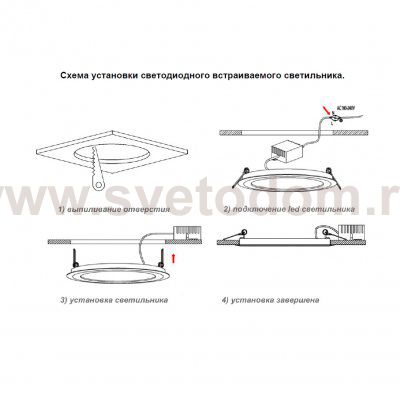

Монтаж светильника, проводки и источника питания

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

Порядок действий при монтаже

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

Монтажные платформы для установки точек в натяжном потолке

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Вырезание нужного диаметра для установки точки в платформу

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

Установка светильника в кольцо на полотне потолка

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

к содержанию ↑

Заключение

Установка и подключение точечных светильников своими руками не так сложны, как выбор конкретных моделей и схем расстановки по потолку. Сделать это вы сможете своими руками, понадобится минимальный набор строительных инструментов. Зато вы сэкономите на этой работе деньги и приобретете новые навыки.

Предыдущая

Светильники, браВарианты светильников для зеркала в ванной комнате — как выбрать и установить

Следующая

Светильники, браКак установить точечные светильники в гипсокартон если вы делаете это впервые

монтаж, как сделать точечный свет на потолке, как подключить потолочный светильник в подвесном потолке, установка спотов своими руками, размер отверстия

Содержание:

Подключение к напряжению 220 Вольт
Последовательное подключение
Параллельное подключение — схема
Как подключить приборы освещения на 12 Вольт
Как правильно выбрать мощность трансформатора
Монтаж точечных светильников
Натяжной потолок
Гипсокартонные потолки
Видео

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.


Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.


При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В то же время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

  • Лучевое соединение.
  • Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев.

Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.


Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.


При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.


Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.


Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным. Читайте также: «Потолочные светильники для ванной комнаты: нюансы использования».

Как установить низкопрофильные светодиодные светильники на кухне (сделай сам)

Превратите свою кухню в место, где вам понравится, с помощью этого инновационного проекта освещения.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Полдня

Сложность

Промежуточный уровень

Стоимость

$150 — $400

Введение

Превратите свою кухню в место, где вам понравится, с помощью этого инновационного проекта освещения.

Необходимые инструменты

  • Дрель
  • Круговой нож для гипсокартона или ручная пила для гипсокартона
  • Гибкое сверло
  • Кусачки для проволоки
  • Инструмент для зачистки проводов

такое серьезное улучшение с таким небольшим количеством времени и денег. Я потратил менее 350 долларов и всего четыре часа, чтобы украсить нашу кухню. Мои первоначальные намерения были строго практичными: я просто хотел получить лучшее освещение, чтобы облегчить приготовление пищи и уборку. Но замена единственного светильника яркими светодиодами преобразила комнату, удивив меня и поразив наших гостей.

НИЗКОПРОФИЛЬНЫЕ СВЕТОДИОДЫ СДЕЛАЛИ ЭТО ЛЕГЧЕ

Сначала я решил установить встраиваемые светильники в виде банок, чтобы они выглядели стильно и давали много света. Затем я наткнулся на эти ультратонкие светодиоды Halo от Eaton. Эти светодиодные фонари очень яркие (900 люмен) и имеют такой низкий профиль (менее 1/2 дюйма), что при необходимости их можно даже разместить прямо под балкой. Они рассчитаны на контакт с изоляцией и влажные помещения, поэтому их можно использовать в душе или даже на улице. Переключатель сбоку коробки позволяет регулировать цветовую температуру. Они также диммируются.

Все, что вам нужно, это источник питания, инструмент для вырезания круглых отверстий, кабель 14-2 NM-B, основные электрические инструменты и дрель. Коробка трансформатора преобразует 120 В в низкое напряжение и внесена в список UL как распределительная коробка с местом для ввода и вывода питания. Это позволяет вам получать питание от первого блока и соединять вместе столько источников света, сколько вы хотите. Возможно, вам придется ловить проволоку, но, кроме того, установка проста. Несколько компаний производят похожий продукт, но он был в наличии в местном домашнем центре.

ПЛАНИРОВАНИЕ РАБОТЫ

Если у вас есть чердак наверху, вы можете получить доступ к балкам оттуда, а не снизу, как я. Это упрощает ловлю проводов, но вам все равно придется копаться в изоляции. Перед началом работы снимите потолочное крепление и загляните внутрь распределительной коробки. В моей коробке был только один входящий кабель. Если в вашей коробке больше кабелей, проводка будет немного сложнее. Возможно, вам потребуется установить вторую распределительную коробку, потому что в коробке для этих светодиодных светильников можно разместить только два кабеля 14-2. Я заменил существующий светильник на светодиод, как и все остальные.

Если вы хотите установить стандартный светильник в центре потолка, вам все равно придется снять существующую распределительную коробку (фото 2), чтобы получить доступ к балкам. Затем, после установки новых фонарей, установите в то же отверстие ремонтную коробку. Все необходимое я нашла в домашнем центре. Два специальных инструмента значительно облегчили проект: регулируемый круговой резак для гипсокартона и 54-дюймовый. гибкое сверло.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 22 февраля 2021 г.

Похожие проекты

Популярные обучающие видео

Установка встроенного освещения для драматического эффекта (DIY)

Время

Несколько дней

Сложность

Расширенный

Стоимость

101–250 долл. США

9 Введение Придайте своей комнате потрясающий новый вид, установив встроенное освещение. Даже если у вас нет доступа к потолку с чердака, вы можете установить эти светильники, следуя приведенным здесь инструкциям. Вам также не придется ломать потолок. Мы покажем вам, как добавить эти светильники в вашу комнату с минимальным разрывом потолка и исправлением. Вы также можете использовать эти методы проводки для установки других типов потолочного освещения.

Требуется инструменты

  • 4-в-1 отвертка
  • Shywall Saw
  • Электрическая лента
  • Fish Tape Reel
  • Hacksaak Blade
  • Hammer
  • Igle-Nose Pliers
  • Non-Cont-Cont-Cont-Cont-Cont-Cont-Cont-Cont-Cont-Cont-Cont-ContAcer
  • . дрель/шуруповерт
  • Стремянка
  • Устройство для поиска гвоздей
  • Рулетка
  • Канцелярский нож
  • Тестер напряжения
  • Инструмент для зачистки проводов/нож

Установка встроенного освещения с минимальным разрывом

Эффектное освещение

Семейный мастер на все руки

Встраиваемые светильники создают эффектный свет в комнате.

Встраиваемое освещение

Светильники придают помещению эффектный вид. Подумываете о добавлении встроенных светильников или горшечных светильников, но не хотите вырывать весь потолок, чтобы сделать это? К счастью, вам это не нужно. С небольшой изобретательностью и специальными корпусами для реконструкции вы можете установить целую комнату встраиваемых светильников или канистровых светильников с минимальным разрывом гипсокартона и исправлением.

Мы покажем вам, как установить встроенное освещение, корпус и протянуть провода через узкую, удобно расположенную щель, прорезанную в потолке. Методы, которые мы вам покажем, будут работать практически в любой ситуации, но если вам посчастливится иметь доступ к потолку с чердака, работа будет еще проще. Однако это проект не для новичков. Вы должны знать основы подключения проводов и установки электрических коробок.

В этой статье мы сосредоточимся на встраиваемых светильниках (также называемых светильниками в виде банок, горшками или канистрами), хотя вы можете установить любой другой тип светильников, используя те же методы для прокладки провода. В зависимости от вашего выбора светильника, лампы и отделки встраиваемые светильники могут обеспечивать общее или акцентное освещение. В этой истории мы устанавливаем ряд 4-в. низковольтные светильники диаметра, которые лучше всего подходят для обеспечения акцентного освещения. Они работают от обычного бытового тока, но имеют встроенные трансформаторы для питания низковольтных галогенных ламп. Мы покажем, как добавить второй переключатель для управления группой из 5 входов. встраиваемые светильники диаметром, предназначенные для обеспечения общего освещения.

Как установить встроенное освещение: начертите план освещения

Эта комната является конечным результатом хорошего плана освещения.

Начните с рисунка и закончите вот таким освещением. Заблаговременное планирование является ключом к правильному расположению источников света. Начните с измерения вашей комнаты. Используя миллиметровую бумагу, сделайте чертеж в масштабе, в котором 1/4 дюйма равняется 1 футу. Сделайте набросок расстановки мебели и любых настенных элементов, которые вы хотите подчеркнуть. Решите, чего вы хотите добиться с помощью света. Например, вы можете захотеть обеспечить акцентное освещение для любимого произведения искусства, добавить рабочее освещение в зону вашего хобби и улучшить общее освещение комнаты.

Отнесите свой рисунок в салон освещения, где вам помогут с дизайном. Квалифицированный продавец осветительных приборов поможет вам выбрать правильное сочетание корпусов встраиваемых светильников, декоративных элементов и ламп, а также определить идеальное расположение светильников на потолке. Если вы уверены в своих способностях к планированию, покупайте светильники в домашнем центре. Вы сэкономите немного денег, но у вас будет меньший выбор светильников на выбор. Не забудьте получить разрешение на электроснабжение в местном строительном отделе и проверить работу, когда закончите.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Подключение встраиваемого освещения: Снимите старую коробку

Протяните шнур через отверстие для розетки.

Семейный мастер на все руки

Опустите утяжеленную нить через отверстие в верхней пластине и привяжите к ней конец троса. Потяните кабель вверх и проложите его к отверстию переключателя. Независимо от того, выбираете ли вы выключатель или розетку для подачи питания, замените существующую электрическую коробку на новую. На фото 2 показано как. Убрав старую коробку, вы сможете использовать отверстие для ловли нового кабеля (фото 6). Затем определите требуемый размер коробки и установите новую коробку для реконструкции, достаточно большую, чтобы безопасно вместить все провода (Фото 11). Мы использовали 20-cu.-in. пластиковая коробка. Убедитесь, что в новой коробке есть встроенные кабельные зажимы.

ВНИМАНИЕ:

Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Вырежьте прорезь для легкого доступа

Вам понадобятся прорези в потолке для проводки и корпусов.

Вам придется вырезать отверстия в потолке для установки встраиваемых светильников. Теперь, когда вы нашли источник питания и у вас есть план, показывающий расположение встроенного освещения и выключателей, пришло время выяснить, как вы будете прокладывать кабели. Начните с поиска элементов потолочного каркаса (балки) с помощью искателя шпилек и определения направления их движения. Обычно они расположены на расстоянии 16 или 24 дюйма по центру. Нарисуйте расположение балок на плане освещения. Теперь нарисуйте маршрут кабеля. Мы установили стандартный корпус встраиваемого светильника в слот, где у нас был доступ к потолочному каркасу. В других местах мы установили корпуса для реконструкции, которые монтируются в отверстие, вырезанное в гипсокартоне.

На рис. А показано, как мы проложили кабели для освещения. Убедитесь, что соединительные коробки на корпусах для реконструкции указаны для «сквозной ответвленной проводки», чтобы вы могли провести по крайней мере один кабель и один кабель к следующему устройству. Проверьте маркировку на корпусе, чтобы быть уверенным. Некоторые встраиваемые распределительные коробки позволяют использовать более двух кабелей.

Если у вас нет доступа к балочным пространствам с чердака, снимите с потолка кусок гипсокартона шириной от 12 до 16 дюймов (фото 1). Вырежьте прорезь перпендикулярно балкам на расстоянии около 6 дюймов от стены и сделайте ее достаточно длинной, чтобы вместить все пространства балок, в которых будет находиться утопленное приспособление и источник питания. В идеале отверстие должно быть на одной линии с выключателем и источником питания, чтобы вы могли использовать его для сверления верхней пластины (фото 4). Если нет, возможно, вам придется вырезать еще одно отверстие.

Прежде чем вырезать какие-либо отверстия, сделайте небольшое отверстие и измерьте глубину балок, чтобы убедиться, что встраиваемые светильники подходят. Большинству корпусов требуется около 7 дюймов. Посмотрите в прорезь с фонариком, чтобы проверить каждое пространство балки на наличие препятствий. Затем измерьте и отметьте центр каждого встроенного светильника в соответствии с вашим планом, регулируя положение по мере необходимости, чтобы избежать балок и других препятствий. Наконец, разметьте и вырежьте отверстия для корпусов (Фото 1).

ОСТОРОЖНО:

Некоторые изоляционные материалы, потолочные покрытия, штукатурка и шовные массы, изготовленные до 1979 года, содержат асбест. Вдыхание асбеста может вызвать рак и другие проблемы со здоровьем. Позвоните в местный отдел здравоохранения для получения информации о тестировании на асбест.

Шаг 12

Установите накладку и лампы.

Семейный мастер на все руки

Вызовите для осмотра электрооборудования, затем залатайте и покрасьте потолок. Закончите, установив планки и лампы в соответствии с вашим планом.

Выберите кабель в соответствии с номиналом цепи — калибр 14 для 15 ампер и калибр 12 для 20 ампер. На фото 4 – 7 показаны способы сверления и ловли кабеля в пластиковой оболочке.

Вот несколько советов:

  • Размотайте, отрежьте и выпрямите трос как минимум на 15 % длиннее, чем, по вашему мнению, вам понадобится, прежде чем протягивать его через раму.
  • Оставьте около 2 футов дополнительного кабеля в каждом отверстии.
  • Прикрепите кабель скобами к балкам там, где у вас есть доступ (Фото 8).
  • Пропустите только один или два кабеля через каждые 3/4 дюйма. отверстие, которое вы просверлили. Держите отверстия на расстоянии не менее 2 дюймов от верха и низа балок.
  • Зачистите 12 дюймов оболочки кабеля перед тем, как вставить кабель в электрическую коробку. Обшивка должна выходить за пределы зажима на 1/4 дюйма (Фото 10).

После прокладки кабелей выполните окончательные соединения в светильниках, выключателе и розетке (фото 8 и 11 и рис. B) и установите реконструируемые кожухи на потолке (фото 9).). Если вы используете низковольтные лампы, такие как наши, и хотите их приглушить, установите специальный магнитный диммер. Замените потолочный гипсокартон и залатайте потолок после того, как инспектор по электрике утвердит работу. Затем покрасьте потолок и, наконец, установите встраиваемые светильники и светильники (Фото 12). Следуйте инструкциям, прилагаемым к вашему встраиваемому светильнику, для точных процедур установки.

Покупка встраиваемых светильников

Встраиваемый светильник в сборе состоит из корпуса (фото 8 и 9), обшивку (Фото 12) и лампу. На этикетках внутри корпуса перечислены совместимые стили отделки и лампы для каждого из них. Отклонение от спецификаций может привести к неэффективному освещению и, что более важно, к опасному перегреву.

Домашние центры предлагают широкий выбор базовых корпусов и отделки по цене от 20 до 40 долларов в зависимости от стиля. Вам придется заказывать менее распространенные огни, такие как 4-дюймовый. низковольтные светильники, которые мы используем. Световые салоны обычно имеют более широкий выбор и продавцов, которые могут помочь вам спроектировать освещение и заказать светильники.
