Откатные ворота своими руками - чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками - чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих "бесплатный" чертеж при покупке их товара итд.

"ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ"

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено - D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот - сложнее "накосячить"
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах - Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.

Тоже самое с направлением открытия - в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот - SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5. 4м - SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.

На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.


Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)



Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м - STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма - ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм - перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй - в конце. Вот собственно и все ньюансы.


На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:



Как сделать откатные ворота своими руками - подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия.

 Рассмотрим их преимущества: простая кинематика - откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении - их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие - так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя - ворота будут проклевывать и тяжело "ходить", если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой - эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны - нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте - здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем "банкетку" см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень "чистого пола" (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.

В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в "чистый ноль" двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы - убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей - все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:


Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки - профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние "а" равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние "b" равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с "высокой волной", сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не "повело" трубы, соблюдаем принцип "шахматного порядка" Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в "шахматном порядке", иначе раму ворот и направляющую от сварки может "повести" и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не "задран" вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5. 5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После "накатываем" на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и "прихватываем" сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы - нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал - возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики "обхватывали" ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.


Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар - регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также "выйти из положения" при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не "завален", то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе "под ключ на фирмах". Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота - сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см. ) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.  Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

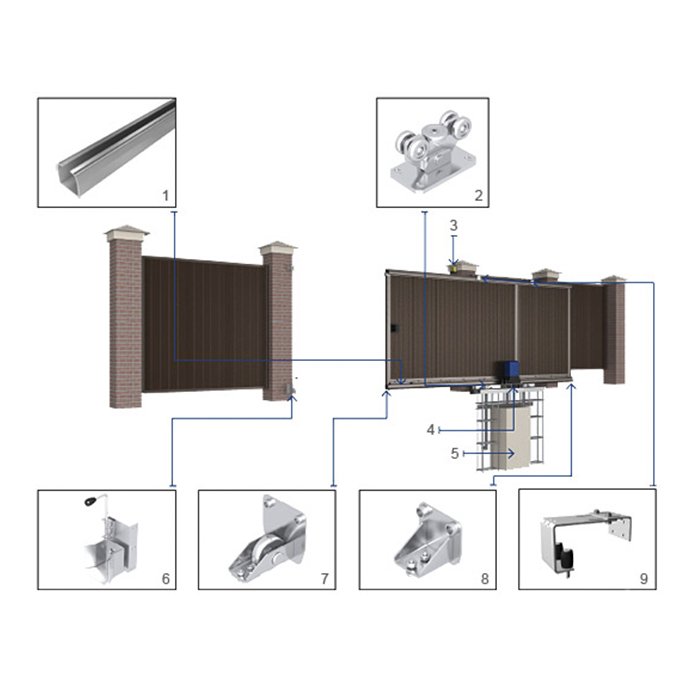

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать ...

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод ...

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

  • Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
  • Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м. , то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

  1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
  2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

  1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
  2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
  3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
  4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
  5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
  6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
  7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

  • возможности замены роликовых опор, если они выйдут из строя;
  • регулировки высоты ворот касательно земли;
  • точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Оцените статью: Поделитесь с друзьями!

Откатные ворота своими руками легко и недорого

Несмотря на дороговизну, популярность откатных ворот постоянно возрастает. При наличии необходимых механизмов и фурнитуры, а также определенных навыков сварки, можно изготовить откатные ворота своими руками, что выйдет значительно дешевле.

Достоинства и недостатки

Подобная конструкция отличается определенными недостатками, однако преимуществ у нее значительно больше:

  • не мешает проезду транспортных средств и позволяет неплохо сэкономить пространство;
  • нижние крепления в консольных системах обеспечивают функциональность в любом климате;
  • отделку можно выполнить из различных материалов, таких как ковка, профнастил либо вертикальная обрешетка;
  • богатый выбор вариантов;
  • исключается провисание петель;
  • выбор автоматики осуществляется индивидуально.

К недостаткам следует отнести:

  • финансовые затраты превышают стоимость распашных ворот на 15%;
  • крепление привода, а также консольной части требует дополнительного основания;
  • необходимо большая площадь вдоль забора.

Незначительность недостатков несоизмерима с преимуществами откатных ворот.

Типы конструкций

Существует несколько видов подобных ворот, отличающихся принципом обустройства и функциональностью:

  1. Подвесные. Эта тяжелая, но достаточно надежная конструкция пользуется огромной популярностью с времен СССР. Для проезда грузового транспорта, металлическую балку устанавливали на большой высоте. Сейчас такая конструкция применяется редко ввиду ее материалоемкости и ограниченности габаритов проема.
  2. Консольные. Эти ворота сумеют устоять в любую непогоду и являются идеальным вариантом для многих климатических зон России. Конструкция устанавливается на мощное бетонное основание, создаваемое сбоку проема.
  3. Механические. Перемещение выполняется вручную. Имеют более низкую стоимость и легкую установку. Данная схема откатных ворот подойдет для редко посещаемых дачных участков.
  4. Автоматические. Оснащенные ПДУ, а также электроприводом, являются абсолютной противоположность механическим. Оптимальный вариант при регулярном использовании.

Внимание! Откатные ворота нуждаются в свободной площади вдоль забора, размеры которой соответствуют габаритам проема.

Откатные ворота своими руками: особенности расчета

Грамотный расчет конструкции относится к наиболее важному этапу, который нельзя проигнорировать. Это поможет определить конечный вес, а также подобрать соответствующие механизмы, способные выдержать нагрузку.

Откатные ворота чертеж: данные высоты и ширины проема

Чтобы определить будущую ширину ворот, потребуется замерить:

  • ширину проема;
  • расстояние между центральными точками кареток;
  • технологический отступ для перемещения ворот.

С учетом полученных параметров, составляется чертеж откатных ворот с указанием всех размеров.

Расчет противовеса

Чтобы створки оставались уравновешенными, необходимо просчитать противовес. Его длина должна превышать или равняться 40% ширины самой створки. Эти расчеты помогут определить требуемое расстояние вдоль забора для отката конструкции.

Расчет веса

Зная вес материалов, эти расчеты произвести не сложно:

  • стальной лист, имеющий толщину равную 2 мм, весит порядка 17 кг/кв.м;
  • вес профнастила равняется 4 кг к каждому квадратному метру.

Если каркас будет размером 2*4 метра, вес ворот составит приблизительно 200 кг. Эти данные помогут определиться с выбором направляющей балки.

Расчет прочности фурнитуры

Чтобы изготовленная конструкция безупречно работала в любую погоду, прочность комплектующих должна превышать предполагаемую массу ворот. Кроме того, следует учитывать боковой момент, что соответствует 800 кг/м. Соответственно, каждой опоре достанется не более 180 кг.

Внимание! Приобретая роликовые механизмы нужно убедиться, что они имеют порядка 30% запаса в отношении веса ворот.

Дополнительные расчеты

Создавая откатные ворота своими руками нужно уделить внимание количеству анкеров, прочности опор роликовых кареток. Просчитывая закладные, исходят из 60% общей массы, которые необходимо разделить на будущее количество закладных.

Устройство

В конструкциях данного вида ворот содержатся следующие комплектующие:

  • роликовые опоры;
  • направляющая балка, способная принимать запланированную массу;
  • концевые (упорные) ролики;
  • уловители, как нижний, так и верхний;
  • кронштейн, удерживающий створки;
  • подставка для установки опоры, организующей перемещение.

Роликовые опоры, воспринимающие нагрузку, должны располагаться на бетонном основании.

Створка

Конструкция створки должна обладать достаточной жесткостью, позволяющей функционировать в гололедицу и сильный ветер. Кроме того, чтобы исключить провисание под собственной массой, ее дополнительно снабжают ребрами жесткости.

Выбор комплектующих

Чтобы определиться с выбором комплектующих, следует учитывать вес и габариты створки. Для этого проводятся несложные расчеты. Несущая рельса базовой комплектации имеет 6-метровую длину. Поэтому, для правильного подбора комплектующих, к длине створки добавляется 40%. Кроме того, подбор можно осуществлять с учетом предстоящих нагрузок и габаритов направляющей балки.

Внимание! Когда проем запланирован более 4 м, покупая комплектующие, ориентируются на нагрузки порядка 500 кг.

Откатные ворота своими руками: монтажные работы

Полотно должно перемещаться вдоль забора со стороны участка. Исходя из этого, подготавливается место. Процесс монтажа содержит 4 этапа:

  • сооружение фундамента;
  • проведение электропроводки;
  • монтаж ответного столба;
  • установка автоматики.

Выполнение всех этапов соответствует определенным требованиям.

Изготовление фундамента

Прежде всего, выполняется разметка, для которой от забора отмеряется 50 см, равные ширине фундамента. Чтобы определить периметр предполагаемого фундамента, необходимо отмерять расстояние, соответствующее откату. Если использовать опорные столбы не представляется возможным, ставится ответный столб. Решив использовать автоматику, необходимо приготовить место для проведения проводки, используя металлопластиковую трубу, диаметром порядка 25 мм.

Глубина траншеи под фундамент должна соответствовать требованиям конкретного региона. Для создания закладного элемента используется швеллер, соответствующий длине траншеи. Укрепление фундамента проводится 12-миллиметровой арматурой, соединенной в поперечные связи, а также приваренной к швеллеру, выставленному при помощи уровня.

Установка

После застывания основания делается разметка при помощи шнура, определяющего направление перемещения ворот. На закладной размещаются каретки, максимально удаленные одна от второй. Установив ворота на направляющем рельсе, их выставляют на каретках. Проверив установку уровнем, каретки прихватываются сваркой, а стык между закладной и каретками заваривается.

Установка тележки потребует сделать отверстия в несущей. Для этого ослабляются верхние гайки, прикрепляющие к плоскости тележки, и слегка покатывают ворота. При свободном движении створки гайки затягиваются, при затруднении перемещения крепления ослабляются. Затем конструкция откатных ворот нивелируется, поправляются имеющиеся перекосы тележек.

Пришло время установить концевой ролик на несущий профиль, хорошо затянув болтами. Для выполнения концевого упора в ручном перемещении ворот, крышка ролика закрепляется сваркой на профиле. Для предотвращения укатывания снега в ролики, на внутреннюю сторону монтируются заглушки для профиля.

Каркас ворот нужно обшить профилированным листом, соответствующим размерам створки. Крепление обшивки выполняется саморезами либо заклепками, укладывая следующие листы внахлест. По завершению установки выполняется монтаж автоматики, закрепив зубчатую рейку.

Откатные ворота своими руками: выбор автоматики

Для правильного выбора необходимо учитывать вес и габариты ворот:

  • в проемах, превышающих 4 м можно использовать привод не более 600 кг;
  • для проемов свыше 4 м применяются приводы от 600 до 1300 кг;
  • при интенсивной эксплуатации ворот потребуются приводы свыше 1300 кг.

Окраска

После предварительного обезжиривания поверхностей, металлические элементы окрашивают. Поверхности зачищаются и шлифуются болгаркой, а недоступные места протираются ацетоном. Грунтовку наносят равномерно, не допуская разводов. Это обеспечит идеальное окрашивание, защитив конструкцию от коррозии.

Необходимые инструменты для работы

Собираясь сооружать откатные ворота своими руками, потребуется запастись следующими инструментами:

  • сварочным инверторным материалом;
  • болгаркой с дисками;
  • воздушным компрессором;
  • электродрелью;
  • пассатижами;
  • рулеткой;
  • клепателем;
  • уровнем.

Распространенные ошибки

При отсутствии определенного опыта для выполнения подобных работ, часто допускаются следующие ошибки:

  • плохая подготовка фундамента;
  • неграмотный монтаж;
  • неправильно проведенные расчеты;
  • попадание к подшипникам песка;
  • неаккуратное окрашивание;
  • глубина траншеи меньше промерзания грунта.

При грамотно проведенном монтаже, ворота легко передвигаются, фиксируясь в крайних точках.

Делаем откатные ворота на роликах своими руками: пошаговая инструкция по изготовлению

Откатные ворота своими руками считаются одним из лучших вариантов обустройства въезда в частные владения. Несмотря на определенную сложность конструкции, при наличии элементарных навыков сварочных и слесарных работ их можно сделать надежными и привлекательными. Для этого надо правильно составить чертеж, соблюдать определенные правила монтажа и качественно осуществлять все технологические операции.

Сущность конструкции

Откатные или раздвижные ворота представляют собой створку (или несколько створок), перемещающуюся вдоль забора. В отличие от распашного варианта они не требуют дополнительной площади при открывании и легко поддаются автоматизации процесса открывания/закрывания.

В принципе, возможно использование откатных ворот таких типов.

Рельсовая (наземная) разновидность

В этом случае створка перемещается по рельсу, уложенному в земле. Это один из самых ненадежных вариантов, т.к. направляющая рельса забивается грязью, что мешает движению. Кроме того, рельс просто нарушает ровность покрытия при въезде.

Подвесная конструкция

В ней предусмотрена установка над воротами балки с направляющей для перемещения створки. Она считается наиболее простой, но имеет существенный недостаток — ограничение по высоте.

Консольный тип

В этой конструкции створка в пределах проема ворот свободно подвешена, т.е. не связана с какими-либо элементами сверху или снизу. Перемещение осуществляется за счет боковой консоли. Вся система крепления и перемещения расположена сбоку от проема, а потому совершенно не мешает проезду (проходу).

С учетом недостатков отдельных конструкций, наибольшей популярностью пользуются консольные, откатные ворота. Они более сложны в изготовлении, но отличаются надежностью, удобством и привлекательным внешним видом. Исходя из этого, в дальнейшем именно этому варианту уделено основное внимание.

Принцип конструирования

Ворота консольного типа имеют такие принципиальные отличия. К створке надежно приваривается сбоку консоль, причем ее масса должна компенсировать вес самой створки, уравновешивая конструкцию в закрытом состоянии. Внизу консоль имеет направляющую, перемещающуюся по роликам.

Система роликов располагается в откатных тележках, прочно закрепленных на фундаменте. Вся откатная система размещается сбоку от проема ворот. В закрытом состоянии створка перекрывает проем, а консоль остается за его пределами. При открывании полотно полностью сдвигается за пределы проема. Таким образом, полная длина откатной системы должна быть не менее длины створки с консолью.

Как можно укрепить ворота и защититься от взлома смотрите в статье Как защитить свой гараж от плохишей: защищаем ворота от взлома.

Схема консольных работ показана на фото 1. Основу конструкции ворот рассматриваемого типа составляет каркас (рама), включающая створку и консоль. Снизу он имеет направляющую, охватывающую ролики откатной тележки. Для формирования створки рама облицовывается профнастилом, металлическим листом, сеткой и другими материалами. Принцип установки рамы иллюстрирует фото 2.

Другой важнейший элемент — откатная тележка (фото 3). Ее стандартная конструкция предусматривает 4 пары роликов, установленных на стойке. Она, в свою очередь, закреплена на площадке, которая устанавливается на фундамент с помощью анкеров.

Секреты монтажа ворот из профнастила смотрите в источнике Ворота из профнастила своими руками: изготовление и установка.

Для обеспечения работы откатных ворот требуется дополнительные элементы:

  1. Верхний и нижний ограничитель (уловитель). Эти элементы устанавливаются на противоположной стойке ворот снизу и сверху. В них створка заходит в полностью закрытом состоянии, что уменьшает боковое качание ее при ветре и механических воздействиях.
  2. Несущая балка. Она воспринимает на себя вес створки с консолью. Ее размеры зависят от массы конструкции.
  3. Концевой ролик. Он устанавливается на входе в откатную систему и предназначен для поддержания створки в открытом состоянии. Кроме того, он обеспечивает бесшумность работы.
  4. Упрочняющая плата для устранения боковых изгибов полотна.

Важно! При автоматизации процесса дополнительно потребуется электродвигатель, редуктор, система управления и контроля, а также крепежная площадка.

Изготовление откатных ворот

Монтаж и изготовление откатных ворот консольного типа осуществляется в несколько этапов: подготовительные работы, возведение фундамента и опорных столбов, изготовление каркаса и облицовка его, установка откатных тележек, монтаж комплектующих элементов. Работы должны начинаться с полноценного проектирования, включающего расчет прочностных характеристик и разработки чертежей.

Для изготовления волот потребуются такие инструменты: сварочный аппарат и электроды диаметром 3-4 мм; болгарка с отрезными и шлифовальными дисками; ножовка по металлу; кувалда и молоток; электродрель; напильники; зубило; ключи гаечные; плоскогубцы; измерительные инструменты (рулетка, штангенциркуль, металлическая линейка, строительный уровень, отвес, угольник). Для формирования фундамента нужно иметь лопату, лом, емкость для раствора, мастерок и шпатели, вибратор.

После выбора проекта и разработки чертежей с деталировкой можно приступать к подготовке места для установки конструкции. Проем тщательно очищается от мусора и выравнивается по горизонтали с использованием уровня. Размечаются места установки откатных тележек. Отдельно подготавливается площадка для проведения работ, на которой свободно поместится вся рама в горизонтальном положении, и где можно осуществлять сварочные работы.

Фундамент и опорные столбы

Первый шаг изготовления ворот — сооружения их опорных столбов, ограничивающих проем. Они могут изготавливаться в виде кирпичных колонн, из деревянного бруса, металлической трубы или швеллера. Фундамент для них должен иметь глубину не менее глубины промерзания грунта (обычно не менее 1 м). При установке столба не следует забывать о закладных элементах (снизу и сверху), к которым впоследствии будут крепиться ограничители (уловители).

Фундамент откатной системы сооружается сразу за опорным столбом ворот сбоку. Его схема показана на фото 4. Вначале, роется П-образная траншея, причем ее край располагается вплотную к забору. Длина траншеи составляет порядка половины ширины проема, т. к. длина консольной части устанавливается порядка 40-50% от ширины створки. Глубина ямы под колонну — не менее 1 м, а соединяющей траншеи — 60-65 см. Ширина — 50-60 см. На дно траншеи засыпается подушка из песка и гравия толщиной 10-15 см.

Следующий шаг — изготовление закладочного элемента. Он изготавливается из швеллера шириной не менее 12 см, а длина равна длине траншеи. Вертикально вниз к нему приваривается стальная арматура (по 4 штуки с каждого конца, длиной порядка 1 м) диаметром 10-12 мм. Этот элемент устанавливается в траншею, и производится заливка бетона. Располагаться швеллер должен площадкой вверх четко на уровне поверхности земли. Важно, обеспечить его строгую горизонтальность, для чего используется строительный уровень. Закладочный элемент размещается параллельно забора, как можно ближе к нему.

Изготовление рамы

Важнейший этап — сварка рамы ворот. Стандартная конструкция показана на фото 5. В качестве материала можно использовать профилированную трубу (65×44×2-3 мм, перемычки — 45×25×1-2 мм), уголок (не менее 60 мм), швеллер (ширина от 50 мм). Работы проводятся в следующем порядке:

  1. Очистка всех металлических деталей от ржавчины с помощью металлической щетки.
  2. Сварка каркаса по периметру. Контроль прямоугольности.
  3. Приваривание перемычек (обрешетки).
  4. Закрепление упрочняющей платы из комплекта.
  5. Приваривание снизу направляющей. Рекомендуется делать прихваты длиной 30-50 мм с шагом 40-50 см.

После завершения сварочных работ проверяется правильность формы, и зачищаются швы.

Монтаж конструкции

Монтаж откатных ворот осуществляется в таком порядке:

  1. Установка передней откатной тележки. Она закрепляется на закладном швеллере в месте расположения ближней колонны фундамента. Для крепления в основании тележек предусмотрены отверстия, через которые пропускаются болты. С помощью ключей площадка прочно прикручивается гайками. Переднюю тележку следует расположить на расстоянии порядка 15 см от проема.
  2. Установка задней откатной тележки. Она монтируется аналогично предыдущему случаю. Важно, четко выставить ее относительно первой тележки. Откорректировать высоту можно прокладками, устанавливаемыми под основание. Оси роликов обеих тележек должны располагаться строго горизонтально.
  3. Направляющая рамы ворот устанавливается на ролики задней тележки, а затем вся конструкция осторожно накатывается на переднюю опору. Проверяется правильность расположения рамы и свободность ее перемещения. После проверки площадки тележек обвариваются по периметру.
  4. В самом начале закладного швеллера закрепляется концевой ролик.
  5. На опорных столбах ворот закрепляются нижние и верхние ограничители (уловители). Если они бетонные, каменные или кирпичные, то для крепления используются закладные элементы. К металлическим столбам ограничители привариваются.
  6. Облицовка створки. Ее лучше производить после установки, чтобы не утяжелять конструкцию до монтажа.

Собранную конструкцию следует тщательно проверить. Ворота должны двигаться достаточно легко, без перекосов и продольных колебаний. Просвет внизу следует оставлять порядка 5-7 см. В закрытом состоянии створка должна четко фиксироваться в уловителях.

Возможности автоматизации

Важное преимущество откатных ворот — возможность автоматизации открывания/закрывания. Такой вариант надо предусматривать на стадии проектирования. В нем между откатными тележками прокладывается монтажное основание. На направляющей рамы закрепляется рейка зубчатого типа, которая передает движение от шестерни. К этой шестерни через редуктор, подается вращательное движение электродвигателя. Устанавливается она примерно в центре откатной системы.

Еще до закрепления закладного элемента в фундаменте необходимо проложить питающий электрокабель. Электрическая подводка должна иметь собственный щиток с автоматическим выключателем, защитным устройством и сигнальной лампочкой. Электрическая схема составляется согласно инструкции.

Откатные ворота удобны в использовании и не требуют площади для открывания. Они приобрели широкую популярность в загородных и частных домах. Смонтировать их можно своими руками, что значительно сократит расходы. Важно помнить, что аккуратность нужна не только в процессе изготовления, но и при контроле правильности установки. Любые незапланированные колебания полотна могут привести к быстрому выходу из строя конструкции. Если нет уверенности в собственных силах, то лучше обратиться к профессионалам.

Самодельные откатные ворота своими руками

Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.

Откатные ворота

При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.

Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.

Преимущества самодельных откатных ворот

Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

Схема откатных ворот

План самостоятельного создания откатных ворот

Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.

Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.

Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.

Для самостоятельной установки потребуется:

  • Подготовленные опорные столбы;
  • Создание фундамента для конструкции;
  • Проведение электропроводки под автоматику;
  • Создание ворот;
  • Монтаж конструкции.

Конструкция откатных ворот

Опорные столбы

Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.

Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.

Дабы цемент полностью застыл, потребуется подождать не менее одной недели.

В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.

Откатные ворота – схема

Создание фундамента под откатные ворота

Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.

На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.

Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.

            Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.

Элементы откатных ворот

Нарезка, сварка и покрасочные работы

После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.

Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.

На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.

После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.

Установка ворот

Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.

На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.

Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.

Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.

Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.

Откатные ворота своими руками | (Схема, Чертёж, Монтаж)

Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.

Главные особенности откатных ворот

Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

Откатные одностворчатые ворота из металлопрофиля

Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:

Степень автоматизации открытия и закрытия ворот

По этому параметру различают два типа конструкций:

  1. Механические;
  2. Автоматические.

Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.

Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.

Классические одностворчатые ворота откатного типа с автоматическим управлением

Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.

Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.

Автоматика для откатных ворот

Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:

Кнопка «пуск»

Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.

Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги

Пульт дистанционного управления (ПДУ)

Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.

Ворота на пульте ДУ

Модуль GSM

Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.

Ворота с использованием GSM технологии

Устройство и конструкция ворот откатного типа

По этому критерию раздвижные ворота раздвижного делятся на три разновидности:

  1. Рельсовые;
  2. Подвесные;
  3. Консольные.
  • Рельсовые ворота — являются самым простым вариантом в изготовлении. Щит вместе с рамой посредством роликов перемещается по специальному направляющему рельсу, закрепленному на основании. Данный тип конструкции можно использовать на различных проемах, но наиболее востребованным является проем — минимальная ширина и высота которого составляет 7 м и 2.4 м (соответственно).

Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.

Подвесное воротное устройство рельсового типа

  • Подвесные ворота — очень похожи на их рельсовые аналоги, за исключением того, что направляющий рельс размещается в верхней части конструкции, а щит вместе с рамой подвешен к нему посредством роликов. Таким образом, подобные конструкции, устанавливают определенные ограничения на высоту проезжающего транспорта, которая зависит от уровня расположения направляющего рельса.

Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.

Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.

Монтаж подвесных ворот выполняется очень быстро и просто

  • Консольные ворота — не имеют каких-либо ограничений в плане высоты проема. Также нет необходимости в обустройстве фундамента по длине конструкции, это объясняется — отсутствием направляющего рельса.

Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).

Консольные (сдвижные) въездные ворота на даче

Количество откатных створок

Здесь можно выделить два типа откатных ворот:

  1. Одностворчатые;
  2. Двухстворчатые.

Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.

Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.

Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

  • аппарат для сварки;
  • столярные струбцины;
  • болгарка с отрезными и шлифовальными дисками;
  • мерная лента или рулетка длиной от 7м;
  • мел или карандаш;

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

  • Чтобы изготовить надежные и прочные раздвижные ворота, которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм. Оптимальным вариантом является труба с прямоугольным сечением 60×40.
Сварочные работы
  1. Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
  2. Чтобы внутренние углы рамы были прямые и имели ∠90°, сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
  3. Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться. Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

Силовая рама из армированного каркаса и швеллера

  1. Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
  2. Сверху каркаса приваривается швеллер;
  3. Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

Установка основания в землю

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.




Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

  1. Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
  2. Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
  3. Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

Крепление трубы к кирпичной опоре

Крепление П-образного профиля к кирпичной опоре

  1. В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
  2. Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.

Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.

Схема установки нижнего уловителя на трубе

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.

При выборе автоматики следует обратить внимание на следующие параметры:

  • Вес и тип конструкции створки;
  • Условие и частота эксплуатации ворот;
  • Рабочий интервал температур и мощность двигателя.

Совет! Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

Вывод из прочитанного

Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.

🧰 Как сделать откатные ворота

Введение

Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с помощью устройства «надстройки под воротами», которое должно было подниматься каждый раз, когда использовались ворота. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.

Так что давай покончим со старым и займемся новым.

Мне нужны откатные ворота, сделанные исключительно из бревна.

Раньше я никогда не делал и не устанавливал раздвижные ворота, поэтому я заскочил к местным производителям ворот, чтобы получить пару идей.

Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации.Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.

Поскольку я не мог найти местную компанию по производству ворот, которая действительно производила деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные. Стр. 2.

Деревянные ворота покоробятся?

Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.

Что делать, если ворота деформируются?

Ааа, есть запасной план.Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обвести кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость. Однако не думаю, что до этого дойдет.

Компоненты ворот

Кроме ворот, мне потребовались гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки.Я решил создать свой собственный. Стр. 2.

План ворот, колеса и конструкция защелки

Конструкция ворот

Изготовление раздвижных ворот исключительно из дерева потребовало некоторого размышления, так как мои запросы показали, что для большинства крупных раздвижных ворот требуется металлический каркас для предотвращения деформации.
Я был почти уверен, что смогу сделать ворота из дерева, которые не деформируются, но должны иметь особый дизайн.

Я выбрал дизайн, напоминающий внутреннюю стену дома, состоящую из «каркаса стены» с облицовкой (покрытием) с обеих сторон.(Прокрутите вниз, чтобы увидеть план рамы.)

Я также хотел несколько небольших окон с решеткой в ​​воротах, чтобы они не были слишком похожи на сплошную стену.

Я сделал настенный каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).

Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.

Я решил, что покрытие обеих сторон рамы и скрепление фанерой поможет предотвратить деформацию, потому что любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, тем самым нейтрализуя любые силы, которые могут вызвать ворота деформировать.Во всяком случае, это была моя теория.

Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

План каркаса ворот

Около 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту

Каркас ворот был изготовлен из бруса размером 2 x 3 дюйма (75 x 50 мм).
Можно также использовать пиломатериал 2 ″ x4 ″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем жестче будут ворота.Однако чем шире брус, тем тяжелее будут ворота.

Колеса

Колеса можно было легко получить в любом количестве компаний, занимающихся забором и воротами. Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что оба колеса вместе могли поддерживать ворота, которые весили до 880 фунтов (400 кг).
Мои ворота хорошо подошли под это (я думаю).

Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).

Конструкция защелки

Поскольку я не мог найти подходящую защелку, отвечающую моим требованиям, я спроектировал свою собственную, отнес проект инженеру и сделал его.Защелка работала очень хорошо и была исключительно прочной.
Он в основном состоял из одной детали (b) , которая была прикреплена к верхней части ворот, и другой части (a) , которая была прикреплена болтами к верхней части стойки ворот.
Деталь (b) скользнула в деталь (a) и закрылась со щелчком.

Ниже представлен дизайн, который я передал инженерам.

Подготовка уклона пути

Мне нужна была непрерывная прямая трасса.Возможно, я немного привередлив, но если дорожка имеет горизонтальный изгиб, ворота все равно будут скользить, но они могут не совпадать по вертикали со стойками как в открытом, так и в закрытом положении. Как бы то ни было, я подумал, что прямая гусеница даст равномерный толчок при работе с воротами. (Не путайте прямую с уровнем. Я хотел, чтобы трасса была прямой, но с небольшим спуском в сторону от проезжей части.)

Я хотел, чтобы трасса спускалась немного по направлению к открытому положению, чтобы ворота оставались открытыми (без необходимости ловит) и случайно не въезжает в проезжающий транспорт.

Я сделал так, чтобы гусеница проваливалась на 3/4 дюйма (20 мм) по длине ворот.

Существующая бетонная поверхность была изогнутой, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по рельсам ворот.
Мне также нужно было что-то твердое сбоку от проезжей части, чтобы закрепить гусеницу.
Для этого я использовал столб, установленный горизонтально в бетоне.

План отметок

Врезка траншеи в бетоне

Поскольку существующая бетонная поверхность была изогнутой, я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
Я определил положение линии траншеи.

Калитка должна была иметь толщину 3 1/2 дюйма (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8 дюйма (35 мм) от стоек, поэтому центр направляющей будет 2 1/2 дюйма (63 мм). в от постов.

Я использовал прямой кусок дерева в качестве платформы для режущей пилы. Я определил высоту с помощью струнной линии и уровня.
Затем я установил лезвие пилы на необходимую глубину и сделал несколько надрезов в бетоне.
Я прочистил траншею долотом (см. Рисунок выше).

Определение линии и рытье траншеи в земле

Я провел веревкой вдоль середины траншеи (в бетоне) и вниз до того места, где дорожка заканчивалась. Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору пути).

Затем я вырыл траншею на глубину и ширину, которые позволили бы разместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.

Установка стойки горизонтальной для опоры пути

Затем я смешал партию бетона и поместил ее в только что вырытую траншею.
Я поместил стойку 4 ″ x4 ″ (100 мм x 100 мм) горизонтально на только что залитый бетон и отрегулировал ее (используя веревочную линию в качестве направляющей) до нужной высоты.

Теперь у меня была сплошная прямая поверхность, к которой можно было прикрепить гусеницу.

Установка столбов для забора

Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».

Это защитит вещи от попадания в ворота, а также убережет внуков от опасности.

На этом этапе я просто поставил стойки забора, чтобы я мог забраться внутрь и закрепить гусеницу.

Установка направляющей и измерение высоты ворот

Я использовал U-образный профиль (полукруглый), предварительно просверленный и оцинкованный.
Дорожку можно было легко получить в любом количестве компаний, занимающихся забором и воротами, и она имела длину 20 футов (6 м).

К настоящему времени у меня была сплошная прямая поверхность, на которой я мог закрепить гусеницу, так что на самом деле это было просто вопросом или укладкой гусеницы на место и ее закреплением на поверхности с помощью соответствующих креплений.

Чтобы прикрепить дорожку к бетону, я использовал два типа крепежа (просто чтобы опробовать их):
1) Крепеж расширяющегося типа для бетона.
2) Забивные бетонные шпильки.
Для обоих типов мне пришлось сначала просверлить отверстие в бетоне той же толщины, что и крепеж.

Для крепления трека к дереву я использовал шурупы по дереву и оцинкованные гвозди.

Определение высоты ворот

Как раз пора начинать делать ворота.

У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить дорожку в нужном месте), и как только дорожка была на месте, я смог определить точную высоту, которую я нужно сделать ворота. Я сделал это, измерив расстояние от верха колеса (которое я держал на трассе) до того места, где я хотел, чтобы верх ворот закончился.

Изготовление ворот

Я знал, что откатные ворота должны быть прочными и хорошо построенными, чтобы минимизировать деформацию.
Я остановился на дизайне внутренней стены дома, состоящей из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план рамы (Страница 2).
Покрытие рамы с обеих сторон и скрепление ее фанерой должно помочь предотвратить деформацию, так как любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, что устраняет любые силы, которые могут вызвать деформацию ворот.
Я сделал каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

Ниже приведена последовательность фотографий, показывающих процесс строительства, с пояснениями к каждой фотографии.

Рис.1 Верхняя и нижняя пластины размещены вместе так, чтобы можно было отметить положение шпилек.

Рис. 2 Пластины разошлись по земле, а шпильки расположены на отметках.

Рис.3 Сделаны оконные отверстия (под решетку).

Рис.4 Промежуточные шпильки установлены и зафиксированы.

Рис.5 Ряд блокировки зафиксирован на месте.

Рис.6 Металлическая обвязка пластин, прикрепленных к верхней и нижней части шпилек.

Рис.7 Присмотритесь к металлической обвязке.

Рис.8 Плиты выпрямляются с помощью струнной линии и пакеров.

Рис.9 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.10 Еще 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.11 Рама перевернулась.

Рис. 12 Длина диагональных распорок, уложенных на место, маркируется для резки.

Рис. 13 Диагональные распорки приклеены и прибиты гвоздями.

Рис.14 Еще 1/2 ″ (12 мм) обработанная рифленая фанера, склеенная и прибитая гвоздями.

Рис.15 Накладка приклеена, прибита и зафиксирована на месте.

Рис.16 Хомуты сняты, готовы к покраске.

Рис.17 Рисование начинается.

Рис.18 Колеса крепятся к нижней части откатной двери.

Установка ворот и изготовление упора

Установить ворота не составило труда, просто нужно было поставить их колесами над гусеницей.

Остановка ворот

Я хотел что-нибудь, что могло бы остановить ворота без особого толчка, если кто-нибудь толкнет ворота со всемогуществом.
Я подумал, что в конце трассы поставлю столб с тремя пружинами, чтобы смягчить удар быстро открывшейся калитки - все-таки ворота были относительно тяжелые.

Я приобрел три пружины, которые, как я думал, подойдут, а затем просверлил три отверстия в стойке того же диаметра, что и пружины.
Я просверлил отверстия глубиной 2 дюйма (50 мм) в стойке размером 4 дюйма на 4 дюйма (100 мм x 100 мм).
Чтобы удерживать пружины, я забил гвоздь через край стойки в основание каждой пружины.

Установка фиксатора и направляющих роликов

Ролики направляющие

Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому пришлось сделать свою собственную.
Однако я мог получить ролики у производителя ворот и пару оцинкованных L-образных скоб в строительном магазине.Затем у меня были компоненты.
Я прикрутил и сварил два L-образных кронштейна вместе, просверлил пару отверстий для роликов, расположил устройство над воротами и прикрутил болтами к стойке.

Защелка

Защелка была другая. Я не мог найти ничего подходящего, поэтому мне пришлось спроектировать свое, а инженер сделал это за меня.
Я хотел что-то, что будет легко работать, блокировать ворота, чтобы предотвратить подъем, и было бы очень прочным.
Вы можете увидеть дизайн (Страница 2) и несколько фотографий ниже.

Вот и все! Сделанный! Законченный! Обновления будут размещены на следующей странице.

Обновления

Поскольку откатные ворота сделаны исключительно из дерева, мы хотим увидеть, насколько они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.

10 недель по телефону

10 недель спустя - ворота начали активно использовать, и я им очень доволен. Он хорошо сбалансирован, легко скользит, и в дереве нет ни намека на движение.
Сказав, что это еще только начало, и, хотя ворота уже давно используются, им еще не приходилось мириться с экстремальными температурами, но на данном этапе все выглядит неплохо.
Я сделаю еще один отчет через пару месяцев, и тогда мы посмотрим, как у него дела.

За год по рельсам

Ворота работают уже больше года и заслуживают пропуска.
Это будет последний отчет об обновлении, так как ворота проходили через все сезоны, выдерживали штормы, все погодные условия и температуры и, вероятно, использовались выше среднего, поскольку за воротами все время приходили и уходили пять транспортных средств.
Ворота так же хороши, как и в день их возведения.
Думаю, это могло быть связано с дизайном и хорошим покрытием герметиком / краской, чтобы вода не попадала внутрь.

DIY Раздвижная дека / Собачьи ворота: 13 шагов (с изображениями)

Теперь этот шаг может немного отличаться для вас в зависимости от того, где вы устанавливаете свои ворота. Я использовал заднюю часть дома и имел дело с кирпичами. Ваша жизнь может быть проще, если вы просто ввинчиваетесь в деревянный забор или другую деревянную конструкцию.Основное отличие заключается в том, что если у вас есть каменная кладка, вам понадобится перфоратор (и биты для каменной кладки), чтобы пройти сквозь кирпичи, с обычным сверлом будет много проблем.

Шаг 11a: Установите ворота в положение «Закрыто» и вставьте направляющую сверху, где она будет прикреплена к стене / забору. Поднимите или установите прокладку Guide Box примерно на 3 мм / 1/8 дюйма и проверьте, плавно ли скользит шибер снизу, без заедания или заклинивания. Отметьте высоту карандашом, когда будете счастливы, , затем еще раз проверьте, вы действительно этого не хотите слишком низко!

Шаг 11b: Удалите переднюю поверхность направляющей коробки (поэтому мы не приклеивали ее раньше.) Поместите спиртовой уровень сверху (он есть на вашем комбо-квадрате) и выровняйте его до своей отметки. Его конец также должен быть заподлицо с отверстием для прохода. Используя дрель, прижимая Guide Box к стене, сделайте 3 быстрых отметки через предварительно просверленные монтажные отверстия на стене.

Шаг 11c: Для деревянных поверхностей просто расширьте ваши пилотные отверстия до нужной глубины. Для кладки, такой как мои кирпичи, используйте сверло для каменной кладки 3 мм / 1/8 дюйма и установите сверло на ВРЕМЯ МОЛОТА... Я имею в виду режим и продлите пилотные отверстия на глубину ваших дюбелей. Затем замените биты на подходящую ширину ваших заглушек и снова прочистите отверстия. Постучите молотком по дюбелям.

Шаг 11d: Мне нравится заворачивать все 3 крепежных винта (я использовал винты 50 мм / 2 дюйма), пока они не вылезут из задней части шипа направляющей коробки. Затем вы можете легко совместите их все с дюбелями / направляющими отверстиями и забейте их на место.

Шаг 11e: Зажмите лицевую сторону на Guide Box и с помощью длинной отвертки замените винты с карманом.Это может быть немного сложно.

СОВЕТ: Если вы просто не можете установить сверло под правильным углом, отвертка подойдет.

Шаг 11f: Сдвиньте ворота до конца через направляющую , проведите несколько тестов, и мы почти закончили ...

СОВЕТ: У вас ДЕЙСТВИТЕЛЬНО достаточно места, чтобы сдвинуть ворота прямо !? Если нет, не паникуйте! В ситуации, когда недостаточно места, чтобы свернуть ворота в направляющую коробку, как я мог бы, просто снова снимите лицевую сторону направляющей коробки , правильно установите ворота и зажмите лицевую сторону обратно на направляющей коробке.Просверлите 4 направляющих отверстия с равными интервалами через верх направляющей коробки в лицевой поверхности, зенковайте и закрепите лицевую поверхность 4 винтами. Он не будет выглядеть таким чистым, но избавит вас от неприятностей!

Рама откатных ворот своими руками - комплекты откатных ворот

Доставка
по всей Австралии
и по всему миру

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм.Он был доставлен в Куинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота по гравийной дороге, и это может быть поставлено, если нет твердой поверхности, к которой можно было бы прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов дополнительно.00

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Электрические ворота

После:
Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
это меня обеспокоило !!!

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали. Эти ворота открываются и закрываются вручную.

Вид сзади на откатные ворота, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард - доктор медицины в осветительной компании, и всего за 2 дня он прикрепил бревна и повысил ценность и безопасность своего дома.
Молодец, Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.


На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии

Электродвигатель для откатных ворот

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание Откатные ворота

Стальной столб - обрезка любой длины

Библиотеку ворот мы завершили Идеи для ворот подъездных путей

(полное руководство)

В этом руководстве мы делимся идеями подъездных ворот для распашных, раздвижных и выдвижных конструкций.Вы увидите плюсы и минусы каждого типа материала для проезжей части, чтобы выбрать лучший для своего дома.

Подъездные ворота - это то, чем может воспользоваться почти любой домовладелец. Во-первых, они могут добавить элегантности любой подъездной дорожке. В той или иной степени они своим присутствием стремятся сделать подъездную дорожку чуть более важной.

Однако то, что они имеют эстетическое назначение, не означает, что они ограничены только внешним видом. Эти подъездные ворота также могут в разной степени обеспечивать безопасность и конфиденциальность домовладельцам.Вы же не хотите слепо выбирать ворота для дома. Есть определенные вещи, которые нужно знать, которые помогут вам найти ворота, которые не только функциональны, но и соответствуют вашим потребностям. Здесь мы рассмотрим некоторые идеи, которые помогут вам сократить огромное количество вариантов для ворот вашей мечты.

Проекты ворот подъездных путей

Что касается типов проездов и их ворот, вы не ограничены одним типом дизайна. На самом деле, на рынке существует несколько видов ворот.Каждые из этих ворот также требуют разного количества места для установки и использования.

Распашные ворота подъездной дороги

Во-первых, давайте взглянем на распашные ворота. Эти ворота работают именно так, как следует из названия; они открываются и закрываются, чтобы позволить машинам въезжать и выезжать с проезжей части, точно так же, как дверь распахивается или закрывается, чтобы позволить кому-то войти или выйти из комнаты.

Абсолютно важное замечание при установке распашных ворот на подъездных путях: вы не хотите, чтобы они распахивались, чтобы блокировать движение.Другими словами, если у вас есть распашные ворота в конце дороги, вы не захотите открывать эти ворота в сторону дороги. Вместо этого вы захотите открыть эти ворота в сторону дома, где они с меньшей вероятностью вызовут проблемы.

Если вам нужны ворота, которые открываются наружу, а не внутрь, не забудьте установить их на выемке на дороге. Таким образом, когда они откроются, они останутся на вашей собственности, а не будут блокировать поток трафика. По крайней мере, это углубление должно выдерживать поворот ворот.Тем не менее, рекомендуется добавить несколько дополнительных ножек для дополнительной уверенности в безопасности.

Что касается ширины пространства, необходимого для этих ворот, обычно она не намного больше ширины ворот или самих ворот. Это связано с тем, что большинство распашных ворот открываются при перемещении ворот по дуге 90 градусов внутрь или наружу. Они не разворачиваются настолько, чтобы составить линию с выемкой на подъездную дорожку, поэтому не занимают слишком много дополнительного места.

Распашные ворота - это также ворота, которые обычно необходимо устанавливать на ровной поверхности.Таким образом, вы можете рассматривать распашные ворота только в том случае, если ваша подъездная дорога довольно ровная. Учтите следующее: если подъездная дорожка не совсем плоская, есть вероятность, что при открытии или закрытии качающиеся ворота могут поцарапать землю или даже застрять. Тем не менее, существуют конструкции, в которых можно использовать наклонные проезды, но может потребоваться специальная установка.

Распашные ворота для наклонных проездов

Для тех, у кого подъездные пути наклонные, есть несколько дополнительных опций. Распашные ворота в гору - один из таких вариантов.Эти ворота открываются, чтобы соответствовать возвышенности, на которой они открываются. Эти ворота довольно сложно установить, и если они вам нужны, лучше доверить это профессионалам, чтобы избежать каких-либо проблем, связанных с непостоянством распашных ворот этого типа.

Подъемно-распашные ворота - еще один вариант, который отлично подойдет, если вы живете в районе, где выпадает много снега, который мешает открытию ворот. Прежде чем углубляться в принцип работы этих ворот, стоит отметить, что они довольно дороги по сравнению с другими распашными воротами из-за используемой технологии.

Для подъемно-распашных ворот используется гидравлический подъемник. Этот гидравлический подъемник немного приподнимает ворота перед их открытием и продолжает поднимать их, пока они открываются до конца.

Ворота одинарные распашные Vs. Ворота двойные распашные

Распашные ворота одинарные - Посмотреть на Amazon

Есть два основных типа распашных ворот. Сюда входят одинарные распашные ворота или комплект двойных распашных ворот.

Одинарные распашные ворота состоят из одинарных ворот, очень похожих на дверь спальни.Обычно рекомендуется, чтобы они были шириной 16 футов или меньше. Некоторые операторы ворот допускают использование ворот шириной не более 20 футов.

Двойные распашные ворота - Посмотреть на Амазонке

Двустворчатые распашные ворота - выбор многих из-за их более элегантного дизайна. Двойные ворота состоят из двух ворот, очень похожих на пару французских дверей. Вместе эти ворота имеют ту же рекомендуемую ширину, что и одиночные распашные ворота, но это измерение делится между двумя воротами.

Чтобы ворота выглядели привлекательно, они должны быть одинакового размера.Например, если вы пытаетесь создать двойные распашные ворота шириной 16 футов, вы должны использовать пару ворот длиной 8 футов по отдельности.

Privacy Driveway Gates

В то время как декоративные ворота, которые имеют форму, позволяющую людям видеть через ворота на другую сторону, могут быть красивыми. Однако это не то, чего все хотят от подъездных ворот. Некоторые предпочитают ворота, которые функционируют как ограждение частной жизни; не позволять посторонним лицам заглядывать за ворота на территорию домовладельца.

Ответом на эти пожелания домовладельца является использование ворот для уединения. Эти ворота прочные, а не позволяют кому-либо смотреть с одной стороны на другую. Ворота, подобные этим, обычно довольно высокие, чтобы никто не смотрел сверху.

Следует отметить, что у этих ворот непростые, массивные стены. Чаще всего они проектируются так же привлекательно, но без каких-либо дизайнерских штрихов, создающих открытое пространство.

Ворота безопасности подъездной дороги

Шлюз безопасности проезжей части - см. На Amazon

Как и ворота, обеспечивающие конфиденциальность, ворота безопасности на проезжей части предназначены для защиты от нежелательных вторжений в вашу собственность.Ворота безопасности должны быть построены хорошо и из материалов более высокого качества, чтобы обеспечить надлежащую защиту. Это означает наем квалифицированного подрядчика для выполнения строительно-монтажных работ. Эти типы ворот часто управляются с помощью пульта дистанционного управления или клавиатуры, чтобы обеспечить быстрый вход.

Складные ворота

Ворота на проезжей части могут открываться несколькими способами. Фактически, через мгновение мы рассмотрим ряд других способов, которыми могут быть спроектированы ворота. Один из способов, которым ворота могут быть настроены для открытия, - это складные ворота подъездной дороги.

Эти ворота сегментируются более чем один раз с помощью петель на самих себе, а не на одной точке поворота. В открытом состоянии эти сегменты складываются друг на друга, а в закрытом состоянии они разворачиваются в обратном порядке, закрывая проезжую часть.

Некоторые из этих ворот свободно складываются. Это означает, что они складываются без направляющей. Однако чаще их устанавливают на направляющих, чтобы при складывании или закрытии их можно было контролировать, и они не могли свободно раскачиваться.

Переносные ворота для проездов

Комплект переносной подъездной дороги - см. На Amazon

Полная установка подъездных ворот может быть долгосрочным или даже постоянным решением для домовладельцев.Однако, как вы уже догадались, у вас есть вариант, если вы не хотите чего-то, что требует стольких обязательств.

Переносные ворота для проездов - это ворота, которые легко поднимаются и легко снимаются. Они работают так же, как любые другие переносные ворота, такие как детские ворота, и могут быть установлены всего за несколько минут, поскольку обычно у них есть собственная подставка или они сидят на колесах.

У переносных ворот есть некоторые недостатки. Во-первых, они не слишком хороши в плане безопасности.Это имеет смысл только потому, что, если что-то можно устранить за несколько простых шагов, это не будет отличным способом удержать кого-то подальше.

Другой проблемой для некоторых является то, что переносные ворота обычно не являются моторизованными. Там, где специализированные ворота обычно реагируют на электронный ввод, когда открывать и закрывать, переносные ворота обычно делают так, чтобы их физически убирали с дороги.

Откатные ворота

Комплект для раздвижных ворот - см. На Amazon

Теперь посмотрим на откатные ворота.Это ворота, которые, как следует из названия, открываются и закрываются. В этой категории есть несколько подкатегорий, таких как автоматические откатные ворота, откатные ворота с V-образной направляющей, откатные ворота для задней трубы и консольные откатные ворота.

Автоматические откатные ворота - это именно то, на что они похожи - они автоматически скользят в одном горизонтальном направлении. Это благодаря колесам, которые помогают им двигаться. Когда дело доходит до размера, этого типа ворот нужно совсем немного. Это потому, что вам понадобится достаточно места, чтобы ворота могли занимать как открытые, так и закрытые ворота.Другими словами, вам понадобится пространство, выходящее за пределы проезжей части в направлении движения ворот, равное ширине проезжей части плюс около 3 футов дополнительного пространства.

В качестве альтернативы некоторые из этих ворот сделаны таким образом, что открывается только «половина» ворот. Если у вас есть 20-футовая подъездная дорога, вы можете использовать ворота, которые открываются на 10 футов. Вместо того, чтобы эти ворота выходили на сторону проезжей части, они просто перекрывались бы оставшимися неподвижными воротами.

Откатные ворота с V-образной направляющей

Откатные ворота с V-образной направляющей - это наиболее распространенный тип откатных ворот, которые довольно часто встречаются при рассмотрении автоматических откатных ворот.Эти типы ворот получили свое название от перевернутой и слегка приподнятой формы «v» дорожки.

Как обсуждалось ранее, эти типы ворот занимают довольно много места, так как вам нужно достаточно места, чтобы ворота могли сидеть, когда они открыты. Опять же, вам также понадобятся дополнительные 3 фута места для электрического открывателя ворот. Ворота с V-образным профилем также можно использовать с альтернативным вариантом, который обсуждался ранее.

Важно отметить, что скользящие заслонки V-образной дорожки не будут работать должным образом, если дорожка не чистая.Так что, если вы живете в снежных условиях, это может быть не для вас.

Задние направляющие для направляющих труб

Далее идут задние задвижки для направляющих труб. Эти типы ворот чаще встречаются с воротами нижнего конца. Например, простой забор из сетки рабицы. Для них требуется столько же места, сколько и для шиберных затворов с V-образной направляющей.

Важная вещь, которую следует отметить в отношении задних направляющих для направляющих труб, - это то, что конец ворот должен иметь два колеса. Эти колеса крепятся на трубах, установленных на самих панелях забора.На другом конце ворот каретка в сборе должна иметь одно резиновое колесо, в то время как другое колесо должно быть колесом с V-образной гусеницей. Ворота не должны быть автоматизированы с какой-либо другой конфигурацией.

Ворота откатные консольные

Теперь о консольных откатных воротах. Помните, как мы говорили, что откатные ворота с V-образным профилем - не лучшее решение, если вы живете в снежных или ледяных условиях, когда путь будет заблокирован? Ну, консольные ворота - вариант для этих людей.

Причина этого в том, что консольные ворота - в отличие от откатных ворот с V-образной гусеницей и задних направляющих для труб - не имеют колес на земле.Колеса на консольных воротах находятся на вертикальной стойке с воротами между ними. Когда эти колеса двигаются, они открывают или закрывают ворота.

Однако у консольных ворот есть и обратная сторона. То есть им нужно много места, больше, чем любым другим раздвижным воротам на самом деле. Сами ворота должны быть примерно на 150% больше, чем ширина проезжей части. Другими словами, если у вас будет подъездная дорожка шириной 16 футов, ваши ворота должны быть длиной 24 фута.

Ворота откатные

В этом разделе мы рассмотрели несколько различных вариантов ворот.Теперь давайте рассмотрим еще две разные категории откатных ворот: откатные откатные ворота и откатные ворота.

Первые на очереди, откатные откатные ворота. К этой категории относятся такие варианты, как ворота с V-образным пазом или задвижки с направляющей для труб. Они работают на гусеницах, по которым движутся колеса, чтобы сдвинуть раздвижные ворота.

Ворота откатной дороги

Роликовые ворота не полагаются на рельсы. В отличие от ворот, таких как откатные ворота с V-образной направляющей или откатные ворота для задних направляющих труб, эти ворота катятся прямо по земле.Это делается с помощью резиновых или газонаполненных колес.

Солнечные ворота для проездов

Здесь следует упомянуть, что эти типы ворот должны быть запитаны, чтобы открываться без ручного вмешательства. Это может быть дорогостоящим, если вы полагаетесь на свой счет за электричество, чтобы компенсировать слабину.

В качестве альтернативы рассмотрите возможность использования солнечной энергии для управления подъездными воротами. Он потребляет энергию солнечного света в течение дня через солнечные панели, чтобы использовать ее в качестве энергии для работы оператора ворот.Это не только работает круглый год, но и стоит намного дешевле, чем традиционные методы получения энергии. Операторы ворот солнечных панелей могут стоить дороже при установке.

Выбор ворот для изгиба Vs. Прямые дороги

При выборе подъездных ворот следует учитывать ряд переменных. Для большинства людей подойдут не любые ворота. Одна из таких переменных, которую следует учитывать, заключается в том, является ли ваша подъездная дорога прямой или полна изгибов и поворотов.

Совершенно очевидно, что прямые проезды образуют прямую линию.Это обычное явление, когда речь идет о домах меньшего размера или домах с меньшей площадью собственности. Их также можно использовать с эстетической точки зрения, поскольку они могут быть легко облицованы деревьями или другими элементами дизайна. Прямые подъездные пути обычно не позволяют пропускать столько машин или такой большой транспортный поток.

Изогнутые подъездные пути обычно позволяют проезжать больше автомобилей, чем простая прямая подъездная дорога, и чаще используются, когда домам требуется более длинный подъездной путь.

Самое главное здесь то, что вы хотите, чтобы ворота очищали всю подъездную дорожку.Если у вас извилистая подъездная дорога, убедитесь, что если вы используете подъездные ворота, такие как распашные ворота, они вообще не блокируют подъездную дорожку при открытии. Когда дело доходит до изогнутых проездов здесь, важно учитывать угол, под которым изгибается подъездная дорожка, или насколько резко она изгибается.

Также важно учитывать, из чего сделана подъездная дорожка. Подъездная дорожка с ровной поверхностью, такой как асфальт или бетон, подойдет подъездные ворота с более низкими сиденьями. Если поверхность проезжей части менее ровная, например, гравий или сыпучий камень, вы можете использовать ворота, расположенные немного выше, чтобы не царапать материал проезжей части.Обычно это учитывается только тогда, когда гравий или камень уложены довольно высоко. В любом случае должен быть зазор не менее 3 дюймов между поверхностью проезжей части и нижней частью ворот.

Типы подъездных ворот

Подобно тому, как существует множество типов конструкций ворот, существует множество вариантов, из чего вы хотите, чтобы эти ворота были сделаны. Как и конструкции ворот, у всех этих материалов есть свои плюсы и минусы.

Ворота подъездные деревянные

Первый вариант материала для ваших ворот - дерево.Дерево - довольно классический выбор, к тому же универсальный.

Самый большой фактор универсальности древесины - это ее внешний вид. В зависимости от типа древесины, выбранной для подъездных ворот, конечный продукт, выбранный одним покупателем, может иметь совершенно другой цвет и текстуру, чем другой покупатель.

Дерево часто используется в качестве ворот для уединения. Это связано с тем, что древесина обычно имеет форму и поверхность, а не принимает форму металла. Итак, дизайн красив, и он не предлагает прохожим вид на ваш двор.

Как мы уже говорили, у каждого из этих материалов есть обратная сторона. Для дерева есть парочка. В первую очередь это стоимость. Дерево может быть намного дороже, чем другие материалы, такие как алюминий. В то время как простые деревянные ворота могут не слишком дорого обойтись, более тщательно спроектированные и более ценные породы дерева могут увеличить стоимость. К тому же он довольно тяжелый, что не нравятся некоторым владельцам подъездных ворот.

Распашные деревянные ворота - Увидеть на Амазонке

Есть еще понятие ТО.Древесина обычно герметизируется, когда она используется в таких приложениях, как ворота и заборы, но это не значит, что у нее нет недостатков. Он по-прежнему склонен к растрескиванию и короблению. Это означает, что если вы хотите, чтобы ваши деревянные ворота выглядели как новые, вам придется быть готовым к довольно частому техническому обслуживанию по сравнению с другими материалами.

Металлические ворота

Металлические ворота - еще одно соображение для домовладельцев. Однако использование термина «металл» довольно расплывчато.Это связано с тем, что существует несколько типов металла, которые не являются обязательными для домовладельцев, которые хотят добавить подъездные ворота.

Алюминиевые ворота подъездной дороги

Алюминий - распространенный выбор среди тех, кому нужны металлические подъездные ворота. Есть несколько веских причин, по которым алюминий - хороший выбор. У металла также есть пара недостатков.

Для начала рассмотрим преимущества алюминия. В отличие от дерева, алюминий легкий - не только по сравнению с деревом и алюминием, но и по сравнению с другими металлами.Это означает, что ваши ворота не будут провисать под собственным весом, и у них не будет таких проблем с перекосом.

Кроме того, алюминий не требует особого ухода, поскольку он не так подвержен ржавчине, как другие металлы. Лучше всего то, что это довольно доступный выбор.

Как уже отмечалось, у алюминия тоже есть минусы. Один из самых важных моментов заключается в том, что алюминий не прочен по сравнению с другими металлами. Этот недостаток прочности беспокоит многих владельцев, особенно тех, кто хочет иметь подъездные ворота, обеспечивающие им безопасность.

Кованые ворота подъездной дороги

Кованые ворота для проезда - еще один вариант. Когда многие думают о кованом железе, они думают о воротах с тщательно продуманным дизайном и орнаментом, и это может быть так. Кованое железо также можно использовать в более простом и скромном дизайне. Это первое преимущество ворот из кованого железа: исключительная универсальность конструкции.

И наоборот, эти конструкции редко бывают прочными, а это означает, что для тех, кто ищет уединенные ворота, кованое железо может быть не тем материалом, который вы ищете.

В то время как алюминий не очень прочен, кованое железо - чрезвычайно прочный выбор. Если вы ищете безопасность или ворота, которые выдержат суровые погодные условия, кованое железо - хороший выбор. Это не значит, что кованое железо не требует ухода. Самым большим уходом является то, что ворота необходимо очистить и покрыть, чтобы предотвратить ржавчину. Посетите эту страницу, чтобы узнать больше об обогреваемых подъездных дорогах для районов с неблагоприятной погодой.

Самый большой недостаток кованого железа - это его дороговизна.Кованое железо не только более ценно, чем алюминий, благодаря своей долговечности, но и довольно тяжелое. Это, как и в случае с деревянными подъездными воротами, немного усложняет установку и делает ее более дорогостоящей. Следует также отметить, что ворота из кованого железа с более сложной конструкцией, вероятно, будут стоить дороже, чем простые.

Кованые ворота

Вы также можете найти ворота в стиле кованого железа из нержавеющей стали, которые обеспечивают долговечность и устойчивость к ржавчине по более низкой цене.Другой вариант - оцинкованные ворота с порошковым покрытием, которые также могут выдерживать суровые погодные условия.

Звено цепи подъездных ворот

Последний вариант из металла, который мы рассмотрим, - это подъездные ворота с цепным звеном. Эти ворота обычно изготавливают из оцинкованной стали. Это один из наиболее распространенных типов ограждений и ворот, но как они работают, в частности, в качестве подъездных ворот?

Когда дело доходит до стоимости, ограждение из цепочки очень удобно для вашего кошелька. Кроме того, как только что было сказано, он изготовлен из оцинкованной стали.Это означает, что на него нанесено покрытие для защиты от обычных проблем с металлом, таких как ржавчина.

Не всех устраивает внешний вид звена цепи. Его можно покрасить для немного другого внешнего вида, но это не изменится в его изначальном дизайне.

Есть также опасения по поводу конфиденциальности и безопасности. Что касается конфиденциальности, тут мало что можно сделать. Ссылка цепи довольно прозрачна и сама по себе не обеспечивает особой конфиденциальности.Когда дело доходит до безопасности, звено цепи тоже не очень полезно, так как по нему легко пролезть. Этого можно добиться, добавив колючую проволоку, но она не часто используется в жилых помещениях, и многим домовладельцам не нравится внешний вид ворот.

Виниловые ворота

Последний материал, который мы рассмотрим, это винил. Винил - это синтетический материал, поэтому он действует несколько иначе, чем металл и дерево. Учитывая это, первое преимущество винила в том, что он универсален с точки зрения дизайна.Дизайн и цвет можно изменять в соответствии с желаниями самых разных домовладельцев. Виниловые ворота

также довольно просты в уходе. Виниловые ворота очистить несложно, и они не ржавеют, как металл. К сожалению, солнце может повредить винил, заставив его потрескаться и потускнеть. Честно говоря, многие производители предлагают гарантии в отношении естественного износа. Если виниловые ворота подъездной дороги действительно будут повреждены, их может быть трудно исправить без полной замены.

Что касается конфиденциальности, винил может предложить многое.Во многом это связано с вышеупомянутой универсальностью конструкции.

Одним из недостатков винила является его стоимость. Поскольку из него легко создать все, что угодно потребителю, цена, которую он несет, довольно высока. Даже за готовые версии этого материала за него придется заплатить небольшую цену. Однако, как и в случае с другими типами материалов, которые могут быть использованы для ваших подъездных ворот, мы рассмотрим концепцию ценообразования позже.

DIY Подъездные ворота

Многие строители советуют проявлять осторожность, рассматривая подъездные ворота как самостоятельный проект.Хотя подъездные ворота - непростая задача, доступность комплектов подъездных ворот позволяет домовладельцам контролировать их установку. Теперь давайте посмотрим, как использовать эти подъездные ворота, сделанные своими руками.

Для начала внимательно прочтите гарантию и инструкцию по эксплуатации. Некоторые компании аннулируют свои гарантии, если установка выполняется не профессионалом.

Найдите время, чтобы выровнять землю. Как отмечалось ранее, установка ворот может быть затруднена, если на пути есть подъем в гору.По крайней мере, убедитесь, что есть обрыв, а не холм. В случае откатных ворот убедитесь, что вы сделали это сбоку от ворот, и это важно для распашных ворот в том направлении, в котором они открываются.

Затем вам нужно будет измерить размеры столбов. В руководстве производителя должны быть инструкции относительно того, где и как должны быть установлены стойки. Это может варьироваться в зависимости от типа и модели приобретенных ворот. На этих столбах часто есть отмеченные места, где ворота будут останавливаться внизу.В противном случае убедитесь, что у них есть зазор 3 дюйма.

После измерения вы не можете приступать к рытью ям для столбов. Прежде чем это сделать, позвоните в местные органы власти, чтобы убедиться, что нет ничего, что могло бы помешать вам копать, например, линии метро. Ямочный экскаватор - лучший выбор, чтобы проделать ямки, когда вы будете готовы. Выкопайте на 6 дюймов глубже, чем необходимо, чтобы залить бетоном, чтобы стойки зафиксировались на месте еще сильнее.

Для установки столбов используйте отвес и уровень, чтобы убедиться, что они стоят прямо и выровнены по горизонтали, прежде чем делать какие-либо постоянные шаги.Дважды проверьте все свои измерения. После того, как вы будете удовлетворены этими размерами, залейте бетон и дайте ему постоять не менее 48 часов.

Наконец, чтобы установить сами ворота, следуйте указаниям купленных ворот. Каждый набор ворот немного отличается, поэтому общие инструкции обычно не подходят.

Ворота для ворот

Подъездные ворота не могут стоять сами по себе; им нужны опоры, столбы или колонны, чтобы заземлить их, а для распашных ворот они действуют как опорная точка.Это не значит, что они должны быть упрощенными.

Нечасто подъездные ворота дополняются простыми вертикальными прутьями. Скорее, они поддерживаются элементами дизайна, соответствующими стилю ворот. Классические деревянные подъездные ворота можно дополнить величественными колоннами.

Несмотря на то, что столбы и колонны можно сделать привлекательными, использование заглушки причала может улучшить внешний вид ворот. Заглушки для пирсинга - это элементы, которые занимают верхнюю часть стандартной колонны.

Автоматические открыватели ворот

Устройство открывания одинарных распашных ворот - Посмотреть на Amazon

Если вы используете автоматические ворота на подъездных путях, вам понадобится спусковой крючок, чтобы открывать и закрывать ворота.Когда дело доходит до этого, у вас есть несколько вариантов.

Первый вариант - датчики. Например, они часто встречаются в гаражах, где разрешено только разрешение на парковку, и работают, сканируя ваш проездной, когда вы въезжаете. В жилых помещениях эти ворота открываются, когда они ощущают приближение машины. Из соображений безопасности некоторые домовладельцы предпочитают использовать только датчики выхода, а не разрешать въезд любой подъезжающей машине. Тем не менее, они могут быть настроены, как и в примере с гаражом, для реакции на определенный триггер.

Существует также выбор использования пульта дистанционного управления для входа.Как и любой другой пульт, эти пульты могут использоваться - обычно на достаточно близком расстоянии - для открытия и закрытия ворот нажатием кнопки. Для удобства их часто хранят на брелках или прикрепляют к козырьку в автомобиле. Клавиатуры

также можно использовать для входа и выхода людей на подъездную дорожку. Подобно клавиатуре в системе безопасности, у этого открывателя есть физические кнопки, которые нажимаются определенным образом, чтобы разрешить вход или выход.

Самым современным выбором автоматических открывателей ворот является домофон с мобильного телефона.Это позволяет домовладельцам открывать и закрывать свои ворота с помощью приложения.

Ворота подъездной дороги в индустриальном стиле

Доступен ассортимент подъездных ворот промышленного или коммерческого класса. Они могут использоваться для таких целей, как безопасность, в качестве пункта взимания платы или при небольшом зазоре, например, между двумя зданиями.

Ворота шлагбаумов

Подумайте, когда вы заходите в гараж или проходите через пункт взимания платы за проезд. Есть рычаг или ворота, которые препятствуют движению вперед, пока не внесете плату или не покажете свое удостоверение личности.Это разновидности шлагбаумов.

Эти ворота предназначены исключительно для управления движением. Когда эти ворота закрыты, ни один автомобиль не сможет выехать на подъездную дорожку. С другой стороны, если вы ищете ворота с красивым дизайном, обеспечивающие безопасность, а также препятствующие движению, это может быть не лучшим выбором для вас.

Барьерные ворота обычно работают за счет того, что рука выступает горизонтально, когда ворота закрыты, и поднимается, чтобы сесть вертикально, когда ворота открыты.Из-за такой конструкции воротам такого типа требуется только дополнительное пространство для установки электрического открывателя ворот.

Вертикальные поворотные ворота

Если вам нравится идея барьерных ворот, но вы хотите немного большей безопасности и конфиденциальности, вы, вероятно, будете рады узнать о вертикальных поворотных воротах. В них используется тот же механизм движения, что и в воротах шлагбаума, но вместо простой руки они используют полноразмерные ворота высотой 8 футов и более.

Как и в случае с шлагбаумом, для этого типа ворот вам нужно лишь немного больше ширины проезжей части, поскольку они поднимаются вертикально, а не требуют места для перемещения в сторону от проезжей части.Это делает их отличным выбором, когда домовладельцы хотят безопасности, когда у них нет места для откатных ворот.

Ворота с вертикальным подъемником

Как только что отмечено, шлагбаумные ворота и вертикальные поворотные ворота располагаются горизонтально, когда они закрыты, и смещаются на 90 градусов, чтобы сидеть прямо в воздухе, когда ворота открыты. Вертикальные подъемные ворота, как вариант, поднимаются прямо в воздух. Они не поворачиваются и не меняют угол; они просто поднимаются прямо в небо.

Эти вертикальные подъемные ворота требуют много места, как откатные ворота, но они должны быть вертикальными.Для большинства проездов это нормально, поскольку им не препятствуют потолки или границы собственности. В общем, над этими воротами нужно пространство, равное высоте ворот. Например, если вы используете ворота высотой 8 футов, вам потребуется высота 16 футов от земли.

Важно отметить, что такие типы ворот невероятно дороги в установке. Таким образом, они обычно используются в промышленности, а не в жилых помещениях. Тем не менее, это также один из самых безопасных доступных вариантов ворот.

Подъездные ворота Стоимость

Последнее, что мы затронем, это стоимость подъездных ворот. Как вы уже могли догадаться, на данный момент не существует единой цены на ворота, поскольку существует ряд функций и вариантов дизайна, которые могут изменить цену.

Как правило, подъездные ворота стоят от 1400 до 3200 долларов. Однопанельные изделия из дерева, стали и железа находятся в нижней части диапазона по цене от 1400 до 2100 долларов. Эта цена может варьироваться в зависимости от дизайна и размера. Эти цены указаны для однопанельных ворот, которые можно автоматизировать, чтобы они распахивались или сдвигались.

Стоимость двухпанельных ворот из железа, стали и дерева составит от 1800 до 3200 долларов. Их можно автоматизировать, но, опять же, стоимость может варьироваться в зависимости от выбранного вами размера и стиля.

Комплект для ворот подъездной металлический

Есть дополнительные расходы, которые могут быть связаны с подъездными воротами. Для начала давайте посмотрим на автоматизацию. Комплекты автоматики для распашных одноканальных ворот стоят от 850 до 2300 долларов. Для двустворчатых ворот эта стоимость увеличивается до 900–4500 долларов. Вы можете остаться на более низком уровне, выбрав ворота переменного тока с меньшими двигателями, а не ворота с солнечной батареей с более крупными двигателями.Комплекты автоматизации, которые используются для создания автоматических откатных ворот, стоят от 550 до 2150 долларов.

Блоки управления, такие как пульты дистанционного управления, клавиатуры и даже домофоны, продаются в широком диапазоне от 20 до 2000 долларов. Пульт дистанционного управления - самый недорогой вариант, который стоит от 20 до 60 долларов. Клавиатуры немного дороже - от 50 до 250 долларов. Устройства внутренней связи или устройства, использующие более одного метода контроля доступа, являются самыми дорогими - от 350 до 2000 долларов.

Если вам нужен датчик, который будет открывать ворота при выезде с проезжей части, это будет стоить от 140 до 200 долларов.Обратные механизмы могут стоить от 150 до 200 долларов. Есть несколько способов снизить расходы. Например, упомянутые ранее комплекты для подъездных путей своими руками могут снизить внешние затраты на установку.

Чтобы увидеть больше идей, посетите нашу страницу с современными подъездными путями, чтобы увидеть дополнительные фотографии и проекты для вашего дома.

16 простых в установке подъездных ворот своими руками

Когда вам нужно обезопасить свой дом, простые - или, возможно, обширные - подъездные ворота, сделанные своими руками, могут стать прекрасным способом придать нужный вид, ощущение и чувство безопасности, которые вам нужны.

Мы нашли несколько действительно фантастических идей для этого, с использованием различных материалов, от труб из ПВХ до металлических изделий или деревянных ворот, каждая из которых имеет разный уровень квалификации.

Просмотрите и решите - просто убедитесь, что у вас есть все необходимое, и безопасно используйте инструменты для их изготовления.

Cedar Plank Driveway Gate

Youtube

Использование кедровых досок с гребнем и пазами для создания этих совершенно великолепных деревянных ворот для вашей подъездной дороги. Видео проведет вас через процесс, давая советы и рекомендации по созданию этих ворот, которые прослужат десятилетия благодаря великолепной конструкции и массивному кедровому дереву.

Через Youtube

Щелевые ворота

Youtube

Когда вы строите подъездные ворота, вам может понадобиться такой простой выбор, как эти щелевые ворота. Вы можете легко проследить за вещами, сохраняя при этом домашних животных и детей внутри. Изогнутая верхняя часть и деревянная планка посередине придают дополнительную привлекательность внешнему виду вашей собственности, что делает ее действительно хорошим вариантом для простого проекта строительства.

Через Youtube

Ворота деревянные двойные широкие

Youtube

Эти самодельные ворота лучше всего подходят для больших проездов, которым нужны очень большие ворота.Видео на Youtube показывает вам планы строительства этих забавных, привлекательных ворот, через которые вы можете легко видеть, чтобы следить за объектами по обе стороны от границы собственности.

Через Youtube

Ворота для рециркуляции поддонов

Зеленый рычаг

Ищете дешевые идеи для ворот подъездных путей? Тогда не смотрите дальше поддона! Эти удобные детали, которые можно забрать на Craigslist, строительных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.

Кроме того, использование поддонов помогает немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.

Через зеленый рычаг

Простые откатные ворота из дерева

Build Eazy

Эти раздвижные ворота своими руками - простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом. Красивые ворота представляют собой прочную «стену» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Инструкции доступны при нажатии на различные разделы в содержании статьи.Обязательно проверьте каждый на наличие всех планов.

Через Build Eazy

Металлические декоративные ворота своими руками

Youtube

Эти большие, привлекательные, декоративные, но функциональные ворота из металлоконструкций были первым проектом строителя из металлоконструкций. Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.

Ознакомьтесь с идеями и планами на канале Youtube.

Через Youtube

Деревянные ворота из деревянных панелей

Проект номер девять

Эти высокие, крепкие, коренастые ворота в деревенском стиле абсолютно красивы, но просты.За дизайном довольно легко следовать, и в результате получаются надежные ворота, которые будут держать весь остальной мир в стороне, пока вы наслаждаетесь уединением и безопасностью своего собственного двора.

Через проект номер девять

Рулонные ворота для деревянных поддонов, простые

Instructables

Еще один дешевый план деревянных подъездных ворот - это вариант Instructables для ворот поддонов, которые катятся. Для тех, у кого подъездные пути нестандартного размера, эта конструкция особенно хороша, поскольку строитель говорит о неудобных размерах своего собственного и об использовании поддонов разных размеров, чтобы все это работало.

Наряду с поддонами вам потребуются винты, петли для ремней, болты с квадратным подголовком, загруженные ролики для ворот, болты для ворот и клей для деревообработки.

Через Instructables

Великолепные ворота из твердых пород дерева

Instructables

Эта великолепная сборка сделана из твердой древесины. Первоначальный строитель создавал для вас подробные планы и чертежи.

Наряду с твердой древесиной вам понадобятся торцовочная пила, ударная отвертка, клеевые зажимы, винты из нержавеющей стали, деревянные болты, баллончик для удаления ржавчины, черная краска, клей для дерева для наружных работ, ленточная шлифовальная машина и вращающаяся шлифовальная машина.Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.

Через Instructables

Простые садовые ворота

Instructables

Если вам просто нужна простая сборка, эти винтажные садовые ворота - отличный вариант. Вам понадобится древесина (в оригинале строители использовали древесину для настила), гвозди, петли, защелку и болты для тренеров. Стоимость составляет менее 100 долларов, что делает его не просто простым, а дешевым.

Через Instructables

Прочные дворовые ворота

Instructables

Этот вариант учебных ворот представляет собой достаточно скромную сборку, которая, хотя и неэлегантна, сделает свое дело.Это дает вид крепких, несколько грозных ворот. Для его создания потребуется много подручных материалов, что также делает его полезным для окружающей среды.

Через Instructables

Ворота декоративные ПВХ

Instructables

Для тех, кто ищет вариант ограждения / ворот для уединения, который не обязательно должен быть сверхпрочным, вы можете построить эти простые ворота из ПВХ. Они красивы и прослужат много лет, даже если не выдержат таких же ударов, как кованые ворота.

Для его изготовления не потребуется много необычных материалов - в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.

Через Instructables

Консольные ворота

Instructables

Эти ворота не подойдут для большинства людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как фургон или грузовик, которому требуется широкий проем ворот, то это определенно один рассматривать. Ворота открываются как минимум на 25 футов, что означает, что машины в длинных каркасах скользят прямо внутрь.

Следуйте инструкциям и прочтите советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.

Через Instructables

Шлюз, управляемый DTMF

Instructables

Этот конструктор хотел управлять шлюзом с помощью простого обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Конструкция требует модуля MT8870 и расширителя портов PCF8574.

Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарное соединение для перемещения ворот.

Через Instructables

Стальные и деревянные ворота

Instructables

Этот план подъездных ворот - еще один потрясающий проект, который вам понравится в любом пространстве, в котором вы хотите иметь декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как строители создавали эти великолепные ворота от начала до конца.

Через Instructables

Автоматические ворота для фермы без копания

Instructables

Последний вариант, который у нас есть, - простые автоматические ворота, не требующие рытья, в фермерском стиле.Вы начнете с комплекта от местного поставщика, а затем выполните установку, выполнив основные действия, указанные на плакате. Ворота подходят для любого пространства, в котором вы не хотите копать в целях автоматизации.

Через Instructables

Выбери свои ворота

Самое лучшее во всех этих идеях - это то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации. Каждый из этих руководств по созданию ворот подъездных путей проведет вас по процессу сбора материалов, строительства и установки ворот по вашему выбору.

Просто убедитесь, что вы собрали материалы заранее, несколько раз внимательно прочитайте руководства (или посмотрите видео), чтобы убедиться, что вы собрали все вместе, прежде чем начать.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельной работы прямо в свой почтовый ящик.

идей для подъездных ворот своими руками [15 лучших идей, которые вы должны попробовать]

Подъездные ворота, сделанные своими руками, могут повысить безопасность вашей собственности и повысить стоимость вашего дома. Ворота могут быть автоматическими, а могут быть ручными.Здесь вы можете адаптировать практически любую идею ворот для обеих настроек.

Если вы решили построить автоматические ворота, существует множество вариантов с питанием от солнечной энергии, которые могут сэкономить вам деньги. Читайте дальше, чтобы найти идеальные ворота для подъездных путей своими руками для вашего стиля и собственности.

1. Кованые ворота

Если вы ищете красивые ворота, которые добавят уникальности каждому дому, кованые ворота могут достичь желаемого результата (1). Эти ворота могут быть настолько простыми или сложными, насколько вы хотите, вплоть до дизайна стойки ворот.

2. Стальной каркас из кедра

Кедр - прекрасный вариант подъездных ворот. Когда вы комбинируете его со сталью, вы помогаете усилить всю конструкцию за немного меньшие деньги. Он по-прежнему выглядит элегантно, но за ним проще ухаживать.

3. Устройство открывания двойных распашных ворот

Для двойных распашных ворот можно использовать широкий спектр материалов. Выбирайте из деревянных, металлических, цепных или виниловых ворот.

Просто помните, что выбранный вами материал, скорее всего, сильно повлияет на стоимость ваших автоматических ворот.Однако для тех, кто хочет создать более драматический эффект, ворота с двойным поворотом могут творить чудеса.

4. Ворота из металла и дерева на заказ

Комбинируя различные материалы при строительстве подъездных ворот, вы можете создавать невероятные, уникальные конструкции. Вы можете выбрать один из готовых макетов ворот или использовать свои навыки DIY для создания уникальных украшений. Это интересный способ сделать ворота, которые принадлежат вам.

5. Автоматические ворота на солнечных батареях

Подъездные ворота своими руками с автоматизацией на солнечной энергии больше зависят от автоматики, чем от материала ворот.С этим мотором можно использовать ворота любого стиля.

Солнечная энергия - это надежный и эффективный способ обеспечить безопасность и доступность вашей собственности для вас и ваших посетителей.

Вы можете выбрать любой из этих великих открывателей солнечных ворот, чтобы этот стиль сработал.

6. Деревянные ворота, спроектированные Archtop

С деревянными воротами в виде арки вы объединяете деревянные панели, чтобы построить подъездные ворота, которые выглядят очень замысловато. Тип дерева будет определять, насколько устойчивы ваши ворота к атмосферным воздействиям, но варианты с этими воротами безграничны.

При выборе породы древесины имейте в виду:

Некоторые породы древесины эволюционировали, чтобы произвести экстрактивные соединения, которые могут защитить древесину; они являются основным источником устойчивости к гниению у всех видов.

Кроме того, вы даже можете чередовать цвет и обработку, чтобы более отчетливо видеть различия с вашими воротами.

7. Ворота звена цепи

Ворота из звеньев цепи

легкие, прочные и простые в установке.Они очень практичны, но не всегда выглядят лучше всего. Если вы ищете практичность, этот материал может быть очень универсальным.

8. Алюминиевые ворота

Алюминий известен как легкий металл, поэтому он отлично подходит для подъездных ворот своими руками. Они недороги и позволяют вам иметь прочность металлических ворот, но при гораздо меньшем весе, о котором нужно беспокоиться.

9. Ворота для труб из ПВХ

Труба ПВХ

- очень экономичный вариант при строительстве подъездных ворот.По цене эти ворота также чрезвычайно прочны. Европейский совет производителей винила утверждает:

ПВХ

устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому это предпочтительный выбор для многих различных долговечных продуктов и продуктов для активного отдыха.

Кроме того, эти ворота очень легко обслуживать. Вы можете быстро заменить сломанные части, такие как стойки ворот, фурнитуру для ворот и петли.

10.Ворота консольные откатные

Консольные откатные ворота могут быть изготовлены из самых разных материалов. Это ворота, которые катятся по углу на колесиках. Если это вызывает беспокойство, при открывании можно использовать намного меньше места с этими подъездными воротами.

Plus, вы можете найти альтернативные источники энергии для питания этого типа ворот, как на видео ниже, здесь, в вашем энергетическом блоге.

11. Самозакрывающиеся ворота подъездной дороги

В этих воротах используются магниты и сила тяжести для создания результата самозакрывания.Он подойдет к любой конструкции ворот, в которой используется металл.

Самозакрывающиеся ворота на подъездных путях - удобный способ защитить вашу конфиденциальность и повысить безопасность дома.

Хотя есть и другие варианты самозакрывающихся ворот, эти ворота оказались полезным и экономичным решением.

12. Ворота с деревянной решеткой

Решетка

может помочь подъездным воротам выглядеть сложными и элегантными, и их довольно легко установить для вашего проекта.Готовая решетка делает эту конструкцию намного более управляемой. Однако при желании решетку можно создать самостоятельно (4).

13. Ворота из композитного дерева

Композитная древесина соединяет древесину, пластик и связующие вещества, образуя продукт, который позиционируется как не требующий особого ухода и обладающий высокой прочностью (5). Хотя эти претензии все еще оспариваются годы спустя, они по-прежнему являются недорогим и стильным материалом для подъездных ворот, сделанных своими руками.

14. Автоматические ворота с ручными и автоматическими пешеходными воротами

С помощью этих ворот вы можете автоматически использовать ворота для проезда, когда перемещаете крупный объект, например машину, но если вы выходите только с проезжей части, у вас есть возможность использовать ворота для пешеходов гораздо меньшего размера.

15. Двойные виниловые ворота

Двойные виниловые ворота относительно недороги и обычно довольно просты в установке.Этот тип ворот легкий, но все же способен выдержать большинство условий.

Часто задаваемые вопросы

В какую сторону должны открываться ваши ворота?

Обычно ворота на подъездной дороге должны открываться в сторону вашей собственности.

Однако это не жесткое правило, поскольку у каждой собственности есть свои уникальные проблемы. В конце концов, ворота могут открываться в обоих направлениях, если это не мешает движению и безопасно.

Сколько времени нужно, чтобы установить подъездные ворота?

Профессионалу требуется от двух до пяти часов, чтобы установить подъездные ворота.

Если вы вставляете ворота в себя и не имеете профессиональной подготовки, время будет зависеть от того, насколько вы комфортно справляетесь с этой задачей, и есть ли у вас все оборудование и материалы для ворот. Пошаговый пример процесса можно найти в нашем руководстве по установке устройства открывания ворот на солнечной энергии.

Сколько стоит построить подъездные ворота?

Строительство подъездных ворот в большинстве случаев стоит от 4000 до 8000 долларов (6). Однако все будет зависеть от материалов, которые вы используете. Подъездные ворота из ПВХ, металлические подъездные ворота и деревянные подъездные ворота будут значительно различаться по цене.

Список литературы

  1. В чем разница между чугунным и кованым железом.Источник: https://www.machinedesign.com/materials/metals/article/21832007/whats-the-difference-between-cast-and-waught-iron
  2. Природная долговечность древесины: всемирный контрольный список пород. Получено с: http://owic.oregonstate.edu/sites/default/files/pubs/durability.pdf
  3. Преимущества ПВХ по сравнению с другими материалами. Получено с: http://www.pvcconstruct.org/en/p/material
  4. Как построить решетчатый забор из дерева. Получено с: https: //www.thisoldhouse.com / fences / 21017377 / how-to-build-a-wood-решетка-забор
  5. Прочность древесно-пластикового композитного бруса. Получено по адресу: https://www.fs.usda.gov/treesearch/pubs/36662
  6. Сколько стоит установка ворот на проезжей части? Получено с: https://www.fixr.com/costs/driveway-gate-install

Привет, Им Дара. Я родился и вырос в Фармингдейле, штат Нью-Йорк, и провожу время в Интернете, освещая новости альтернативной энергетики и местные события в космосе. Моя миссия - помочь большему количеству людей осознать преимущества использования альтернативной энергии.Когда я не веду блог об энергии, вы обнаружите, что я выгуливаю собаку, тренируюсь или занимаюсь медитацией!

Бесплатные планы деревянных ворот своими руками

Категория: Деревянный забор

Позвольте нам помочь вам построить лучшие ворота. Ворота, которые не провисают, и вы будете гордиться их постройкой и владением.

Мы предлагаем: подробные планы ворот, списки материалов (пиломатериалы и оборудование), подробные инструкции, советы после установки, несколько конфигураций

Планы железнодорожных ворот

Двойные V-образные ворота

Двойные V-образные рельсовые ворота могут быть одинарными или двойными.Ворота могут быть подвешены либо с помощью нашей двойной петли с центральным проушиной (8312), либо с помощью нашей задней петли с двойной петлей (8324).

Планы двойных V-образных ворот - Подробные планы ворот Центрального глаза

Планы двойных V-образных ворот - Подробные планы ворот заднего проема


Рельсовые ворота "X"

Рельсовые ворота "X" могут быть одинарными или двойными. Ворота можно повесить с помощью нашего оборудования с двойным ремешком Central Eye (8312).

Планы железнодорожных ворот "X" - Подробные планы ворот Центрального глаза


Кейп-Код Board Gate

Ворота Кейп-Код могут быть одинарными или двойными.Ворота могут быть подвешены либо с помощью нашей двойной петли с центральным проушиной (8312), либо с помощью нашей задней петли с двойной петлей (8324).

Кейп-Код Board Gate - Подробный план ворот Центрального глаза (ворота открываются примерно на 100 градусов в каждом направлении)

Кейп-Код Board Gate - Подробный план ворот заднего глаза (ворота открываются на 180 градусов, чтобы откинуться назад к соседнему забору)


Maine Board Gate

Ворота Совета штата Мэн могут быть одинарными или двойными.Ворота могут быть подвешены либо с помощью нашей двойной петли с центральным проушиной (8312), либо с помощью нашей задней петли с двойной петлей (8324).

Ворота Совета штата Мэн - Подробный план ворот Центрального глаза (Ворота открываются примерно на 100 градусов в каждом направлении)

Ворота Совета штата Мэн - Подробные планы ворот заднего глаза (Ворота открываются на 180 градусов, чтобы откинуться назад к соседнему забору)

Планы садовых ворот

Ньюпорт Пикет Гейт

Классический дизайн Новой Англии с квадратными пикетами и поперечной распоркой для максимальной прочности.Красивый акцент в вашем саду.

Планы пикетных ворот Ньюпорта


Ворота Гайд-парка

Классический дизайн Новой Англии для высоких ворот с пикетной или решетчатой ​​вершиной. Конструкция поперечной распорки для максимальной прочности.

Планы ворот из массивной доски

Ворота корпуса мусорного контейнера

Мусорные баки могут стать большой проблемой! Сверхпрочная фурнитура, которая не только вешает ворота, но и укрепляет их, имеет огромное значение.

Планы ворот для мусорных контейнеров

Планы английских пятибарных ворот

Пятибарьерные ворота - «Киль»

На протяжении веков ворота схожего стиля и дизайна были разбросаны по всей европейской сельской местности рядом с ирландскими соломенными крышами и английскими каменными стенами. Такие ворота были не менее популярны в других странах Европейского Союза, особенно в Германии, Франции и Дании. В США наши ворота Five Bar одинаково удобны в штатах Новой Англии и на западе.Эти красиво обработанные деревянные ворота идеально подходят для закрытых входов, жилых проходов и для использования в сельскохозяйственных условиях.

Планы барьерных ворот Велдона

Барьерные ворота Weldon

Барьерные ворота Weldon могут быть одинарными или двойными. Ворота можно повесить с помощью нашего оборудования с двойным ремешком Central Eye (8312).

Планы барьерных ворот Weldon - конструкция изогнутой опоры

Планы барьерных ворот Weldon - конструкция с прямой опорой

.
Конструкции откатных ворот своими руками: Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
