Лестница гусиный шаг своими руками пошаговая инструкция: особенности конструкции, расчет и сборка — ЖК Акваполис

Содержание

особенности конструкции, расчет и сборка

При обустройстве частного дома нередко возникает потребность сооружения лестничной конструкции, которая не оказывала бы значительной нагрузки непосредственно на перекрытия и занимала достаточно мало места. В таких ситуациях выполняется сооружение модели винтовой формы либо своими руками создается оригинальная и устойчивая лестница «гусиный шаг». Последняя получила столь необычное название по манере передвижения человека по ней. Строение выглядит забавно и достаточно необычно.

Описание лестницы «гусиный шаг»

Ступени лестницы «гусиный шаг» характеризуются особой формой: с обеих сторон имеют разную ширину, могут располагаться как на тетивах, так и на косоурах, больцах. Сам же лестничный марш бывает либо прямым, либо поворотным. Устанавливается преимущественно для выхода на второй этаж, мансарду или чердак.

Ступени такой лестницы поочередно сужаются и расширяются, что позволяет уменьшить размеры марша, обеспечив при этом удобство при передвижении.

Немного привыкнув, человек легко передвигается по ступеням мелкими шагами, при этом широко расставляя ноги. По этой причине лесенка и получила свое название.

Перемещение по конструкции всегда начинается с одной и той же ноги, поэтому, привыкнув, человеку будет казаться пустяком взобраться наверх или спуститься вниз.

Схема движения по лестнице

Использование такой лестницы дает возможность сэкономить до 70% площади 1-го этажа. При постоянном проживании, сооружение с такими ступенями применяется в качестве вспомогательного. Чаще всего встречается на даче или в небольших коттеджах, предназначенных для непостоянного или сезонного проживания.

Такая лестница впишется даже в самое тесное помещение

Изготавливается лестница преимущественно из дерева, хотя допустимо использовать и другие материалы. Из древесины намного проще выпилить ступени нужной формы и размера, а также закрепить их на основании.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Самодельная лестница ничем не уступает готовым модульным решениям

Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению.

Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

При использовании дерева ступени и все остальные составляющие перед установкой должны быть обработаны антипиреном и средствами, гарантирующими защиту от влаги и плесени.

Расчет лестницы

По своей конструкции лестница со ступеньками «гусиный шаг» очень уступает по показателям безопасности и удобства перед другими типами сооружений. Однако, правильная проектировка и серьезный индивидуальный подход помогут устранить возможные пробелы и недостатки.

При разработке чертежа важно быть внимательным и учитывать некоторые нюансы, которые могут изменяться, исходя из индивидуальных предпочтений. Речь идет о следующем:

На начальном этапе расчетов нужно определить высоту, на которой будет находиться конечная часть лестницы по отношению к полу. Благодаря этому значению можно получить количество ступенек и рассчитать их размер.

Глубина проступи более широкой части должна быть в 2 раза больше ширины узкой части каждой ступени.

Оптимальной толщиной ступенек считается 20 часть от ширины лестницы.

Лестничный проем предпочтительно делать не менее 2 м, это поможет исключить возможность ударения головой во время передвижения.

Рассчитывая угол наклона лестницы не стоит забывать, что по ней будут ходить дети и пожилые люди.

Пропорции общей ширины лестницы к ширине ступенек высчитываются из расчета 1 к 20.

При расчете материала сразу видно, что количество составных элементов намного меньше, чем требуется на другие типы лестниц.

Расчеты лестницы гусиный шаг нужно проводить особенно тщательно, внимательно делая все замеры. Для этого предпочтительно использовать калькулятор, что позволит получить более точные и правильные данные. Следуя правилам, в конечном итоге получится комфортная лестница с удобными ступенями, а все недочеты будут незначительными.

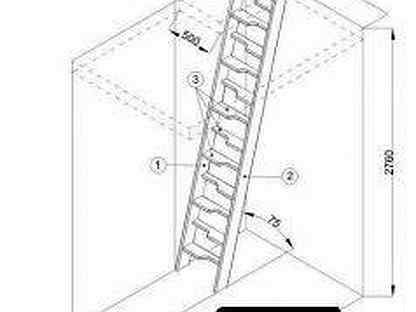

Пример чертежа лестницы с размерами

Самостоятельная сборка

При желании собрать лестницу своими руками, необходимо руководствоваться рекомендациями из пошаговой инструкции:

1. Первым делом, стоит определиться с типом древесины. Для деревянной лестницы преимущественно использовать массив дуба, лиственницы или бука. Такой материал, как сосна, относится к мягким сортам и не предназначен для сильных нагрузок, поэтому этот вариант лучше не использовать.

Используемый материал должен пройти тщательную сушку, иметь ровную поверхность, без сучков и зазоров.

2. На втором этапе следует решить, что станет основой гусиного шага – косоуры или тетивы. Так как пошаговая инструкция рассматривается на примере из практики, для статьи выбран вариант с тетивой. При высоте потолка 3 м используется брус шириной 30 см. Длину нужно рассчитать, используя теорему Пифагора.

Расчет по Теореме Пифагора несложен: L=√(D²+H²)

3. Далее делается разметка тетивы по размещению ступеней.

Чтобы избежать возможного травмирования, ступени должны быть строго в горизонтальном положении. Чтобы получить одинаковые несущие, располагать их под ступеньки нужно в том случае, если первая тетива уже размещена и проделаны пазы для ступенек.

После этого необходимо скопировать все данные с первой на вторую.

Лестница имеет такое название по причине подражания настоящему гусиному шагу, поэтому ступени «гусиные лапы» чередуются.

4. Приступаем к выполнению пазов в тетиве. Для этого вам понадобится фреза. Чтобы ступени надежно зафиксировались, пазы должны иметь глубину 2,5 см.

5. Теперь дошла очередь до изготовления ступеней. Для этого берется брусок, на который наносятся необходимые разметки. После ступеням придается нужная форма. Для распила удобнее использовать электролобзик. Не забудьте обработать готовые элементы наждачной бумагой.

6. Сборку лестницы лучше выполнять на ровной плоскости, хорошим вариантом станет пол. Первую тетиву следует укладывать вверх пазами, при этом пазы смазываются клеем и в них вставляются ступени. Когда все зафиксировано, наверх конструкции укладывается вторая тетива, таким образом, гусиный шаг практически готов.

7. С целью повышения устойчивости и прочности конструкции применяются стяжки. Их монтаж осуществляется в 3 или 4 местах тетивы, элементы могут быть деревянными или металлическими.

8. Полностью собранное и готовое к монтажу лестничное сооружение фиксируется на нижнем опорном брусе. Ранее важно проверить, чтобы верхняя часть тетив попадала в подготовленные прорезанные углубления в перекрытии. Закрепление производится с использованием анкерных болтов.

На каждом этапе важно проверять горизонтальность фиксации. С целью повышения безопасности, ступеньки лестницы «гусиный шаг» рекомендуется оборудовать перилами, что обусловлено значительным углом наклона сооружения.

Следуя пошаговой инструкции, можно в короткие сроки сделать прочную и надежную конструкцию. Важно правильно рассчитать все параметры, как указано в содержании статьи, чтобы, поднимаясь или опускаясь, не ощущать дискомфорта. При соблюдении всех условий изготовления, монтажа и эксплуатации, столь оригинальная и непростая модель станет безопасным и удобным элементом на второй этаж, мансарду или чердачное помещение.

Изготовление лестницы на примере мастеров (2 видео)

Варианты готовых решений (40 фото)

Самые лучшие посты

Лестница гусиный шаг своими руками пошаговая инструкция

Владельцы коттеджей, частных домов и дач зачастую сталкиваются с проблемой необходимости установления лестницы в рамках ограниченного пространства. В условиях дефицита площади большой популярностью пользуется лестница «гусиный шаг». Её так называют благодаря своеобразной форме ступеней, поднимаясь по которым человек как бы повторяет походку утки или гуся. Подобные конструкции с таким шагом лестницы имеют очень древнюю историю. Ещё в Х веке их возводили внутри башней замков, церквях и монастырях, имеющих очень узкие подъёмы.

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами. Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

Они очень компактны и занимают мало пространства.
Благодаря своей конструкции не загромождают помещение.
Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
Спуск может быть ещё сложнее подъёма.

Типы и параметры лестниц утиный шаг

Такие конструкции могут быть как прямыми, так и поворотными. Во втором случае опорой служат косоуры. Ограждения крепятся на ступени.

Для производства таких лестниц используется только прочная древесина. Отлично подойдет дуб, ясень или бук.

Толщина доски должна быть около 3,5 см, а ширина — 3 см. Глубина узкого участка ступени зависит от наклона лестницы. На ступени ниже должно оставаться достаточно места для стопы человека.

Есть несколько вариантов формы ступени: они могут быть половинчатыми, в виде крыльев бабочки или гусиных лапок.

Для удобства и безопасности минимальная ширина лестничного марша составляет 0,8 м.

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно. Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной. Вы можете зять за основу одну из готовых схем.

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

Параметры ступенек

Сборка лестницы гусиный шаг своими руками

Монтаж такой лестницы не представляет больших сложностей. Для работы вам необходимо запастись саморезами, гвоздями, болтами с гайками, электродрелью, молотком, фрезером и ножовкой по дереву.

Собирайте лестницу на твердом и ровном полу. Если эта конструкция на тетивах, положите одну из них на поверхность и вставляйте ступени в вертикальном положении, дополнительно промазывая пазы клеем или герметиком. Вторую тетиву закрепите сверху.

Чтобы ступени не прогибались в процессе эксплуатации, соедините тетивы в нескольких местах металлическими стяжками. Собранная конструкция крепится внизу к опорному брусу, а сверху — к балкам перекрытия при помощи анкеров.

Ограждение здесь обязательно. Балясины крепятся к ступеням на металлические шпильки или деревянные шканты. Можно также углубить их в высверленные заранее отверстия в проступях. Подробнее о том, как собрать модульную лестницу «гусиный шаг» на косоуре, вы можете прочитать здесь.

Лестница Гусиный шаг: фото, расчет, отзывы

Одним из самых необычных вариантов решения проблемы с площадью и перемещением между этажами в частных домах является постройка лестницы гусиный шаг. Особенность конструкции изготовления такой лестницы заключается в конфигурации ступеней, а точнее в их размещении. Гусиный шаг часто делается под углом в 45º, но можно встретить и варианты, которые поднимаются под 70º. При решении жилищной проблемы следует избегать использования «гусиного шага» как основной лестницы из-за определённого неудобства при использовании.

Важно! Лестница, выполненная в стиле Гусиный шаг – это модульная лестница.

Для полноты восприятия советую ознакомиться с таким видео:

Универсальным является и возможность подбора материала, из которого будет сделан гусиный шаг. Так, благодаря простоте обработки лидерство удерживает исполнение из дерева. Для эстетической красоты могут применяться металл или стекло. Конструкция гусиного шага состоит из таких деталей:

несущие элементы;
дополнительные стяжки;
крепления и ступени;
балясины;
перила.

Расчеты лестницы «Гусиный шаг»

Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:

Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:

Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.

Пошаговое руководство по сборке лестницы

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы.

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

«Гусиный шаг» — отзывы

Вот и подходит статья к концу. Для тех, кого построение такой лестницы всерьез заинтересовало, будет полезно ознакомиться с отзывами людей, которые уже имеют опыт строительства таких лестниц:

«В целом лестницей доволен, но из-за большого уровня наклона, скользкую древесину ступенек пришлось дополнительно укрыть лаком и противоскользящими накладками».

«Гусиный шаг предоставляет из себя очень интересную архитектурную задумку, но для безопасности следует хорошо за ней следить: никакой пролитой воды или мокрых шлепок. А использовать её в качестве главной входной лестницы – боже упаси, такое делать!»

«Опасность, про которую любят поговорить, возможна, конечно. А где её нет? Но если размеренный спуск, а также безопасные параметры самой лестницы – то почему бы и не реализовать? А в целом – сами решайте. Если любите держать осанку и не боитесь высоты – то можете и построить».

«Ну, опасность есть, но если носится как угорелый, то для вас любая лестница может стать смертельной, любезный. А вы что ожидали? Из своего опыта могу добавить, что подъём по ней не так… неповторим, как спуск. А вы вообще знаете, откуда они пошли? Они же так-то ещё со средневековья со всяких зданий вроде мельниц, где людям часто приходилось спускаться со значительным грузом вроде мешка муки. Поэтому для легкости и строили их. Если хотите незабываемых чувств – то стройте. Но как по мне, есть и другие, более комфортные варианты»

Монтируем лестницу гусиный шаг своими руками в доме: Обзор +Фото и Видео

Устройство лестницы гусиный шаг смело можно назвать одним из наиболее необычных способов решения проблемы в случае небольшой площади и необходимости иметь лестницу.

Чем необычна такая лестница? Особенность ее конструкции заключается в особой конфигурации ступеней и в их необычном размещении. Часто встречается гусиный шаг, сделанный под углом 45 градусов, но бывают варианты с гораздо более крутым наклоном – до 70 градусов.

[contents]

Как главную и основную лестницу модульную гусиный шаг практически не используют. Все-таки, пользование ей не слишком удобно.

Для изготовления конструкции может использоваться совершенно разный материал. Правда, сравнительная простота обработки и монтажа удерживает традиционное лидерство за деревом.

Для улучшения эстетических свойств нередко используют стекло или дерево.

Изучаем конструкции лестниц

Из чего состоит сама конструкция такого необычного приспособления?

Она включает в себя следующие детали:

перила;
ступени и крепления;
несущие элементы;
балясины;
дополнительные стяжки.

В оценке конструкций данного вида не все однозначны. Некоторым они кажутся компактными и вполне удобными, у других возникают претензии к их использованию.

Они состоят в некотором неудобстве пользования, а также в трудности перемещения по ним габаритных вещей.

Не все знают, что при грамотном планировании такой лестницы негативные характеристики можно практически свести к нулю.
Начиная необходимые расчеты для лестницы гусиный шаг, помните, что есть показатели постоянные, которые останутся неизменными при любых условиях.
На них нужно и основываться, определяя число ступенек и их высоту.

Для такой конструкции потребуется гораздо меньше строительных материалов, чем для любых других типов.

Составлена специальная удобная таблица, в которой приведены готовые (уже посчитанные) данные, сколько, исходя из высоты, потребуется ступеней гусиный шаг.

Не обязательно брать точные данные, их можно варьировать на собственное усмотрение. Ведь главное – это ваше удобство.

Лестничный проем должен иметь высоту не меньше двух метров: так вы исключите возможность удариться головой.

Для определения ширины ступеней есть особая формула – она должна составлять примерно одну двадцатую от всей ширины лестницы.

Описание типов лестниц

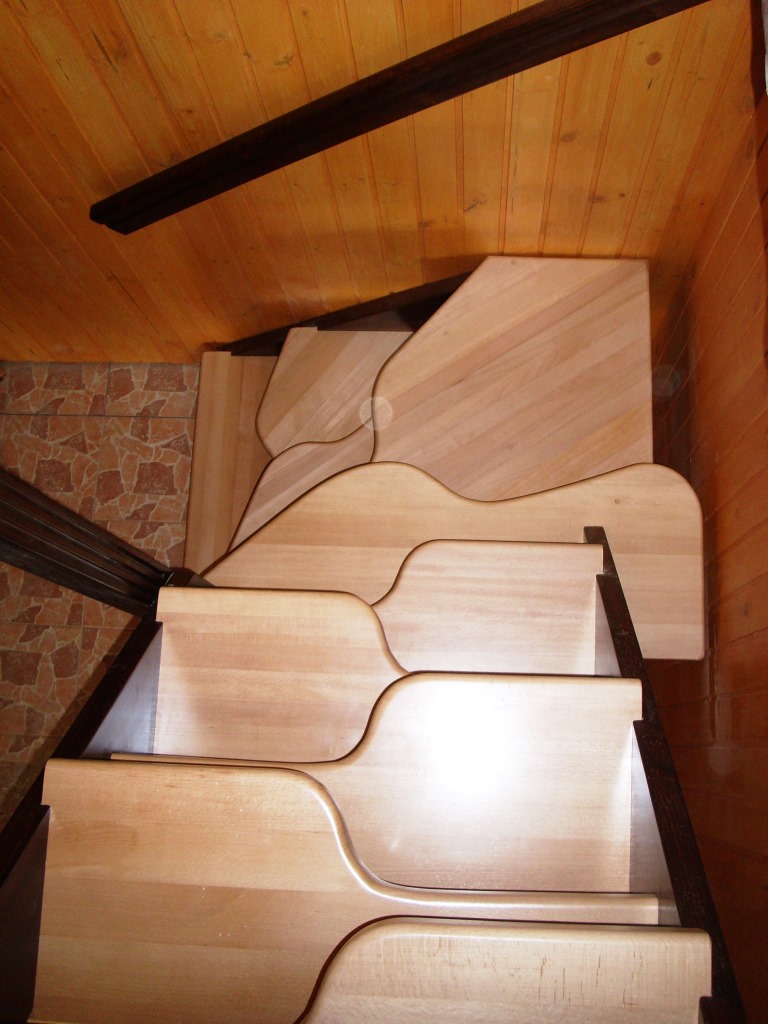

Лестницы такого типа могут быть разными: прямыми или поворотными на больцах, косоурах и тетивах.

Если выбор пал на опору на косоурах, то ступени будут опираться на выпиленные в несущих балках специальные выступы. Опоры перил в данном случае монтируются на сами ступени.

Такие деревянные косоуры для лестницы гусиный шаг могут иметь достаточно сложные формы, с самыми разными профилями выступов.
Лучше всего делать ее по предварительному подготовленному лекалу.

Ступеньки для лестницы с тетивами монтируются в специальных пазах 20-30 мм глубиной, проделанных в боковых балках.
Они и называются тетивами, и размечаются по специальному шаблону, чередуясь для ступеней с различной шириной.
Для повышения прочности такие конструкции на тетивах укрепляют под ступенями деревянными или металлическими тяжами. Перила у таких лестниц крепят непосредственно на тетивах: балясины примеряются по месту и под нужным углом срезаются.

Больцами называют особые самонесущие элементы, которые принимают нагрузку и стягивают ступени. От формы самих ступеней зависит то, как будут расположены больцы.

Изготовление лестницы гусиный шаг подобной конструкции является достаточно сложным для самостоятельного воплощения.

Обычно для изготовления лестничных ступеней используют дерево различных сортов – дуба, сосны и бука.

Ступенька должна иметь толщину от 36 мм, не меньше, а ширину в самой широкой части 30 см. Ширина ее узкой части зависит от степени наклона лестницы: они не должны перекрывать нижерасположенную ступеньку, но в то же время быть достаточно прочной для закрепления на опорах.

Ширина лестницы должна быть такой, чтобы хотя бы один взрослый человек передвигался по ней без труда. Не стоит делать ее излишне широкой – тогда для ее преодоления придется использовать чересчур большие шаги, а это неудобно. Оптимальная ширина такой конструкции составляет от 60 до 80 сантиметров.

Самостоятельное изготовление лестницы гусиный шаг

Имея даже небольшой опыт работы с деревом, прямую деревянную лестницу гусиный шаг вполне под силу изготовить собственными руками.

Выбираем, готовимся

Расчет и план конструкции

Важно сделать предварительные расчеты, из которых станет понятен план конструкции и ее важные параметры: ширину лестницы, число ступеней, угол подъема и размеры пролета. Если у вас полностью отсутствуют минимальные навыки проектировки, лучше найти (хотя бы в интернете) готовый чертеж.

Выбираем тип древесины

Первоначально следует определиться с типом древесины, который вы предпочитаете использовать.

Лучше всего, по отзывам, в этом качестве ведут себя лиственница, дуб или бук. Можно попробовать использовать дерево других пород, главное, чтобы оно не было мягким, которое плохо выдерживает значительные нагрузки.

Материал должен быть качественным, хорошо просушенным, без сучков, деформаций и других повреждений. Желательно убедиться, что древесине был обеспечен определенный уход на стадии хранения. Также желательно выполнить обработку древесины антисептиком.

Изготавливаем

Рассмотрим вариант лестницы гусиный шаг на тетивах. Например, высота имеет три метра. Необходимые нам готовые данные берем из упомянутой ранее таблицы.

Первый этап работ

Подойдет брусок шириной 30 см и 6 см высотой.

Используя теорему Пифагора, определим нужную нам длину.
Если основные параметры уже известны, можно начинать разметку тетивы с последующим размещением ступенек.
Ступени желательно монтировать строго горизонтально – это поможет избежать травмоопасных ситуаций.
Чтобы получить одинаковые несущие, под ступеньки их размечают после того, как размечена самая первая тетива, и пазы для ступенек прорезаны.
Остается всего лишь перенести с нее данные на следующую.

Делая разметку, помните, почему гусиный шаг получил такое специфическое название – ступеньки обязательно должны чередоваться.

Второй этап работ

Чтобы изготовить собственно ступеньку, потребуется брусок, который позволит получить запланированную конфигурацию.

Чтобы случайно не повредить податливый материал, желательно пользоваться резиновым или деревянным молотком.

Прежде чем приступать к непосредственной обработке древесины, нужно сделать разметки, которые упростят процесс и сделают его более аккуратным.
Первая тетива размещается вверх пазами, они смазываются клеем, затем вставляются ступени.
Когда они надежно закрепятся, вверх лестницы помещаем вторую тетиву.
Для придания конструкции дополнительной жесткости применяют специальные стяжки. Их делают из того же дерева или из металла, устанавливая в 3-4 местах. Металлические будут служить дольше, но они более заметны.
С другой стороны, деревянные можно расклинить для лучшей фиксации и вставить, полностью замаскировав из хорошей краской или лаком.

Помните, что собирать конструкцию нужно на горизонтальной ровной поверхности, лучше всего на полу.

Третий этап работ

Лестницу, собранную и приготовленную к установке, необходимо хорошо закрепить на опорном пункте снизу. При этом важно убедиться, что верхняя часть встала в проделанные заранее углубления.

Конструкция закрепляется анкерными болтами, в строго горизонтальном положении. Дело в том, что именно четкая фиксация обеспечивает лестницам такой конструкции определенную безопасность, которая соответствует правилам.
Желательно оснастить конструкцию перилами, для размещения которых заранее готовятся столбики. Расстояние между ними составляет примерно полметра – 50-60 сантиметров. В высоту они могут достигать 80-120 сантиметров. Выбор этот зависит от размера и роста людей, для которых предназначена лестница.
Относительно ступеней эти столбики закрепляются вертикально, но та их часть (верхняя), к которой будут крепиться перила, скашивается под тем же углом, который имеет подъем лестницы.

Выполняем отделку лестницы

Устройства подобной конструкции имеют часто довольно крутую форму. Понятно, что ради безопасности не стоит делать покрытие скользким или слишком гладким. Допускается отделать лестницу оригинальными лакокрасочными материалами, но тогда необходимо закрепить на ступеньках специальные нескользящие прокладки. Они могут быть сделаны, например, из ковролина.

После тщательной шлифовки и очистки от мелкой пыли краску или лак следует нанести на все элементы из дерева. Если в древесине заметны следы крепежа, их маскируют герметиком или специальными заглушками. Обработав дерево специальным колером или морилкой, ему можно придать любой тон или цвет. Когда оно хорошо просохнет, его шлифуют самой мелкой наждачкой (при необходимости), и покрывают тем же средством повторно.

Лестница гусиный шаг считается достаточно компактным устройством. Она занимает совсем немного места, довольно оригинально и эффектно выглядит, но слишком удобной ее назвать нельзя.

В случаях, когда лестницу предстоит использовать в домах постоянного проживания, где есть маленькие дети или, напротив, пожилые люди, лучше все же рассмотреть другие типы лестниц на второй этаж.

Лестница с гусиным шагом своими руками

Лестница гусиный шаг своими руками — как сделать ступени утиные лапки

Во многих случаях, когда места для сооружения маршевой лестницы не хватает, а использовать приставные модели нецелесообразно, выручит лестница со ступенями «гусиный шаг». Главной особенностью конструкции является необычная конфигурация ступеней. Различают h-образные, клиновидные и сферические формы.

«Мотыльковая» лестница — это еще одно название, не лишенное смысла. И действительно, чтобы подняться или спуститься, Вы вынуждены шагать по диагонали, мотыляя из стороны в сторону. Так же в народе данная конструкция известка, как «танцующая» или «самба», получившая название в честь энергичного танца, в котором крайне важно начать двигаться с нужной ноги. И «гусиные лапки» или «утиный шаг» — по аналогии с классическим названием.

В большинстве случаев лестница «гусиный шаг» устанавливается под углом в 45° и используется в небольших подсобных помещениях. Не стоит выбирать данную конструкцию в роли основной лестницы, так как она является очень неудобной и травмоопасной. Перед тем, как принимать окончательное решение, стоит подумать даже о выносе подъема на улицу.

Наиболее популярны у домашних мастеров деревянные мотыльковые лестницы, так как дерево проще всего поддается обработке, эстетично выглядит и является экологически чистым материалом. Но также встречаются металлические, стеклянные и смешанные модели.

Конструкция лестницы с гусиным шагом состоит из следующих деталей:

несущие элементы. Как правило, это тетивы или косоуры.
ступени и крепления;
дополнительные стяжки;
балясины;
перила.

Расчет лестницы гусиный шаг

Далеко не всегда «гусиные лапки» имеют благоприятные отзывы. Зачастую, их считают опасными и неудобными. Недостатков довольно много, но их можно свести к минимуму, правильно составив проект.

Если внимательно посмотреть на чертеж с изображением горизонтальной проекции лестницы, то становится понятно, что проектирование сводится к расчету обычной лестницы с прямым маршем, глубина проступи которой соответствует глубине гусиной ступени в ее узкой части.

При расчетах используются следующие параметры:

Н – межэтажное расстояние;
j – высота подступенка;
е1 – глубина проступи в широкой части;
е2 – глубина проступи в узкой части (равна е
