Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Содержание статьи

  • 1 Разновидности мансардных крыш
  • 2 Преимущества ломаной конструкции
  • 3 Этапы строительства
    • 3.1 Создание проекта
    • 3.2 Расчет стропильной системы
    • 3.3 Монтаж мауэрлата
    • 3.4 Сборка стропильной системы
    • 3.5 Гидроизоляция и кровельные работы
  • 4 Видео-инструкция

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крыши

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими.

Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

  • Возможность обустроить более высокие потолки.
  • Высокий уровень защиты от атмосферных осадков, ветра.
  • Легкий сход снега со скатов.
  • Помогает сберечь тепло.
  • Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

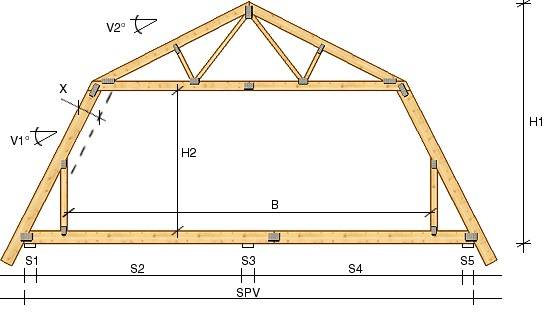

Проект ломаной двухскатной крыши с размерами

Конструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

  • Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
  • Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
  • Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Необходимые материалы

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

  1. Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
  2. Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение.
    Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
  3. Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.

    Установка стоек

  4. Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.

    Установка висячих стропил

  5. Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
  6. На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
  7. Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.

    Установка наслонных стропил

  8. Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

чертеж и монтаж кровли фото, видео

Содержание:

Мансардная крыша своими руками чертежи
Технические термины и правила безопасности
Мансарда своими руками фото: строительство каркаса

Обустройство обрешетки и утепление
Мансардная крыша своими руками пошагово видео

Мансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша своими руками чертежи

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

Мансардная крыша своими руками чертежи

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

  • высота снежного покрова и максимальный уровень осадков в вашей местности – чем он выше, тем больше должен быть угол наклона скатов;
  • расчетная толщина звуко- и теплоизоляции – толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
  • в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

  • Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
  • Деревянные брусья, образующие скат кровли, носят название стропил.
  • Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
  • Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

Строительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

  • использовать крепежный пояс;
  • тщательно закреплять леса при установке;
  • не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
  • следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
  • не оставлять незакрепленные детали на скатах крыши;
  • стараться не отвлекаться на сторонние дела при работах на высоте.

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы — мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены – монтируются в процессе кладки.

Строительство каркаса мансандры

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 — 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

Внутренний каркас крыши

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, – строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Внутренний каркас крыши

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны – доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля – 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ – собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху – к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Ломаная мансардная крыша своими руками

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая – по верхнему соединению стропил подбивается конек. При малой ширине — его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки – удлиняющие доски, образующие свес кровли.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Обустройство обрешетки и утепление

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.
