Настройка котла Протерм – Как настроить газовый котел Протерм

24 Марта 2022

Просмотров:  4258560399

Время чтения:  16 минут

Содержание

Виды газовых котлов Протерм

Устройство котлов

Режимы работы двухконтурных котлов Протерм

Преимущества и недостатки газовых котлов Protherm

Подключения к коммуникациям

Управление котлами Протерм

Подключение, настройка, эксплуатация

Команды меню обслуживания

Настройка мощности котла

Коды ошибок

Обязанности владельца газового котла

Серии газовых котлов Протерм

Коротко о главном

Газовые котлы отопления торговой марки Protherm – популярное в России оборудование. Надежность, функциональность, стабильная работа, производительность, простота управления – основные достоинства этих агрегатов. Корректная настройка газового котла Протерм может продлить срок эксплуатации, заявленный производителем, поэтому пользователь должен знать функционал панели управления.

Газовый котел Протерм Скат

Виды газовых котлов Протерм

Производитель выпускает газовые котлы в большом ассортименте, предлагается оборудование различных конструкций и модификаций. Их можно классифицировать по нескольким критериям:

• По способу установки: настенные и напольные.
• По числу контуров: одноконтурные – поддерживают только функцию отопления; двухконтурные нагревают теплоноситель для отопительной системы и подготавливают горячую воду для бытовых нужд.
• По технологии нагрева: конвекционные – тепло нагретого пламенем горелки теплообменника передается рабочей среде непосредственно в нем. Конденсационные – теплоноситель предварительно нагревается в конденсационной камере, так образуется водяной пар, который не уходит по дымоходу, но осаждается.
• По типу топки: атмосферная – из открытой камеры вывод продуктов горения осуществляется по обычному дымоходу посредством естественной тяги.
  Турбированная – в закрытой топке нет естественного притока воздуха и отвода дыма, для этого установлен вентилятор.

Купить газовый котел Протерм можно в нашем интернет-магазине.

Турбированный и атмосферный агрегат

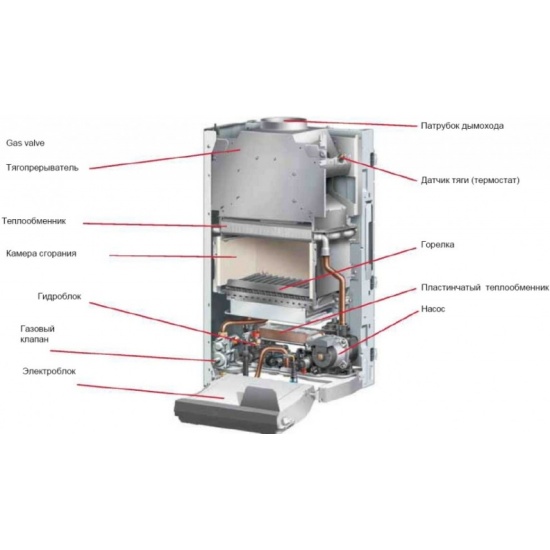

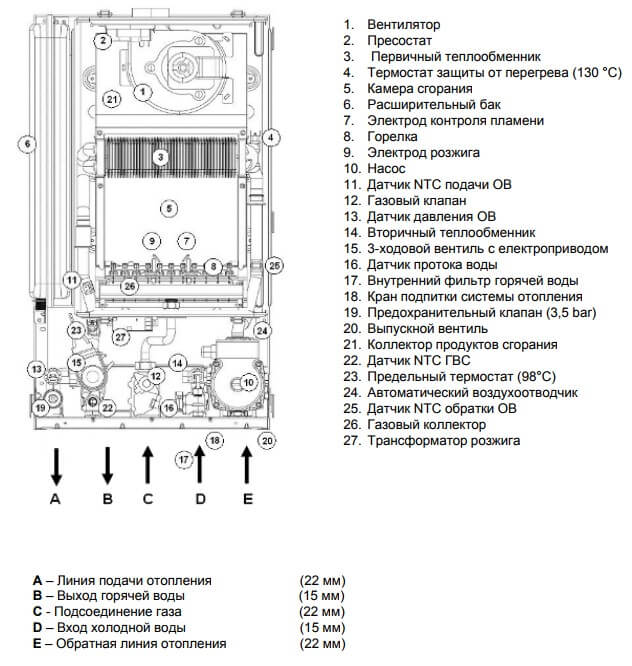

Устройство котлов

Газовые котлы Protherm, в зависимости от поколения, серии, модельной линейки и модификации имеют различной устройство и комплектацию. Компоненты оборудования:

• теплообменник системы отопления;
• теплообменник для контура горячей воды;
• насос для формирования циркуляции рабочей среды;
• вентилятор;
• мембранный бак;
• гидрогруппа;
• закрытая или открытая топка с горелкой и системой розжига;
• панель управления с дисплеем и платой;
• комплект контролирующих датчиков; коаксиальный дымоход.

На заметку! Производитель газовых агрегатов рекомендует использовать только фирменную систему дымоудаления – это сохраняет гарантийный обязательства на оборудование.

Гидрогруппа

Это комплект устройств, делающих работу оборудования высокоэффективной и увеличивающих ресурс газовых агрегатов. Она сформирована из таких компонентов:

• датчик давления ОС;
• SIT клапан;
• бойлер второго контура;
• автоматический отводчик воздуха;
• предохранительный клапан;
• насос;
• трехходовой клапан.

Гидравлическая группа в сборе для одноконтурного котла отопления

Режимы работы двухконтурных котлов Протерм

• Нагрев теплоносителя для ОС. Насос обеспечивает циклическое движение рабочей среды по кругу: теплоноситель нагревается в котле, откуда попадает в трёхходовой клапан, смешивается с охлажденной жидкостью до нужной температуры, затем циркулирует по системе, нагревая батареи и другие элементы.
• Нагрев ГВ для бытовых нужд. Эту функцию выполняет вторичный теплообменник. Включение контура происходит при открытии смесителя: зажигается горелка, подается воздух для горения.

Преимущества и недостатки газовых котлов Protherm

Это теплотехническое оборудование разрабатывается на базе передовых технологий отрасли, соответствует высоким стандартам качества и безопасности Евросоюза. На российском рынке агрегаты предлагаются в большом ассортименте по доступной цене.

Основные достоинства:

• большой выбор газовых агрегатов;
• высокий КПД – до 94;
• простота эксплуатации, техобслуживания, ремонта;
• адаптация к российским коммуникациям и климату – возможность стабильной работы при низком давлении в газопроводе.

Двухконтурный агрегат Protherm Ягуар

Минусы:

• гидросистема из пластика;
• расширительный бак небольшого объема.

Важно! При вмешательстве владельцев в устройство газовых агрегатов сервисные обязательства производителя прекращаются. Гарантия на 2 года сохраняется при условии выполнения установки, монтажа, подключения, ремонта и ТО только сертифицированными специалистами.

Подключения к коммуникациям

Если настройка котла Протерм ещё может быть выполнена владельцем, то подключение к газопроводу может осуществлять только специалист, в ином случае могут быть наложены санкции.

Энергозависимые котлы с автоматикой чувствительны к показателям напряжения в электросети. При падении его значений или скачках электронный модуль быстро утратит функциональность, а затем и работоспособность. Чтобы избежать таких поломок, агрегат к электрической сети подключают через стабилизатор. А для продолжения работы оборудования при отключениях электричества нужно использовать ИБС или генератор.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «

услуги».

Стильный дизайн газовых установок Протерм дополнит любой интерьер

Тип дымохода выбирают в зависимости от типа горелки:

• Для открытой – стандартный. В атмосферных моделях воздух попадает в топку из помещения, продукты горения выводятся естественной тягой. Но в них топливо сгорает не полностью, нужен дымоход и специальное помещение.
• Для закрытой – коаксиальный. Навесным котлам требуется дымоход, выходящий на улицу. Коаксиальный тип представляет собой конструкцию из двух частей: по одной воздух поступает в топку, по второй отводятся продукты горения. Такие агрегаты эффективнее за счет возможности регулировок, их можно устанавливать в жилых комнатах.

Комплект коаксиального дымохода

Управление котлами Протерм

Оборудования для отопления и подготовки горячей воды Protherm прекрасно адаптированы для пользователя: управление и регулировка котла Протерм осуществляются с панели кнопками, вся информация автоматически выводится на дисплей. Доступные настройки:

• индивидуальные регулировки температуры ОС и ГВ;
• оптимизированное ПО под индивидуальные настройки с опцией самодиагностики, коды настроек и ошибок;
• предусмотрена возможность работы с низкотемпературными системами;
• предусмотрено подключение внешнего термометра и эквитермических настроек;
• контроль интенсивности пламени горелки;
• расширенная система защит, включая перегрев и промерзание;
• антиблокировка насоса;
• контроль газовых магистралей.

Обратите внимание!

Владельцам отопительного оборудования Протерм рекомендуется контролировать качество рабочей среды: показатели pH должны быть в пределах от 8,2 до 10 при температуре воды +25 °C. В запрещено добавлять биоциды, антифриз, смягчающие присадки, антикоррозионные составы и другие химикаты, в противном случае гарантия считается недействительной.

Панель управления

Подключение, настройка, эксплуатация

Перед началом эксплуатации котла его нужно грамотно установить и корректно настроить. Базовые требования:

• котел и другое оборудование должно быть установлено строго по проекту, требованиями СП, СНиП и инструкцией производителя;
• агрегаты с закрытыми топками можно размещать в жилых помещениях, с атмосферными горелками в отдельных котельных;
• монтаж, пуско-наладочные работы могут выполнять только сертифицированные специалисты сервисных центров или лицензированных профильных компаний;
• техника должна регулярно проходить техобслуживание.

Регламенты ТО:

• проверка работоспособности котла и его общее состояние – ежегодно;
• проверка электрической схемы – ежегодно;
• проверка герметичности и целостности газовых линий – ежегодно;
• проверка состояния и работоспособности расширительного бака – раз в два года;
• прочистка дымохода, топки и других покрытых продуктами горения узлов – ежегодно;

Модели котлов Протерм

• тестирование запуска с удалением воздуха из системы – ежегодно;
• проверка бойлера на наличие засора, очагов коррозии, деформаций – ежегодно;
• проверка параметров давления топлива на входе в оборудование – ежегодно;
• проверка целостности и работоспособности горелки – раз в два года;
• очистка механического водяного фильтра – ежегодно.

Команды меню обслуживания

Все электромеханические модули газового котла – от датчиков до моторов – управляются электронным микропроцессором с панели. Все возможные действия регламентируются ПО, которое имеет два меню: для пользователя и сервисное. В моделях разных серий агрегатов отопления Протерм доступ в меню обслуживания может несколько отличаться, но стандартный алгоритм предполагает ввод кода.

Панель управления

Например, как настроить котел Протерм Пантера, – нужно удерживать «mode», при этом интерфейс дисплея изменится, далее с помощью «+» или «-» подбирают нужные символы пароля, в завершении процедуры нужно подтвердить действие повторным нажатием «mode». При входе в меню сервиса сразу высвечивается первая стока информации d00, чтобы попасть к другим данным, нужно, нажимая на «+» или «-», ввести нужный номер.

Клапан SIT 845 Sigma

Наиболее востребованные команды меню обслуживания:

• D00. В этой строке находится информация о максимальной тепловой мощности с заводской или последней настройкой.
• D01. Здесь можно выставить время переключения насоса в режиме ОС, диапазон значений – от 2 минут до 1 часа.
• D02. Строка используется для защиты от тактования, можно выбрать параметры от 2 минут до 1 часа.
• D18. В этой строке осуществляется настройка котла Protherm, работа насоса циркуляции: 0 — одновременно с котлом, 1 – по термостату, 2 – насос включен постоянно.
• D19. Корректировка скорости насоса: 0 – с устройством, скорость подбирается автоматически, 1 – наименьшая в режиме ОС, наибольшая в режиме ГВ, 2 – автоподбор для ОС и наибольшая для ГВ.
• D35. Текущее положение трехходового крана: от нуля до 99.
• D36. Это текущая информация от датчика потока о расходе горячей воды предназначена только для чтения.
• D40. Текущая температура рабочей среды на выходе – для чтения.
• D41. Текущая температура воды в обратной трубе – для чтения.

В видео рассказывают, как пользоваться сервисным меню газового котла Protherm Gepard 23

• D44. Информация об ионизационном токе показывает не его реальные значения, а степени от 0 до 10, из которых до 4 – достаточные, до 8 – ниже требуемых, далее пламени нет.
• D52. В этой строке проводится регулировка мощности котла Протерм в диапазоне от 0 до — 99 – чем выше показатель, тем интенсивнее горение. Сама процедура предполагает изменение положения газового клапана.
• D67. Промежутки времени между включениями агрегата, то есть время остывания. Этот показатель важен для контроля рисков появления тактования.
• D70. Корректировка положения трехходового устройства: 0 – типовые требования, 1 – средняя позиция, 2 – позиция нагрева.
• D71. Регулировка верхней предельной температуры в ОС: от +45 до +80 °C.
• D88. В этой строке корректируются параметры реакции на гидравлический удар в холодной разводке.
• D90. Идентификация внешнего датчика помещений: 0 – не подключен, 1 – подключен, есть контакт.
• D96. Восстановление заводских настроек: 0 – не восстанавливать, 1 восстановить.

Плата управления моделью Пантера

Настройка мощности котла

Настройка мощности котла Протерм происходит посредством изменения интенсивности подачи топлива на горелку. Операция выполняется регулировкой газ-клапана. В оборудовании этой торговой марки преимущественно установлены устройства Honeywell. Его настройки возможны с помощью электрического двигателя, который управляется через меню обслуживания панели. Если модель укомплектована газ-клапаном SIT 845 Sigma, его регулировка выполняется регулировочными винтами.

Настройка верхних пределов давления газа

Как настроить газовый котел Протерм по параметру давления газа: на панели выставить предельную температуру ГВ в +60 °C. Далее нужно будет контролировать высоту огня и иметь доступ к газ-клапану, для этого следует снять крышку с корпуса. На специальный штуцер целесообразно установить прибор измерения давления, перейти в режим ГВ открытием крана. В меню обслуживания нужно зайти на d.53 и изменять показатель, выставленный на заводе до тех пор, пока высота фитиля не станет меньше и не снизится давление топлива. При получении нужного результата нужно подтвердить его нажатием «mode».

В ролике показывают, как регулировать работу котла Протерм Пантера в режиме отопления и ГВС

Как параметры газ-клапана для ГВ влияют на ОС

Снижение давления газ-клапана для ГВ на выходе несколько снижают мощность теплотехнического агрегата и для режима ОС. Но максимальные показатели двухконтурного котла должны перекрывать требования нагрева водяного контура, превышающие требуемую мощность для ОС. Поэтому, изменив настройки режима ГВ, нужно увеличить наибольшую предельную мощность режима отопления. Если такая диспозиция не будет рабочей, нужно вернуться к заводским показателям.

Регулировка мощности газового котла

Правила и требования предписывают устанавливать в здании отопительное оборудование аналогичное по мощности системе. Если разница велика, существуют риски формирования цикличности функционала – тактования. Этот эффект проявляется в том, что горелка после запуска оборудования начинает греть теплоноситель в теплообменнике до предельно высоких показателей. При достижении лимита нагрева рабочей среды на выходе агрегат отключается. При этом температура батарей не достигает нужных показателей, поскольку горячая рабочая среда не успевает добраться до них.

Двухконтурная схема отопления частного дома

В таком режиме котел производит тепла намного больше, чем принимает контур отопления. Причина: быстрый рост температуры рабочей среды на выходе провоцирует отключение котла задолго до прогрева радиаторов. Через определенное время циркуляционный насос подкачивает по обратной трубе остывшую среду в теплообменник, горелка загорается, и весь неэффективный цикл повторяется снова и снова.

На заметку! Тактование снижает ресурс агрегата и повышает расход топлива, поскольку увеличивается количество запусков – самого сложного этапа работы для любой техники. Именно в этот момент происходит большее число отказов. Во время розжига в горелку поступает объемная порция газа, большая часть которого в прямом смысле улетает в трубу ещё до момента возгорания. Постоянная подача топлива существенно увеличивает его расход. КПД соответственно снижается.

Коды ошибок

• F20 – F23. Превышение предельной верхней границы температур теплоносителя из-за снижения скорости его движения или уменьшение объема рабочей жидкости из-за протечки.

Особенности конструкции моделей серии Медведь

• F28. Появление этой ошибки говорит о том, что при запуске не получилось разжечь пламя в горелке. Причиной может быть засор в форсунках и проблемы с подачей газа. Если при вторичном запуске снова появляется это сообщение, нужно вызвать специалистов.
• F29.Это сообщение о затухании пламени. Оно может быть ложным или связанным с блокировкой газовой магистрали отсечным устройством из-за перепадов напряжения в электросети.
• F75. Информация о выходе из строя датчика давления, который не сумел обнаружить перепад. Эту неисправность может устранить только мастер сервисного центра.

В ролике подробнее о том, почему при запуске котла не разжигается пламя

Обязанности владельца газового котла

Большинство газовых котлов Протерм функционируют в автоматическом режиме, который не требуют вмешательства пользователя. Но, согласно действующим в России нормативам, владелец несет полную ответственность за исправность оборудования и его корректную работу. Что должен делать пользователь в обязательном порядке:

• заключить гарантийный договор с сервисным центром;
• не устанавливать и не запускать котел самостоятельно, это должен делать мастер сервисного центра – обязательное условие для реализации гарантийных обязательств производителя;
• постоянно контролировать исправность оборудования и отсутствие протечек;
• выставлять адекватные настройки;
• ежегодно вызывать специалистов на ТО оборудования;
• установить в систему фильтры для воды;
• подключать котел к сети через стабилизатор, при частых перебоях подачи электроэнергии в населенном пункте использовать генератор.

Обслуживание оборудования

Серии газовых котлов Протерм

Производитель дал всем линейкам названия хищных животных, подразумевая их мощь:

Гепард

Это серия настенных котлов со стальными теплообменниками функционирует полностью в автоматическом режиме за счёт получения информации от датчиков. Есть модели с отводом продуктов горения посредством естественной тяги и с помощью вентилятора. Агрегаты предназначены для жилого сектора, они компактны, эстетичны, их можно устанавливать, не нарушая дизайн интерьеров.

Протерм Ягуар

Медведь

Серия представлена несколькими модифицированными устройствами:

• TLO. Низкотемпературный энергонезависимый агрегат комплектуется теплообменником из чугуна, воспламенение топлива выполняется пьезоустройством.
• KLOM. Котел напольного размещения с электронным розжигом, модулирующей горелкой. Программное обеспечение позволяет формировать температурные графики.
• PLO. Газовая установка с инжекторной горелкой и расширенными возможностями управления, включая переключение ступеней.
• KLZ. Эта модель комплектуется большим встроенным бойлером объемом в 90 литров, электронным розжигом, ее мощность можно регулировать в диапазоне от 70 до 100%, имеет опцию самодиагностики.

Протерм Медведь

Это энергонезависимые одноконтурные агрегаты предназначены для жилого сектора, они работают только с системой отопления. Установки комплектуются пьезорозжигом и теплообменником из стали. Хорошо показали себя в эксплуатации, привлекают доступной ценой.

Двухконтурные котлы предлагаются в нескольких вариантах мощности. Они комплектуются бойлером и эффективной автоматикой, которая контролирует множество параметров: температуру и интенсивность потока рабочей жидкости, давление газа и другие эксплуатационные показатели. БУ разрешает выбирать режим, получать сообщения об ошибках, исправлять их.

Актуальное решение для помещений без дымохода. Агрегат комплектуется принудительной системой вывода дыма. Линейку характеризует стильный дизайн, компактность, доступная стоимость. Агрегат работает в 2-х режимах Comfort и Economy. Он имеет контур ГВ. Теплотехническое оборудование этой серии снабжено насосом и мембранным баком.

Установленный агрегат

Пантера

Газовые двухконтурные котлы с насосом для формирования циркуляции рабочей среды по системе, нагрев ГВ происходит очень быстро. Они устанавливаются на стену, собраны из компонентов, изготовлены из композитов. Мощность установок варьируется от 12 до 35 кВт. «Пантеры» комплектуются разными камерами сгорания, тип нагрева зависит от модификации: конденсационный или конвекционный.

Это серия электрокотлов для жилого сектора. Установки производительны, просты в обслуживании, надежны, комплектуются автоматикой с опцией самодиагностики.

В видео показывают, как отрегулировать мощность котла Протерм через меню

Коротко о главном

Газовые котлы Protherm завоевали популярность у российских домовладельцев, оборудование удерживает свою позицию на рынке и пользуется высоким спросом благодаря соотношению доступной стоимости и качества по европейским стандартам. Функциональная автоматика позволяет легко настраивать агрегаты и отопительную систему. Самодиагностика своевременно определяет ошибки, частично их может устранить сам пользователь, другие – только мастер сервисного центра.

Почему вы сделали свой выбор в пользу котла Protherm? Какие его характеристики вас привлекли? Довольны ли вы его работой?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как настроить и отрегулировать газовый котел

0

Настройка и регулировка газового котла своими руками

5 (100%) голосов: 4

Газовые отопительные приборы очень часто используются в частных домах и городских квартирах. Владельцы могут самостоятельно осуществлять регулировку агрегатов, задавая комфортный температурный режим в помещении.

• Настройка котла своими руками
• Изменение температуры горячего водоснабжения
• Регулировка клапана SIT
• Клапан байпас
• Автоматика

Установив газовые генераторы, вы не будете зависеть от коммунальных предприятий и сможете расходовать топливо по своему усмотрению. Однако, для того, чтобы процесс эксплуатации был экономичным и в то же время эффективным, очень важно произвести верную настройку газового котла. Этой теме и посвящена данная статья.

Настройка котла своими руками

Правильная регулировка газового котла нужна для:

• экономии ресурсов;
• комфортного нахождения в помещении;
• увеличения срока службы оборудования.

В первую очередь, необходимо верно определиться с мощностью отопительного оборудования. Важно принимать во внимание особенности помещения: число и площадь окон, дверей, качество утепления, материал, из которого выполнены стены. Минимальный расчет ведется от теплопотерь за единицу времени.

Как известно, сила нагрева находится в непосредственной зависимости от модуляции газовой горелки. Если у вас агрегат с электронным управлением, тогда приводится в действие термостат, который подсоединяется к комнатному термометру.

Регулировка осуществляется в автоматическом режиме: термометр измеряет температуру в помещении. Как только ее показатели становятся ниже комфортной, он подает сигнал на запуск горелки либо увеличение силы пламени.

В обычном режиме термометр контролирует температурный режим только в одном помещении. Но если вы монтируете вентили перед каждым радиатором, контроль будет в каждой комнате.

Что входит в работы по обслуживанию газового котла?

Можно выполнить регулировку горелки вручную, посредством воздействия на газовый клапан. Это актуально для атмосферных котлов с открытой камерой сгорания. Например, в моделях Protherm Гепард, Протерм Медведь клапан регулируется посредством электродвигателя. Для изменения настроек необходимо перейти в сервисное меню. Обычно эту работу выполняет специалист, а сам пользователь уже действует согласно инструкции.

Однако, все же знать, как вызвать скрытое меню для регулировки, необходимо. Рассмотрим несколько примеров.

Прежде чем перейти в меню и выполнить настройку, нужно выполнить последовательность действий:

• открыть краны на батареях;
• на комнатном термостате нужно задать максимальные значения;
• в настройках пользователя установить максимальный температурный режим, который вы обычно задаете при максимально низкой температуре на улице. Горелка всегда отключается, когда показатели на 5°С превышают установленные. Например, при 75°С отключение произойдет по достижению 80°С;
• теплоноситель следует охладить до 30°С.

Для Protherm Gepard:

1. Нужно удерживать клавишу Mode на панели. Как только увидите на дисплее ноль, установите значение 35 нажимая «+» и «-«.
2. Далее нажмите Mode для подтверждения;

когда на экране загорится d.0, надо ввести номер строки в меню. Эти манипуляции также производятся посредством нажатия «+» и «-» d.(номер). Для того, чтобы настроить максимальную мощность горелки, необходимо выбрать d.53, для минимальной — d.52.

3. Для того, чтобы перейти к выбору параметра, также используется Mode, меняется он «+» и «-«.
4. Установка получает автоматическое подтверждение.
5. Вернитесь в исходное меню и удерживайте Mode.

В то время, когда осуществляете регулировку посредством панели, отслеживайте изменение пламени и интенсивность температуры.

Дисплей газового котла Протерм Пантера

Для Протерм Пантера порядок действий другой:

1. Удерживайте Mode около семи секунд.
2. Далее вводится код 35.
3. Подтверждается ввод.
4. При появлении в левой части экрана d.00, посредством двух кнопок надо ввести номер.
5. Затем измените параметр с правой стороны экрана, используя клавиши 3.
6. После подтверждения надо кликнуть mode для того, чтобы выйти из меню.

Изменение температуры горячего водоснабжения

Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:

• нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
• задать температурный режим 55°С;
• перейти в сервисное меню таким образом, как было описано для Протерм;
• выбрать параметр d.53 и кликнуть Mode;
• затем в строке вы увидите максимальную мощность.

Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.

Регулировка клапана SIT

В комплектацию автоматики некоторых приборов входит газовый клапан типа SIT. Его можно встретить в моделях Vaillant и Протерм. Такая настройка газовых котлов осуществляется посредством вращения болтов на клапане. Для изменения параметров мощности следует изменить давление. Нормальными считаются значения 1,3 — 2,5 кПа. Для того, чтобы уменьшить давление в режиме ГВС надо вращать гайку регулировки.

Клапан байпас

Если в помещении батареи прогреваются неравномерно, то необходимо увеличить скорость движения теплоносителя. Для этого винт байпаса прокручивается по часовой стрелке.

Если при включении отопления в батареях начинает шуметь жидкость, то это является сигналом для снижения скорости теплоносителя. Выполняется это при помощи вращения винта в обратном направлении. Для настройки и измерения нужно использовать манометр либо цифровой дифманометр. Он укажет номинальное давление, которое не должно быть больше 0,2-0,4 Бар.

Автоматика

Многие современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от наличия людей в комнатах. Таким образом, будет поддерживаться температурный режим на определенном уровне даже в случае, когда хозяев нет дома. Подобная настройка может использоваться только при условии периодического контроля системы со стороны соседей или родственников. Это обусловлено тем, что при аварийном отключении вся система обогрева здания будет сломана.

Подробнее про виды автоматики газовых котлов можете прочитать здесь.

Отзывы пользователей и специалистов, занимающихся решением подобных проблем, свидетельствуют о том, что причинами, по которым котел может выключиться, могут быть следующие:

• снижение напряжения в сети;
• отключения электричества;
• снижение давления газа;
• уменьшение сечения дымохода в случае, если там образовался лед;
• погасание горелки из-за сильного ветра, который попал в камеру сгорания.

Именно поэтому такие приборы требует регулярного контроля, иначе последствия могут быть очень серьезными.

По каким причинам тухнет газовый котел?

Правильно выполненная настройка газового котла — это качество работы оборудования. Поэтому лучше доверить это дело специалистам. Но и, конечно, иметь хотя бы малейшее представление о том, как функционирует газовый отопительный прибор и какие манипуляции можно выполнять для настройки тех или иных элементов знать необходимо.

Теги: обслуживание котла

Газовый котел Гепард фирмы Протерм. Системы отопления для дачи и загородных домов. Котлы, газовые колонки, водонагреватели

★★★★★     Рейтинг: 5 из 5

Плюсы: Производительность, тихий, аккуратный

Недостатки: Всем доволен

Комментарий: Старая котельная стала брать газ как промышленный мини-завод, настроил Гепард-земля и небо). У него в приоритете горячая вода, если открыть кран горячая вода, а не подача на тепло (это на лето), а зимой и то, и то имеется. Работает тихо, напор средний, но вода жгучий кипяток! Выглядит стильно, не бросается в глаза, монтируется быстро и без сюрпризов. Собран аккуратно, крепко и без зазоров, при креплении — не трескается, не скрипит, не щелкает. Управление «детское» — за час можно освоить не только азы, но и детали.

Обзор полезен? Да 13 Нет 3

★★★★ ☆     Рейтинг: 4 из 5

хорошая модель понравилась

Преимущества: Высокий КПД и экономичный расход газа. КПД котла действительно впечатляет, он находится на уровне самых передовых и дорогих изделий, за исключением конденсационных котлов. И эта экономия газа вовсе не иллюзия; каждый месяц я чувствую это своим кошельком. В конструкции использованы современные и качественные материалы, а горелка и теплообменник изготовлены из европейской нержавеющей стали. Он легко адаптируется к существующим системам отопления и горячего водоснабжения. В моем случае для замены котла пришлось лишь немного подрезать обвязку, а все остальное заработало как родное. Удобное управление и отоплением, и температурой горячей воды. Жена, а она не очень дружит с моей техникой, я все понял с первого раза. Есть удобные режимы зима/лето/отпуск. Котел оснащен системой защиты от замерзания, гашения горелки, повышения давления и другими необходимыми защитными функциями. Вы можете спать спокойно, с этой стороны у него все в порядке. Выглядит красиво, есть большой и информативный экран.

Недостатки: Циркуляционный насос хорошо слышно, первую неделю работы напрягает, потом б/у. Другой источник шума возникает в момент розжига котла, слышен отчетливо слышимый хлопок. В сервисе сказали, что это особенность конструкции и на работу котла не влияет.

Комментарий: Удобный, мощный и экономичный европейский котел за разумные деньги. Если бы он по-прежнему молчал, все было бы совсем по-другому.

Обзор полезен? Да 3Нет 0

★★★★★     Рейтинг: 5 из 5

Достоинства: Хорошо греет дом и воду.

Недостатки: Недостатков нет, все устраивает.

Комментарий: Protherm Cheetah 23 MTV очень хороший котел, нам подходит. Маленький, компактный, белый. Выглядит аккуратно. Работает бесшумно. Достаточно экономичный, газа расходуется меньше, чем с предыдущим котлом, который, кстати, заменили из-за прожорливости. Дом нагревается быстро, вода течет горячая. В общем, выполняет все свои функции. Настройки простые, проблем нет.

Станислав Алексеев Добавлен отзыв о Protherm Gepard 23 MTV

Обзор полезен? Да 3Нет 1

★★★★ ☆     Рейтинг: 4 из 5

Достоинства: Надежный, быстро греет воду.

Недостатки: Громкий, думал будет тише работать.

Газовые настенные котлы Protherm Cheetah могут использоваться как в коттеджах и загородных домах, так и в квартирах городского типа. Эти электрические котлы с электророзжигом используются для отопления и нагрева воды в отдельном пластинчатом теплообменнике из стали.

Устройства этого модельного ряда доступны в 4 версиях, с открытой или закрытой камерой сгорания. Их мощность составляет 11 и 23 кВт, а КПД достигает 93,2%. Количество воды, производимой котлом, достигает 11 литров в минуту.

Protherm Cheetah — котлы эконом класса. В то же время это устройства повышенной комфортности. Эти устройства имеют компактные размеры, они безопасны в использовании и удобны в эксплуатации и обслуживании.

Котлы данного модельного ряда отличаются высокой скоростью, динамичностью и эффективностью нагрева воды в системе ГВС. Установки имеют простую и надежную систему внутренней обвязки, теплообменник двойного действия, а также системы автоматической диагностики работы котла и контроля отвода продуктов сгорания. Котлы защищены от замерзания и перегрева. Кроме того, помпа в этих устройствах имеет защиту от заклинивания. Регулирование мощности котлов осуществляется с помощью специального встроенного микропроцессора.

На передней панели котла находится жидкокристаллический дисплей, информирующий о параметрах нагревателя. На экран выводятся температурные показатели, давление теплоносителя в системе отопления и другие диагностические данные. С помощью дисплея можно непрерывно контролировать весь рабочий процесс. Устройства могут работать в режимах управления «Зима-Лето» и «Комфорт».

Конструкция котлов позволяет регулировать тепловые нагрузки в системе отопления независимо от регулирования тепловой мощности воды в системе горячего водоснабжения. Котлы могут работать как на сжиженном, так и на магистральном газе.

В модельном ряду Proterm Cheetah представлены 4 устройства: Cheetah 11 MOV, Cheetah 11 MTV, Cheetah 23 MOV и Cheetah 23 MTV. Первые два котла имеют максимальную полезную мощность 11,0 кВт, максимальная мощность третьей и четвертой модели – 23,3 кВт.

Модели Protherm Cheetah 11 MOV и 23 MOV с открытыми камерами сгорания должны быть подключены к дымоходам, чтобы дымовые газы удалялись с помощью естественной тяги.

Модели Protherm Cheetah 11 MTV и 23 MTV имеют закрытые камеры сгорания. Коаксиальная система дымовых газов, используемая в этой серии, позволяет отказаться от подключения котлов к дымоходам. Это дает возможность монтировать их на участках, где нет стационарного дымохода или его установка затруднена.

Рынок газовых котлов отопления насыщен до предела. Среди предложенного разнообразия легко найти подходящий котел по мощности, способу установки и его цене. Но чтобы не ошибиться в выборе, рекомендуется внимательно изучить параметры предлагаемых изделий, оценить их по уровню комфорта, ремонтопригодности, простоты обслуживания и эксплуатации. Среди сотен видов котлов заслуженной популярностью пользуется газовый котел Proterm Cheetah производства словацкой компании Protherm.

Газовый котел Гепард имеет две модели, пользующиеся особой популярностью. В техническом обозначении котла могут быть такие надписи — 23МОВ или 23МТВ. очень популярны, поэтому оборудование нужно выбирать с умом.

Расшифровка этих обозначений проста, но знать ее нужно:

Созданный компанией «Протерм», газовый котел Протерм Гепард 23 МТВ предназначен для монтажа на стены квартир, частных домов, дач и коттеджей. Котел двухконтурный, поэтому проблем с горячей водой не будет. Наличие жидкокристаллического дисплея позволяет постоянно контролировать процесс работы, исправность котла и системы отопления.

Экономный расход газа Настенный газовый котел Protherm Cheetah 23 MTV предусматривает возможность подключения датчика температуры или комнатного термостата. Эта модель не требует подключения к дымоходу, а значит, ее можно подключить практически в любом помещении, так как она имеет закрытую камеру сгорания, а вывод продуктов сгорания осуществляется через горизонтальный коаксиальный дымоход наружу через внешняя стена комнаты.

Основные характеристики:

Кроме того, к котлу Протерм Гепард 24 кВт инструкция, в которой подробно описаны правила эксплуатации и температурного режима, снабжена дисплеем. На дисплей выводится информация о текущем состоянии и неисправностях изделия.

Эффективные газовые котлы Protherm и особенности их установки

После покупки котла необходимо проверить отсутствие внешних повреждений корпуса и комплектность поставленного изделия. Самостоятельно подключать газовый котел двухконтурный настенный Протерм Гепард инструкция прямо запрещает. Установку вправе производить специалисты, имеющие лицензию, поэтому без вызова мастеров для подключения котла не обойтись. Первоначальный запуск устройства и подключение к тепловой сети обязательно происходит под наблюдением специалиста. А как на законных основаниях подключить индивидуальное отопление в квартире, вы можете прочитать .

Внимание! Нарушение правил установки и подключения котла может привести к снятию гарантии производителя.

Инструкция по применению газа гепард

Если приобретается газовый котел Гепард Протерм, цена которого соответствует оптимальному соотношению цена/качество, то для обеспечения максимальной безопасности необходимо уделить серьезное внимание изучению правил эксплуатации газового оборудования.

Все эти правила подробно описаны в инструкции, поэтому приведем несколько обязательных советов:

Внимание! При вводе котла в эксплуатацию первоначальные настройки производит сертифицированный специалист.

Настенный газовый котел Протерм Гепард 23 МТВ: неисправности устраняемые своими руками

Таких неисправностей немного. Газовые котлы относятся к оборудованию повышенной опасности, поэтому непрофессиональное вмешательство может привести в лучшем случае к потере гарантии, а в худшем к весьма неприятным последствиям — поломке дорогостоящей автоматики или пожару. Инструкция по эксплуатации котлов Протерм запрещает самостоятельное вмешательство и ремонт внутреннего оборудования котла. Все подобные работы должны выполняться специалистами. Некоторые исключения и действия пользователя в этих случаях описаны ниже.

В процессе эксплуатации собрана статистика и выявлены неисправности настенного газового котла Протерм Гепард 23 МТВ, которые встречаются чаще всего:

Следует помнить, что несоблюдение инструкции и эксплуатации котла ведет к снятию гарантии.

Протерм Гепард: цена и доставка

Чешский газовый котел Протерм Гепард, цена которого соответствует качеству, можно приобрести в отделах крупных интернет-магазинов, торгующих продукцией компании «Протерм». Многие компании, осуществляющие продажу котлов Protherm, предлагают как доставку, так и первичную настройку системы отопления. Стоимость котлов этой фирмы около 25-32 тысяч рублей, это цена котла Протерм Гепард 24 кВт которая полностью оправдает многолетнюю безупречную работу.

Котел газовый Гепард производит компания Протерм. В принципе, он хорошо зарекомендовал себя на российском рынке, но поначалу с этими устройствами были проблемы. У некоторых котлов были проблемы с ПО и работой «мозгов». Со временем производители учли это, и теперь возникновение ошибок, скорее, исключение из правил. К комплектующим претензий нет, их качество не вызывает вопросов.

Котел Гепард — Двойной

Начнем с того, что газовый котел Гепард двухконтурный. Это означает, что данный агрегат может одновременно нагревать теплоноситель для системы отопления, а также воду для горячего водоснабжения. Это возможно благодаря двум теплообменникам.

Теплообменники устанавливаются в камере сгорания над пламенем – это змеевики, по которым течет вода. Они изготовлены из меди, для увеличения площади теплообмена на змеевике есть ребра. Поэтому за то короткое время, что жидкость находится в теплообменнике, она успевает прогреться до заданного пользователем уровня.

Для отопления задается температура теплоносителя по всей системе, а для ГВС — степень нагрева в проточном режиме. Максимально допустимая температура воды для ГВС – 65 градусов. При расходе 11,4 л/мин дельта температуры составляет 30 градусов.

Например, если подача из водопровода поступает с температурой 15 градусов, то котел может производить 11,4 литров воды в минуту с температурой 45 градусов. Котлы Cheetah оснащены функцией горячего пуска. Всего за 2 секунды устройство нагревает проточную воду до необходимого уровня. То есть открывая кран не нужно сливать воду, которая не успела нагреться.

У котла Гепард два режима дымления

В линейку входят две модели обогревателей:

• с естественным дымоудалением 23 МОВ;
• с принудительным дымоудалением 23 МТВ.

Данную информацию о котле Протерм Гепард можно найти в инструкции. В агрегатах с естественной камерой камера сгорания открытая, то есть негерметичная. Воздух для пламени в таких обогревателях поступает из помещения, в котором он установлен (точнее, подвешен на стене, так как все они настенные). Это не хорошо и не плохо. Просто нужно чаще проветривать помещение. Для таких котлов нужен стационарный дымоход. О, ,   мы уже писали, поэтому повторяться не будем.

Не беда, если нет возможности установить стационарный дымоход, так как для агрегатов с принудительным дымоудалением он не нужен (см.). Такие котлы гепард называются коаксиальными. Дым выходит насквозь. Ее выводят наружу прямо через стену, что очень удобно. Преимущество коаксиального дымохода в том, что он не только отводит дым, но и подает кислород в камеру сгорания. Кстати, в таких агрегатах герметично.

Учитывая, нужно позаботиться о его надежной фиксации.

Сталь намного легче, но хуже аккумулирует тепло.

Циркуляция газа в коаксиальном дымоходе (в обе стороны) принудительная. За это отвечает установленный над камерой сгорания вентилятор. Он работает от сети, поэтому такие котлы потребляют больше электроэнергии.

Комплектация и технические характеристики котлов Гепард

Газовый котел Гепард независимо от модели подключается к электросети. Где бы вы ни жили, всегда случаются скачки напряжения или перебои в подаче электроэнергии. Поэтому, чтобы работа отопления и ГВС была бесперебойной, рекомендуется установить (источник бесперебойного питания). Гепард включает в себя:

• двухступенчатый циркуляционный насос;
• расширительный бак 5 л;
микропроцессор
• с возможностью подключения выносного датчика температуры и разъемом eBus;
• Электрозащита iPX4D.

P, по закону запрещено. Обязательно переделайте проект.

бывают разных типов: ручные и автоматические.

Для горячей воды имеется подающая труба. Его также можно использовать для заполнения системы отопления. На лицевой стороне находится ЖК-дисплей. Технические характеристики:

• мощность: мин. 9 кВт, макс. для 23 МОВ 23 кВт, а для 23 МТВ 24,6 кВт;
• КПД для 23 МОВ 89,5%, а для 23 МОВ — 91,1%;
• температура выхлопных газов 110 градусов;
• максимальная температура теплоносителя 83 градуса, ГВС 65 градусов;
• максимальное рабочее давление отопления — 3 атмосферы, ГВС — 10 бар;
Потребляемая мощность
• для 23 МОВ составляет 92 Вт/ч, а для 23 МТВ — 156 Вт/ч.

Оба котла имеют одинаковые размеры (высота/ширина/глубина) 74х41х31 см. Вес без воды — 13 кг.

Газовый настенный котел Протерм Леопард. Системы отопления загородного и загородного дома

Настенный газовый котел Protherm Leopard производства чешской компании PrTherm выполнен в белом цвете и содержит всю необходимую автоматику и сменную электронику. В том числе цифровой дисплей, с помощью которого можно контролировать температуру горячей воды, отопления, а также диагностические данные. Незатейливый дизайн котла делает его практически незаметным в интерьере дома или квартиры. Однако комплектация и качество этого котла не вызывали никаких нареканий.

По конструкции котел барс представляет собой двухконтурный настенный котел с медным биттерным теплообменником. Двухконтурная мощность позволяет этому котлу не только качать само помещение, но и нагревать воду для хозяйственных нужд. Это позволит вам сэкономить на покупке и установке индивидуальных котлов, ведь в этом газовом котле уже есть встроенный теплообменник.

Газовые котлы Protherm Leopard выпускаются как с закрытой, так и с открытой камерами сгорания, причем различия между ними довольно серьезные. Например: если в доме есть проветриваемое и проветриваемое помещение под котельную или бойлерную и необходимые коммуникации, то вполне можно взять котел с открытой камерой сгорания. В тех случаях, когда такие помещения в здании нецелесообразны, покупать газовый котел с закрытой камерой сгорания. Учитывая его высокую надежность, его можно использовать даже в помещении для нагрева воды в ванной комнате.

Мощность котла Protherm Leopard варьируется от 9 до 23 кВт. По исполнению эти котлы бывают с обычным или турбированным дымоходом. Котлы Леопард сертифицированы для эксплуатации в России и имеют необходимые сертификаты качества. Поскольку эти котлы компактны, доступны и безопасны, они широко используются в частном хозяйстве как эффективное решение для отопления коттеджей, домов и квартир и на производстве для обогрева небольших складов и других нежилых помещений.

1. Подающая магистраль системы отопления G3/4
2. Выход горячей воды G3/4
3. Штуцер газовый G1/2″
4. Патрубок подвода холодной воды G3/4″
5. Обратная магистраль система отопления Г3/4
6. Настенный
7. Планка крепежная
8. Лицевая

Технические характеристики котла

• Встроенный микропроцессор — осуществляет электронное управление котлом
• Плавная регулировка мощности — точное соответствие расхода топлива и электроэнергии заданному температурному режиму
• Эквитермическая система регулирования для поддержания комфортного микроклимата в помещении
• Автодиагностика — Непрерывный анализ работы всех элементов котельной установки и индикация на электронном дисплее кода, соответствующего неисправности
• Защита от замерзания
• защита от перегрева

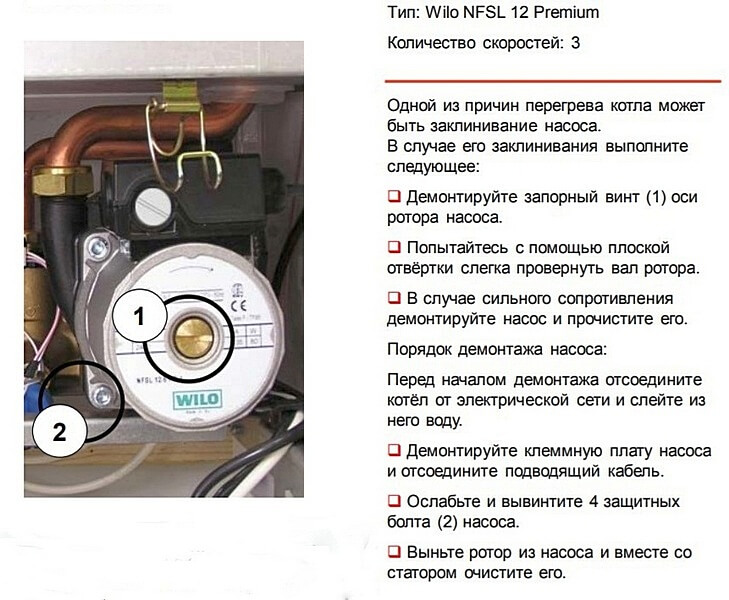

• Защита насоса от заклинивания
• Функция «Зима-Лето»
• Насос будет разблокирован — после выключения горелки насос еще некоторое время продолжает работать, исключая возможность закипания теплоносителя в теплообменнике.
• Антициклирование — функция ограничения функций
• Отображение на дисплее основных параметров теплоносителя, ГВ и данных автодиагностики
• Надежная работа и усиление безопасности газовых, водных трактов и систем управления газом
• Система контроля тяги дымохода
• Независимое регулирование тепловых нагрузок отопления и ГВт

Технические характеристики	единицы измерения	Леопард 24БТВ	Леопард 24Бове.
Макс. тепловая мощность	[кВт]	25	25
Мин. тепловая мощность	[кВт]	10,5	10
Макс. Полезная тепловая мощность	[кВт]	23	23
Мин. Полезная тепловая мощность	[кВт]	8,5	8,5
КПД.	[%]	91	90
Максимум природного газа/пропана	[м 3 /ч] / [кг/ч]	2,64/2,1	2,64/2,1
Расширительный бак	[л]	5	5
Камера сгорания		закрытый	открытый
Регулируемый диапазон температур в контуре ГВС (зависит от расхода воды)	[°С]	35 — 60	35 — 60
Количество горячей воды при Δt 30°С	[л/мин. ]	11	11
Мин. Расход горячей воды	[л/мин]	2,7	2,7
Макс. Давление в контуре ГВС	[бар]	6	6
Мин. Давление в контуре ГВС	[бар]	1	1
Диаметр коаксиального дымохода (диаметр разделительного дымохода)	[мм]	60/100 (80/80)	—
Диаметр дымохода	[мм]	—	125
Макс. Длина отдельного дымохода 80/80	[Есть]	10+10	—
Макс. 60/100 длина коаксиального дымохода	[Есть]	4	—
Давление газа на входе	[мбар]	13 — 20	13 — 20
Мощность Напряжение/Потребляемая мощность	[В/Вт]	230/135	230/95
Габаритные размеры — высота/ширина/глубина	[мм]	740/410/320	740/410/ 320
Вес	[кг]	37	33

Ответы специалистов по ремонту котла Протерм Барс

Вопрос:

У нас котел леопард и по этой причине не включается датчик на горячую воду, при повышении температуры отопления стук в котле появляется если открыть кран горячей воды и все это успокаивает воду. В чем причина не пойму, мастер говорит надо почистить теплообменник. Я прошу совета.

Если у вас стоит фильтр на отоплении, проверьте его сначала, трехходовой клапан тут скорее всего не причем, т.к. вода как я понимаю у вас горячая. Второе – проверьте, есть ли у вас циркуляционный насос.

Если помпа работает и фильтр чистый (если он стоит в системе), то скорее всего мастер сделал правильный вывод, но учитывайте только если при повышении температуры отопления стук в котле появляется и температура быстро растет. Кстати еще может быть проблема в трехходовом клапане, иногда стираются колодки, и он не переключается до конца.

Настенный котел LEOPARD 24 не запускается. Пьезо щелкает, а запуска нет. Пишет ошибка F7. Что это может означать?

Ошибка называется «Обрыв связи», то есть где-то не проходит сигнал с датчика или маленькое напряжение на плате. Попробуйте сами выдернуть вилку из розетки, и перевернуть ее, так как фаза-ноль фаза может быть элементарной. Давление охлаждающей жидкости в системе также может быть снижено, и это необходимо проверить.

Сломался котел Protherm Leopard: была большая температура, загорелась аварийная лампа. Больше не загорается. Как быть?

Похоже, что в связи с перегревом сработал тепловой предохранитель котла STB, и котел заблокировался. Если ваш котел оснащен атмосферной горелкой, вы можете разблокировать ее самостоятельно и запустить. С левой стороны котла найдите черную заглушку и открутите ее, там будет кнопка, которую нужно нажать. После этого котел должен запуститься.

Подскажите пожалуйста какую максимальную температуру в трубах можно ставить на котел барс 24 бтв/бов площадь дома 100 кв.м

Максимальная температура — 75 градусов С.

Протерм леопард 24 бов до 50 гр. Нагрев Все работает нормально если добавить через минуту выключается и выдает ошибку F6, что это?

Неисправность моностата воздуха или вентилятора.

Protherm Leopard 24 При первом подключении выдает ошибку F6. Подскажите, в чем может быть проблема, может проблема в установке?

Ошибка F6 — неисправность моностата вентилятора.

Котел Леопард 24 Бов 17Серия. У меня загорается ошибка F8, что означает эта неисправность, и как ее можно исправить?

Возможно, неисправен газовый клапан.

Агрегат Протерм Леопард остановлен. Высвечивает ошибку F8. Что делать, чтобы сохранить его снова?

Ошибка F8 — неисправность газового клапана. Возможно, он вышел из строя, и требуется замена на новый.

Едет напор горячей воды. Те. Умыться и принять контрастный душ – то же самое. Мы не нашли специалистов. Как с этим бороться?

Скорее всего у вас скважина. То же самое было и на этом, и на другом котле. Это было полностью решено. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть примерно 1,5 бара, если меньше, то насос. Если вода течет к клапану, значит, нужно менять внутреннюю мембрану. После того, как все это было проверено, проверьте, падает ли и давление. Если да, то на реле
Давление необходимо установить порог отключения насоса для более высокого давления.

Подскажите, в протерме леопарда течет вода из нагнетательной, которая за помпой что делать.

Если течет клапан, то скорее всего скользящий, смотрите, на самолете он должен быть колпачком, закрутите его до конца.

Подскажите пожалуйста, что может быть: при включенном отоплении, после использования горячей воды очень шумит насос, температура поднимается до 80 градусов. Потом спокойно уменьшается. По времени минут 5. в зависимости от времени использования ГВС. Раньше было. Почистил сетку фильтра в системе отопления, и все стало нормально. Теперь сетка чистая.

Шум в насосе может быть связан с таким явлением, как кавитация, причиной которой может быть растворенный в теплоносителе воздух. При отборе воды ВАТС насос останавливается и в нем начинает выделяться воздух, поэтому чем дольше отбор, тем больше выделяется воздуха.

После прекращения отбора ГВС включается насос, появляется кавитация, что приводит к снижению производительности насоса и как следствие рост температуры. Когда кавитация прекращается, насос переходит в нормальный режим работы.

Котел Леопард 24кВт. В работе 4 года. Проблем не было. В этот отопительный сезон больше 60 градусов отопление не дает, хотя судя по высоте пламени при розжиге там процентов 30-40. Также появился стук в котле. Насос переключался в 3 режима. Ничего не меняется. Что может быть причиной? Неподходящий воздуховод? Неисправность датчика температуры? Давление газа?

Теплообменник ОН, при засорении одной из трубок в теплообменниках горечи, кипение в контуре ГВС, поэтому датчик ГВС модулирует пламя, т.к. он является приоритетным относительно датчика отопительной воды. Проверить легко, дернуть датчик ГВС, если котел выходит на полную мощность, значит забился контур греющей воды.

У меня котел Леопард, проблема такая что котел не выдает заданную температуру 70 градусов. Он дает всего 50 градусов. Помогите решить проблему.

Пришлось повозиться в настройках, минимальная мощность нагрева ранее была установлена ​​в цифрах 9, догнал до 20, все греет нормально. Нужно переключиться на цифры нагрева и потом зажать и долго держать кнопку режима пока что-то не отобразится, потом еще раз нажать на нее пока не появится цифра, в нашем случае как я уже писал это было 9, наименьшая мощность, нажатие Плюс догнал до 20 а потом опять по моду и все.

__________________________________________________________________________

__________________________________________________________________________

_____________________________________________________________________________

____________________________________________________________________________

Эксплуатация и ремонт котлов

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Геродар Купер Атам Житомир Нева Суукс Ардери Нова
Термон Иммергаз Электролюкс Кондорд Лемакс Галан Мора Атхон

_________________________________________________________________________________

Описание

PROTHERM была основана в 1994 году в Праге. В начале своего развития компания производила только электрокотлы, вскоре ассортимент расширился, сейчас он расширен более чем на 95 имен. Во-первых, компания является самым известным европейским производителем в области отопления. Большой опыт и успешная реализация отопительного оборудования зарекомендовали себя как надежный производитель качественного отопительного оборудования. Protherm реализует технологии отопления в разных странах и на разных континентах. Благодаря высочайшему качеству и доступной ценовой политике на весь ассортимент отопительного оборудования, эта компания завоевывает все большее количество потребителей.

PROTHERM Leopard 24 B О. В. — Модель навесного газового котла для отопления и обогрева ГВС проточным способом или в дополнительно предназначенном накопительном баке. Квартиры, жилые дома и загородные дома могут свободно обвешаться таким оборудованием. Представленное отопительное оборудование достаточно комфортно и удобно в эксплуатации и обслуживании. С помощью ЖКИ можно проверить работу котла. Коаксиальная система позволит подключить технику без дымохода, что не менее важно на сегодняшний день.

Преимущества представленной модели Протерм Леопард :

• В котел встроен микропроцессор — позволяет осуществлять электронное управление отопительным оборудованием.
• Плавная регулировка мощности — максимальная точность соответствия расхода топлива и электроэнергии заданному температурному режиму
• Поддерживать приемлемый микроклимат в помещении можно с помощью регулятора.
• Контроль защиты от замерзания
• Управление защитой от перегрева
• Контроль защиты насосной системы от заклинивания
• Режим мониторинга «Зима-Лето»
• Контроль подъема насосной системы — после полного отключения горелки насоса, некоторое время котел продолжает филактировать, при этом исключается возможность закипания теплоносителя в самом теплообменнике.
• Режим антициклирования — для предотвращения частых включений котла. На ЖК-дисплее отображаются основные параметры оборудования. Надёжно зарекомендовавшая себя в работе арматура безопасности отопительного оборудования, системы управления водным трактом и газом.
• Система регулируемой тяги дымохода
• Нагрузка контура отопления и ГВ полностью регулируется.
• ЕСО — есть высокоэкономичный режим приготовления ГВ
• Имеется газовая атмосферная горелка.

Если после этого неисправность не исчезла, обратитесь за помощью к квалифицированному специалисту.

• Для выравнивания напряжения подключите машину через стабилизатор напряжения.
• Возможно проблема кроется в самом датчике, а точнее в его неисправности, замените на новый.
• Также проблема может заключаться в неисправной плате, отдать ее на тестирование и при необходимости заменить на новую. Плата управления котла Leopard

f6 Ошибка F6. Указывает на открытие датчика тяги. Проверьте следующее:

• Управление датчиком тяги.
• Очистить цепь датчика с платой на наличие обрыва или короткого замыкания.
• Посмотрите, нормально ли работает газовый клапан.
• Проверить, нет ли короткого замыкания на корпус.
• Проверьте исправность предохранителя.
• Возможно, неисправен датчик, контролирующий перегрев теплообменника.

Вы робот?

• Устройство и принцип работы котлов Леопард
• Основные коды ошибок
• Другие неисправности

Устройство и принцип работы котлов Леопард Двухконтурный газовый котел Леопард от компании Протерм, это аппарат который может работать как от природного так и от сжиженного газа оснащен битермическим теплообменником. Пропускная способность жидкости от крана 8 литров в минуту, подогрев на 35 градусов. Потребляемая мощность 135 Вт. Оснащен встроенным процессором, отслеживает работу устройства, сравнивая показания датчиков.

При обнаружении проблемы подача газа прекращается и отображается код неисправности. Этот прибор прост в управлении, КПД отопительного сезона составляет 90%.

Газовый настенный котел Протерм Леопард

Проверить: — шланг подачи воздуха от вентилятора к дифференциальному реле. — Правильное положение шланга дифференциального реле (место соединения Р2). Работа вентилятора вентилятора — ошибка котла не распознает входные сигналы — мигает светодиод от символа Молния. Проверьте: — Соедините соединения на панели управления и панели дисплея/пользовательском интерфейсе. — Панель управления (визуальная). — Панель дисплея/пользовательский интерфейс (визуально). Ошибка F8 — Неисправность газового клапана Газовый клапан не реагирует на команды панели управления. Производство отключено — мигает светодиод на символе молнии.
Проверьте: — разъем питания газового клапана. — Сопротивление катушки катушки клапана. Ошибка F9 — потеря заданных параметров котла, могли быть потеряны пользовательские или сервисные настройки некоторых параметров устройства.

Неисправность котла ProTherm Leopard (Leopard Proterm)

Внимание Комнатный регулятор и внешний датчик температуры для системы управления Equiter подключаются к клеммной колодке. Нагрев горячей воды благодаря плавному регулированию, котел всегда нагревает горячую воду в теплообменнике битера на такой мощности, чтобы поддерживалась нужная температура горячей воды при изменении расхода (расхода по количеству) горячей воды. Летом функцию обогрева можно отключить. Подключение комнатного термостата Клеммная колодка для подключения комнатного термостата и датчика наружной температуры расположена на задней стороне панели управления.
На клеммной колодке для присоединения комнатного термостата с завода имеется перемычка.

Газовые котлы для газовых котлов Леопард

Встроенный дополняющий клапан для подачи воды в систему отопления. Высокая эффективность нагрева горячей воды в биттерном теплообменнике. Цифровая индикация давления в системе отопления на дисплее, при падении давления ниже рекомендуемой границы на пульте управления появляется предупреждение.
Специальный, более мощный насос с удалением воздуха. Электронное считывание давления отопительной воды — при падении давления ниже рекомендуемой границы мигающий диод на дисплее предупреждает пользователя, в случае протечки воды предотвращается запуск котла. Антимассорная защита — при снижении температуры нагреваемой воды до уровня ниже 4С автомат автоматически включается и топит до тех пор, пока температура нагреваемой воды не достигнет 8С.

Защита от перегрева — насос всегда включается, когда температура отопительной воды превышает 80С.

PROTHERM Leopard 24 BTV (BOV)

• Проверьте, работает ли датчик давления жидкости.
• Посмотрите, работает ли расширительный бачок.
• Если падение повторилось, а причину установить не удалось, обратитесь за помощью к квалифицированному специалисту.

f1 В жизни тему страхов часто обходят стороной. Коды ошибок и неисправностей газовых котлов Протерм Пантера F1 Пропадание Топка погасла из-за прекращения подачи газа в котел — мигает светодиод на символе Молния. Проверить: — аварийный термостат и при необходимости провести его для возобновления подачи газа на входе в котел. Граница мощности не соответствует заданной величине) — расстояние между концами фитильных электродов+кабели, электрод ионизации+кабель-трансформатор Коррозионный клапан-распределитель управления.

Если температура отопительной воды превысит 90°С, устройство отключится, а на дисплее появится предупреждение. ОТОПЛЕНИЕ — котел работает от комнатного термостата или по заданной температуре ОВ. — Насос работает и циркулирует. — HBW в теплообменнике без движения. — Когда будет достигнута температура воздуха в помещении или температура о, желаемое значение выключит горелку. Нагрев ГВС — при расходе ГВС датчик расхода ГВС подает сигнал на щит управления. — Насос выключен из работы, а теплообменник охлаждается только хозяйственной водой. — Вокруг трубы, в которой греется хозяйственная вода, находится ОВ. по всей поверхности и уменьшение кальциевых отложений.

Что сделать, чтобы сохранить его снова? Ответ: Ошибка F8 – это неисправность газового клапана. Возможно, он вышел из строя, и требуется замена на новый. Вопрос: Скачет напор горячей воды. Те. Умыться и принять контрастный душ – то же самое.

Внимание

Специалисты не найдены. Как с этим бороться? Ответ: Скорее всего, у вас скважина. То же самое было и на этом, и на другом котле. Это было полностью решено. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть примерно 1,5 бара, если меньше, то насос.

Если вода течет на клапан, значит надо менять внутреннюю мембрану. После того, как все это было проверено, проверьте, падает ли и давление. Если да, то на заменах нужно установить порог отключения насоса на большее давление.

Вопрос: Подскажите, у леопардового копья течет вода из протравителя, которое стоит за насосом что делать.

Медь Газ Протерм Леопард 24 Вентингс Характеристика Неисправности

Защитные функции газового котла Protherm Леопард Защита от замерзания котла оснащена встроенной защитой от замерзания, защищающей его (но не систему отопления и трубопроводы ГВС ). Когда температура отопительной воды упадет до уровня ниже 4°С, машина включится независимо от требования комнатного регулятора и независимо от настроек регулятора температуры отопительной воды в положении «Солнце». Когда температура воды в системе отопления достигает 8 C, машина автоматически выключается.
Защита насоса Кратковременное включение насоса (примерно 30 сек.) после 24 часов бездействия обеспечивает его защиту от заклинивания при длительном перерыве в работе. Защита Для уменьшения цикличности работы котла Данная функция ограничивает количество пусков, влияющих на срок службы устройства и его экономичную работу, функция активна только в режиме отопления.

Инфо

В зависимости от модификации может быть с естественным или принудительным удалением продуктов сгорания. Основные коды ошибок Научитесь играть в шахматы от тренера будущих чемпионов. Далее рассмотрим самые частые ошибки Газового Котла Леопольд, разберемся, что необходимо сделать для их устранения.

А6 Ошибка А6. Это происходит из-за низких температур в помещении, где установлен котел. Температура в помещении, где установлено устройство, не должна опускаться ниже 0 градусов, если по каким-то причинам это может случиться, установите там электрический радиатор. F0 Поможем получить спортивный разряд по шахматам или звание кандидата в мастера спорта. Ошибка F0. Это происходит, когда давление циркулирующей жидкости падает ниже 0,7 бар. Необходимо сделать следующее:

• Поднять давление в системе отопления до необходимого значения (1,5 бар.). Это можно сделать с помощью предохранительного крана.

Характеристики Протер Леопард 24 БТВ/БОВ Встроенный микропроцессор управляет всей работой котла, обеспечивает автодиагностику, а также дополнительно можно установить комплект эквитер-контроля, состоящий из пульта управления и датчика наружной температуры. Плавное регулирование — осуществляется на основе постоянного сравнения фактических значений со значениями, требуемыми пользователем. Мягкий пуск — После фрезеровки котел некоторое время работает на минимальной мощности; Эта функция отключается при нагреве горячей воды, а необходимая мощность достигается практически мгновенно. Защита помпы — при непрерывном бездействии помпы в течение 24 часов, она включится на короткое время, что снижает вероятность заклинивания из-за образования отложений. Повышенный класс электрозащиты, удовлетворяющий условиям размещения котла в санузлах и над санузлом.
После этого котел должен запуститься. ВОПРОС: Подскажите пожалуйста какую максимальную температуру в трубах можно ставить на котел Протерм Леопард 24 БТВ/Бов площадь дома 100 кв.м. Ответ: Максимальная температура — 75 градусов С. Вопрос: Протерм Леопард 24 бов на 50 гр. Нагрев Все работает нормально если добавить через минуту выключается и выдает ошибку F6, что это? Ответ: Неисправность воздушного моностата или вентилятора. Вопрос: Protherm Leopard 24 При первом подключении выдает ошибку F6.
Подскажите, в чем может быть проблема, может проблема в установке? Ответ: Ошибка F6 — неисправность моностата вентилятора.
