Подвижные ворота своими руками: этапы и нюансы процесса изготовления

Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы.

Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5. 4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма.

Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия.

 Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма.

Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5. 5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

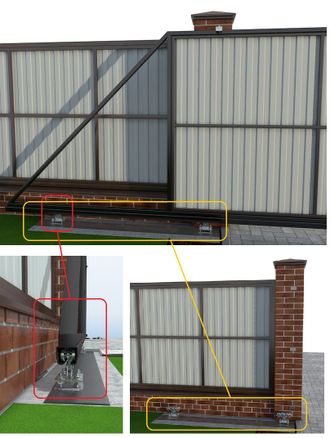

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

главные элементы конструкции, изготовление откатных ворот своими руками

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

Главные составляющие откатных ворот

Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

Как осуществляется движение конструкции?

Полотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Сдвижные ворота своими руками без автоматики

Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

Из инструментов понадобится:

• рулетка;
• строительный уровень;
• топор;
• болгарка;
• сварочный аппарат;
• лопата;
• молоток;
• шуруповерт;
• емкость для приготовления бетона;
• гаечные ключи;
• резиновый молоток для регулировки;
• углошлифовальная машина для зачистки ржавчины.

Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

Строительство бетонного фундамента своими руками

Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

Выбор фурнитуры

Фурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:

• направляющий рельс;
• концевой и верхние ролики;
• захваты;
• пару роликовых кареток;
• заглушки.

Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

Сооружение несущей рамы

Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

Установка сдвижных ворот

Монтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая – к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

Автоматика для выдвижных ворот

Чтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:

• дрель;
• сварочный аппарат;
• сверла для металла.

В комплект автоматики входит:

• зубчатая рейка;
• сигнальные лампочки;
• электропривод;
• фотоэлементы;
• пульт д/у.

В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
3. С помощью сварки рейка приваривается к швеллеру.
4. К рейке прикручиваются механические или магнитные включатели.
5. Согласно инструкции производителя подсоединяется электропривод.
6. Снимается перемычка, и устанавливаются фотоэлементы.
7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

Оцените статью: Поделитесь с друзьями!

Ворота своими руками

С развитием технологий строительства и производства для частных домовладений приходят новые идеи и конструкции, появляются устройства, используемые ранее только в промышленном секторе и объектах государственного значения. Речь идет об очень интересной откатной системе ворот, избавляющей хозяев от необходимости открывать и распахивать неудобные распашные створки классических конструкций.

Выбираем, как сделать ворота только своими руками

Кроме неудобства в обращении, громоздкие створки распашных воротных конструкций «съедают» приличный кусок придомовой территории или пространства перед воротами. Если свободного места во дворе не хватает, есть смысл построить ворота своими руками по одной из наиболее компактных и удобных в обращении схем:

• Въездные ворота в виде откатной конструкции. При правильном планировании схемы и устройства откатной панели подобная система будет занимать минимум полезного пространства участка;
• Складные или секционные системы. По устройству такие конструкции напоминают ширму или горизонтальные жалюзи.

Монтаж откатных систем требует высокой культуры сборки и тщательной подгонки и регулировки всех узлов, но полученные преимущества с лихвой перекрывают затраты времени и сил.

Откатные конструкции разделяют на консольные схемы и роликовые ворота на колесах. Несмотря на внешнюю схожесть, системы имеют конструктивные отличия в способе поддержки переднего края подвижной панели.

В консольных вариантах створка висит «в воздухе» во время всего времени перемещения подвижной части воротной конструкции, с момента контакта с роликовым подхватом замка на столбе. Как правило, по такой схеме строятся невысокие и легкие консольные ворота с небольшим вылетом подвижной панели.

Роликовые варианты выполняются по схеме с поддерживающим колесом, устанавливаемым на нижней балке подвижной части ворот. Использование колеса позволяет выполнить перекрывающую проезд панель сколь угодно массивной и высокой, но при этом придется регулярно очищать ото льда и грязи направляющую опорную планку, уложенную в бетонное основание. Чаще всего раздвижные роликовые колесные схемы применяются для проезда с шириной более четырех метров, например, территория промышленного объекта или автопарк, где постоянно курсирует грузовая и строительная техника.

Для домашнего варианта откатных ворот больше подойдут консольные конструкции, простые в изготовлении и надежные в использовании.

Строим консольные ворота своими руками

В основе конструкции консольных ворот используется стандартный принцип «задвижки». По сути, вся конструкция состоит из четырех узлов:

1. Подвижная панель, установленная на направляющей планке;
2. Опоры-столбы из кирпича или металла и неподвижная панель ворот или забора, образующая «карман», в который убираются подвижная панель и привод;
3. Система фиксаторов и направляющих, по которым перемещается панель ворот;
4. Электромотор с датчиками положения подвижной створки и блокирующими механизмами.

Важно! Устройство консольных воротных конструкций не сложнее любых других типов ворот, но прежде чем собирать своими руками, следует разобраться в устройстве консольных систем промышленного изготовления.

Особенности устройства ворот

Наиболее важной частью конструкции консольных ворот является электромеханический привод, состоящий из электродвигателя с планетарным редуктором и приводной шестерней, и зубчатой рейки, закрепленной на нижней несущей балке подвижной панели. Вся конструкция привода устанавливается на массивном бетонном основании, армированном стальным прутом. Зачастую конструкцию привода с бетонной «подушкой» выносят ближе к «карману» ворот, чтобы не создавать помех для движения автомобиля.

Подвижная часть конструкции изготавливается в виде панели или рамы, установленной на роликах. При подаче сигнала на закрытие электромотор через редуктор приводит в движение зубчатую планку, и панель плавно выезжает из «кармана» ворот по роликовым опорам до соприкосновения с ловушками –фиксаторами, расположенными с противоположной стороны.

Строим основание и опоры под консольные ворота

Конструкция основания консольных ворот несколько отличается от привычных распашных или складных схем. Все устройство делится на две основные части: управляющую и принимающую. В конструкцию первой половинки входит неподвижная часть ворот или забора, образующая с электрическим приводом, столбчатой опорой и направляющими планками так называемый «карман» — место, куда заезжает подвижная панель при открытии проезда. Вторая часть представляет собой столб с упорами- фиксаторами. Его функция — захватить и зафиксировать панель в неподвижном состоянии.

Специфика работы воротной конструкции требует изготовления под первой половинкой мощного бетонного основания, компенсирующего опрокидывающий момент, возникающий при открытии створок. Для этого изготавливается бетонная подушка, армированная стальным прутом, глубиной не менее полутора метров и длиной около двух метров, как показано на схеме и фото.

При заливке раствора в бетонное основание подушки необходимо уложить закладной элемент, изготовленный из швеллера №20 с арматурными стойками. После этого можно выкладывать из кирпича или отливать из бетона вертикальные несущие столбы на высоту будущей воротной конструкции. В процессе постройки столбов с внутренней стороны закладываются усиливающие металлические пластины.

Установка проводки и сварка рамы консольных ворот

Для нормального функционирования ворот конструкцию потребуется дополнить сигнальной системой и схемой из двух фотоэлементов, управляющих положением подвижной створки ворот в закрытом и открытом состоянии. Проводку необходимо уложить по схеме, приведенной на фото.

Чуть более сложным,чем укладка проводки, является изготовление подвижной рамы с балансиром. Чертеж рамы приведен ниже. Каркас подвижной панели сваривается из профилированной трубы 60х40 мм по указанным размерам. Чтобы увеличить жесткость рамы, внутри по периметру трубы сначала приваривается трубчатый профиль меньшего сечения 30х20 мм, и устанавливаются диагональные подкосы. Как сделать роликовую опору можно узнать на видео:

В некоторых случаях специалисты рекомендуют изготовить подвижную панель на ворота из уголка своими руками, а потом обварить толстым профилем 60х40 мм. В этом случае на раме получается готовая привалочная плоскость из полок уголка, на которую легко можно закрепить облицовку из профнастила или листового железа.

После сварки раму подвергают обработке пескоструйкой или наждаком, обрабатывают антикоррозионным составом и красят автомобильной эмалью под цвет ворот и забора. В нижней и верхней части столба потребуется установить запоры на ворота своими руками, на которые крепятся дужки для навесных замков. При этом специалисты рекомендуют верхний запор оснащать щеколдой, а замок вешать на нижний стопор. Верхний запор относительно просто открыть руками, а вот к нижнему замку дотянуться из-за ограды практически невозможно.

Ворота гармошка своими руками

Если на участке недостаточно места для установки обычных распашных или современных откаточных воротных систем, можно воспользоваться оригинальной конструкцией складных или раздвижных ворот. Оба варианта позволяют максимально экономить место внутри участка и территорию перед проездом, что особенно важно, если проезжая часть дороги проходит практически вплотную к воротам.

Конструкция работает по принципу гармошки- соединенные между собой дверными петлями отдельные панели.

Каждая панель представляет собой сварную раму из профилированной трубы размером 60х20 мм или уголка с шириной полки не менее 50 мм. На верхней и нижней торцевых поверхностях рам приваривают направляющие штифты или оси, с помощью которых панели устанавливаются в две направляющие планки проема ворот.

Рамы панелей изготавливают сваркой на сбитом из досок коробе- кондукторе. Таким образом, можно добиться максимального совпадения всех панелей по размерам и форме. Остается соединить панели дверными навесами и установить на направляющие планки.

Одну из панелей, чаще всего крайнюю слева или справа, изготавливают в виде двойной рамы. Делается это для навешивания дверей калитки, как на фото. Для этого сначала на внутренней поверхности профилированной трубы каркаса приваривают дверные навесы, после чего устанавливают сваренную заранее раму калитки и фиксируют расположение ответных половинок на каркасе дверей.

Каркасы секций или панелей чаще всего облицовывают профнастилом или поликарбонатом, материал принципиально на работу ворот не влияет. Остается покрасить и установить запоры.

Заключение

Как и все сложные приводные механизмы, откатные ворота требуют постоянного ухода и обслуживания. Если заклинивший привод распашных воротных конструкций достаточно просто отключить, и вручную открыть створки, то для откатных, особенно тяжелых колесно- роликовых систем сделать ручное открытие без дополнительных механизмов достаточно затруднительно.

Консольные воротные конструкции промышленного изготовления, кроме датчиков препятствия и нагрузки, имеют встроенный дополнительный механизм ручного привода. При отсутствии электроэнергии или несрабатывания автоматической системы управления в механизм просто вставляется ручной ворот, и ворота открываются проворачиванием рабочей шестерни. Поэтому при проектировании привода своими руками есть смысл предусмотреть такой вариант открытия дверей в зимнее время.

Откатные ворота своими руками — как установить ворота откатного типа

Подробнее про устройство откатных ворот. Как установить откатные ворота своими руками.

Откатные ворота представляют собой простую прочную самонесущую конструкцию, которая легко сдвигается на роликах в сторону строго вдоль забора при помощи ручного или автоматического привода. При этом экономится место на участке и проезд не ограничен по высоте. Сделать откатные ворота своими руками несложно, если соблюдать правила техники безопасности и учитывать основные требования к процессу сборки и монтажа.

Требования для установки ворот откатного типа

• Свободного пространства вдоль ограждения должно быть достаточно для полного отката створки (с запасом) и 400-500 мм вглубь участка.
• Калитка не должна мешать движению. Есть два удобных решения: калитка устраивается с противоположной откату стороны или встраивается в общую конструкцию. Основной недостаток второго варианта – высокий порог, который может усложнить проход детям и пожилым людям.

Преимущества откатных ворот

• Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
• Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
• Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
• Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
• Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
• Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
• Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
• Высокий уровень прочности и долговечности.
• Безопасность. Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
• Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
• Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

• Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
• Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
• Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
• Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
• Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
• Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Сфера применения

Ворота такого типа чаще всего устанавливаются там, где необходимо создать широкий въезд для автотранспорта любых габаритов на территорию частных домов и дач, охраняемых стоянок или автосервисов, промышленных и коммерческих предприятий, складов и воинских частей.

Устройство откатных ворот

Створка, удлиненная «противовесом» с направляющей балкой, приваренной к стальному каркасу, движется по двум роликам (за пределами проема). Длина «противовеса», который и опирается на ролики, принимается равной половине ширины проема. Например, для изделий 4 м, общая длина каркаса будет равна 6 м, где 2 м – это и есть противовес.

Ролики держат навесу всю конструкцию, испытывая при этом основные нагрузки. Поэтому им необходимо надежная опора – прочный железобетонный фундамент, в который при заливке закладывается стальной швеллер. Остальные комплектующие не несут силовых нагрузок, они не дают полотну раскачиваться. Для того чтобы изготовить и смонтировать консольные откатные ворота своими руками, нужно все работы выполнить поэтапно.

Установка откатных ворот (пошаговая инструкция)

Этап №1. Подготовка.

До начала монтажных работ необходимо:

• Расчистить место для строительства.
• Снять почвенный слой.
• Выровнять участок.
• Разметить опорную площадку, разбить основные и вспомогательные оси сооружения. Для указания осей используют деревянные колышки и арматуру длиной около 1 метра. Их забивают в грунт после проверки совпадения диагоналей полученного прямоугольника. Над землей они должны торчать на 200-300 мм, чтобы можно было натянуть шпагат между ними.
• Выполнить подробные чертежи каркаса и фундамента со спецификацией.
• Заготовить необходимые материалы, фурнитуру и инструменты.

Этап №2. Земляные работы.

На этом этапе выкапываются приямки и траншея под фундамент столбов и роликовых опор на глубину ниже уровня промерзания грунта (1.2-1.5 м, в зависимости от региона строительства).

Обе опоры должны быть связаны одним фундаментом, так они будут параллельны друг другу при возможном смещении. Он должен быть шириной 400-550 мм и длиннее противовеса створки на 20-30 см. Его участок под опоры необходимо выполнить немного шире их сечения. Так будет удобнее вести кладку первых рядов.

Для автоматических ворот на этапе возведения фундамента и опор в земле прокладываются электрические кабели. Вне проезда их укладывают в гильзе из гофротрубы, под проездом – из пластиковой водопроводной трубы на глубине более 70 см.

Этап №3. Устройство фундамента.

1. Трамбовка со щебнем дна приямков или устройство песчаной подушки.
2. Установка опалубки. Важно получить ровные, строго вертикальные боковые грани, без расширения кверху. Так монолит не будет выдавливаться из грунта при его сезонном пучении.
3. Монтаж арматурного каркаса (стальные стержни ф14 –16 нужно вязать проволокой в каждом пересечении) с закладной.
4. Крепеж металлоконструкций перед бетонированием. Их устанавливают вместе с каркасом фундамента:

• Сердечники кирпичных колонн из стальных труб (80х80х4 или 100х100х4 мм). Они нужны для усиления каменных столбов. Их размер – высота столба плюс 900 мм. Так сердечники будут под защитой слоя бетона в земле и козырьком над кладкой. Вертикальность нужно проверять отвесом или гидравлическим уровнем. Второй вариант – «П»-образные металлические опоры (100х100х4 или 80х80х4 мм). Можно в каркас вставить одну трубу, а вторую приварить позже.
• Швеллер горячекатаный №20; №22; №24 с приваренными к нему участками арматуры ф12 с загнутыми концами. К этому закладному элементу позже будут приварены основания роликов и механизма отката. Поэтому швеллер, длиной не менее половины ширины проема, устанавливается впритык к опорам и надежно закрепляется в траншее. Он не должен сместиться при бетонировании. Для нормального движения створки его верхняя грань должна получиться на одном уровне с поверхностью покрытия проезда. Допустимый зазор от его верха и нижней грани каркаса – 100 мм минимум. Этот размер можно увеличить при помощи регулировочной площадки.

5. Бетонирование.

Приямки и траншея заполняются бетоном М200. Его можно сделать самостоятельно, соблюдая пропорции: на 1 кг цемента М500 понадобится песка – 2 кг; щебня – 3,5 кг и воды – 20% от объема.

Все бетонные работы необходимо производить при положительных температурах воздуха, с применением вибратора, для исключения появления пустот, которые понижают прочность фундамента. Бетонную поверхность нужно выровнять заподлицо с закладным швеллером, разгладить, укрыть от прямых солнечных лучей и увлажнять первые дни. Так не появятся трещины. Затем фундаменту необходимо дать выстоятся минимум неделю, а лучше две, до продолжения работ. В течение 28 дней бетон набирает прочность. В это время по нему лучше не проезжать на тяжелых механизмах.

Этап №4. Возведение опорных стоек.

Столбы можно соорудить кирпичные, бетонные, металлические или из дуба. Кирпичные опоры лучше возводить с металлическим сердечником внутри из облицовочного кирпича на цементно-песчаном растворе М100. На каждый столб нужно предусмотреть по три закладных на стороне отката. В их качестве используются уголки 50х50х5 или лист 150х150, толщиной 8 мм с арматурой ф8, приваренной к уголку и металлическому сердечнику. Места первых закладных – третий ряд кладки.

Этап №5. Изготовление створки откатных ворот

Для этого необходимо:

1. Сварить силовой и вспомогательный каркас, к которому будет крепиться полотно из профнастила или другого выбранного материала(для придания конструкции дополнительной жесткости). Несущий каркас сваривается из труб 60; 80х40х2 мм, вспомогательный, ребра жесткости – из труб 20;40х20х2 мм. Меньшее сечение внутренних элементов каркаса позволяет «утопить» профлист, при обшивке полотна с двух сторон.
2. Для опоры створки на роликовые каретки в стороне от проезда, сварить противовес длиной в половину ширины проема.
3. К нижнему силовому элементу прихватками с двух сторон шагом 600 мм прикрепить направляющий рельс. Сплошной шов недопустим. Рельс не должен утратить геометрию. Это повлияет на легкость отката.
4. Швы зашлифовать, раму очистить, обезжирить, загрунтовать и окрасить.
5. Для установки автоматики, к каркасу при помощи болтов прикрепить универсальную зубчатую рейку (или цилиндры с резьбой под ее крепление), длиной от 1 метра более длины проема. К наплавляющему рельсу рейку крепить запрещено, чтобы избежать деформации. Длина ее на 1 метр больше ширины проезда для сцепления с шестеренкой привода. Сдвижные ворота без автоматики со временем можно будет автоматизировать.
6. Обшить полотно.

Виды обшивки:

• Легкая. Это профлист, поликарбонат, сетка, «евроштакетник», 3D, дерево. Самый популярный из них профлист, окрашенный в тот же цвет, что и полотно, крепится на саморезах, имеющих стальную шайбу и резиновую прокладку. Полотно получается жестким, прочным и нетяжелым. Противовес можно не зашивать, он не виден в проеме. Сендвич-панели – 2 стальные пластины с полиуретаном между ними, обрамленные алюминиевым профилем, изготавливаются на заводе по передовым технологиям. Такая обшивка легкая, гасит уличный шум и легко монтируется.
• Тяжелая. Это кованые элементы, доска, металлический квадрат, проч.

Этап №6. Сварка нащельников.

Трубы 60х40 мм для крепления фурнитуры привариваются к закладным на опорах.

Нащельник над фундаментом для роликовых кареток выполняется с вырезом для установки верхних роликов с пластиной. Верх второго – заваривается для защиты от осадков.

Этап №7. Установка фурнитуры:

• Направляющей из прочной стали, без окалин и раковин. От этого зависит тихий и плавный ход всей конструкции.
• Роликовых опор с металлическими или пластиковыми обоймами подшипников. При заведении роликов в направляющую нужен зазор в 2 мм, чтобы точно попасть в улавливатели. Створки должны закрыться полностью. Опоры крепятся на швеллер на максимальном расстоянии друг от друга, в стороне от проема. Их устанавливают с монтажными регулировочными пластинами или без них при помощи гаек.
• Верхней пластины с роликами с пластиковым или резиновым покрытием, для контроля траектории верхнего элемента каркаса.
• Накатного ролика внутри направляющей (на пластине и болтах) металлического или из полимера для плавного наката на полочку нижнего фиксатора. Выбор зависит от веса створки.
• Нижнего и верхнего фиксаторов. В закрытом положении ворот нижний их угол не сместится, а верхний не будет болтаться при сильном ветре. Расположение фиксаторов проверяется при закрытой створке, затем они привариваются к нащельнику.
• Резиновых заглушек для защиты торцов рельса от грязи и пыли.

После монтажа выполняется окончательная регулировка опорных роликов и фиксаторов.

Этап №8. Установка автоматики на откатные ворота.

Для этого понадобятся:

• Привод.
• Устройство управления (пульты дистанционного управления).
• Зубчатая рейка.

Монтаж привода несложно сделать самому на закладной швеллер между роликовыми каретками на отрезках труб с основанием на них. По простой типовой схеме подключается сам привод, сигнальная лампа и сканер проезда, что повышает уровень безопасности. Фотоэлементы монтируются на опорные столбы или нащельники на высоте 60 см над дорожным покрытием. Так они «увидят» пешеходов и капот машины, не скроются под сугробом. Между парными датчиками не должно быть преград. Сигнальную лампу ставят так, чтобы ее было видно со всех сторон.

Отзывы покупателей

Откатные ворота чертеж

Важно: Этот материал – одна из серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье показан технически грамотный подход к проектированию рабочих чертежей откатных ворот, здесь определены теоретические аспекты проектирования воротной системы с откатным полотном, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

В рамках проекта на откатные ворота чертеж имеет определяющее значение, поскольку он по факту определяет стабильность геометрической формы полотна воротной системы во время эксплуатации, а на его основании выполняются расчеты и осуществляется выбор материалов, комплектующих, привода и автоматики, а также способа установки и настройки откатных ворот. Поэтому на этапе самостоятельного проектирования воротной системы предельно важно помнить, что:

1. До изготовления и инсталляции воротной системы необходимо подготовить (разработать самостоятельно или взять у компании-инсталлятора) пакет рабочих документов на откатные ворота – чертеж полотна ворот и план-схему размещения воротной системы (можно разработать самостоятельно), план-схему разводки силовых/слаботочных линий привода/автоматики и план-схему интеграции электромеханического привода (следует взять у компании-инсталлятора на основе выбора привода/автоматики после проектирования чертежа полотна/плана размещения и расчетов). При изготовлении воротной системы своими руками стартовым документом является разрабатываемый самостоятельно на откатные ворота чертеж полотна с учетом длины перекрываемого проема и веса рабочей части.
2. В отличие от схем размещения силовых и слаботочных (сигнальных) линий автоматики, а также планов-схем инсталляции привода, выполняемый на откатные ворота чертеж не может быть типовым, а только индивидуальным, учитывающим особенности планировки (см. откатные ворота на участке разного рельефа), ширину перекрываемой полотном проезжей части (проема) и предпочтений владельца по дизайну полотна (решетчатые, глухие, обшитые с одной или двух сторон, комбинированные – см. рис. ниже), что по факту определяет вес полотна и нагрузки на роликовые системы опорного узла технологической части ворот.

Решетчатые, глухие и комбинированные полотна откатных ворот.

Так, например, технически безграмотным можно признать:

• предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м.

Здесь в раме фермы полотна из прямоугольной трубы 60х40 мм заложена опорная сетка из труб сечением 40х20 мм под обшивку профилированным листом, но даже если абстрагироваться от того, что вертикальные стойки приварены к решетке, а не каркасу рамы, то подобная схема расположения усиливающих жесткость профилей делает конструкцию геометрически нестабильной (изменяемой).

Справка: Главное условие геометрической неизменяемости, а также статической определенности ферм – число элементов N (участков профиля между узлами соединения профилей) должно быть равно N = 2n – 3, где n – число узлов (места соединения профилей). При N, большем 2n – 3 ферма статически неопределяемая и геометрически не изменяемая, при N, меньшем 2n – 3 ферма геометрически изменяемая. На рисунке выше в рабочей части число элементов N = 27, число узлов n = 18, а значит условие 2·18 – 3 = 33 не выполнено – элементов меньше, и ферма геометрически изменяемая. Аналогично во всей конструкции полотна число элементов N = 29, число узлов n = 19, а значит условие 2·19 – 3 = 35 не выполнено – элементов меньше, и ферма геометрически изменяемая.

По факту наличие в конструкции четырехугольников делает ее геометрически изменяемой (нестабильной), поскольку при 4 узлах должно быть 2·4 – 3 = 5элементов, т.е. для обеспечения геометрической стабильности необходима диагональ.

Кроме того, без укрепляющих раскосов выполнена технологическая часть полотна, а точки узлов рамы «В» (условно) и «А» (наверняка) не будут находиться над роликовыми опорами в закрытом положении полотна, что усилит изгибающие деформации рамы, направляющей и может привести к разгибанию полок направляющей, усталостным деформациям в раме и направляющей, срезанию крепежных элементов, закрепляющих обшивку, а в целом – снижению срока эксплуатации ворот.

Неправильное (слева) и правильное (справа) выполнение технологической части откатных ворот.

• предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки, хотя несущей конструкцией в ферме полотна является именно рама и раскосы должны быть зафиксированы на ее верхнем и нижнем профиле. Беспрецедентным можно признать конструктивное решение фермы полотна, в котором не выполнено условие геометрической неизменяемости (здесь число элементов N = 52, число узлов n = 28, а значит условие 2·28 – 3 = 53 не выполнено – элементов меньше, и ферма геометрически изменяемая.

Кроме того, здесь безграмотно выполнена технологическая часть полотна ворот – отсутствуют раскосы, а узлы рамы не находятся над опорными роликами

• предлагаемую на откатные ворота чертеж-схему, где технически некорректно спроектирована технологическая часть ворот.

Так, горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию, делает технологическую часть (и все полотно) геометрически изменяемой (не стабильной), поскольку число элементов (сторон/стержней N=6) меньше нормы элементов при n = 5 узлах (для геометрически неизменяемых и статически определимых конструкций N = 2n– 3 = 2·5 – 3 = 7).

Кроме того, здесь использованы технически безграмотные термины – «опорный столб от качаний», «консольная часть ворот».

Справка: Следует отметить практически повсеместное безграмотное применение терминов «консоль», «консольные ворота», «самонесущие ворота» и пр. Во-первых, откатные ворота консольного типа не являются «самонесущими» или «безопорными», поскольку несущим сегментов ворот является их технологическая часть – в закрытом состоянии это узел роликовых опор и технологической части полотна, которая всегда находится вне перекрываемой зоны проема, а в целом – опорные ролики с участком полотна, находящимся над ними. Во-вторых, откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов, где консоль – это свободный конец жестко защемленной балки (1 на рис. ниже), а консольная балка (3 на рис. ниже) – простая двух опорная балка (2 на рис. ниже) с консольными частями (4 и 5 на рис. ниже).

Причем для расчетов используются схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах, которые ограничивают перемещение объекта по нормали к опорной плоскости, но не препятствует повороту и/или перемещению по касательной к опорной плоскости).

Т.е. в отношении откатных/сдвижных ворот консольная часть (или консольные части) – это не закрепленная связями с роликовыми опорами часть полотна – в полностью закрытом положении это рабочая часть полотна ворот от приемного столба до первой от проема роликовой опоры, в полностью открытом положении – это технологическая и отрезок рабочей частей полотна, находящихся в зоне отката за последней роликовой опорой, в промежуточном (полуоткрытом) состоянии – это участки полотна ворот, которые выступают за опорной зоной, ограниченной крайними опорными роликами технологической части воротной системы. Или проще: консоль/консоли — это подвешенная/подвешенные часть/части полотна ворот вне зоны между опорными роликами.

Вместе с тем, поскольку откатные ворота в основном находятся в закрытом состоянии, а также потому, что, как правило, рабочая часть полотна более тяжелая, длинная и в закрытом состоянии (выступая в роли консоли) определяет максимальные нагрузки на ворота, что обуславливает необходимость выполнения расчетов по «закрытому» полотну, то консольной частью ворот (или консолью) достаточно корректно называть собственно рабочую часть полотна откатных ворот.

Важно: Разработанный на откатные ворота чертеж должен быть совмещен со схемами интеграции привода и автоматики, как правило, предлагаемыми производителями и инсталляторами воротных систем, а также полностью адаптирован с планом размещения воротной системы на участке.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна.

На воротную систему действуют вертикальные силы (тяжести, опорных реакций) и изгибающие моменты, вызванные весом подвешенной части полотна (вертикальная плоскость) и ветровым подпором, причем максимальные величины этих сил и моментов воротная система испытывает в момент, когда полотно ворот находится в крайнем закрытом (но еще не фиксированном в ловителях) состоянии. Сила тяжести и изгибающий момент от веса подвешенной рабочей части закрытого полотна компенсируется реакциями роликовых опор, изгибающий момент ветрового подпора – опорными и направляющими секциями роликов.

Ферма полотна ворот испытывает сдвиговые нагрузки и ее стабильность в вертикальной плоскости обеспечивается жесткостью рамы, которая определяется пределом упругости профилей рамы, а также расположением укрепляющих раскосов, располагаемых под углом к верхнему и нижнему опорному профилю рамы.

Важно: Вертикальные и/или горизонтальные профиля опорной решетки в раме, а также профилированный лист не способны обеспечить стабильность геометрической формы рамы и полотна в целом. Условным исключением можно считать откатные ворота решетчатого типа с небольшими длиной и весом рабочей части полотна и малым изгибающим моментом от ветрового подпора – здесь с определенными допущениями возможно изготовление рамы с набором вертикальных и горизонтальных профилей для усиления жесткости и формирования дизайна, но они должны быть увязаны с несущей рамой полотна ворот.

Для откатных ворот с полотнами, рабочая часть которых обшивается (с одной или двух сторон) профилированным листом, а значит вес ее будет значительным, конструкция рабочей части (консоли) и технологической части ворот должна обязательно включать раскосы, располагаемые под углом к верхнему и нижнему опорному профилю рамы и жестко связанные с рамой сваркой. Число раскосов в консоли в целом определяется длиной и весом рабочей части полотна, причем приоритетными являются раскосы, удерживающие нижний профиль рамы от изгиба (наклоненные вправо на рис. ниже). Число и положение раскосов в технологической части полотна зависит от длины этой части, но не может быть менее 3 с учетом диагонального раскоса – бокового профиля несущей рамы.

Раскосы в рабочей (слева) и технологической (справа) частях полотна откатных ворот.

Так, для ворот с заполняемым профнастилом (с одной стороны) полотном типовой высотой в 2 м и длиной рабочей части в районе 2 м конструктивно достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже (на рис. красными вертикалями показаны опорный и приемный столбы, пунктирной линией – возможное, но необязательное размещение опорных профилей под обшивочный лист).

Однако здесь необходимо соблюдать следующие условия:

• узлы сочленений профилей рамы и раскосов в технологической части должны находиться над опорными роликами, а нижний опорный профиль для обеспечения технологических зазоров может выступать за крайний узел и опорный ролик;
• расстояние L лучше спланировать аналогичным расстоянию между опорами, что позволит расположить узлы сочленений профилей рамы и раскосов над опорными роликами при открытом положении ворот (когда часть рабочей части L станет на место технологической).

Для ворот с полотном типовой высоты в 2 м, заполняемым с одной стороны профнастилом НС или С толщиной 0.7-0.9 мм и имеющим длину рабочей части в пределах 4 м, необходимым и достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже.

Конструктивные схемы заполняемых профилированным листом полотен – с одной (слева) и с двух (справа) сторон, где:
1 и 4 – верхний и нижний (горизонтальный) профиль несущей рамы полотна, 2 – профилированный лист, 3 – профиля опорной сетки, 5 – направляющая балка.

И в этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами.

вернуться к списку

Как сделать ворота своими руками

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные воротаСамая простая в исполнении схема — распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных  ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

• Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

• Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стакан

• Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок  установки распашных ворот

Цены на распашные ворота

Распашные ворота

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

Консольные ворота с центральным расположением балки

• Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

Консольная балка расположена внизу

• Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

Верхнее расположение консоли

• В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

Такие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –уловители.

Общая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

• Фундамент под установку швеллера может быть сплошным или состоять из 2—3 столбов. Второй вариант — более экономичный.  Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина — не менее 1,5 м.
• Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
• Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
• В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
• Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
• Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
• К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
• Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
• Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
• Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

Основные детали и узлы откатных консольных ворот

• На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
• Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
• Затем, устанавливаются и фиксируются верхние и концевые ролики.
• К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
• Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

Откатные ворота

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

• Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

Принципиальная схема расположения направляющих

• В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
• На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
• С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

• Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
• Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

Подъемно-поворотные ворота

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Читайте также интересную статью с инструкциями по монтажу — «Секционные ворота своими руками».

Как сделать откатные ворота своими руками

Изготовить на придомовом участке откатные ворота своими руками – процесс не такой уж и сложный. Профессионалы и те, кто уже успешно справился с самоделкой, в один голос уверяют, что процесс изготовления откатных ворот проще, нежели распашных:

• Меньше сварных работ
• Нет трудоемкой и филигранной работы по свариванию гаражных петель
• Не надо выверять правильность навешивания створок

Еще один фактор, который добавит вам решимости и подтолкнет к самостоятельной работе – относительная дешевизна ворот, выполненных своими руками, по отношению к стоимости готовой конструкции. Дешевле в разы!

Откатные ворота имеют и другие преимущества по сравнению с распашными. Для них не надо места для распахивания створок, внутрь участка или на улицу, что важно в районе плотной застройки и узких проездов. Важнее всего — комфорт и удобство для владельца автомобиля: сидя за рулем, вы открываете ворота для въезда на участок простым нажатием кнопки на брелоке. Но до этого еще далеко. Начинаем с вычерчивания схемы ворот, для простоты она может быть выполнена в виде эскиза. Для четырехметрового въезда на участок, необходимо подвижную секцию сделать шириной 6 метров.

Каркас секции варится из профилированных труб квадратного или прямоугольного сечения. Для обшивки специалисты советуют выбрать легкий материал, чтобы не создавать дополнительной нагрузки на раму и механизм, с помощью которого ворота будут откатываться по рельсу или швеллеру. Наиболее удачным считается стеновой профлист с маркировкой С 8. В последнее время можно увидеть еще более легкие ворота из сотового поликарбоната. Приобретаем обшивочный материал с учетом размера подвижной секции.

С особой тщательностью выбираем комплектующие для откатных ворот. Советуем отказаться от рельсового механизма откатки, так как часто придется очищать направляющую и ролики от грязи, листьев. Сейчас для устройства откатных ворот придуман консольный механизм с балкой внизу. Приобрести следует такие элементы:

• Направляющий (нижний) профиль с заглушкой
• Поддерживающая верхняя пластина
• Верхний и нижний улавливатели
• Верхние, нижние и концевые ролики
• Роликовые каретки

Содержание статьи

Подготовительные работы

Начинаем работы с закладки фундамента под столбы-опоры и подвижную секцию откатных ворот. Под столбы делаем глубокую яму с помощью бура и лопаты. Оптимальная глубина закладки столбов в средней полосе 170 сантиметров – чуть ниже уровня промерзания грунта. Первые 20 сантиметров отсыпаем песком, затем добавляем гравий или щебень мелкой фракции. Вертикально устанавливаем опоры, бетонируем их с использованием цемента марки 400 или 500. Бетон готовится в пропорции 1: 2: 4 (цемент, песок, гравий). Воды на прочный бетон всегда требуется небольшое количество, примерно около половины цементной части.

Монтаж швеллера

Переходим к обустройству фундамента для ворот, куда будет установлен закладной элемент – конструкция из арматуры и швеллеров.

Обратите внимание: это очень ответственный этап работы.

Максимально близко к той части забора, куда будут откатываться ворота, копаем траншею шириной 40 -50 сантиметров и той же глубины, что для столбов-опор. Длина траншеи составляет примерно половину въездного проема. Работа трудоемкая, но вы в силах справиться с ней самостоятельно.

После этого варим из арматуры каркас и устанавливаем его в траншею. Фиксируем сварной каркас так, чтобы он не смещался в процессе бетонирования. Заполняем траншею бетоном примерно на две трети, ждем, когда бетон наберет необходимую твердость.

Затем поперечные швеллеры (три штуки) привариваются к выступающей части арматуры. Они должны быть установлены на 5 сантиметров ниже уровня проезжей части. Далее вся траншея заливается бетоном.

Если нужен забор, то какова будет стоимость забора из профлиста и от чего зависит?

Знаете ли Вы какие бывают профлисты и их размеры? Ответ в следующей статье.

После отвердения бетона переходим к установке основного швеллера и той его части, где будет находиться привод управления ворот. К каркасу фундамента приставляем основной швеллер, выравниваем его так, чтобы при откате ворота не цеплялись за забор. Привариваем к закладному элементу, устанавливаем на него две роликовые каретки. Основание под «бегунки» ворот готово.

Теперь надо облагородить ту часть вашего фундамента, которая осталась неприкрытой швеллером. Защитить его лучше всего с помощью укладки тротуарной плитки или керамогранита. Бетон получит необходимую защиту, и не будет разрушаться.

Монтаж привода ворот

Электропривод для откатных ворот можно закрепить на нижнем швеллере между роликовыми каретками. Для этого привариваем специальное монтажное основание, на котором будет стоять электропривод. Крепим к нему зубчатую рейку, где будут расположены концевые выключатели – лучше поставить не механические, а магнитные выключатели. Они обеспечивают надежную работу автоматики в любую погоду – не подвластны влаге, жаре, морозам.

Тестируем установленный электропривод по приложенной инструкции к нему, устанавливаем фотоэлементы. Они должны быть расположены друг против друга: один элемент подает сигнал – другой принимает его. Подключение фотоэлементов происходит по определенной схеме, которая есть в инструкции к электроприводу.

Для откатных ворот с электроприводом делаем разводку кабеля. В идеале провода должны находиться между столбами-опорами под проезжей частью. Они укладываются в гофрированный защищенный короб, после чего помещаются в пластиковую трубу диаметром около 25 – 30 сантиметров.

Изготовление полотна откатных ворот своими руками

Специалисты рекомендуют идеальные размеры полотна откатных ворот:

• Въездной проем шириной четыре метра
• Рама из металлопрофиля 4,4 метра на 2 метра
• Треугольная косынка длиной 1,6 метра и высотой – 2.

Внешняя рама полотна ворот изготавливается из металлической трубы 6 на 4 сантиметра толщиной не менее двух миллиметров. Для обрешетки подойдет более узкий профиль квадратного сечения 2 на 2. Необходимо четыре трубы высотой два метра и одна горизонтальная направляющая длиной 4,4 метра. Отдельно для косынки потребуется 1,6 метра металлопрофиля прямоугольного сечения и такая же диагональ.

При помощи сварки соединяем все детали, чтобы получить жесткую конструкцию. Тщательно обрабатываем места сварки, все участки трубы, где есть ржавчина и окалина. Грунтуем трубы и окрашиваем их в два-три слоя.

Обшиваем окрашенную раму стеновым профилированным листом или сотовым поликарбонатом. Получаем относительно легкую конструкцию, которая не потребует мощного электропривода. Это еще одна статья экономии при изготовлении ворот своими руками.

Совет: можно рассмотреть другие варианты обшивки рамы откатных ворот – дерево, кованый металл, легкий пластик.

К готовой раме ворот привариваем направляющую из наших комплектующих.

Установка откатных ворот

При самостоятельном монтаже ворот рекомендуем использовать регулировочные подставки, чтобы правильно установить полотно по вертикали и горизонтали. Зазор от земли должен быть не менее 10 сантиметров в расчете на подвижку грунта весной.

Регулировочные подставки устанавливаем на закладочный швеллер, «прихватываем» их точечной сваркой. Выравниваем полотно по горизонту, отпуская или поднимая регулировочные опоры. Задвигаем полотно на роликовые опоры и устанавливаем его в закрытое положение. Еще раз проверяем горизонтальное положение ворот.

Регулируем ролики, чтобы полотно легко скользило по направляющему профилю. Осталось установить концевые ролики и заглушки профиля.

Особое внимание следует уделить грамотному монтажу верхнего и нижнего уловителей откатных ворот. Как это делать, вы узнаете из инструкции к комплектующим для ворот.

Вы следовали нашей инструкции, изготовили полотно откатных ворот своими руками, правильно установили автоматические ворота на своем участке. Комфортно и легко подъезжаете к гаражу или навесу. Сохраните такой результат надолго – автоматические ворота требуют ухода. Вовремя смазывайте ролики, очищайте их от грязи, проверяйте электрооборудование и фотоэлементы. Подъездные пути к воротам уложите прочной плиткой и содержите их в образцовом порядке. Безаварийная эксплуатация автоматических ворот в этом случае вам гарантирована.

Разделение клыков — шахта K9

Собачьи ворота в значительной степени незаменимы в домашнем хозяйстве для четвероногих семей.

Собачьи ворота доступны в различных стилях: от пластиковых ворот, устанавливаемых под давлением, до ворот с металлическим креплением.

Но некоторые владельцы предпочитают делать собственные ворота для собак дома.

Строительство собачьей калитки — это забавный и (относительно) простой способ сэкономить деньги, создавая при этом что-то, что гармонирует с планировкой и стилем вашего дома. Тем не менее, это может быть не лучший вариант для каждой семьи собачьих.

В конце концов, строительство — это тяжелая работа, и не все конструкции собачьих ворот, сделанные своими руками, подходят для любой ситуации. Выбор того, что хорошо работает с вами и вашей собакой, является обязательным условием успеха.

Читайте дальше, чтобы увидеть 12 наших любимых дизайнов собачьих ворот, сделанных своими руками, и узнать больше о том, почему собачьи ворота важны. Мы также дадим несколько быстрых советов по безопасности и использованию собачьих ворот.

12 дизайнов собачьих ворот своими руками

Теперь, когда вы знаете все веские причины добавить собачьи ворота в свой набор инструментов для ухода за собаками, ознакомьтесь с 12 потрясающими конструкциями собачьих ворот, сделанными своими руками!

1.Собачьи откатные ворота своими руками

Эти раздвижные собачьи ворота своими руками от YouTuber Matt Mecham — это качественная сборка с удобным дизайном. В качестве настенных ворот это отличный выбор для участков, которые вы хотите ограничить в долгосрочной перспективе. , а его высота подходит даже для больших лесов .

Хотя это впечатляющие ворота для собак, для их постройки требуются некоторые столярные навыки. Планка идеально подходит для скалолазов , но расстояние может позволить маленьким собакам легко проскользнуть через нее .Древесина также может быть соблазнительной для любителей жевания.

Уровень квалификации: Эксперт

Необходимые материалы:

• Восемь деревянных элементов размером 1 дюйм x 4 фута
• Одна деревянная деталь размером 3 дюйма на 2 фута
• Одна деревянная деталь размером 1,5 дюйма на 2 фута
• Одна деревянная деталь размером 2 дюйма на 2 фута
• Два комплекта петель
• Защелка ворот
• Отделка под дерево
• Клей для дерева
• Направляющая для ящика

Необходимые инструменты:

• Настольная пила
• Измерительная лента
• Маркировочный карандаш
• Шлифовальная машина или наждачная бумага
• Сверло

Просто посмотрите видео ниже, чтобы увидеть этот проект от начала до конца!

2.Очень широкие ворота для домашних животных DIY

Очень широкие и очень высокие , эти ворота для собак от Jennifer Maker идеально подходят для содержания длинноногих собак в страхе . Хотя стандартная отдельно стоящая конструкция отлично подходит для портативности , ее также можно закрепить на стене, если вы установите комплект петель или аналогичное оборудование.

Складывающееся движение позволяет легко использовать эти ворота в тесноте, избегая широкого поворота, который можно наблюдать в некоторых воротах. Пластиковые материалы идеально подходят для собак, которые любят грызть дерево, хотя конструкция решетки не идеальна для лазания по собакам .

Уровень навыка: Средний

Необходимые материалы:

• Одна пластиковая решетчатая панель 4 ‘x 8’
• Шесть решетчатых 8-дюймовых колпачков
• 60 решетчатых или ⅜-дюймовых винтов
• Девять 3-дюймовых петель
• Две защелки раздвижных дверей

Необходимые инструменты:

• Настольная пила или ручная пила
• Отвертка или дрель
• Измерительная лента

3. Современные собачьи ворота своими руками

Эти ворота DIY от YouTuber Crafted Workshop представляют собой современный вариант классического вида собачьих ворот и выигрывают в отделе стиля.Это надежный выбор, который отлично подходит как для больших, так и для маленьких собак , без широких щелей, которые можно увидеть на некоторых ограждениях с вертикальными планками . Благодаря своей настенной конструкции он идеально подходит для перекрытия лестниц.

Тем не менее, его горизонтальные планки, безусловно, привлекают внимание, но они не идеальны, если ваш щенок альпинист . Другая потенциальная проблема — это его деревянная конструкция, которую некоторые пуперино могут посчитать невозможным, чтобы жевать или .

Это сверхпрочные ворота, которые требуют серьезных строительных навыков. , поэтому начинающие мастера могут захотеть продолжить поиски.

Уровень квалификации: Эксперт

Необходимые материалы:

• Один кусок дерева размером 4 дюйма на 4 фута
• Двадцать деревянных элементов размером 1 дюйм на 2 фута
• Один кусок дерева размером 2 дюйма на 2 фута
• Клей для дерева
• Крепежные винты
• Одна упаковка 1 винты с цилиндрической головкой
• Стена -монтажные петли
• Комплект защелок
• Шпаклевка для дерева
• Краска или морилка по вашему выбору

Необходимые инструменты:

• Торцовочная пила
• Настольная пила
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Сверло
• Квадратный инструмент

Вы можете увидеть, как дизайнер строит эти ворота своими руками на видео ниже:

https: // www.youtube.com/watch?v=WDTRswDGb8U

4. Собачьи ворота из ПВХ

ПВХ

— отличный материал для изготовления собачьих ворот своими руками от eHow. ПВХ не так привлекателен для любителей жевать , как дерево, и он достаточно прочен для повседневного использования .

Лучше всего то, что это недорогой материал, оставляющий место в вашем бюджете для более важных вещей, таких как угощения.

Напорная конструкция идеально подходит для использования вокруг дома , но это , а не ворота для использования вокруг лестниц или других опасностей .

По сравнению с другими проектами, эти ворота легко собрать, хотя для правильной установки требуются некоторые навыки мастера. Несмотря на то, что конструкция проста, она не такая прочная и привлекательная, как другие варианты для самостоятельного изготовления из нашего списка, а кабельные стяжки представляют собой потенциальную опасность удушья или проглатывания.

Уровень навыка: Средний

Необходимые материалы:

• Четыре куска 1-дюймовой трубы из ПВХ
• Четыре 1-дюймовых тройника из ПВХ
• Два прочных натяжных стержня
• Аппаратная ткань (с высотой, равной или превышающей желаемую высоту ворот)
• Кабельные стяжки

Инструменты Требуется:

• Резак или пила для труб из ПВХ
• Ножницы по металлу или кусачки
• Защитные перчатки (рекомендуется)
• Клей для ПВХ (по желанию)

5.Планы ворот собаки двери сарая DIY

Поклонники фермерских домов могут порадоваться этим модным дверным воротам для сараев, сделанным своими руками, от компании Remodelaholic. Прочная отмычка , которая удерживает как больших, так и маленьких собак, содержит , этот деревянный барьер также можно использовать для блокировки лестниц .

В конструкции из массива дерева отсутствуют надоедливые планки, через которые могут выскользнуть маленькие дети, хотя это рискованный выбор, если у вас есть жвачка.

Это, безусловно, , один из самых стильных вариантов DIY, которые мы видели , но также требует продвинутых навыков мастера .Для его строительства необходимы серьезные инструменты, которых у большинства домашних хозяйств просто нет.

Уровень квалификации: Эксперт

Необходимые материалы:

• Две доски 1 дюйм x 6 дюймов x 96 дюймов
• Шесть досок 1 дюйм x 4 дюйма x 96 дюймов
• Одна плита 1 дюйм x 3 фута (для дополнительного верхнего покрытия)
• Коробка с винтами для гипсокартона 1 ¼ дюйма
• Клей для дерева
• Морилка или краска
• Петля ворот
• Защелка ворот
• Ручка-тяга

Необходимые инструменты:

• Настольная пила
• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальный станок
• Квадратный инструмент
• Универсальный нож
• Щетка для пенопласта
• Старая тряпка
• Маркировочный карандаш

6.Раздвижные ворота для собак из восстановленной рамы футона

Старый футон собирает пыль? Вы можете просто найти материалы для строительства ворот, которые понадобятся вам, чтобы внутри прятаться ваши новые ворота для собак!

Этот колесный барьер от Redditor MrResp3ctful отлично подходит для зон с высокой проходимостью. благодаря своей раздвижной конструкции. Это прочная кирка, которая удержит крупных собак, хотя планки могут быть достаточно широкими, чтобы маленькие собаки могли проскользнуть через .

По сравнению с другими деревянными проектами из нашего списка «сделай сам» этот вариант менее трудоемок, хотя требуются некоторые навыки деревообработки .Конструкция на колесиках удобна, но отсутствие защелки означает, что умные щенки могут сами придумать, как ее открыть.

Уровень навыка: Средний

Необходимые материалы:

• Деревянная кровать или каркас футона
• Винты для деревообработки
• Клей для дерева
• Четыре крепежных колеса

Необходимые инструменты:

• Сверло
• Шлифовальная машина или наждачная бумага
• Измерительная лента
• Настольная пила или ножовка

7.Собачьи ворота с шевроном своими руками

Современный и шикарный вид шевронных ворот этих собачьих ворот от Yellow Brick Home определенно превосходит традиционные стили, часто встречающиеся в магазинах.

Это прочная конструкция, которая отлично подходит для больших и маленьких собак. , поскольку наклонные планки расположены близко друг к другу, что предотвращает побег из тюрьмы щенком. Однако они могут служить лестницей для подлых собак, поэтому держитесь подальше, если ваша собака — альпинист .

Это модель , не предназначенная для новичков, , так как она требует тщательного измерения и разрезов, чтобы придать ей вид шеврона.Большинство собак может сдерживаться его ростом, но , если ваша собака прыгает, вы можете посмотреть на более высокие варианты .

Уровень квалификации: Продвинутый

Необходимые материалы:

• Четыре деревянных элемента 1 x 2 x 8 футов
• Одна деревянная планка 1 x 4 x 6 футов
• 1-дюймовые петли
• 1-дюймовые гвозди для гвоздя
• 1-дюймовые винты для гипсокартона
• Поверхностный болт
• Грунтовка и краска или морилка

Необходимые инструменты:

• Торцовочная пила
• Гвоздезабиватель
• Отвертка или дрель
• Шаблон Mini Kreg
• Рулетка
• Шлифовальный станок
• Шпатель
• Квадратный инструмент
• Шлифовальные блоки

8.Собачьи ворота из поддонов своими руками

Бережливым владельцам понравятся эти ворота для собак, сделанные из дополнительного грузового поддона от Simply Maggie. Конструкция настенного крепления предотвращает старые прыжки и рывки, когда собачки проверяют ворота, чтобы сбежать.

Это делает его идеальным для лестниц , хотя широкий диапазон открывания может быть затруднен в небольших помещениях.

Он отлично подходит как для щенков размером с пинту, так и для больших попугаев, так как планки расположены близко друг к другу, и высоты достаточно, чтобы прыгать не было проблемой для большинства собак. .Размер может быть проблемой, поскольку транспортировочные поддоны могут быть громоздкими.

Уровень навыка: Средний

Необходимые материалы:

• Деревянный транспортный поддон
• Винты для дерева
• Комплект петель
• Комплект защелок
• Ручка
• Морилка / краска для дерева (опция)

Необходимые инструменты:

• Ручная пила или настольная пила (если поддон необходимо обрезать)
• Шлифовальный станок
• Сверло

9.План ворот для домашних животных за 10 минут

Simplicity — победитель с этими воротами для домашних животных своими руками из блога Finding Purpose, которые имеют традиционный дизайн ламелей. Это поможет содержать собак всех размеров в без ущерба для стиля.

Подходящие для начинающих строителей, эти ворота можно легко настроить так, чтобы они соответствовали размерам вашего дома , хотя вы должны помнить о размерах своей собаки, чтобы не оставлять зазоров достаточно широкими, чтобы маленькие собаки могли проскользнуть внутрь.

Вертикальные планки идеально подходят для собак-сорвиголов, которые любят лазать, и вы можете настроить высоту, чтобы предотвратить побег из прыжка.Настенное крепление и фиксирующая защелка делают его пригодным для использования на лестнице .

Уровень навыка: Средний

Необходимые материалы:

• Деревянные детали размером 1 дюйм x 4 дюйма (количество зависит от размера ворот)
• Шурупы для дерева
• Комплект петель
• Комплект защелок
• Краска или морилка (необязательно)

Необходимые инструменты:

• Торцовочная пила
• Измерительная лента
• Сверло
• Шлифовальный станок

10.Отдельностоящие ворота для собак DIY

Эти отдельно стоящие собачьи ворота, сделанные своими руками от This Old House, представляют собой переносную кирку , которую можно использовать по всему дому. . Возможно, это не идеально, если у вас есть более сильная собака, которая может оттолкнуть ее, но настенный монтаж также является вариантом .

Твердая основа предотвращает утечку между планками , хотя это может быть слишком громоздким для некоторых владельцев.

Конечным результатом является модное ограждение для собак, хотя, как ни стильно эти собачьи ворота своими руками, оно не для слабонервных, так как требует серьезных столярных навыков и времени , чтобы его снять.

Уровень квалификации: Продвинутый

Необходимые материалы:

• Тридцать восемь деревянных элементов размером 1 дюйм x 2 фута
• Два листа фанеры ½ дюйма
• Формованный элемент
• Клей для дерева
• Шурупы для дерева 1 ½ дюйма
• Штифтовые гвозди
• Два 40-миллиметровых соединителя с шестигранной головкой
• Две вставные гайки ¼-20
• Комплекты петель
• Шпаклевка для дерева
• Краска или грунтовка (опция)

Необходимые инструменты:

• Круглая настольная пила
• Шлифовальный станок
• Шлифовальный блок
• Гвоздодер
• Измерительная лента
• Шестигранный ключ
• Зажимы
• Сверло
• Маркировочный карандаш

11.Собачьи ворота из ткани своими руками

хороший вариант для маленьких собак , эти тканевые собачьи ворота своими руками от A Creative Life не нуждаются в мастерской и гигантской пиле для создания. Это дешевый, простой в изготовлении и настраиваемый , что делает его идеальным дизайном для большинства владельцев.

Хотя это хорошо работает для маленьких собак, это не подходит для больших собак , так как большие щенки могут легко его опрокинуть и перепрыгнуть.

Несмотря на то, что его портативность означает, что вы можете носить его с собой по дому, его нельзя использовать на лестницах, поскольку он не только устанавливается под давлением, но и представляет серьезную опасность для людей.

Уровень квалификации: Начинающий

Необходимые материалы:

• Два пружинных стержня (размер соответствует дверному проему)
• Тяжелый материал на ваш выбор

Необходимые инструменты:

• Швейная машина
• Утюг для одежды

12. Барьер для домашних животных своими руками для дома

Если вы не любите сверлить отверстия в стене, вам понравится этот отдельно стоящий барьер для собак, сделанный своими руками от Saws on Skates.Его можно перемещать на , чтобы при необходимости закрыть дверные проемы, а его высота и относительная прочность хорошо работают с небольшими собачками .

Это не рекомендуется для больших собак или использовать около лестницы , однако, так как его можно опрокинуть с достаточной силой.

Хотя для этого требуется немного смазки для локтей, его легче сделать, чем другие деревянные ворота , и в результате получается шикарный предмет. Отсутствие приспособления для крепления под давлением или крепления на стене может позволить скрытным щенкам сбежать.

Уровень навыка: Средний

Необходимые материалы:

• Три деревянных куска 1 x 3 x 8 дюймов
• Клей для дерева
• Винты 1 1/4 дюйма
• Два набора петель

Необходимые инструменты:

• Торцовочная пила
• Сверло
• Приспособление Kreg
• Измерительная лента

Разнорабочий Special: Quick Cardboard Bariers & Other Hacks

Иногда бывает удивительно, насколько легко сделать эффективную собачью калитку.

Очевидно, что это шутка , и вам не следует использовать полиэтиленовую пленку для сборки собачьих ворот своими руками.

Долго работать не будет, а пластик может стать причиной удушья. Тем не менее, у вас, вероятно, есть много вещей в доме, которые вы можете временно использовать в качестве собачьей калитки.

Картон можно склеить вместе , чтобы создать силовое поле в связке, или кухонных стульев можно наклонить по бокам , чтобы заблокировать дверные проемы во время мытья полов.Вы даже можете сдвинуть легкий диван поверх , чтобы преградить путь вашей собаке, если хотите.

Мой личный фаворит — , устанавливающий пылесос напротив дверного проема , поскольку никто из моей банды не пройдет ближе десяти футов от ужасного «врум-врума», как мы его называем. Вы также можете воспользоваться страхом вашей собаки пылесосом!

Преимущества ворот для собак

Хотя все мы любим свои попы, иногда собакам нужны границы. Вне зависимости от того, используются ли они в качестве средства безопасности или в качестве преграды для защиты мебели, ворота для собак могут выполнять множество служебных обязанностей по дому.

Вот несколько изящных вариантов использования ворот для собак:

• Устранение потенциальных опасностей. Лестница и гладкий ламинат могут представлять серьезную опасность для молодых щенков или щенков с ограниченными физическими возможностями (хотя некоторым собачьи пинетки могут очень помочь). Ограничение доступа к этим областям с помощью ворот для собак может помочь предотвратить падения.
• Объявление запретных зон. Будь то временное ограничение во время уборки или постоянный запрет, ворота для собак не позволяют щенкам забредать в закрытые зоны вашего дома.
• Защитная мебель . Некоторые тревожные собаки становятся разрушительными, когда их оставляют без присмотра, в то время как другие любят дремать на диване и пускать слюни. Собачьи ворота — отличный способ сохранить прекрасный внешний вид (и запах) вашей мебели.
• Запрет прыгучих собак на гостей. Иногда щенкам нужен отдых от посетителей, поскольку они учатся искусству держать подальше от гостей лапы и рты. Собачьи ворота обеспечивают свободное разделение, где собаки могут наслаждаться просмотром компании, а не прыгать на них.
• Содержание щенков на непромокаемом настиле. Пока молодые люди учатся ходить на горшках на улице, вы можете ограничить доступ к коврам и трудноочищаемым полам.
• Разделение при кормлении. Некоторым собакам нужно немного побыть в одиночестве, пока они едят, особенно если у них есть проблемы с охраной ресурсов. Собачьи ворота могут быть препятствием для сохранения спокойствия во время еды в семьях с несколькими собаками. Это также удобно, чтобы уберечь челюсти от обеденного стола, пока люди едят.

Безопасность для собачьих ворот 101

Хотя собачьи ворота могут быть прекрасным средством увести вашего щенка от неприятностей, они могут быть опасными при неправильном использовании.

Многие владельцы задаются вопросом: от «как заблокировать собачью лестницу» до «какой высоты должны быть ворота для собак?»

Чтобы все виляли хвостом (и не получали травм), следуйте этим простым советам:

• Никогда не используйте герметичные ворота на лестнице или рядом с ней . Их можно опрокинуть с достаточной силой. В этих сложных местах всегда использовались фурнитуры для собак.
• Учитывайте размер вашей собаки. Это включает в себя запоминание возможного взрослого размера вашего щенка, если он еще щенок. Не стоит тратить деньги на ворота, которые он быстро перерастет.
• Используйте только ворота с вертикальными решетками для определенных собак . Некоторые гундины умеют убегать. Если ваш pupperino — мастер-альпинист, пропустите ворота с конструкцией из цепочки, которая может служить лестницей.

Кроме того, если вам нужны ворота, чтобы ваша собака не могла попасть на опасную лестницу, вы можете рассмотреть просто , построив рампу для собак своими руками . Таким образом, вы можете дать своему щенку безопасный способ взбираться по лестнице и избавиться от необходимости в воротах .

Как правильно выбрать собачьи ворота своими руками

Теперь, когда у вас есть несколько идей, вы должны подумать о своем щенке и своем доме, прежде чем делать решительный шаг в строительстве или покупке новых ворот для собак.

Настенные ворота с защелками необходимы для использования возле лестниц или с большими мощными щенками, в то время как маленькие собаки и широкие ламели не подходят друг другу.

Вы также должны учитывать причуды своего пса. Например, если он джемпер, вам следует сосредоточиться на росте, но если он любит жевать, дерево может быть не лучшим материалом.

Ищете что-то подходящее для активного отдыха? Ознакомьтесь с нашими руководствами по созданию собственной ручки для собак или пробежек для собак своими руками!

***

Изготовление собачьей калитки — это трудоемкий процесс, но конечный результат стоит затраченных усилий. Вы когда-нибудь делали собачьи ворота? Какой стиль DIY вам нравится больше всего? Дайте нам знать об этом в комментариях.

Сделай сам Очень широкие ворота

Если и была одна проблема, которая возглавляла список в Доме с одним хвостом (то есть помимо время ), то это было пространство 9 ‘, которое отделяло вход от комнаты усыновления. Их цель была довольно простой на бумаге: безобидные ворота, которые они могли бы разрушить, чтобы не мешать ходу событий, но могли бы содержать более сильных собак (читай: таких как Джек и СиСи, если необходимо), чтобы они не прыгали на любого, кто подошел. через дверь.

Проблема в том, что сверхширокие ворота на самом деле дорогие, и если они попадают в категорию «доступных», они не так уж и сильны. После большого количества поисков в Интернете мы обнаружили, что наиболее распространенная ширина для жилых помещений составляла около 72 дюймов, и даже тогда эти ворота либо удерживались на месте натяжением, либо были прикреплены к стене таким образом, чтобы они ‘ d будет трудно свернуть или переехать. Мы со Скоттом провели мозговой штурм, нарисовали наброски и даже попросили совета у друзей, любящих собак, и в конце концов поняли, что нам просто нужно сделать один.

История нашей жизни.

Но! Хотя изначально мы намеревались сделать что-то более сложное (мы рассматривали узор в виде елочки, похожий на этот прошлый любимый DIY), в конечном итоге мы нашли очень простое решение в строительном магазине! Помимо времени на покраску, мы собрали и установили 9-футовые ворота менее чем за полдня. Мы предполагаем, что этот DIY может пригодиться любому, у кого есть большая открытая площадка, которую, возможно, нужно содержать, или, как и нам, возможно, вам нужно в помещении, чтобы держать детей и домашних животных отдельно и / или в безопасности.

ПРИНАДЛЕЖНОСТИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ 9 ‘ВОРОТ
2 — 6′ Готовые секции ограждения
2 ″ x 2 ″ x 3 ′
2 — Петли для ремня (вверху вверху слева)
2 — Т-образные петли (вверху вверху справа )
3 — Кронштейны ограждения (вверху, внизу справа)
2 — Сдвижные болты (вверху, внизу слева)
Краска для наружного применения
Морилка (опция)
Винты для дерева

ИСПОЛЬЗУЕМЫЕ ИНСТРУМЕНТЫ
Циркулярная пила для резов
Сверло
Распылитель краски и / или малярная кисть
Измерительная лента
Орбитальная шлифовальная машина
Малярная кисть и / или тряпки для морилки / поли
Уровень
Квадрат

ЧТО МЫ ДЕЛАЛИ. Любые изготовленные нами ворота должны иметь вертикальные планки, чтобы собаки не могли забраться на них. Когда мы заметили эти 6-футовые заранее изготовленные панели для забора в Лоусе, мы знали, что можем заставить их работать! Тут же мы придумали план игры: мы создадим ворота с тремя 3-дюймовыми секциями, которые могли бы складываться сами по себе и отклоняться в сторону. Одну из секций необходимо закрепить с двух сторон (не раскачивать!), Но она будет прочной, потому что ее можно привинтить прямо к стене и полу. По нашему плану, при необходимости, можно было бы сделать отверстие 6 футов, и никому в One Tail не пришлось бы возиться с хранением чего-либо подальше.

Сначала мы отшлифовали две секции забора и с помощью распылителя краски нанесли на них ровный слой белой краски для наружных работ:

Пока это высохло, мы перешли к другим проектам, связанным с Центром усыновления, и на следующий день снова посетили ворота.

Первую панель нужно было бы приподнять над полом, чтобы две другие панели могли свободно качаться, но поскольку эта панель должна была быть неподвижной, мы использовали 2 ″ x 2 ″ в качестве распорки. Вы можете видеть ниже, чтобы наш план работал, нам нужно было пару раз вкрутить проставку в пол.Чтобы пол не раскололся, сначала были проделаны небольшие пилотные отверстия, а затем около трех шурупов. Если ворота когда-либо потребуется удалить, отверстия будут достаточно маленькими, чтобы их можно было заполнить шпаклевкой и каплей морилки. (Честно говоря, мы использовали так много альтернатив, чтобы предотвратить просверливание пола, но в нашем конкретном случае это имело наибольший смысл и обеспечило бы наиболее безопасную среду для собак и человек!)

После того, как Скотт измерил и повторно измерил ширину проема, он вырезал первую из трех секций ворот с помощью циркулярной пилы и прикрепил ее к стене и 2 × 2 на трех углах с помощью скоб для забора и шурупов.Для этого после того, как сами кронштейны были прикручены непосредственно к стене и 2 × 2, мы вставили первую панель, и она была дополнительно закреплена дополнительными винтами с боков. (Примечание: на обеих стенах у нас были гвоздики, которыми мы смогли воспользоваться — повезло! Если бы это было не так, нам пришлось бы использовать коленчатые болты.)

Вторая и средняя панель ворот были обрезаны по размеру, петли ремня были прикреплены сверху и снизу. Эта часть ворот теперь будет действовать как вход для людей, но ее также можно полностью откинуть назад, если они предпочитают оставить ее открытой.

Третья и последняя панель ворот была прикреплена к стойке на противоположной стене с помощью Т-образных петель. Как и в большинстве домов, пол был далеко не идеальным, а гипсокартон был слегка изогнутым, но мы по-прежнему использовали квадрат и уровень, чтобы все было аккуратно подобрано. Установив ворота на место, я потратил немного времени, чтобы подкрасить свежеотрезанные края.

Наконец, для входа человека мы выбрали скользящую задвижку, и в качестве дополнительной меры мы сделали второй задвижку, входящую прямо в пол третьей панели ворот.Пол был подкрашен пятном, и если бы вы его не искали, вы бы даже не заметили дырку! Есть еще небольшая уступка, как и в случае с любыми воротами, которые должны растягиваться на 9 футов, но мы заставили Джек и СиСи специально прыгнуть на ворота несколько раз — и успех! Это никуда не денется.

Если вокруг нет щенков, ворота, вероятно, будут выглядеть так большую часть времени, давая любому, кто войдет в дверь, 3-хфутовый проем для прохода.

Для собраний с большим скоплением людей — например, во время празднования открытия вечера — панель, ближайшая к двери, может распахнуться, создавая проем 6 футов!

Мы завершили все это крошечной табличкой WELCOME , потому что, смотрите! Это мелочи (буквально).

PS! Видимо, мы любим делать ворота. Увидеть маленькую — но симпатичную! — версия здесь, и посмотрите наши внешние боковые ворота здесь.

20 идей для детских ворот своими руками — время защиты от детей

Как только ваш малыш начинает ползать, он занят практически всем, до чего может добраться.Их любопытство приводит их в комнаты, в которых они не должны находиться, и, конечно же, к лестнице.

Для борьбы с этим родители устанавливают в доме детские калитки, чтобы избежать неприятностей. Если вы находитесь на этапе, когда вам нужно защитить дом от детей и установить ворота, ознакомьтесь с этими вариантами, сделанными своими руками.

Восстановленная дверь DIY Baby Gate

Source

Уникальные, но функциональные детские калитки, сделанные своими руками из старой деревянной двери, не только красивы, но и безумно просты.

Ручка дверцы на самом деле не фиксируется (есть стандартный замок на задней стороне двери), но позволяет легко открывать и закрывать дверь благодаря петлям.Маленькие не смогут справиться с этим, но взрослые будут (это больше, чем можно сказать о большинстве купленных в магазине ворот).

Детские ворота из старой деревянной двери от Charissa Johaneson / Snapguide

Дом Chic Baby Gate

Source

Если ваш стиль вдохновлен Джоанной Гейнс, то эти детские ворота, сделанные своими руками, идеально впишутся в эстетику вашего дома.

Отличается классическим черно-белым дизайном фермерского дома и предназначен для установки на опору лестницы (что является серьезной проблемой, с которой сталкиваются многие домовладельцы).Эти ворота предназначены для монтажа с минимальным повреждением стены.

Ворота для фермерских домов своими руками от Gray House Design Co.

Современные детские ворота

Source

Эти ворота имеют необычный, необычный дизайн, но все же обеспечивают тот элемент безопасности, который родители ищут в детских воротах. Все, что для этого требуется, — это несколько недорогих деревянных планок, петли, замок и немного времени. Эти ворота особенно хороши для владельцев кошек, которые хотят, чтобы их питомец мог свободно подниматься и спускаться по лестнице.

Современные детские ворота своими руками от Боба Вила

Ворота для младенцев без дрели

Source

Одна из самых больших проблем, связанных с детскими воротами, — это ущерб, который они могут нанести стене (стенам). Гидравлические ворота — отличный способ избежать этой проблемы, но зачастую они доступны только в стандартных размерах.

В этих детских воротах, сделанных своими руками, используются соединяющиеся трубы из ПВХ, которые не нужно просверливать в стене, их можно изготовить по индивидуальным размерам, а и обеспечат безопасность вашего малыша.

Детские ворота / забор без дрели от Woodooz Home Decor

Временные тканевые ворота для новорожденных

Source

Если вы ищете ворота, которые точно будут соответствовать вашей эстетике, эти тканевые ворота своими руками — отличный вариант, потому что вы можете выбрать узор, который идеально сочетается с остальной частью вашего дома.

Помимо дизайна этих ворот, они также являются хорошей альтернативой воротам с решетками, которые малыши любят пытаться держаться (а затем могут случайно распахнуться).

Детские ворота из ткани своими руками от Curly Girl

Детские ворота Vintage изголовье

Source

На создание этих уникальных детских ворот вдохновила мама, которая, как и большинство людей, ненавидит внешний вид обычных ворот с напорным механизмом, которые продаются практически повсюду.

Эти ворота не предназначены для лестницы, но идеально подходят для блокирования зоны или комнаты, в которую вы хотите, чтобы ваш малыш не попадал (например, ваш офис, когда вы пытаетесь работать, или кухню, если вы готовите блюдо, которое распыляет горячее масло по всей поверхности).

Детские ворота своими руками из старинного деревянного изголовья из реальной сказки

Десятиминутные ворота своими руками

Источник

Если есть что-то, чего у родителей немного (кроме денег, спасибо детскому саду), пора. Итак, хотя идея сэкономить деньги, сделав детские ворота своими руками, звучит неплохо, идея найти время на их изготовление — это совсем другая история. На создание этих простых, красивых и безопасных ворот уходит всего 10 минут, а конечный результат намного лучше, чем любой вариант, купленный в магазине.

10 минут DIY Baby / Pet Gate from Home Talk

Детские ворота в великолепном салоне

Источник

Помните, когда вы были ребенком, вам нравились крутые распашные двери в стиле салона? Теперь, когда вы стали взрослыми, вы можете сделать их и , они защитят ваших детей от потенциальной опасности.Эти ворота стильные, забавные и намного красивее, чем ворота, установленные под давлением.

Детские ворота DIY в салоне из Madness & Method

Детские ворота Easy & Modern

Source

Детские калитки не обязательно должны быть сложными, чтобы быть эстетичными. Эти ворота своими руками отлично подходят для тех, кто любит чистые прямые линии, но ненавидит внешний вид металлических ворот.

Что хорошо в балках на этих воротах, так это то, что они расположены горизонтально близко друг к другу, поэтому маленький человек не может схватиться за них, чтобы потянуть / повесить их вес.

Детские ворота Easy DIY Modern от Crafted Workshop

Складные широкие и высокие детские ворота

Source

Если у вас есть комната, которую вы хотите отделить от своего ребенка, но в ней нет двери или проема стандартного размера, вам подойдут складные детские ворота, сделанные своими руками. Он высокий, что обеспечивает уединение, крючки по обе стороны от стены, поэтому он не двигается с места и приятен для глаз.

DIY Pet Gate / Baby Gate — Отдельностоящие и очень широкие + высокие от Jennifer Maker

Складные промышленные детские ворота

Source

Один из самых модных сейчас образов — сочетание деревенского дерева с индустриальным металлом.Эти детские ворота своими руками идеально вписываются в эту эстетику.

Его можно надежно закрепить наверху или внизу лестницы (бонусные баллы, он может быть окрашен, чтобы соответствовать вашим перилам), и он складывается, чтобы его лучше было в зоне с жесткой борьбой.

Промышленные детские ворота своими руками от Simply Design

Ворота для младенцев, вдохновленные мастерами

Источник

Любите все в ремесленном стиле? Эти детские ворота своими руками — это все и многое другое. Он распахивается, поскольку был вдохновлен не только дизайном, выполненным в ремесленном стиле, но и голландскими дверями, и имел замысловатые детали, которые делали его не похожим на детские ворота, а больше как произведение искусства.

Он также полностью настраивается, поэтому вы можете сделать его любого цвета, подходящего к вашему дому.

Детские ворота в духе мастеров и голландских дверей от Duo Ventures

Детские ворота, удобные для кошек

Источник

В отличие от собак, кошкам нужно два места в доме: еда и туалетный лоток. Часто эти важные зоны находятся на противоположных этажах дома, поэтому детские ворота могут помешать кошке добраться до еды или ванной.

В этих детских воротах, сделанных своими руками, эта проблема решена за счет небольшого выреза, достаточно большого, чтобы кошка могла проскользнуть сквозь него, но слишком маленького для ребенка.

Ворота для малышей и домашних животных от DIY Hubs

Классная доска Baby Gate

Source

Эти детские ворота во многом отличаются, но что в них забавного, так это то, что на них есть гигантская классная доска!

Его действительно легко установить: просто проденьте его через несколько шпинделей на лестнице и зацепите на месте, а затем все, что вам нужно сделать, это расслабиться, зная, что ваш ребенок не упадет с лестницы, и у него есть классная доска, с которой можно играть.

Классная доска Baby Gate от Boxy Colonial

Карманная дверь Baby Gate

Source

Если в вашем доме есть место, где есть карманная дверь, вы можете вытащить дверь и заменить ее калиткой на колесах! Если вам нравится эта идея, но у вас еще нет карманной дверцы, в Интернете есть множество учебных пособий по ней.

Вместо двери просто замените ее детской калиткой. Это фантастический способ скрыть необходимость.

Карманная дверь Baby Gate (Concept) от Lori Paranjape

Детские ворота Dark & ​​Light

Source

Деревянные лестницы — прекрасное дополнение к любому дому, поэтому установка неприглядных детских калиток вверху и внизу действительно снижает эстетику.

Эти детские ворота своими руками идеально подходят для деревянной лестницы, потому что их можно окрашивать в тон ступеньки, а смесь белого и эспрессо просто прекрасна.

Детские ворота из толстой гортензии своими руками

Простые, но красивые детские ворота

Source

Иногда просто классические белые ворота с основными вертикальными перемычками могут быть препятствием для шоу в доме. Эти ворота, сделанные своими руками, требуют очень небольшого строительства, но выглядят четкими и чистыми. Вы можете приспособить его к своему дому, добавив фурнитуру разного цвета, чтобы она лучше соответствовала вашей эстетике (возможно, золото?).

Easy Stairway Gate from Salvaged Living

Многоцветный поддон Baby Gate

Source

Проекты поддонов — это всегда весело, к тому же дерево легко достать! Эти детские ворота из поддонов своими руками не только просты в изготовлении, но и имеют уникальный и великолепный окончательный вид.

Этот стиль подходит всем, кто любит деревенский вид или кому нравится добавлять в дом немного красок (конечно, при этом сохраняя безопасность маленьких).

Детские ворота из поддонов своими руками от 99 идей поддонов

Детские ворота из бисера

Source

Эти детские ворота, сделанные своими руками, не сильно отличаются от многих других распашных ворот, за исключением того, что в них есть великолепная доска для бисера! Эта маленькая деталь делает его более изысканным и уникальным. Это дает более индивидуальное ощущение при том же объеме работы!

Детские ворота Easy Custom DIY от The Kim Six Fix

Ворота для новорожденных с красивым дизайном

Source

Эти стильные детские калитки можно легко оставить без внимания после того, как ребенок сможет маневрировать по лестнице.Однако для этого DIY может потребоваться немного больше опыта, чем для некоторых других, но конечный результат того стоит. Немного золота на петлях еще больше подчеркивает стиль.

Стильные детские ворота своими руками от Craven Haven

Заключение

Случайные падения — одна из главных причин, по которой дети попадают в отделение неотложной помощи. Лестница опасна для всех, но особенно для маленького человека, который едва может стоять в идеальных условиях. Ворота не подлежат обсуждению, когда дело доходит до защиты дома от детей.

К сожалению, большинство моделей, доступных для покупки, оставляют желать лучшего, когда дело доходит до стиля, а те, которые эстетически приятны, как правило, стоят или слишком дорого.

Детские ворота своими руками могут решить все эти проблемы, вы можете настроить их, построить в рамках бюджета и при этом сохранить своего малыша в безопасности.

Подписывайтесь на нашу новостную рассылку Получайте советы и идеи для самостоятельной работы прямо в свой почтовый ящик.

Детские ворота для фермерского дома своими руками — Кошка на кухне

Вот наш опыт работы с этим простым проектом, который поможет обезопасить ваших малышей: детские ворота для дома своими руками, легко модифицируемые под ваше пространство и стиль!

Это был один из тех проектов, которые родились по необходимости.Когда родился Кристиан, мы поставили пластиковые ворота перед лестницей в нашем старом доме, но это не сильно беспокоило. Лестница была относительно короткой, покрытой ковром, и имела площадку на полпути вниз, так что самое дальнее, с которого действительно можно было упасть, было несколько ступенек с ковровым покрытием. Не хорошо, но не смертельно. В нашем нынешнем доме лестница — прямая снизу вверх, намного длиннее и заканчивается деревянным полом. Кроме того, на этот раз ребенок не холодный ребенок Кристиан шести лет назад, а Руби, наша годовалая рыжая, также известная как «огненный цыпленок».Она восхитительна и очаровательна, но при этом энергична, энергична и повсюду.

Пластиковые ворота внизу лестницы не собирались резать. Это могло помешать ей подняться по лестнице, но это, конечно, не повлияло на ее спуск по лестнице, плюс мы боялись, что эти расширяющиеся типы ворот (как у нас) будут сброшены вниз по лестнице маленький озорник. Я мог просто видеть, как она едет через калитку вниз по лестнице на тобоггане, в маленькой ковбойской шляпе, с лассо в руке, красные кудри, развевающиеся на ветру…

Во всяком случае, мы решили, что нам нужно что-то более существенное, и пока мы этим занимаемся, это могло бы иметь некоторый стиль.Итак, фермерский дом, дверь сарая, построенная по размеру и т. Д. Я нашел несколько отличных планов на Remodelaholic , которые легко удваиваются, чтобы покрыть верх и низ, а также адаптированы к разной ширине лестницы (верх немного уже чем внизу). Сначала я построил калитку для нижней части лестницы, она мне понравилась, а затем я сделал несколько фотографий и видео изготовления верхней части калитки для этой стойки. Это очень простой проект своими руками. Единственные детали, которые могут быть немного сложными, — это регулировка размера детской калитки в соответствии с вашим пространством и, конечно же, ее фактическая установка.

Ссылки от Amazon, Home Depot и Ace Hardware — надеюсь, большинство из них доступны, где бы вы ни находились. В зависимости от количества проектов, которые вы собираетесь делать своими руками, у вас могут быть под рукой шурупы, клей и морилка — черт возьми, у вас может даже остаться часть пиломатериалов, оставшихся от других проектов, так как это действительно очень распространенные предметы (я сделал!). Как бы то ни было, ваша общая стоимость здесь не должна превышать 75 долларов или около того. Что касается инструментов, то я использовал следующие:

• Торцовочная пила
• Скоростной квадрат
• Ударный шуруповерт (можно использовать обычную дрель, если у вас ее нет)
• Гвоздодер Brad (используйте больше шурупов или молоток и гвозди, если их у вас нет)

Вам также понадобятся стандартные инструменты, такие как рулетка, плотницкий карандаш, шлифовальный станок, подушечки для окрашивания и любые дополнительные биты, необходимые для установки выбранного вами оборудования ворот.

Вам нужно немного измерить, чтобы решить, насколько широкими должны быть ваши ворота. Remodelaholic планирует создать ворота шириной 35 1/4 дюйма, которые, очевидно, подойдут не всем. Мои были больше похожи на 40 дюймов внизу и 39 дюймов наверху, поэтому все ворота, которые я построил, имели немного разные размеры. Вы хотите оставить около 3/4 дюйма или около того с каждой стороны ворот для зазора, петель и т. Д. Я закончил тем, что добавил дополнительные 1 × 4 на самой стене, чтобы закрепить петли, так как мои стойки не были точно установлены. там, где я хотел их, поэтому мне пришлось оставить для них дополнительное место.

Я уже говорил это раньше, но повторю еще раз — это , на самом деле базовая сборка . Кто угодно может это сделать. Есть два угловых разреза для буквы «X» спереди, но, в остальном, это прямые разрезы на размер и нарезку. Вы разложите свои 1 × 6 в квадрате, как показано выше, убедитесь, что все перпендикулярно квадрату скорости, а затем используйте столярный клей и винты, чтобы закрепить первые две задние стойки (1 × 4) на месте, которые фактически скрепляет все вместе.

На картинке выше вы можете видеть, что я последовал совету Джастина из оригинального поста и вырезал немного кромок на пиломатериалах с помощью ножа для коробок.Определенно необязательный шаг, но он придает деталям эффект ручной работы. Если вы предпочитаете деревенский стиль, подумайте о том, чтобы сделать это. Если вы собираетесь покрасить его в белый цвет и придать ему более изысканный вид, возможно, вы захотите пропустить его. Я тоже немного говорю об этом в видео.

После того, как этот основной квадрат или рамка ворот будет собрана, вы можете использовать его, чтобы определить, где вырезать крестовины для буквы «X». вы просто разместите их под рамкой так, как вам нужно, а затем наметите линии разреза.Очень простой способ получить довольно сложные углы. Сначала я измерил и отрезал поперечину во всю длину, а затем, поставив ее на место, отмерил и отрезал маленькие «ручки», чтобы закончить «X».

После того, как ваши поперечины вырезаны, вам просто нужно найти очень плоскую твердую поверхность (например, пол гаража!), Поместить их на место в раме ворот и начать прикреплять задние перекладины с помощью клея и шурупов. Сами по себе задние стойки — это то, что на самом деле удерживает крестик на месте.В зависимости от ширины ваших ворот вам может потребоваться больше или меньше задних стоек, чтобы покрыть все это. В моем случае ворота были немного шире, чем планировалось, поэтому мне пришлось добавить один, а затем немного растянуть их, что означает, что я сделал зазор между двумя первыми стойками от края на определенную величину, чтобы правильно разместить остальные (вы можете увидеть это на фото выше). Вы также можете вырезать более узкую планку на настольной пиле, если хотите, чтобы идеально заполнить пространство. Я не делал этого по двум причинам: во-первых, детские ворота, вероятно, не будут существовать вечно, поэтому они не обязательно должны быть идеальными.Во-вторых, если вы разместите зазор там, где это сделал я, он не будет виден с передней части ворот из-за более широкого 1 × 6, образующего раму.

И это почти все, что нужно для постройки ворот! Когда вы закончите с задними перекладинами, вы поднимите их, и у вас должна появиться культовая дверь сарая «X» впереди, которая придаст вашим воротам ощущение фермерского дома. Вы захотите добавить обрезку сверху — для этого я использовал 1 × 3 и свой гвоздезабиватель вместе с большим количеством столярного клея, что упростило задачу. Отшлифуйте его, и вы будете готовы к окрашиванию.

Я думаю, что этот дизайн ворот мог бы выглядеть великолепно окрашенным в темный, окрашенный в белый, синий или серый цвет или даже просто покрытый лаком, если вы собираетесь выглядеть как кабина. Однако мы решили попробовать новый продукт, с которым никогда раньше не работали, под названием «ускоритель состаренной древесины», продукт Varathane, который мы нашли в Home Depot. Не знаю, как долго он существует, но нам понравились результаты! С помощью единственного слоя свежая сосна или ель дверь приобрела старый, потрепанный вид.

Как я уже упоминал несколько раз, фактический процесс подвешивания ворот будет сильно варьироваться в зависимости от вашей лестницы, положения стены, расположения стоек и т. Д.Для наших я просверлил отверстие в стойке перемычки, чтобы в нее можно было вставить защелку, и установил еще одну «стойку» на стене, прикрепив ее к стойкам, чтобы можно было ввинтить петли. Для верхних ворот, конечно, не было новой стойки, поэтому мне пришлось использовать какое-то фиксирующее оборудование, чтобы придать защелке жирный шрифт, в который можно вставлять. Большинство этих комплектов защелок крепятся и закрепляются несколькими способами, поэтому вы сможете найти что-то, что подойдет вам (кроме того, глядя на картинку ниже, я напоминаю мне, что мне нужно поработать над своими новыми сообщениями — еще один проект, который я надеюсь получить к этой зиме!).

Теперь я решил поставить маленькое колесо на шарикоподшипниках внизу ворот, напротив петель. Я сделал это по трем причинам: во-первых, готовые ворота на самом деле довольно тяжелые. Во-вторых, дети имеют тенденцию опираться, висеть, карабкаться и т. Д. На этих воротах, и я хотел избежать провисания ворот любой ценой. В-третьих, я не хотел слишком сильно давить на стойку, прикрепленную к стене. Колесо необходимо? Наверное, нет, но это дает мне дополнительное спокойствие, зная, что ворота не провиснут.

Вы, конечно, можете спрятать петли, если хотите — опять же, я думаю, это связано с тем, какой вид вы собираетесь делать. Челс и я хотели использовать черное оборудование, которое должно было быть видно, что-то довольно заметное. Мы выбрали прочные, но декоративные черные петли — они отлично смотрятся, но при этом прочные.

О защелке я упоминал ранее. Для этого, конечно, можно было использовать что угодно, в том числе и стандартную защелку ворот, но нам понравился этот ползунок. Он фиксируется множеством различных способов, что должно позволить вам адаптировать его к любой ситуации, в которой вы устанавливаете ворота.Также требуется небольшая координация для работы — ровно столько, чтобы сбить с толку вашего среднестатистического годовалого ребенка (я также установил его на внутренней стороне ворот, на всякий случай…).

Вот и все! Я решил закруглить край обшивки на первых воротах (нижних), потому что подумал, что они могут натереться о стену или что-то в этом роде. Как оказалось, это не имело никакого значения. Я оставил наверху один квадрат по краям, и я думаю, что он выглядит лучше.

Мы используем нижние ворота уже пару месяцев, а верхние — несколько недель.Оба держались отлично! Что еще более важно, мы можем позволить маленькой Руби бродить по лестнице или вниз и не беспокоиться о том, что она упадет с лестницы. Я надеюсь, что наш опыт создания этих детских ворот будет вам полезен, если вы решите попробовать!

DIY Деревянная дверь сарая Детские ворота Планы строительства

• Pinterest
• Facebook
• Твиттер

Создайте своими руками детские ворота для дверей сарая, чтобы ваши дети и домашние животные были в безопасности.Эти деревенские деревянные детские ворота — это стильные внутренние ворота, которые можно использовать как полудверные ворота или как голландские детские ворота в полный рост.

Для получения дополнительных руководств по изготовлению дверей сарая постройте консоль раздвижной двери сарая, обновите существующую дверь, чтобы она выглядела как деревянная дверь сарая, и посмотрите наши любимые двери и фурнитуру для сараев, изготовленных своими руками.

Получите распечатанные планы детских ворот для дверей сарая

Наши деревянные ворота для сарая своими руками

На новом месте у нас есть две молодые девушки и крутая лестница, что немного мешает безопасности.Поэтому мы решили построить собственные деревянные детские калитки для лестницы , чтобы они не упали и не пострадали.

Я спроектировал эти детские ворота своими руками так, чтобы они выглядели как деревенские деревянные двери сарая (так как мы любим двери сарая!), Поэтому мы получаем дополнительную безопасность * и * стиль в нашей гостиной с воротами сарая для детей!

Эти внутренние ворота выглядят потрясающе, независимо от того, сочетаете ли вы их с подходящей голландской дверью или строите только полудверные ворота.

А если у вас есть домашние животные, из них тоже можно сделать отличные ворота для домашних животных или собачьи ворота! Постройте его для лестницы, коридора или двери в комнату, куда вы хотите, чтобы ваши малыши или меховые младенцы не имели доступа.

Когда в 2011 году я впервые набросал план показа Кэссити, она сразу же влюбилась (как в первый раз, когда она увидела меня! Ха-ха).

Ничего подобного мы не видели, и нам очень понравился уникальный вид наших оригинальных ворот для детских ворот сарая.

Эти детские ворота с раздельными дверьми действительно добавляют характер готовой комнате!

Посмотрите здесь полную голландскую дверь, постройте здесь шведские часы Mora, установите здесь тонкую доску от пола до потолка и обрешите, а здесь постройте консольный стол.

За годы, прошедшие с тех пор, как мы впервые построили эти полудверные ворота (и голландские ворота), мы слышали, что многие из вас также любят эти детские ворота, сделанные своими руками.

Нам нравится видеть фотографии, поэтому , если вы построили наши ворота для детских ворот в деревенском стиле, пришлите нам фото здесь или отметьте #imaremodelaholic в Instagram.

DIY Деревянная дверь сарая Детские ворота

Это спонсируемый пост, который может содержать некоторые партнерские ссылки. Однако мое мнение полностью мое, и мне не платили за публикацию положительных комментариев.Пожалуйста, ознакомьтесь с нашей полной политикой конфиденциальности и раскрытием информации здесь.

Благодаря нашим партнерам из True Value мы смогли получить все материалы, необходимые для работы. Дизайн деревянных детских ворот гармонирует с деревенским стилем.

Мы хотели, чтобы она была похожа на дверь сарая и имела действительно деревенский вид с некоторым деревенским шармом, поэтому ознакомьтесь с нашими советами ниже, чтобы узнать о дополнительных шагах, которые мы использовали, чтобы добиться большего эффекта ручной работы.

Готовы построить дверь сарая для лестницы? Держите этих детей в безопасности и получайте удовольствие от строительства!

Нажмите здесь, чтобы приобрести план деревообработки дверцы сарая.

Печатный план здания включает дополнительные инструкции по регулировке размера ворот и по добавлению верха для создания полноценной голландской двери, как показано здесь.

Инструменты

Материалы

Чтобы сделать деревянную дверь сарая своими руками, вам понадобится:

. Включите JavaScript для просмотра содержимого

Наши деревянные детские ворота имеют высоту 35 3/4 дюйма и ширину 35 дюймов, чтобы соответствовать проему 35 1/4 дюйма.

В план деревообработки входит инструкция по регулировке размера детской калитки.Обязательно измерьте свое пространство и примите во внимание тип петель и защелки, которые вы хотите использовать.

Петли и защелки для ворот, которые мы приобрели, представляют собой оборудование, которое вы использовали бы для внешних ворот, но вы также можете использовать их для внутренних ворот.

Общая стоимость материалов составила около 60 долларов, включая фурнитуру и морилку. Ваши затраты будут зависеть от типа дерева, фурнитуры и морилки, которые вы выберете.

Примечание: Несмотря на то, что защелка, которую мы использовали, была довольно плотной, мы добавили фиксирующий карабин (металлическая петля с подпружиненным затвором), чтобы сделать защелку затвора безопасной для малышей и сделать ее более безопасной для наших детей.

Важные примечания о строительстве дверцы сарая Детские ворота

Эти ворота были разработаны для проема 35 1/4 дюйма. Ширина проема, в котором необходимы ворота, будет определять ширину ворот. Обычно вы хотите, чтобы ваши ворота были на 1/2–3 / 4 дюйма меньше ширины дверного проема. Это позволит ему свободно качаться и освободит место для петель.

Я использовал обыкновенную сосновую доску толщиной 3/4 дюйма с большим характером для хорошего деревенского вида. Но вы можете использовать любой понравившийся материал.

После того, как все части были отрезаны по длине, я использовал канцелярский нож, чтобы сбрить заводскую кромку на всех углах. Это придает дереву более эффект ручной резьбы.

После стрижки края используйте шлифовальный блок, чтобы смягчить края от остатков.

Дополнительные фотографии и советы по сборке см. В учебном пособии «Деревянная голландская дверь сарая».

Все винты в этих воротах просверлены через задние стойки. Это улучшило вид сбоку с крестиком x, чтобы не было видно винтов.

Для дополнительной поддержки можно нанести столярный клей между всеми деревянными швами, где используются шурупы.

Углы, указанные в списке вырезов, приблизительно равны . План для печати включает в себя инструкции по измерению и регулировке длины и углов доски, чтобы настроить деревянные детские ворота под вашу дверь или проем.

Полные инструкции, включая список вырезов и схемы сборки, можно найти ЗДЕСЬ.

Щелкните здесь, чтобы увидеть больше планов здания.

Индивидуальные деревянные ворота для младенцев или ворота для домашних животных

Мы слышали от многих читателей, которым понравились эти деревенские детские ворота в деревенском стиле, и которые адаптировали их в соответствии со своим дверным проемом и потребностями. Все, что нужно, — это немного изменить план здания, чтобы иметь деревянное домашнее животное или детские ворота нестандартного размера!

Посмотрите, что показали нам наши читатели, чтобы изменить размер ворот и адаптировать их к своим конкретным потребностям. (А если вы его построили, пришлите нам фото сюда!)

Откатные детские ворота в прихожую

Читатель Брайан построил детские калитки двойной ширины, чтобы сделать из них чудесные раздвижные детские калитки через прихожую в своем доме.Он говорит:

«Я сложил все вдвое, чтобы оно было достаточно широким, чтобы проходить через мой коридор. Я добавил колесо на каждом конце и гусеницу между ними с перевернутым колесом на полу, чтобы кататься по гусенице. Это предотвращает выскальзывание днища и удерживает ворота прямо при качении вперед и назад ».

Это отличный вариант для детской калитки в коридоре — замечательно круглый год, но держу пари, что это особенно полезно, чтобы держать детей и домашних животных подальше от елки!

Двустворчатые распашные ворота для младенцев

У Джессики из Sew Homegrown была небольшая лестничная площадка, которая не позволяла распахивать полноразмерные ворота, поэтому она приспособила наши планы здания к двойным воротам для младенцев.

Широкие деревянные ворота для младенцев с колесиком

Reader Kurran построил широкую версию детских ворот сарая для своего детского сада и добавил колесико, чтобы поддерживать дополнительный вес при качании.

Советы по установке деревянных детских ворот в помещении

Поскольку каждая установка детских ворот уникальна, для вашего удобства мы собрали здесь несколько наших лучших советов из опыта, читателей и комментариев. При установке этих детских ворот помните, что прочная деревянная конструкция делает их тяжелее традиционных пластиковых детских ворот.Вам потребуются прочные петли и прочно закрепленная стойка, дверной косяк и т. Д.

Установка дверной калитки в дверную коробку

Для установки детских калиток в дверную коробку мы использовали усиленные дверные петли черного цвета. Мы хотели, чтобы петли были видны, поскольку они соответствовали деревенской эстетике фермерского дома, поэтому мы установили петли снаружи двери и на дверном косяке. Подробнее об установке читайте ЗДЕСЬ в нашем посте о раздельной голландской дверной секции детских ворот.

Установка детских ворот с металлическими перилами для лестницы

Другая читательница, Челси, прислала это фото, чтобы показать свои красивые деревенские детские калитки и то, как они установили их между стеной и металлическими перилами.Челси говорит:

« Мы должны были сообразить, прикрепив конец защелки к металлическим перилам, но я думаю, что мы сделали это хорошо. (Мы согласны на 100%! Вау!) И в итоге мы заменили X на одну поперечную балку. В остальном мы сохранили то же самое ».

Установка детских ворот, не повредив деревянную стойку для новорожденных

Несмотря на то, что эти деревянные детские калитки красивы, приятно иметь возможность снять их позже, не заменяя или ремонтируя деревянную стойку или перила лестницы.

Один творческий читатель поделился этим простым решением для своих адаптированных ворот: используя стяжки, чтобы прикрепить подходящую окрашенную доску к столбу. Защелка прикрепляется к доске, которая на молнии привязана к перилам, а петля ворот прикрепляется к другой доске, которая ввинчивается в стену (и стойки) вдоль стены лестницы.

Lesley W Graham использовала аналогичный подход с тем же типом скользящей защелки, что и мы:

Дополнительные советы по установке деревянных ворот для младенцев

Нет шпилек для крепления детской калитки? Мы рекомендуем использовать пару болтов (также называемых болтами молли), чтобы прикрепить доску к стене, чтобы прикрепить ворота.

Ищете более простую защелку для детской калитки? Jessica из Sew Homegrown использовала защелку с крючком и проушиной, для которой требуется меньше винтов в стене, чем для многих защелок. И разве не красивый бирюзовый цвет!

Вам также понравятся эти планы зданий:

плюс ознакомьтесь со всей нашей коллекцией мебели и планов декора для фермерского дома!

Я был одним из блоггеров, выбранных True Value для работы над DIY Squad.Мне выплатили компенсацию за материалы, необходимые для моего проекта «Сделай сам». Однако мое мнение полностью мое, и мне не платили за публикацию положительных комментариев.

Первоначально опубликовано 09.12.12 // Последнее обновление 16.10.19

• Pinterest
• Facebook
• Твиттер

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Опубликовано: 12 сентября 2012 г. Подано в: * Наши проекты, от 20 до 250 долларов, для начинающих, сборка, по стоимости, по уровню, по материалам, по стилю, по инструментам, дом в каньоне, DIY, планы проектов DIY, фермерский дом, How To, Mitre Saw, Pets, Tutorials, Wood and Plywoods Etc. Tagged: детские ворота, дверь сарая, планы строительства, Canyon House, Canyon House Living Room, DIY, Kids, Project Plan, морилка, лестницы, деревообработка, планы деревообработки

О Джастине

DIY Pet Gate / Baby Gate — Отдельностоящие и очень широкие + высокие

Поделитесь любовью!

Сделайте простые ворота для домашних животных или детские ворота своими руками, которые будут красивыми и функциональными! Эти очень широкие и высокие отдельно стоящие ворота безопасности могут быть изготовлены по индивидуальному заказу в соответствии с вашим пространством.

Быстрые ссылки на информацию в этом сообщении

Мы только что приняли нового щенка! А за ночь до того, как она пришла домой, мы поняли, что нам нужно защитить нашу гостиную от щенков. К сожалению, в нашей гостиной есть два очень широких проема, поэтому стандартные ворота для домашних животных будут дорогими. Поэтому вместо этого мы придумали простых и недорогих домашних ворот , сделанных своими руками, чтобы сделать нашу гостиную безопасной для нашей новой собаки. И, говоря как мама, из этого решения тоже получатся отличные детские ворота своими руками!

Что мне нравится в наших воротах безопасности, сделанных своими руками, так это то, насколько они универсальны! Это отдельно стоящее устройство, поэтому его можно брать с собой практически куда угодно. Но чтобы сделать его более устойчивым для маленьких или нервных домашних животных, вы все равно можете прикрепить его к стенам с обеих сторон. И довольно легко просто открыть одну сторону, чтобы пройти!

Лучше всего то, что эти ворота можно аккуратно сложить на в одну сторону или полностью убрать, когда вы ими не пользуетесь. Это именно то, что нам нужно, так как эти ворота будут использоваться периодически, а не постоянно. Мы хотели иметь возможность полностью удалить его, когда он не нужен.

Кроме того, если вам нужно держать кошек в комнате, эти ворота для домашних животных, сделанные своими руками, тоже подходят для этого! Наши калитки безопасности имеют высоту 48 дюймов и , что, вероятно, достаточно, чтобы большинство кошек не перепрыгнули через них.Но вы можете сделать эти ворота высотой до 8 футов, которые определенно не подпускают кошек!

Мне также нравится белый решетчатый узор , так как он хорошо сочетается с белой лепниной в нашей гостиной. Это стильный, чистый вид! И мы используем пластиковые решетки, а не дерево, поэтому вам не нужно беспокоиться о занозах.

Лучше всего то, что мы смогли сделать за один вечер , так что мы были готовы к нашему новому щенку на следующее утро!

В этом уроке я покажу вам , как построить эти ворота для малышей / домашних животных своими руками! Этот пост содержит несколько партнерских ссылок для вашего удобства (это означает, что если вы сделаете покупку после нажатия на ссылку, я получу небольшую комиссию, но это не будет стоить вам ни копейки больше)! Прочтите мою политику полного раскрытия информации .

Материалы и инструменты для детских воротников / ворот для домашних животных своими руками

Как построить детские ворота / ворота для домашних животных своими руками

Сначала измерьте проем, который необходимо закрепить. Наше пространство было 82 дюйма в ширину (примерно 7 футов в ширину). Важно, чтобы ваши калитки безопасности, сделанные своими руками, были на длиннее, чем пространство , чтобы они могли стоять отдельно (так как их необходимо слегка сложить, чтобы они были устойчивыми). Наши защитные ворота, сделанные своими руками, имеют ширину более 8 футов, поэтому они отлично работают в проеме шириной 7 футов.

Купите себе все необходимое — мы получили все в нашем местном магазине товаров для дома (Lowe’s).Все материалы связаны выше, чтобы помочь вам найти их! Обратите внимание, что решетчатая панель может быть жесткой для установки в небольшой автомобиль, но при необходимости она будет изгибаться и катиться.

Затем разрежьте решетчатую панель на четыре секции, каждая 4 фута в высоту и 2 фута в ширину. Затем обрежьте длинные края так, чтобы все они были на одном уровне (чтобы не торчали мелкие части) — это упростит надевание решетчатых колпачков и сделает их более прочными.

Также разрежьте решетчатые заглушки на восемь секций по 46,5 ″ и восемь секций по 22.5-дюймовые секции.

Сейчас. Наденьте колпачки на секции решетки и прикрутите их в нескольких местах, чтобы они были надежно закреплены на воротах безопасности.

Если у вас есть деревянные полы, как у меня, вы захотите защитить их, положив полосу липкой войлочной прокладки вдоль каждого нижнего края.

Когда все панели окантованы, самое время соединить их петлями. Мы использовали три петли между двумя панелями, чтобы убедиться, что она очень прочная и устойчивая.При завинчивании петель оставьте между панелями достаточно места, чтобы панель полностью сложилась. Мы также рекомендуем вам ставить петли ближе к центру, а не к самому верху и очень низу — равномерное расстояние между петлями по краю сделает ваши калитки безопасности своими руками более прочными.

Совет №1: Держите стороны панелей, на которых видны винты, с одной стороны для единообразия.

Совет №2: Если вы используете четыре панели, как мы, убедитесь, что ваш центральный набор петель находится на противоположной стороне калитки безопасности, чем две другие.Это позволит аккуратно сложить его!

Наконец, если вы хотите прикрепить свои детские ворота или ворота для домашних животных к стене, чтобы они были более безопасными (обязательно для младенцев / малышей), прикрутите защелку раздвижной двери с обеих сторон ворот. Затем прикрепите защелку раздвижной двери со стороны болта к стене. Чем выше вы поставите защелку, тем она будет надежнее (и вам будет легче дотянуться до нее / труднее достать маленьким рукам и лапкам).

Теперь просто разверните защитные ворота своими руками в своем помещении и прикрепите их к стене с помощью защелок.

Если вы хотите пройти через ворота, просто откройте их и распахните одну сторону. Поскольку он автономный, это очень просто! Вы не можете этого сделать с этими надоедливыми дверцами для младенцев с нажимным креплением!

А если эта калитка безопасности вам вообще не нужна, просто сложите ее и отложите, чтобы получить свободный и легкий доступ в свое пространство.

Эти сверхширокие и очень высокие ворота безопасности для самостоятельного изготовления обошлись нам всего в 130 долларов, чтобы сделать отдельно стоящие 4-панельные ворота длиной более 8 футов.Вы также можете сделать два двухпанельных 48 ″ ворот по той же цене. Вот сколько стоит каждый предмет:

• Пластиковая решетка 4 ‘x 8’ панель = 31,97 $
• Решетки x 6 = 44,28 $
• Петли 3 ″ x 9 = 30,42 $
• Защелки x 2 = 14
$
• Рулон войлока = 10
$

Примечание. Мы сделали две из этих ворот для домашних животных своими руками, так как у нас есть два входа в нашу гостиную.

Я бы хотел увидеть ваши домашние ворота! Если вы его сделаете, поделитесь фотографией в нашей группе на Facebook или отметьте меня в социальных сетях тегом #jennifermaker.

Любовь,

Сделайте эти отдельно стоящие ворота для домашних животных / детские ворота своими руками для нестандартного пространства, которое будет очень высоким и очень широким!

25 уникальных идей заборных ворот на 2021 год

Какие заборы? Забор — это барьер или бордюр для вашего двора, сада, лужайки и обычно соединяется столбами, которые соединяются досками, проводами или рельсами. Красивый, оригинальный и простой забор не только украсит ваш дом как внутри, так и снаружи, но и защитит ваших домашних животных и детей от выхода на улицу.Забор может быть как проводным, так и не проводным; вы даже можете использовать свои техники, чтобы сделать уникальный и креативный забор для своего двора. Вот список из 25 уникальных идей заборных ворот, которые вы можете сделать самостоятельно или построить сами.

1. Современный, но простой

Этот забор придает ему простой и современный вид. Доска устойчивая, полная и окрашена в черный цвет, который не закрывает вид на ваш сад. Забор укреплен проволочной сеткой, которая предотвратит попадание насекомых в ваш сад и придаст ему современный, простой, но элегантный вид.

2. Одна дверь

У вас может быть красивый забор для вашего сада, который не только очерчивает вид на ваш сад, но и имеет калитку. Сделайте еще один шаг в своей игре с забором, построив садовую дверь, которая будет удерживать ваш забор, и теперь вам не нужно будет перепрыгивать через забор, если что-то упадет. Эту садовую дверь устанавливают не многие, но она выглядит фантастически.

3. Забор выдвижной

Вы можете быстро построить этот забор за пару минут; все, что вам нужно, это пиломатериалы, яркие цвета и любовь.Закрепите пиломатериал по своему усмотрению и раскрасьте его яркими красками, держите ровно или сделайте какие-нибудь узоры по своему усмотрению. Вы также можете покрасить свой забор в разные цвета. Это добавит эффект всплывающих окон в вашем саду.

4. Корзина типа

Если вы хотите, чтобы у вас во дворе был забор такого типа, вам нужно покупать зеленые леса, то есть свеже спиленные и гнутые. А главное, к ним должны принадлежать и тонкие веточки. Затем вы можете использовать эти ветки для создания корзины, как показано на картинке.Оно будет выглядеть как гигантское гнездо и отлично подойдет для вашего двора.

5. Забор из вторсырья

У вас есть остатки необработанной древесины от какого-то старого дома, сделанного своими руками? Не выбрасывайте его; никогда не выбрасывайте его; вместо этого используйте их как забор. В настоящее время люди любят неразрезанные узоры, несоответствующие узоры и используют их в повседневной жизни, будь то одежда или что-то еще. Смотрится и так красиво, а можно их закрасить как угодно.

6. Квадрат стеганый

Просто смотреть на этот забор завораживает.У вас достаточно большой овощной патч? Используйте стеганые рисунки на этом заборе квадратной формы. Он также не закрывает вид на ваши красивые овощи, но также придает вашему двору красивый текстурированный край.

7. Мечтательные ворота

Старые вещи обычно выбрасывают или никогда не используют. Что вы можете сделать, так это превратить их во что-то мечтательное и красивое, как эти старые ворота. Представьте, что люди приходят к вам во двор и удивляются уже входу, разве вам не нравится проделанная работа?

8.Цветочный забор

Хотите что-то добавить к своему обычному деревянному забору? Создайте еще один сад. Это верно, создание красивой цветочной клумбы разноцветных цветов за пределами вашего сада не только придаст ему красивый край, но и предотвратит попадание на нее тварей.

9. Сделайте стиль журнала

У каждого есть много бревен в углу склада. Почему бы не использовать их при создании забора? Его относительно легко сделать, не нужно много оборудования и это всего лишь вопрос времени.Давайте займемся регистрацией.

10. Деревянный забор

Разве нельзя часами смотреть на этот красивый забор? Он структурирован, аккуратно отделан и даже обеспечивает прогулочную зону для всех, кто хочет зайти внутрь. Добавлен толстый нижний слой, чтобы не могли проникнуть твари, а остальная часть забора зашита.

11. Каменный забор

Как и в вышеупомянутой идее заборных ворот, замените дерево камнями и постройте красивый длинный забор. Деревянные балки поддерживают их сверху, а камни придают естественную и дикую текстуру.Если у вас раньше был каменный предмет, который теперь вы хотите изменить, а затем вместо того, чтобы разрушать эту каменную текстуру, вы можете построить забор прямо поверх него.

12. Поддоны до упора

Текстура поддона довольно известна в наши дни, будь то плитка или такой забор. Этот забор невысокий, чтобы выдержать небольшой огород, но выглядит так же впечатляюще. Ворота на этой фотографии также сделаны из переработанных поддонов. Дерево — это тот материал, который можно использовать снова и снова.

13. Старое золото

Ваш основной сад может показаться немного старым и деревенским, но вы всегда можете добавить к нему новое дополнение. Просто постройте обычный забор из бревен, но не меняйте древесину. Оставьте его как есть, и он автоматически изменит свой цвет на серый. Не забудьте про проволочную сетку.

14. Положить на землю

Было бы неплохо, если бы вы выкопали неглубокий участок для этой идеи садового забора. После этого вы можете очертить свой забор квадратными столбиками зеленого цвета или любым другим, как вам нравится.Оберните проволочную сетку, и все готово.

15. Назад к основам

Нет ничего лучше базовой модели, все переделанной во что-то новое. Создайте простой деревянный забор из проволоки. Сделайте это просто, без красок, рисунков или рисунков. Просто нанесите на него красивый слой блеска и вуаля.

16. Конструкция с разъемными направляющими

Используйте необработанное дерево в качестве основы и окрашивайте его, сохраняя его естественный вид. Используйте железные ворота черного цвета, чтобы придать им дикий и смелый цвет.Ворота сделаны так, чтобы животные не заходили и не выходили.

17. Эклектичная садовая дверь

Этот небольшой сад окружен забором, что делает его эклектичным. Не нужно добавлять что-то резкое или неровное. Этот забор простой, стильный и элегантный. Широкие, большие и плоские камни придают ему красивую текстуру.

18. Парадные ворота

Эти заборные ворота с металлическими конструкциями классические и очень элегантные, а прилегающие стены придают им грубый и утонченный вид, так что ворота выходят более открыто.Лампы на обоих концах стены придают ей винтажный вид, а крытая крыша также обеспечивает отличное укрытие.

19. Сохранение низкого уровня

Черно-белая текстура хорошо смотрится на всех без исключения. Эти маленькие белые ворота выглядят очень красиво с железными заборами рядом с ними. Эта идея заборных ворот отлично подходит для цветочных клумб или небольших огородов.

20. Ворота из декоративных деревьев

Эти впечатляющие железные ворота с деревом на склоне холма — нечто очень изысканное.Эту конструкцию редко можно увидеть на чьем-либо дворе, но детали металлических конструкций, которые добавлены, чтобы сделать это красивое дерево, заслуживают похвалы. То, что находится за ее пределами, обязательно нужно увидеть каждому.

21. Старинные ворота

Вырезы в воротах забора были главным украшением во времена старины. Добавьте этот элемент в современный забор с помощью различных вырезов, включая лопаты, сердечки и замочные скважины. Чем старше древесина, тем больше винтажности она придаст воротам.

22. Впечатляющая безопасность

Сделайте вход в свой дом максимально структурированным и безопасным. Ваши гости будут чувствовать себя так, как будто они вошли во двор какой-то азартности. Подобные ворота безопасности обеспечивают защиту и выглядят упрощенно.

23. Войдите в праздники

Измените свой простой дизайн ворот из кованого железа и добавьте на него красивых праздничных и вычурных вещей, сделав их готовыми к празднику. На Рождество добавьте эти большие и красивые венки в качестве теплого приветственного знака в свой прекрасный двор.

24. Коттедж «Садовые ворота»

В память о временах ранней Англии, этот восхитительный сад был поддержан восхитительными воротами. Используйте необработанное дерево, кованое железо и камень, чтобы эти ворота идеально смотрелись в маленьком саду внутри них. Открыв ворота, вы попадете в пышный сад, окруженный прекрасными цветами.

25. Металлические ворота

Гости и прохожие будут так же впечатлены этими великолепными воротами и их деталями, как и мы.Эти металлические ворота — все о деталях, и почему бы и нет, когда они выглядят так хорошо. Кованый металл в этих воротах изображает сказочные цвета и узоры, а зеленые растения рядом с ними создают более естественный вид.

Заключение

Эти 25 идей заборных ворот идеальны, если у вас большой, маленький или средний сад. Независимо от того, хотите ли вы вырастить овощные грядки или клумбы, эти ворота придадут вашему саду структуру и край благодаря своему простому, современному, вычурному и креативному виду.

Подвижные ворота своими руками: этапы и нюансы процесса изготовления
