Откатные ворота своими руками — фото, схемы, чертежи

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Содержание

1. Достоинства и недостатки данной конструкции
2. Типы конструкции
3. Особенности расчета ворот
4. Данные высоты и ширины проема
5. Расчет противовеса
6. Расчет веса
7. Расчет прочности фурнитуры
8. Дополнительные расчеты
9. Устройство откатных ворот
10. Выбор створки
11. Выбор комплектующих
12. Монтажные работы
13. Изготовление фундамента
14. Установка
15. Выбор автоматики
16. Окраска
17. Необходимые инструменты для работы
18. Распространенные ошибки
19. Видео: изготовление ворот
20. Фото: вариантов готовых откатных ворот
21. Схемы

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м².
• Сталь, толщиной 2 мм ~ 17 кг/м².

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м² и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

• Направляющая балка. Принимает на себя весь их вес.
• Тележка или роликовая опора. Их необходимо 2 шт.
• Съемный концевой ролик. В закрытом состоянии он служит опорой.
• Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
• Кронштейн. Он важен для удержания створки от бокового качания.
• Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

• Combi Arialdo и Flatelli Comunello из Италии.
• Ролтэк и Doorhan из России.
• Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

1. Изготовление фундамента.
2. Проводка электрики.
3. Установка ответного столба.
4. Монтаж автоматики.

Изготовление фундамента

Этапы возведения фундамента:

• Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
• Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
• Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
• Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
• Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
• Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

• Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
• Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

• Снимаете полотно с роликовой тележки.
• Далее снимаете тележки с площадок.
• К закладному элементу привариваете площадки.
• К ним закрепляете роликовые тележки.
• На роликовые опоры задвигаете полотно.
• Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

• Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
• Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
• Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

• Для проема в 4 м используется привод – 500–600 кг.
• Для проема в 4–6 м используется привод – 600–1300 кг
• Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарка.
• Воздушный компрессор для покраски.
• Пассатижи.
• Дрель.
• Рулетка.
• Уровень.
• Клепатель.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

• Недостаточно хорошая подготовка фундамента.
• Неправильный монтаж и крепеж всех комплектующих.
• Неправильно подобранная масса ворот под несущую балку.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Нельзя допускать потеки краски.
• Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

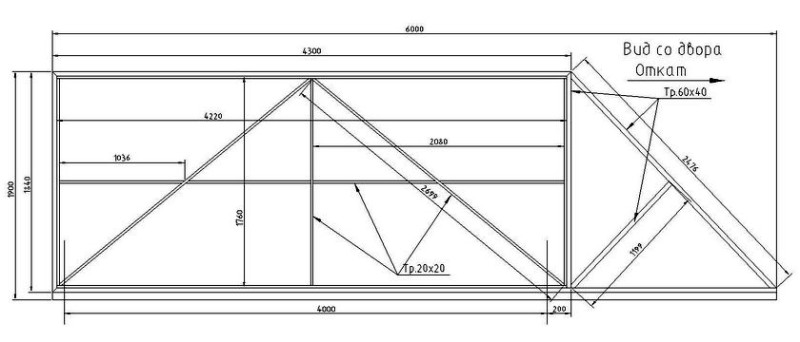

Вид со двора

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной





Помогла ли вам статья?

Март 2023 ᐈ 🔥 (+47 фото) Ворота откатные своими руками чертежи схемы эскизы

Содержание

1. Устройство и принцип действия откатных ворот
2. Подготовка инструмента
3. Откатные ворота своими руками. Установка
4. Проводим подготовку — важный этап
5. Готовим столбы
6. Откатные ворота своими руками: создание закладной детали
7. Бетонируем фундамент для откатных ворот
8. Кирпичная кладка столбов для откатных ворот
9. Каркас откатных ворот своими руками
10. Как оснастить их автоматикой
11. Преимущества и недостатки откатных ворот
12. Ограничения на установку
13. Заключение

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются.

Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Эти ворота можно соорудить двумя способами:

• моноширмой,
• двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров.

Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров.

Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

• Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

• Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

• Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать.

Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

• Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
• Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
• Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

• Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
• Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
• Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.

Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

• Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
• Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

• От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
• Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
• Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

• Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
• Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло.

Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

• Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен.

Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

• Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
• Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
• В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

• После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
• Далее – установка и сварка верхней перекладины, потом диагональной.
• Несущий каркас можете считать готовым.
• Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

• Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме.
• Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
• По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

• Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода.
• Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
• Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
• Нижний концевой ролик – подойдёт либо полимер, либо металл.
• Нижний и верхний улавливатели.
• Резиновые заглушки, желательно с гофрированной частью.
• Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

• К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
• При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

• При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

• На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.
• В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.
• В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Перед тем как непосредственно перейти к разбору темы: как самому сделать откатные ворота, необходимо обозначить плюсы и минусы этой конструкции.

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

• для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Ограничения на установку

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

• Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок.
• Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом.
• Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ.
• Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.

• В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
• Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
• Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

• из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
• из стальной профильной трубы сечением не менее 600х400 мм

• Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию.

Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд.

Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Ключи темы

1. схема якселя для откатных ворот
2. откатные ворота своими руками чертежи металл проект
3. откатные ворота схема чертежи металл проект
4. ворота чертежи схемы эскизы

Дизайн раздвижных ворот (стили и материалы)

Здесь мы рассмотрим дизайн раздвижных ворот, включая то, что это такое, преимущества, различные стили, современные элементы дизайна, материалы, фурнитуру и стоимость раздвижных ворот.

Ворота являются важной частью домов и предприятий, которые обеспечивают дополнительную безопасность и вносят свой вклад в эстетику и общую привлекательность дома.

При выборе конструкции откатных ворот в первую очередь следует обратить внимание на их дизайн. Обычно выбирают между распашными или откатными воротами.

Содержание

Что такое раздвижные ворота?

Для начала, что это такое? Откатные ворота могут работать как с направляющей, так и без нее (безрельсовые). Вы можете открывать и закрывать их с одной стороны на другую. Самое приятное в этих воротах то, что когда они «открыты», они выглядят так, будто их «спрятали».

В отличие от традиционных распашных ворот, которые занимают место в зависимости от направления, в котором они открываются. Эти ворота также легко автоматизируются, что делает понятным, почему они так популярны как в жилых, так и в коммерческих целях.

Каковы основные преимущества раздвижных ворот?

Они экономят место: Раздвижные ворота могут стать настоящим подарком для неправильных или небольших подъездных путей, поскольку они могут полностью функционировать, не занимая места.

Вы получаете все роскошь и преимущества установки ворот, не нуждаясь в дополнительном пространстве для того, чтобы ваши ворота могли открываться или поворачиваться, когда они широко открыты. Даже самые маленькие подъездные пути могут быть закрыты воротами без каких-либо проблем.

Они служат дольше распашных ворот, особенно для домов с уклоном: Это достаточно просто для понимания. В наклонном месте распашные ворота, как правило, испытывают большое напряжение, потому что они несут всю нагрузку своего веса, когда открываются.

Гравитация притягивает их еще больше, что в конечном итоге приводит к ускоренному износу. То же самое можно сказать и о распашных воротах, находящихся в ветреных местах. Они, как правило, вызывают гораздо больше злоупотреблений, чем необходимо, и это может сократить срок службы ваших ворот.

Но это не относится к раздвижным воротам. Они фактически полностью игнорируют эту проблему, поскольку их открывающее движение происходит из стороны в сторону, а не в раскачивающемся движении.

Они надежны и индивидуальны: Они похожи на большинство ворот, но конструкция раздвижных ворот, в частности, имеет больше преимуществ, когда речь идет об эстетике и индивидуальности.

Он имеет очень элегантный, несколько премиальный внешний вид и, безусловно, может повысить общую стоимость вашего дома в будущем. Поэтому, если подумать, инвестиции в раздвижные ворота могут принести вам пользу в будущем, если вы решите продать свою собственность.

Разные варианты откатных ворот

Здесь представлены различные типы откатных ворот.

Раздвижные ворота (с направляющими)

Этот тип раздвижных ворот рекомендуется для домов, где требуется довольно широкий вход (например, 6 метров и выше). Это часто для основных промышленных приложений. Они легко настраиваются и, конечно, могут быть полностью автоматизированы.

Они обеспечивают гораздо большую безопасность, чем распашные ворота. Раздвижные типы ворот для забора, которые движутся по рельсам, на самом деле имеют 2 других варианта: одноколейный и двухсекционный. Вариант с одной дорожкой открывается с одной стороны, тогда как дорожка с двумя разделителями открывается посередине.

Раздвижные садовые ворота

Установка раздвижных ворот в саду — это разумно и удобно. Это гораздо более эргономично, так как вы можете лучше использовать пространство, и вам не нужно беспокоиться о том, чтобы сбить горшки или садовую мебель, как это обычно бывает с воротами с поворотными механизмами.

Помимо лучшего использования пространства, раздвижные садовые ворота также гарантируют, что вы сможете продемонстрировать красоту или эстетику внутренней части вашего имущества, в то же время обеспечивая уровень безопасности, не открывая его полностью снаружи. Так что это по-прежнему эстетично, но все же достаточно прочно, чтобы служить сдерживающим фактором от злоумышленников.

Консольные раздвижные ворота

Этот тип конструкции раздвижных ворот также известен как безрельсовые ворота. Еще одно прозвище, под которым он проходит, — «висячие ворота». Принцип работы этого типа ворот заключается в том, что они имеют механические подшипники, которые скрыты вместо колес, которые используются в гусеничной версии откатных ворот.

Весь вес ворот уравновешивается двумя подвесками; следовательно, ему действительно вообще не нужна дорожка. И поскольку вся его работа полностью безрельсовая, это означает, что он практически не создает трения.

Это уменьшает усилие тяги на ворота, что означает меньший износ откатных ворот, гораздо более длительный срок службы, чем обычно, и гораздо меньшее техническое обслуживание.

Телескопические раздвижные ворота

См. этот комплект телескопических раздвижных ворот на Amazon [спонсорская ссылка]

Этот тип раздвижных ворот разработан специально для очень компактных проездов или парковок. Как это работает, так это то, что он разбивается на несколько панелей (изначально из одной большой). Движение телескопическое, отсюда и название этого конкретного варианта раздвижных ворот.

Этот вариант ворот работает на гусеничном ходу. Если у вас небольшая подъездная дорожка, вариант с телескопическими раздвижными воротами, безусловно, стоит обратить внимание, поскольку он экономит на 40% больше места и более компактен по сравнению с остальными родственниками раздвижных ворот. Он поставляется в трех вариантах, в зависимости от количества панелей или «листьев», на которые он распадается: двухстворчатый, трехстворчатый и четырехстворчатый.

Раздвижные складные ворота

Считается самым безопасным из всех вариантов раздвижных ворот. В некоторых случаях их метко называют «воротами с аварийным рейтингом». Это связано с тем, что эти раздвижные ворота специально разработаны и спроектированы так, чтобы выдерживать удары тяжелых транспортных средств о них.

Он рассчитан на такое воздействие. Это обеспечивает повышенную безопасность и безопасность тем, кто находится внутри. Этот тип ворот обычно используется в качестве периметра для дорогих объектов или объектов, содержащих ценные активы.

Существуют также сертификаты для этого типа ворот, и они должны пройти их, чтобы убедиться, что они всегда соответствуют отраслевым стандартам. Он также обладает функциями более высокого класса, такими как высокая коррозионная стойкость, заполнение, полностью интегрированный магнитный замок и так далее.

Раздвижные ворота своими руками

Теоретически ворота представляют собой довольно простые механизмы.

Если вы немного разбираетесь в строительстве, это то, что вы можете сделать сами. Вот некоторые основы, которые вам понадобятся, прежде чем вы начнете:

Что касается материалов, это может быть полностью на ваше усмотрение. Вы можете выбрать полностью стальные или металлические откатные ворота, а можете выбрать деревянные. Как мы уже говорили, все зависит от вас. Есть так много дизайнов на выбор, поэтому убедитесь, что вы остановились на одном конкретном предмете, прежде чем покупать необходимые материалы на основе конкретного дизайна, который вы действительно выбрали.

Даже если вы немного разбираетесь в инструментах, все равно будет проще и удобнее просто купить набор для раздвижных ворот, сделанный своими руками. В эти комплекты уже входят все движущиеся части, материалы и даже инструменты, которые могут вам понадобиться для установки раздвижных ворот.

Это также обойдется вам гораздо дешевле. Если вы решите построить откатные ворота с нуля, из сырья, даже не считая времени и труда, которые вам потребуются, которые большую часть времени не учитываются, это будет стоить вам где-то от 3000 долларов и выше.

С другой стороны, стоимость большинства комплектов раздвижных ворот, сделанных своими руками, составляет около 1800 долларов. Так что, если подумать, это более удобно и эффективно, плюс стоит меньше.

Современный дизайн раздвижных ворот

Искать обновленный или современный дизайн раздвижных ворот довольно просто. Есть несколько особенностей, которые вы должны иметь в виду, когда ищете идеальный вариант для своего дома или бизнеса:

Безопасность: Ищите что-то, сделанное из твердых материалов, таких как прочная кедровая древесина или металл. Откатные ворота должны быть достаточно прочными и прочными, чтобы предотвратить проникновение злоумышленников в вашу собственность.

Прочность: Инвестируйте в современный дизайн откатных ворот высочайшего качества. Это не тот тип инвестиций, на котором можно сэкономить. Помимо безопасности, вам также нужно что-то достаточно прочное и долговечное, чтобы выполнять свои функции изо дня в день.

Он также должен быть достаточно долговечным, чтобы прослужить вам долгие годы. Ворота должны быть одноразовой инвестицией, а не чем-то, что вы должны постоянно поддерживать и обновлять.

Удобство использования: Следующее, что вам нужно учитывать, это простота использования. Уровень безопасности, обеспечиваемый современной конструкцией откатных ворот, зависит от того, насколько быстро вы сможете их открывать и закрывать. Дизайн должен быть достаточно простым и понятным, чтобы вы или кто-либо еще в вашем доме мог контролировать и получать к нему доступ в любой момент времени.

Надежность: Все современные конструкции раздвижных ворот требуют периодического обслуживания, чтобы гарантировать, что они всегда функционируют и работают на оптимальном уровне. Подумайте о дополнениях к материалу, таких как порошковое покрытие стальных материалов для защиты от коррозии и ржавчины.

Имейте в виду, что, поскольку все ворота находятся снаружи, они сильно подвержены влиянию стихии. Вы должны убедиться, что у них есть все необходимое, чтобы выстоять и выдержать испытание временем, пока они там. Это сложная задача, но если вы сделаете все возможное, чтобы ваши раздвижные ворота были оснащены дополнительными функциями, это избавит вас от многих головных болей в будущем.

Внешний вид: Это первое, что вы или любой другой человек видите, прежде чем войти в помещение. Ворота, которые не очень хорошо спроектированы, могут сделать ваш дом скучным или слишком закрытым.0004

На ваш выбор предлагается множество дизайнов и материалов, чтобы после установки ворот вам никогда не пришлось отвлекать вас от общей привлекательности бордюра.

Выберите что-нибудь, что дополнит ваш внешний вид. В наши дни на рынке доступно так много разновидностей, что сделать это довольно легко для вас.

Вот еще несколько моментов, которые необходимо учитывать при проектировании современных раздвижных ворот:

• Measurements

• Budget

• Materials

• Sliding gate type

• Appeal contributed to your external property

Sliding Gate Materials

This is typically Первое, о чем вы думаете, выбирая откатные ворота для установки в своем доме.

Вот все, что вам нужно знать, когда дело доходит до вашего выбора:

Деревянные раздвижные ворота

Дерево является одним из самых натуральных и прочных строительных материалов, поэтому вполне логично, что для начала стоит выбрать деревянные раздвижные ворота.

Прежде чем продолжить этот вариант, важно отметить, что не все леса одинаковы. У каждого из них есть свои особенности, а также свои сильные и слабые стороны, которые следует учитывать.

В конечном счете, все сводится к тому, какой бюджет у вас есть или с каким бюджетом вы готовы работать. Затем вам также необходимо учитывать, каков ваш бюджет на техническое обслуживание, каковы ваши личные вкусы и стили, а также какой у вас климат в вашем районе. Давайте рассмотрим самые популярные варианты дерева, используемые для откатных ворот:

Ель: Отлично подходит для комплектов раздвижных ворот, сделанных своими руками, и если вы хотите убедиться, что в итоге у вас получатся ворота, соответствующие внешнему виду. Это также довольно экономично, так как это самый дешевый из всех ваших вариантов дерева. Он светлого цвета, и это делает его отличным холстом для пятен и красок.

Выбирая ель, вы должны убедиться, что вы делаете все возможное для ее обработки и ухода, чтобы максимально продлить срок службы материала. Слово предостережения, из-за того, что он не самый прочный среди вариантов дерева, он имеет тенденцию деформироваться или изгибаться со временем.

Пихта: Эта древесина очень прочная и считается выгодной по цене. Как и сосна и ель, он также слегка окрашен, поэтому очень хорошо сочетается с морилками и красками. Они также часто поставляются предварительно обработанными, что означает, что они уже будут устойчивы к вредителям.

Если вы живете в районе, подверженном термитам, предварительно обработанная ель — очень хороший вариант для раздвижных ворот. У вас также есть возможность сохранить его естественным, просто нанеся на него прозрачное пятно. Он дает приятный желтый цвет, который со временем темнеет.

Сосна: Этот древесный материал очень прочный, но, с другой стороны, очень прочный. Неудивительно, что сосна является одним из самых популярных древесных материалов для раздвижных ворот. Часто производители сосны обрабатывают сосновую древесину под давлением, а также сушат ее в печи.

Это удаляет большую часть внутренней влаги и обеспечивает устойчивость к гниению. Это идеальная древесина, если вы планируете окрашивать или красить раздвижные ворота. Однако следует помнить одну вещь: есть причина, по которой сосновая древесина может стоить так дешево.

Вам нужно будет постоянно обслуживать его, чтобы убедиться, что он не испортится и не деформируется слишком быстро. Тем не менее, если вы находитесь в довольно влажном климате, сосна — отличная рекомендация.

Кипарис: Эта древесина естественным образом содержит химическое вещество под названием ципретин. Это означает, что кипарис вообще не требует какой-либо обработки древесины, чтобы она была устойчива к гниению и гниению. Он естественным образом отпугивает жуков и насекомых, поэтому кипарис десятилетиями был популярным материалом для ограждений.

С ним очень легко работать, и он не склонен к деформации. Хотя это недешево. Но опять же, это зависит от того, где вы находитесь в Соединенных Штатах.

Если вы живете на юге, где дерево является родным, оно будет стоить дешевле. Будьте готовы заплатить больше, если вы живете на севере, так как доставка и обработка доставят его к вам.

Кедр: Кедр содержит натуральные масла, что означает, что древесный материал издает очень чистый и острый аромат. Из-за этих натуральных масел кедр также известен своей высокой репеллентностью к насекомым и жукам без необходимости обработки древесины.

Кедр может быть разных цветов, но обычно сначала он красный, а затем, в конце концов, приобретает серебристый цвет. Кстати, на оба цвета приятно смотреть. По стоимости кедр считается чем-то средним. Это означает, что это легко для бюджета, учитывая качества, которые он обеспечивает.

Основным недостатком кедра является то, что он плохо сочетается с красками и морилками. Если вы хотите выбрать что-то яркое, было бы лучше, если бы вы выбрали что-то более светлое.

Красное дерево: Красное дерево долговечно и очень красиво. Это считается одним из самых прочных древесных материалов, которые вы когда-либо могли использовать в деревянных раздвижных воротах. Он имеет насыщенный красный цвет, который одновременно привлекает внимание и деревенский, и обычно не требует окраски.

Нанесите слой или два прозрачной морилки, и все готово. Он содержит натуральные танины, которые удерживают жуков и других вредителей от нападения на него. Он также чрезвычайно устойчив к влаге, поэтому, если вы живете в районе, где часто бывает много снега или дождя, красное дерево, безусловно, является лучшим древесным материалом.

Металлические раздвижные ворота

Существуют различные типы металлов для использования в раздвижных воротах:

• Сталь: Этот сплав обычно представляет собой комбинацию углерода и железа. Известно, что он очень устойчив к ударам транспортных средств и намного прочнее чистого железа. Сталь считается очень прочной и считается лучшим вариантом для откатных ворот.

• Алюминий: Это очень ковкий и легкий металл. Хотя он не такой прочный и долговечный, как сталь, он по-прежнему высоко ценится за способность естественным образом противостоять ржавчине и коррозии.

• Кованое железо: Это тип железа, который был нагрет и обработан дополнительными инструментами. Кованое железо — довольно интересный материал, поскольку считается, что оно гораздо более податливо по сравнению с чугуном.

Это означает, что из него можно сделать сложные и эстетичные узоры. Более того, этот металл имеет отчетливый волокнистый вид. Это добавляет определенный слой интереса и текстуры при превращении в раздвижные ворота.

Оборудование для раздвижных ворот

Вам на самом деле не нужна детальная фурнитура для раздвижных ворот, так как чаще всего они устанавливаются профессионалами или, если вы решите сделать это самостоятельно, все они поставляются в одном комплекте. Тем не менее, было бы неплохо ознакомиться с тем, что они из себя представляют.

Вот некоторые из наиболее распространенных деталей фурнитуры, используемых в работе откатных ворот. Обратите внимание, что фурнитура может различаться в зависимости от типа раздвижных ворот, которые у вас есть.

Цепи и натяжители

Цепи обычно имеют свои собственные категории числовых значений калибра. Эти рейтинги датчиков будут определять размеры, которые вам понадобятся для ваших конкретных раздвижных ворот. Наиболее часто используются размеры 40 и 41.

Это для довольно поздних ворот, подобных тем, которые используются в жилых целях. Цепи размером 50 и 60 используются для более тяжелых и промышленных применений. Распространенными вариантами являются изделия из нержавеющей стали или никелированные.

Защелки для раздвижных ворот

Защелки для раздвижных ворот служат в качестве упора для раздвижных ворот. Это защитит их и предотвратит отрыв от стойки. Это обеспечит безопасность ваших ворот.

Существует несколько популярных типов защелок: защелки с большим пальцем, рычажные защелки, кольцевые защелки и болтовые защелки.

Замки для раздвижных ворот

Конечно, ворота были бы бесполезны, если бы вы не могли их запереть. Вот некоторые из вариантов:

• На основе гравитации

• Пружина, загруженная

• Boldted

• Iron

• Aluminum

. Slideling GATELELELS 2. WALELELS. V-образные колеса. Обычно они имеют высоту от 4 до 6 дюймов и могут быть изготовлены из различных материалов, от чугуна до пластика и стали. Чугун — самый бюджетный, но не обязательно лучший вариант, так как он легко ломается.

Пластиковые колеса работают тише, потому что оснащены герметичным подшипником, но из-за мягкости материала они также недолговечны и подвержены усталости материала от общего веса ворот.

Стальные колеса — лучший материал для рассмотрения, так как базовые 4-дюймовые колеса могут выдерживать нагрузку более 3000 фунтов на колесо, не ломаясь и не получая каких-либо повреждений. Известно, что эти колеса служат до 10 лет, а с добавлением цинкового покрытия и герметичных подшипников с обеих сторон они прослужат еще дольше.

Направляющая для раздвижных ворот

Большинство направляющих изготавливаются из плоских стержней и уголков, которые превращаются в направляющие. Если вы умеете сваривать, это даже можно сделать самостоятельно, если вы того пожелаете.

Однако это не обязательно, так как они обычно продаются готовыми к использованию перед установкой с использованием бетонных анкеров. Если вы покупаете гусеницу, вы должны знать размеры ворот, чтобы получить точную посадку.

Электрические раздвижные ворота

Внешний вид — это еще не все. Мы живем в эпоху автоматизации и электрических раздвижных ворот. Этот тип раздвижных ворот великолепен, поскольку в конце дня он не требует какого-либо ручного управления. Вот некоторые из причин, по которым вам нужно инвестировать в него:

• Он отлично выглядит и привнесет в ваш дом некий «вау-эффект».

• Он прост в использовании, так как требует минимального участия человека.

• Это более безопасно, так как обычно поставляется со встроенными датчиками и предупреждающими устройствами, чтобы предупредить вас о возможных злоумышленниках.

• Занимает меньше места.

• Низкие эксплуатационные расходы.

• Они отличаются долговечностью и надежностью.

Устройство открывания раздвижных ворот

Устройство открывания раздвижных ворот – это ответ на ваши молитвы, когда вы хотите автоматизировать функции открывания и закрывания вашей конструкции раздвижных ворот. На ваш выбор предлагаются различные типы открывателей:

1. Автоматический привод для раздвижных ворот: Вот некоторые из наших лучших вариантов автоматических устройств для открывания раздвижных ворот, а также некоторые ключевые характеристики, которые вы должны учитывать: изготовлен из высококачественных материалов и работает на полностью медном двигателе

• Энергоэффективный и достаточно мощный, чтобы легко открывать ворота весом до 1400 фунтов

• Дистанционное управление на расстоянии до 100 футов

JIELI 1800lb Автоматический открыватель откатных ворот с цепным приводом

• Встроенная термозащита автоматически отключает ворота, когда температура достигает определенного значения, защищая двигатель

• Предназначен для тяжелых условий эксплуатации и открывать ворота весом до 1800 фунтов

• Может управляться дистанционно с расстояния 100 футов

TOPENS CK1200 Автоматический открыватель откатных ворот Цепной привод Электрический привод ворот

• Универсальное применение: Может использоваться в жилых помещениях, на фермах и ранчо, в коммерческих целях и даже во дворах. Для этого также требуются базовые инструменты, отсутствие сварки, и в комплект входит все оборудование для его установки. (Легко для домашних мастеров)

• Тяжелый режим работы, грузоподъемность до 3400 фунтов.

• Очень тихая работа.

• Поставляется с 30-дневной политикой обмена и возврата, 12-месячной гарантией и пожизненной технической поддержкой.

• Может управляться дистанционно или через мобильное приложение.

2. Устройство открывания раздвижных ворот на солнечной энергии: Если вы хотите сэкономить на электроэнергии, у устройства открывания раздвижных ворот есть варианты на солнечной энергии. Вот некоторые из лучших на рынке:

Комплект TOPENS DK1000S для автоматического открывания раздвижных ворот Solar Kit

• Привод с реечным приводом для раздвижных ворот, предназначенных для тяжелых условий эксплуатации, весом до 1800 фунтов. и 40 футов

• Привод защитных ворот на въезде Солнечная панель с питанием от батареи

• имеет несколько применений

• разработано умно

• . 5-метровый автоматический электрический привод для раздвижных ворот с питанием от солнечной батареи

• Может выдерживать нагрузку до 1100 фунтов

• Мотор промышленного класса

• Дистанционное управление, но имеется ручная разблокировка

• Имеет интеллектуальный цифровой блок управления

• Бесшумная работа

Стоимость откатных ворот

Сколько стоят откатные ворота с электроприводом Стоимость откатных ворот с электроприводом: . В двух словах, он может варьироваться от 1000 до 3000 долларов или даже намного выше, в зависимости от включений.

Различие в стоимости обычно зависит от того, какая у вас конструкция: с одинарными раздвижными воротами или с двойными раздвижными воротами. Одиночные варьируются от 1000 до 3000 долларов США, а двойные — от 2000 до 5000 долларов США.

Комплект раздвижных ворот

Изготовление раздвижных ворот на заказ обходится недешево. Помимо обычно высококлассных и дорогих материалов, специализированный труд, который требуется вместе с установкой, также не является чем-то само собой разумеющимся. №

Для тех, кто ограничен в средствах, комплект откатных ворот предлагает практичное и простое решение. Большинство комплектов стоят всего около 1800 долларов или около того, в зависимости от дополнительных функций, но с точки зрения бюджетных диапазонов домовладельцы могут легко сэкономить 3000 долларов или больше, просто выбрав комплект для раздвижных ворот и сделав это самостоятельно.

Большинство из них поставляются довольно легко, с очень четкими инструкциями и, кроме нескольких основных инструментов, необходимых для установки, они также поставляются со всеми движущимися частями.

Если вам посчастливилось немного поработать в мастерской, комплект для раздвижных ворот, безусловно, может сэкономить вам много денег, в отличие от того, чтобы заказать изготовление ворот с нуля.

Раздвижные и распашные ворота

Основное различие между конструкциями раздвижных и распашных ворот заключается в том, как они открываются и закрываются. Раздвижные ворота перемещаются из стороны в сторону, в то время как распашные ворота открываются и задвигаются по дуге.

Использование, преимущества и функции скользящих ворот

Использование или применение:

• Жилые входы или подъездные пути

• Склоняющиеся проезжие дороги (где качания невозможно установить)

9001 2 • • • • • • • • • • • • • • • • • • • • • • • • • • . Коммерческая и жилая недвижимость

Преимущества:

• Менее уязвима к склонам и сильным ветрам

• Элегантный фасад

• Greater Security

• Безопасные замки и легкая автоматизация

Особенности:

• Слайды влево или справа

• пробеги на Cantilevers или на постоек

9

• . на коротких или высоких высотах

• Простота автоматизации

Использование, преимущества и особенности распашных ворот

Область применения:

• Для содержания детей и домашних животных, также отлично подходит для палисадников

• Не требуется установка стальных балок или бетона

• Выглядит более гостеприимно

• Проще сочетать с различными темами и дизайнами дома

4

4

4 Преимущества:

• Дешевле, чем раздвижные ворота

• Требует меньше обслуживания

• Простота установки

Особенности:

• Можно зафиксировать с помощью замка или защелки

• Можно добавить головки рельсов для дополнительного уровня безопасности

• Доступны в различных исполнениях лучшие идеи для подъездных ворот на этой странице.

Раздвижные и распашные коммерческие ворота

Установка раздвижных и распашных коммерческих ворот в Нью-Хейвене, Фэрфилде, Стэмфорде и окрестностях, штат Коннектикут

Надежность и надежность: установка коммерческих ворот может сыграть важную роль в защите и повышении стоимости собственности

Привлекательные и надежные ворота, разработанные с учетом ваших требований безопасности. Коммерческий забор ничего не стоит без правильных ворот, и Orange Fence & Supply специализируется на установке и проектировании раздвижных и распашных коммерческих ворот для широкого спектра коммерческих приложений. Наши конструкции ворот варьируются от промышленных цепных звеньев с колючей проволокой для обеспечения высокой безопасности до декоративных алюминиевых ворот для жилых комплексов.

Позвоните нам по телефону 1-203-795-1321 или нажмите кнопку ниже, чтобы запросить консультацию по дизайну на месте и оценку вашего коммерческого проекта.



Мы предлагаем различные типы и варианты ворот

• Звенья цепи и конструкции из оцинкованных труб
• Декоративная сталь и алюминий для многоквартирных домов и коттеджных поселков
• Корпус мусорного контейнера с виниловым покрытием
• Варианты управления воротами с электроприводом
• Доступны клавиатуры и другие системы безопасного доступа
• Приводы ворот для интенсивного движения

Получите необходимое решение всего за 4 простых шага!

1. Позвоните, чтобы запланировать необязательную инспекцию объекта и бесплатную оценку.
2. Выберите размер, стиль и варианты отделки для ваших раздвижных или распашных ворот.
3. Решите, как должны работать ваши ворота. Доступны ручной, клавиатурный и другие автоматизированные варианты.
4. Расслабься. Мы запланируем установку и завершим проект к вашему полному удовлетворению.



Мы предлагаем варианты установки коммерческих ворот, которые подходят для вашего участка и ситуации.

Раздвижные ворота часто используются везде, где требуется ограждение для обеспечения безопасности. Откатные ворота консольного типа обычно обеспечивают наиболее надежный, безопасный и компактный доступ к собственности. Если пространство ограничено, вместо него можно установить распашные ворота. Распашные ворота также популярны, когда в приоритете стиль и дизайн.

Несмотря на то, что мы предпочитаем проектировать и устанавливать ограждения и ворота вместе, мы также можем заниматься исключительно установкой коммерческих ворот. Мы предоставляем индивидуальные размеры и дизайн для всех замен ворот и новых установок.

Свяжитесь с Orange Fence & Supply сегодня, чтобы узнать обо всех ваших потребностях в коммерческих ограждениях. Мы с гордостью обслуживаем Нью-Хейвен, Стэмфорд, Фэрфилд и прилегающие районы по всему Коннектикуту.

Узнать цену? Получите бесплатную оценку без каких-либо обязательств.



Получите мою бесплатную оценку



Есть несколько компаний, которые выделяются и заслуживают признания как одни из лучших за их отличный сервис, их превосходные продукты и их качество работы, и, по моему мнению, Orange Fence & Снабжение является одним из них. Я ценю, что все всегда были быстрыми, полезными и реагировали на мои вопросы и проблемы. Но не совсем поэтому я это пишу. Я не могу выразить, насколько я впечатлен двумя установщиками моего забора, Фрэнком и Франческо, которые проделали выдающуюся работу. Их установка была выполнена с опытом и тщательностью и была заметно лучше, чем любая из моих предыдущих установок заборов от других компаний. Я не могу отблагодарить вас достаточно.

— Барбара Т. из Миддлтауна, Коннектикут

Подробнее

Слова не могут описать, как я вам благодарен. Без ваших навыков и инструментов мы бы никогда не смогли построить стол для пикника. Даже без вашего конкретного списка конкретных поставок я бы потерялся. С вашей помощью и руководством я смог завершить свой проект Eagle Service.

— Himay D. of Orange, CT

Подробнее

Спасибо за прекрасное дополнение к нашему ландшафту. Дополнительным давлением на всех нас был дедлайн в Гарден Тауне, который вы все встретили с изяществом и успехом. Я не могу тебя отблагодарить! Забор эффектно дополняет дом и сад!! Это как сказочная рама для прекрасной картины — идеальный завершающий штрих.

— Adrienne S. of Centerbrook, CT

Подробнее

Большое вам спасибо за то, что такие замечательные люди заботятся о наших нуждах в фехтовании! От Вин, который помог нам выбрать правильный забор для наших активных собак, до Франсиско и Франсиско, которые сняли наш старый забор и установили новый с 3 воротами за один день! Они проделали потрясающую работу, и они были так вежливы. Все выслушали наши потребности и предложили нам множество вариантов на выбор. Нам нравится, как он выглядит, не слишком блестящий, высококачественная фурнитура проста в использовании, и, что самое приятное, собаки не могут прыгать или бегать под ним. Кроме того, здесь также больше конфиденциальности, но это не навязчиво, поэтому мы не выглядим так, как будто мы блокируем наших соседей. На самом деле, в тот же день, когда он был установлен, сосед высунул голову из-за забора и похвалил качество! Мы обязательно порекомендуем Orange Fence нашим друзьям и соседям.

Раздвижные ворота своими руками чертежи фото: Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами
