Как изготовить ролики для откатных ворот своими руками

Именно подробные отчеты и материалы помогут изготовить механизмы и материалы для откатных ворот качественно своими руками. Для этой цели заходим в интернет, находим любой хороший сайт и читаем статьи, смотрим видео, чертеж, как должны быть сделаны роликовая система и механизмы для открытия и закрытия. Также можно посоветовать наборы необходимых материалов и инструментов.

Именно так вы можете сделать качественную работу своими руками. Для каретки потребуется огромная пластина из металла. Берем сварку и материалы для крепежа и привариваем к ней ролики. Зачастую это опора различной формы, к которой крепят колесики роликов. Сколько должно быть колес, какого размера, вы сами должны рассчитать исходя из размера и веса.

О комплекте роликов

Стандартный комплект включает в себя каретку с роликовыми колесами, подходящими по размеру. Если конструкция системы больше и тяжелее стандартной, то и опора берется сильнее.

Придется устанавливать своими руками больше колесиков роликов. Роликовая система также разная у каждого типа откатных ворот.

1. У консольного типа – четыре пары колес. Мы об это уже упоминали. Их нужно устанавливать своими руками на фундамент прямо на заложенный широкий швеллер. Второй вариант – берется специальная регулирующая опора, толстая стальная металлическая пластина, к которой прикреплены ролики для откатных ворот.
2. У подвесного типа есть 3-4 пары роликов, установленных на подшипники. Установка таких кареток может производиться на верхнее полотно, которое подвешивается при их помощи к верхней направляющей рельсе. Часто блоки с роликами закрепляют именно на верхней рамной балке, в центральной и крайних частях. Чтобы подробнее представлять картину, вам понадобится чертеж. Далее берем рельсу и привариваем ее в верхней части полотна, навешиваем на самодельные подшипники с роликами, что обеспечит бесшумное и быстрое перемещение.
3. Ролики для откатных ворот с нижней рельсой предусматривают два блока. Берем чертеж и изучаем подробности. Тут нужно наличие особо прочных роликов, напоминающие классические колеса транспорта ЖД. Благодаря такой конструкции ролики – это не только двигательный элемент, но и опора.

Ролики в качестве опоры

Для любого типа конструкций – консольных либо верхних и нижних откатных, ролики являются не просто движущей силой, но и опорой. Зачастую у всех типов конструкций присутствует более двух пар колесиков, а также еще дополнительные. Их крепят в нижней части полотна для удержания мощной конструкции гаражных ворот.

Но главная часть, принимающая на себя весь вес – это пара кареток. Чертеж такой сложной конструкции тяжело составить своими силами, поэтому рекомендуем обратиться к профессиональному инженеру!

Для опоры с несущей тележкой нужен особо прочный вид стали – черный, или оцинкованный. Поверхности роликовых колес должны быть защищены специальным покрытием, его тоже следует аккуратно нанести, чтобы механизм работал плавно. Именно таким методом мы получаем мощную каретку, которая принимает на себя весь груз, равномерно распределяемый на всю конструкцию.

Чтобы конструкция была многофункциональной, работоспособной, износостойкой и безотказной, к роликовым колесам следует отнестись с особым вниманием. Если вы хотите, чтобы ворота имели качественную опору, рекомендуем приобретать готовые заводские модели, которые потом достаточно лишь установить собственноручно. Покупайте только фирменную продукцию от европейских и отечественных брендов – изготовителей.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем.
В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Как сделать ролики для откатных ворот своими руками: чертежи, размеры роликов

Главная » Крупные конструкции

На чтение 6 мин Просмотров 5.4к. Опубликовано 29.10.2020 Обновлено 14.10.2020

Современный вариант ворот – конструкция с откатным механизмом. Такая створка не распахивается, а смещается вдоль ограждения. Это удобное и экономичное решение на участках, где для распахивания нет пространства снаружи и во дворе дома.

Содержание

1. Особенности конструкции и принцип действия
2. Преимущества и недостатки сдвижных ворот
3. Выбор деталей для механизма отката
4. Как выбрать комплектующие
5. Ролики для открытия ворот своими руками
6. Сборка ворот на роликах

Особенности конструкции и принцип действия

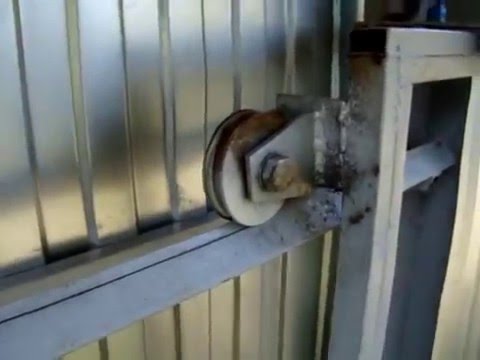

Роликовый механизм для откатных ворот можно сделать из подручных материалов

Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

• Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
• Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
• Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Проще всего обустроить обычные рельсовые ворота. Однако наиболее практичными считаются консольные: они не касаются земли, рельс, установленный на фундамент забора, не загрязняется, проезд ничем не ограничен.

Рельсовый механизм периодически необходимо чистить от грязи, чтобы не заедал

У откатных ворот множество достоинств:

• Створка смещается в сторону, а не распахивается.
• Возможен въезд под любым углом, поскольку машине не мешают створки.
• При сильном ветре или снегопаде ворота открыть также просто, как и в ясную погоду.
• Для автоматизации ворот нужен только 1 электропривод, а не 2, как для распашных.
• Исключается возможность повреждения автомобиля при ударе створкой.
• Не нужно ставить упоры по центру ворот, как при распашных.

Недостатки тоже есть:

• Конструкция заметно дороже, чем распашная, особенно если это консольная модель.
• Монтаж ворот занимает больше времени и дороже.
• Направляющие, особенно в рельсовых моделях нужно часто чистить.

Материал изготовления не ограничен.

Выбор деталей для механизма отката

Детали для откатного механизма ворот

Для сдвижных ворот потребуется:

• Швеллер – служит направляющей для рельсовых моделей.
• Профиль – П-образная конструкция, которую ставят на нижний край полотна и вставляют в нее ролики.
• Роликовые опоры – пластины, на которые монтируют подшипники.
• Каретки – собственно роликовый механизм. Он воспринимает всю нагрузку от веса створки и при ее смещении.
• Поддерживающие – ролики бокового качения. Они крепятся на опорные столбы и предназначены для уменьшения колебаний.
• Уловители – фиксируют полотно в крайних положениях и не дают створке выкатиться из направляющей.
• Накатной ролик – вторая деталь фиксатора. Он как бы накатывается на уловитель и останавливает движение.

Ворота можно оборудовать электроприводом. В этом случае потребуется двигатель, автоматика и пульт.

Как выбрать комплектующие

Ролики должны соответствовать весу ворот

Ролики для откатных ворот своими руками или покупные должны удовлетворять ряд требований:

• Роликовый механизм выбирают по весу конструкции. В противном случае он быстро выйдет из строя.
• Рекомендуемое количество – 5, один из которых поперечный – предотвращает раскачивание полотна. 4 колесика распределяют нагрузку. Даже если установить на створку 8 роликов, опираться она будет только на 4. Важно правильно подобрать количество, а не размер.
• Важно подобрать поддерживающие кронштейны с удобным креплением и возможностью регулировки. В этом случае их эффективность не зависит от расстояния между опорами.
• Накатной ролик должен быть металлическим. Пластиковый слишком легко и быстро изнашивается.
• Несущую балку тоже выбирают по весу. Если масса ворот меньше 800 кг, берут балку со стенками толщиной в 4 мм. Если вес больше – в 5–6 мм.

Электропривод подбирают по мощности.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

• комплектующие для фурнитуры;
• опорные трубы;
• электродрель;
• стальные уголки;
• гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

На форумах можно найти фото и схемы, используя которые можно сделать колесики самодельные. Однако по качеству они чаще уступают покупным. Кроме того, изготовление кареток занимает много времени.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

1. К нижнему краю рамы створки приваривают направляющую.
2. Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
3. В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
4. Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.

5. В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
6. Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Популярный материал:

Баня на даче своими руками: как сделать фундамент, установка стен, обустройство крыши и пола
Сварка ворот из профильной трубы для частного дома: подготовка забора, чертежей и схем с размерами
Как установить пластиковое окно в деревянном доме правильно: обсадка, крепление, откосы
Печь для бани с баком для воды: как выбрать, подключение, отделка потолка кирпичом
Укладка плитки на пол в вартире: в туалете, ванной, под дверью и даже на лестнице
Изготовление фонтана без насоса: завод скважины, расчет системы, как подключить давление

Устранение неполадок при сходе с рельсов автоматических ворот — Creative Door

Ваши ворота сошли с рельсов? Если это так, команда Creative Door Services™ готова предоставить экспертную консультацию. Вот что вы должны знать.

Что делать, если ваши ворота сошли с рельсов?

Если ваши ворота вышли из строя, немедленно прекратите их использование, чтобы не повредить ворота или их компоненты. Чтобы другие не могли его использовать, переведите его в ручной режим с помощью функции ручного отключения.

В большинстве случаев лучше вызвать профессионального специалиста по ремонту и техническому обслуживанию, если ваши ворота сошли с рельсов. Во-первых, ворота очень тяжелые, в среднем жилые ворота весят более 250 фунтов. Попытка передвинуть ворота самостоятельно может привести к травме. Это также может привести к дальнейшему повреждению вашей системы ворот.

Имейте в виду, что ворота не сбиваются с пути без причины. Почти всегда есть основные проблемы, от изношенных колес до неровной гусеницы. Эти проблемы должны быть выявлены и устранены квалифицированным специалистом по воротам.

Что вызывает сход ворот с рельсов?

Вот несколько причин, из-за которых автоматические ворота могут сойти с рельсов:

• Кривые ворота
  Ворота могут погнуться или перекоситься из-за удара или обычного износа. Если ваши ворота кривые и сидят неровно, они могут упасть с направляющих. Кроме того, эксплуатация кривых ворот ускоряет износ колес, гусеницы и других частей ворот.

• Изношенные колеса
  Со временем колеса изнашиваются, что может привести к более грубому закрытию ворот. При значительном износе колеса могут заклинить и ворота сойдут с рельсов.

  Проверка состояния колес является частью регулярного обслуживания ворот. Также важно, чтобы колеса были хорошо смазаны.


• Изношенная гусеница
  Как и колеса ворот, их гусеница подвержена износу. Изношенная гусеница может привести к резким движениям при открытии и закрытии ворот, что может привести к сходу ворот с рельсов. Гусеницы также могут погнуться, помяться или треснуть, что повлияет на работу ворот и может привести к сходу с рельсов.

• Препятствия
  Палки, камни и мусор могут попасть в направляющие и привести к тому, что ворота сойдут с рельсов. Зимой лед и снег могут делать то же самое. В некоторых случаях вы можете просто убрать препятствие и заменить ворота (только помните, что вы имеете дело с очень тяжелым оборудованием). Однако часто ворота получают повреждения из-за удара о землю, что влияет на их структурную целостность и влияет на работу ворот. В этом случае потребуется профессиональный ремонт ворот.

  Чтобы ваши ворота не столкнулись с препятствием и не сошли с рельсов, регулярно подметайте гусеницы.


• Неровное основание
  Гусеница должна располагаться на идеально ровной поверхности. Однако движение грунта может нарушить фундамент ворот, а система путей и ворот выйти из равновесия, что приведет к сходу с рельсов. Лучший способ защититься от этого — доверить установку и проверку ваших ворот надежным специалистам по воротам. Опытная компания по производству ворот принимает меры, чтобы движение грунта не стало проблемой.

• Пренебрежение обслуживанием
  Для бесперебойной работы система ворот требует регулярного обслуживания. Это включает в себя очистку ворот, нанесение смазки на их движущиеся части, поиск ржавчины и повреждений, а также проверку наличия проблем с гусеницами. Пренебрежение обслуживанием ворот может привести к множеству проблем, включая сход ворот с рельсов.

  Для получения дополнительной информации о том, как обслуживать въездные ворота, см. наш окончательный график технического обслуживания.


• Неправильный монтаж
  Самостоятельная установка может привести к несбалансированности системы ворот, неровному фундаменту и различным другим проблемам, из-за которых ворота в конечном итоге сойдут с рельсов. Всегда доверяйте установку ворот надежной компании. Если вы считаете, что ваши ворота могли быть неправильно установлены, рекомендуется обратиться к профессионалу для осмотра ручной работы и внесения необходимых корректировок.

Какие признаки того, что ваши автоматические ворота могут сойти с рельсов?

Вот некоторые признаки того, что ваши ворота могут сойти с рельсов:

• Ворота раскачиваются вперед и назад во время использования
• Ворота перекошены, погнуты или явно неуравновешены
• Ворота работают шумно
• Ворота открывается и закрывается неровно или рывками
• Направляющая повреждена
• Колеса изношены

Если вы заметили эти предупреждающие знаки, обязательно обратитесь к квалифицированному специалисту для обслуживания системы ворот как можно скорее.

Профессиональная установка и ремонт ворот в Западной Канаде

Если ваши ворота сошли с рельсов или нуждаются в ремонте или обслуживании, обратитесь к опытной команде Creative Door Services™. Мы также можем заменить или модернизировать вашу систему ворот для жилых помещений и умеем устанавливать индивидуальные автоматические распашные ворота и откатные ворота.

Для получения дополнительной информации о наших услугах по воротам или для бесплатного расчета стоимости свяжитесь с нами в одном из наших офисов в Ванкувере, Британская Колумбия; Келоуна, Британская Колумбия; Калгари, Альберта; Эдмонтон, Альберта, Форт МакМюррей, Альберта; Регина, Саскачеван; Саскатун, Саскачеван; и Виннипег, Манитоба.

Как построить раздвижные ворота из рабицы — магазин America’s Fence

Установка ворот из рабицы на заборе — это идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно. Это практическое руководство из магазина America’s Fence Store научит вас основам установки ворот с проволочной сеткой.

Задача:   Изучив этот урок, вы сможете успешно измерить и установить ворота с цепочкой.

Оборудование: Набор торцевых головок, молоток, насадки, уровень и плоскогубцы.

Ключевые вопросы:

1. Как измерить ворота?
2. Как установить консольные ворота?
3. Как установить откатные ворота?
4. О каких наиболее распространенных препятствиях безопасности следует помнить при установке ворот?

Как измерить ворота?

Со всеми воротами убедитесь, что вы получили более одного измерения. Следуя горизонтальной плоскости, вам нужно будет измерить верхнюю и нижнюю часть ворот. Не позволяйте рулетке наклоняться или наклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Вы часто обнаружите, что эти размеры различны. Как правило, при строительстве ворот используется меньший размер. Четко сообщите эту информацию в своем исполнительном листе вскоре после установки сообщений.

Рулонные ворота:  измерьте внутреннюю часть стоек ворот и внутреннюю часть смежных стоек, которые будут поддерживать ворота в полностью открытом положении. Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

Консольные ворота: измерьте расстояние от внутренней части защелки до первой стойки ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте снаружи наружу стойки ворот или роликовых ворот. См. иллюстрацию.



Как установить консольные ворота?

  Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот. Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при скатывании вниз по склону. Чтобы установить консольные ворота:

1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Катки должны находиться примерно в 1 дюйме от земли. Поместите кусок рельса поперек двух роликов. Поместите уровень на рельс и отрегулируйте ролики вверх или вниз, чтобы рельс был ровным. Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскальзывали на уклон из-за уклона. Затяните ролики.
2. Установите два верхних консольных ролика, чтобы ролики захватили ворота, когда они будут установлены на место. Затяните ролики вручную.
3. Установите ворота на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (гусеница или труба 2,5 дюйма). Затяните ролики.
4. Прокатить ворота вперед и назад через проем. Если ворота застревают, возможно, вам придется поднять один из верхних роликов.
5. При необходимости отрегулируйте ролики так, чтобы ворота находились как можно ближе к земле, но не размещайте ролики ниже уровня земли или в земле.
   Зимой участки вокруг катков засыпаются снегом и замерзают.
6. Не копайте траншею, чтобы ворота полностью открылись. Опять же, зимой снег приморозит ворота на месте.
7. Полностью затяните все ролики после завершения окончательной регулировки.
8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить висячий замок.



Как установить откатные ворота?

  Рулонные ворота отлично подходят для помещений, где недостаточно места для хранения консольных ворот и проемов с большим уклоном. Однако у вас должна быть ровная поверхность, чтобы ворота катились от наземных колес вдоль проема. Для установки откатных ворот:

1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, на 8-футовых центрах и использовали как минимум 2 ½” стойки Sch 40.
2. В откатных воротах используются два колеса, установленных на задней вертикальной опоре ворот. Эти колеса движутся по гусенице, установленной вдоль внутренней стороны забора.
3. Установите универсальные кронштейны для направляющих на расстоянии одного фута от нижней части ограждения и одного фута от верхней части ограждения. Кронштейны устанавливаются так, чтобы U-образный болт находился ниже втулки гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддерживать столько 8-футовых гусениц, сколько требуется, чтобы привести ваши ворота к полному открытию, т. Е. 20-кратное открытие потребует трех длин гусеницы (24 фута).
4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8” Sch 40, отрежьте гусеницу и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прижата между кронштейнами, чтобы мы не создавали шов для зацепления колес. После завершения у вас должны быть верхняя и нижняя дорожки, которые постоянно находятся на одинаковом расстоянии от одного конца до другого. Это важно для предотвращения заедания гусеницы задними колесами гусеницы.
5. Установите задние опорные колеса на заднюю вертикальную опору ворот из. Колеса будут примерно в одном футе от верхней и нижней части ворот. Колеса будут установлены на внешней стороне ворот, чтобы они могли двигаться поверх дорожки. Затяните рукой.
6. Установите двойную колесную опору как можно дальше вперед на нижний горизонтальный элемент ворот.
7. Поместите ворота в проем так, чтобы оба задних колеса гусеницы находились над гусеницей, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с гусеницы, но направляющая не заедала во время движения по гусенице. Затяните колеса.
8. Прокатите ворота через проем. При необходимости отрегулируйте задние гусеничные колеса. Узел двойного колеса имеет болт регулировки оси, который позволяет вам контролировать направление ворот, когда они катятся через проем. При необходимости отрегулируйте.
9. С помощью двух концевых лент, которые надеваются на стойку защелки, установите смещенный замок и защелку так, чтобы, когда ворота полностью закроются, выступ на защелке зафиксировался, зафиксировав раму ворот и позволив вам запереть защелку.
10. Возможно, вам придется отрегулировать узел двойного колеса обратно на раме, чтобы ворота вошли в защелку.
11. Надежно закрепите все гайки и болтовые соединения, чтобы избежать смещения в будущем.

Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Подъем. Ворота всегда тяжелые, большие и неуклюжие. Обязательно используйте хорошие методы подъема, большое количество рабочей силы или оборудования. Будучи неуклюжим, легко напрячь или вывернуть спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или удар, и ворота падают на установщика внизу. Всегда используйте банджи-шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте банджи-шнур. Это позволит вам перемещать ворота внутрь и в сторону от роликов, не снимая шнур.

Порезы. Ворота имеют подвижные части. При регулировке ролика легко защемить палец консольным роликом.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности из-за резкого роста травм с годами. Следовательно, существует код UL 325, который регулирует установку автоматических ворот. При установке этих ворот легко защемиться в ролике, между штакетником и столбом или в проеме. Подробнее об этом позже.
