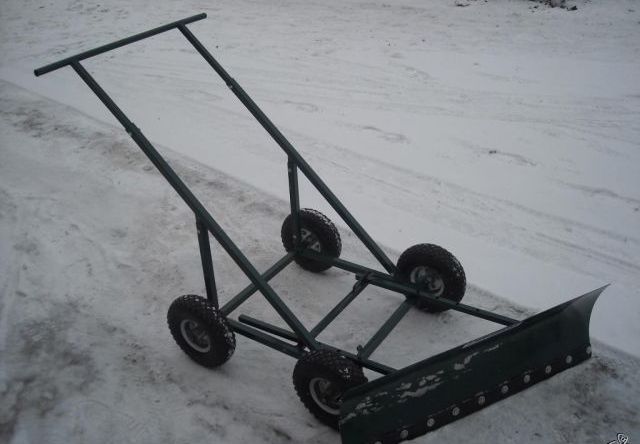

Ручной снегоуборщик на колесах своими руками: самодельная ручная снегоуборочная машина на колесах. Как сделать электрический снегоочиститель для дома по чертежам?

снегоуборщик для дачи и дома

Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много времени занятие. Если человек знает, как выбрать снегоуборщик, то проблема со снежными заносами возле дома может решиться в одно мгновение. Но можно затратить немного своих сил и времени и создать снегоуборщик своими руками.

• Основные виды снегоуборочной техники
• Особенности шнековой машины
• Принцип работы устройства
• Функционирование двухступенчатой машинки
• Создания устройства
• Конструирование электрического сборщика
• Снегоочиститель с бензиновым двигателем
• Навеска на моторный блок

Основные виды снегоуборочной техники

Снегоочистители своими руками созданы для механического удаления снега с требуемой территории. В их функции также входит сбор масс снега и откидывание её к главному месту сбора. Двигатель, который приводит в работу машину, может быть бензинным или же электрическим. Саму технику для сборки снега можно разделить на самоходную (с колёсным или же гусеничным приводом), с ручным управлением, двухступенчатую и одноступенчатую.

Для самостоятельной сборки техники для сборки снега можно использовать разные подручные материалы, которые точно есть у каждого хозяина. Перед тем как начать создание конструкции своими руками, нужно ознакомиться с главными типами данной технике и найти для тебя наиболее подходящий вариант.

Электрические снегоуборщики могут чистить небольшие площади территории поблизости с домом, к примеру, неширокие дорожки или же крыльцо. Для устранения массы снега большого размера такое устройство не подходит. Помимо этого, его работа не будет отличаться эффективностью, если есть наледь либо массивные сугробы. С другой стороны, такие устройства более компактны, ими легко управлять и хранить.

С большим количеством снега на территории двора могут качественно справляться самоходные снегоуборочные машины на бензиновом двигателе.

Передвигаясь своими силами, такие устройства обладают большой дальностью выброса и хорошей проходимостью. Такая конструкция обладает довольно большими размерами, но при работе совсем не нуждается в применении физической силы от владельца.

Перед тем как начать создание машины для сборки снега своими руками, следует отметить, что несамоходные модели нужны для уборки небольших площадей от свежевыпавшего снега с толщиной до 25−30 сантиметров. Их чаще всего используют для регулярной очистки тротуаров, крыш плоского типа, садовых дорожек. Такие конструкции считаются манёвренными, но при устранении более плотных слоёв снега управлять таким аппаратам будет довольно сложно, так как в этом случае придётся толкать не только аппарат, но также и массу снега перед ним.

При конструировании несамоходного самодельного снегоуборщика своими руками (чертежи, проекты), нужно применять как можно более лёгкие детали, так как в этом случае техника будет совершать работу за счёт человека.

Особенности шнековой машины

Для того чтобы правильно создать самодельный аппарат по сборке снега своими руками, нужно для начала разобраться с конструкцией его главных материалов. Любая снегоуборочная машина включает в себя основной рабочий элемент — шнек, который расположен внутри сваренного металлического корпуса. Шнек выглядит как стержень (вал), вдоль продольной оси которого расположена спиральная поверхность. Такой вал крутится на специальных подшипниках, в результате чего приводит в работу спиральный профиль.

Принцип работы устройства

По методу очистки снегоочистительные устройства самоделки можно разделить на одноступенчатые (шнековые), а также двухступенчатые (шнекороторные).

Принцип функционирования одноступенчатого либо шнекового устройства для уборки снега заключается в том, чтобы загребание, измельчение, а также сброс снега проходили посредством вращения шнека. Существует зубчатая и гладкая рабочая кромка шнека: гладкая — для устранения с участка рыхлого снега; зубчатая — для более плотной и обледеневшей кромки снега.

Шнековые машинки чаще всего намного легче шнекороторных и могут быть не только несамоходными. Они представляют собой лопаты на колёсах, которые нужно толкать вперёд, в результате чего они собирают весь снег и отбрасывают его в сторону. Шнек снегочистый запускается с помощью специального электрического либо бензинового двигателя (двухтактного либо четырёхтактного). Такие устройства хороши тем, что они довольно легки в управлении, компактные, мобильные и стоят недорого.

Функционирование двухступенчатой машинки

Шнекороторный (двухступенчатый) сборщик снега устроен по-другому. Первая ступень конструкции включает в себя загребание снег шнеком; вторая ступень — выбрасывание через жёлоб с помощью специального ротора — крыльчатки сброса.

Шнек у таких устройств роторного типа устроен по стандартной конструкции винтового вала, с зубчатой, а также гладкой кромкой. Шнеки могут создаваться из металла, стали либо резинки. Также они бывают резинно-пластиковые, армированные сталью, в зависимости от того самоходный сборщик снега либо ручной.

Крыльчатка машинки для сборки снега у шнекторных машин включает в себя от трёх до шести лопастей и также может создаваться из различного металла, в зависимости от показателя интенсивности работы, которую придётся выполнять устройству. Это может быть пластик (для простых моделей), а также металл (для очистки более крупного участка).

Создания устройства

Если дома есть мотоблок, то снегосборщик лучше всего создавать в качестве насадки. Такое устройство без мотора собирать намного легче, чем машину, на которой придётся создавать специальный стационарный привод.

Принцип сборки шнека заключён в следующих действиях:

1. Вал создаётся из специальной трубы, приваров на концах цапфы для подшипников, а в центре помещают две прямоугольные пластины из стали. Это будут лопатки устройства.
2. Из более толстой резины или же стали с толщиной около двух миллиметров вырезается четыре диска с общим диаметром 280 мм.
3. По центру каждой заготовки можно сделать отверстие, которое будет соответствовать толщине вала, после чего нужно распилить одну сторону полученного кольца.
4. Из разрезанного диска нужно выгнуть специальную деталь и прикрепить её к валу. С левой стороны ставится несколько дисков с направленными витками в сторону лопаток. То же самое нужно проделывается и на другой стороне вала.

На цапфы нужно приделать подшипник номер 203 либо другого подходящего размера. Для качественного крепления шнека под подшипник монтируют специальную ступицу из отдельных частей трубы. Заготовки крепятся болтами к боковым полкам конструкции очистителя снега.

Ковш снегоприёмника создаётся из листовой стали. Для этого берут полосу с общей шириной 500 мм и сгибают её дугой до диаметра 300 мм. Бока можно отделать металлом либо фанерой.

В центре верхней части приёмника снега нужно вырезать специальное отверстие 160 мм), к которому крепится рукав для откидывания снега в другую сторону. Готовое изделие устанавливают на раму. Её создают из уголков металла.

Теперь нужно лишь создать специальный привод для приёмщика снега. То есть нужно сделать так, чтобы шнек стал вращаться. Есть сразу несколько методов создания специального привода:

1. В некоторых снегоуборочниках можно монтировать специальный редуктор. Его устанавливают на месте лопаток, а сам вал шнека создаётся из двух половинок.
2. Ременная передача происходит посредством двух шкивов. Один находится на ВОМе мотора, а второй насажен на вал шнека.
3. Цепная передача при этом обладает такой же конструкцией, как и ременная, только на месте шкивов применяют звёздочки от велосипеда или же мопеда.
4. Если машина для очистки снега с участка собрана в качестве мотоблока либо насадки, нужно создать специальный комбинированный привод. В этом случае вал будет совмещён с промежуточным редуктором ременной передачей, а крутящий момент вала редуктора на шнек будет передаваться посредством цепной передачи.

Из всех возможных способов ременная передача считается наиболее лёгкой, именно поэтому её чаще всего создают на свои конструкции домашние умельцы.

Очень важно при конструировании машинки с мотором от бензопилы использовать привод цепного типа. В такой модели будет использоваться звёздочка, а также цепь.

Конструирование электрического сборщика

Электрическая конструкция сборщика снега больше всего подходит для дачных участков, где нужно убирать снег редко и в небольшом количестве. Чаще всего в такие машины вместо шнека крепят один ротор, работающий на вентиляторе. После захвата снега специальными лопатками, лопасти вентилятора начинают смешивать снег с воздухом, а после под давлением выбрасывают в определённую сторону с помощью рукава.

Роторный сборщик снега может справляться лишь с рыхлым и только что выпавшими массами снега.

Такое устройство ротора несложное, поэтому его по силам изготовить каждому желающему следуя главным чертежам. Создание устройства:

1. Для крыльчатки используют специальный металлический диск, его наваривают на лопасти полосы из стали. Их количество может колебаться от 2 до 5 штук. Вал вытачивается на токарном станке из стального прута. Вместе со ступицами на него помещается несколько подшипников.
2. Для корпуса улитки отрезают часть металлической бочки высотой 150 мм. С боковой стороны нужно прорезать небольшое отверстие, куда будет помещён патрубок для монтирования рукава. По центу дна высверливается отверстие, в него вставляется специальный вал ротора, чтобы он переместился внутрь улитки. На него надевается специальная крыльчатка. Ступицы подшипников крепятся ко дну болтами с внешней поверхности улитки. С обратной стороны корпуса конструкции привариваются два листа прямоугольной формы. Направляющие лопатки будут качественно захватывать лишний снег, вентилятор всасывать, перемалывать и выбрасывать его в стороны, очищая тем самым участок.
3. Готовое устройство с ротором помещают на раму, совмещают с ременной передачей электрическим двигателем, а в качестве ходовой части применяют специальные колёса от тачки.

Снегоочиститель с бензиновым двигателем

Машинки для уборки снега чаще всего создают со шнековым или же с комбинированным механизмом. Начальный этап работы намного легче. Для комбинированного типа сборщика снега нужно собрать такой ротор, который используется в электрических моделях. В этом случае отличается только то, что к корпусу ротора не приваривают лопатки. Его соединяют с задней частей шнекового снегоуборщика.

Двигатель можно использовать в этом случае любой с воздушным охлаждением. Он может быть как двухтактным, так и четырёхтактным. Раму несамоходного устройства нужно помещать на лыжи. Пользователю будет намного легче использовать машину для сборки снега на толстом покрове. Если показатель мощности даёт создать самоходную машину, то к раме нужно прикрепить специальные колёса, а после совместить их через привод с ВОМом двигателя.

Навеска на моторный блок

Самым лёгким в создании сборщиком снега считается навеска на мотоблок. Если во дворе находится тяговой аппарат, то зачем делать ещё одну машину с приводом в конструкции. Для этого в качестве навески нужно создать специальный шнековый механизм со специальными лопатками для выброса снега. Корпус приёмника снега помещается на раму, а снизу крепятся лыжи. На задней части рамы устанавливаются специальные крепежи, с помощью которых будет происходить сцепка с мотоблоком и насадками.

Привод проводится с помощью ременной передачи. Скорость вращения шнека можно установить самостоятельно, подбирая шкивы разного диаметра. Если это сделать не получается, то между шнековой насадкой и мотоблоком можно создать специальный промежуточный редуктор. Он уменьшит обороты до нужной частотности.

Снегоуборщик, созданный своими руками, по своим показателям почти не будет отличаться от аналогов заводского изготовления, при этом обойдётся пользователю намного дешевле покупной модели. Шнекороторный агрегат намного сложнее в создании, но отличается высоким показателем производительности. Такое устройство следует применять жителям регионов, где выпадает большое количество осадков.

Распространенные поломки снегоуборщиков и их устранение

Снегоуборщик – сложная техника, требующая систематического обслуживания и правильной эксплуатации. Использование важно осуществлять в соответствии с инструкцией производителя. В противном случае частота поломок неминуемо возрастет, а вместе с ней и затраты на ремонт. Впрочем, несложный ремонт при острой необходимости можно выполнить собственными силами. Далее речь пойдет о частых причинах неисправности снегоуборочной техники и способах их устранения.

Неисправность двигателя или его неудовлетворительная работа

1. Не запускается. Причин поломки двигателя может быть несколько: использование некачественного бензина или засор в топливной системе, отсоединение клеммы или порча свечи зажигания. Решением проблемы станет замена топлива, прочистка системы и заслонок, подсоединение клеммы и замена свечи соответственно.
2. Снижается мощность при уборке снега. Может быть спровоцировано засором отверстия для вентиляции в крышке бака или глушителя. Вернуть мощность снегоуборочной техники можно, прочистив данные элементы ото льда, снега или продуктов сгорания. Если такие манипуляции результата не дали, сбросьте скорость и уменьшите ширину захвата. Возможно, техника не справляется с объемом выбрасываемого снега.
3. Падает скорость. Проверьте ремень привода, чтобы удостовериться в его целостности и правильном положении. Если он не имеет протертостей и не соскочил со шкива, обратите внимание на сам шкив или крыльчатку. Снижение скорости может быть связано с предметами, попавшими извне.

Износ или разрыв ремней в снегоуборщике

Понять, что вышла из строя именно эта деталь, помогут безрезультатные попытки привести в действие колеса или шнеки с помощью кнопок или рычагов. Ведь именно один ремень передает вращающий момент на шнек, второй – на колеса. Для замены ремней необходимо ослабить тросы, снять скрывающую ремни крышку и раскрутить гайки, скрепляющие привод. Далее убирается старый и ставится новый ремень. Так как данная поломка является довольно частой, при покупке снегоуборщика рекомендуется сразу же приобрести дополнительный приводной ремень.

Поломка шпонок снегоуборщика

Крепежные элементы шнеков, выполненные из мягкого металла, являются важным расходным материалом. Они предотвращают серьезные поломки техники в случае наезда на препятствие. При соприкосновении с камнем, ограждением или бордюром шпонки срезаются, тем самым останавливая работу шнеков. Соблазна заменить мягкие винты более прочными лучше избегать. Иначе экономия на недорогих шпонках обернется необходимостью покупки нового снегоуборщика.

Деформация фрикционного диска снегоуборщика

В конструкции снегоуборщика имеются фрикционные диск и колесо, расположенные в непосредственной близости. Диск приводится в движение колесами, после чего фрикционное колесо возвращает импульс колесом снегоуборочной техники. При пробуксовке или резком старте на большой скорости кольцо разрывается, в результате чего стальное колесо деформирует алюминиевый диск.

По мнению экспертов, многие поломки являются следствием неправильной эксплуатации и, в меньшей степени, обслуживания и консервации снегоуборочной техники. В связи с этим владельцам снегоуборщиков настоятельно рекомендуется внимательно ознакомиться с инструкцией по применению, своевременно осуществлять замену расходных материалов, правильно хранить аппарат в летний период.

Купить снегоуборочную технику от официального дилера в России по низким ценам.

Руководство по ремонту и техническому обслуживанию снегоочистителей

Снегоуборочные машины Briggs & Stratton® созданы для работы в самых суровых зимних условиях, но для достижения максимальной производительности им требуется регулярное техническое обслуживание, а иногда и небольшой ремонт двигателя. Прежде чем браться за какой-либо проект по техническому обслуживанию двигателя, внимательно изучите руководство оператора Briggs & Stratton. Убедитесь, что ваше рабочее место хорошо освещено и хорошо организовано, и убедитесь, что у вас есть все необходимые инструменты, детали и другие материалы для обслуживания. Чтобы подобрать запасные части и комплекты для обслуживания, посетите интернет-магазин Briggs & Stratton.

Техническое обслуживание снегоуборщика

Избегайте проблем со снегоуборщиком с помощью этого контрольного списка обслуживания снегоуборщика:

• Замена свечей зажигания при необходимости
• Проверить давление в шинах
• Смажьте подшипники
• Осмотр лезвия скребка и башмаков
• Регулярная замена масла (посмотрите видео ниже, чтобы узнать, как заменить масло)

Для защиты топливного бака от коррозии храните снегоуборщик заправленным топливом. Газ начинает разлагаться уже через 30 дней, что может привести к засорению топливной системы вашего двигателя и невозможности запуска вашего оборудования в следующем сезоне. Использование топливного стабилизатора устраняет необходимость сливать топливо перед хранением и обеспечивает быстрый и легкий запуск в следующем сезоне, предотвращая образование смолы и вязкости в топливной системе вашего двигателя. Обработка топлива может сохранить топливо свежим на срок до 24 месяцев.

Если ваш снегоуборщик оснащен устройством отключения подачи топлива. всегда отключайте подачу топлива при транспортировке машины. Это защитит карбюратор от затопления и предотвратит проливание топлива.

Тщательно вымойте и высушите снегоуборщик в конце зимы. Дорожные соли могут повредить ваш снегоуборщик так же, как они портят внешний вид автомобиля. Опять же, обязательно проконсультируйтесь с вашим руководством Briggs & Stratton и лицензированным дилером для получения рекомендаций и советов по безопасности, характерных для вашего снегоуборщика.

Ремонт снегоуборщика

Снегоуборщик не запускается? Существует несколько распространенных причин, по которым снегоуборщик не запускается. Во-первых, обязательно прочитайте руководство по эксплуатации вашего снегоуборщика Briggs & Stratton, чтобы убедиться, что вы выполнили необходимые шаги для запуска вашего агрегата.

Если у вас по-прежнему возникают проблемы со снегоуборщиком, ответьте на следующие вопросы, чтобы попытаться определить, что может быть не так:

• Ключ безопасности на месте?
• Вы заправили двигатель в соответствии с указаниями руководства?
• Как уровень масла в снегоуборщике?
• Свечи зажигания загрязнены?
• Крышка бензобака очищена от снега или льда?
• У вас есть свежий бензин для заправки вашей машины?

Топливо может испортиться, если его оставить в двигателе снегоуборщика, что приведет к образованию отложений, снижающих производительность двигателя и, возможно, сокращающих срок службы снегоуборщика.

Ваш снегоочиститель остановился или заклинило, когда вы занимаетесь уборкой снега? Лед, снег или мусор могут застрять в вашем снегоуборщике и помешать ему выбрасывать снег. Прежде чем приступить к ремонту снегоуборщика, выключите его, занесите в гараж и дайте снегу растаять. Никогда  пытаться рукой прочистить забитый снегоход, даже при выключенном двигателе. Всегда используйте чистый инструмент. Это должно устранить засор. Перезапустите снегоуборщик на открытом воздухе, чтобы убедиться, что он работает. Не забудьте также пересмотреть приведенный выше контрольный список для снегоуборщика.

Если ваш снегоуборщик по-прежнему не работает, обратитесь за помощью к дилеру сервисной службы Briggs & Stratton. Полные рекомендации по ремонту снегоуборщика и меры предосторожности можно найти в руководстве по эксплуатации вашего снегоуборщика Briggs & Stratton.

Найти запчасти для снегоуборщиков и малых двигателей

Вы можете найти любые детали для снегоуборщиков, необходимые для ремонта и обслуживания вашего малого двигателя, в нашем онлайн-магазине запчастей для двигателей или у любого авторизованного дилера снегоуборщиков Briggs & Stratton.

Еще не готовы заняться тюнингом двигателя своими руками? Обратитесь к местному дилеру или продавцу Briggs & Stratton. У них есть обученный персонал, который будет рад выполнить настройку вашего снегоуборщика в межсезонье, и они хорошо оснащены, чтобы предвидеть возникновение проблем до того, как возникнут какие-либо серьезные проблемы.

Просмотр решений для решения наиболее распространенных вопросов по устранению неполадок и обслуживанию двигателей и изделий.

Просмотреть часто задаваемые вопросы >

Узнайте о последних продуктах Briggs & Stratton, пошаговые инструкции о том, как найти номер модели двигателя газонокосилки и многое другое!

Просмотр видео >

Как безопасно пользоваться снегоуборщиком

Перейти к основному содержанию

1. Главная
2. Центр знаний
3. Безопасность
4. Выбор снегоочистителя и безопасность



Выбор одноступенчатого или двухступенчатого снегоуборщика

При выборе снегоуборщика следует учитывать четыре фактора: поверхность, размер, уклон и снегопад. Ознакомьтесь с приведенными ниже различиями, чтобы определить, какие из них лучше всего подходят для ваших условий.

• Поверхность: Если у вас мощеная поверхность, одноступенчатый снегоуборщик отлично подойдет. Однако, поскольку шнеки на этих машинах имеют прямой контакт с землей, гравий может быть поднят и разбросан во время уборки снега. Двухступенчатые машины удерживают лопасти шнека приподнятыми, поэтому они работают как на мощеных, так и на грунтовых поверхностях.

• Размер:  Одноступенчатые снегоуборщики имеют меньший шнек, чем двухступенчатые снегоочистители, но легко справляются с подъездной дорогой длиной менее 40 футов. Все, что выходит за рамки этого, или особенно широкая подъездная дорога, потребует машины с более широким впускным отверстием для эффективной очистки. Большинство двухступенчатых снегоочистителей шире и могут убрать больше снега за один проход.

• Снегопад: Если ваш средний снегопад составляет менее шести дюймов в день, вы сможете без проблем убрать снег с помощью одноступенчатого снегоуборщика. Однако в районах с более высоким среднесуточным количеством снегопадов потребуется более мощная машина. Тип снега также может влиять на производительность вашего снегоуборщика. Двухступенчатые снегоочистители лучше приспособлены для работы с мокрым, сильным снегом и слякотью.

Выполняйте надлежащее техническое обслуживание снегоуборщика и соблюдайте меры предосторожности

Регулярно проверяйте детали снегоуборщика на предмет технического обслуживания до и после каждого использования. Вибрации машины могут ослабить гайки и болты, которые, если их не затянуть, могут привести к проблемам. И чем раньше вы определите детали, требующие замены, например, грязные свечи зажигания или изношенные ремни, тем меньше вероятность простоя вашей машины.

Компания MTD Genuine Parts предлагает аксессуары для снегоуборщиков, такие как снежные кабины и очистители желобов, чтобы сделать уборку снега более безопасной и легкой. И независимо от того, какой снегоуборщик вы покупаете, важно следовать надлежащим инструкциям по технике безопасности.



Снегоуборщик Советы по безопасности

• Знакомство со своей машиной:  Прочитайте руководство пользователя и ознакомьтесь с органами управления и правилами эксплуатации. Знайте, как быстро останавливать и отключать движущиеся части.

• Обеспечьте ответственную эксплуатацию:  Никогда не позволяйте детям управлять снегоуборщиком. Операторы должны прочитать и понять инструкции и безопасное использование, как описано в вашем руководстве оператора.

• Спланируйте схему расчистки: Брошенные предметы могут нанести травму. Спланируйте схему отбрасывания снега так, чтобы снег не попадал на дороги, прохожих и другие объекты, которые могут быть повреждены. Посторонние лица должны находиться на расстоянии не менее 75 футов от работающей машины. Остановите машину, если кто-либо войдет в зону.

• Ищите возможные опасности:  Внимательно осмотрите место, где будет использоваться снегоуборщик. Уберите коврики, газеты, доски, провода и другие предметы, о которые можно споткнуться или которые можно затянуть в шнек/крыльчатку.

• Во избежание травм: Соблюдайте осторожность, чтобы не поскользнуться и не упасть, особенно при движении машины задним ходом.

• Защитите себя от снарядов:  Всегда надевайте защитные очки во время работы, а также при регулировке или ремонте.

• Остановите машину перед выполнением технического обслуживания:  Никогда не пытайтесь выполнять какие-либо регулировки при работающем двигателе, за исключением случаев, указанных в руководстве по эксплуатации.

• Используйте инструмент для очистки желоба:  Никогда не очищайте руками засоренный узел желоба. Выключите двигатель и оставайтесь за рукоятками до тех пор, пока все движущиеся части не остановятся перед прочисткой.
