Сборка биметаллических радиаторов отопления своими руками: Монтаж и установка биметаллических радиаторов отопления своими руками

Содержание

монтаж и подключение батарей в квартире своими руками

Установка системы отопления – сложная работа, которая не терпит ошибок. При правильном монтаже в доме будет тепло, проблем с оборудованием не возникнет. Установка радиаторов отопления может производиться своими руками. Инструкции существуют для любого типа системы – привычных батарей, конвекторов открытой или скрытой установки, трубных контуров.

Устройство радиатора отопления

Гидравлическая конструкция радиаторов несложная – два горизонтальных коллектора, соединенных между собой перемычками. По ним перемещается теплоноситель. Система металлическая, обеспечивает высокую теплоотдачу, либо покрыта специальным кожухом, который максимально контактирует с воздухом.

В схеме радиаторов выделяют:

  • верхний и нижний коллекторы;
  • вертикальные каналы в секциях;
  • теплообменный корпус;
  • выходы у коллекторов.

При подключении радиатора к трубным контурам подключается 2 выхода из 4-х, оставшиеся глушатся. От схемы подключения зависит эффективность работы батареи. При планировании установки необходимо понять, какая система уже есть или будет в квартире.

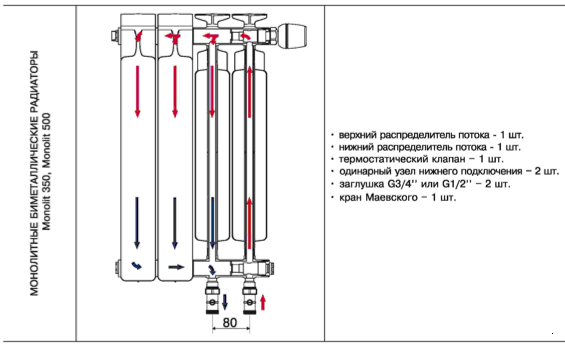

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

  1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла.
    Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
  2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

  • При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
  • Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх.
    При таком положении разница температур более ощутимая.

На заметку! Для однотрубного стояка обязателен байпас – перемычка для соединения трубы подключения радиатора к стояку. Такая схема характеризуется простотой устройства, но сложностью обеспечения нагрева на разных батареях.

Двухстороннее с верхней и нижней подачей

Рекомендуем к прочтению:

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Как расположение радиатора на стене отражается на его эффективности?

Помимо правильного подключения радиаторов отопления, при установке необходимо учитывать место их положения.

Должны соблюдаться правила размещения батареи на стене с учетом конструкций и элементов интерьера.

Под окном – самое типичное место расположения батареи. Радиатор отдает тепло, конвекционный поток создает тепловую завесу, что затрудняет проникновение от окон холодного воздуха. Максимальная эффективность батареи наблюдается при условии, что ее длина равна 75% ширины проема окна.

Радиатор нужно установить прямо в центр с допустимым отклонением в обе стороны 2 см. От подоконника выдерживается расстояние 100 мм, иначе создается преграда для потоков воздуха, эффективность батареи падает. Высота нижнего края от пола составляет 10-12 см. Если расстояние будет меньше, под радиатором сложно убираться, конвекция затрудняется. Если высота больше, пол останется холодным. От стены радиатор относится кронштейнами на 20 мм. При уменьшении просвета нарушается конвекция, появляется много пыли.

Понизить эффективность обогрева может широкий подоконник, плотные портьеры, кожухи, декоративные фасадные экраны.

Они делают интерьер красивыми, но понижают теплоотдачу.

Потери тепла в зависимости от расположения:

  1. Установка на стене открыта, под подоконником – эффективность равна единице.
  2. Подоконник или полка полностью закрывают радиатор сверху – потеря 3-5%.
  3. Верхняя стенка ниши закрывает батарею сверху – потери 7-8%.
  4. Прикрытие декоративным экраном фасада, но остается достаточный просвет для конвекции – потери 10-12%.
  5. Батарея полностью прикрыта фасадом – 20-25% потери мощности.

Расчет радиатора для помещения

Для монтажа радиатора отопления своими руками сперва надо рассчитать его параметры. Принято считать, что для нормальных условий необходимо 100 Вт на квадратный метр. Умножая эти параметры, можно получить показатель требуемой теплоотдачи. При установке неразборной батареи это значение становится ориентиром для подбора модели.

Если устанавливают батареи с изменяемым количеством секций, то необходимо учесть тепловую мощность каждой.

Важно! Указанные параметры применяются при высоте потолков до 270-300 см. Если она выше, то лучше просчитать количество секций по объему – 41 Вт на каждый кубометр в панельном или 34 Вт в кирпичном доме.

Последовательность установки радиатора

Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.

Рекомендуем к прочтению:

Если радиатор уже собран, то этапы выполнения работы таковы:

  1. Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.

Важно! Радиатор должен висеть прямо, допускается отклонение от параллели пола на 1 градус. Вместо кронштейнов можно взять стойки, которые крепятся на пол.

  1. Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
  2. Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.
  3. Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
  4. Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
  5. Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.

Инструменты и комплектующие

При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.

Другие комплектующие:

  • Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
  • Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
  • Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
  • Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
  • 2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.

Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.

Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.

Установка и подключение радиатора к пропиленовой трубе

При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.

Порядок работ:

  1. Установка радиатора.
  2. Установка арматуры
  3. Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
  4. Монтаж перемычек, компенсаторов.
  5. Соединение трубы и радиатора при помощи сварочного аппарата.

В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.

Установка и подключение радиатора к металлической трубе

При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.

Установка радиаторов отопления в квартире своими руками: нормы, СНиПы и схемы

Как говорится в известной поговорке: «Готовь телегу зимой, а сани и радиаторы летом». С необходимостью смены батарей рано или поздно сталкивается каждый, и, конечно, это следует делать в межотопительный сезон.

монтаж радиатора отопления

Прежде чем мы приступим к подробной пошаговой инструкции по установке радиаторов отопления своими руками, давайте остановимся на технических характеристиках основных видов. Ведь процесс монтажа во многом зависит от особенностей конструкции. Поэтому необходимо правильно выбрать радиатор, исходя из площади помещения, эксплуатационных свойств отопительной системы, СНиПов, норм и регламентов на установку и т.д.

Виды радиаторов:

  1. Чугунные.
  2. Стальные.
  3. Алюминиевые.
  4. Биметаллические.

Чугунные радиаторы

Установленный в квартире радиатор отопления

Чугунные радиаторы, пожалуй, являются настоящими «долгожителями» на рынке. Еще несколько десятков лет назад, такие батареи были практически в каждом доме и квартире. Но и сегодня, несмотря на технический прогресс и появление более новых современных радиаторов, чугунные изделия пользуются большой популярностью среди наших соотечественников. Чем же они так хороши?

Следует сразу отметить, что сегодня эти системы отопления значительно модифицированы и технически улучшены. Поэтому говоря о достоинствах и недостатках, мы будем акцентировать внимание на тех радиаторах, которые в данный момент представлены на рынке. Одним из главных преимуществ таких батарей является их длительный срок эксплуатации. Производители дают гарантию не менее 50 лет, но при должном уходе, этот срок может быть и удвоен и даже утроен. Конечно, за это время эстетический вид радиатора отопления может морально устареть, но чисто техническая возможность эксплуатации на столь продолжительное время — есть!

Благодаря массивности и высокой теплоемкости чугуна, эти радиаторы способны долгое время сохранять высокую температуру после отключения теплоносителя. Они достаточно устойчивы к перепадам давления и агрессивной среде. Но из-за своей массивности и тяжелого веса, монтаж чугунных батарей представляет собой достаточно длительный и трудоемкий процесс. Кроме того, они не слишком отличаются красивым внешним видом, если, конечно, чугунная конструкция не является «изюминкой» стилевой концепции интерьера.

Стальные радиаторы

Стальной радиатор в квартире — фото

Эти изделия относятся к батареям нового поколения и бывают двух видов: панельные трубчатые.

Стальные радиаторы отличаются высокой теплоотдачей, повышенным уровнем энергосбережения, высоким коэффициентом полезного действия. Конструкция представляет собой две стальные пластины, соединенные между собой сваркой. Данные изделия производятся с двумя типами подключения: боковым и нижним. Выбор зависит от первоначального расположения отопительного контура. Их высокую популярность на рынке обуславливает легкий вес, простота монтажа и привлекательный внешний вид. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию.

Трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Для трубчатых стальных батарей характерна отличная теплоотдача, высокий уровень эксплуатационных технических характеристик и невысокая цена.

Один из плюсов этих радиаторов также является их самым главным минусом, если выключить систему отопления — стальные радиаторы очень быстро теряют свое тепло и наоборот «помогают» окружающей температуре остужать температуру жидкости в системе. Если чугунные радиаторы будут теплыми еще несколько часов, то их стальные аналоги станут холодными уже за 15-20 минут.

Алюминиевые радиаторы

Алюминиевая батарея на 10 секций

Изготавливаются из алюминиевого сплава и окрашиваются порошковой эмалью. Благодаря высокой способности теплоотдачи, такие батареи быстро и эффективно прогревают помещение. Гладкие, эстетически привлекательные и легкие. Они пользуются большой популярностью на рынке сегодня, однако имеют и ряд недостатков.

Соединение отдельных секций производится при помощи муфтового резьбового метода, что позволяет достаточно быстро произвести монтаж батареи. Высокая герметичность алюминиевых батарей достигается за счет метода литья. Каждая секция отливается в отдельной форме, после чего соединяется в одну общую конструкцию.

В силу химических свойств металла, алюминиевые радиаторы не способны выдерживать большое давление, которое зачастую создается в центральных отопительных системах. Поэтому для монтажа в квартире с центральной отопительной системой лучше не использовать эти тонкие батареи. Они больше подойдут для частного дома с самостоятельно регулируемым уровнем давления воды в системе.

Биметаллические радиаторы

Как установить биметаллический радиатор отопления своими руками

Главная » Отопление » Как установить биметаллический радиатор отопления своими руками

Установка биметаллических радиаторов отопления своими руками: фото, видео, советы

Ремонт системы отопления в частном доме или квартире чаще всего делается с заменой старых чугунных батарей на современные и более практичные устройства. Неплохим решением является установка биметаллических радиаторов отопления своими руками, это можно объяснить аккуратным внешним видом изделий и созданием атмосферы уюта в доме.

Схема такой системы устройства отопления отличается простотой, вся конструкция состоит только из радиаторов отопления и стальных труб, которые подсоединяются к ним с помощью точечной сварки.

При монтаже биметаллических труб не приходится разрушать стены, полы, откосы и прочие плоскости, так как все работы производятся достаточно аккуратно.

В многоэтажных домах устанавливаем биметаллические радиаторы

Какой тип радиаторов выбрать?

Прежде чем купить отопительный прибор, нужно ознакомиться с существующими видами и определиться, какой именно подойдёт в данном случае. Итак, в магазине можно встретить чугунные, стальные, алюминиевые и биметаллические батареи, при этом тяжело выделить один идеальный вариант, подходящий для всех. Например, самым не удачным решением для городской новостройки с центральным отоплением будет установка алюминиевых радиаторов. Причина кроется не только в том, что алюминиевые батареи не выдерживают высокого давления. В основном центральная система отопления сделана из стали, а этот материал легко вступает в некоторые химические реакции при контакте с водой.

Нужно отметить, что алюминий – это не химически инертный материал, поэтому, используя такие элементы для создания системы отопления, существенно уменьшается срок эксплуатации как системы, так и самых устройств. Касательно данной особенности, биметаллические приборы не имеют подобных недостатков. В ходе испытаний они отличились хорошими значениями рабочего давления.

Если обращать внимание на эстетические и дизайнерские особенности, стоит сказать, что эти современные устройства хорошо вписываются в любой интерьер любого помещения.

Биметаллические батареи м

Установка биметаллических радиаторов отопления: инструкция по монтажу

Автор Михаил Стахов На чтение 5 мин. Просмотров 49.9k. Опубликовано

Радиаторы из биметалла — прочный и надежный вариант батарей для системы отопления как частного малоэтажного строительства, так и многоэтажек. При этом подключение биметаллических радиаторов возможно даже своими руками, при наличии информации об устройстве этих приборов и небольшого опыта сантехнических работ.

Монтаж радиаторных секций под оконным проемом своими руками

Монтаж отопительной системы с участием биметаллических радиаторов требует знания их конструкции и внутреннего устройства.

Конструкция

Биметаллический радиатор отопления состоит из двух слоев металла — алюминиевого корпуса и сердечника, выполненного из стали либо меди. При этом существует две модификации этого устройства:

  • Абсолютно биметаллические аппараты, в которых сердечник — это трубки, по которым течет теплоноситель без соприкосновения с материалом корпуса,
  • Полубиметаллические, внутренние каналы которых просто усилены пластинами из другого металла.

Различная конструкция дает различия свойств самого устройства. Полностью биметаллические радиаторы отопления намного прочнее, устойчивее к резким изменениям условий эксплуатации и, следовательно, более долговечны.

Конструкция отопительного прибора из биметалла

Расчет количества секций

Правильная установка биметаллических батарей требует точного расчета их количества. Лучше всего доверить это дело специалистам. Но если вы планируете проводить монтаж отопления своими руками, то и все подсчеты придется провести самостоятельно. Для этого потребуются только две величины — мощность выбранного вами отопительного элемента и площадь помещения:

  1. Сначала величину площади делим на 10 для расчета по 1 кВт на 10 м2.
  2. Затем полученное число делим на мощность радиатора, заявленную в паспорте прибора.
  3. Округление полученного числа в большую сторону до целых дает нужное количество.
Установка биметаллических радиаторов

Установка радиаторов своими руками проводится согласно приложенной к аппарату инструкции, в которой указаны рекомендации завода-изготовителя, строительным и сантехническим правилам.

Запомните! Монтаж новых элементов отопительной системы производится прямо в индивидуальной упаковке приборов (полиэтиленовой плёнке), которая не должна сниматься до окончания всех отделочных работ.

Строительные правила

Монтаж системы с участием изделий из биметалла должен проводиться по требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Радиатор рекомендуется устанавливать с выдержкой следующих расстояний:

  • 30-50 мм от плоскости стены. Если установить прибор слишком близко к стене, то задняя плоскость радиатора будет обогревать только стену, но не воздух в комнате.
  • 100 мм от пола. Слишком низкое крепление уменьшает эффективность теплообмена и затрудняет уборку под радиатором; а слишком высокое увеличивает разницу температур воздуха в нижней и верхней части помещения.
  • На 80-120 мм от края подоконника. Здесь излишнее уменьшение зазора между верхом радиатора и низом подоконника уменьшает тепловой поток от радиатора.

Порядок установки

Установка биметаллических радиаторов отопления должна проходить в следующем порядке:

  • Проводится разметка мест крепления кронштейнов на стене,
  • Крепление кронштейнов происходит с помощью дюбелей и цементного раствора (для капитальной стены) либо двусторонним крепежом (для стен из гипсокартона и подобных легких материалов),
  • Устанавливается радиатор так, чтобы горизонтальные участки секций биметаллических приборов ложились на укрепленные кронштейны,
  • Установленный радиатор соединяется с подводящими коммуникациями посредством кран или термостатического клапана,
  • Проводится монтаж воздушного клапана в верхней части аппарата.

Внимание! Установка клапана для сброса воздуха обязательна, так как внутри биметаллических приборов может происходить незначительное газообразование. Лучше будет установить автоматический клапан.

Правила установки своими руками

  • Прежде чем начинать установку батарей в систему отопления, необходимо перекрыть поступление теплоносителя кранами до и после устанавливаемого радиатора, либо удостовериться в отсутствии воды в трубах.
  • До подключения в систему отопления нужно собрать сами радиаторы. Обычно эта операция выполняется в месте продажи прибора либо еще на заводе. При установке своими руками удостоверьтесь, что радиатор собран. В противном случае вооружайтесь специальным радиаторным ключом и следуйте приложенной схеме сборки. Аналогичную операцию приходится выполнять при ремонте батареи в случае протечки.
  • Чтобы установить радиатор наиболее герметично, ни в коем случае нельзя зачищать контактные поверхности абразивными материалами, так как они действуют разрушающе на материал и покрытие изделия.
  • В конструкции биметаллического прибора используется как правая, так и левая резьба, помните это при работе своими руками и будьте осторожны при подтягивании деталей.
  • Очень важно правильно выбрать материал для соединений сантехнических фитингов. Здесь традиционно использование льна с термостойким герметиком, Фум-ленты либо нити Тангит.
  • Перед установкой батарей из биметалла необходимо тщательное планирование схемы подключения. Так, радиаторы могут подключаться по нижней, боковой либо диагональной схеме. Правильная установка радиаторов в однотрубную систему требует установки байпаса — трубы, обеспечивающей нормальную работу системы, если радиаторы соединены последовательно.
  • Когда монтаж батарей полностью закончен, включение их проводится максимально плавным открытием всех вентилей, которые перекрывали подачу теплоносителя. Резкое открытие кранов часто приводит к забиванию внутреннего сечения труб либо к гидравлическим ударам.
  • После открытия вентилей нужно выпустить лишний воздух через имеющиеся воздушники (краны Маевского или другие).

Важно! Не рекомендуется закрывать установленные радиаторы ширмами и экранами (либо устанавливать их в нишу в стене). В противном случае ухудшаются условия работы оборудования: самих радиаторов, датчиков и термостатических клапанов.

Байпас

Биметалл: как соединить радиаторы отопления между собой в одну батарею


Не всегда система отопления выполнена тщательно, в итоге – когда тепла недостает, а когда жарит вовсю. В первом случае мы чувствуем дискомфорт, во втором – платим лишние деньги за энергоносители. Ситуация чем-то напоминает ту, когда батареи горячие, а в квартире холодно, правда, причины несколько иные. Здесь же решение простое: чтобы снизить теплоотдачу нужно убрать лишние секции, а для увеличения нагрева – добавить недостающие элементы. Поэтому есть смысл освоить несложную технологию сборки радиаторной системы.

Зачем наращивать мощность отопительных батарей




Необходимость размышлений о том, как соединить радиаторы отопления между собой, может возникнуть только по одной причине – недостаток теплоотдачи. Иными словами, температурный режим не способствует комфортному проживанию в доме. Вполне возможно, что все это следствие неправильной работы котельного оборудования или засор системы, но это тема для отдельного разговора.

Мы же обсудим погрешности при расчете схемы отопления, ведь это частая причина его неудовлетворительной работы. Да что там говорить, когда не учитываются материал стен дома/квартиры, степень их теплоизоляции, высота потолка.

Сколько нужно секций?

Отопительные приборы из биметалла известны не только большим запасом прочности и отличными показателями теплоотдачи. Узлы с ниппельным соединением весьма удобны в плане подбора нужного количества секций. Для определения необходимого числа ребер существует простая формула: K=S(100/R), где

  • K – количество секций.
  • R – теплоотдача секции.
  • S – площадь помещения.

Допустим, имеем радиаторы Global Mix К с теплоотдачей 145 Вт и комнату на 16 м². По формуле для оптимального обогрева помещения достаточно обогревательного прибора на 11 секций. После выполнения расчетов уже можно думать о том, как соединить биметаллические радиаторы между собой в единую систему.


Есть возможность поступить проще: посчитать количество ребер из расчета одна секция на 2 м². Оба способа вполне рабочие, но для комнат высотой до трех метров. Нельзя забывать и о поправочных коэффициентах:

  • В помещениях с несколькими окнами отопительные приборы ставят под каждым оконным проемом. При этом общее количество секций разделяют на количество окон.
  • Число секций для угловых помещений умножают на коэффициент 1,2.
  • Для помещения, имеющего энергосберегающее остекление, при размещении батарей из биметалла применяется такой же коэффициент, но с понижающим знаком.

Важно! Максимальное число радиаторных секций – 16. Если по расчетам у вас большее количество, то батарею нужно разделить на две части.




Как самостоятельно соединить радиаторы отопления между собой: подготовительный этап

Чтобы собрать отопительный прибор, понадобятся следующие инструменты и арматура:

  • Ключ разводной.
  • Ключ радиаторный.
  • Ниппели (идут в комплекте с секциями).
  • Паронитовые прокладки.
  • Эластичные межсекционные уплотнители.
  • Две заглушки: с правой и левой резьбой.
  • Наждачная бумага №120.
  • Рабочие перчатки.

Если предполагается работа с уже установленными батареями, то в первую очередь нужно перекрыть доступ воды к отопительным приборам. После этого их отсоединяют, очищают от пыли и известковых отложений. Кстати, по ходу модернизации можно избавиться от ситуаций, когда плохо греют биметаллические радиаторы или нарушены правила их установки.

Отложения известкового или другого характера отлично удаляются наждачной бумагой. Пренебрегать процедурой очистки не стоит, иначе загрязнения станут причиной негерметичности соединений, а по-простому – течи.

Как соединить секции биметаллических радиаторов между собой: пошаговая технология

  • Батарею положить на горизонтальную поверхность, демонтировать дополнительные компоненты: кран, термодатчик и т. п. При необходимости промыть радиаторный узел мощной струей воды, в тяжелых случаях придется использовать химсредства.
  • Осмотреть резьбовые соединения на предмет сохранности. Отложения удалить при помощи наждачки.
  • Проверить состояние ниппельной резьбы, она должна быть ровной, без сколов и с равномерной нарезкой.

  • Чтобы нарастить радиатор, нужно приставить к нему дополнительную секцию, заранее вложив между ними прокладки.
  • Используя радиаторный ключ, аккуратно закрутить ниппель, с одной стороны у него правая резьба, а с другой – правая. Благодаря этому при закручивании обе секции одновременно прижимаются друг к другу.
  • Наживив резьбу, проконтролировать ровность стыков, зажать соединение до упора. На каждой секции количество оборотов ниппеля должно быть одинаковым.




Как видите, увеличить теплоотдачу отопительного узла вполне по силам каждому домовладельцу. Осталось освоить установку и подключение биметаллических радиаторов отопления к системе, но об этом в следующей статье. А пока собранную систему надо проверить на герметичность.

Простой тест

Проверить в домашних условиях качество сборки батареи лучше сжатым воздухом. Процедура несложная, но требующая выполнения определенной подготовительной процедуры. Для этого понадобятся:

  1. Ниппель от бескамерного автомобильного колеса.
  2. Кран диаметром 15 мм и гайка-американка.
  3. Воздушный насос с манометром.

Со стороны наружной резьбы крана вставить ниппель и зажать его накидной гайкой-американкой. Для тестирования достаточно создать давление около 1 атмосферы. Если слышен свист воздуха, значит, не все соединения надежны – необходимо проверить состояние прокладок и фиксацию радиаторных ниппелей. Только после проверки отопительный прибор можно установить и подсоединить к системе.

Коротко об установке радиаторов отопления из биметалла в частном доме или квартире

Итак, вы решились пройти все этапы организации отопления в своей квартире. Особо сложного ничего в этом нет, достаточно придерживаться определенных правил:

  • Перед началом установки обязательно убедитесь в отсутствии теплоносителя в системе.
  • Проверьте комплектацию и качество сборки батареи.
  • Узел соединения фитингов нуждается в прокладке, в качестве которой используют лен с герметиком или нити специального назначения.
  • Согласно основным правилам установки биметаллических радиаторов отопления в квартире или частном доме важно, чтобы подоконник не закрывал их полностью. Кто озабочен эстетической стороной вопроса, стоит посмотреть материал о том, как и чем закрыть батареи отопления.
  • Проектируя систему, нужно знать все возможные схемы подсоединения отопительных приборов (диагональная, нижняя, боковая). Определитесь, какая конструкция приемлема в ваших условиях, учитывая, что для биметаллических батарей диагональная схема дает самый оптимальный результат.
  • В момент пуска системы отопления краны нужно открывать плавно, не допуская резкого выкручивания. В противном случае возможен засорение или гидроудар.
  • Воздух из системы выводят через кран Маевского или другой воздухоотводчик.







Выходная мощность радиатора

- SimplifyDIY

Измерьте ширину и высоту своего радиатора, затем используйте соответствующую таблицу ниже, чтобы определить выходную мощность в ваттах.

  • 1 киловатт (кВт) = 1000 Вт.
  • 1 Вт составляет прибл. 3,4 БТЕ / час или
  • 1000 БТЕ / час = 293 Вт.


Однопанельная

Однопанельная 900

1800

Длина

мм

600

900

1200

1500

футов

2

3

4

5

6

20 Высота 9020

300 мм (12 дюймов)

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

260

390

520

650

780

380

760

900 9323

760

900

490

735

980

1125

1470

580

870132

580

8701 9323 9325 900 900

9005 900

1740


Одиночная панель с ребрами

Одиночная панель с ребрами
Длина

мм

600

900

1200

1500

1800

футов

2

3

0

4

0

4

5

6

Высота

300 мм (12 дюймов)

450 мм (18 дюймов)

24 дюйма)

750 мм (30 дюймов)

370

555

740

925

0

5 60

840

1120

1400

1680

720

1080

1440

1440

900 900

860

1290

1720

2150

2580


Двойная панель

Длина

мм

600

900

1200

1500

1800

футов 90 004

2

3

4

5

6

Высота
ins )

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

900

400

400

800

1000

1200

560

840

1120

1400

1680

1050

1400

1750

2100

860

1290

1720

2150

3


Двойная панель с ребрами

Двойная панель с ребрами 9008 7
Длина

мм

600

900

1200

1500

1800

футов

2

3

4

5

6

Высота

300 мм (12 дюймов)

450 мм (18 дюймов)

600 мм (24 дюйма)

750 мм 30 дюймов)

580

870

1160

1450

1740

0

80005

1720

2150

2580

1100

1650

2200

2750

3300

1 5 900

900

1920

2560

3200

3840


Двойная панель с двойными ребрами

Двойная панель с двойными ребрами

0 900
Длина

мм

600

900

1200

1500

1800

футов

3

4

5

6

Высота 9 0102

450 мм (18 дюймов)

300 мм (12 дюймов)

600 мм (24 дюйма)

750 мм (30 дюймов)

901 901

760

3

1140 9000

05

1900

2280

1040

1560

2080

2600

3120

3120

2680

3350

4020

1600

2400

3200

4000

4800 900


Дополнительная информация и полезные ссылки




Индукционный нагрев VapCap DIY: биты и кусочки

Автоматический выбор входной мощности .

«Автоматическая» версия
« Альтернативный переключатель ВКЛ / ВЫКЛ для моделей IH с батарейным питанием» мод.

Все, что для этого нужно, - это реле Double Pole -Double Throw ** 12 В постоянного тока, номинальное значение 10A или 12 A
и два диода: 1x 1N4148 и 1x 1N4001 .


-------------------------------------------------- ------------------------------------
**
Double Pole
означает, что реле может Включите / выключите две отдельные и изолированные друг от друга линии / пути, как два разных переключателя.

Двойной бросок означает, что каждый этих «переключателей» имеет 3 контакта
вместо двух классических.

Средний контакт - « дворник », подвижный контакт реле.
Один из двух оставшихся контактов - это контакт реле, на который опирается стеклоочиститель
(таким образом, соединяясь), пока реле не активировано.
Это называется « нормально замкнутый » / NC (потому что он замыкает цепь).

Другой называется « Normally Open » / NO
, и стеклоочиститель закорачивает / соединяется с этим контактом, как только реле активируется.
На схеме внутри серого прямоугольника (реле DPDT):
Обозначены как 1 и 2 - контакты входного питания реле (+ 12 В постоянного тока и заземление).

C1 - дворник переключателя №1.
Он находится на контакте C2 (NC), в то время как в действительности неактивен
, и как только реле активируется, стеклоочиститель C1 контактирует с C3 (который является NO).

То же самое с «переключателем №2» и его контактами: C4 (стеклоочиститель), C5 (NC) и C6 (NO).
------------------------------------------------- ------------------------------------------
Как работает схема:

Если зарядное устройство не подключено, реле остается неактивным.
Итак, контакты остаются такими, как на схеме.
Начиная с BMS (как источник питания) из P + (как ВЫХОД) , мощность
достигает точек C4 и C3 .

C3 (NO) - это «тупик» / «слепая точка», так как он не подключен к какой-либо схеме.

Из C4 питание передается на C5 (нормально замкнутый контакт реле), а оттуда на выключатель ON / OFF ,
, позволяющий нам включать или выключать устройство IH.

Но в случае подключения зарядного устройства Li-ion Cell, мощность
достигает входа питания №1 реле, и реле немедленно активируется.

Стеклоочиститель C1 перемещается с C2 на C3 ,
, как и стеклоочиститель C4 перемещается с C5 на C6 .

C4 , который запитывал переключатель MOSFET через контакт C5 ,
теперь контактирует с «слепой точкой» C6 .
Переключатель MOSFET, а также драйвер ZVS IH фактически отменены
- «выброшены» из линии питания.
Их больше нельзя запитать.

Стеклоочиститель C1 , который подключен к + 12,6 В постоянного тока зарядного устройства , теперь подключается к C3 ,
, который подключается к P + (как INPUT) BMS , таким образом заряжая батареи.
------------------------------------------------- ---------------------------------------
Диод 1N4001 предназначен для сброса 12.6 В постоянного тока от литий-ионного зарядного устройства до ~ 11,8 В постоянного тока ,
, таким образом защищая катушку реле от перегрева во время зарядки литий-ионных элементов.

Внимание:
Линия электропитания от зарядного устройства до BMS должна быть 12,6 В постоянного тока , поэтому C1 должен быть
подключен к разъему зарядного устройства постоянного тока перед диодом 1N4001 -
, как показано на схеме
.

1N4148 - это быстродействующий диод, защищающий зарядное устройство от индуктивных токов отдачи
от катушки реле.

Дополнительно : Резистор номиналом 1K ,
также может быть подключен последовательно с диодом 1N4148 ,
для принятия «индуктивного тока кикбака» и превращения его в тепло
,
в противном случае эта работа выполняется катушкой реле, которая, конечно, также имеет сопротивление.

https://www.vishay.com/docs/88503/1n4001.pdf
https://www.vishay.com/docs/81857/1n4148.pdf
______________________________________________________________________
______________________________________________________________________

Экономия проблем, один из них также можно использовать :
https: // www.ebay.com/itm/For-High-Low-Level-Trigger-5V-9V-12V-24V-1-2-4-Channel-Optocoupler-Relay-Module/142667560937?hash=item2137a637e9:m:m6rvarMvqwtwk&CDH56_G03 0 & _nkw = 2-канальный + 12V / 250V + AC + Relay + Module & _from = R40 & rt = nc & _trksid = m570.l1313

" IN 1 " & " IN 2 " должен быть подключен / закорочен с " DC + " ",
, и обе перемычки должны быть на уровне триггера" HIGH ".

Продукты

Снятие клапанов с радиатора и их установка удаленно - на расстоянии до 6 метров благодаря запатентованной утопленной сборке - подразумевали освобождение радиатора от его технической ссылки.Такой подход дает нагревательному элементу исключительный потенциал с точки зрения дизайна и эстетики, с концепциями, которые отходят от традиционного способа представления радиатора. Коллекция Elements была разработана всемирно известными архитекторами и дизайнерами. Таким образом, его проект можно рассматривать как «мозговой центр», в котором от дизайнеров требуется создавать радиаторы, связанные с эстетикой дома, где чувственное тепло отопительных приборов интегрируется в интерьеры с таким же дизайнерским значением, как и другие современные. элементы меблировки.

От дизайнерских нагревательных элементов или полотенцесушителей до радиаторов с привлекательной эстетикой, вплоть до нового типа использования как внутри, так и снаружи ванной комнаты. Придание радиаторам нового стиля было центральной частью корпоративной миссии Tubes с момента основания компании, и коллекция Basics стала ее первым конкретным выражением. Дизайн включает доминирующий трубчатый элемент, разработанный благодаря новаторскому подходу к традиционным схемам с точки зрения концепции, формы и эстетики.Явно новаторским было первоначальное использование стали в качестве основного материала, а также меньший диаметр трубчатых элементов и широкий выбор размеров и цветов. Basics положила начало большой приверженности компании Tubes исследованиям и разработкам, и ее постоянно растущая привлекательность является еще одним подтверждением ее нынешней ценности.

Extras представляет собой эволюцию Basics, где радиатор приобретает индивидуальность предмета интерьера и, таким образом, больше не связан с традиционными схемами.Линии коллекции Extras являются результатом особой дизайнерской концепции, которая придает радиаторам очень привлекательный вид.

Большая гибкость размерных, цветных и инсталляционных вариантов - это отличительная черта, которой обладают все три коллекции и которые в разной, но целенаправленной степени соответствуют потребностям пользователей, открытых для инноваций и дизайна.

НАГРЕВАТЕЛЬНЫЕ РАДИАТОРЫ

DQ

Всем добрый день!

Сегодня мы рассмотрим конструкции DQ Heating.

Double Quick Heating - один из основных поставщиков дизайнерских радиаторов, полотенцесушителей и дополнительного оборудования для обогрева в Соединенном Королевстве. Эта компания находится в семейном владении и управляет 32 ассортиментами. DQ Heating также предлагает решения на заказ, включая радиаторы с оконными колонками, текстурированную отделку и радиаторные клапаны, окрашенные в цвета RAL.

Мы вручную выбрали два лучших дизайна из семейного бизнеса. Мы надеемся, что они понравятся вам так же, как и нам!

DQ COVE HORIZONTAL

Cove Horizontal - привлекательный хорошо известный дизайн, который идеально подходит как для традиционных, так и для современных фонов.Эта система отопления придаст очарование и красоту вашему жилому пространству!

Этот стильный дизайнерский радиатор может быть выполнен с одинарной или двойной трубкой. Двойная конфигурация включает второй набор идентичных трубопроводов за первым для большего количества тепла.

The Cove Horizontal доступен в черном, белом или антрацитовом цвете. Он предлагает широкий выбор размеров и изготовлен из приятной мягкой стали.

Этот обогреватель предлагает дополнительные возможности, если вы хотите использовать его на кухне или в ванной комнате, в том числе вешалку для полотенец, поручень или VIP-крючок, чтобы повесить банное или кухонное полотенце.

Срок поставки эксклюзивной модели Cove Horizontal составляет всего 1-2 рабочих дня.

DQ СКАМЬЯ

DQ Bench - выдающийся колонный радиатор двойного назначения.

Этот дизайн определенно можно было бы использовать для столь необходимых ночей побаловать себя, например, накрашивать ногти или накладывать маску для лица, сидя на скамейке DQ Bench, он обязательно согреет вас, пока вы это делаете!

Он излучает исключительное тепло, в то время как столешница из массива дуба дарит удовольствие и практичность.

Эта блестящая модель изготовлена ​​из стали со столешницей из массива дуба. Гарантия 5 лет. Доступен в 3 вариантах отделки: белый, цвета RAL и специальные покрытия.

Срок поставки по всем видам отделки составляет 4 недели.

Чтобы заказать один из этих впечатляющих дизайнерских радиаторов, позвоните по телефону 01772 367540 или заполните контактную форму онлайн.

Нагрейте свой мир с помощью Designer Radiators Direct .

.
Сборка биметаллических радиаторов отопления своими руками: Монтаж и установка биметаллических радиаторов отопления своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
