Тестер для прозвонки своими руками
Для ремонта электрических устройств мастеру часто нужно устройство, которое позволит прозвонить цепь и убедиться в её целостности. Тестер может быть световым, звуковым и комбинированным. Принцип работы прост — при замыкании двух щупов устройство подает сигнал о целостности соединения. Такие приборы встречаются в продаже, но простота их конструкции позволяет собрать несложную схему самостоятельно.
Необходимые материалы и инструменты
Любой домашний мастер сделает такой тестер, потратив всего несколько десятков минут. Состоит он из простейших элементов, которые несложно найти без посещения магазина радиодеталей:
- Деревянное или жесткое пластиковое основание 8×8 см;
- Маленький брусок 1×2 см;
- Батарейка Крона — 9 В;
- Разъем под Крону;
- Выключатель любого типа, с фиксацией положения;
- Две соединительные клеммы для проводов;
- Провода разной жесткости жилы;
- Светодиод любого цвета на напряжение 2 – 3 В;
- Зуммер на напряжение 3 – 12 В;
- Постоянный резистор на 1 кОм.
Если нет разъема под источник питания для тестера, его можно взять из старой Кроны. Батарейка разбирается и от неё отсоединяется контактная часть. Важно лишь учитывать при монтаже, что прежний «минус» станет «плюсом», и наоборот.
Из инструментов понадобится только паяльник с припоем и флюсом, а также заряженный клеевой пистолет. Таким клеем проще всего будет фиксировать детали на площадке, но если его нет, можно пользоваться другим подходящим аналогом.
Инструкция по сборке
Монтаж самодельного тестера начинается с приклеивания разъема. Чтобы коннектор расположить правильно на площадке, его следует приклеить к деревянному бруску, а уже тот зафиксировать на основании.
Далее, у края необходимо расположить выключатель и соединительные клеммы. Они устанавливаются так, чтобы в дальнейшем ими удобно было пользоваться.
Теперь следует добавить в схему основные компоненты — индикаторы. Зуммер и светодиод соединяются параллельно, с соблюдением полярности.
Но к одному из контактов светодиода нужно добавить резистор — без него деталь перегорит моментально. К соединениям от контактов зуммера нужно припаять по одному проводу на «плюс» и «минус». Детали крепятся горячим клеем в центре площадки прибора. Важно утопить в силиконе резистор и все металлические контакты.
Далее, отрицательный провод от зуммера нужно припаять к минусу коннектора для Кроны. А второй вывод зажать в одной из клемм. Плюс источника питания идет на вторую клемму через выключатель.
Сам прибор уже готов, но для его использования не обойтись без проводов со щупами.
Важно! Все оголенные контакты на площадке нужно обязательно заизолировать — можно утопить в горячем клею.
Щупы для тестера можно сделать самостоятельно из медной проволоки с толстым сечением.
Для удобства они должны быть длиной не менее 5 см, при этом рабочая оголенная часть до 2 см. Провода для щупов лучше выбрать мягкие и многожильные, длиной около 30 см.
Части проводов, которые будут зажиматься в клеммах прибора, также лучше подпаять к кусочкам толстой проволоки и обжать термоусадкой.
Если при сборке правильно соблюдалась полярность и все детали исправны, то тестером для прозвонки можно пользоваться. Устройство станет верным помощником во время работы с электрикой. Но стоит учитывать, что прибор рассчитан только на контроль соединений — подав на щупы напряжение, детали могут выйти из строя.
Самодельное приспособление-тестер для прозвонки проводки своими руками + схемы | Своими руками
Функция проверки целостности электрических цепей присутствует сейчас практически в любом комбинированном электроизмерительном приборе.
И, как показывает практика, это одна из самых часто решаемых ими задач. На мой взгляд, для этих целей гораздо рациональнее использовать отдельное простое устройство. Его не жалко потерять или сломать, при этом экономится ресурс более сложного и дорогого прибора. Такой инструмент должен быть максимально дешевым и не содержать, в идеале, никаких расходуемых компонентов.

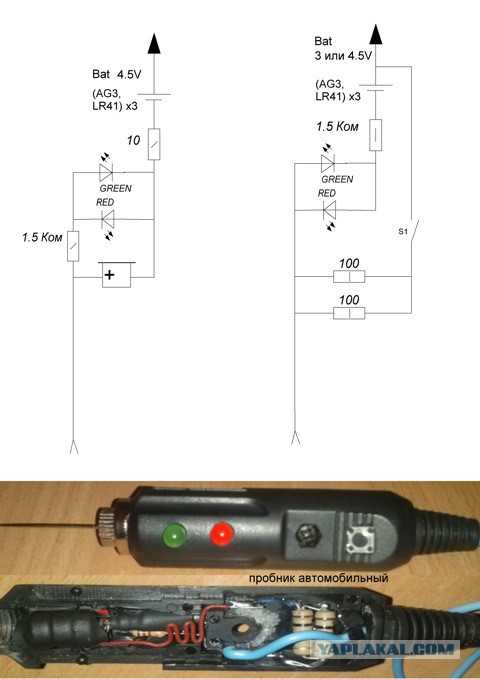

Обычно для «прозвонки» цепи достаточно стандартной схемы из пары «таблеток» или «пальчиковых» батареек, светодиода, резистора подходящего сопротивления и соединительных проводов. Однако элементы питания со временем деградируют, даже когда не используются. И если подобный индикатор хранится в сравнительно редко посещаемом месте – например, в дачном домике или гараже, то может оказаться, что в нужный момент найти им замену быстро не получится.
Предлагаемый мною первый вариант такого устройства использует для накопления энергии электролитические конденсаторы. Они быстро заряжаются, а запасенной энергии хватает на несколько десятков проверок цепи.
Батарея конденсаторов С1-С2 типа К50-35 емкостью 1000 мкФ заряжается через диод VD2 типа Д220. Заряжать устройство следует от источника переменного или постоянного тока напряжением 5-12 В. При замыкании щупов конденсаторы разряжаются через цепь, содержащую диод VD1 типа Д220, светодиод VD3 зеленого свечения, типа L-1344GD и резистор R1 типа МЛТ-0, 25 сопротивлением 2.7 кОм. Светодиод VD3 своим свечением свидетельствует о наличии электрического контакта между щупами.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Схема нетребовательна к типам применяемых компонентов и хорошо подходит на роль первого устройства, собираемого начинающим радиолюбителем. В ней можно использовать даже старые электролитические конденсаторы возрастом 30-40 лет, главное, чтобы они хотя бы частично сохранили емкость. Диоды VD1-VD2 подойдут любые выпрямительные, рассчитанные на то же рабочее напряжение, что и конденсаторы С1-С2, или более высокое. Ограничительное сопротивление R1 надо подбирать таким образом, чтобы ток, протекающий через светодиод VD3, не превышал допустимое значение даже при полностью заряжен ной батарее конденсаторов.
В качестве светодиода VD3 годится любой маломощный светодиод видимого спектра.
Внешний вид пробника для «прозвонки» цепей с конденсаторным питанием. Размещение деталей в корпусе «конденсаторного пробника»
Пробник собран в корпусе, представляющим собой емкость от эпоксидного пластилина. Если корпус прозрачный или полупрозрачный, то для светодиода отверстия в корпусе можно не делать. Благодаря простоте схемы можно использовать навесной монтаж.
Щуп Х1 представляет собой луженую медную проволоку, закрепленную на корпусе винтом М2.5 с гайкой. Щуп Х2 в простейшем случае – это луженый конец тонкого медного провода длиной 300-500 мм.
Ссылка по теме: Как отремонтировать энергосберегающую лампочку + схема
Очевидный недостаток описанной выше конструкции – ее зависимость от внешнего источника тока. Задача проверки целостности электрических цепей не требует много энергии, а потому в качестве источника энергии можно использовать солнечный свет.
В продаже имеется много различных недорогих садовых светильников на солнечных батареях, которые в светлое время суток заряжают аккумулятор с емкостью. лежащей в диапазоне 40-200 мА*ч (в зависимости от модели). При снижении освещенности от этого аккумулятора питается светодиод. Подобные фонарики широко используются в качестве основы для разнообразных радиолюбительских конструкций. Из них же с минимальными переделками можно получить устройство для «прозвонки» цепи.
Электрическая принципиальная схема пробника для «прозвонки» цепей с питанием от конденсаторов
С одной стороны, для «прозвонки» цепей нужно совсем немного энергии. С другой же – количество циклов заряда-разряда аккумулятора можно считать расходуемым ресурсом. Поэтому штатный аккумулятор садового светильника я заменил на ионистор С1 емкостью 1 Ф. рассчитанный на напряжение 5.5 В. А светодиод белого свечения поменял на светодиод красного свечения VD1 типа GNL-5013HT, который убрал внутрь корпуса для уменьшения общих габаритов пробника.
Как видно на схеме, цепь питания светодиода VD1 замыкается через щупы.
Внешний вид пробника из садового светильника
Электрическая принципиальная схема пробника, изготовленного на базе садового светильника
Перед работой надо поместить солнечную батарею устройства под яркий солнечный свет на 5-10 минут. Для включения пробника, его надо перевернуть солнечной батареей вниз, так, чтобы на нее не попадал свет. После этого прибор готов к работе.
В выключенном состоянии заряд в ионисторе даже через сутки позволяет провести несколько проверок электрических цепей. А отсутствие расходуемых компонентов делает этот пробник практически вечным, не зависящим от элементов питания. Этот прибор может быть резервным, когда никакие другие не доступны. Пригодится он. например, в случае какой-либо чрезвычайной ситуации. За исключением разве что глобальных катастроф, при которых сильно сократится освещение земной поверхности солнечными лучами.
Другой, тоже автономный, прибор для «прозвонки» электрических цепей можно изготовить на основе электрического карманного фонаря с динамо-машиной.
Для работы ему будет необходима только мускульная сила пользователя В продаже легко найти аналоги отечественного фонаря «Жучок» – это и будем использовать.
Использование устройства для питания радиоприемника. Электрическая принципиальная схема устройства для «прозвонки» цепей, изготовленного из фонаря с динамо-машиной. Использование устройства в качестве фонарика. Схема использования устройства в качестве фонарика
Удаляем из корпуса фонаря элементы питания и светодиоды с отражателями, а на их место устанавливаем диодный мост и электролитический конденсатор. Выводы выполняются в виде зажимов типа «крокодил».
По существу, это вариант ручного генератора для питания маломощных электронных потребителей. Например, с его помощью можно запитать радиоприемник в условиях, когда недоступны штатные элементы питания. Можно представить себе сценарий стихийного бедствия или техногенной катастрофы, когда знание информации из новостного сообщения вполне может быть той гранью, что отделит жизнь от смерти.
Кроме этого, устройство сохраняет функции фонарика, если подключить к нему светодиод VD2. Лучше всего подходит светодиод белого свечения, например FYL-5013WC.
Светодиод, подключенный к положительному выводу собранного устройства. Схема подключения светодиода для «прозвонки» целостности электрических цепей
Поскольку заряд в электролитическом конденсаторе не пропадает мгновенно, можно использовать устройство и для проверки целостности электрических цепей. Подобная многофункциональность особенно важна для приборов, ориентированных на использование в экстремальных ситуациях. В этом случае анод светодиода VD2 подключается к положительному выводу собранного прибора, а между катодом светодиода VD2 и отрицательным полюсом источника питания подключается проверяемая цепь.
Ссылка по теме: Приборы и тестирование электропроводки своими руками
Прозвонка проводов своими руками из подручных материалов
Watch this video on YouTube
Самодельная звуковая прозвонка
Watch this video on YouTube
Универсальная прозвонка мастера 7 разряда (пробник электрика).
Watch this video on YouTube
© Автор: Денис ЛЕКОМЦЕВ
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Коллекция кабельных тестеров «Сделай сам» — кабельный тестер
Вот коллекция проектов «Сделай сам», которые я нашел на веб-сайтах электронных проектов для создания собственного простого кабельного тестера. Довольно хороший справочник для изучения различных конструкций вашего идеального кабельного тестера.
Простой кабельный тестер 3
Простой кабельный тестер со световыми индикаторами соединения и разрыва.
Включает также множество самодельных электронных проектов с использованием микроконтроллера.
Посетите веб-сайт www.weigu.lu здесь.
Автор: Weigu
Многожильный кабельный тестер
Многожильный кабельный тестер Схема
Эта схема для многожильного кабельного тестера взята с веб-сайта проектов DIY Electronic.
Автор: Энди Коллинсон (http://www.zen22142.zen.co.uk)
Кабельный тестер RJ45
Этот проект создан на сайте electronicsforu.com и включает кабельный тестер RJ45. Он включает в себя схему, список спецификаций и файлы gerber для любителей, чтобы создать свой собственный кабельный тестер RJ45.
Автор: Бхаскар Пандей (любитель электроники)
Тестер сетевого кабеля
Использование только простого таймера 555 и микросхемы 4017. Очень похоже на то, что выше.
Автор: AI Williams tester.html
Проект HACKADAY по созданию собственного тестера для сетевых кабелей.
Схема тестера сетевых кабелей
Тестер сетевых кабелей своими руками
Это простой тестер кабеля локальной сети Ethernet для RJ45, RJ11 для проверки непрерывности и короткого замыкания новых собранных кабелей.
Есть светодиодный индикатор, показывающий подключение. аудио кабель, используя батарею 9V.
Использование микросхемы 4044B.
Автор: Эшли Доусон (Silicon Chip Electronics)
Кабельный тестер IDC (на базе Arduino)
Это более совершенный кабельный тестер IDC, использующий плату Arduino Mega. Кабель IDC часто также называют ленточным кабелем или плоским кабелем. Обычно расстояние между соседними проводами составляет 1,27 мм.
Этот проект оснащен большим буквенно-цифровым дисплеем для проверки кабеля без подключения тестера к компьютеру.
Использование только простого таймера 555 и микросхемы 4017. Очень похоже на то, что выше.
Автор: Тони
http://blog.think3dprint3d.com/2014/08/arduino-based-idc-cable-tester.html
http://microfabricator.com/articles/view/id/53f8482a3139441c558b456d/arduino-based-idc -cable-tester
10/16-контактный тестер силового кабеля IDC (Arduino с отображением результатов)
Это очень хорошо сделанный тестер силового кабеля IDC от Tomarus.
Предоставляется схема схемы и исходный код Arduino. Управляется точечно-матричным дисплеем. Очень профессионально построен.
Ознакомьтесь с этим проектом здесь,
https://github.com/tomarus/cabletester
Автор: Tomarus
Другой такой же проект воспроизведен другим любителем электроники. https://lookmumnocomputer.discourse.group/t/ribbon-cable-tester/1600
Схема тестера ленточного кабеля IDC
Это менее сложный тестер кабеля IDC с использованием любого микроконтроллера. Простая схема, которая может проверить соединение и короткое замыкание в вашем кабеле IDC.
Также есть объяснение того, как работает схема. Это может дать вам более подробное представление о разработке собственного кабельного тестера.
Автор: Рон Хоффман. Тестер) использует микросхему микроконтроллера PIC16F877A.
Поставляется с двумя разъемами RJ45 и может идентифицировать обычный патч-кабель Ethernet или кросс-кабель. В конструкции предусмотрен светодиодный индикатор для отображения соединения.
Будет создан отчет о кабельных соединениях, который отобразится на ЖК-дисплее.
Доступны схема и исходный код.
Посетите веб-сайт VE3LNY,
https://www.qsl.net/v/ve3lny/cabletester.html
Кабели Probador De от Puchinis 79
Кабели Probador De для USB-кабелей Author
6
1:
Puchinis 79
URL: https://www.youtube.com/user/puchinis79
Это Probador De Cables для USB-кабелей. Probador De Cables» в переводе с испанского означает «кабельный тестер».
Это очень простой кабельный тестер для USB-кабеля, разработанный автором « Puchinis 79 ». Посетите их канал на Youtube, чтобы узнать о других их проектах.
Электронная схема кабелей Testeur 001 с сайта sonelec-musique.com
Testeur de câble
Автор: sonelec-musique.com Это универсальный кабельный тестер на базе микроконтроллера. «Testeur de câble» на французском языке означает «кабельный тестер». Этот универсальный кабельный тестер имеет возможность тестирования 24 точек подключения с использованием микроконтроллера PIC в качестве тестового процессора. Поставляется с ЖК-дисплеем, показывающим пользователю статус теста и результат. Использует CD4051 в качестве аналоговых переключателей для этой схемы кабельного тестера. Автор: Wozlaser Простой тестер гитарного кабеля. Гитарный кабель часто имеет сломанное соединение проводов или неисправное гнездо разъема. Этот простой тестер со светодиодными индикаторами и разъемом для аудиоразъема поможет быстрее обнаружить проблему с кабелем. Простой тестер, который можно сделать самому. Код продукта: K-UTL-02 Производитель: antilog devices Это недорогой набор для самостоятельной сборки, который можно купить и собрать самостоятельно. Простой кабельный тестер с матричным светодиодом, показывающим соединение проводов. Позволяет подключить до 16 проводов. Для покупки перейдите по следующему URL-адресу: Представлено на сайте www.Cable-Tester.com created by Frank Weithner В нашей больнице у нас часто возникают проблемы с компьютерными сетевыми кабелями.
Самодельный тестер гитарного кабеля Схема тестер гитарного кабеля Самодельный тестер гитарного кабеля
Wirescanner Wirescanner Kit
https://www.midiphy.com/en/shop-details/203/93/midiphy-wirescanner-full-kit-midiphy-wirescanner-cable-tester-idc- micromatch-ribbon-cable-diagnostics-eurorack Ознакомьтесь с нашими простыми инструментами для тестирования кабелей
Тестер кабеля LAN от Frank
Сделай сам Тестер кабеля локальной сети
Тестер сетевого кабеля
Кабели рвутся из-за плохого
качество материала или плохая установка или были погрызены животными. Новый установленный кабель тогда не работает, потому что обжатый
вилки не имеют контакта или последовательность проводов неправильная.
С помощью следующего небольшого тестера теперь мы можем легко проверить сетевой кабель LAN (RJ45, RJ11) на целостность, короткое замыкание и новый собранный кабель.
кабели можно проверить на правильную последовательность проводов. Тестер также полезен для определения правильного кабеля, когда несколько
идентичные кабели существуют.
Этот тестер питается от перезаряжаемой батареи мобильного телефона. У этого есть другие преимущества:
Здесь, в Танзании, аккумулятор для мобильного телефона дешевле и его легче достать.
чем батарея 9В.
Аккумулятор можно перезаряжать.
Никому больше не нужно покупать аккумулятор.
Аккумулятор вклеен в корпус, чтобы никто не мог вынуть
батарея.
(Здесь батареи всегда исчезают и используются для других целей.)
Функция
Сетевой кабель состоит из 8 проводов плюс иногда экран. Эти 9 соединений должны быть проверены одно за другим, иначе
короткое замыкание между двумя или более проводами не может быть обнаружено. Это последовательное тестирование выполняется автоматически мультивибратором и переключателем
регистр. В принципе, схема представляет собой бегущую лампочку с кабелем LAN между ними. Если один провод отсоединен, загорается соответствующий светодиод.
не загораться. Если два провода имеют короткое замыкание, загораются два светодиода, и если провода перепутаны местами, последовательность светодиодов также будет изменена.
Сигнал синхронизирует делитель декадного счетчика 4017. В результате выходы последовательно переключаются с низкого уровня на высокий.
Выход 9 (11) подключен к Сбросу (15), так что счетчик снова запускается с начала при достижении выхода 9. Обратите внимание, что
только активный выход имеет высокий уровень сигнала, а все остальные низкий, что означает потенциал земли.
Аккумулятор
Эта версия предназначена для аккумулятора мобильного телефона NiMH 3,7 В.
Вы можете взять любую батарею, если ее напряжение выше 3,0 В. Ниже этого напряжения микросхемы больше не работают.
Можно также использовать обычную батарею на 9 В, но тогда все последовательные резисторы для светодиодов должны быть заменены с 47 Ом на 470 Ом.
Для зарядки аккумулятора можно взять любое (мобильное) зарядное устройство, главное, чтобы выходное напряжение было выше напряжения аккумулятора.
Я заряжаю свое устройство через USB-кабель (потому что компьютеры здесь пропадают не так часто, как зарядные устройства для мобильных телефонов…). Ты можешь взять то, что вы можете получить, но зарядный резистор должен быть адаптирован к напряжению зарядного устройства и аккумулятора.
По закону Ома расчет следующий:
| Резистор = падение напряжения на резисторе / ток через резистор R = (V зарядное устройство — V аккумулятор ) / зарядный ток |
Зарядный ток должен составлять 1/10 емкости аккумулятора, что соответствует 14 часам зарядки.
У меня аккумулятор 700 мАч.
Получается зарядный ток 70 мА.
(Обратите внимание, что аккумуляторы NiHM чувствительны к перезарядке. Убедитесь, что время зарядки не превышает 14 часов, иначе аккумулятор нагреется. Теплый аккумулятор уже полностью заряжен и должен быть отключен.)
| R = (5 В — 3,7 В) / 0,07 А R = 18,6 Ом |
Следующий возможный резистор равен 18 Ом. Я нашел только 22 Ом. Нет проблем, я буду заряжать немного дольше.
А как насчет мощности? Достаточно ли большой резистор W?
| P = V резистор x I P = 1,3 В x 0,07 A P = 0,09 Вт |
Да, можно взять самый маленький резистор.
Сборка
Конструкция в принципе несложная.
