Вентилируемые фасады своими руками: советы профессионалов

Содержание статьи:

Навесные фасады не только придают зданию эстетичный внешний вид, но и значительно увеличивают срок его эксплуатации.

Дом становится гораздо теплее и комфортнее. Неудивительно, что системы навесных фасадов становятся всё более популярными. Ведь благодаря их конструкционным особенностям в качестве облицовки можно использовать любой материал: металл, стекло, плитку, керамогранит.

Облицовка крепится на обрешетку, под которой находится утеплитель и слой воздуха. Вся эта многослойная конструкция оберегает стены здания от воздействий внешней среды: мороза, солнца, осадков и ветра. Кроме того, вентилируемые фасады значительно улучшает звукоизоляцию и предоставляет владельцу жилья широкие дизайнерские возможности.

Как самостоятельно сделать навесной фасад

Вентилируемые конструкции прочно завоевали городскую застройку, и всё чаще встречаются в частном секторе. Многие владельцы частных домов и коттеджей пытаются сделать монтаж своими руками. Чтобы фасад отличался надежностью и долгим сроком службы, ничем не уступая системам, сооруженным руками профессионалов, следует грамотно подбирать материалы и ни на шаг не отступать от инструкции.

Выбор материалов

Для прочности и надежности конструкции немаловажное значение имеет металлический профиль. Поэтому, чтобы монтаж фасада своими руками прошел успешно, необходимо подбирать сочетающиеся друг с другом профиль и облицовку. В частности, такие тяжелые материалы, как керамогранит и искусственный камень, требуют мощных стальных профилей крупного диаметра. Для более легких материалов, вроде алюминиевых листов и фиброцементных плит, подойдут профили из алюминия.

Не стоит экономить на направляющих профилях и кронштейнах.

Обращайте внимание на их толщину, прочность и размер ребер жесткости. Несущие конструкции должны совпадать с проектными требованиями и выдерживать необходимые нагрузки.

Проведение монтажных работ

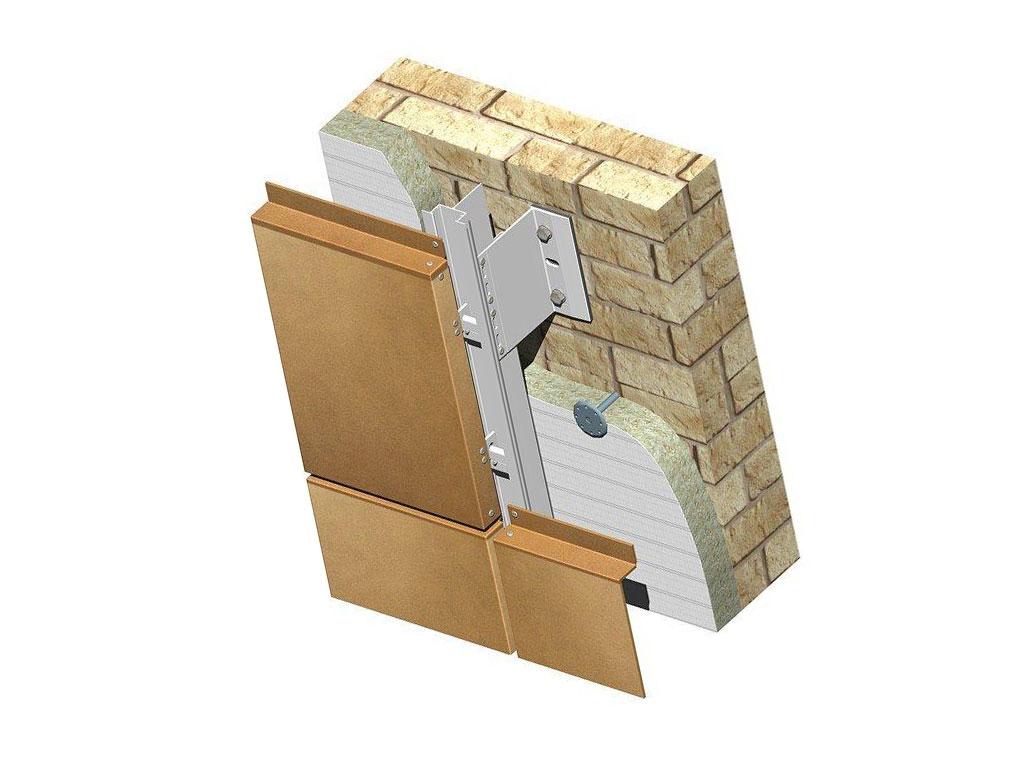

Из чего состоит вентилируемый фасад.

Вентилируемые фасады представляют собой довольно сложную многослойную систему, и даже при небольших погрешностях срок службы фасада может значительно сократиться. Поэтому при выполнении работ своими руками, строго соблюдайте технологию монтажа.

Когда все подготовительные работы проведены и на внешних стенах здания отмечены места крепления кронштейнов, можно приступать к бурению отверстий. Кронштейны крепятся к стене анкерами, устойчивыми к коррозии. Анкерные дюбели закручиваются шуруповёртом. Для дополнительной прочности анкеры прикрепляются через шайбу. Чтобы защитить узел от коррозии, после установки шляпку анкера можно закрасить.

Следующим этапом, после монтажа несущих профилей, устанавливается термоизоляция. Утеплитель, протянутый в один или два слоя (в зависимости от климатических условий), крепится на фасаде с помощью пластиковых анкеров. Он защищает здание от влажности, перепадов температур, ветра и шума. Поверх утеплителя протягивается влаго- и ветрозащитная пленка.

Проводя монтаж своими руками, не забывайте крепить полотна защитной мембраны внахлест.

На следующем этапе проводится монтаж вертикальных направляющих профилей, которые крепятся к регулирующим кронштейнам при помощи заклепок. Профиль следует устанавливать свободно, чтобы он мог перемещаться и компенсировать деформации, возникающие от перепада температур. После установки противопожарных отсечек осуществляется монтаж выбранной облицовки.

Как не допустить ошибок

Если на этапе проектирования и установки вентилируемого фасада возникли какие-либо погрешности, то позже они неизбежно аукнутся проблемами. Наиболее распространенная ошибка — это закупорка воздушной прослойки из-за открепившейся влагозащитной пленки или выпавшего утеплителя. Они намокают, искривляются, и приходится тратиться на ремонт или всё переделывать.

Во время установки навесных систем своими руками не используйте непригодные, деформированные или поврежденные материалы. Иначе нарушится работа всей системы. Не экономьте на профилях, облицовке и утеплителе. Если речь идет о вентилируемом фасаде, то лучше переплатить, потому что качественные составляющие гарантируют долгую и надежную эксплуатацию.

При установке навесного фасада не используйте гипсокартон. Выбирайте только высококачественный утеплитель, иначе очень скоро потребуется его замена. Кроме того, не следует монтировать вентилируемый фасад из композитных материалов, поскольку они весьма горючи.

Несколько советов от мастеров

  1. При выполнении монтажа вентилируемого фасада для дома своими руками очень важно грамотно составить проект. Не пренебрегайте им. Он поможет спланировать бюджет, эффективно провести монтаж и, возможно, даже облегчит работы.
  2. При выборе крепежа важно испытать дюбели на прочность.
  3. Помните, что дома из неплотных материалов, вроде пустотелого кирпича и пенобетона, не подходят для монтажа навесных фасадов.
  4. Внимательно читайте инструкцию, которая обычно сопровождает теплоизоляционные плиты для вентилируемых систем. Главное — изменять вертикальный шов, чтобы каждый новый ряд утеплителя смещался относительно предыдущего.
  5. При установке кронштейнов, утеплителя и облицовки внимательно следите за показаниями приборов. При длине фасада десять метров погрешность в полсантиметра уже считается браком.
  6. Не используйте перфоратор для сверления отверстий под дюбели.
  7. Если под каждый кронштейн установить специальную прокладку, можно существенно уменьшить потери тепла. Кроме того, специальный зазор помогает избежать деформации системы во время эксплуатации.

Подводя итоги, можно сказать, что при соблюдении инструкций и правил, монтаж навесных фасадных систем вполне реально выполнить своими руками. Если же вы сомневаетесь в своих силах, то проведение работ лучше доверить профессионалам.

Вентилируемый фасад своими руками: какие материалы выбрать

На данный момент существует огромное количество вариантов облицовки строений, а строительный сегмент рынка наполнен разнообразными расходниками для проведения данных работ. Помимо этого нужно помнить, что один и тот же материал может использоваться в различных технологиях. Сейчас люди все чаще монтируют вентилируемый фасад своими руками. Данный метод отделки обеспечивает одновременное решение множества проблем, а сам по себе довольно прост. В этой статье мы рассмотрим устройство вентилируемого фасада и особенности его монтажа.

Вернуться к содержанию

Особенности технологии

Перед тем, как приступать к работам по установке следует разобраться в самой технологии вентилируемого фасада. Она предполагает укладку теплоизоляционного слоя между финишным покрытием и стеной. Свое название технология получила из-за зазора, позволяющего воздушным массам беспрепятственно циркулировать.

Вентилируемый фасад с клинкерной плиткой

Вернуться к содержанию

Подготовительный этап

Первые шаги очень важны и стоит обратить на них особое внимание, чтобы в процессе монтажа не возникло неприятных сюрпризов. На данном этапе работ требуется:

  • идеально выровнять обрабатываемую поверхность;
  • подготовить все расходные материалы и инструменты;
  • пройти теоретическую подготовку.

Важно знать! Утеплителем в этой конструкции могут служить самые разнообразные материалы, но самым подходящим остается пенопласт. Минеральная вата также демонстрирует высокие эксплуатационные и теплоизоляционные показатели, но во влажной среде ее использовать не стоит, поскольку мокрый материал теряет свои полезные свойства в отличие от пенопласта.

Вернуться к содержанию

Работы по установке

Перед началом всех работ следует четко определиться с внешним видом будущего фасада, приобрести подходящие вам по цене и качеству материалы, выставить строительные леса, запастись расходниками и инструментами, которые могут потребоваться перед установкой.

Схема разметки

Важно знать! При создании вентилируемого фасада необходимо соблюдать указания производителя, которые находятся на упаковке.

Технология монтажа вентилируемого фасада предполагает наличие следующих инструментов и расходников:

  • строительный уровень;
  • отвесы и правило;
  • шуруповерт, дрель, а в идеале перфоратор;
  • болгарка со шлифовочной насадкой; нож, ножницы для металла;
  • уголок, рулетка;
  • молоток;
  • сверла для бетона (10 мм) и для металла (4мм), прокладки из паронита, анкера и пластиковые дюбели;
  • металлические профили и крепежи;
  • теплоизоляционный материал;
  • планки и откосы;
  • облицовочная плитка.

После завершения подготовительных работ и подготовки всего необходимого начинается установка вентилируемых фасадов.

Первым шагом станет нанесение разметки по всему периметру постройки. Для этого следует провести горизонтальную линию снизу стеновой поверхности по цокольному уровню и боковые вертикальные разметки для маяков. После этого нужно вооружиться рулеткой и строительным уровнем для отметки всех точек, на которых будут крепиться металлические профили.

Нанесение разметки

Расстояние между профилями напрямую зависит от габаритов облицовочного материала. После этого требуется определить вертикальные линии посредством отвесов и произвести разметку мест установки кронштейнов.

Теперь по отмеченным местам на стене постройки необходимо просверлить отверстия с помощью ударной дрели или перфоратора. Затем поставить на кронштейны прокладки из паронита и установить их в данные отверстия. Все кронштейны следует монтировать вертикально. Нижний ряд кронштейнов необходимо устанавливать горизонтально максимум в полуметре от уровня грунта.

Это делается для лучшей циркуляции воздушных масс. Монтаж нижнего ряда кронштейнов необходимо проводить по горизонтальной линии, идущей по всему периметру строения.

Как уже говорилось выше, монтаж навесных вентилируемых фасадов своими руками предполагает наличие теплоизоляционного слоя.

Крепление для вентилируемого фасада

Важно знать! В данном случае лучше приобрести теплоизоляционный материал в виде плит, а не рулонов.

Чаще всего в качестве теплоизоляционного материала используют минеральную вату, это объясняется экономичной стоимостью материала, но в условиях повышенной влажности лучше использовать пенопласт или пенополистирол. В места касаний с крепежными элементами утеплитель необходимо аккуратно прорезать ножом.

Очень часто во время этой процедуры наружу выпадает фрагмент термоизоляционного материала, его нужно вернуть на место, поскольку цельная структура утеплителя обеспечивает сохранность тепла. Прикреплять утеплительный материал к основанию необходимо посредством грибовидных дюбелей.

Перейдя по ссылке http://vse-postroim-sami.ru/materials/flooring-tile/6879_ukladka-fasadnoj-klinkernoj-plitki-instrukciya-po-montazhu-svoimi-rukami/, вы найдете инструкцию по укладке клинкерной плитки. В этой статье содержится информация о фасадных термопанелях. Возможно, вас также заинтересует статья про остекление фасадов.

Для этого необходимо через утеплитель просверлить отверстие в стене, после чего вбить в него дюбель, на одну утеплительную плиту нужно расходовать по два крепежных элемента. Если вы приобрели многослойный материал, то его необходимо укладывать внахлест, чтобы избежать возникновения стыков. С помощью этого метода вся постройка зашивается утеплителем.

Если термоизоляционный материал, который вы выбрали не защищен от влаги, то придется дополнительно установить специальный защитный слой. Он представляет собой пленочную мембрану, которой накрывают слой утеплителя. В нижней части стены эту пленку следует подвернуть под термоизоляционный слой и закрепить ее теми же пластиковыми дюбелями.

Укладка теплоизоляционного слоя

В тех местах, где сходятся кронштейны, следует сделать прорезы на пленке. Очень важно правильно уложить мембрану, чтобы в итоге пленка не была повреждена, смята и на ней не было складок. Как правило, пленка продается фрагментами небольших размеров, поэтому стыков не избежать. По бокам можно делать небольшой нахлест для большей уверенности, но с верхними дела обстоят иначе. Край нижнего фрагмента пленки необходимо затыкать под следующий. Это делается для того, чтобы образовавшийся конденсат стекал снизу вверх и не попадал на утеплительный слой.

После укладки термоизоляционного слой и, если есть такая необходимость, защитной пленки, следует приступить к установке несущей конструкции. Толщина фрагментов каркаса определяет зазор для циркуляции воздушных масс между термоизоляционным слоем и облицовкой вентилируемого фасада. Первым делом необходимо поставить угловые профили на угловые крепежные детали соответственно. После чего в профиле следует сделать отверстия, которые должны быть расположены точно так же, как и на кронштейне, и заклепать. С помощью данного метода нужно установить все профили.

Важно знать! При установке профилей следует помнить, что для цоколя металлические конструкции должны ставить в горизонтальном положении. Г-образные изделия следует монтировать по центру будущих облицовочных плит, а также по периметру дверных и оконных проемов. Т-образные элементы необходимо монтировать в тех местах, где облицовочные плиты буду касаться друг друга.

В случае возникновения необходимости нарастить металлопрофиль, это процедуру следует проводить за пределами кронштейна. То есть, на кронштейнах необходимо закрепить два элемента, на точку прикосновения необходимо наложить специальную шину.

Установка финишного покрытия

Завершающим этапом монтажных работ является установка облицовки. Эту операцию следует начинать с установки откосов для проемов. Методы установки облицовочных элементов могут значительно отличаться друг от друга, это зависит от используемого материала, к примеру, алюминиевую облицовку можно ставить сразу на профили несущего каркаса, а изделия из камня или же керамогранита устанавливаются при помощи кляммеров. Теперь вы знаете, как сделать вентилируемый фасад в общих чертах. Далее мы более детально рассмотрим нюансы фасадных работ.

Вернуться к содержанию

Установка облицовочных плит

Данную операцию можно проводить двумя способами – бесшовным и со швами. Метод монтажа зависит и типа используемого материала. В любом случае, фасадные элементы необходимо монтировать от нижнего края. Если вы используете изделия из композитных материалов, первым делом необходимо установить концевые кляммеры, причем сделать это по нижней грани.

Схема вентилируемого фасада с сайдингом

Каждую крепежную деталь следует закрепить специальным крепежным элементом. Фрагмент фасадного материала нужно класть на два концевых кляммера, а сверху монтировать два рядовых крепежа. С помощью этой системы необходимо уложить весь первый ряд. Делать это нужно крайне аккуратно, поскольку остальные ряды будут опираться на него, и оплошности здесь недопустимы. Все последующие ряды устанавливаются немного проще. Нижний край необходимо вставить рядовой кляммер, а сверху плита фиксируется таким же крепежным элементом.

Если вы решили в качестве облицовочного материала использовать металлические изделия, то метод их монтажа зависит от наличия замков. Для того, чтобы сделать всю конструкцию более прочной необходимо нанести двусторонний скотч на металлический профиль, а уже после этого монтировать облицовку. Если изделия с замком, то нужно ставить их одна за другой, скрепляя, собственно, этим замком. Простые облицовочные кассеты крепятся напрямую к профилю несущей конструкции на саморезы или заклепки.

Фасадные работы с фиброцементым материалом осуществляются открытым или скрытым методом, в качестве крепежных деталей здесь выступают заклепки или саморезы.
Теперь вы знаете, как установить вентилируемый фасад самостоятельно, и если полностью уверены в своих силах, а также обладаете некоторым опытом строительных работ, то можно смело браться за инструмент, но если это не так, лучше обратиться к специалистам или найти квалифицированного знакомого, который поможет вам.

Фасад из металлопрофиля

Вернуться к содержанию

Какие материалы выбрать

Перед тем, как крепить вентилируемый фасад на стены своего дом, лучше побольше узнать о материалах, которые используются для данных целей и сделать оптимальный выбор. Действительно качественный материал при условии правильного монтажа прослужит не одно десятилетие.

Вернуться к содержанию

Материал для несущей конструкции

Это один из самых важных вопросов, поскольку несущая конструкция – это основание всего фасада, которое должно быть надежным, в противном случае вся конструкция рухнет. Каркас необходимо надежно закрепить на наружных стенах постройки и при этом учесть вес облицовочного материала, чтобы избежать деформаций металлических профилей.

Материал для каркаса зависит от материала для фасадных работ. Фахверк, в большинстве случаев, состоит из профилей с антикоррозийным покрытием, к примеру:

Каркас из профиля

  • алюминиевые изделия;
  • профили из нержавеющей стали;
  • детали из оцинкованной стали;
  • элементы из легированных сплавов.

Также могут присутствовать элементы из антисептированного дерева. Профили изготавливаются в разных формах для любых фасадов.

Вернуться к содержанию

Теплоизоляционные материалы

В качестве теплоизоляционного материала могут быть использованы минеральная вата, пенопласт, пенополистирол, стекловолокно двухслойные утеплительные системы.

Данные материалы должны отвечать следующим требованиям:

  • устойчивость к температурному воздействию;
  • возможность использования в различных климатических зонах;
  • высокая пропускная способность для пара;
  • адекватная цена;
  • легкость в установке и эксплуатации.

Строительный сегмент современного рынка наводнен самыми разными материалами, которые можно использовать для создания вентилируемого фасада, среди них:

Утепление вентилируемого фасада

  • металлические облицовочные плитки с полимерным верхним слоем;
  • изделия из деревянных волокон;
  • плитки из винила;
  • облицовочные плитки из различных полимерных материалов;
  • фасадные изделия из пенного полиуретана;
  • сэндвич-панели;
  • изделия из фанеры;
  • фиброцементные плитки;
  • плитки из камня;
  • стеклянные изделия.

Вернуться к содержанию

Несколько советов по монтажу

Во время проектирования и самой установки данных конструкций неизбежно возникнут некоторые неточности, которые впоследствии значительно сократят срок службы всей конструкции. Чтобы избежать этого, необходимо придерживаться следующих рекомендаций от специалистов в данной области.

Для максимально длительного срока эксплуатации и приятного внешнего вида вентилируемого фасада необходимо создать качественный проект. Он поможет корректно спланировать все работы, а проектные расчеты отразят необходимые затраты.

Во время покупки крепежных деталей, лучше подвергать их всяческим нагрузкам для проверки износостойкости. Это позволит вам заранее получить некоторые сведения об этих деталях и выяснить, какие именно стоит купить.

Вентилируемый фасад из кераогранита

Вентилируемые фасады нельзя устанавливать на внешних поверхностях строений, построенных из пустотелого кирпича, пенобетонных блоков и любых других материалов, имеющих похожую структуру.

Теплоизоляционный материал оснащается пошаговой инструкцией, которой необходимо неукоснительно следовать во время монтирования.

При монтаже крепежных деталей следует учитывать уровень. Если мы имеем дело с десятиметровым фасадом, то погрешность в 5 миллиметров может обернуться значительными проблемами.

Для рассверливания отверстий для дюбелей следует пользоваться дрелью, а не перфоратором.

Уплотнители, которые ставятся между крепежными деталями и поверхностью стены, необходимы для снижения возможных потерь тепла и защиты от появления деформации несущей конструкции после определенного срока эксплуатации.

Для достижения максимального визуального эффекта и создания прочной и надежной конструкции, необходимо следовать вышеизложенной инструкции и советам, главное помнить, что нюансы в строительстве – это самое важное.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

выбор материала и порядок работ

Вентилируемые фасады — одно из наиболее популярных решений для частного дома. Они позволяют обеспечить прекрасный внешний вид и эффективное утепление, избежав проблем с отсыреванием утеплителя и стен. Из чего лучше сделать обрешетку?

Чем утеплить стены, чем облицевать? Давайте разбираться.

Проветриваемый фасад

Общая информация

Что представляют собой в общем случае навесные фасады? Зачем они нужны?

Дело в том, что декоративная облицовка стен в идеале должно быть паропроницаемой.

В процессе жизнедеятельности человек выделяет в окружающую среду много влаги; душ, приготовление пищи и прочие бытовые операции тоже увеличивают влажность воздуха. Часть влаги покидает здание через вентиляцию; часть — через поры в материале стен.

Полезно: паропроницаемость материала стены должна увеличиваться изнутри наружу. Это общее правило для всех типов покрытия. Его нарушение не грозит катастрофами вселенского масштаба; но долговечность стен и их теплоизолирующие качества пострадают.

Вместе с тем зданию необходимо обеспечивать полноценную защиту от дождя. Причем желательно, чтобы стена не намокала снаружи: при этом ее разрушение многократно ускоряется.

На лицо логическое противоречие. Однако есть простое решение: вынести защитное покрытие фасада на некоторое расстояние от капитальной стены и обеспечить проветривание пространства под ним. Именно такая конструкция и будет простейшим требуемым облицовочным материалом.

Строение системы

Устройство

Принципиальная схема

Схема такова:

  1. Непосредственно к стене крепится фасадный утеплитель.
  2. Его закрывает от разрушения сильным ветром паропроницаемая пленка — так называемый ветробарьер. Она же выполняет функцию гидроизоляции, прикрывая утеплитель от струй воды при сильном косом дожде, способном проникнуть под декоративный слой.
  3. Затем идет воздушная прослойка, которая, собственно, и служит вентиляции покрытия. Ее рекомендуемая ширина — около 4 сантиметров.
    Разумеется, для полноценной циркуляции воздуха внизу и вверху стен необходимы продухи того же размера.
  4. Наружный слой — декоративное покрытие. Кроме придания привлекательного внешнего вида, оно обеспечивает защиту утеплителя от механических повреждений и от осадков.

Таким образом, можно назвать три основные составляющие элемента:

  • Утеплитель.
  • Обрешетка, на которой держится покрытие.
  • Собственно декоративное покрытие.

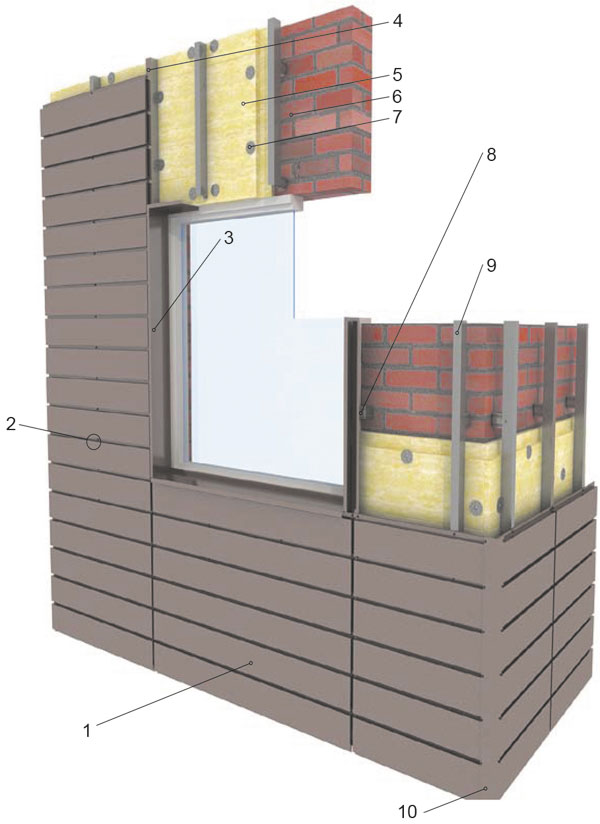

схема конструкции

Выбор материалов

Утеплитель

Какие варианты материала для утепления могут применяться?

  • Пенопласт. Он обеспечивает прекрасную теплоизоляцию, примерно в полтора раза более эффективную по сравнению с минеральной ватой той же толщины. Кроме того, пенопласт негигроскопичен и, соответственно, не боится влажности.
    Оборотная сторона этого его свойства — низкая паропроницаемость. Слой пенопласта станет почти непреодолимым барьером для пара.
  • Экструдированный пенополистирол и пенополиуретан несколько прочнее механически, что, впрочем, не дает ощутимых выгод в плане утепления.
    При этом их цена заметно выше, чем у пенопласта. С паропроницаемостью и здесь все печально.
  • Наконец, минеральная вата. Паропроницаемость и стоимость материала делают ее наиболее популярным утеплителем.
    Летучесть волокон вне жилых помещений не представляет проблемы; от разрушения воздушными потоками ее, как мы помним, защитит ветробарьер.

Полезно: базальтовая вата — лучший утеплитель благодаря своей жесткости и тому, что она практически не слеживается со временем. Лучше приобретать утеплитель не в рулонах, а плитами.

Навесной утеплитель
Обрешетка

В ее качестве может применяться деревянный брусок размером от 40х40 мм или оцинкованный профиль для гипсокартона. Для того, чтобы нивелировать расстояние от стены, чаще всего используются оцинкованные подвесы от той же профильной системы.

Декоративное покрытие

Не станем перебирать альтернативные варианты, просто укажем на очевидного чемпиона.

Виниловый сайдинг сочетает весь спектр самых полезных качеств, которые, собственно, и делают его наиболее популярным облицовочным материалом:

  • Он дешев. Куда дешевле металлосайдинга, керамогранита и клинкерной плитки.
  • Он легко обрабатывается. В частности, режется обычной ножовкой.
  • Виниловый сайдинг имеет небольшой вес, что позволяет применять его с каркасными домами на ленточных и столбчатых фундаментах.
  • При этом фасад, облицованный сайдингом имеет весьма привлекательный внешний вид, который могут разнообразить как цвета, так и разные фактуры поверхности панелей.
Вариант отделки

Монтаж

Как монтируются вентилируемые системы своими руками?

Вот примерная инструкция по порядку работ.

  • Собирается вертикальная обрешетка. Шаг — на пять сантиметров меньше ширины плит утеплителя. Они должны вставляться между профилями или брусками враспорку.
    Чтобы убедиться, что вся обрешетка находится в одной плоскости, легко использовать натянутые между крайними ее элементами нитки.

Важно: обрешетка обязательно должна опоясывать все углы и проемы, оконные и дверные.

  • Между элементами обрешетки враспорку вставляются плиты утеплителя. Затем они укрываются ветробарьером с перехлестом горизонтальных полос на 10 сантиметров. Первыми подшиваются нижние полосы.Монтаж утепления

    Для создания вентиляционного зазора ветробарьер подшивается слегка утопленным в проемы между элементами обрешетки. Альтернатива — набивка поверх основного бруска и ветробарьера рейки контробрешетки.

  • По готовой обрешетке с утеплением крепится сайдинг. Не забудьте, что поливинилхлорид имеет большой коэффициент теплового расширения. Панели никогда не фиксируются жестко или внатяжку.
    От краев панели до ближайшего упора должно оставаться не менее пяти миллиметров свободного пространства. Кроме того, крепеж должен позволять панели провисать и свободно двигаться в горизонтальной плоскости.
Панели сайдинга должны свободно висеть на креплениях. Жесткая фиксация недопустима

Заключение

Если какие-то моменты остались непонятными — возможно, ясность поможет внести видео в конце статьи.

Успехов в строительстве!

Вентилируемый фасад своими руками

Все мы часто сталкиваемся с термином вентилируемый фасад, но не каждый представляет себе, что это такое. По своей сути – это многослойное покрытие для наружных стен здания, основной задачей которого является утепление и одновременно вентиляция всего фасада. Главный принцип любого вентилируемого фасада – наличие воздушной прослойки между слоем утеплителя и финишным покрытием. Это обстоятельство обеспечивает беспрепятственный доступ воздуха к стенам здания, позволяя им «дышать». Влагообмен производится настолько естественно, что не образуется ни капли конденсата, способного негативно отразиться на материале стен. Чтобы создать вентилируемый фасад своими руками, необходимо знать о нем все и изучить все премудрости его монтажа.

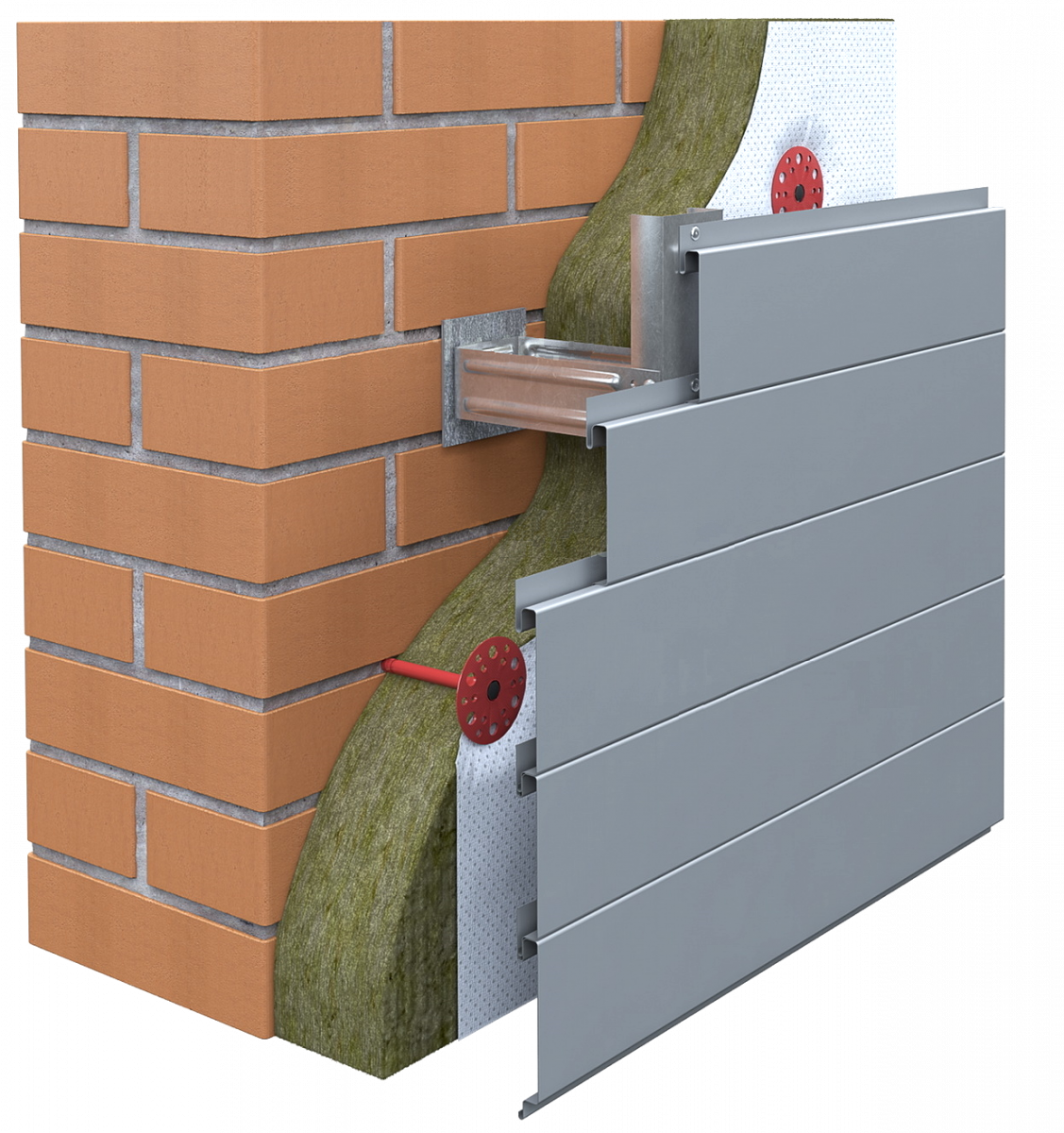

Иллюстрация навесного вентилируемого фасада с утеплителем из минеральной ваты и финишным покрытием из стеновых фасадных панелей.

Существует большое количество материалов, как для утепления, так и для финишного покрытия вентилируемых фасадов. Нам следует ознакомиться с основными из них.

Из чего делают современные вентилируемые фасады

Сегодня в отделке внешних стен зданий применяются не только традиционные в этой сфере материалы, но и специально разработанные для вентилируемых фасадов. Отметим несколько из них, которые используют практически повсюду:

• Композитные материалы, представляющие собой пластиковые листы толщиной 2 мм, которые обрамляются алюминиевыми накладками. Эти накладки создают весь дизайнерский образ здания.

• Керамогранит. Очень прочный и монументальный материал. Обладает высокой стоимостью, так как помимо самих плит, для его монтажа требуется усиленный специальный каркас. Такой фасад способен выдержать любые воздействия из вне.

  • Панели из фиброцемента, которые являются самым инновационным отделочным материалом. При его производстве применяют нанотехнологии, которые помогли создать специальные гранулы. Они способны отдавать влагу при ее избытке и поглощать при недостатке. Это свойство очень полезно при производстве фасадных материалов. Фибропанели покрыты особым защитным слоем, защищающим их от солнечных лучей. Поэтому такой материал не изменяет свой цвет со временем. По этому поводу гарантия на материал дается около 60 лет.
  • Сайдинг – пожалуй самый известный и популярный фасадный материал. Существует несколько его видов: виниловый, металлический, деревянный. У всех из них есть свои достоинства и недостатки. В свое время это был действительно незаменимый материал при всех его минусах. Сегодня же есть более современные и надежные покрытия для фасадов зданий, чем сайдинг.

    Вентилируемый фасад из самого обычного винилового сайдинга.

  • Фасадные панели. Этот материал сродни сайдингу, но имеет другую форму: квадратную, прямоугольную или вообще неправильную для создания бесшовных покрытий.

    Так выглядят фасадные панели «под каменную кладку».

В общем, выбор достаточно богатый. Все перечисленные материалы легко вписываются в конструкцию вентилируемых фасадов, которые можно создать своими руками. Они обеспечивают долговечность и прочность любым стенам, которые обшиты одним из таких покрытий.

Пошаговая инструкция по монтажу вентилируемого фасада

Любой вентилируемый фасад создается в три основных шага: монтаж каркаса, на который будет устанавливаться вся оставшаяся конструкция, утепление стен современными материалами, облицовка всей поверхности одним из отделочных материалов.

Сооружение несущего каркаса

Вид и мощность несущего каркаса целиком и полностью зависит от типа отделочного фасадного материала. Чем этот материал тяжелее, тем мощнее и жестче должен быть каркас. Например, для керамогранита используют мощные стальные направляющие, которые крепят не только в вертикальном направлении, но и соединяют их между собой горизонтальными перемычками для большей жесткости.

Усиленный каркас для крепления плит из керамогранита.



























Для сайдинга достаточно будет профиля, который применяется для крепления гипсокартона внутри помещений. К стенам профили крепят дюбелями и саморезами на специальные кронштейны. Чаще всего они устанавливаются вертикально и параллельно друг другу от карниза до цоколя. Расстояние между направляющими профилями стараются выдержать таким, чтобы оно равнялось ширине плиты утеплителя. Это делается для удобства его монтажа.

Обычный каркас для монтажа легкого вентилируемого фасада.

В некоторых случаях для легкого сайдинга в качестве направляющих используют обычные деревянные бруски одинаковой толщины. Их можно применять для деревянных стен, что может удешевить всю конструкцию.

Крепление направляющих профилей начинается с одного из углов здания. Вначале крепят кронштейны по всей высоте. Затем на них прикручивают первый профиль. На другом углу здания аналогично крепят второй профиль. При этом стараются расстояние от стены на них уровнять. После этого на одинаковых расстояниях крепят кронштейны по всей оставшейся площади стены, исключая оконные проемы.

Перед креплением на них профилей натягивают между крайними направляющими веревку. Внимание! Если стена более 8 м. в длину, то выравнивание профилей следует производит постепенно небольшими участками. Профили закрепляют саморезами на кронштейнах, регулируя расстояние от стены по веревке. В результате должна получиться единая плоскость. Аналогично собирается каркас для остальных стен. На углах все конструкции скрепляют между собой, что придает целостность всему каркасу.

Монтаж утеплителя для вентилируемого фасада

Выбор способа крепления плит утеплителя к фасаду зависит от того, какой его тип был предпочтен. Под любой утеплитель укладывают пароизоляционную мембрану. Стоит помнить, что это делается обязательно, так как промокший утеплитель полностью теряет свои свойства и больше становится не способным удерживать тепло внутри здания. Значит, все труды ваши будут напрасны. Мембрана укладывается согласно инструкции. Уложенная не той стороной пленка просто бесполезна.

Такой утеплитель, как минеральная или базальтовая вата чаще всего крепят к стенам с помощью специальных пластиковых дюбелей. Они имеют вид полого грибка с очень широкой шляпкой. Отверстия просверливают перфоратором, на глубину 5 – 6 см внутрь стены. В них вставляют грибок, а внутрь него вбивают специальный распорный гвоздь, прижимая утеплитель шляпкой грибка. На 1 м2 используют обычно 6 таких дюбелей.

Пенопласт и пенополистирол чаще всего к стенам приклеивают на клей. Пенопласта делают не менее 2 рядов, что исключает образование мостиков холода. В любом случае все стыки запенивают. Некоторые виды пенополистирола имеют ступенчатые торцы, что позволяет клеить их внахлест. Это лучший вариант жесткого утеплителя. Сверху на утеплитель крепят гидроизоляционную мембрану. Она не позволяет проникнуть влаге извне во внутрь фасада. В результате всех работ, утеплитель должен оказаться полностью упакованным в мешок из мембраны. Попадание внутрь влаги должно быть полностью исключено. При этом мембрана должна обеспечивать вентиляцию фасада. Такими свойствами обладают современные супердиффузные мембраны.

Облицовочные работы

Способ крепления облицовки на каркас зависит от выбранного материала. Проще всего дело обстоит у сайдинга и композитных материалов, которые можно прикрутить к направляющим обычными саморезами, через технологические отверстия в листах. Другие виды фасадных материалов предполагают крепление с помощью особых зажимов. При этом каждый материал имеет свою неповторимую конструкцию. Инструкция по креплению таких зажимов на каркасе прилагается в комплекте поставки облицовочного материала.

Чаще всего монтаж облицовки начинают снизу. Листы материала крепят ряд за рядом, пока не доберутся до карниза здания. На оконных проемах листы обрезают по требуемым размерам. Следует помнить, что главным достоинством вентилируемых фасадов является воздушный слой между утеплителем и облицовкой. Для его создания перед креплением листов облицовки, на направляющие необходимо закрепить так называемую вторую обрешетку. Фасадный материал крепят уже к ней. В результате получается продуваемый направленным потоком воздуха слой.

Схема всего «пирога» вентилируемого фасада.

Когда все плиты закреплены на каркасе, производят завершающий этап монтажа вентилируемого фасада. Для этого закрывают все углы и откосы специальными доборными элементами. Они придают целостность и законченность всей конструкции.

Расчет вентилируемого фасада своими руками

Рассчитаем потребность в материалах для сооружения вентилируемого фасада для одноэтажного загородного дома площадью 80 м2. Исходные данные:

  • Загородный одноэтажный дом из пеноблоков 10Х8 м. Две стены имеют по 2 окна площадью 2 м2. Одна стена с окном площадью 4 м2. Четвертая стена окон не имеет, зато есть дверь площадью 2 м2.
  • Высота стен от фундамента до карниза 3 м.
  • Планируется смонтировать вентилируемый фасад из металлического сайдинга с утеплителем из пеноплекса толщиной 5 см.

Исходя из имеющихся данных, в первую очередь нужно высчитать площадь закрываемой фасадом поверхности. Для этого находим площадь стен и отнимаем от нее сумму площадей всех проемов. S = Sст. – Sпр. Получаем, что S = 2*(10*3) + 2*(8*3) – (2+2+4+2) = 60 + 48 – 10 = 98 м2. Округлив это число, получим 100 м2 закрытой вентилируемым фасадом поверхности. В количественном отношении считать элементы не будем, так как это зависит от конкретного материала и его размеров. Таким образом, нам понадобится по 100 м2 сайдинга, утеплителя пеноплекса, пароизоляционной пленки и гидроизоляции. Число дюбелей должно быть не менее 600, а доборные элементы считаются отдельно по каждому углу и откосу.

Полезные советы по монтажу вентилируемых фасадов

Даже изучив все необходимые инструкции, никто не застрахован от совершения некоторых ошибок. Поэтому предлагаем ознакомиться с некоторыми советами от знающих мастеров:

  • Перед тем как начинать работу по самостоятельному монтажу вентилируемого фасада, необходимо составить хотя бы непрофессиональный проект. Это позволит рассчитать потребность в материалах и делать все поэтапно с контролем качества выполненной работы.
  • При выборе крепежных элементов, нужно проводить их испытание на конкретной поверхности. Это позволит избежать приобретения некачественного крепежа.
  • Не стоит устраивать вентилируемый фасад на стенах, которые выполнены из пустотелых материалов: кирпич или пеноблоки. Это может привести к их разрушению при вбивании дюбелей, а также к проникновению холода внутрь стен.
  • Теплоизоляции монтироваться должна в соответствии с прилагаемой инструкцией. Шов между плитами должен изменяться по вертикали.
  • Установка кронштейнов должна быть очень точной и качественной. Отклонение от уровня всего в половину сантиметра может привести к серьезным неровностям поверхности.
  • Под каждый кронштейн необходимо устанавливать паронитовую прокладку, которая защищает от потерь тепла в помещении. Кроме того, она позволяет компенсировать деформационное движение системы с течением времени.

Соорудить вентилируемый фасад своими руками не так уж и сложно. Главное при этом соблюдать все нормы и строительные правила, принимать во внимание, а не отмахиваться от советов профессионалов и делать все аккуратно, выверяя каждый свой шаг. В этом случае результат будет радовать вас и ваших родных долгое время. Правильно смонтированный вентилируемый фасад улучшит облик вашего дома, создаст в нем тепло и уют, а также поднимет вашу самооценку до справедливого уровня.

Вентилируемый фаса своими руками - особенности конструкции вентилируемого фасада

Существует множество вариантов отделки фасада дома, а современный строительный рынок предоставляет самый широкий спектр материалов для осуществления задумок. Кроме того, нельзя забывать и о том, что один и тот же материал может быть смонтирован по нескольким технологиям. Так, например, всё чаще можно наблюдать, как люди делают вентилируемый фасад своими руками. Такая технология облицовки дома позволяет решить множество проблем сразу и отличается сравнительной простотой осуществления. О том, в чем заключены основные особенности этого процесса и пойдет речь ниже.

Описание технологии

Устройство фасада с отделкой клинкерной плиткой

Для того чтобы в полной мере понять суть предстоящих работ, необходимо в первую очередь несколько слов сказать об особенностях технологии вентилируемого фасада.

В случае следования этой технологии между финишным покрытием и стеной оборудуется слой теплоизоляции, а также небольшой зазор, который позволит воздуху свободно циркулировать внутри обшивки, что не позволит стенам отсыревать.

Что касается того, как сделать вентилируемый фасад, то здесь нужно сразу сказать, что дело это в принципе нехитрое.

Подготовка

Схема разметки

Подготовка к работе играет важную роль и на этом этапе будет необходимо:

  • выровнять поверхность, на которой планируется проведение работ.
  • подготовить все необходимые материалы (утеплитель, пароизоляцию, финишное покрытие), а также инструменты.
  • провести дополнительную теоретическую подготовку. Освежить в памяти определённые нюансы предполагаемой работы часто важнее, чем наличие какого-то инструмента.

Выполнение разметки

В качестве утеплителя, без которого монтаж вентилируемого фасада невозможен, могут быть использованы несколько материалов. Однако наиболее уместным в большинстве случаев будет являться пенопласт. Минеральная вата также неплохой утеплитель, но при воздействии на неё влаги может терять свои эксплуатационные свойства, пенопласт лишен этого недостатка.

Монтаж обрешетки

Крепеж для вентилируемых фасадов

Если все подготовительные этапы работ завершены, то можно приступать к монтажу обрешетки. Для этих целей удобнее всего использовать металлопрофильные рейки и П-образные крепежи.

  1. Сначала размечаются стены. Необходимо по всей их площади выполнить ряд вертикальных линий, по которым будут устанавливаться крепежи и рейки. Для этого можно использовать простой отвес и отбивочный шнур.
  2. По размеченным линиям на расстоянии 1 м друг от друга необходимо установить П-образный крепеж.
  3. По крепежам устанавливаются рейки обрешётки. Здесь важно помнить, что арки окон и дверей требуют «обхода» их периметра дополнительными рейками.

Укладка утеплителя

Утепление пенопластом

Когда обрешетка будет сделана, можно приступать к укладке и закреплению утеплителя. Здесь всё просто — пенопласт режется до необходимых размеров, на него наносится клеящий состав, и затем он вставляется внутрь пространства между рейками. Утеплитель необходимо дополнительно фиксировать, например, «парашютами». Поверх пенопласта укладывается пароизоляционная пленка. При этом нельзя допускать образования зазоров между листами. Фиксировать материал можно с помощью степлера.

Монтаж финишного покрытия

Монтаж гранита

Завершающим этапом работ является монтаж финишного покрытия. Основной нюанс здесь будет заключаться в том, чтобы между материалом покрытия и пароизоляцией оставалось некоторое расстояние. В большинстве случаев достаточно 5–7 мм. В качестве материала, пригодного для обозначенных целей, может быть использован, например, сайдинг или простой металлопрофиль.

Сайдинг

Фасад из металлопрофиля

На этом описание основных этапов монтажа вентилируемого фасада можно считать завершенным. Как видно из изложенного выше текста, справиться с задачей вполне можно без привлечения наемных специалистов.

Керамогранитный вентилируемый фасад

Видео

Монтаж вентилируемого фасада «Краспан»:

своими руками, технология устройства, конструкция, требования по установке

Содержание:

  1. Преимущества и недостатки вентфасадов
  2. Выбираем материалы
  3. Конструкция вентилируемого фасада: как делать монтаж своими руками?
  4. Что остается еще добавить?

Капитального ремонта может потребовать любой фасад, но сегодня, планируя ремонтные работы, важно найти самый оптимальный вариант, то есть жилой дом, коттедж, дача, офисное помещение должны не только выглядеть изысканно, но и защищать от ветра, любого другого вида непогоды. А для этого защитить от воздействия внешней среды нужно сам фасад.

Решить эту проблему поможет вентилируемый фасад, который давно завоевал позиции на строительном рынке Европы, а в последнее время с успехом подтверждает свою репутацию в России.

Преимущества и недостатки вентфасадов

Чтобы понять все преимущества данной системы защиты внешних стен помещений, нужны знания устройства вентилируемого фасада, где важны многие характеристики: материал и толщина стен, самого предполагаемого ноу-хау, его конструкция.

Во-первых, вентилируемые фасады можно использовать и для новостройки, и для ремонта старых, довольно подержанных зданий, которые не только приобретут эстетичный внешний вид, но и надежно будут защищены от влияния внешних факторов.

Примером может служить Софийский собор в Киеве, стены которого возведены по такому принципу. Во-вторых, вооружившись необходимыми знаниями, сделать вентилируемый фасад можно своими руками, а это сэкономит средства и время.

Вентилируемые фасады — это уникальная разделительная прослойка между наружной стеной и внешней средой, конструкция которой дает возможность воздуху постоянно циркулировать между стеной и внутренней поверхностью системы защиты фасада посредством внутренней воздушной прослойки.

Происходит это таким образом. Конструкция плит не дает возможности впитываться влаге в основание фасада. Она накапливается на наружной поверхности и быстро испаряется.

Дому, защищенному подобным образом, не страшна и летняя жара, ведь воздушная прослойка сохраняет температуру, достигнутую в помещении. Толщина конструкции вентилируемого фасада может регулироваться индивидуально.

Кроме того, вентилируемые фасады довольно долговечны: ни штукатурка известковым раствором, ни шпаклевка и окрашивание стен не послужат вам более 5 лет, в то время как новая система защиты позволит забыть о фасаде лет на 50.

А при выборе качественных материалов срок службы можно продлить до 100 (!) лет. Это самый важный аргумент, оправдывающий затраты на покупку и монтаж плит, когда дом 10х10 при современных рыночных ценах обойдется приблизительно в 10 тысяч.

Но игра стоит свеч, тем более что вентилируемый фасад своими руками поможет существенно сэкономить средства. Ко всему этому вентилируемые фасады имеют высокие звукоизоляционные качества, жароустойчивость, возможность использовать самые разнообразные отделочные материалы и проводить монтаж круглый год.

Выбираем материалы

Конструкция вентилируемого фасада являет собой облицовочный материал, зафиксированный на металлический каркас, прикрепленный к стене. В отдельных случаях между облицовкой и самим фасадом предусматривается утеплительная прослойка.

Но в любом случае воздух свободно циркулирует между стеной и облицовочным материалом, убирая лишнюю влагу. Чтобы воздух не выдувался, материал покрывается паропроницаемой и ветрозащитной пленкой — мембраной.

В зависимости от того, какой материал облицовки использован, вентилируемые фасады имеют несколько марок и моделей:

  1. ФАССТ. Это фасад, облицовка которого изготовлена из асбестоцементных или виброцементных плит, внешняя поверхность их может быть декорирована. Технология изготовления таких плит позволяет использовать их для высотных кирпичных, каменных зданий, монолитных ограждений. Они незаменимы при капитальном ремонте, поскольку позволяют надежно укрепить стены. Их толщина может регулироваться, что следует учитывать при выборе подобной отделки здания с непрочным фундаментом, зато такие вентилируемые фасады можно легко установить своими руками, особенно если выбрать качественный материал.
  2. ФАССТ-К. Основные плиты изготовлены из керамогранита. Конструкция предусматривает видимые крепления, но стойка к внешним повреждениям и выцветанию. Такие вентилируемые фасады довольно дорогие, но самые долговечные, незаменимые при строительстве и ремонте больших помещений, легкие в монтаже.
  3. ФАССТ-П. Листовые материалы, из которых изготовлены такие вентилируемые фасады, дает возможность применять их для любого строительства и реконструкции. Они доступны в плане «цена-качество», у них разная длина и толщина, технология их монтажа довольно простая, что позволяет легко установить подобный навесной фасад своими руками.
  4. ФАССТ-КОМ. Кассеты облицовки изготовлены из композитных материалов, которые устойчивы к выцветанию и долговечны, но дорогие, поэтому используются для отделки деловых центров.
  5. ФАССТ-КТ. Конструкция состоит из керамогранитных плит, применяется для отделки самых разных помещений.

Конструкция вентилируемого фасада: как делать монтаж своими руками?

Вентилируемые фасады из стального профилированного листа с полимерным покрытием довольно популярны среди потребителей со средним уровнем достатка.

Стоит с полной ответственностью подойти к выбору стройматериалов, чтобы обеспечить прочность системы и обойтись минимальными тратами.

Этого можно добиться, если выбирать как каркас под вентилируемые фасады тонкостенные профили. Листы можно подогнать под необходимый размер, но лучше все же брать немного длиннее, поскольку всегда легче отрезать, чем наращивать.

Листы более 120 см будут парусить, что снизит их долговечность и усложнит монтаж своими руками. Толщина выбирается исходя из требований к конструкции.



Инструменты, необходимые для работы:

  • перфоратор и шуруповерт;
  • ножницы по металлу;
  • уровень;
  • отвес;
  • молоток и киянка;
  • болгарка или углошлифовальная машинка;
  • стремянка.

Кроме собственно профилированного стального листа, вам понадобится еще профиль стеновой, чтобы обшить стены гипсокартоном, прямые подвесы, прессованная минеральная вата как утеплитель, дюбели, саморезы (в том числе кровельные тонированные) и гладкие стальные листы с тем же полимерным покрытием.

Первый этап работ

Для начала следует разметить будущую конструкцию. Для этого посредством отвеса определяется максимальное отклонение по всей длине стен и размечаются горизонтальные линии по высоте здания.

Шаг разметки пропорционален размеру утеплителя (все зависит от того, по длине или ширине будет производиться монтаж). Вдоль линий крепятся подвесы с шагом от 50 до 100 см, затем — стеновой профиль посредством саморезов. Расстояние от профиля до стены и толщина утеплителя должны равняться.

Второй этап работ

Настал черед самого утеплителя. Его можно крепить по-разному, но лучше всего использовать пластиковые дюбели со шляпкой, берут которые из расчета 4-5 дюбелей на 1 кв. м. Зазоры между матами недопустимы.

Третий этап работ

Подогнанные по размеру стальные листы крепим вертикально к профилям, но уже кровельными саморезами, которых на 1 кв. м израсходуется приблизительно 6 штук. Для дверных проемов используем заранее подогнанные по размеру материалы.

Четвертый этап работ

Этот завершающий этап предусматривает установку обделок на углы дома и дверные, оконные проемы. Их можно изготовить своими руками из листовой окрашенной стали. Толщина прямоугольного уголка может быть разной, но дополнительные элементы лучше крепить перехлестом в 10 см.

Что остается еще добавить?

Вентилируемые фасады лучше устанавливать с использованием защитных перчаток, чтобы избежать травм об острые углы. Готовая конструкция сможет прослужить вам долго, если подойти к ее монтажу с полной ответственностью.

Требования к вентилируемым фасадам зависят от типа здания, материала несущей стены, качества основания здания — фундамента, финансовых возможностей, необходимости установить их своими руками.

Делать выбор в пользу того или иного материала поможет только специалист, ведь от этого зависит, сколько сможет служить вам готовая конструкция.

Использование самых разнообразных материалов (натуральный камень, кирпич, деревянная фасадная доска, композит, реечный профиль, алюминиевый лист и др.) дает возможность подчиниться любым требованиям к вентилируемым фасадам, а разная толщина материалов — приспособить их к зданиям любого типа.

Отделка дома вентилируемым фасадом

Сейчас постоянно появляются инновационные строительные материалы, которые помогают создать не только эффектный внешний вид строения, но и значительно увеличить срок его качественной эксплуатации. К таким новшествам может быть отнесена отделка домов вентилируемым фасадом, которая часто используется при строительстве новых сооружений и реконструкции старых.

Преимущества вентилируемых фасадов

Система вентилируемого фасада применяется все чаще в частном строительстве. Это обуславливается наличием массы преимуществ у такого варианта отделки фасада:

  • Поддержание правильного уровня влажности не только стены, но и внутри помещений. Это помогает создать комфортный микроклимат в доме и значительно увеличить срок эксплуатации здания.
  • Защита стен от внешних воздействий.
  • Повышение уровня звукоизоляции здания.
  • Отличная маскировка некоторых дефектов стен, которые возникли при строительстве или эксплуатации.
  • Улучшение внешнего вида фасада здания за счет высоких декоративных качеств получающейся поверхности.
  • Возможность отделывать здание данной системой в любое время года.
  • Долговечность получаемого покрытия фасада за счет использования в системе только высококачественных материалов.
  • Легкость вентилируемой конструкции, которая позволяет не задумываться о несущей способности стен.
  • Пожаробезопасность, обеспечиваемая наличием негорючих и плохо воспламеняющих веществ в составе фасада.
  • Простота проведения ремонта вентилируемой конструкции без необходимости снимать покрытие со всей площади фасада.

Стоит помнить, что эти положительные моменты в вентилировании могут присутствовать только при использовании качественных материалов с правильными характеристиками пароизоляции, морозостойкости, гидроизоляции и толщиной.

Конструкция вентилируемого фасада

Данный тип вентилируемой системы для отделки фасада здания состоит из нескольких составляющих, о которых следует поговорить подробно.

Технические узлы конструкции

Каждая система для фасада имеет свои конструктивные узлы, которые предполагают использование соответствующих крепежей. Благодаря таким элементам, вентилируемый фасад становится максимально прочным и надежным. Выбор технологии определения технических узлов зависит от конкретного варианта монтажа системы. Стандартными для такого фасада являются узлы следующих видов:

  1. Узел прикрепления к несущей стене. Он выполняется при помощи кронштейна, на который система монтируется к поверхности.
  2. Узел прикрепления профилей к готовым кронштейнам.
  3. Узел для монтажа откосов вентилируемого фасада. Эта система подобна обрамлению дверных и оконных проемов в доме.
  4. Узлы для фиксации фасада на углах здания. Для этого используются специальные метизы углового типа и стойки.
  5. Узлы цокольного типа, расположение которых находится внизу и вверху стен.

Утеплитель и кронштейны подсистемы

Утеплитель является наиболее близким к стене слоем, за счет которого достигаются звукоизоляционные и теплоизоляционные качества фасадной конструкции. На данный момент в строительных магазинах предлагается огромное количество утеплителей, но для создания вентилируемого фасада подойдут не все их виды.

Главным показателем при выборе утеплителя для вентилируемого фасада становится паропроницаемость, которая способствует отведению влаги от конструкции стены. Такой показатель наблюдается у стекловаты или минеральной ваты с высокими показателями прочности, около 60 кг на 1 куб. метр. К примеру, такие материалы, как пенополистирол и пенопласт обладают ничтожно малой долей паропроницаемости, поэтому совершенно не подходят для создания вентилируемого фасада. Толщина используемого утеплителя высчитывается в зависимости от климатических условий того или иного региона и может находиться в промежутке между 4 и 20 см.

Утеплитель к стене приклеивается на специальный минеральный состав или крепится при помощи дюбелей. Для большей надежности, эти два способа часто сочетаются. В таком случаев клей наносится на поверхность плиты, а по углам она подкрепляется дюбелями. Длина дюбелей в вентилируемом фасаде используется от 70 до 250 мм с пластиковым или металлическим сердечником.

Важно! Утеплитель нанизывается на специальные кронштейны, на которые впоследствии крепится профиль системы вентилируемого фасада.

Мембрана паропроницаемого типа

Следующей составной частью вентилируемого фасада является двух- или трехслойная мембрана. Она должна обладать достаточным уровнем паропроницаемости. Лучше, если этот показатель будет такой же, как у утеплителя, использованного ранее. Такая мембрана осуществляет функцию защиты от попадания влаги на утеплитель и позволяет ей в газообразном состоянии отводиться со стороны утеплителя.

Воздушный зазор

После укрепления мембраны обязательно нужно создать воздушный зазор, так как именно он является главной идеей создания вентилируемого фасада. Благодаря ему, поток воздуха будет циркулировать снизу вверх между слоем утепления и облицовки. За счет этого, из внутреннего пространства фасада будет качественно отводиться влага. Циркуляция осуществляется путем изменения давления в естественном режиме, благодаря наличию внизу и вверху специальных щелей.

Толщину воздушного зазора высчитывают в каждом случае индивидуально по специальным формулам. Но минимальным его значением для вентилируемого фасада является показатель в 4 см. Если расстояние между утеплителем и облицовкой будет более 12 см, то возможно наличие гула при прохождении воздуха.

Каркас системы

Обрешетка системы позволяет надежно закрепить вентилируемый фасад на здании. Его выполняют из металла или дерева.  Первый материал отличается большей прочностью и надежностью, но и стоит значительно дороже. При новом строительстве с вентилируемыми фасадами обычно используются алюминиевые, оцинкованные или нержавеющие элементы. Дерево имеет небольшой вес и простоту обработки, но его главными недостатками являются подверженность к горению и гниение.

Так как металлический каркас стоит дорого, в некоторых случаях для создания вентилируемого фасада оправдано использование деревянного. К примеру, каркасно-щитовые здания лучше всего снабжать каркасом вентсистемы из древесины, следуя советам бывалых строителей и архитекторов. Стоимость такой конструкции, конечно, будет ниже, чем у металлических деталей, но относительно прочности и долговечности можно сказать, что брус значительно уступит даже алюминию. Для приближения к оптимальным характеристикам, деревянную обрешетку перед монтажом на фасад необходимо обработать специальными составами.

Подсистема крепится к стене здания разными способами: горизонтальным, вертикальным или смешанным. Более рациональным вариантом является второй, так как способствует более качественной естественной циркуляции воздуха и требует меньших затрат материала, в отличие от комбинированного способа.

Система прикрепляется к стене или в межэтажные перекрытия домов. Второй вариант выбирается в том случае, если есть сомнения в несущей способности стен. Для монтажа используются различные крепежные элементы, которые применяют в зависимости от выбранного типа крепления – закрытого или открытого. Открытый вариант подразумевает монтаж кляммерами и заклепками, а закрытый потайными кляммерами, штифтами или клипсами.

Облицовочный слой фасада

Последней деталью вентилируемого фасада является облицовка. Именно она и определяет внешний вид и стоимость конструкции. На этом элементе мы остановимся более подробно и рассмотрим все возможные варианты.

Сайдинг

Отделка фасада металлическим или пластиковым сайдингом сейчас находится на пике популярности в силу своей невысокой стоимости. Больше распространен второй вариант, так как производители предлагают огромный ассортимент этого материала и множество дополнительных элементов для декорирования.

Преимуществами этого вида отделки вентилируемого фасада являются долговечность, стойкость к возгоранию, отсутствие необходимости в постоянном уходе, простота монтажа.

Более дорогим материалом для того чтобы отделать фасад, является алюминиевый или стальной сайдинг, но он не получил широкого распространения, так как стоимость его значительно выше. Этот материал представляет собой изделия, выполняемые из оцинкованной стали со скругленными углами. Такие кассеты выпускаются в различном ассортименте цветов, среди которых можно без труда подобрать желаемый оттенок для фасада.

Во время всего срока эксплуатации, оформление из металлокассет будет оригинально смотреться на фасадах и не потеряет свой внешний вид со временем. К тому же такой материал позволяет всей грязи и пыли сходить с покрытия фасада естественным образом во время осадков.

Керамогранитная плитка

Данный вариант отделки относится к долговечным, функциональным и приятным на вид материалам. Он доступен для исполнения как частному застройщику, так и организациям. Керамогранит является искусственным материалом, который производится в виде плит и может быть обрезан до любого размера уже при строительстве фасада. Благодаря тому, что керамогранит обладает низкой пористостью, он достаточно прочен и износостоек. Выполняется материал в любой цветовой гамме, отличается фактурным древесным рисунком на лицевой поверхности.

Фиброцементная плита

Изготавливаются плиты из смеси цемента, фибры, минеральных наполнителей и специальных добавок. Фибра – это волокна, получаемые из базальта или целлюлозы, благодаря которым материал приобретает армирующие свойства. Плиты отлично подходят для облицовки фасада, так как обладают высокими показателями износостойкости. Помимо этого, фиброцементные плиты отвечают требованиям по звуко- и теплоизоляции, не подвергаются гниению и биологическому воздействию, устойчивы к ультрафиолетовому излучению. Такой материал вполне может себе позволить частный застройщик для организации вентилируемых фасадов за счет невысокой стоимости.

Стеклянные плиты

Данный отделочный материал, как правило, находит свое применение в строительстве современных домов или офисных зданий. В отличие от других, стекло пропускает большое количество света внутрь здания.

Такие плиты изготавливаются из закаленной разновидности стекла и отличаются высокой долей надежности. Монтировать такой материал своими руками на фасад достаточно трудно.

Вариацией на тему стеклянной отделки могут служить солнечные панели. Но их использование в качестве фасада ценно в тех климатических условиях, где количество безоблачных дней в году максимально.

Агломератно-гранитная плитка

Эта плитка по своим прочностным характеристикам в несколько раз превосходит перечисленные ранее облицовочные материалы и даже натуральный гранит. Эта новинка строительного рынка изготавливается путем прессования из гранитной и мраморной крошки с добавлением цемента. Но и стоимость такой облицовки фасада будет высока.

Композитные панели

Этот облицовочный материал является сейчас достаточно распространенным вариантом оформления вентилируемого фасада. Изготавливают его из нескольких разных по свойствам веществ, к примеру, алюминия в сочетании с полимерами различных видов. В результате получаются уникальные по качеству панели, обладающие легким весом, не подверженные коррозии, гибкие и способные переносить серьезные воздействия и нагрузки.

Важно! Композитные панели являются самоочищающимся материалом, благодаря чему подходят для оформления фасада многоэтажных строений.

Натуральный камень

Как и любой другой материал натурального типа, камень стоит дорого, да и имеет большой вес, из-за чего его монтаж на вентилируемые фасады может быть осложнен. Но такой материал более не имеет недостатков при эксплуатации.

Монтаж вентилируемого фасада

При работе с большими зданиями все действия по созданию вентилируемого фасада производятся только квалифицированными рабочими. В случае облицовки частного дома, работы можно произвести и своими руками, но в четком соответствии с алгоритмом.

Первый этап – разметка, которую проводят согласно заранее подготовленному плану. Далее монтаж вентилируемой системы проводят в следующем порядке:

  1. Выставление маяков по дому в вертикальных и горизонтальных плоскостях, которые призваны уменьшить неровность стен.
  2. Установка и закрепление профилей.
  3. Выполнение отверстий для закрепления кронштейнов и их монтаж анкерными дюбелями. Здесь важно использовать паронитовую прокладку, которая обеспечит надежность готового соединения.
  4. Монтаж теплоизоляции шляпными дюбелями в углах плит.

    Важно! Если используется сразу 2 вида утеплителя для вентилируемой системы, то более рыхлый монтируется ближе к стене.

  5. Покрытие утепляющего слоя мембраной, которая защитит его не только от влаги, но и от ветра.
  6. Монтаж отделочных вариантов оформления в соответствии с инструкцией к выбранному материалу.
  7. Финишная отделка вентилируемой системы, которая включает установку декоративно-защитных элементов, отливов, откосов и софитов, если в здании есть подкровельное пространство.

Заключение

Среди различных вариантов оформления фасадов зданий, вентилируемые конструкции являются лидерами. Во многом это обусловлено использованием высококачественного сочетания материалов для выполнения такой облицовки. Стоимость конструкций, как правило, отличается от аналогичных в большую сторону. Но такие качественные характеристики, которые наблюдаются у строения, трудно получить другими вариантами оформления. Вентилируемые фасады выходят вперед не только по декоративным и прочностным показателям, но и в плане удобства обслуживания, что позволяет снизить расходы на эксплуатацию.

Как установить вентилируемые фасады с использованием деревянных панелей

Как установить вентилируемые фасады из деревянных панелей

Cortesía de Parklex ShareShare
  • Facebook

  • Twitter

  • 02

    9000hats3 9000hats3
  • Mail

Или

https://www.archdaily.com/887042/how-to-install-ventilated-facades-using-wasted-panels

Эта вертикальная облицовка фасадов представляет собой ламинированную панель высокой плотности. , состоящий из сердечника из бумажных волокон, сжатых при высокой температуре и давлении, и внешнего покрытия, обладающего высокой устойчивостью к атмосферным воздействиям и УФ-излучению.Древесина, используемая в панелях, была обработана Everlook®, компонентом, который - без необходимости обслуживания - продлевает срок службы панели и стабильность ее цвета независимо от погодных условий.

Чтобы создать вентилируемый фасад из этих панелей, каждый блок должен быть установлен на вертикальных профилях, обеспечивающих непрерывный поток воздуха за панелью. Вот как это сделать.

+ 20

Для обеспечения правильной работы панели должны быть отделены от стены профилями, установленными вертикально и образующими вентилируемую камеру размером ≥ 20 мм.Для обеспечения циркуляции воздуха в камере отверстия для входа и выхода воздуха должны быть расположены правильно.

Система установки на вентилируемом фасаде

Преимущества вентилируемого фасада

Проницаемость / Перемещаясь, воздух позволяет «дышать» фасаду через диффузию водяного пара изнутри наружу. Это позволяет избежать образования конденсата за панелями.

Защита от воды / Движущийся воздух предотвращает проникновение дождевой воды в конструкцию здания.

Теплоизоляция / Тепловые мостики между внешней конструкцией и несущей конструкцией устранены, что позволяет экономить энергию за счет уменьшения колебаний температуры внутри.

Солнечная защита / «Дыхание» фасада помогает избежать перегрева помещений прямым излучением летом, помогая снизить тепловую энергию, поступающую внутрь здания.

Акустическая защита / Поглощение шума происходит, поскольку это система, состоящая из нескольких слоев.

Установка

Системы установки

Подконструкция

Подконструкция из вертикальных профилей является фундаментальной в процессе, поскольку она способствует циркуляции воздуха за панелями при их отделении от здания. Эта скрытая конструкция должна быть спроектирована с учетом всех требований к статике и выдерживать среднюю ветровую нагрузку в месте установки. Также следует учитывать наклон фасада, размеры и толщину деревянных панелей, а также выбранную систему крепления.

Минимальная ширина опоры профиля для промежуточных точек составляет 60 мм, а для точек стыка двух панелей - 80 мм.

Деревянное основание / Если объект находится в сухом месте, без частых дождей, вы можете построить основание с деревянными рейками, которые необходимо предварительно обработать. Для продления срока службы конструкции рекомендуется добавить на открытые поверхности швы из ПВХ или пенополиэтилена с закрытыми порами.

Металлическая опора / Для влажных или дождливых мест рекомендуется строить опорную конструкцию из металлических профилей; оцинкованная сталь или алюминий.На участках у моря следует использовать профили из нержавеющей стали.

Системы установки

1. Открытое крепление винтами или заклепками

Эта система крепления включает видимые механические крепежи, которые могут быть винтами или заклепками, покрытыми лаком, аналогичным цвету панели.

Открытый винт или заклепка

2. Крепление заглушками

В эту систему входят крышки диаметром 14,25 мм с такой же отделкой, что и панели, скрывающие крепление винтами.

Крепление с помощью заглушек

3. Скрытое крепление с помощью кронштейнов подвесной системы

В этой системе крепежная опора представляет собой скрытый механический элемент.

Скрытое крепление с системой подвешивания на кронштейнах Скрытое крепление с системой подвешивания на кронштейнах

4. Скрытое крепление с помощью планок внахлест.

Эта система состоит из створок внахлест, доступных в двух вариантах ширины: 190 и 290 мм, обе имеют максимальную длину 2440 мм.

Скрытое крепление с перекрывающимися планками Скрытое крепление с перекрывающимися планками

Сведения об окне

Сведения об окне

Угловые элементы

Угловые элементы

Применение вентилируемого фасада

Residencia en Varese / Franzetti Primi enalia Architetticia Associati - Varese Residencia, Italia / Franzetti Primi Architetti Associati - Варезе, Италия. Image Cortesía de Parklex

Residencia en Varese / Franzetti Primi Architetti Associati - Варезе, Италия.Image Cortesía de Parklex

Residencias Teega en Puteri Harbour / Liu & Wo Architects - Джохор-Бару, Малазия

Residencias Teega en Puteri Harbour / Liu & Wo Architects - Джохор-Бару, Малазия. Image Cortesía de Parklex Residencias Teega en Puteri Harbour / Liu & Wo Architects - Джохор-Бару, Малазия. Image Cortesía de Parklex

Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА - Черняховск, Калининградо, Россия

Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА - Черняховск, Калининград, Россия.Image Cortesía de Parklex Museo y Bodega del Cognac Alliance 1892 / TOTEMENT | БУМАГА - Черняховск, Калининград, Россия. Image Cortesía de Parklex

Residencia Golden View / Мастерская AD - Анкоридж, AK, Estados Unidos

Residencia Golden View / Workshop AD - Анкоридж, AK, Estados Unidos. Image Cortesía de Parklex Residencia Golden View / Workshop AD - Анкоридж, AK, Estados Unidos. Image Cortesía de Parklex

Более подробную информацию можно найти здесь.

Вентилируемые фасады - почему они того стоят

Задумывались ли вы когда-нибудь об установке вентилируемого фасада в своем доме? Они не ограничиваются только общественными зданиями, и мы расскажем вам, почему они того стоят.

Последнее обновление: 19 сентября, 2019

Уже несколько лет вентилируемые фасады являются важной чертой многих общественных и институциональных зданий . Короче говоря, они состоят из трех частей: внутреннего листа, изоляционного слоя и внешнего листа.

Сегодня цель состоит в том, чтобы возводить здания, которые будут оставаться привлекательными с течением времени, в дополнение к хорошей теплоизоляции. Все больше и больше проектов обращаются к системе вентилируемых фасадов.

Почему вам следует рассмотреть вентилируемые фасады

С точки зрения экологичности настоятельно рекомендуется использовать вентилируемые фасады , потому что они могут помочь вам более эффективно управлять своими ресурсами и снизить экологический след.Эта система фактически является частью экоэффективной архитектуры.

Вентилируемые фасады , хотя и дорогие, представляют собой решение, которое стоит вложенных средств. . Ниже читайте о причинах, по которым вам стоит их рассмотреть.

1. Экономия энергии

Предполагается, что вентилируемые фасады экономят около 20% -40% энергии благодаря термостойкости, которую они обеспечивают зданиям круглый год.

Материалы, из которых состоит система, обладают высокой эффективностью хранения тепла.Кроме того, воздушная камера помогает предотвратить поглощение тепла зданием летом . В то время как зимой камера предотвращает выход тепла.

Таким образом, здания с вентилируемым фасадом обеспечивают идеальную температуру в помещениях круглый год. Логично, что это означает на меньше расходов на отопление и кондиционирование воздуха на .

2. Прочный и долговечный

Внешний лист очень устойчив к внешним условиям и долгое время сохраняет свой внешний вид.

В вентилируемых фасадах используется система конденсации для отвода воды и предотвращения повреждения водой . Короче говоря, вместо того, чтобы накапливать дождевую воду, эта система использует ее для самоочистки.

Мы также хотим упомянуть, что помимо того, что эти системы способны противостоять влажности и ветру, они также могут противостоять коррозии, возникающей в результате загрязнения .

3. Установка, ремонт и обслуживание

Процесс установки очень прост и понятен, что также делает его довольно коротким.

Кроме того, обслуживание минимально, и они редко нуждаются в ремонте . Чаще всего для замены вышедшего из строя предмета не требуется никаких специальных навыков, и вы можете сделать это самостоятельно.

Самое лучшее, что ремонт обычно не требует больших затрат. А - цвет вашего экстерьера не изменится в результате воздействия солнца или дождя. . В свою очередь, вам не нужно беспокоиться о том, чтобы он выглядел красиво. Наконец, он останется в моде благодаря простому и современному дизайну.

4. Лучшая акустика

Конструкция системы вентилируемого фасада также может выступать в качестве звукового барьера .

Они блокируют любой звук выше 1000 МГц, что может быть очень полезным в областях, где акустическое загрязнение является проблемой , например, в больших городах.

О чем следует помнить

  • После установки системы вентилируемого фасада на здание ее значение изменится на .
  • Эти конструкции не создают слишком много щебня или остатков.В результате стоимость их удаления довольно низкая.
  • Вентилируемые фасады уменьшают тепловые мосты, что делает их отличным изолятором.

Короче говоря, вентилируемые фасады - это долгосрочное решение , которое стоит рассмотреть при строительстве или реконструкции. Их особенно рекомендуют, если вы хотите, чтобы ваше здание выглядело более современно.

Это может вас заинтересовать ...

Фасад - Идеи и советы по дизайну фасада!

Могу ли я купить продукты PREFA напрямую и установить их самостоятельно?

Продукты PREFA не могут быть приобретены и собраны конечными пользователями, так как они не подходят для самостоятельной установки.Они доступны исключительно через наши обученные специализированные компании, которые также выполняют надлежащую установку. Наша гарантия на материал и цвет может быть использована только в том случае, если продукт был установлен одной из наших компаний-партнеров.

PREFA - это оштукатуренный фасад?

PREFA - это не оштукатуренный фасад. Это высококачественный алюминиевый фасад, который устанавливается как ненесущий вентилируемый фасад.

Будет ли ржаветь фасад PREFA?

Опасения по поводу ржавления совершенно необоснованны, потому что алюминий не может ржаветь.При повреждении поверхности алюминиевого фасада PREFA образуется новый защитный оксидный слой, и прочность фасада PREFA остается неизменной.

Будет ли здание нагреваться летом и остывать зимой из-за того, что фасадный материал изготовлен из алюминия?

Фасады PREFA устанавливаются как ненесущие вентилируемые фасады. Это означает, что между алюминиевой облицовкой фасада и изоляцией имеется зазор для вентиляции сзади. Летом горячий воздух не может скапливаться за фасадом, потому что он поднимается через заднюю вентиляцию и уносится.Зимой такая конструкция обеспечивает тепловую защиту, так как в заднем вентилируемом пространстве увеличивается сопротивление теплопередаче. Такая буферизация температуры в вентилируемом сзади пространстве обеспечивает комфортный микроклимат в помещении круглый год.

Предлагают ли фасады PREFA полную теплоизоляцию?

Фасад PREFA является внешним защитным слоем вашего дома и одновременно служит визуальным элементом дизайна, улучшающим внешний вид вашего дома. На него не только приятно смотреть, но и он защищает ваш дом от непогоды.Кроме того, прочная алюминиевая облицовка PREFA защищает нижележащие слои (несущую конструкцию, изоляцию и основание) от погодных условий. Благодаря тому, что ваш фасад PREFA особенно устойчив к атмосферным воздействиям, вы можете десятилетиями наслаждаться его прекрасным внешним видом.

Следует отметить, что фасадные продукты PREFA не следует путать с сэндвич-панелями или другими продуктами со встроенной изоляцией, поскольку они предназначены исключительно для выполнения вышеупомянутых функций (защита и визуальный дизайн).Если вы также хотите получить высококачественный фасад из алюминия PREFA, квалифицированная мастерская сможет предоставить вам подходящую подконструкцию и, при желании, подходящую изоляцию в дополнение к улучшению внешнего вида вашего дома с помощью фасадной облицовки PREFA.

Будет ли скапливаться влага за фасадом PREFA из-за материала, что приведет к образованию плесени?

Ненесущие вентилируемые фасады предназначены для предотвращения образования влаги. Разделение изоляции и облицовки фасада обеспечивает постоянный поток воздуха в вентилируемом сзади пространстве, который регулирует баланс влажности и обеспечивает сухость.Благодаря постоянной вентиляции, профессиональная установка не приведет к образованию плесени под фасадом.

Могут ли маленькие животные и насекомые вить гнезда за фасадом PREFA?

Если фасад PREFA установлен правильно, на входе и выходе вентиляции будет установлена ​​перфорированная плита или вентиляционная решетка, защищающая от животных. Поэтому, если он установлен правильно, мелкие животные, такие как птицы или мыши, не смогут повредить ваш фасад.

Установлены ли PREFA продукты PREFA?

Продукция PREFA доступна исключительно через наших обученных, независимых «партнерских компаний», которые также выполняют установку. Таким образом, мы можем гарантировать, что наши продукты установлены правильно. Мы предлагаем регулярные тренинги для наших мастеров в Академии PREFA, так как мы хотим, чтобы наши продукты обрабатывались с неизменным качеством.

Насколько экологичен алюминий?

Алюминий подлежит 100% переработке без потери качества.В процессе переработки требуется только 5% от первоначальной производственной энергии. PREFA в основном использует переработанный алюминий, который также называют вторичным алюминием. Таким образом, алюминий также является идеальным материалом с экологической точки зрения.

Не отслаивается ли краска на фасаде PREFA через определенное время?

PREFA предлагает 40-летнюю гарантию на цвета и материалы на свои продукты с исключительной поверхностью P.10 от разрушения, коррозии (ржавчины), повреждений от мороза, сколов и пузырей.

Есть ли в продуктах PREFA сердцевина из легковоспламеняющегося полиэтилена (сердцевина из полиэтилена)?

PREFA не поставляет сердечники из полиэтилена в свои алюминиевые композитные панели. В нем используются высококачественные сердечники FR. FR означает «огнестойкий» (классификация огнестойкости согласно EN 13501-1 «B-s1, d0»). Кроме того, алюминиевые композитные панели PREFA также поставляются с негорючей сердцевиной A2. Подробную информацию о пожарной классификации фасадов PREFA можно найти в информационном листе PREFA по противопожарной защите.

У вас еще есть вопросы о фасадах PREFA?

Тогда обращайтесь к нашим специалистам. Они будут более чем рады помочь вам с любыми вопросами, просьбами и предложениями.

Когда и как они должны использоваться

Отношения между людьми и архитектурой материализуются в первую очередь в интерпретации поверхностных элементов, которые несут большую коммуникативную и репрезентативную ответственность перед обществом, которое видит их извне.На протяжении всей истории важность архитектурного покрытия решалась с разных сторон. Если в современную эпоху прозрачность и демократизация пространства (переведенные на использование стеклянных навесных стен) были приоритетом композиционных исследований, то сегодня основные критерии выбора методов облицовки фасада связаны с необходимостью получения зданий. с высокими эстетическими качествами, эффективными, функциональными и наилучшим образом отражающими дизайнерские идеи и их композиционные идеи.

Устойчивая энергетика

Затраты, связанные с климатизацией внутренних помещений, составляют основную часть энергопотребления здания. Повышение энергоэффективности - это общий интерес всех стран на глобальном уровне, которые на протяжении многих лет ввели нормативные акты по сокращению потерь энергии в зданиях. Отсюда следует, что внешняя облицовка и, в частности, фасады, играют решающую роль с точки зрения устойчивости, позволяя значительно снизить потребление энергии и повысить тепловой комфорт и улучшить благополучие жилых помещений во внутренних помещениях.

Вентилируемые фасады с защитой от дождя

Вентилируемый фасад с защитой от дождя, дополненный керамогранитом Florim, - это тип облицовки, который особенно рекомендуется для достижения высоких технических и энергетических показателей как для новых построек, так и для реконструкции, для общественных и частных зданий. Благодаря этой особой технической конструкции поверхность облицовки остается отдельной от стены, обеспечивает непрерывный поток воздуха, что приводит к значительным преимуществам с точки зрения воздухопроницаемости и снижения тепловой нагрузки.В частности, вентилируемые фасады из керамогранита сочетают в себе высокие тепловые характеристики вентилируемой дождевой системы с эстетическим качеством, функциональностью, легкостью и прочностью.

Преимущества вентилируемых фасадов от дождя

Изоляция . Полость, созданная между внешней стеной и облицовкой вентилируемого фасада, защищающего от дождя, в дополнение к возможности вставки слоя непрерывного изоляционного материала (тем самым устраняя тепловые мосты) и созданию технического пространства для размещения инженерных сетей и воздуховодов, приводит к созданию конвекционных потоков, которые дают заметных преимуществ для здания и тех, кто в нем живет .Повышая общую изоляцию (в том числе акустическую) здания, вентилируемая система защиты от дождя способствует полному использованию тепловой инерции стен, тем самым уменьшая приток тепла, связанный с солнечным излучением летом, а зимой - снижая связанные с потерей поверхности. к действию воды и ветра.

Здравоохранение . Наличие воздушных камер и системы сухой укладки (без использования клея или снятия пленки) облегчает воздухопроницаемость кирпичной кладки, делая воздух во внутренних помещениях более здоровым, а предотвращает образование плесени и влажности. низкая температура поверхности.

Прочность. Поверхность вентилируемого фасада с защитой от дождя проходит над несущей конструкцией, образуя двойной слой облицовки, который защищает кирпичную кладку от воздействия элементов, предотвращая ее отслоение в дополнение к инфильтрации, что снижает затраты на техническое обслуживание.

Реструктуризация. Расположение системы с тыльной стороны и наличие технического отсека делают вентилируемые противодождевые фасады особенно подходящими и ценными при ремонте здания: помимо повышения энергоэффективности здания. он позволяет переносить некоторые инженерные сети изнутри на внешнюю часть здания. здание , что упрощает мониторинг и обслуживание без необходимости ремонта существующих поверхностей и штукатурки.

Эстетическая преемственность. Скрытая система крепления, с помощью которой внешние панели вентилируемого дождевого фасада могут быть прикреплены к кирпичной кладке по периметру, дает возможность приблизиться к элементам облицовки, создавая однородную поверхность, на которую можно наносить материал бесшовно .

Керамогранит

Самый внешний слой вентилируемого фасада с защитой от дождя - обшивка - выполняет двойную функцию: защищая здание - корпус - от атмосферных агентов, но также обнажая себя как поверхность, обладающую четко определенными эстетическими качествами, представляющую себя как истинную лицо здания.В этом смысле использование керамогранита в качестве облицовочного материала особенно ценится из-за широкого диапазона размеров , эстетического декора и отделки, которые он может предложить , а также из-за его физических характеристик.

Фарфоровый вентилируемый фасад с защитой от дождя, разработанный Studio Centimetroquadro - Monza (IT)
Посмотреть проект


Керамогранит любого размера дает дизайнерам большую свободу в выражении мотива пространственности на фасаде.Фарфоровые вентилируемые фасады, защищающие от дождя, помогают переосмыслить взаимосвязь между облицовкой и структурой в современном ключе, между корпусом и обшивкой здания, , не жертвуя преимуществами, которые дает использование такого компактного керамического материала (высокая механическая стойкость к тепловому удару, непроницаемость, негорючесть, устойчивость цветов к солнечному свету, химическим воздействиям и смогу, легкость и удобоукладываемость, ограниченное обслуживание и долговечность).

Применение керамогранита на фасаде отеля в Анконе (Италия)
Посмотреть проект


8 причин, почему вентилируемый фасад набирает обороты

Строительная отрасль со временем эволюционировала, беспрепятственно внося изменения, чтобы соответствовать динамичным требованиям рынка. От технологических достижений до энергосбережения и устойчивых решений - строительная отрасль решает проблемы и проблемы, прибегая к инновационным решениям.

Вентилируемые фасады - один из методов строительства, который набирает популярность среди архитекторов и подрядчиков благодаря ряду преимуществ, таких как термическая и акустическая изоляция, а также множеству эстетических возможностей.

Что такое вентилируемый фасад?

По своей сути вентилируемый фасад представляет собой систему, состоящую из двух слоев фасадов, разделенных воздушной полостью. Эта воздушная камера, созданная между изоляционным материалом и внешней облицовкой, предотвращает попадание дождевой воды внутрь помещений и одновременно распространяет водяной пар изнутри наружу.

Изготовленные из фиброцементной плиты или любого другого материала, эти фасады создают естественную вентиляцию, которая способствует температурному балансу между интерьером и экстерьером здания. В то время как внешняя облицовка обеспечивает защиту от дождя и ветра, воздушная камера между опорной конструкцией и внешней облицовкой обеспечивает «тепловой экран» для здания, сохраняя его прохладным даже при высоких температурах снаружи.

Почему вентилируемый фасад набирает популярность?

  1. Теплоизоляция: Воздушная камера, создаваемая вентилируемыми фасадами, устанавливает процесс естественной вентиляции, который идеально регулирует циклы нагрева-охлаждения воздуха.Летом или в жаркие дни вентилируемый фасад сохраняет прохладу в здании, отражая солнечное излучение и обеспечивая постоянную вентиляцию воздуха. А зимой или в холодную погоду стены сохраняют тепло и сохраняют тепло в здании.
  2. Эстетическая ценность: Эстетическая привлекательность продолжает привлекать рынок. Доступен широкий спектр вариантов дизайна, цветов и текстур. Вы можете экспериментировать с разными стилями и узорами, чтобы вентилируемый фасад получился привлекательным.Фиброцементный лист EcoPro дает вам возможность создать привлекательный фасад, который будет привлекать все взгляды. Будь то жилое, коммерческое или промышленное, вы можете превратить здание в современное и функционально продуманное сооружение с хорошо продуманным вентилируемым фасадом.
  3. Гидроизоляция: Сырость и образование некрасивых пятен на стене - это то, что мы все точно ненавидим. С установкой вентилируемого фасада мы однозначно можем решить эту проблему.Циркуляция воздуха между облицовкой и внешней стеной способствует легкому испарению, обеспечивая таким образом гипсокартон.
  4. Звукоизоляция: Внешние шумы, такие как рев гудков, звуки самолетов или любые другие беспокоящие звуки, исходящие из окружающей среды, можно уменьшить с помощью вентилируемого фасада. Поскольку фасад представляет собой многослойную систему, он обеспечивает более высокое шумопоглощение, что обеспечивает непрерывную изоляцию и устраняет акустические мосты. Кроме того, использование звукопоглощающего материала, который может создать эффект звукоизоляционных стеновых панелей , также может помочь снизить уровень децибел.
  5. Экономия энергии : Вентилируемые фасады могут улучшить тепловые характеристики всего здания. С вентилируемым фасадом вы, как правило, получаете коэффициент энергосбережения. Воздушная полость, создаваемая вентилируемым фасадом, улучшает терморегуляцию, что делает здания более энергоэффективными. Вентилируемый фасад снижает потребность в кондиционировании и отоплении примерно на 30%. Это обеспечивает максимальную экономию энергии в самое холодное и жаркое время года.
  6. Скрывает недостатки строительных служб: Вентилируемый фасад также можно использовать для маскировки неприятных служб здания, таких как электрическое, газовое или водопроводное оборудование.Эти фасады, улучшающие эстетический вид здания, представляют собой искусно спроектированные конструкции, которые скрывают недостатки и неровности стен здания.
  7. Долговечность .: Естественный поток воздуха снизу вверх через воздушную полость предотвращает накопление влаги на фасадах и предотвращает попадание плесени и воды. Это увеличивает прочность конструкции и срок службы здания. Изготовленные из фиброцемента , огнестойкая плита , эти фасады обладают высокой устойчивостью к истиранию и не теряют своей эстетической ценности со временем, несмотря на постоянное пребывание на солнце.
  8. Простая установка и обслуживание: Вентилируемые фасады из фиброцементных листов обладают преимуществами легкости монтажа и беспроблемного обслуживания. Эти листы легкие и легко устанавливаются. Более того, в случае поломки или ремонта замена производится быстро и экономично.

В двух словах, вентилируемый фасад может оказаться идеальным строительным решением, если для его изготовления нужен правильный материал. . Фиброцементные плиты EcoPro с универсальными вариантами отделки, высокой прочностью и долговечностью могут быть правильным выбором для создания идеального вентилируемого фасада вашего здания.

Монтаж деревянного вентилируемого фасада

Хорошему хозяину, заботящемуся не только об экономном расходовании средств на отопление, но и о состоянии фасада своего уютного дома, будет очень интересно многослойное строительство дома. деревянный вентилируемый фасад.

Деревянный вентилируемый фасад позволяет утеплить дом, устранить дефекты стен, сделать красивый декор, добавить дополнительную прочность и долговечность каркасу дома, звукоизолировать стены.А также упрощает уход за ними, продлевает срок очередного ремонта и эксплуатации дома в целом.

Многослойный вентилируемый фасад

Каждый слой играет определенную роль в вентилируемом фасаде дома. Вентилируемый фасад состоит из деревянной поверхности стены, слоя утеплителя, гидроизоляционной мембраны, вентиляционного зазора и декоративного облицовочного слоя. Выбор утеплителя продиктован финансовыми возможностями и климатическими условиями расположения дома.Особое внимание уделяется потеплению в северных регионах.

Специальная ветрозащитная пленка защищает конструкцию от разрушительного воздействия порывов ветра и влаги. Вентиляционный слой, предотвращающий образование конденсата, формируется при установке решетчатой ​​конструкции (обрешетки). Детали отделки закрепляются на обрешетке. Вентилируемый фасад деревянного дома позволяет его обитателям не замерзать зимой, ощущать спасительную прохладу в летнюю жару.

Утеплитель вентилируемого фасада

В качестве утеплителя используется стекловата, пенополистирол, плиты каменной ваты.Чистим стены. Заполняем пробелы. Крепим обрешетку на стену.
Если вы не хотите утеплять фасад, прикрепляем ветрозащитную пленку на самоклеющуюся монтажную ленту (двусторонний скотч) прямо на стены.

Собираем обрешетку из бруса от 3 до 5 см. Крепим брус обрешетки вертикально на расстоянии чуть меньше используемого утеплителя. Чтобы плита утеплителя полностью заполняла все пространство между брусьями обрешетки.

По углам фасада рекомендуется установить защитную сетку для снижения ветровых нагрузок.

На уложенный утеплитель горизонтально с нахлестом 10 см укладываем полосы паропроницаемой изоляции. Он защищает утеплитель от дождя и ветра, позволяя стенам «дышать».

Устанавливаем дополнительную горизонтальную обрешетку из вагонки (направляющие для крепления фасада), создавая вентканал. Горизонтальный ящик набивается на вертикальный ящик.

Элементы облицовки в нижней части не должны быть ниже 30 см от земли.Движущийся снаружи воздух препятствует проникновению влаги через поры материала стеновой конструкции и ее разрушению. При постоянном движении воздуха на ватных плитах конденсат не оседает.

Монтаж вентилируемого фасада

Если у фасадных плит прямые края, они начинают перекрываться: верхний элемент своим краем должен немного перекрывать нижнюю доску, тем самым исключая трещины, через которые вода может проникнуть в стены. Горизонтальная кладка производится снизу.

Если вы хотите установить панели вертикально, используйте модели с фиксирующим соединением паз-шип. Еще один вариант укладки - диагональ. Здесь замковое соединение ориентировано шипом вверх и канавкой вниз. Тогда влага не будет проникать в места крепления досок, а стекать по ним. Внизу вентиляционный зазор прикрывается сеткой, защищающей фасад от проникновения насекомых, грызунов. Обеспечьте дренаж для капающей влаги.

Уложенный фасад требует дополнительной внешней защиты.Если вы хотите сохранить естественный вид дерева - фасадные доски можно покрыть бесцветным или тонированным лаком. При использовании материала, окрашенного в массиве, лакировать или красить только те участки, где были вырезаны доски. Деревянные вентилируемые фасады легкие и щадящие фундамент дома.

Алюминиевая композитная панель. Все, что вам нужно знать

Есть одна вещь, с которой мы все можем согласиться в строительной отрасли, - это то, что популярность алюминиевых композитных панелей не перестает расти в течение последних нескольких лет.Его использование расширяется за счет энергоэффективности, низкой цены и возможностей строительства.

Материал специально разработан для возведения вентилируемых фасадов, их ремонта или восстановления . Он предлагает решения, которые можно адаптировать ко всем областям архитектуры.

В этом посте вы узнаете все, что вам нужно знать о композитной панели, о том, как она производится, ее основных характеристиках, отделке, трансформациях и наиболее популярных применениях.

АЛЮМИНИЕВАЯ КОМПОЗИТНАЯ ПАНЕЛЬ, ЧТО ЭТО И ЧТО ЕГО ГЛАВНОЕ ПРИМЕНЕНИЕ


Как получают алюминий

Алюминий является третьим по распространенности элементом земной коры. В естественном состоянии он содержится во многих силикатах и ​​извлекается из минерала, известного как боксит, малоподвижной породы с высоким содержанием алюминия.

Как металл, его низкая плотность и устойчивость к коррозии, а также хорошая проводник, что делает его чрезвычайно полезным элементом для многих промышленных процессов.

В настоящее время, Китай лидирует как производитель, по оценкам, около 60 000 метрических тонн производится ежегодно, 20% из которых перерабатываются

Основные характеристики алюминия

Среди его обычных применений, и это может выглядеть невероятно, является производство зеркал (благодаря своим оптическим свойствам), контейнеров и банок или Конечно же, фольга алюминиевая для бытового использования. Он имеет несколько стандартов сплавов, которые подходят для таких различных секторов, как автомобильная промышленность , телефония или строительство .

Алюминий можно легко комбинировать с другими материалами для производства новых материалов, таких как те, которые используются в бриках или композитных панелях.

Состав и разработка алюминиевой композитной панели

Композитная панель STAC BOND состоит из двух алюминиевых листов и внутреннего термопластичного основного сердечника, способного удерживать минеральный заряд. Она специально разработана для вентилируемых фасадов новых конструкций, а также для ремонта или восстановления.Его производственный стандарт состоит из внешнего листа из алюминиевого сплава 5005 и внутреннего листа из 3105.

Он разделен на три группы в зависимости от минеральной нагрузки его ядра (от 0% до более 90%) и может быть негорючие или пожаробезопасные, а в некоторых случаях (согласно UNE 13501-1: 2007) классифицируются как A2-s1, d0 и B-s1, d0.

Композитная панель производится методом непрерывного ламинирования , в котором лист материала, из которого будет образована сердцевина, экструдируется и уплотняется между двумя алюминиевыми листами, которые разматываются одновременно.Наконец, ровность материала уплотняется и доводится до совершенства, и на него наносится защитная пленка.

Использование алюминиевых композитных панелей

Как я вам сказал Раньше его чаще всего использовали в вентилируемых фасадах, в качестве системы покрытий. в несколько слоев, что выделяется своей эффективностью при решении строений изоляция благодаря тепловым характеристикам фасада.

Самое любопытное в вентилируемом фасаде то, что он позволяет создавать эффект дымохода между его слоями. Этот дымоход создает постоянную вентиляцию в камере, поддерживая стабильную температуру , что приводит к большей энергоэффективности по сравнению с более традиционными системами. Таким образом, летом тепло отводится, а циркулирующий воздух обновляется. Зимой циркуляция воздуха замедляется, сохраняя тепло.

Универсальный, перерабатываемый и быстрый в установке продукт


С тех пор, как алюминиевые композитные панели начали свой путь в строительном секторе, их характеристики улучшались, пока они не превратились в легко модифицируемый продукт , допускающий различные формы сборки, цвета, трансформации и использование.

В качестве примера благодаря его большой универсальности, мы можем найти его как в небольших работах, так и в интерьерах, в сочетании с другими материалами для покрытия определенных участков фасада или в качестве основного элемент в сложных преобразованиях.

Среди его свойств мы находим:

Высокая стабильность размеров

Как материал, композитная панель не имеет деформаций в своих размерах, что означает, что материал остается стабильным независимо от размера без потери своих свойств

A множество вариантов отделки

Широкий спектр отделок, который позволяет композитная панель, придает ей большую эстетическую универсальность.От сплошной до текстурированной, зеркальной или деревянной отделки композитная панель может быть адаптирована практически к любому типу проекта.

Ударопрочность

Недавние исследования подтверждают долговечность алюминия в фасадах зданий благодаря его долгому сроку службы и устойчивости к износу. и коррозия

Полностью перерабатываемая

Основной материал и покровные листы алюминиевой композитной панели могут быть переработаны и использованы повторно. Благодаря своим характеристикам алюминий можно перерабатывать в течение неограниченного времени.

Быстрая и простая сборка

Подвесные системы для сборки алюминиевых композитных панелей спроектированы таким образом, чтобы облегчить их монтаж на фасадах быстрым и легким способом.Таким же образом, в случае повреждения кассеты ее легко заменить.

Легкий как перышко

Низкая плотность алюминия делает его идеальным материалом для систем каркаса на вентилируемых фасадах

ОТДЕЛКА НА ЗАКАЗ


Как покрасить композитную панель

В зависимости от желаемой отделки панель может подвергаться различным видам обработки и покрытия. Среди наиболее распространенных отделочных красок можно выделить:

PVDF (фторированный поливинил)

Это самый популярный отделочный материал для архитектурных применений. .При соотношении смолы 70/30 он имеет более высокую способность к складыванию, а также лучшую устойчивость к старению и защиту от ультрафиолетовых лучей.

FEVE (Lumiflon)

FEVE - это тип покрытия с очень похожей структурой на PVDF, но с большей твердостью и меньшей гибкостью. Это позволяет добиться большего диапазона блеска.

HDPE (Полиэстер повышенной прочности)

Краска HDPE, с другой стороны, обеспечивает широкий диапазон блеска и некоторые специальные отделки, такие как текстурированные поверхности.

Прочная, металлическая и специальная отделка

Алюминиевая композитная панель позволяет использовать большое количество различных отделок. Кроме того, его можно адаптировать к любому цвету из таблицы цветов RAL . Со временем были добавлены специальные отделки с текстурными эффектами , имитирующими дерево или бетон , или переливающиеся со специальными световыми эффектами.

Сплошные цвета и цвета «металлик»

Сплошные поверхности однородны, и их тональность практически не меняется в зависимости от падения света.Они придают фасаду ощущение солидности и легко сочетаются с другими видами отделки.

Металлические цвета, очень похожие на те, что используются в автомобильном секторе, меняют оттенок в зависимости от падения солнечного света и очень популярны для больших фасадов и выдающихся проектов.

Другие специальные покрытия

Текстурированные эффекты, матовые или глянцевые поверхности, переливающаяся и деревянная отделка - это некоторые из специальных отделок. К ним мы постоянно добавляем новые технологические достижения.

НЕВОЗМОЖНЫЕ ФОРМЫ


В настоящее время алюминиевые композитные панели можно трансформировать разными способами. Среди них - штамповка, которая позволяет создавать заостренные формы на поверхности панели, создавать рисунки или формы; роликовая гибка для получения криволинейных форм; ЧПУ штамповка и гравировка для создания рельефов; Трехмерное моделирование для проецирования объемов на плоскую поверхность и т. Д.

Эта способность трансформации алюминиевой композитной панели дает ей более чем универсальность, позволяющую использовать ее для создания рискованных и творческих проектов.

Это также делает его идеальным материалом для объединения и создания поверхностей фасада, которые были бы невозможны с другими материалами.

Помимо обычного изображения вентилируемого плоского фасада, мы видим, как панели можно использовать для других, более ярких проектов и рискованных проектов, которые способствуют приданию особого характера зданиям.

Давайте посмотрим на это немного подробнее:

Пробивка и высечка

Композитная панель может быть перфорирована и высечена с помощью ЧПУ.Результат варьируется от создания пуантилистических или художественных узоров до сложных и детальных рисунков на фасаде

Кромка

Есть три типа кромки:

  • Простая, скрывающая кромку
  • Двойная внутренняя часть, скрывающая край и часть спинки
  • Двойная снаружи, скрывающая кромку и расширяющая фланец, скрывающий стыки с другой панелью листы.

Роликовая гибка

Панель легко изгибается с соблюдением минимально необходимых радиусов изгиба.Для этого лучше всего использовать гибочные станки с 3/4 валками.

Путем изгиба изделия колонны могут быть закрыты, закругленные углы и т. Д. глубину, можно делать гравюры, создавая формы, без необходимости вырезать панель.

3D Формовка

Процесс 3D-формования, помимо того, что он используется для изготовления алюминиевых композитных панелей для подвесных систем, также может быть использован для создания проецируемых трехмерных поверхностей

Фрезерование

Фрезерование панели дает результаты, которые отличаются от других видов обработки, таких как штамповка, и, конечно же, от обычной концепции композитной панели как кассетного лотка .Его можно изготовить с помощью ЧПУ, стенорезной или переносной. Частичное фрезерование панели позволяет последующее складывание деталей для придания им творческих форм.

БОМБОЗАЩИТНЫЕ ПАНЕЛИ


В зависимости от состав внутренней минеральной сердцевины композитной панели, он будет обладают некоторыми собственными характеристиками. Например, у него будет больше сопротивление в случае пожара или особая пластичность, очень полезный аспект, когда творческие преобразования фасада.

Как есть произошло с типами отделки, поскольку технологии развиваются, композитная панель также разработала новые минеральные ядра, которые придают ей особые сопротивление и сделать его более адаптируемым к каким условиям.

Типы композитных панелей
PE

Панель PE состоит из двух алюминиевых листов и внутреннего сердечника из термопластичных смол (полиэтилена низкой плотности). Среди его свойств можно выделить легкость, плоскостность, устойчивость к изменениям влажности.Кроме того, он легко трансформируется в .

Особенно подходит для вентилируемые фасады, фирменный имидж повышенной прочности, стенды и экспоненты, а.о. а также для наружного применения.

FR

Панель типа FR (огнестойкая) , с другой стороны, содержит внутреннюю огнестойкую сердцевину из термопластичных смол с минеральной засыпкой.

Его реакция на огонь, классификация B-s1, d0 (согласно UNE EN 13501-1: 2007), делает его материалом покрытия, который соответствует большинству архитектурных приложений

A2

В случае панели A2, это негорючая панель , состоящая из минеральной сердцевины , разработанная в соответствии с высшими нормативными требованиями пожарной классификации

Ее реакция на пожарную классификацию A2-s1, d0 (согласно UNE EN 13501-1: 2007), что делает его идеальным решением для облицовки многоэтажных домов и многоэтажных домов.

Вентилируемый фасад своими руками: Вентилируемые фасады своими руками: советы профессионалов

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
