Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

• входные;
• межэтажные;
• подсобные;
• подвальные;
• мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.   В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
2. Неудобство подъема мебели.
3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

• криволинейные;
• полуоборотные;
• четверть оборотные;
• изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

• сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
• выбирается место размещения основного стержня, крепится нижний опорный фланец;
• первая ступень крепится к полу, она входит во фланец;
• строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
• на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
• комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
• вверху закрепляют опорный стержень;
• подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
4. Крепление на основном стержне ступеней выполняется с узкой стороны.
   Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.


Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах.

Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

• Опалубка для лестницы из бетона
• Крыльцо для частного дома
• Монтаж чердачных лестниц с видео
• Лестницы для дачи и частного дома с фото

Деревянные винтовые лестницы своими руками: размеры и чертежи

Еще во времена давно забытого средневековья великие архитекторы знали о достоинствах винтовых лестниц. Их сооружали во всех замках исключительно с практической точки зрения, так как они служили своеобразным защитным элементом при нападении врага. Однако, пройдя длительный исторический путь, эти конструкции и в наше время не утратили популярность. Деревянные винтовые лестницы преображают интерьер, а также позволяют решать функциональные задачи в ходе обустройства дома.

Преимущества винтовых лестниц

Выбор подобной интерьерной детали говорит о том, что вы являетесь не только обладателем хорошего вкуса, но и прагматиком. Винтовые конструкции характеризуются рядом преимуществ:

1. Экономия пространства. Особенно это актуально для небольших по площади помещений. Даже 1,5 м² достаточно для того, чтобы поставить лестницу. Она располагается вокруг специальной опоры и словно зависает в воздушном пространстве. Именно такое свойство конструкции позволяет экономить полезную площадь.
2. Визуально увеличивает высоту низких помещений.
   Строительство винтовых лестниц будет значительно ниже по цене, чем маршевых. Это обусловлено относительно небольшим количеством расходных материалов при производстве изделия и невысокими трудозатратами во время его установки.
3. Несложный процесс изготовления и простой монтаж позволяют сделать лестницу без помощи специалистов.
   Винтовые конструкции прекрасно подходят для частного дома или квартиры, так как там отсутствует чрезмерно оживленное движение.

Сооружая у себя дома винтовую лестницу, не следует забывать о технике безопасности. При крутом подъеме конструкции и недостаточно широких ступенях неосторожность и быстрая ходьба могут привести к травме.

Но этот недостаток легко устранить за счет крепких поручней. Кроме того, важно правильно произвести расчет размера конструкции, включая забежные ступени и ширину проступи.

Какие материалы можно использовать

В производстве винтовых лестниц применяют различное сырье, от которого напрямую зависит их качество и длительность срока службы.

В роли несущего конструктивного элемента чаще всего служит труба из металла либо деревянный столб. Нередко опору изготавливают из камня, кирпича, бетона и даже асбестоцемента. Ступени крепятся уже к готовому несущему элементу несколькими способами: сваркой, болтами или муфтами.

Перила принято делать из металла, твердых древесных пород или комбинации этих материалов. Что же касается ступеней, то на смену традиционным вариантам из бука, дуба и ясеня пришли изделия из стекла и пластмассы.

Для изготовления винтовых лестниц используют также фанеру. Из этого материала можно делать как отдельные элементы, так и всю конструкцию в целом. Винтовая лестница из фанеры отличается своей экологичностью и невысокой стоимостью.

Для лестницы можно использовать фанеру: в качестве элементов или полной конструкции

Разновидности конструкции

Винтовые лестницы имеют несколько модификаций, отличающихся друг от друга особенностями конструкции и способами крепления ступеней. Однако независимо от их разновидности, ступени устанавливаются всегда радиально с незначительным поворотом каждой из них. В таком положении они напоминают резьбу винта, поэтому данная модель лестниц получила соответствующее название.

Виды винтовых лестниц

Таким образом, выделяют следующие типы конструкций винтовых лестниц:

• С опорой ступеней на внутренний столб и одну или две стены, расположенные по периметру. Подобные конструкции строятся в неширокой нише или в углу помещения.

• С консольным защемлением ступеней на несущем элементе.

• С креплением ступеней к изогнутым тетивам.

Это наиболее распространенные типы винтовых устройств, которые под силу построить мастеру-самоучке. Другие разновидности считаются более сложными, поэтому их изготовку и монтаж лучше доверить настоящим профессионалам.

Элементы винтовой конструкции

Прежде чем приниматься за изготовление деревянной винтовой лестницы своими руками, разберемся в следующих вопросах:

• из каких элементов она должна состоять;
• месторасположение составных частей;
• способы крепления элементов.

Лестничная конструкция имеет следующие составляющие:

1. ступеньки;
2. заключительная площадка, расположенная сверху;
3. столб, предназначенный для опоры перила и балюстрады;
4. главный несущий элемент, являющийся основой конструкции;
5. цилиндры, из которых состоит опорный столб;
6. балясины, поддерживающие перила;
7. перемычки;
8. перила в форме винта;
9. заграждение на верхнем этаже.

Схема элементов конструкции

Вышеперечисленные составляющие образуют единое устройство путем их соединения в узлах:

1. Узел «А». Здесь соединяется несущая стойка или труба с заграждением на верхнем этаже. Для этого в тыловой части столба или трубы закрепляется болт либо винт, на который надевается через сквозное отверстие поручень. Сверху привинчивается декоративная крышка, предназначенная для его фиксации.
2. Узел «Б» — это место, где соединяются опорный столб и втулка, которая установлена в отверстие ступени.
3. Узел «В». В этом участке к опоре крепят шайбы и гильзу, выполняющую декоративную и прижимную функции.
4. Узел «Г» — место крепления опоры и основания, установленного в полу.

Соединение узлов

Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

• середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
• минимальный диаметр опоры равен 5 см.
• винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
• в одном лестничном витке должно быть минимум 11 ступеней.
• высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Изготовление элементов конструкции

Опорный столб

Для изготовления опоры используют трубы из металла диаметром не менее 5 см, а также столбы из таких материалов, как бетон, кирпич и дерево. Их диаметр может варьироваться от 15 до 50 см, а в некоторых случаях и больше.

Центральный столб — основной несущий элемент конструкции

С металлической, бетонной или кирпичной опорой работать сложнее всего. Чтобы зафиксировать на ней ступени, применяют сварку, болты, муфты. К деревянному столбу элементы можно прикрепить без особых трудностей, используя любой метод. Это могут быть металлические уголки или бруски из дерева, которые устанавливают в вертикальном положении в межступенчатые зазоры.

Так как центральная стойка является основным несущим элементом, она должна отличаться высокой прочностью и выдерживать не только общую нагрузку всей конструкции, но и вес человека с багажом.

Ступени

Самым распространенным материалом для их изготовления являются такие древесные породы, как дуб и бук. В отличие от сосны или ели они имеют плотную структуру и способны выдержать возложенную на них нагрузку.

Толщина ступеней зависит от высоты конструкции. Если лестница будет не выше двух метров, то она составляет минимум 5 см. У более высоких конструкций она должна превышать 6 см.

Подбирая материал для ступеней, обращайте внимание на степень его просушки и обработки. По мнению специалистов, покупать лучше оструганные доски. Неравномерно просушенное дерево начнет со временем терять влагу и изменять первоначальную форму. В результате этого потребуется дальнейшая замена ступени, иначе может нарушиться прочность всей лестничной конструкции.

Мастера со стажем рекомендуют применять для ступеней клееную древесину, которую несложно сделать самому. Длина панели из брусков равняется длине ступени, а ширина должна быть такой, чтобы вмещались две размещенные в разных направлениях ступени.

Для изготовления клееной древесины необходимо выполнить следующие действия:

• Собрать бруски в панель так, чтобы в близкорасположенных деталях структурный рисунок был направлен в разные стороны.
• Промазать составляющие элементы панели клеем, стянуть струбцинами и дождаться полного высыхания изделия.

Схема изготовления клееной древесины

Чтобы сэкономить время и силы, нужно заранее подготовить шаблон ступени, по которому они будут расчерчены. Он подготавливается на основании произведенных ранее расчетов и с учетом припуска 0,5 см.

Перенося контуры шаблона на брусковую панель, нужно быть предельно внимательным. Важно точное отображение габарита широкого края детали и предусмотренного под стойку отверстия.

Отдельного внимания заслуживает верхняя ступень конструкции. Она представляет собой площадку, соединяющую лестницу с полом на верхнем этаже. По размеру она больше других ступеней. Кроме того, длину этого элемента иногда нарочно делают еще большей с целью упрочнения лестничной конструкции.

Изготовление верхней ступени

В конце проделанной работы изготовленные ступени складывают в стопку и прочно фиксируют между собой с обеих сторон. Данный «пакетный» способ используют для проделывания отверстий под опорную стойку.

Ограждения и перила

Следующим шагом является изготовление балясин. Для этой цели понадобится клееный брус с минимальным сечением 5×5 см и токарный станок. При отсутствии возможности сделать самому эти элементы их можно купить.

Для обеспечения жесткости конструкции крайним стойкам придают такую форму, чтобы они смогли одновременно соединить две ступени. Это позволит предотвратить их поворачивание на центральной опоре.

Способы крепления стоек-балясин бывают разные:

1. путем их вклеивания в проделанные отверстия;
2. фиксация к ступеням с помощью специальных креплений;
3. приклеивание при помощи сделанных внизу стоек выпилов.

Разметка стоек перил и схема их установки

Завершающим этапом является нанесение разметки и спиливание верхушек балясин под углом в зависимости от наклонов и поворотов лестничной конструкции. Прекрасный вид винтовым лестницам придают извитые перила из дерева.

Изготавливают их несколькими методами:

• вырезание из цельного куска древесины составных элементов перила и их дальнейшая сборка;
• вырезание перил из клееной древесины;
• соединение элемента из не очень плотного деревянного шпона.

Способ точного изготовления перилСхема извитых перил из дерева

Любой из этих методов изготовления является довольно сложным. Для этих целей понадобится соответствующий материал и специальный инструмент. Специалисты рекомендуют купить готовые поручни под заказ в специализированной фирме. Вашей задачей будет только установить их, хотя и эту работу можно доверить мастеру своего дела.

Что касается ассортимента, то на рынке представлен широкий выбор поручней, отличающихся друг от друга по внешнему виду, материалу и цене. Те, кто предпочитает дворцовую роскошь, может купить для винтовых деревянных лестниц на второй этаж резные перила. А для более экономных клиентов есть пластиковые перила с имитацией фактурного рисунка древесины.

Сборка винтовой лестницы

Прежде чем приступать к установке конструкции, необходимо определиться с ее месторасположением и с тем, будет ли она соприкасаться со стеной. Справившись с этой задачей, можно приступать к выполнению пошаговой инструкции:

• Вырежьте в перекрытии окружность требуемой формы и сделайте декоративное обрамление краев.

Вырезание и обрамление проема

Дальнейшие действия зависят от особенностей опорной стойки:

• Если вы приобретаете готовый набор винтовой лестницы, то состоящая из отдельных частей опора собирается одновременно со ступенями.
• Если используется монолитная бетонная или кирпичная опора, то на ней наносятся метки, где в дальнейшем будут крепиться кронштейны. Они служат для укладки и фиксации ступеней.
• На деревянный опорный столб большого диаметра ступени крепятся с помощью брусков, высота которых равняется расстоянию между ступенями. Бруски с сечением 3×5 см или 5×5 см крепятся к размеченным на столбе местам саморезами.
• При укладке первой ступени можно подложить с ее широкой стороны деревянный брусок крупного размера.
• Верхняя ступень крепится к полу второго этажа.
• После выставления всех ступеней необходимо установить балясины. Закреплять их можно только после того, как будут срезаны их верхушки под углом, зависящим от уклона и поворотов лестницы.
• Устанавливаются и закрепляются саморезами перила. Чтобы не повредить стойки, рекомендуется сделать предварительно каналы под саморезы.
• Затем крепится плинтус, если это предусмотрено проектом.

Четко выполнив руководство по монтажу винтовой лестницы, приступайте к заключительной отделке. Подберите для конструкции подходящую краску, морилку или обычный бесцветный лак.

Винтовые конструкции – это прекрасное дизайнерское решение для вашего дома или дачи. И независимо от того, выбрали ли вы дорогой вариант или эконом-класс, результат в любом случае вас порадует.

Видео-инструкция по сборке модульной лестницы

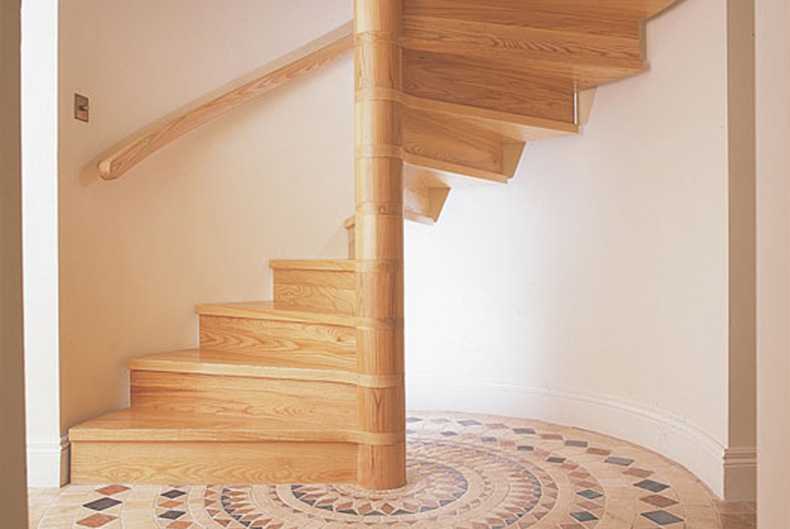

Оригинальные винтовые лестницы из дерева – фото

Как сделать винтовую лестницу из фанеры?

Бенджамин Уйеда, дизайнер и основатель HomeMade Modern, делится своим руководством о том, как сделать винтовую лестницу из фанеры с помощью цифрового изготовления.

«Моя цель в создании самодельного модерна заключалась в том, чтобы взять идеи дизайна, которые я изучил в архитектурной школе, и сделать их максимально доступными», — говорит Уеда. «Теперь мне очень интересно смешивать цифровые технологии производства с традиционными инструментами строительства, потому что мы можем не только делиться самими файлами дизайна, но и фактически показывать, как они реализуются в реальном мире».

[См. также: LEGRAND ПРЕДСТАВЛЯЕТ НОВУЮ СВЕРХБЫСТРЫЙ USB-РАЗЪЕМ]

Лестница состоит из точно вырезанных слоев фанеры, скрепленных друг с другом, а затем склеенных и скрепленных винтами. Уеда использует фанеру Purebond для изготовления лестницы, которую он покрыл двумя слоями Minwax Polycrylic.

Посмотрите видео, чтобы увидеть полное руководство.

[См. также: 15 ПРОДУКТОВ ДЛЯ УМНОГО ДОМА, КОТОРЫЕ НА САМОМ ДЕЛЕ НУЖНЫ ПОКУПАТЕЛЯМ ДОМА ТЫСЯЧЕЛЕТНИХ]



Расшифровка:

Сегодня мы будем делать винтовую лестницу из фанеры. Каждая ступенька изготовлена ​​из 12 слоев мебельной фанеры толщиной 3/4 дюйма. Вы можете скачать цифровые чертежи этого проекта с моего сайта. Я использую станки с ЧПУ, чтобы вырезать ступени. Мой x-carve отлично справился с вырезанием кусочков. Но так как мне нужно было вырезать так много, я также использовал дополнительные станки с ЧПУ. Я приварил стальной столб к стальной пластине толщиной в полдюйма, а затем установил его прямо в то место, где мне нужна была лестница. Теперь я был готов к этому проекту, и когда я проектировал здание, я позаботился о том, чтобы в этажах были балки lvl, чтобы выдержать эту нагрузку. первая ступень будет установлена ​​прямо над пластиной толщиной в полдюйма. Поэтому мне пришлось выстрогать дополнительный кусок фанеры, чтобы он действовал как прокладка. Я использую строительный клей между фанерой и стальным столбом, а они использовали столярный клей между слоями фанеры и обязательно плотно прижимают ступени. прежде чем вкручивать 3-дюймовые отделочные винты в фанеру. Первоначально я беспокоился о том, чтобы выровнять куски фанеры, и поэтому у меня было несколько отверстий, в которые я мог вбить дюбели диаметром ½ дюйма. Но оказалось, что мне это особо и не нужно, поэтому просто сделал на глаз. Для этого проекта я использую фанеру марки PureBond от Home Depot.

[Связанный материал: ИССЛЕДОВАНИЕ HOUZZ: РАСХОДЫ НА КУХНИ, БЕЗОПАСНОСТЬ И УМНЫЙ ДОМ]

Во многих фанерах есть клей, который выделяет выхлопные газы из кожи бузины, и, поскольку в этом так много фанеры, я хочу убедитесь, что я использую продукт с низким содержанием летучих органических соединений. Когда мы поднялись выше, я начал использовать зажимы, чтобы слои были плотно прижаты друг к другу. Для каждой ступени требовалось около одного с четвертью полного листа фанеры размером 4 на 8 футов, что сделало стоимость материала этой лестницы значительно меньше, чем сборный металл. те, которые я оценил. Теперь, очевидно, я не учитываю трудозатраты в уравнении, поэтому мы продолжали работать слой за слоем, винт за винтом, и в итоге на каждый шаг ушло около двух часов. Как только мы добрались до вершины, я использовал циркулярную пилу и электролобзик, чтобы вырезать куски фанеры для площадки. Я склеил два слоя фанеры для посадки вместе, а затем зажал их, пока клей высох. Лестница ведет к головному дому с выходом на крышу, поэтому мне пришлось сделать порог для двери несколькими слоями фанеры. Я решил покрасить нижнюю сторону лестничной площадки, чтобы она выделялась на контрасте с светлой фанерой. Затем я приклеил и прикрутил посадку на место. теперь лестницы прочные, как скала: в них нет покачивания. Но на всякий случай я вкрутил несколько пятидюймовых винтов в нижнюю часть прямо там, где сходятся две ступеньки. это была, вероятно, самая слабая часть конструкции, и наличие этих дополнительных винтов давало мне немного больше спокойствия. Я использовал шпаклевку по дереву, чтобы скрыть отделочные винты. Когда шпаклевка высохла, я отшлифовал их орбитальной шлифовальной машиной. Затем я использовал тряпки, чтобы закрыть лестницу, а затем много шлифовал орбитальной шлифовальной машиной. Я выполнял шлифовку деталей вручную с помощью шлифовальных губок, но я также использую эту действительно классную шлифовальную машину с бусинами Rio, чтобы проникнуть в труднодоступные места.

[См. также: ТЕМНЫЕ МАТЕРИАЛЫ ДЛЯ ВНЕШНИХ ПОКРЫТИЙ РАССКАЗЫВАЮТ ИСТОРИЮ ПРОШЛОГО ЭТОГО ДОМА ]

Я покрыл лестницу двумя слоями Minwax Polycrylic. Мне очень нравится, что этот проект и прост, и сложен одновременно. большая часть лестницы сделана всего из 13 кусков фанеры, которые повторяются снова и снова. Тем не менее визуальное воздействие довольно невероятно. Мне также нравится, что этот проект использует мощь новых инструментов, таких как C&C; машин по-прежнему требуются традиционные инструменты, такие как дрели и шлифовальные машины. Теперь, конечно, ему все еще нужны перила, но не волнуйтесь, я скоро этим займусь. И если вы считаете цифровое производство интересным, следите за обновлениями на моем канале, потому что я только что подписал контракт с Autodesk, и я буду работать в их новом пространстве для сборки и иметь доступ к довольно классным машинам, подобным этим. Центр Autodesk в Бостоне — это новый ультрасовременный центр, предназначенный для цифрового производства. Я очень взволнован этой возможностью, но также чувствую себя немного ошеломленным всеми этими новыми инструментами. Так что, если у вас есть какие-либо идеи или опыт работы с любой из этих вещей, не стесняйтесь написать мне в социальных сетях, и давайте сотрудничать и придумать, как мы можем сделать что-то невероятное в этом новом пространстве.

[См. также: ВСТРОЕННЫЕ СТИЛЬ: ШКАФЫ НА ЗАКАЗ ]

Привет, Бен, это был наш самый амбициозный проект, и он занял примерно в десять раз больше времени, чем наши обычные проекты, поэтому, если вы хотите увидеть больше подобных, пожалуйста, помогите нам, поделившись этим в социальных сетях. Моя цель в создании самодельного модерна заключалась в том, чтобы взять дизайнерские идеи, которые я изучил в архитектурной школе, и сделать их максимально доступными. Теперь мне очень интересно смешивать цифровые технологии производства с традиционными инструментами строительства, потому что мы можем не только делиться самими файлами дизайна, но и фактически показывать, как они реализуются в реальном мире. Так что нажмите кнопку «палец вверх», чтобы оставить комментарий, или просто поделитесь им на любой удобной для вас платформе. Мы будем очень признательны. спасибо за более подробные инструкции, обязательно посетите мой веб-сайт, и если вы хотите увидеть, над чем я работаю дальше, подпишитесь на меня в Instagram и не забудьте подписаться. Спасибо, пока.

[См. также:  ПОСМОТРИТЕ, КАКИЕ ТРЕНДЫ 2019 ГОДА ПРЕОБРАЗИЛИ ЭТУ ДИЗАЙН ГЛАВНОЙ ВАННОЙ КОМНАТЫ ]

Как построить винтовую лестницу

Вы хотите, чтобы ваш дом был удобным и более удобным, и вы планируете новое дополнение к дому? доступ к новой области, но у вас нет места для обычной лестницы? Возможно, вы добавляете тренажерный зал на нижнем уровне и вам нужен способ попасть в эту зону из главной спальни. Вы собрали колоду и вам нужен быстрый доступ к другому уровню?



Рассмотрим преимущества винтовой лестницы. Она занимает меньше места, чем обычная лестница, а также может стать прекрасным предметом разговора.



Хотя винтовая лестница не может использоваться в качестве основного входа в помещение вашего дома (в соответствии с требованиями строительных норм), она может быть удобным способом перехода с одного уровня на другой и займет вдвое меньше места. .



Лестницы Arke предлагают комплекты винтовых и модульных лестниц для тех, кто делает их своими руками.



Вы можете построить свою собственную винтовую лестницу, обладая небольшими навыками сварки и сталью стоимостью около 400 долларов, даже при нынешних более высоких ценах на сталь. За последние 15 лет я построил 18 винтовых лестниц, все с деревянными элементами (ступени и поручни). В этой статье объясняется, как это сделать.







Недавно я убрал палубу второго этажа из своего дома, потому что она гнила и находилась в плохом месте, на виду у машин, на оживленной улице перед нашим домом. Доступ на палубу осуществлялся через дверь в кухне/столовой. Мы с женой решили, что новая стальная винтовая лестница должна заменить палубу, чтобы обеспечить пожарную лестницу и добавить красивый акцент в наш дом.



Изображение наверху предоставлено Salter Spiral Stairs



Планирование и проектирование

Каждая винтовая лестница строится вокруг центральной колонны, которая опирается на одну точку в основании (см. рис. 1). Я вырыл 18-дюймовую яму в земле под кухонной дверью глубиной 4 фута — ниже линии заморозков в нашем климате Миннесоты. Я заполнил картонную трубу бетоном на высоту 3 дюйма над землей и на уровне верха стены фундаментного блока. Я использовал мастерок, чтобы сгладить и выровнять бетон.

Теперь у нас была хорошая основа для дальнейшего развития. Для начала мне нужно было всего одно измерение: общий подъем.

Общая высота от бетонного фундамента до вершины верхней ступеньки составляла ровно 9 футов или 108 дюймов. Я записал эту цифру и решил сделать так, чтобы лестница поворачивала налево (против часовой стрелки), когда поднималась.

Но сначала мне пришлось учесть несколько требований строительных норм и правил, чтобы спланировать лестницу.





Национальные строительные нормы и правила требуют, чтобы ширина каждой ступени была не менее 26 дюймов. Каждая ступенька должна иметь глубину не менее 7-1/2 дюймов в точке на расстоянии 12 дюймов от ее узкого конца.

Высота каждой ступени должна быть не менее 6 футов 6 дюймов. Поручень должен быть на 34-36 дюймов выше каждого выступа ступени. Балясины лестничных перил не должны пропускать 4-дюймовый шар.



Кроме того, верхняя платформа должна выступать на 7 дюймов за пределы двери, которая может открываться на нее, при измерении, когда дверь полностью открыта.

Планировка и компоновка этой наружной лестницы применимы к любой винтовой лестнице, установленной где угодно, любой высоте и любому диаметру.

В соответствии с действующими строительными нормами лестница высотой около 9 футов хорошо работает, когда ей необходимо сделать примерно один полный оборот в вертикальном направлении. Это означает, что первый шаг внизу находится прямо под последним шагом вверху. Кто-то, пользующийся лестницей, смотрит в одном направлении на верхней и нижней ступеньках. Эта комбинация поворота на 360 градусов за 9футов вертикального перемещения также обеспечивает надлежащее пространство над головой, требуемое строительными нормами.



Чтобы определить необходимое количество ступеней, мы делим 108 дюймов высоты по вертикали на 7. Идеальным является 7-дюймовый подъем на ступень. 108 дюймов ÷ 7 дюймов = 15,43 шага. Так как у нас не может быть нечетного количества шагов, мы выберем 15 шагов. Верхняя палуба будет 15-й ступенью, поэтому мы сделаем 14 ступенек плюс колода. Тогда 108 дюймов ÷ 15 шагов = 7,2 дюйма. Теперь мы определили, что каждый подъем (расстояние по вертикали от одной ступени до другой) составляет 7,2 дюйма.



Глубина каждой ступени (прогона) на узком конце будет составлять 4 дюйма, чтобы на нее можно было установить 4-дюймовую центральную колонну с местом для сварки сверху и по бокам.



Длина ступени (горизонтальная глубина каждой ступени на широком внешнем конце) может быть определена путем выбора наружного диаметра лестницы. Строительные нормы и правила требуют минимум 5 футов 2 дюйма из-за минимальной ширины протектора 26 дюймов. Если мы добавим ширину двух 26-дюймовых ступеней, центральной колонны и поручня, мы обнаружим, что диаметр 62 дюйма является минимальным для любой винтовой лестницы. Я выбрал диаметр 70 дюймов, чтобы по лестнице было легче ходить. Это сделало каждую гусеницу шириной 32 дюйма вместо минимума в 26 дюймов.



Для определения размеров ступеней на внешнем конце давайте рассмотрим внешний диаметр лестницы без балясин и перил. Центральная колонна и две ступени имеют общий диаметр 68 дюймов.

Окружность лестницы равна диаметру в дюймах, умноженному на 3,1416. Итак, 68 дюймов x 3,1416 = 210 дюймов (округлено до ближайшего дюйма). Так как мы будем делать 14 шагов, 210÷14=15 дюймов. Ступени должны перекрываться на один дюйм, чтобы разместить стойки, которые связывают их вместе и поддерживают перила и балясины. Таким образом, мы сделаем ступени глубиной 16 дюймов (горизонтальное измерение, спереди назад) на внешнем конце. Стойки привариваются к пятке одной проступи и носу проступи над ней. (См. Рис.2 выше).



На данный момент у нас есть следующая информация: Общая высота лестницы составляет 108 дюймов (7,2 дюйма на ступень). Лестница повернет налево по пути вверх. Лестница имеет 15 ступенек (14 ступеней плюс верхняя площадка). Лестница совершит один полный оборот на 360 градусов. Внешний диаметр составляет 70 дюймов, включая стойки и перила. Поручень будет высотой 36 дюймов.



Верхний настил

Верхний настил, который для целей планирования является 15-й ступенью, должен быть не меньше ширины верхней ступеньки, но может быть и шире. Я решил сделать свою ширину 42 дюйма, чтобы было достаточно места для легкого открывания сетчатой ​​двери и для легкого доступа к первой ступеньке. Палуба должна выступать на 7 дюймов за сетчатую дверь, когда дверь широко открыта. Моя дверь имеет ширину 36 дюймов, поэтому я сделал верхний настил глубиной 44 дюйма (от дома до внешнего края настила). Я сделал ограждения на верхней палубе высотой 36 дюймов с расстоянием между балясинами чуть менее 4 дюймов.

Центральная колонна

Я использовал 3-1/2-дюймовую трубу сортамента 40 для центральной колонны, размер которой составляет 4 дюйма снаружи. Я обрезал его длиной 146 дюймов. Это дало 108 дюймов для 15 ступеней, 36 дюймов для верхних ограждений и 2 дюйма дополнительно для красоты.



Затем я закрыл верхний конец круглой пластиной толщиной 1/8 дюйма и отшлифовал сварной шов. Нижний конец получил квадратную 1/2-дюймовую пластину размером 12 на 12 дюймов, приваренную по всему периметру. Я пробил 7/16-дюймовые отверстия в каждом углу пластины, чтобы получить 3/8-дюймовые анкерные болты для бетона, чтобы прикрепить ее к фундаменту.



Чтобы упростить разметку, я уложил колонну горизонтально в простую заготовку, которую сделал много лет назад именно для этой цели. Пара козлов будет работать так же хорошо. Затем я разложил метки из мыльного камня для каждой ступени на расстоянии примерно 7,2 дюйма друг от друга, начиная с обоих концов и регулируя расстояние между метками для одинакового расстояния между ступенями. Как обсуждалось ранее, верхняя отметка находится на расстоянии 108 дюймов от нижнего конца колонны и является точкой крепления верхней деки.



Конструкция ступеней

Поскольку лестница должна была использоваться на открытом воздухе, я сделал ступени из 1/8-дюймовой стальной плиты безопасного пола (также называемой ромбовидной ступенью). Я вырезал детали с помощью плазменного резака и отнес их местному производителю для формирования. Я использовал размеры, описанные ранее, но добавил 1 дюйм на передней и задней сторонах, чтобы сформировать ребро жесткости, которое также сделало протекторы более тяжелыми. Внешний конец получил плоскую поверхность размером 3/16 на 1 дюйм, приваренную к концу, чтобы завершить закрытый вид.



Я прикрепил ступени к центральной колонне по моим отметкам, убедившись, что они перпендикулярны колонне в обоих направлениях. Я также тщательно продвинул их для левого поворота и перекрыл их на один дюйм. После того, как я прикрепил несколько ступенек на место, я начал прикреплять столбики для новых ступеней к внешним концам ступеней, привязывая пятку к одной ступени. до носа протектора над ним на внешнем краю протектора и на 35 дюймов выше верхнего протектора. Поручни, добавленные позже, сделали перила высотой 36 дюймов.



Скобы представляют собой квадратные трубы диаметром 1 дюйм, обрезанные до 43 дюймов, с верхними концами, обрезанными примерно под углом 33 градуса, чтобы приблизиться к наклону лестницы. Угол не критичен, потому что поручни будут приварены к верхним концам всех ножек.



Когда все ступени и ступени были прихвачены на место, я вернулся, чтобы закончить сварку центральной колонны на каждой ступени и вокруг каждой ступени, прикрепленной к ступеням.



Самой интересной частью всего проекта было изготовление спиральных перил. Я использовал 3/4-дюймовую трубу (размеры около 1 дюйма снаружи) длиной около 21 фута, пропустив ее через машину для производства листов, чтобы сначала сформировать круг диаметром около 7-1/2 футов. Этот процесс слегка сплющил трубку и сделал ее более удобной для руки. Затем я привязал один конец трубы к столбу электропередач снаружи и ушел с другим концом, растянув его в спираль примерно на 9ноги длинные.



Затем, начиная с середины лестницы, я прикрепил перила к верхним концам стоек, нагревая и слегка изгибая перила по мере необходимости. Когда поручень был на месте без перегибов или выпуклостей, я закончил сварные швы и отшлифовал их до гладкости.



Затем был верхний настил, где я использовал уголки размером 1-1/2 на 1/8 дюйма для рамы, пробив 1/4-дюймовые отверстия для досок настила, которые я позже закрепил болтами. Палуба была размером 42 на 44 дюйма с двумя поперечинами, которые помогали выдерживать нагрузку в центре. Я слегка надрезал один угол, чтобы разместить центральную колонку, и приварил ее на месте на отметке 108 дюймов на колонке. Позже были добавлены обработанные палубные доски с закругленными концами.



Затем я вырезал угловые стойки (квадратная труба 1 дюйм, длина 35 дюймов) для перил палубы вместе с квадратными балясинами 3/8 дюйма и 1/4 на 1-1/4- дюймовые поперечины из плоских стержней вверху для перил и приварили их на место. Пространства между 15 столбами новелей затем были заполнены тремя балясинами из квадратных стержней диаметром 3/8 дюйма (см. рис. 2).

Отделка

После того, как все сварочные работы были выполнены, все сварные швы отшлифованы и отполированы, лестница была готова к отделке. Я решил сам покрасить его хорошей антикоррозийной грунтовкой и матовой черной краской на масляной основе. Отделка с порошковым покрытием также является отличным выбором, но может быть довольно дорогой (до 800 долларов за среднюю лестницу). Он более прочный, но некоторые цвета выцветают, а любые царапины не так легко исправить.



После того, как лестница была установлена ​​на бетонную колонну и прикручена к дому 3/8-дюймовыми шурупами, я добавил кедровые поручни вокруг верхнего настила, прикрепленные к 1/4-дюймовым плоским брускам с нижней стороны. дно с № 8, 1-дюймовые шурупы для дерева.



Помните, что ваш список материалов может отличаться в зависимости от размеров и стиля вашей лестницы. Если ваша лестница будет использоваться в помещении, вы можете рассмотреть ступени из твердой древесины, поддерживаемые рамами из углового железа, которые заключены в ковер.



Сводка расчетов

Количество ступеней = общая высота ÷ 7 (округлено до ближайшего целого шага).

Окружность лестницы = диаметр x 3,1416.

Глубина ступени (внешний конец) = длина окружности ÷ количество ступеней + 1 дюйм.

Список материалов

Ваш список может отличаться в зависимости от размеров и стиля вашей лестницы.

3 1/2 дюйма Ш. 40 Черная труба — 146 дюймов

Напольная пластина 1/8 дюйма — прибл. 1 4 фута. х 8 футов. Тарелка

1 дюйм 12 калибра. Квадратная трубка — прибл. 65 футов

Квадратный стержень 3/8 дюйма — прибл. 175 футов

Плоский стержень 3/16 x 1 — 19 футов

Черная труба 3/4 дюйма — 21 фут

Пластина 1/2 дюйма — 1 кв. фут

Поручень из кедра — 1 -1/2 кв. дюйма x прибл. 8 футов.

Грунтовка и краска — 1 галлон. из каждой

обработанных палубных досок — 13 кв. футов

Наборы винтовых и модульных лестниц Arke могут быть построены за один день средним энтузиастом дома. Комплекты винтовых лестниц Arke бывают разных конструкций и материалов, таких как дерево, металл и сталь. Arke — дочерняя компания итальянской компании Fontanot, производящей винтовые лестницы, в США. Лестницы Arke спроектированы и спроектированы в Италии и продаются в США. Характеристики винтовых и модульных лестниц Arke: * Качество изготовления и дизайн: запатентованные комплекты винтовых лестниц Arke созданы в соответствии с высочайшими стандартами качества изготовления и дизайна. * Простота сборки: наши винтовые и модульные лестницы не требуют специальных инструментов или навыков и могут быть собраны всего за один день. Один из наших наборов винтовых лестниц Phoenix был показан в недавнем выпуске DIY Network «DIY To The Rescue».

Винтовая лестница своими руками из дерева фото: Винтовая лестница своими руками + фото, чертежи, видео
