Винтовая свая своими руками изготовление: Как сделать винтовые сваи своими руками. Описание изготовления винтовых свай

к оглавлению ↑

Изготовление лопастей: пошаговое руководство

Делаем лопасти для самодельной сваи

1. Чтобы ускорить процесс работы, рекомендуется изготовить шаблоны будущих лопастей. Для этого необходимо вырезать два круга разного диаметра. Диаметр большого круга должен равняться наружному диаметру лопасти. Диаметр малого круга должен соответствовать диаметру ствола.
2. Подготовленные шаблоны раскладывают на полосе стали и вычерчивают круги: вначале — большой, затем – малый.
3. Вырезать лопасти нужно в следующем порядке: по вертикали выполняют рез до внутреннего круга, продолжают резать по внутренней отметке, затем обрезают изделие по контуру снаружи. В результате получается кольцо с прорезью.
4. Изделие зажимают в тисках и по разрезу отгибают концы в разные стороны. При этом расстояние между концами должно быть не более 15 см.

к оглавлению ↑

Изготовление конусного наконечника

Конусный наконечник

1. Как и на предыдущем этапе, вначале нужно изготовить шаблон. В этом случае требуется вырезать треугольник. Чтобы определить высоту шаблона, нужно диаметр трубы умножить на два. Для определения размера основания треугольника длина окружности трубы делится на определенное количество секторов. Чаще всего их делают четыре.
2. Нижнюю часть трубы размечают на четыре сектора и вырезают их болгаркой.
3. Полученные треугольники на конце трубы сбивают к центру до полного соединения.
4. Линии стыков проваривают сплошным швом. При этом важно следить за качеством работы.

к оглавлению ↑

Окончательная сборка свай

Сборка единого элемента заключается в приваривании винтовой лопасти к нижнему краю сваи. При этом важно следить, чтобы между основной частью сваи и винтовым элементом не было зазора. При обнаружении просветов между поверхностями этих элементов необходимо больше разогнуть торцы спирали.

Нижний край винта должен располагаться на расстоянии 5 см от вершины конуса.

Сваривать элементы можно только после полного примыкания лопасти к поверхности конуса. При этом сварка должна проводиться сплошным швом, чтобы винт не оторвался в процессе закрутки сваи.

к оглавлению ↑

Расчет количества свай

Перед тем, как начинать изготовление свай своими руками, необходимо определить точное количество элементов конструкции. При проведении расчета стоит учитывать следующее:

• Сваи должны располагаться под каждым углом постройки.
• Необходима установка опор в местах пересечения несущих стен дома.
• Не меньше двух свай нужно установить в месте расположения печи или камина.
• Требуется установка свай под будущей террасой или другой пристройкой.

Так рассчитывается количество основных свай. Для большей прочности необходимо установить дополнительные опоры. Их рассчитывают по следующему принципу:

• При возведении строений из блоков или плит между дополнительными опорами необходимо выдерживать расстояние до 2 метров.
• Для каркасных конструкций из дерева достаточно расположить сваи на расстоянии 2,5 метра.
• При строительстве брусовых или бревенчатых домов между сваями можно делать промежуток до 3 метров.

Для удобства подсчета винтовых свай рекомендуется составить план-схему строения, где отметить места расположения опор.

Расчет количества винтовых свай

Винтовую сваю можно изготовить самостоятельно, необходимо лишь запастись подходящими материалами и соблюдать технологию изготовления. Однако сваи, выполненные своими руками, безопаснее использовать в качестве основания для легких построек или оградительных конструкций.

Винтовые сваи своими руками: инструкция

Содержание

• Конструкция винтовой сваи
• Начало работы
• Этапы работ
  • Кроим полосу
  • Создание винтовой спирали
  • Работа над конусом
  • Формируем конус

Свайно-винтовой фундамент настолько популярен, что буквально в каждом населенном пункте можно встретить многочисленные конструкции, опирающиеся на него. Так как технология установки такой основы не вызывает особых трудностей, некоторые умельцы пошли дальше и начали изготавливать винтовые сваи своими руками.

Это вполне реально, тем более если вы хотите возвести на своем участке легковесную постройку, а для строительства массивной жилой постройки лучше отдавать предпочтение заводским изделиям. Сразу оговоримся, что для такого процесса не потребуется сложное оборудование, и это тоже говорит о простоте работы.

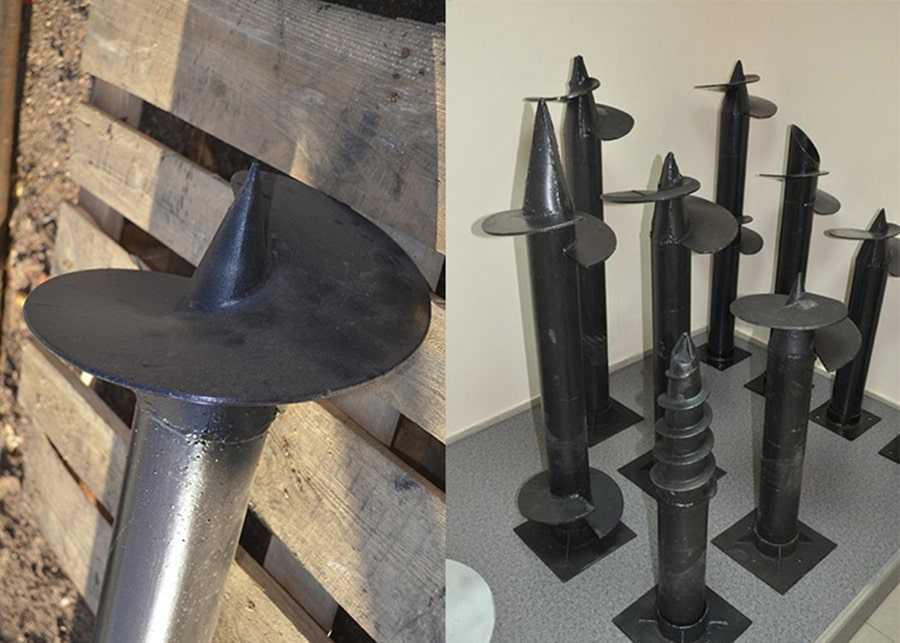

Конструкция винтовой сваи

Чтобы опора получилась качественной и прочной, необходимо ознакомиться с ее конструкционными особенностями. Свая с лопастями включает в себя несколько элементов:

• ствол, который представляет собой круглую трубу. Толщина ее стенок равна 4 см;
• наконечник в форме конуса, закрепленный на нижнем конце опоры;
• лопасти, образующие спиральный виток, приваренные на конус;
• оголовок – заглушка, которую приваривают к верхушке трубы.

Оголовок нужен тогда, когда планируется строительство наземной части конструкции из деревянных материалов. Чтобы придать оголовку большей прочности, его обычно усиливают ребрами жесткости. В каждом углу заглушки необходимо просверлить отверстия (в диаметре 24 мм).

Начало работы

Первое, что нам необходимо сделать, это составить чертеж будущей винтовой сваи. Это может быть самый простой набросок, но он даст вам возможность отметить все необходимые размеры опорного стержня, да и подсчет нужного количества материалов с его помощью будет идти легче. Здесь же будет размечаться каждый элемент заготовки.

На чертеже необходимо указать:

1. Какого диаметра будет труба.
2. Необходимую длину опоры с учетом конуса.
3. Высоту или угол конуса.
4. Расстояние от низа лопасти до самой верхушки конусного наконечника.

Если вам нужны опоры под деревянную конструкцию, не забудьте предусмотреть оголовок (заглушку) и усиление в виде ребер жесткости. Здесь работа может застопориться из-за необходимости точно указать длину сваи, а выяснить вы это сможете только после того, как будет проведен анализ грунта. Нас интересует глубина залегания плотных грунтов. Правильнее всего будет заказать анализ почвы в специализированном бюро, но за такую услугу придется немало заплатить.

Но, так как на самодельных сваях вы вряд ли будете строить жилую постройку, можно обойтись без нецелесообразных для легкой конструкции трат. Можно спросить у знакомых или соседей, которые вели серьезное строительство, не известна ли им такая информация, вдруг они смогут ее прояснить. Технология предусматривает следующее: по своей длине опора должна превосходить глубину залегания несущего слоя на 0,5 м, именно на столько она будет возвышаться над уровнем земли

Определив размеры, можете начинать изготавливать лопасть в домашних условиях, для чего вам понадобится:

• качественная листовая сталь;
• плазморез;
• тиски;
• шаблоны, при помощи которых размечают внутренний и наружный диаметр заготовки;
• оборудование, на котором растягивают винтовую спираль (можно ограничиться ломом).

Этапы работ

Так как нужно изготовить не одну сваю, с циркулем вы будете возиться очень долго. В данном случае лучше изготовить специальные шаблоны, которые ускорят процесс разметки лопастей. Здесь нужно будет сделать самому два шаблона. На одном из них необходимо начертить малый круг с диаметром, равным диаметру трубы по ее наружной стороне.

Второй шаблон будет содержать большой круг, а его диаметр будет равен наружному диаметру винта. На каждом шаблоне должна быть нанесена центральная ось, что упростит их посадку на стальную полосу в момент нанесения разметки. Теперь, когда шаблоны готовы, можно переходить к следующему этапу.

Кроим полосу

Чтобы расход материала свести к минимуму, необходимо правильно провести раскрой стальной полосы. Обратите внимание на то, что ее длина и ширина будут кратны наружному диаметру лопасти (заготовки):

• по ширине большой шаблон должен лечь без припусков. К примеру, он имеет диаметр 250 мм, а значит, ширина полосы должна составлять все те же 250 мм;
• длина полосы должна быть равна диаметру шаблона лопасти, умноженному на количество заготовок. Припуски зазоров тут не нужны.

Чтобы добиться одинакового размера всех винтовых лопастей, полосу необходимо расчертить, для чего по длине лопасти проводят горизонтальную ось, и вертикальную, шаг которой обязательно должен равняться диаметру винтовой лопасти. Первая вертикальная линия будет проходить от короткой стороны полосы на том расстоянии, которое будет равно ½ диаметра заготовки.

Теперь необходимо разметить круги, а поможет нам в этом шаблон. Процесс может проводиться в произвольном порядке, то есть вы можете разметку начинать с малых кругов, а завершать большими, или в обратной последовательности, разницы нет.

Создание винтовой спирали

Когда вся разметка готова, настало время заняться вырезанием заготовок. Сначала наносится надрез начиная от вертикальной оси и до внутреннего круга, а далее по внутренней оси. В конце нужно вырезать наружный контур винтовой лопасти.

Здесь нам понадобится оборудование – тиски и разводной рычаг. Образовавшиеся кольца одно за другим фиксируют тисками так, чтобы вертикальный разрез был повернут вверх, а затем аккуратно рычагом разводят в разные стороны торцы. После того как первый торец отогнули, необходимо высвободить заготовку из тисков, перевернуть ее на другую сторону, и точно так же отогнуть второй торец.

Перемеряем расстояние – оно должно составлять между ними от 130 до 140 мм, при диаметре лопасти в 200 мм. Следите за тем, чтобы конец винтовой лопасти, входящий в землю, был меньше отогнут, нежели верхний.

Обратите внимание, что в данном процессе это наиболее сложная и ответственная задача, ведь неправильно выверенный угол не позволит вам произвести вкручивание винтовой опоры в грунт.

Работа над конусом

В промышленных условиях наконечники производят по методу литья, но по понятным причинам домашняя технология видоизменена, и мы будем мастерить конус из трубы – именно так происходит изготовление винтовых свай частным образом.

Теперь возвращаемся к процессу изготовления шаблона. В данном случае он будет представлять собой треугольник, который нужно вырезать из тонкого металлического листа (можно заменить картоном). Высота нашего шаблона будет равна диаметру трубы, умноженному на два.

Размер основания определяется путем простейших расчетов:

• сначала подсчитываем длину окружности ствола в разрезе, для чего наружный диаметр ствола необходимо умножить на 3,14;
• полученную цифру делим на сектора, из которых будет изготовлен винтовой конус. Если мы берем трубу, диаметр которой равен 76 мм, то нам вполне хватит четыре сектора. Так мы быстро и точно вычислили длину основания нашего шаблонного треугольника.

Формируем конус

Размечаем 4 сегмента с помощью изготовленного ранее шаблона и болгаркой вырезаем их из трубы. Треугольники, которые остались на трубе, без лишнего усилия нужно кувалдой подогнуть к центру поперечного сечения. Набивать нужно до тех пор, пока они полностью не сомкнутся. Теперь в работу вступает сварочное оборудование. Стыковочные швы заваривают сварочным аппаратом.

При необходимости количество сегментов-треугольников может быть увеличено. Следите за тем, чтобы шов от сварки был аккуратным, иначе он может разойтись, и усилия будут напрасными.

Когда лопасть будет устанавливаться на конус, ни в коем случае не должны появиться зазоры. Если все же они есть, придется корректировать угол подъема спирали. Сверьте расстояние от нижнего угла спирали до конусной вершины – у вас должно получиться 50 мм. Когда элементы плотно сомкнуться между собой, стык проваривается ровным сплошным швом. Ни в коем случае нельзя допускать прерывистый шов, ведь при завинчивании в грунт на винт будет воздействовать огромная нагрузка.

Настало время приваривать оголовок и ребра жесткости, созданные в форме треугольников с прямым углом и катетом в 50 мм. Именно катет приваривают к низу оголовка и трубе.

Вот так несложная технология и абсолютно простое оборудование позволят вам самому сделать отличные лопастные сваи, на которых можно обустроить небольшую легкую конструкцию.

Как построить фундамент для сарая на винтовых сваях

93 доли

• Доля
• Булавка

Мой друг хотел построить сарай на заднем дворе дома, который он недавно купил. Проблема была в том, что он не хотел портить свой новый ландшафт выкапыванием ям для бетонных опор. Он выбрал фундамент для сарая с винтовыми сваями , который он мог установить самостоятельно, не испортив свой газон.

Винтовые сваи популярны, потому что для их установки не нужны специальные инструменты или машина. Все, что вам нужно, это 2 x 4 и немного локтя. После того, как сваи вкручены в землю, они становятся такими же прочными, как любой бетонный пирс, и более устойчивыми к морозному пучению.

Быстрая навигация

• Что такое винтовая свая?
• Конструкция и компоненты винтовых свай
  • Головка сваи
  • Центральная шахта
  • Спиралевидная пластина
• Зачем строить навес на винтовых сваях?
  • Всепогодная установка
  • Без беспорядка
  • Устойчивость
  • Гарантированная грузоподъемность
  • Съемные и многоразовые
  • Стоимость
• Установка винтовых свай
  • Что за сарай?
  • Где находится сарай?
  • Насколько большой сарай?
  • Тип пола
• Как построить фонд винтового сарай
  • Использование подрядчика для установки винтовых свай
• Винт.

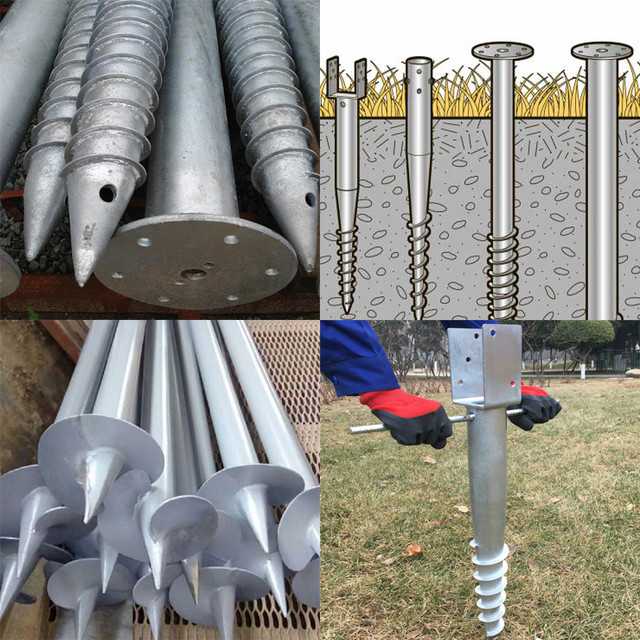

  Винтовая свая представляет собой оцинкованный столб с плоской головкой вверху и винтовой «пластиной» внизу. Винтовая пластина внизу действует как шуруп, и вся винтовая свая вбивается в землю так же, как шуруп вбивается в дерево. Это можно сделать как вручную, так и с помощью машины.

  После того, как свая вбита в землю, конструкция опирается на выступающую из земли плоскую пластину. Винтовые сваи бывают разных диаметров как для столба, так и для винтовой пластины. Чем больше диаметр, тем больший вес он выдержит.

  Винтовые сваи существуют в основном потому, что они могут быть более дешевым вариантом, чем бетонные сваи. Хотя сами сваи дороги, их можно быстро и легко установить. Кроме того, воздействие на прилегающие территории минимально, и вы можете приступить к строительству сразу после установки.

  Конструкция и компоненты винтовой сваи

  Конструкция винтовой сваи проста, что делает ее отличным вариантом для многих домашних мастеров. Мой друг смог купить несколько винтовых свай в местном магазине товаров для дома и установить их в тот же день. Конечно, это требовало некоторого усилия, но он полагал, что сэкономил себе по крайней мере день работы и немного денег.

  Рассмотрим детали винтовой сваи более подробно:

  Головка сваи

  Головка винтовой сваи плоская или U-образная. Многие купленные в магазине самодельные версии винтовых свай, такие как спиральные винтовые сваи Pylex, предлагают U-образные головки, которые могут удерживать деревянный столб 4 × 4 или 6 × 6. Вертикальная часть U-образного кронштейна обычно имеет высоту около 2 ¼ дюйма. Многие коммерческие сваи будут иметь плоские оголовки, которые позволяют пользователю либо добавить свой кронштейн, либо просто поддерживать боковую балку.

  Купленные в магазине бренды также предлагают головки с регулируемой высотой. Это означает, что головка сидит на резьбовом стержне, который регулируется большой гайкой в ​​основании. Простое вращение гайки может поднимать и опускать головку до 3 дюймов.

  Важно отметить, что многие винтовые сваи, купленные в магазине, не оцинкованы. Вместо этого они окрашены антикоррозийной краской и имеют порошковое покрытие. Другие версии, предлагаемые подрядчиками, полностью оцинкованы. Я настоятельно рекомендую использовать только оцинкованные столбы. Краска может отколоться во время установки, что со временем приведет к ржавчине, гниению и разрушению ворса.

  Центральный ствол

  Центральный ствол винтовой сваи бывает разных диаметров. Очевидно, что чем меньше диаметр, тем меньший вес он может выдержать. Наиболее распространенные диаметры в продаже: от 1 ¼ до 3 ½ дюймов. Имейте в виду, что все сваи поставляются с техническими бюллетенями, в которых четко указан вес, на который они рассчитаны.

  Хотя все шахты имеют цилиндрическую форму, некоторые из них имеют квадратную форму, которая предназначена для установки над землей. Это позволяет гайке и головке сваи располагаться более прямо на валу. Часто это встречается только на валах меньшего диаметра, купленных в магазинах Home Reno.

  Конечно, длина валов разная. Поскольку валы предназначены для установки ниже уровня промерзания, для действительно холодных регионов существуют 10-футовые варианты. Кроме того, Pylex и некоторые другие производители продают удлинители для винтовых свай. Они располагаются поверх существующей винтовой сваи, чтобы удлинить существующую сваю.

  Обязательно сверьтесь с местными строительными нормами и правилами, чтобы узнать, какая линия замерзания находится в вашем районе. Чтобы быть в безопасности, многие подрядчики утверждают, что 2 фута ниже линии промерзания идеально. Таким образом, вы гарантируете, что даже в самый разгар очень холодной зимы ваш сарай не сдвинется с места.

  Спиральная пластина

  Спиральная пластина представляет собой спиральный кусок металла в нижней части сваи. Это и дало свае название «винт». Эта пластина позволяет забивать сваю в землю завинчивающим или крутящим движением. Диаметр винтовой пластины варьируется. Как и в случае с валом, чем больше диаметр пластины, тем больший вес она выдержит.

  Диаметр спиральной пластины не обязательно зависит от размера вала. Однако вал меньшего размера ограничивает диаметр винтовой пластины. Например, вы не получите винтовую пластину больше 6 дюймов из ствола винтовой сваи диаметром 1 ¼ дюйма.

  Винтовые пластины приварены к валу. Если у вас нет оцинкованного вала, то вам лучше поверить, что в первую очередь ваша дешевая винтовая свая будет ржаветь на сварных швах, соединяющих спираль с валом. Это означает разрушение винтовой сваи.

  Зачем строить сарай на винтовых сваях?

  Причина номер один — простота установки. После того, как у вас есть план террасы или сарая, и вы отмечаете, где на земле вы хотите установить сваи, все, что вам нужно сделать, это купить их и начать завинчивать. Хотя это требует некоторых усилий, если не использовать машину, это можно сделать гораздо быстрее, чем делать бетонные опоры.

  Всепогодная установка

  Кроме того, вы можете устанавливать эти сваи практически при любой погоде, если только земля не полностью промерзла (но кто же захочет работать снаружи?) После того, как ваши сваи установлены, вы можете начать немедленно построить свою структуру поверх них. Не нужно ждать, пока бетон высохнет.

  Нет беспорядка

  Нет абсолютно никакого беспорядка или очень мало беспорядка, который нужно убрать потом. Если вы хотите защитить свой ухоженный газон, то винтовые сваи — единственный выход. Многие Kubota поставляются с большими опорными колесами, которые едва касаются земли под ними. В качестве альтернативы вы можете использовать длинный 2×4 в качестве рычага для забивания винтовых свай в землю без какого-либо удара.

  Устойчивость

  Винтовые сваи работают благодаря узкому стволу. Поскольку земля движется и замерзает, небольшой профиль вала обеспечивает чрезвычайно малую площадь поверхности. Это означает, что он более способен сопротивляться движениям почвы, чем площадь поверхности бетонного пирса.

  Винтовые сваи чрезвычайно устойчивы, но они также обеспечивают гибкость, поскольку можно регулировать оголовок сваи. Эти дополнительные 3 дюйма полезны при выравнивании опорных балок для палуб или навесов.

  Гарантированная грузоподъемность

  Каждая винтовая свая поставляется с техническим бюллетенем, в котором точно указан максимальный вес, на который она рассчитана. Поскольку свая настолько устойчива, вы можете быть уверены, что она удержит именно то, для чего предназначена.

  Поскольку существуют различные версии винтовой сваи, ее можно адаптировать к любому типу настила или размера навеса. Независимо от того, есть ли у вас навес размером 6 x 6 футов для газонокосилки или пещера для человека размером 24 x 30 футов на заднем дворе, для поддержки любых конструкций найдется винтовая свая.

  Съемные и многоразовые

  Хотя для большинства это может быть не выгодно, эти посты можно использовать повторно. Для владельцев сарая это должно быть огромным плюсом. Если вы используете сонотрубки для постройки своего сарая, то перенести его через пять лет будет огромной проблемой. Бетон означает, что он на всю жизнь.

  С другой стороны, использование винтовых свай для вашего сарая означает, что вы можете перемещать свой сарай. Допустим, вы устанавливаете сарай на винтовых сваях. Потом через пять лет вы хотите пристроить к дому гараж, но мешает сарай. Прочтите мою статью о том, как переместить сарай, затем удалить сваи, переустановить их в другом месте во дворе, и вы переместите сарай, выкапывая бетон.

  Стоимость

  Стоимость 4-футовой винтовой сваи с диаметром ствола 1 ¼ дюйма чрезвычайно низка, и ее можно купить менее чем за 20 долларов на распродаже. Это за дешевую, сделанную в Китае кучу. Оцинкованные винтовые сваи большего диаметра как в стволе, так и в спирали могут стоить около 200 долларов за сваю.

  Однако вы платите за то, что получаете. Ищите оцинкованные сваи отечественного производства — это то, что вам нужно. Если вы сделаете выбор в пользу качественных свай, то сможете сэкономить, установив их самостоятельно.

  Изображение предоставлено technometalpost.com

  Установка винтовых свай для навесов

  Ниже мы рассмотрим этапы установки фундамента сарая на винтовых сваях . Естественно, нанять подрядчика всегда проще. Однако не у всех завалялась пара лишних тысяч долларов. Вместо этого я покажу вам, что вы можете быстро установить винтовой фундамент самостоятельно и без каких-либо специальных инструментов или машин.

  Давайте рассмотрим некоторые технические аспекты проекта, которые вам следует учесть, прежде чем вы начнете завинчивать сваи на своем заднем дворе.

  Что за сарай?

  Тип сарая, который вы строите, определяет необходимое количество винтовых свай и их тип. Если у вас есть навес, который будет поддерживать тяжелые предметы, такие как дровяная печь, большой компрессор или даже классический автомобиль, вам понадобятся валы большего диаметра и спиральные пластины.

  Важно отметить, что строительство сарая на винтовых сваях может подразумевать любой тип сарая, просто некоторые навесы не обязательно требуют винтовых свай. Небольшие пластиковые сараи для инструментов прекрасно подойдут для 4 шлакоблоков. Но если вы похожи на меня, то вам нужно что-то прочное и постоянное. Поэтому винтовые сваи незаменимы.

  Где находится сарай?

  Винтовые сваи подходят для большинства почв, будь то глина, песок или ил. Гравий создает больше проблем, особенно если это более крупный сорт с более крупными камнями. В некоторых случаях сначала необходимо выкопать смешанные грунты с крупными камнями под ними.

  Компания Pylex рекомендует приобретать арматуру диаметром ⅜ дюйма, называемую арматурным стержнем, для использования в качестве направляющего штифта для исследования камней, а также для удержания винта прямо во время установки. Зондирование с помощью арматуры может сообщить вам о любых крупных камнях, которые могут представлять проблемы.

  Поймите, что одним из преимуществ винтовых свай является то, что влажные места не являются проблемой. Даже снег или полумерзлый грунт могут принимать винтовые сваи. Ваша главная задача — большие камни, поэтому используйте арматуру, чтобы помочь себе. Если есть огромные валуны, вы можете скорректировать свой план основания или вам нужно будет рассмотреть другой вариант фундамента.

  Насколько большой сарай?

  Обратитесь к техническому паспорту, который поможет вам определить грузоподъемность винтовых свай различных размеров. А 50” Фундаментный винт Pylex для сарая рассчитан на вес около 6000 фунтов при установке в песчаной почве. Глина имеет тенденцию позволять конструкциям проседать под очень большими нагрузками, поэтому грузоподъемность той же сваи из глины составляет всего около 4000 фунтов.

  Не могу сказать, сколько винтовых свай вам понадобится для вашего сарая. Это зависит от того, насколько большой у вас сарай и материал, используемый для его строительства. Если вы использовали пиломатериалы, то они будут тяжелыми. Но опять же, это также зависит от того, что вы положили в свой сарай. Используйте инструмент виртуального конструктора, который поможет вам выбрать необходимое количество свай.

  Крупные производители утверждают, что расстояние между винтовыми сваями составляет от 8 до 10 футов. Но они учитывают использование валов большего диаметра и винтовых пластин. Поскольку винтовые сваи Pylex меньше, вам, вероятно, придется ставить их ближе друг к другу.

  Тип пола

  Винтовые сваи имеют либо плоскую пластину, либо U-образный кронштейн в качестве оголовка. Оба предназначены для использования в сочетании с деревянной балкой. Типичная конструкция пола сарая будет иметь балки, идущие перпендикулярно балкам, с фанерным полом поверх них.

  Помните, обратитесь к местным строительным нормам и правилам, чтобы узнать, где проходит линия промерзания и насколько глубоко свая должна быть заглублена в землю. Если вы не войдете достаточно глубоко, вы рискуете повредить конструкцию сарая, что приведет к неровному полу.

  Как построить фундамент сарая из винтовых свай

  Давайте посмотрим, как самостоятельно установить винтовые сваи. В качестве примера мы будем использовать типичную 50-дюймовую винтовую сваю Pylex.

  Шаг № 1

  Помните, что сначала следует ознакомиться со своими строительными нормами и понять, насколько глубоко должны быть установлены винтовые сваи. Винтовая пластина должна быть ниже линии замерзания.

  После того, как вы спланировали место для винтовой сваи, вы собираетесь установить на место кусок арматуры, называемый арматурным стержнем. Вы забьете это на место молотком весом 5 или 8 фунтов. Потратьте время, чтобы убедиться, что он идеально вертикальный. Повесьте отвес рядом с удочкой, чтобы убедиться, что она прямая.

  Ударьте по стержню, пока он не будет выступать на несколько дюймов над землей.

  Этап #2

  Когда стержень находится в земле, вы знаете, что у вас есть направляющая для вашей сваи. Снимите верхнюю пластину или U-образный кронштейн с верхней части сваи. Снимите резьбовой стержень и гайку. Снова вставьте скобу обратно в верхнюю часть сваи. Квадратный конец кронштейна будет плотно прилегать к квадратной вершине ствола сваи.

  Для начала вы можете просто крепко взяться за края U-образного кронштейна и повернуть. Это быстро станет трудным, и вы будете вынуждены использовать дополнительные рычаги.

  Шаг №3

  Когда крутить руками становится слишком сложно, возьмите 2×4 длиной около 2 футов. Отцентрируйте его, уложив ровно, внутри U-образного кронштейна. Возьмитесь за любой конец и продолжайте крутить. Теперь вы начнете видеть некоторый прогресс. По мере приближения сваи к земле вам будет трудно закручивать дальше.

  Шаг №4

  Откажитесь от 2’ 2×4 и возьмите более длинный — подойдет 6’’. Положите один конец в кронштейн и возьмитесь за другой конец. Медленно перемещайте рычаг так, чтобы винтовая свая достигла своей конечной точки опоры на высоте около 6 дюймов над землей.

  С помощью молотка забейте сваю на место несколькими сильными ударами. Это плотно уплотнит сваю на месте. Снимите кронштейн и вставьте резьбовой стержень с гайкой обратно в верхнюю часть вала. Установите кронштейн на резьбовой стержень.

  Шаг № 5

  Теперь кронштейн должен находиться на высоте 6 дюймов над землей, если вы устанавливаете его в глину, и на высоте 4 дюйма, если вы устанавливаете его в песок или ил. Теперь вы можете установить свой столб 4 × 4 в U-образный кронштейн. Используйте структурные шурупы для дерева, чтобы прикрепить кронштейн к стойке.

  Отрегулируйте регулируемую верхнюю пластину с помощью гайки на резьбовом стержне, чтобы получить ровную стойку и балку. Pylex требует, чтобы резьбовой стержень был как минимум на 3 дюйма ниже высоты вала для обеспечения стабильности.

  Использование подрядчика для установки винтовых свай

  Есть несколько причин, чтобы выбрать подрядчика, а не выполнять работу самостоятельно.

  Во-первых, у них есть доступ к винтовым сваям более высокого качества. Многие монтажники закупают сваи напрямую у производителей, которые используют отечественную сталь. Также эти сваи оцинкованы. Pylex только покрывает их сваи антикоррозийной краской. Оцинковка является гораздо более надежным вариантом, поскольку теоретически она навсегда защищает от ржавчины, исключая любые серьезные потертости.

  Во-вторых, у подрядчиков есть доступ к сваям длиной до 10 футов и гораздо большим диаметром, чем предлагаемые Pylex. Если вы устанавливаете навес, который будет выдерживать большой вес или будет большим, вам понадобится ствол сваи большего диаметра и винтовая пластина. В магазинах не продаются валы диаметром 3 дюйма или спиральные пластины диаметром 14 дюймов.

  Наконец, подрядчики установят сваи быстрее и точнее, чем вы, вероятно, в основном потому, что у них есть машина, которая установит их идеально ровно и затянет точно в соответствии со спецификациями.

  Стоимость фундамента из винтовых свай

  50-дюймовая винтовая свая из Pylex стоит около 40 долларов США. Таким образом, десять стопок обойдутся вам примерно в 400 долларов плюс налог. В целом, вы можете потратить менее 500 долларов на винтовой свайный фундамент. Вы можете установить их утром, а к обеду уже строить сарай.

  Теперь, если вы наймете подрядчика, он установит винтовую сваю гораздо более высокого качества, но по цене не менее 200 долларов за сваю. С десятью сваями вы рассчитываете в четыре раза дороже, чем делать это самостоятельно, вероятно, как минимум.

  Можно приобрести коммерческие винтовые сваи, хотя многие из них не предназначены для установки вручную. Квадратное основание кронштейна Pylex и квадратная вершина стержня позволяют поворачивать его вручную, в то время как коммерческие сваи не имеют прямоугольного стержня, что делает ручное скручивание невозможным. Некоторые коммерческие сваи имеют предварительно просверленные отверстия, к которым можно механически прикрепить 2×4.

  Заключение

  При самостоятельном устройстве фундамента сарая на винтовых сваях помните, что самая важная часть – это планирование. Если вы точно наметите расположение свай и правильно учтете смещение веса и положение балки, то ваша конструкция сарая будет устойчивой.

  Также обязательно установите винтовые сваи ниже линии промерзания. Спиральная пластина должна находиться полностью ниже линии промерзания, чтобы фундамент вашего сарая не смещался и не вздымался.

  Спасибо, что нашли время прочитать эту статью о винтовых сваях. Я надеюсь, что вы найдете его полезным, когда придет время устанавливать винтовые сваи для вашего следующего проекта. Как всегда, если у вас есть какие-либо комментарии или вопросы по статье, обязательно оставьте отзыв ниже.

  Евгений Сокол

  Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

  Производство винтовых свай| Более 30 лет качественной продукции



  Helical Anchors Inc. — ведущая компания по производству винтовых свай, расположенная в Миннеаполисе, штат Миннесота. У нас есть технология, которая позволяет нам производить самые прочные винтовые сваи в отрасли. Мы запатентовали технологию инерционной сварки, которая обеспечивает самые прочные соединения. По любым вопросам вы можете связаться с нашей командой напрямую. Винтовая свая может быть хорошей квадратной стальной балкой вокруг вращающейся открытой кучи стальных труб или смесью круглых и квадратных с парой винтовых пластин. Слово «винтовая куча» также может использоваться как винтовая опора.

  Часто винтообразный свайный фундамент Mn сам по себе достаточен для удовлетворения требований по нагрузке предприятия.



  Часто задаваемые вопросы о винтовых сваях

  Что такое винтовые сваи?

  Винтовые сваи используются для обеспечения прочности основания конструкции и используются в подземных технологиях, отвечающих за удержание конструкции на месте. Спиральные сваи используются для поддержки конструкции с подземного уровня и защиты фундамента от любых повреждений.



  Где взять винтовую сваю?

  Вы можете получить его, выполнив поиск нас, набрав Helical Anchors Inc в Google, или вы можете получить его, связавшись с нами напрямую, подрядчиком по спиральным сваям.



  Как приобрести спиральную сваю?

  Вы можете связаться с нами, чтобы купить спиральную сваю самого высокого качества по очень доступной цене прямо у нас.



  Каковы преимущества винтовой сваи?

  Винтовые сваи имеют различные преимущества. Вот некоторые из них:



  Легко устанавливается и снимается
  Легко устанавливается в любом состоянии почвы
  Сокращает затраты на ремонт фундамента
  Не требует лишнего грунта
  Процесс установки очень прост
  Легко модифицируется в полевых условиях

  Сколько будет стоить винтовая свая?

  При определении стоимости винтовой сваи учитываются различные факторы. Этими факторами являются:



  Местоположение объекта
  Тип структуры
  Тип работы (ремонт или новая конструкция)
  Состояние фундамента
  Глубина установки сваи

  Для получения более подробной информации свяжитесь с Helical Anchors Inc. для получения наиболее доступных цен на винтовые сваи.

  Как установить винтовую сваю?

  Винтовая свая обычно устанавливается с помощью стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции. Винтовые сваи устанавливаются на нужную глубину с помощью гидроприводной головки. Прикладываемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.



  Для чего предназначена спиральная свая?

  Винтовая свая может использоваться как в жилых, так и в промышленных фундаментах, где фундамент находится в ненормальных условиях и его необходимо сделать прочным. Его также можно использовать для ремонта поврежденных или старых фундаментов и восстановления их целостности и готовности к любой будущей борьбе с почвой или погодными условиями.



  Как использовать винтовую сваю?

  1. Установите винтовую сваю в грунт до заданной грузоподъемности.
  2. Разделите спиральную сваю через заданные промежутки времени, чтобы разделить вес конструкции.
  3. Для передачи веса на сваю прикрепите кронштейн к основанию стены для ремонта фундамента
  4. Глубину установки винтовой сваи следует выбирать таким образом, чтобы она соответствовала требуемой величине крутящего момента .



  Сколько винтовых свай требуется?

  Необходимое количество винтовых свай зависит от следующих факторов:
   Рекомендуемое расстояние между сваями
  Тип конструкции, для которой требуется.



  Где взять винтовую сваю?

  Вы можете связаться с нами, чтобы купить спиральную сваю самого высокого качества по очень доступной цене прямо у нас.



  Подходит ли спиральная свая?

  Винтовые сваи будут хорошим вариантом, если вы хотите удержать следующие вещи:



  1. Если вы собираетесь поднять конструкцию в исходное положение
  2. Если вы пытаетесь стабилизировать легкие конструкции, такие как палубы и крыльца, которые осели
  3. Если вы хотите восстановить ценность вашего имущества

  Какой вес может выдержать спиральная свая?

  В зависимости от окружающих условий, а также от использования спиральной сваи он может комфортно выдерживать до 500 млн веса.



  На каком расстоянии друг от друга должна быть спиральная свая?

  В соответствии с общими правилами спиральные сваи обычно располагаются на расстоянии от 3 до 4 диаметров по центру. окончательное расстояние между спиральными сваями составляет 5–10 футов.



  Как долго прослужат спиральные сваи ?

  Спиральные сваи для предотвращения коррозии изготовлены из оцинкованной стали. В зависимости от твердых условий и в соответствии с использованием и нагрузкой они прослужат до 100 лет или, возможно, больше.



  На какую глубину заглубляются винтовые сваи?

  Во избежание повреждений от мороза Винтовые сваи размещаются на глубине от 10 до 25 футов под землей.



  Спиральные сваи дорогие?

  Свайная опора должна быть установлена ​​в каждом месте при изменении направления стены. На каждом углу должна быть минимум одна опора для свай.



  Как работают винтовые сваи?

  Сначала установите винтовые сваи в грунт до заданной грузоподъемности. Теперь разделите винтовые сваи через заданные промежутки времени, чтобы распределить нагрузку на конструкцию. Для ремонта фундамента прикрепите кронштейны к нижней части стены, чтобы нагрузка передавалась на сваи, поэтому устанавливайте винтовые сваи на высоте ниже уровня дна, где они выдерживают требуемый крутящий момент. Это оставляет окружающую землю плотно прижатой к пирсу, удерживая его в устойчивом состоянии.



  Стальные сваи лучше бетонных?

  Стальные сваи лучше, чем бетонные, потому что они устанавливаются глубже, чем бетонные. их будет легче забить глубоко в почву, чем бетонный пирс. Так как они глубоко погружены, поэтому поддержка, которую они оказывают, также сильна.



  Как выглядит винтовая свая?

  Винтовая свая представляет собой стальной стержень с круглыми спиралями и используется для обеспечения поддержки и прочности различных конструкций.



  На плите или на свае дешевле?

  Первоначальная стоимость бетонной плиты ниже, но затраты на техническое обслуживание и ремонт высоки, что делает ее дорогим выбором в будущем.



  Как долго служат бетонные опоры?

  Бетонные опоры недолговечны. В зависимости от качества материала они могут выполнять временную работу, но они не прослужат долго, поэтому лучше использовать спиральные сваи.



  Сколько бетонных опор мне нужно?

  Как правило, для сарая размером 8 футов x 12 футов требуется 6 опор, по 3 опоры на каждую длинную сторону.



  Как долго служат толкатели?

  При определении стоимости винтовых свай учитываются различные факторы. Эти факторы:.
  Расположение участка
  Тип конструкции
  Вид работ (ремонт или новая конструкция)
  Состояние фундамента
  Глубина установки свай

  Стоит ли покупать дом с ремонтом фундамента?

  Покупка дома или постройки с ремонтом фундамента может быть хорошим вариантом. Вы можете отремонтировать его один раз, и прочность вашего фундамента продлится достаточно долго, чтобы обеспечить вашу безопасность в долгосрочной перспективе.



  Можно ли забивать винтовые сваи вручную?

  Во многих случаях мы можем установить винтовые сваи вручную, а в случае более крупных проектов мы также можем использовать ручную машину для завершения работы.



  Хороши ли винтовые сваи?

  Винтовые сваи — отличный выбор для защиты фундамента вашего строения. Винтовые сваи намного лучше, чем бетонные опоры.



  Что такое бетонная свая?

  Бетонная свая представляет собой длинную цилиндрическую конструкцию, состоящую из бетона, которая устанавливается в землю для придания прочности основанию конструкции.



  Ржавеют ли винтовые сваи?

  Винтовые сваи изготовлены из оцинкованной стали, что предотвращает ржавление.



  Фундаментные сваи действительно работают?

  Как правило, пирс заглубляется на 3 метра, чтобы избежать повреждений от мороза.



  Насколько глубоки опорно-балочные фундаменты?

  Обычно пирс заглубляется на 3 метра, чтобы избежать повреждений от мороза.



  Что такое заземляющие винты?

  Шурупы для заземления используются для установки столбов или ограждений в землю. Они используются в приложениях, которые требуют сильной поддержки вверх.



  Можно ли построить дом на бетонной опоре?

  Вы можете построить дом на бетонной опоре, но винтовая опора является гораздо лучшим вариантом, так как она обеспечивает большую прочность фундамента, а также является долговечной.



  Что такое толкающий пирс?

  Толкатель используется для защиты фундамента любой конструкции или здания.



  Какой самый дешевый фундамент для дома?

  Как правило, плитные фундаменты имеют небольшие единовременные инвестиции, но они требуют высоких затрат на техническое обслуживание и ремонт, что делает их дорогостоящими в долгосрочной перспективе, а также их срок службы меньше, чем у винтовых свай.



  Фундамент для опор и балок хороший?

  Столбчатый и балочный фундамент намного лучше плитного фундамента. Они долговечны, а также обеспечивают большую прочность фундамента.



  Какой метод ремонта фундамента лучше?

  Стальные сваи — лучший метод ремонта фундамента. Внедрение стальных свай произвело революцию в процессе ремонта фундамента.



  Влияет ли ремонт фундамента на перепродажу?

  Повреждение фундамента может значительно снизить стоимость вашей собственности, поэтому рекомендуется отремонтировать фундамент, чтобы сохранить стоимость имущества, чтобы вы не понесли никаких убытков при продаже дома.



  Блок и пирс считаются постоянным фундаментом?

  Блоки и сваи чрезвычайно полезны, когда речь идет о повышении прочности фундамента, а сваи также имеют хороший срок службы, поэтому их можно рассматривать как постоянный фундамент.



  Сколько длится ремонт фундамента?

  В зависимости от фундаментных работ и ремонтируемых повреждений ремонт фундамента может занять от 2 до 5 дней.



  Что вызывает проседание фундамента?

  Погода и почва являются основными причинами проседания фундамента. Большие объемы воды могут ослабить почву и привести к проседанию фундамента.



  Может ли дом упасть с фундамента?

  Если повреждение фундамента не устранить, а повреждение продолжает увеличиваться, то это может привести к тому, что фундамент станет очень слабым, а в худшем случае дом может даже рухнуть с фундамента.



  Что такое висячая свая?

  Висячая свая представляет собой свайный фундамент, в котором используется сила сопротивления трения между поверхностью сваи и прилегающим грунтом для передачи нагрузки надстройки.



  Что такое спиральный анкер?

  Винтовой анкер/свая представляет собой раздвижную систему глубокого фундамента, в которой спиральные опорные пластины приварены к центральному стальному валу.

  Винтовая свая своими руками изготовление: Как сделать винтовые сваи своими руками. Описание изготовления винтовых свай
