Винтовые сваи изготовление своими руками чертежи: изготовление своими руками по чертежам

Винтовые сваи своими руками: изготовление и установка

Винтовые сваи – возможность постройки дома на сложном грунте

Содержание

1

Особенности конструкций винтовых свай

Существует несколько методов самостоятельного изготовления этих элементов, но не все они равнозначны по качеству. Для того чтобы не делать фатальных ошибок, следует очень хорошо понять не только конструкцию, но и назначение каждого элемента, действующие на него нагрузки, возможные последствия отклонений от расчетных размеров.

Надо всегда помнить, что винтовые сваи выполняют роль фундамента, а от этого архитектурного элемента зависит длительность и безопасность эксплуатации зданий.

Элемент сваи	Краткое описание и назначение
Оголовок	Устанавливается в верхней части сваи после ее закручивания и выравнивания по горизонтальной плоскости. Соединяет ствол с металлическим или деревянным ростверком.  Ростверк связывает все отдельно стоящие сваи в единую жесткую конструкцию, на нем ставятся фасадные стены и межкомнатные перегородки, в том числе и несущие. Толщина листовой стали для изготовления оголовков должна быть не менее 4 мм, линейные размеры зависят от материала изготовления и технических параметров ростверка.
Ствол	Удерживает вертикальную нагрузку всего строения, во время закручивания дополнительно влияют скручивающие усилия. Изготавливается из толстостенной трубы, диметр выбирается индивидуально с учетом максимальных расчетных нагрузок. Толщина стенки не менее 5 мм. Для частного строительства диаметр может быть в пределах 50–100 мм. Для повышения вертикальной устойчивости и уменьшения коррозионных процессов труба заливается цементно-песчаной смесью М-300. Такая технология увеличивает показатели механической прочности элемента примерно на 20%. Нижняя часть ствола имеет форму конуса, за счет этого облегчается процесс установки свай. Длина конуса примерно 1,5–2,0 диаметра трубы. Расчет производится для уменьшения коэффициента трения и снижения усилий во время вкручивания сваи.
Лопасть	Главный элемент сваи, ее эксплуатационным свойствам надо уделять очень большое внимание, именно лопасть держит здание. Ее рекомендуется делать толщиной не менее 4 мм. Лопасть имеет два важных параметра – внешний диаметр и шаг резьбы (расстояние между витками). Как влияют эти значения следует остановиться более подробно, при невыполнении требований винтовая свая полностью теряет свои несущие свойства.

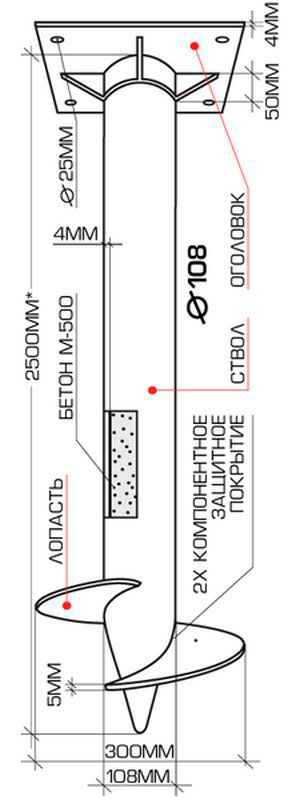

Элементы винтовой сваи

Для уменьшения коррозионных процессов внешние поверхности покрываются защитным слоем из прочных современных красок иди традиционными битумными мастиками.

Защита сваи от коррозии

Узнайте, как сделать плитный фундамент, а также ознакомьтесь с критериями выбора и технологией исполнения, в специальной статье на нашем портале.

Особенности устройства и назначение лопасти

Выше мы уже упоминали, что это самый важный элемент сваи.



Важно. Приваривать лопасть следует с особой  внимательностью, обязательно правильно подбирать силу тока и диаметр электрода.

Винтовая свая – это металлическая труба с заострённым наконечником и приваренной к ней лопастью

Если ток слишком большой, то металл перегревается, прочность такого шва ниже расчетных значений. Если ток очень слабый, то шов неравномерный и с недостаточной глубиной проваривания. Примерно так же влияет на прочность сварного шва и диаметр электродов. В среднем он должен равняться половине толщины свариваемых деталей. Если вы не имеете достаточного практического опыта для наложения шва, то настоятельно рекомендуем обратиться за помощью к профессиональному специалисту. В противном случае никто не может поручиться за прочность конструкции. Надо помнить, что любые, даже незначительные нарушения прочности фундамента оказывают крайне негативное влияние на сооружения. Ликвидация проблем потребует много сил, времени и финансовых средств.

 Для восстановления несущих характеристики фундаментов необходимо проводить комплекс технически сложных строительных мероприятий. В одиночку без наличия специальной техники и оборудования с такими задачами не справиться.

На какие параметры лопасти надо обращать внимание?

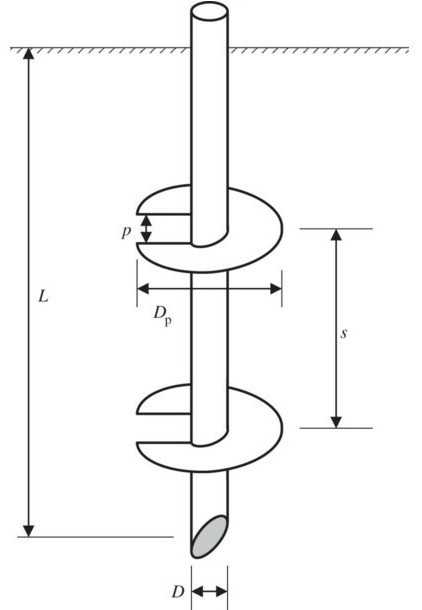

Расстояние между витками (шаг)

Очень важный параметр, определение конкретного шага никогда не должно делаться на глаз, а только после специальных инженерных расчетов.

Внешний диаметр лопасти (ширина сваи) имеет прямую зависимость от диаметра ствола сваи

На что влияет шаг лопастей?

1. Шаг слишком меленький. Лопасть вкручивается медленно, один оборот опускает ее в землю на размер шага. Кроме того, есть большая вероятность, что нарушится плотность грунта между лопастями, он критически потеряет несущие способности, весь вес должна удерживать только нижняя часть винта. Как следствие – резко уменьшается несущая способность винтовых свай, надо пересматривать план их размещения под фундамент. Еще одна проблема. При неблагоприятном совпадении физических свойств грунтов и нарушении технологии изготовления элементов возможны ситуации пробуксовывания – свая не ввинчивается в землю.
2. Шаг слишком большой. Возрастают усилия для вкручивания сваи, каждый оборот резко ее заглубляет, увеличиваются нагрузки на все сварные швы. Если не контролировать усилия, то возможны механические повреждения, элементы придется менять новыми, а старые капитально ремонтировать.

Лопасть для винтовой сваи 2-х сегментная

Практический совет. Перед началом изготовления элементов рекомендуется поинтересоваться у профессионалов, какие именно сваи и для каких грунтов они используют в вашем регионе.

Самостоятельно сделать расчет невозможно, этим занимаются специально подготовленные специалисты с высшим техническим образованием.

Есть варианты изделий, на которых лопасти привариваются только к цилиндрической части сваи, а на других они фиксируются на конусе. Конкретный выбор зависит от геофизических данных грунтов и максимальных расчетных нагрузок.

Диаметр

И это значение должно рассчитываться. Дело в том, что слишком большой диаметр создает сложности при вкручивании. Не только увеличивается усилие, но и повышается вероятность упора о большие подземные камни. Если своевременно проблему не заметить и не прекратить вкручивание сваи, то лопасти могут полностью оторваться. Очень маленькие лопасти понижают несущие характеристики. Приходится увеличивать общее количество свай, что по различным причинам не всегда возможно.

Таблица несущей способности винтовых свай диаметром 89 мм

Расчет количества свай для фундамента

Цены на металлические сваи

Металлические сваи

Пошаговая инструкция по изготовлению металлических свай

Для примера возьмем простейший вариант изготовления изделий, но винтовая лопасть имеет довольно сложную геометрию.

 За счет этого появляются следующие преимущества.

1. Лопасть приваривается к наконечнику – уменьшается усилие закручивания, свая легче заходит в грунт.
2. Нижнее ребро имеет специальную геометрическую форму, которая легко разрезает грунт. Есть варианты, когда кромки делаются острыми, но так не советуют поступать профессиональные строители. Причина – тонкие кромки быстро загибаются, что в разы увеличивает сопротивление. Вместо облегчения вкручивания получается обратная ситуация.

Для изделий используются толстостенные трубы с толщиной стенок 6 мм, диаметр 50 мм. Трубы б/у, что намного уменьшает стоимость материалов, при этом качество и все физические параметры на должном уровне. Защита поверхностей от коррозии делается битумными мастиками.

Шаг 1. При помощи элементарного шаблона сделайте разметку на торце трубы. Требуется вырезать так называемую корону, после ее загибания образуется острый конец. Он нужен для облегчения вкручивания сваи в землю. Шаблон можно делать из прочного картона или куска линолеума. Процесс состоит из нескольких этапов.

1. Отрежьте кусок линолеума. Ширина должна равняться окружности трубы, а длина превышать диаметр в два раза. В нашем случае ширина равняется 50×2 = 100 мм, а длина рассчитывается по формуле C = πD= 3.14×100 = 314 мм.
2. Мы будем делать четыре зуба, ширина каждого у основания 100:4 = 25 мм. Поставьте на этих удалениях точки.
3. Проведите оси симметрии и соедините их линиями с вершинами треугольников.
4. Вырежьте треугольники, у вас должна получиться корона, это шаблон для всех свай.

Шаблон

Практики советуют всегда делать запас в зависимости от толщины абразивного диска.

Шаг 2. При помощи шаблона на торце нарисуйте фломастером или мелом корону (розочку). Если вы делаете сваи из труб с различными диаметрами, то под каждый из них надо делать свой шаблон. Это отнимает всего несколько минут, но намного облегчает процесс изготовления свай.

Разметка

Шаг 3. Болгаркой аккуратно вырежьте треугольники. Прилагайте максимум усилий, чтобы они были одинаковыми. Если корона несимметрична, то при загибании острый конец будет смещаться, а это очень нежелательное явление. При закручивании сваи наконечник вращается по кругу, площадь входного отверстия увеличивается, что становится причиной значительного возрастания необходимых усилий.

Резка металла болгаркой

Практический совет. Основания треугольников рекомендуется прорезать, это облегчит процесс сгибания короны.

Оставьте полоски металла шириной примерно 1 см, остальное прорежьте. Не бойтесь, что в результате таких манипуляций свая потеряет прочность. Этого не случится по двум причинам. Во-первых, прорези потом тщательно завариваются.  Нагрузка на шов на сжатие, а он выдерживает такие усилия без проблем. Во-вторых, сами лепестки не ощущают значительных давлений, их функция – формировать наконечник.

Шаг 4. Резкими ударами молотка сгибайте розочки к центру трубы. Удары должны быть сильными, с опытом придет понимание, каким образом металл реагирует на усилия. Все треугольники сгибайте по очереди, прилагайте усилия, чтобы они более-менее равномерно приближались к центру.

Шаг 5. Наденьте на конец так называемое обтягивающее кольцо. Оно вырезается из трубы меньшего диаметра, в нашем случае примерно 30 мм.

Изгиб металла с применением кольца

Аккуратно ударяйте по кольцу до тех пор, пока вершины всех треугольников не сойдутся в одной точке. Идеального наконечника с первого раза не получится, не расстраивайтесь. Такие работы нельзя освоить без практики, теоретические знания лишь помогают решать проблему, но без практики вы не сможете почувствовать и правильно рассчитывать силу ударов и места их нанесения.

Шаг 6. Не снимая кольца, прихватите треугольники короны. После этого можно его удалить и молотком более точно подогнать лепестки. Прилагайте усилия, чтобы между ними не было больших щелей, а острие располагалось в центре трубы.

Точечная сварка концов

Шаг 7. Тщательно заварите наконечники и сделанные прорези. Шов должен быть ровным и без пропусков. Особо внимательно варите острый конец. Если во время вкручивания он загнется, то появятся очень большие проблемы.  Чаще всего сваю придется вынимать и ремонтировать.

Проваренные швы наконечников

Удалите окалину со сварного шва. Некоторые неопытные мастера пропускают эту операцию в надежде, что окалина защищает металл от коррозии. Это не так. Наоборот, окислительные процессы протекают быстрее. Причина – окалина быстро впитывает воду и медленно ее испаряет. Длительность контакта металла с влагой значительно увеличивается и ускоряет негативные процессы.

Шаг 8. Подготовьте лопасти. Выше мы уже упоминали, что в этом варианте используются детали сложной геометрии. Делать их надо также по шаблону, его можно найти и скачать в сети и распечатать на принтере. Лопасти вырезаются газовым резаком, если его нет, то выгоднее заказать изготовление специалистам. Они точно выдержат все размеры, а это очень важно для качества свай.

Лопасти

Шаг 9. На простейшем гибочном станке растяните лопасти, создайте шаг резьбы. Очень желательно, чтобы этот станок имел специальные приспособления для придания деталям одинаковых размеров. На всех винтовых сваях должен быть одинаковый шаг, только так можно обеспечить примерно равные несущие характеристики элементов.

Растягивание лопастей

Шаг 10. Приварите лопасти к трубе. Тщательно примерьте детали, выберите такое положение, при котором размер щелей минимальный. Необходимо прокручивать трубу, каждый раз пытаться выбрать оптимальное положение для лопасти. Дело в том, что сам наконечник не имеет идеальных поверхностей. Ручная работа по качеству никогда не может сравниться с механической.  Чем больше щели, тем меньше прочность фиксации, длительнее и сложнее процесс сварки.

Приваривание лопастей

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Накладывайте швы обязательно с двух сторон, мы уже упоминали, что этот элемент держит нагрузки от зданий и сооружений.

Готовая свая

При необходимости покройте поверхности металла битумными мастиками. Как показывает практика, при определенном опыте и правильной организации труда на изготовление одной сваи требуется примерно двадцать минут.

Чем красить винтовые сваи и обвязку?

В верхней части свай приделываются приспособления для вкручивания в землю, конкретные механизмы зависят от способа монтажа. В одних случаях достаточно просверлить отверстия на различной высоте и закручивать элементы при помощи металлических прутков. Если используются строительные механизмы, то на торец делают сложное универсальное приспособление для удержания трубы.

Самодельные сваи

Узнайте, как сделать отливы для цоколя фундамента, а также ознакомьтесь с инструкцией по монтажу, в специальной статье на нашем портале.

Заключение

Опытные строители не советуют заниматься самостоятельным изготовлением свай для жилищного строительства, в этих случаях надо пользоваться только надежными и сделанными с соблюдением технологических процессов заводскими изделиями. Они имеют гарантированную прочность, что исключает вероятность появления крайне неприятных ситуаций.

Самодельные рекомендуется делать для установки различных ограждений, уличных душевых, дровяников и иных неответственных и небольших по размерам и весу пристроек. Для увеличения прочности после монтажа свай до установки оголовков внутренние полости можно заливать бетоном.

Видео – Изготовление винтовых свай

Видео – Закручивание винтовой сваи, своими руками

Винтовые сваи своими руками

Изготовление винтовой сваи своими руками

Изготовить винтовые сваи своими руками можно, но вряд-ли качество изделий будет удовлетворительным.

Свая закручивается в почву благодаря поступательным движениям по часовой  стрелке. С помощью лопастей которые имеют специальную форму. Угол наклона по отношению к стволу сваи. Свой размер для для свай разного диаметра. Лопасти винтовой сваи не только имеют определенный угол наклона, но и изогнутую плоскость лопасти. Лопасти винтовых свай выгибаются специальным гидравлическим прессом по стальной матрице-шаблону. Этот шаблон придает этой лопасти нужный угол и изгиб. Лопасть должна примыкаться к стволу без зазоров и искажений. Наконечник винтовой сваи имеет свой размер и угол соответствующий диаметру ствола.

Изготовить винтовые сваи своими руками можно с помощью обрезной машинки по металлу ( болгарки ), сварочного аппарата и др. необходимых инструментов. Но вот будут-ли они качественными и отвечать необходимым требованиям при монтаже? Винтовые сваи сработанные грубо, «кустарным способом» весьма «проблемны» при их установке. Плохо, неправильно изготовленные лопасти создадут лишнее сопротивление грунта при их монтаже. Есть большая вероятность, что в момент закручивания попросту отломаются. Грубо изготовленные винтовые сваи не позволят правильно и точно установить их по требуемым отметкам и осям.



Завинчивание винтовых свай своими руками



Закрутить винтовые сваи не профессионалу довольно не простая задача и требует приложить много усилий. Обычно в монтаже принимают участие три, четыре обученных рабочих, знающие свои тонкости в данной работе.
Если устанавливать винтовые сваи ручным способом, то необходим специальный инструмент: «ключ» на сваи. Тяговые-поворотные трубы. Ямбур для придания направляющей для сваи, лом или штырь для заклинки сваи и ключа. Так же понадобятся: лопата для снятия плодородного слоя и удаления возможных препятствий, штыри и веревка для разбития сетки свайного поля, лом, кувалда для возможной подклинки  забивки штырей при разбивке, уровень, обрезная машинка по металлу, сварочный аппарат, нивелир или другой прибор для отбивки установленных свай в один уровень. Если есть уверенность в своих силах, то можно попробовать изготовить и установить винтовые сваи самому. Но стоит учесть, что ошибки в изготовлении и монтаже могут привести к лишним материальным затратам.
Если взвесив все плюсы и минусы винтовых свай по монтажу и изготовлению самому появятся сомнения,то лучше доверить монтаж профессионалам и приобрести винтовые сваи изготовленные в заводских условиях.





  Винтовые сваи своими руками монтаж



При желании можно провести монтаж винтовых свай самостоятельно. Нужно отметить, что это задача достаточно не простая как может казаться при принятии такого решения.
Для того чтобы устанавливать винтовые сваи самостоятельно, нужно четко понимать процесс работ и учитывать многие факторы связанные с фундаментами на винтовых сваях. Винтовые сваи это части общей конструкции фундамента. Где равномерно распределена нагрузка строения на каждую отдельно стоящую сваю. При некачественной неправильной установке могут появиться дефекты (перекосы свайного поля), что негативно скажется на все строение.



Винтовые сваи, что из себя представляют?

Винтовая свая представляет из себя стальную трубу металлопроката определенной, заданной длины. Необходимый диаметр. Заостренный наконечник и лопасть в нижней части для прорезания грунта и завинчивания. В верхней части винтовой сваи находится прорезанное отверстие для фиксации в нем металлического стержня на котором крепятся рычаги посредством которых производится вращательное движение сваи вокруг своей оси и свая вкручивается в грунт. Данный способ хорошо подходит для завинчивания свай в достаточно мягкий пластичный грунт, песок, глина, супесь, торф, грунты сильно насыщенные водой, любой грунт с невысоким сопротивлением при монтаже. Не стоит прибегать к монтажу винтовых свай самостоятельно ручным способом где в грунте находится большое количество твердых пород, камней.
Для проведения работ по монтажу фундамента на винтовых сваях самостоятельно нужно произвести необходимые расчеты, чтобы определить количество необходимого материала. Нужно точное понимание количества винтовых свай их диаметр, длину, объем бетонного раствора для забутовки ствола сваи, другой материал для обвязки свай, профильная труба, швеллер. Здесь стоит отметить, что консультация со специалистами не будет лишней. При проведении расчетов по определению материалов необходимо учитывать следующее:
качество грунта, его состав, включение твердых пород,
уровень грунтовых вод и его сезонные колебания,
наполнение участка талыми водами и осадками,
глубина промерзания грунта,
нагрузка строения, вес здания,
ветровые нагрузки и давление снега на кровлю.
Благодаря этим расчетам «вырисовывается картина» проведения работ по монтажу.



1. Разбивка территории участка под свайное поле.



Здесь следует отметить, что эта часть работ является одной из наиболее важных. При разбивке определяются оси будущего строения, углы фундамента здания, проверяются диагонали периметра контура фундамента. Разбивка (разметка) участка производится кольями и веревками. На забитые строго по плану колья натягиваются шнуры определяющие контуры строения и места установки  свай.



2. Установка винтовых свай.



Завинчивание сваи вручную  производится поступательными круговыми движениями с помощью рычагов (труб — рычагов вставленных в штырь перпендикулярно установленный в отверстие сваи, профессионалы обычно пользуются ключом одетым на сваю, в проушины этого ключа и вставляются рычаги), рычаги применяют от 3 метров и более. При завинчивании сваи через каждые два оборота вокруг оси уровнем проверяется правильность установки сваи. Свая должна стоять ровно без боковых отклонений и в строго по заданным осям. Сваи завинчиваются на необходимую глубину. Далее обрезаются болгаркой по одной высотной отметке, учитывается нужная высота свай над поверхностью земли.

3. Заливка сваи бетоном.



Внутренняя часть винтовой сваи заливается бетонным раствором. Бетонный раствор в стволе сваи поможет избежать коррозии и увеличит срок эксплуатации фундамента.



4. Установка оголовков на винтовые сваи.



Оголовки устанавливаются на верхнюю часть винтовой сваи и подвариваются (прихватываются) электродуговой сваркой.
При необходимости винтовые сваи обвязываютя профильной трубой или швеллером.
Нужно заметить, что установка винтовых свай процесс достаточно сложный, требует больших физических усилий и понимания работ. Часто бывает, что произвести качественно монтаж свайного фундамента под силу только профессионалам. Эксперименты с монтажом свай могут привести к дефектам в общей конструкции фундамента.



Неправильные винтовые сваи

Стоит уделить внимание винтовым сваям изготовленным с нарушением «конструктива».

На изображении видно, что лопасть винтовой сваи изготовлена в нахлест — что совершенно не допустимо. Это усложняет монтаж сваи, особенно в плотные грунты и приводит к лишнему разрыхлению грунтов в процессе установки.

При закручивании винтовой сваи в такую лопасть попадает грунт, свая уже не ровно заходит в почву. Никакого зазора в лопасти не должно быть, лопасть винтовой сваи должна быть «целиковой». Качество «таких винтовых фундаментов» будет довольно не высоким.

Не трудно заметить, что такая свая не только имеет сомнительную лопасть, но и весьма посредственные сварные швы, плохое защитное антикоррозийное покрытие. На рынке появилось большое количество винтовых свай ( на строй базах, в небольших загородных магазинах ) изготовленных кустарным способом, имеющим низкую стоимость по сравнению со сваями других производителей. Стоит ли упоминать. что слишком низкая цена за изделие  формируется за счет его качества при изготовлении. Это относится и к монтажу фундаментов на винтовых сваях. Сверх низкие цены на монтажные работы противоречат потраченным усилиям, технологическим требованиям и качеству конструкций на винтовых сваях.

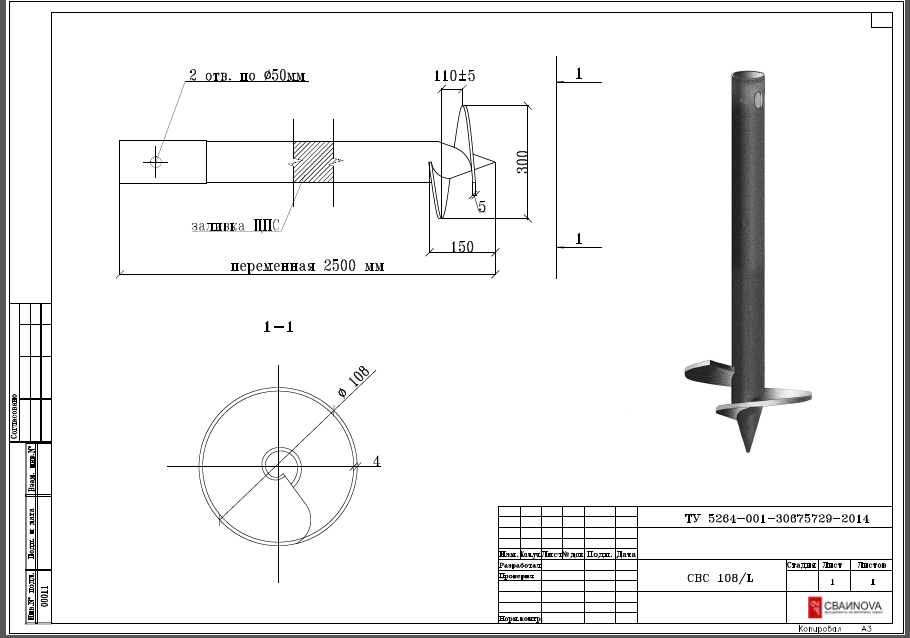

              Винтовые сваи своими руками чертеж



Для изготовления винтовых свай своими руками необходимо оборудование, материал, навыки работы с металлом, чертежи. Материал — это труба стальная диаметром: 108 мм., 89 мм., 76 мм, 57 мм., обычные стандарты при изготовлении винтовых свай и лопастей к ним. Все зависит от того какие сваи требуются и для каких целей. Толщина стенки ствола трубы должна быть не тоньше 3,5 мм. Использование меньшей толщины ослабляет несущую способность сваи и ухудшают качество в процессе эксплуатации, уменьшает срок ее службы. Обычно сваи от диаметра 89 мм. используются для фундаментов строений. Чем больше диаметр сваи, тем большую нагрузку она может выдержать.
Сваи 76 мм и менее используются в качестве опор ограждений и заборов. реже как оснований для ворот. Ворота и калитки лучше устанавливать на сваи больших диаметров. Дело том, что ворота, калитки и т. д. дают постоянную дополнительную нагрузку на стволы свай и сваи меньшего диаметра хуже справляются со своими функциями.
Для изготовления лопастей потребуется стальной лист толщиной не менее 4 мм. Металл меньшей толщиной не подходит для изготовления лопастей. Во время монтажа ( закручивания ), лопасти изготовленные из тонкостенного металла могут деформироваться и установить винтовую сваю станет проблематично. Также необходимо обратить внимание на качество сварных швов лопастей. При плохо выполненной работе они попросту отлетят во время закручивания винтовой сваи.
Винтовые сваи своими руками выполненные с учетом всех требований при монтаже не создадут проблем. Одним из важных условий качественного закручивания винтовых свай — это правильно изготовленные лопасти, выгнутые с необходимым изгибом и приваренные к стволу сваи под правильным углом. Неправильно выбранный угол лопасти помешает или не позволит закрутить изделие.



Оголовки свай

Оголовок винтовой сваи изготовить значительно проще. Для этого нужно изготовить металлическую пластину 25 мм. на 25 мм., толщиной металла не менее 4 мм., подготовить отверстия для крепления деревянных деталей строения с нижней части приваривается отрезок трубы большего диаметра чем диаметр сваи на которую будет устанавливаться оголовок.
Для изготовления винтовых свай своими руками чертеж просто

необходим. На глаз изготовить сваи с соблюдением необходимых требований не получится. Это правильно выставленная лопасть, точно выполненный наконечник сваи. В заводских условиях лопасти для винтовых свай изготавливаются на специальном оборудовании, плазменный резчик, пресс для выгибания частей лопастей под нужным углом, сварочный автомат ( полуавтомат ).
Монтаж винтовых свай своими руками задача не простая. Для монтажа потребуются два рычага длиной не менее трех метров. Ключ для установки на верхнюю часть сваи для закрепления рычагов.
Стоит учесть, что производства производят закупку материалов для изготовления винтовых свай в больших объемах. Цены на материалы обходятся значительно дешевле чем покупка тех же труб в розницу в небольшом количестве.
Заказать винтовые сваи с производства и установить при помощи специалистов может обойтись дешевле, чем выполнить изделия в кустарных условиях, особенно монтаж фундаментов на винтовых сваях с большим количеством свай.

Винтовые сваи своими руками. Как построить быстро, легко и прочно основание для сарая или садового домика

У вас есть проект по созданию сада своими руками? Мы могли бы помочь.  UKhelix поставляет высококачественные самодельные винтовые сваи для таких конструкций, как навесы, садовые домики, пещеры для людей, настилы и ограждения. Возможно, вам помогут винтовые сваи, но с чего начать?

В этой статье мы изложим простой план из 5 шагов для достижения успеха своими руками:



Шаг 1 Определите нагрузку на конструкцию

Вес и использование вашей конструкции будут иметь большое влияние на тип фундамента, который вам потребуется.

Если вы покупаете сарай или садовый домик у компании, они должны сообщить вам, насколько тяжелая конструкция. Если сарай или садовый домик спроектированы по индивидуальному заказу, инженер должен сообщить вам вес.

Пример плана этажа с расположением винтовых свай

Использование конструкции также влияет на нагрузку. Например, сарай с несколькими инструментами несет гораздо меньшую нагрузку, чем домашний спортзал со стойкой для весов и беговой дорожкой.

При использовании винтовых свай также следует учитывать боковую нагрузку, т. е. нагрузку, воздействующую на конструкцию ветром.

После того, как все эти факторы учтены. Перейдите ко второму шагу.



Шаг 2 Узнайте, с каким грунтом вы работаете

Если вы решили использовать винтовые сваи для своего проекта «Сделай сам», тип грунта будет определять размер и длину необходимых вам винтовых свай.

Мел, например, обычно тверже глины, поэтому может подойти более короткая стопка. На песчаном или рыхлом грунте может потребоваться более длинная свая.

Изображение предоставлено eschooltoday.com

Если ваш проект представляет собой самодельную работу для сарая, часто мы предлагаем вам приобрести одну винтовую сваю и монтажный комплект для проверки грунта, прежде чем делать полный заказ.

Если это более крупный проект, лучше всего провести исследование почвы.



Шаг 3 Обратитесь в компанию по производству свай

UKHelix гордится своей дружелюбной и доступной службой поддержки клиентов, а также тем, что поставляет вам винтовые сваи самого высокого качества, которые сегодня предлагаются в Великобритании.

Пример нашей запатентованной конструкции Helix. Доступно только в UKHelix в Великобритании.

После того, как вы изложите нам свой проект, мы можем проинформировать вас о следующем лучшем действии, будь то отправка вам тестовой сваи или передача проекта нашему консультанту по проектированию свай для ваших более крупных проектов. Наша цель — помочь вам реализовать ваш проект.

С точки зрения клиентов очень обнадеживает то, что UKHelix имеет десятки примеров из практики таких же клиентов, как и вы, которые успешно установили винтовые сваи с отличными результатами.

У нас есть поддержка, чтобы помочь вам в этом процессе, а также здесь, на конце телефона или по электронной почте, чтобы сообщить вам или нашим заводам о передовом опыте.



Шаг 4 Установка свай

Когда у вас есть винтовые сваи, пора их устанавливать.

Как правило, вы устанавливаете, что на объекте нет каких-либо служебных кабелей, проверяя планы зданий и используя сканер CAT и Genny.

Винтовая свая, устанавливаемая вручную

Что касается установки, вы можете сделать это одним из трех способов:

1. Вручную
2. С помощью ручной машины
3. Использование и экскаватор с головным устройством водителя

Многие самодельные установки винтовых свай выполняются вручную, особенно для небольших конструкций. Ручная машина подходит для больших свай и конструкций, а использование экскаватора и головного устройства водителя, как правило, для более крупных работ или работ с большим количеством свай.

Шаг 4. Постройте фундамент

Деревянный каркас садовой комнаты, опирающийся на винтовые сваи

Если вы строите сарай или садовый домик, обычно используется деревянное основание. Тип используемой древесины определяется на этапе планирования. В качестве альтернативы, в некоторых садовых домах могут использоваться панели SIPS, которые устанавливаются непосредственно на сваи.

К сваям можно прикрепить бревна с помощью различных кронштейнов, поставляемых UKHelix. Как правило, у нас есть кронштейн, который удовлетворит все ваши потребности.



Шаг 5. Постройте свою конструкцию

После того, как основание снесено, пришло время установить конструкцию.

Готовое садовое помещение, опирающееся на винтовые сваи

Обычно при правильном планировании это может произойти в тот же день, когда установлены сваи, особенно если бригада строителей знакома с установкой свай.

Время также будет сэкономлено, если вместо бетонных оснований вы использовали сваи, потому что вам не нужно ждать, пока бетон схватится, дождаться подходящих погодных условий или удалить лишний верхний слой грунта из котлована.

Удачи в вашем проекте!

Вы можете бесплатно рассчитать стоимость UKHelix сегодня

свяжитесь с нами Â

Самодельные винтовые сваи 101 Все основы, которые вам необходимо знать. Часть 2 Вы проводите обследование, чтобы узнать, что находится под землей. Сюда входят:

1) Проверка ваших строительных планов
2) Выяснение того, где ваши услуги, например. электричество, водопровод, газ, трубы проходят по вашему участку
3) Аренда компьютерного томографа и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки монтажника

Следование приведенному выше протоколу означает, что при использовании винтовых свай вы вряд ли столкнетесь с какими-либо кабелями и трубами. Приведенный выше список считается должной осмотрительностью в отношении всех видов фундаментных работ.

Как установить винтовую сваю?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, пещеры для людей, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два 1,5-метровых ломика.

Для более крупных проектов вы можете нанять ручную машину, которую вы можете взять напрокат в UKHelix Co., Ltd. Эта машина подходит для установки относительно больших свай.

На более крупных работах можно установить винты с помощью экскаватора и подходящего «насадки для головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, строительными подрядчиками, а также для крупных общенациональных подрядчиков, стремящихся улучшить и усовершенствовать свой процесс фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени занимает установка и наращивание винтовых свай?

Установка винтовых свай для небольших сооружений «обычно» выполняется намного быстрее, чем традиционные бетонные фундаменты.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, состояния почвы и подготовки площадки.

Если взять в качестве примера самодельную установку летнего домика 4 х 5 метров в глубине сада, исключая обследование участка и разметку мест расположения свай, то можно установить девять самодельных винтовых свай от UKHelix.com вручную в от половины дня до дня (обратите внимание, вам понадобится пара сильных людей). Строительство на винтовых сваях потенциально может начаться в тот же день.

И не забывайте, винтовые сваи можно устанавливать в большинстве погодных условий.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящей насадкой, большие работы по установке могут быть выполнены с впечатляющей скоростью, что потенциально может сэкономить дни трудозатрат.
