В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов. Поэтому в данной статье мы рассмотрим, как закрепить деревянный брусок к кирпичной стене, а также некоторые другие деревянные детали.

Крепление бруса к стене

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• При креплении различных конструкций и элементов интерьера.
• При выполнении перепланировки.
• В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
• Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

Монтаж деревянной обрешетки

Процесс крепления бруса

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Электродрель;
• Молоток;
• Строительный уровень;
• Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

• Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
• Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус. На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

• Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай. Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

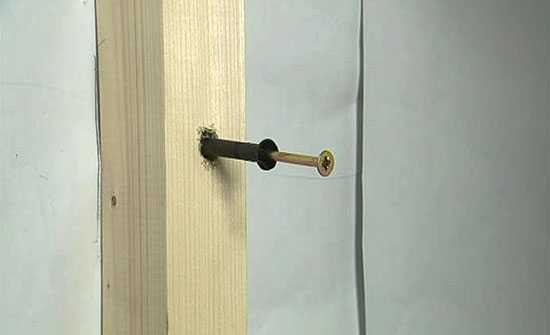

Вставка пластикового дюбеля в отверстие

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком. В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа крепежа.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Пример заделки балок

Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

• Первым делом необходимо отесать концы балки под углом около 60 градусов.
• Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
• Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
• После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
• Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Перемычки

Напоследок рассмотрим, как укладываются деревянные перемычки в кирпичных стенах над окнами и прочими проемами (читайте также статью «Строгальный станок по дереву: схема. Изготовление фуганка на деревянной станине»).

Следует отметить, что к самим деревянным перемычкам имеется ряд требований:

• Толщина должна в два раза превышать толщину кирпича.
• Древесина должна быть высокого качества, без трещин и сучков.
• Влажность древесины должна составлять не более 8 %, в противном случае перемычку может повести.

Обратите внимание! Прежде чем укладывать балку, ее необходимо пропитать антисептическим составом и антипиреном. Это предотвратить ее гниение и сделает пожароустойчивой.

На фото — деревянная перемычка

Процесс укладки выглядит так:

• Вначале подготавливаются площадки, на которые будет опираться перемычка. Они очищаются от мусора и сверху покрываются несколькими слоями рубероида. При этом следует учитывать, что перемычка должна заходить на стену на 20-25 см.
• Затем наносится цементный раствор и укладывается сама перемычка.
• Далее положение детали проверяется строительным уровнем. При необходимости его надо подкорректировать.
• При возведении последующих рядов, пространство между торцом перемычки и кирпичами также заполняется цементным раствором.

Совет! Перемычку желательно делать из прочных пород древесины, особенно, если строение будет массивным. К примеру, отличным вариантом является дубовая балка, правда цена этой древесины довольно высокая.

Вот, пожалуй, и вся основная информация о креплении бруса и других деревянных деталей к кирпичным стенам.

Вывод

Закрепить на деревянной стене брус или уложить на нее балку несложно. Однако, как и любые другие строительные операции, данная работа требует строгого соблюдения технологии. Именно от этого зависит прочность и надежность монтажа (см.также статью «Крепление балясин к деревянной лестнице: технические особенности монтажа. Рекомендации по безопасности»).

Ознакомиться с дополнительной некоторой информацией по озвученной выше теме можно из видео в этой статье.

Как закрепить брус к кирпичной стене: технология

Содержание

• 1 Какие приспособления для этого понадобятся?
• 2 Где используется?
• 3 Технология монтажа
  • 3. 1 Мягкий способ
  • 3.2 Жесткая техника закрепления

При строительстве дома либо проведении ремонтных работ в нем часто возникает потребность, при которой надо произвести крепление бруса к кирпичной стене. В основной массе ситуаций он несет довольно тяжелую нагрузку, в остальных — служит всего лишь каркасным элементом, на который можно прикрепить материал для облицовки. Это может быть сайдинг на наружные стены помещения либо внутренний гипсокартон. Крепление деревянного бруса к стене из кирпича не доставит хлопот тем мастерам, кто хорошо осведомлен в основных этапах монтажа.

Какие приспособления для этого понадобятся?

Чтобы закрепить брус будут, нужны такие материалы и инструменты:

• брусок;
• антисептическое средство;
• вещество олифа;
• строительный молоток;
• набор гвоздей и шурупов разных длин;
• дрель;
• чоп из дерева;
• электрический рубанок;
• стамеска.

Вернуться к оглавлению

Где используется?

Область применения, если есть надобность закрепить деревянный брус к кирпичной стенке, довольна обширна. Такое примыкание обязательно для выполнения подобных целей:

Такие действия необходимы при возведении пристройки, которая будет соединяться с домом.

• монтаж деревянной перегородки;
• установка в проеме входных дверей;
• утепление стен, когда обрешетка, сделанная из брусов, выполняет функцию каркаса;
• скрепление между собой элементов мебели, декора в интерьере;
• монтаж, когда рейку с навесом устанавливают над входной дверью;
• строительство какой-либо дополнительного помещения, примыкающего к дому.

Вернуться к оглавлению

Технология монтажа

Крепление бруса к стене из кирпича либо к срубу из дерева — обязательный процесс для постройке дома. Этапы монтажа довольно просты и легки в исполнении. Но рекомендуется брать во внимание неровности поверхности, деформацию стен. Таким образом, надо выбирать крепеж, придерживаясь высоты — так возможно скрыть все недостатки. Для деревянных поверхностей, перед тем как прикрепить бруски, рекомендована тщательная обработка антисептическим средством, чтобы избежать появление плесени и чтоб дерево не атаковали насекомые.

В строительстве известны 2 способа крепить брус на кирпичную стену: мягкий и твердый, каждый из которых наделен положительными и отрицательными рабочими моментами.

Вернуться к оглавлению

Мягкий способ

Такой метод значительно экономит время строителей, но не дает гарантию на долговечность конструкции.

Используется с применением специальных скоб П-образной формы. Он наделен и достоинствами, и недостатками. Главным положительным качеством мягкого метода считается скорость работы, а негативным — не гарантированная надежность каркасного крепежа, спустя время готовая конструкция может быть подвержена разрушению. Хрупкость бруска тоже является негативным фактором при постройке, так как обрешетку возможно с легкостью испортить при случайном ударе.

Обшивка панелей каркасом из дерева должна производиться строго перпендикулярно панелям элемента. Кирпичную стену снизу укладывают брусками более плотно, нежели сверху. Основное правило монтажа — крепить брус на рейки каждые 40 сантиметров при полутора метровой высоте и через 60—70 см, если расстояние больше. Подобная работа может выполняться своими руками без помощи профессиональных мастеров, главное — точно следовать правилам и правильно связать элементы конструкции.

Вернуться к оглавлению

Жесткая техника закрепления

Такое крепление деревянного бруса к кирпичной стене используется в строительной практике на протяжении длительного времени, и все профессиональные мастера рекомендуют пользоваться именно им. Крепить доску, брус на кирпичную кладку можно, только если имеются гвозди, чопы и шабашки в большом количестве. Отличительными характеристиками способа считаются надежность и долговечность, так как конструкция будет прочно закреплена. Такие стены из бруса не деформируются, по этой причине специалисты однозначно рекомендуют пользоваться только этим методом.

Для выполнения работ понадобится специальный строительный инструмент — шлямбур. Он нужен чтобы сделать ровные отверстия для установки крепежа на кирпичную либо бетонную стены. Внутрь ставится деревянный чоп и аккуратно забивается легкими ударами молотка, а в него забить гвоздь нужного размера при помощи бруска. Такой жесткий способ в строительной практике используется намного чаще, нежели мягкий метод. Единственный и главным недостатком считается скорость, так как процесс облицовки занимает много сил, энергии и времени.

Как прикрутить каркас к кирпичной кладке | Путеводители по домам

Автор: Томас Феррайоли

Кирпичные стены являются прочными, несущими конструкциями вашего дома. Когда приходит время переделывать дом, эти крепкие стены могут показаться помехой. Однако вы можете покрыть или дополнить кирпичную стену, прикрепив деревянную раму к существующему кирпичу, а затем соединив новый материал с деревянной рамой. Независимо от того, добавляете ли вы сайдинг или планируете добавить комнату, крепление деревянной рамы болтами к существующей кирпичной стене станет отправной точкой.

1. Измерьте пространство на стене, где будет стоять каждая деревянная стойка. Отрежьте шпильки циркулярной пилой до нужного размера. Для достижения наилучших результатов измеряйте и отрезайте каждую деталь непосредственно перед тем, как она понадобится.

2. Нанесите на широкую сторону деревянной стойки размером 2 на 4 дюйма строительный клей, одобренный для приклеивания дерева к кладочным материалам, таким как кирпич. Прижмите эту стойку горизонтально вдоль нижней части кирпичной стены в качестве основы для добавления вертикальных стоек. Убедитесь, что шпилька стоит ровно. Внесите коррективы до того, как клей сформирует прочное соединение.

3. Прикрепите верхнюю пластину, состоящую из одной или двух деревянных стоек, с помощью строительного клея. Проконсультируйтесь с местными строительными нормами, чтобы определить, нужны ли две деревянные стойки. Убедитесь, что они выровнены, прежде чем древесина сцепится с кирпичной стеной.

4. Установите вертикальные стойки широкой стороной к стене с помощью строительного клея. Поместите шпильки по левому и правому краям стены. Заполните пространство шпильками, расположенными через каждые 16 дюймов в центре. Вертикальные шпильки должны быть обрезаны для плотного прилегания между базовой и верхней пластинами. Убедитесь, что все шпильки выровнены и выровнены.

5. Сверлом по камню просверлите направляющие отверстия в древесине и в кирпиче для цементных анкеров. Направляющие отверстия должны быть того же диаметра, что и анкерные втулки. Удалите мусор из отверстия проволочной щеткой или сжатым воздухом. Наденьте защитные очки.

6. Прикрепите анкерные втулки для цемента в соответствии с инструкциями производителя. Затяните все болты гаечным ключом.

Каталожные номера

• Крепеж для бетона: как крепить полоски обрешетки к бетону, кирпичу или блоку
• Облицовка каменной кладки: Руководство по установке
• Дополнение Home Plus: Установка полос обрешетки на бетонные стены подвала

Советы

• Прикрепляйте анкеры при сверлении направляющих отверстий. Если сначала просверлить все направляющие отверстия, есть вероятность, что древесина может сместиться, в результате чего отверстия не совпадут должным образом.
• Чтобы удерживать вертикальные стойки на месте во время сверления, забейте их несколькими гвоздями для дополнительной поддержки основания и верхней пластины.

Предупреждения

• Располагайте анкеры в шахматном порядке влево и вправо, размещая их вдоль шпилек. Если они идут по непрерывной прямой линии, шпилька может расколоться.

Биография писателя

Томас Феррайоли начал писать в 1993 году. Его работы были представлены в таких национальных изданиях, как «Родители» и «Католик США». Феррайоли владеет службой уборки и является католическим служителем по делам молодежи. Он имеет степень бакалавра в области коммуникаций и бизнеса Университета Сетон-Холл и был лауреатом Премии Папы Иоанна Павла II от Архиепископии Ньюарка, штат Нью-Джерси, за свою работу с молодежью.

Как прикрепить гребенку настила к облицовочному кирпичу

В: Как лучше всего прикрепить к моему дому из облицовочного кирпича гребенку? Я рассматривал соединитель SimsonStrong Tie BVLZ, но он еще не одобрен в Онтарио, Канада.

Строю одноэтажную пристройку с пологой крышей, которая будет примыкать к двухэтажной кирпично-фанерной наружной стене.

Ригель перекрытия крепится непосредственно к фундаменту. Я хочу прикрепить второй ригель к кирпичной облицовке для поддержки стропил крыши. Я хочу оставить кирпич на месте, чтобы он стал внутренней стеной пристройки. Спасибо. — Т. Славин

  A: Строительные нормы и правила имеют много серых зон, которые открыты для интерпретации, но IRC (Международный жилищный кодекс) очень четко определяет вопрос крепления структурных ригелей к кирпичной облицовке: не делайте этого!

Несмотря на то, что IRC специально не рассматривает крепление ригелей для балок перекрытия и стропил крыши к кирпичной облицовке, в нем содержатся четкие указания по ригелям настила, а конструкционные вопросы очень похожи.

Правила IRC для гроссбухов на кирпичной облицовке

IRC 2018, Раздел R507.9.1. 1 гласит: «Балки , а не должны опираться на каменную или каменную облицовку». Причины введения этих правил довольно очевидны. Кирпичная и другая каменная кладка рассчитана на то, чтобы выдерживать только собственный вес.

Кирпичная облицовка не предназначена для восприятия дополнительных вертикальных или боковых нагрузок, даже если кирпичные стяжки были правильно установлены и находятся в хорошем состоянии – не всегда так. Часто стяжки со временем ослабевают или изнашиваются, а в некоторых случаях вообще никогда не устанавливались.

Широко используемое руководство по строительству деревянных террас в жилых домах, основанное на IRC, придерживается той же позиции. В разделе о ригелях и боковых нагрузках выделено жирным шрифтом: НЕ ПРИКРЕПЛЯТЬ К КИРПИЧНОЙ ОБЛИЦОВКЕ. Чтобы подчеркнуть это, включена иллюстрация запрещенной детали (см. ниже).

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ    Источник: Руководство по строительству деревянного настила в жилых домах, Американский совет по дереву

Хотя нормы прямо не запрещают использование облицовочного кирпича для поддержки ригеля пола или крыши с пологим уклоном, я ожидаю, что каждый строительный инспектор нарисует тот вывод. Нагрузки очень похожи.

Тем не менее, многие жилые террасы так или иначе крепятся к кирпичной кладке. Из тех, что выжили, некоторые используют специальное оборудование, некоторые имеют специальные инженерные решения, а некоторые висят на крыле и молятся. Они выдерживают отчасти потому, что конструкция конструкции имеет большой встроенный коэффициент безопасности. Но без коэффициента безопасности вы живете опасно. С настилом на заднем дворе в футе или двух от земли риск неудачи не так велик. С приподнятой палубой или крышей риски значительны.

Соединитель Simpson BVLZ на помощь

Чтобы решить проблему крепления к кирпичной облицовке, несколько компаний, таких как Simpson Strong Tie, разработали специальные соединители в качестве временного решения. Соединитель Simson BVLZ наиболее известен своими модернизируемыми приложениями. Разъем устанавливается снаружи с помощью двух 14-дюймовых разъемов. структурные винты и «распорка сжатия», чтобы перекрыть зазор до ленточной балки дома. Два 14-дюймовых винта закручиваются вверх под углом 40°.

Благодаря специальному оборудованию, такому как соединитель Simpson BVLZ, теперь можно прикрепить палубный ригель к существующей кирпичной облицовке. Для боковых нагрузок может потребоваться дополнительное оборудование. Предоставлено Simpson Strong Tie

Компания Simpson опубликовала таблицы, в которых показано необходимое расстояние для соединителей BVLZ для различных пролетов, нагрузок и пород пиломатериалов. Расстояние между центрами соединителей варьируется от 16 до 40 дюймов в зависимости от нагрузки и материалов.

Чтобы перекрыть зазор за кирпичной облицовкой, кронштейн Simpson BVLZ использует горизонтальную стальную стойку и два 14-дюймовых винта, закрученных под углом, любезно предоставлен Simpson Strong Tie

. Важно отметить, что BVLZ несколько суетлив для правильной установки и учитывает только вертикальные нагрузки, а не боковая нагрузка, оттягивающая настил от дома — критический момент, упомянутый в сноске на веб-сайте Simpson.

Таким образом, вам все равно придется добавить натяжные стяжки или боковые соединители, такие как Simpson DTT2, чтобы настил не отрывался от дома. Боковые соединители требуются в дополнение к соединителям BVLZ, факт, который я подтвердил в отделе технической поддержки Simpson. Хотя разъем BVLZ не требует доступа изнутри дома, DTT2 требует. Это может потребовать открытия готового потолка, чтобы получить доступ к внутренней части ленточной балки. Два из них необходимы для бухгалтерской книги на типичной жилой палубе.

  Кронштейн DeckStruc: прочный вариант

Другой претендент — кронштейн DeckStruc. Это более прочный кронштейн с зазором, для которого требуется доступ к внутренней части ленточной балки. Кронштейн DeckStruc предназначен в первую очередь для нового строительства, но его можно модернизировать, удалив кирпичи вокруг кронштейна и затем врезав новую кирпичную кладку.

Кронштейн DeckStruc передает как вертикальные, так и боковые нагрузки от ригеля настила на диафрагму пола. Предоставлено DeckStruct

Кронштейн DeckSturc выдерживает как вертикальные, так и боковые нагрузки. Максимальное расстояние вдоль ригеля колеблется от 4 футов до 5 футов — 3 дюйма в зависимости от нагрузки на палубу.

  Ленточная балка может быть слабым звеном

Важно отметить, что и BVLZ, и DeckStuc предназначены для крепления к ленточной балке в каркасе дома. Вы не можете просто поставить их в любом месте вдоль стены. Таким образом, ваша верхняя бухгалтерская книга, поддерживающая новую односкатную крышу, должна совпадать с ленточной балкой второго этажа дома.

Вам также необходимо учитывать прочность и целостность ленточной балки, поддерживающей вашу новую гроссбух. Целью этих соединителей является передача нагрузки на всю диафрагму пола, а не только на балку с одной полосой. Вот почему кодекс также запрещает крепление ригелей к лентообразным балкам на консолях, например, в «гарнизонных» колониях.

Для прочного соединения ленточной балке может потребоваться усиление в зависимости от ее состояния, ориентации и наличия гвоздей. Это особенно верно, когда ленточная балка проходит параллельно балкам пола или потолка. Если ленточная балка плохо закреплена на конструкции дома, то она становится слабым звеном в системе.

  Настилы по сравнению с другими структурными ригелями

Поскольку соединители предназначены для настилов на заднем дворе, а не для системы крыши, вам, скорее всего, понадобится печать инженера, чтобы получить разрешение от местного инспектора, какой бы подход вы ни выбрали. . Или инженер может предложить более простую альтернативу, которая удовлетворит всех участников.

Очевидно, вы не хотите рисковать тем, что новая крыша рухнет под сильным снегопадом или другой чрезмерной нагрузкой. С палубами на заднем дворе часто бывает, что сильный снегопад, многолюдные вечеринки или большие точечные нагрузки, такие как джакузи, связаны со структурными разрушениями. Это не тот риск, на который кто-то хочет пойти. Во многих случаях компонентом, который выходит из строя, является бухгалтерская книга.
