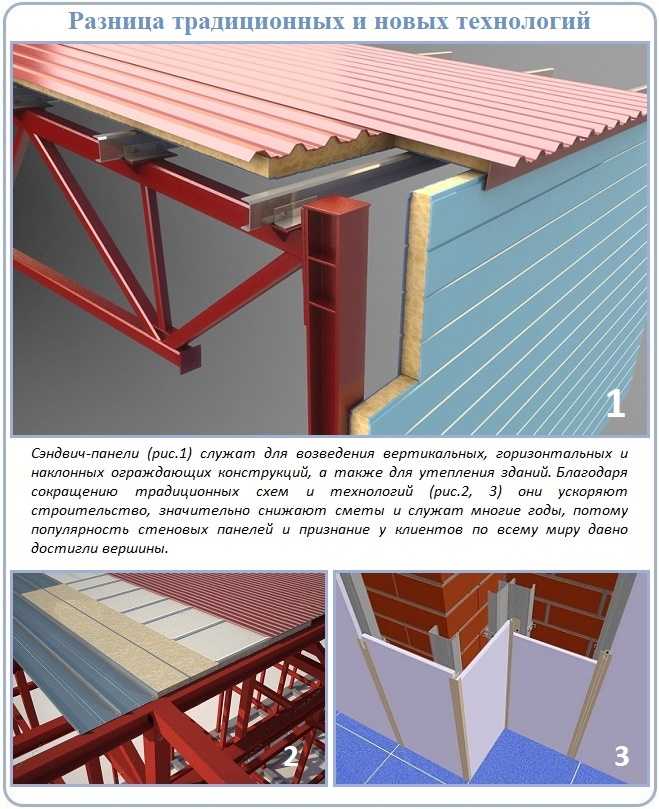

Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей. Монтаж сэндвич панелей — не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м² за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания «СП-Монтаж» и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного. Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону — бесплатно.

Работы по монтажу стеновых сэндвич-панелей

Оборудование для монтажа сэндвич панелей >>>

Монтажные работы выполняются в следующей последовательности:

1. подготовка мест для монтажа стеновых сэндвич-панелей
2. установка стеновых сэндвич-панелей в проектное положение
3. крепление стеновых сэндвич-панелей
4. монтаж фасонных элементов стеновых сэндвич-панелей

Подготовка мест для монтажа стеновых сэндвич-панелей

До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений. И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.

Установка стеновых сэндвич-панелей в проектное положение

Монтаж перегородок из сэндвич панелей >>>

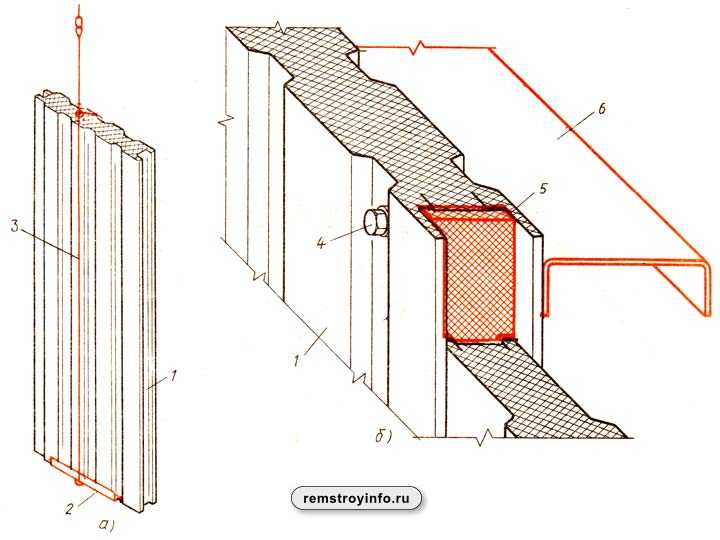

Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости — от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.

Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки — это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.

Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.

Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.

Крепление стеновых сэндвич-панелей

Крепление к стальным конструкциям панелей при вертикальной раскладке.

Как правило панели устанавливают так называемым «шип в паз» (гребнем вперед). Но возможно устанавливать и обратно, т.е. «паз в шип». Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:

Толщина стеновой панели, мм	Минимальная длина винта, мм
50	85
80	105
100	135
120	155
150	185
200	235

Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм). Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой — шайба не будет деформирована, а если тугой — будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.

К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок «паз» смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм.

Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.

Крепление к стальным конструкциям панелей при горизонтальной раскладке.

На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса. Затем на следующую панель наносят герметик в замок «паз» и устанавливают ее на предыдущую панель «паз в шип». Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.

Монтаж фасонных элементов трёхслойных сэндвич-панелей

Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов — 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли. Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.

Работы по монтажу кровельных сэндвич-панелей

Монтажные работы выполняются в следующей последовательности:

1. подготовка и разметка мест для укладки кровельных сэндвич-панелей
2. укладка кровельных сэндвич-панелей в проектное положение
3. крепление кровельных сэндвич-панелей
4. монтаж фасонных элементов кровли

Подготовка мест для укладки кровельных сэндвич-панелей

Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту. Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.

На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.

Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:

• со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.
• у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.

Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):

• в торце примыкания панели отрезают на необходимую длину нижний металлический лист.
• удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.
• механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.

Укладка кровельных сэндвич-панелей в проектное положение

При укладке панелей выполняются следующие операции:

• строповка панелей,
• подъём и перемещение панелей к месту укладки,
• приёмка панелей и укладка в проектное положение,
• временное крепление панелей,
• расстроповка панелей.

В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей.

Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой — наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту. Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.

Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку.

Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.

Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок «паз» нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.

Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом. Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.

Крепление кровельных сэндвич-панелей

Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:

Толщина кровельной панели, мм	Минимальная длина винта, мм
50	126
80	156
100	176
120	196
150	226
200	276

Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту. Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.

С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой — не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др. ). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.

Монтаж фасонных элементов кровли

Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте. Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.

Как осуществить монтаж сэндвич панелей своими руками

Содержание:

1. Инструменты и вспомогательные материалы

2. Монтаж стеновых панелей

3. Алгоритм монтажа кровельных панелей

4. Типы и виды нащельников для сэндвич панелей

5. Рекомендации по монтажу нащельников для сэндвич панелей

6. Общие рекомендации по монтажу сэндвич панелей и уходу за ними

О том, что такое сэндвич панели и где они находят свое применение, я уже рассказывал в своей статье «Сэндвич панель: устройство технические характеристики и области применения». В этой же статье я расскажу вам о технологических особенностях монтажа сэндвич панелей, соблюдая которые вы сможете построить прочное и теплое сооружение, например, автомобильный гараж. Должен вас сразу же предупредить, что выполнить монтаж сэндвич панелей своими руками без определенного навыка работы будет очень сложно. Но при большом желании можно освоить любую даже самую сложную работу. Поэтому если вы считаете, что справитесь, то смело приступайте к установке сэндвич панелей.

Однако процессу монтажа предшествует не только покупка сэндвич панелей нужного качества и предназначения (речь идет о стеновых, кровельных и других сэндвич панелях), а также крепежных элементов и нащельников, но и создание специального каркаса (ме6таллического или деревянного). Как самостоятельно изготовить такой каркас, я подробно рассказал в своей статье «Как изготовить каркас для монтажа сэндвич панелей». Поэтому здесь мы пропустим этот этап работ.

Покупка же самих сэндвич панелей не должна составить особой трудности, поскольку, сообщив размеры каркаса будущего, например, гаража продавцу, вам четко ответят, сколько панелей, какого типа вам потребуется в процессе работы, а также порекомендуют нужный тип крепежа и его количество для закрепления этих сэндвич панелей. Это же касается и покупки нащельников.

Поэтому можем сразу же переходить к технологии монтажа. Однако сначала остановлюсь на том, какие инструменты, приспособления и дополнительные материалы понадобятся вам в процессе работы.

Инструменты и вспомогательные материалы

Для успешной работы вам потребуется приобрести (если у вас чего-то нет в хозяйстве) или взять в аренду следующие инструменты:

• строительный уровень для контроля горизонтальной плоскости;

• механизм для подъема панелей наверх сооружения;

• аккумуляторный шуруповерт;

• прижимное устройство;

• дрель электрическая с набором сверл по металлу;

• отвес для контроля вертикальной плоскости;

• специальные устройства – захваты;

• электролобзик.

Чтобы установка сэндвич панелей получилась качественной, понадобятся следующие вспомогательные материалы:





• силиконовый герметик;

• утеплительный материал, например, минвата;

• уплотнительная самоклеющаяся лента;

• U-образный металлический профиль;

• анкерные болты со специальной прокладкой.

Имея все из этого перечня под рукой, можно переходить к обшивке каркаса сэндвич панелями. При этом нужно учесть, что при монтаже сэндвич панели могут быть сориентированы как в вертикально (вертикальный монтаж) так и горизонтально (горизонтальный монтаж).

Давайте поговорим об особенностях горизонтального и вертикального монтажа по-отдельности.

Монтаж стеновых панелей

Монтаж сэндвич панелей может быть, как горизонтально ориентированным, так и вертикально ориентированным. Давайте рассмотрим оба способа установки поочередно, поскольку каждому из них присущи отличительные особенности выполнения монтажа.

Горизонтально ориентированный монтаж данного строительного материала допускается лишь тогда, когда высота стены здания не превышает 3-х метров. Для обеспечения качественной горизонтальной установки стеновых сэндвич панелей необходимо строго придерживаться следующего алгоритма:

1. Подготовьте основание, на котором будет производиться сборка сэндвич панелей. Для этого:

• по периметру нижней части каркаса выложите из кирпича цоколь. Как выполнить кирпичную кладку в полкирпича (если вы строите гараж) или в кирпич (если возводите более массивную конструкцию), подробно описано в статье «Технология кладки кирпича своими руками». Учтите, что верхняя плоскость кирпичного цоколя должна получиться идеально горизонтальной. Проконтролировать правильность горизонта поверхности цоколя можно с помощью строительного уровня.

2. Установите направляющие к цоколю каркаса.

Для этого необходимо прикрепить U-образный металлический профиль ребрами вверх. С этой целью на профиль (по всей его длине) наносится самоклеющаяся уплотнительная лента на ту сторону, на которой профиль будет лежать на цоколе. Теперь необходимо закрепить уголок к кирпичу с помощью анкерных болтов. Для чего с помощью дрели и сверл по металлу и бетону выполните отверстия в профиле и кирпиче (глубина отверстий зависит от длины анкерных болтов). В отверстия установите анкеры и зажмите их до упора, что позволит жестко закрепить металлический профиль в цоколе. Затем внутрь профиля (по всей длина) необходимо уложить полоску минеральной ваты;

3. Выполните монтаж стартовой панели.

Перед началом монтажа стартовой панели необходимо по всей длине вертикальных элементов каркаса в местах прилегания сэндвича наклеить самоклеющуюся уплотнительную ленту. Затем с помощью подъемного механизма и захватов вставьте сэндвич панель в паз направляющего профиля. При этом нужное количество захватов напрямую зависит от толщины и длины используемой панели.

Установленная стартовая панель закрепляется на колоннах каркаса временными зажимами – струбцинами.

4. Произведите крепление сэндвич панели к каркасу с помощью саморезов.

В данном случае использование того или иного типа саморезов (по металлу или по дереву) зависит от того, из какого материала был выполнен каркас для монтажа сэндвич панелей: из металлических или деревянных элементов. При этом, предварительно выполнив разметку, под каждый саморез необходимо подготовить отверстие, как в сэндвиче, так и в каркасе, выполнив его с помощью электродрели. Саморезы устанавливают через каждые 1,2 м длины панели.

В тех случаях, когда панели необходимо закрепить на бетонном основании, используются либо саморезы для бетона, либо саморезы с пластиковыми дюбелями. При этом для изготовления отверстия в бетонной конструкции необходимо установить в электродрель специальное победитовое или алмазное сверло. Обычные сверла по металлу здесь будут просто бесполезными, поскольку они затупятся в первые же секунды работы в бетоне.

Учтите, что крепить панель нужно не по самому ее краю, а отступив 3 см.

Как только панель будет надежно закреплена на каркасе, струбцины можно снять и приступить к установке сэндвич панели следующего яруса, выполняемой по вышеописанному алгоритму. И так до тех пор, пока не будет закрыт весь каркас.

Выполняя горизонтальный монтаж сэндвич панелей необходимо помнить, что:

• сначала монтируются панели, устанавливаемые встык друг к другу, а только потом те, которые будут перекрывать торцы стыковых панелей внахлест (например, это могут быть угловые сэндвич панели, расположенные друг по отношению к другу под углом 90°). Стыки угловых сэндвич панелей обязательно нужно заполнить монтажной пеной;

• монтаж откосов и нащельников можно выполнять только после установки на каркас всех сэндвич панелей.

Если вы монтируете сэндвич панели на каркас, высота этажного уровня которого превышает 3 м (но не более 6 м), то нужно воспользоваться вертикально ориентированной установкой. Технология монтажа данным способом практически ничем не отличается от горизонтального монтажа сэндвич панелей. Однако если при стыковке горизонтально ориентированных панелей вам не нужно было прикладывать никаких усилий, поскольку замковый узел защелкивался под собственным весом изделия, то при вертикальной установке, чтобы защелкнуть замок, вам придется поднатужиться. При этом нельзя производить стыковку панелей посредством ударов по ним каким-нибудь тяжелым предметом, поскольку тогда вы повредите как саму сэндвич панель, так и ее стыковочный узел.

Кроме того, для предварительной фиксации панели в вертикальном положении потребуется применение специальных прижимных устройств, которые можно будет снять лишь после того, как сэндвич панель будет надежно закреплена на каркасе саморезами. Как правило, на одной опоре панель закрепляется саморезами с шагом около 0,9 м.

Однако это расстояние не является панацеей для всех случаев, поскольку шаг должен учитывать:

• нагрузку силы ветра, характерного для данного региона, а также высоту, на которой монтируется сэндвич панель. Кроме того, более часто придется крепить те панели, которые смонтированы на краях стен или кровли, поскольку они будут наиболее интенсивно подвергаться нагрузке ветров;

• тип строительного объекта.

Ниже приведена таблица рекомендуемого количества саморезов для крепления сэндвич панелей различной длины в ветровой зоне, характерной для средних широт:

Все данные приведены для горизонтального монтажа панелей, утеплительный слой которых выполнен из минваты толщиной 120 мм, а длина стены или кровли не превышает 10 м.

Совет: при вертикальном монтаже сэндвич панелей на металлический каркас наклейте на каждую стойку самоклеющуюся уплотнительную ленту, что позволит обеспечить не только более плотное прилегание панели к каркасу, но и значительно увеличит шумоизоляционные свойства стены сооружения.

Теперь можем поговорить и о монтаже кровельных сэндвич панелей.

Алгоритм монтажа кровельных панелей

Для обустройства кровли использовать такие панели рекомендуется лишь тогда, когда угол наклона ската крыши превышает 5°.Весь процесс обустройства такой кровли можно условно разбить на три этапа:

1. Начальный

На данной стадии монтажа необходимо правильно произвести установку стартовой панели. Например, если скаты вашей крыши по длине не превышают 12 м, то начинать выполнять кровлю из сэндвич панелей можно без предварительной подготовки. Для этого аккуратно, чтобы не повредить защитный полимерный слой, панель поднимают с помощью подъемника на крышу и, уложив ее на одном из краев ската крыши так, чтобы ее торцы были строго параллельны свесу кровли и ее коньку, закрепляют на обрешетке с помощью саморезов с уплотнительной резинкой под шляпкой. Затягивать такие саморезы нужно тщательно, но без фанатизма, поскольку можно деформировать металлический лист, что приведет к протеканию кровли в данном месте.

Если же длина ската кровли превышает 12 м, то понадобится предварительная подготовка сэндвич панелей для стыковки с другой панелью. В частности, из панели, которая будет накладываться на первую панель, необходимо на длину стыка удалить нижний металлический лист и утеплитель (обычно, это несколько сантиметров).

Однако длина нахлеста напрямую зависит от уклона ската крыши. Ниже в таблице приведены данные о рекомендуемой длине нахлеста для различных уклонов скатов кровли:

В данном случае, монтировать кровлю необходимо, продвигаясь от свеса ската к коньку крыши, как показано на рисунке «б», поскольку таким образом будет обеспечено полное стекание потоков воды с кровли без затеканий в местах стыков.

2. Поперечная стыковка панелей, уложенных в вертикальном ряду

Как я уже говорил выше, если длина превышает 12 м, то после установки целой торцевой панели необходимо установить вторую панель, предварительно подготовленную и обрезанную до нужной длины. После выравнивания сторон обеих панелей по вертикали эта панель также как и стартовая панель, фиксируется к обрешетке кровли саморезами с уплотнительной резинкой под шляпкой.





3. Этап продольной стыковки панелей путем защелкивания замкового узла

Бывалые кровельщики советуют перед тем, как произвести стыковку соседних панелей, нанесите силиконовый герметик по всей длине замкового паза. Это обеспечит плотное прилегание соседних панелей друг к другу и позволит предупредить возможные протекания кровли в местах стыковки.

По вышеизложенному алгоритму действуйте до тех пор, пока не будет полностью накрыта вся крыша.

Теперь можно переходить к заключительному этапу – установке нащельников, в том числе и конька. Производители выпускают такие декоративные элементы различных типов и видов. Вот об этом пойдет речь в следующем разделе.

Типы и виды нащельников для сэндвич панелей

Данные элементы устанавливаются:

• на стыках соседних сэндвич панелей;

• в местах примыкания сэндвич панелей к оконным и дверным проемам;

• на цоколе здания и коньке кровли.

Для каждого случая производители выпускают специальные нащельники. Именно поэтому в продаже можно увидеть:

• стыковочный нащельный элемент;

• нащельный элемент для установки на наружных углах;

• нащельный элемент для установки на внутренних углах;

• нащельный элемент для установки на парапет (закрывает торец парапета и примыкание кровли);

• нащельный элемент для установки на торцах сэндвич панелей (он придает свесу кровли законченный вид);

• нащельный коньковый элемент;

• нащельный элемент, позволяющий закрыть стыки стеновых и кровельных панелей в случае, когда у кровли отсутствует свес (лицевой нащельник);

• отлив, устанавливаемый на цоколе сооружения;

• отлив, устанавливаемый на окне;

• доборы для оформления оконного проема.

При этом нащельники могут играть не только декоративную роль но и нести полезную нагрузку, поскольку они будут:

• защищать стыки панелей от попадания в них влаги;

• дополнительно защищать внутренние элементы конька кровли;

• защищать слой утеплителя в торцах кровельных панелей;

• задерживать снег.

Тот или иной тип нащельника может иметь, как простую, так и сложную форму профиля, а также различные углы сгибов. При этом производители нащельников могут предложить потребителю не только элементы стандартных форм и размеров, но при желании заказчика смогут изготовить нащельники по его эскизам. Изготавливаются такие элементы либо из оцинкованной стали, которая затем окрашивается в тот же цвет, что и сэндвич панели, а также покрывается защитным полимерным слоем, либо из алюминия, который затем окрашивается порошковым методом.

Рекомендации по монтажу нащельников для сэндвич панелей

Несмотря на то, что нащельные элементы устанавливаются легко и просто, необходимо помнить, что:

• перед началом их монтажа все стыки должны быть предварительно заполнены монтажной пеной, которая ликвидирует возможные мостики холода и не позволит влаге проникнуть под панели;

• вертикальные нащельники необходимо устанавливать внахлест, продвигаясь снизу вверх. При этом нахлест должен составлять не менее 10 см;

• фиксация нащельников к сэндвич панелям производится с помощью саморезов, устанавливаемых через каждые 30 см;

• для обеспечения плотного примыкания нащельника к панели, которое позволит исключить проникновение влаги внутрь строительной конструкции, необходимо все швы обработать силиконовым герметиком. Особенно важно это сделать при монтаже угловых нащельников цокольного отлива и элементов оконного проема (доборов, отливов или карнизов).

Вот и все, что я хотел вам рассказать о монтаже сэндвич панелей. В заключение хочу дать лишь несколько рекомендаций, которые необходимо соблюдать при монтаже сэндвич панелей и уходе за ними в процессе эксплуатации сооружения.

Общие рекомендации по монтажу сэндвич панелей и уходу за ними

1. Несмотря на то, что такие панели можно монтировать в любую погоду, я бы не советовал этого делать во время дождя, если утеплительный слой выполнен из минеральной ваты, которая при намокании потеряет свои теплоизоляционные свойства.

2. Если во время выполнения монтажных работ вы решили сделать перерыв, например, на обед, то сначала закончите крепление установленных панелей к несущим конструкциям, а уже потом идите обедать. В противном случае, дорогостоящие сэндвич панели, не закрепленные должным образом, могут быть сорваны порывами ветра и безнадежно испорчены.

3. Никогда не крепите на стене из сэндвич панелей какие-либо конструкции и механизмы, например, пожарные лестницы или грузоподъемное оборудование. Если же это необходимо сделать, то все конструкции и оборудование должны крепиться только на несущих конструкциях.

4. Для очистки кровли из сэндвич панелей от снежных масс можно использовать нагревательную систему из кабеля, аналогичную системе «теплый пол» (см. статью «Резистивный электрический теплый пол своими руками»). Эта система позволит вам не очищать механическим способом кровельные сэндвич панели, при котором может быть поврежден их защитный полимерный слой.

5. Хотя бы раз в год производите подтяжку всех крепежных элементов сэндвич панелей.

6. Если вам необходимо удалить с поверхности сэндвич панелей грязевые отложения, то для этого можно использовать лишь мыльный раствор и щетку с мягкой щетиной. В конце мойки обязательно промойте поверхности панелей большим количеством проточной воды, поливая их из шланга сверху вниз.

7. Если вы обнаружили нарушение красочного покрытия на поверхности сэндвич панели, то его можно восстановить с помощью специальной ремонтной краски. При этом следует учесть, что при оцарапывании без нарушения слоя цинка можно нанести один слой краски, а при глубоком оцарапывании, когда затронута стальная основа, необходимо сначала нанести специальный грунт, а затем два слоя ремонтной краски. Однако предварительно не забудьте обработать царапину преобразователем ржавчины (ортофосфорной кислотой), которую затем необходимо удалить с поверхности панели с помощью мягкой ветоши, смоченной в растворителе.

Пусть ваши стены и кровля из сэндвич панелей служат не один десяток лет! Я же, как и прежде, желаю вам успехов во всех ваших начинаниях.

Композитные сборные железобетонные многослойные стеновые панели: Получите больше от вашей стеновой системы, используя меньше

Использование многослойных стеновых панелей в Соединенных Штатах началось в 1960-х годах, когда использование сборного/предварительно напряженного бетона стало коммерчески доступным по всей стране. Первоначальные конструкции панелей были некомпозитными, в них использовалась толстая структурная сетка и более тонкая архитектурная сетка. Конструктивной частью иногда были пустотелые плиты, двойные тройники или одинарные тройники.

Рис. 2. Типовое сечение композитного углеродного волокна с системой соединения сборных железобетонных панелей.

В первоначальных композитных панелях использовались твердые участки бетона для создания жесткости для передачи нагрузки. Эти сплошные зоны создавали проблемы с тепловыми мостами между внутренним и внешним витками. С появлением новых тройниковых соединителей сплошные зоны удалось исключить, при этом позволив использовать более тонкие плоские стержни с обеих сторон изоляции. В конце 1980-х годов были разработаны некомпозитные стеновые панели с использованием неметаллических связей. Эти связи значительно повысили тепловую эффективность многослойной стеновой панели, но использовали некомпозитную конструкцию, которая имеет значительные недостатки в плане стоимости проекта и логистики. Решетка из углеродного волокна была представлена ​​на рынке сэндвич-панелей в 2003 году благодаря национальному партнерству нескольких ведущих производителей сборного железобетона для создания первой полностью композитной стеновой панели из сэндвич-панелей, которая до сих пор соответствует требованиям ASHRAE 9 или превосходит их.0,1 стандарт. На рис. 2 показано типичное сечение полностью композитной углеродно-волокнистой соединительной системы.

Приступая к проектированию композитной многослойной стеновой панели, необходимо учитывать несколько ключевых критериев, в том числе:

• Эстетические потребности владельца
• R-значение стеновой системы
• Конструктивные соображения
• Влияние региональных перевозок
• Воздействие на рабочую площадку

Рисунок 3. На этой фотографии показан уровень детализации, доступный при использовании графически-конкретной технологии.

Полностью композитные стеновые панели из сэндвич-панелей имеют широкий спектр эстетических возможностей: от базовой отделки из серого бетона в исходном состоянии до встроенных терракотовых панелей и цифровых рисунков с использованием таких технологий, как графический бетон, который позволяет наносить цифровые печатные изображения. переносятся на поверхности панелей с использованием изображений замедлителей с высоким разрешением. На рис. 3 показан уровень детализации, доступный при использовании графически-конкретной технологии. С точки зрения композита, с акцентом на вес, важно учитывать любые отклонения в толщине из-за выступов или формы вкладыша, которые могут повлиять на конструктивную способность секции и могут потребовать утолщения или дополнительного веса для удовлетворения конструктивных требований. .

Требования к R-значению фасадов зданий продолжали расти с момента первого значительного изменения правил в 1986 году из-за воздействия нефтяного эмбарго Соединенных Штатов. С тех пор критерии тепловой эффективности продолжали расти по мере роста осведомленности о влиянии энергопотребления. Последние разработки ASHRAE 90.1, в том числе непрерывная изоляция или изоляция от края до края, а также различные критерии климатических зон легко ориентируются в широком диапазоне вариантов конструкции с использованием полностью композитной сэндвич-панели, армированной углеродным волокном.

В многослойных композитных стеновых панелях использование большего количества изоляции может привести к снижению веса панели, снижению воздействия на окружающую среду и снижению производственных затрат за счет труда. Из-за этих факторов многие производители сборных железобетонных изделий предпочитают использовать изоляцию из пенополистирола (EPS), которая имеет приблизительное значение R, равное четырем на дюйм толщины. В Таблице 1 представлены несколько типов изоляции с увеличением толщины изоляции для получения сэндвич-панели R-16. Увеличивающаяся толщина изоляции в продукте с более низким значением R компенсирует использование бетона в конструкции полностью композитных сэндвич-панелей. Типичная панель центра обработки данных, которая будет иметь высоту 30 футов и ширину 10 футов или 300 кв. футов, может снизить вес панели на 3875 фунтов с использованием пенополистирола вместо полиизоцианурата (полиизо) при сохранении того же общего толщина панели. В проекте из 600 панелей это дает общее снижение веса в 2,9 раза. миллионов фунтов бетона.

Сокращение рабочего времени также признается при использовании пенополистирола вместо пенополистирола или полиизо, поскольку рифленая поверхность пены и соединительные элементы из углеродного волокна
обеспечивают необходимую передачу сдвига для композитной конструкции. Конструкции XPS требуют, чтобы поверхность изоляции была шероховатой, и часто требуется большее количество соединителей из углеродного волокна. На рис. 4 показана изоляция XPS с углеродной сеткой, обработанная вручную, и Рисунок 5. – установка стандартного «нешероховатого» пенополистирола.

Китайский производитель сэндвич-панелей, кровельный лист, поставщик C/Z Purlin

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Сборные дома

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Прогоны и гофрированные стальные листы

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Другая рекомендация

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Деловой диапазон:	Строительство и отделка
	Основные продукты:	Сэндвич панель , Кровельный лист , C/Z прогон , Листы для настила пола , Стальные катушки , Композитный . ..
	Сертификация системы менеджмента:	ИСО 9001, ИСО 9000, ИСО 14001, ИСО 14000
	Среднее время выполнения:	Время выполнения в сезон пик: один месяц Время выполнения в межсезонье: в течение 15 рабочих дней
	Доступность OEM/ODM:	Да

Компания Xiamen Yumi New Material Technology Co.
