Как найти обрыв провода в стене, простые способы поиска видео

• Прибор для поиска проводки
• Приборы поиска электорпроводки  профессиональные
• Старинные дедовские способы поиска проводов в стене
• Попробуем заняться логикой
• Причины обрыва проводки
• Чем найти обрыв провода в стене
• Видео о детекторах и методах поиска скрытой проводки

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки

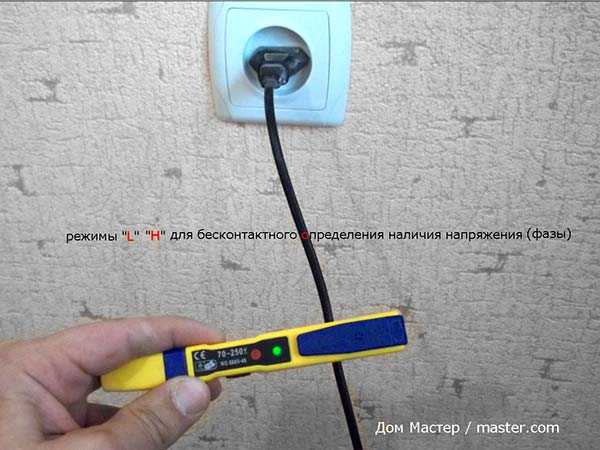

Самым простым подобным устройством является отвертка-индикатор.

Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов.

Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

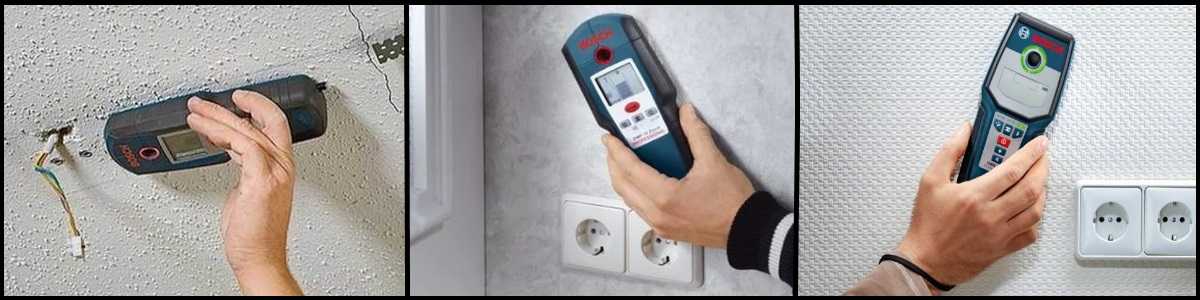

Приборы поиска электорпроводки  профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы.

Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки

Как найти и устранить обрыв провода в стене: всевозможные способы

В случаях, когда в квартире или доме необходимо повесить картину, полку, ковер или что-либо еще, возникает необходимость в том, чтобы эту стену, собственно, просверлить, чтобы впоследствии закрепить на ней предмет. И в итоге может оказаться, что в нужном вам месте проходил кабель скрытой проводки, повреждение которого привело к печальным последствиям. В такой ситуации, естественно, лучше всего обращаться к электрику. Но и понять, что конкретно произошло и какие действия последуют, лишним не будет.

Вопрос-ответ Можно ли замуровать в стены трубы отопления в квартире?

При повреждении кабеля скрытой проводки необходимо выяснить, какая его часть вышла из строя. Это может быть один из двух проводников (либо нулевой, либо фазный). Если вы повредили проводку, например, прибивая картину к стене, то, скорее всего, поврежденный участок находится в месте отверстия или рядом, что логично. Если вы сделали несколько отверстий, то определить место повреждения будет сложнее.

Знать расположение трассы электросети должен каждый владелец жилья

В большинстве случаев к поиску схемы расположения электрокоммуникаций в доме владельцы прибегают, когда уже возникли проблемы.

Между тем, об этом следует подумать и в других случаях:

• Перед перепланировкой жилища

Во время перестройки помещения, при изменениях его конфигурации необходимо брать во внимание расположение электросети, чтобы не обесточить квартиру или дом.

• При установке светильников, навешивании картин, полок или натяжных потолков

При проведении любых настенных работ нужно знать, где пролегает проводка, чтобы не повредить ее гвоздем или не просверлить.

Часто повреждение проводки происходит во время установки подвесных потолков. Углы, за которые крепится потолок, присоединяют к стене на саморезы, и часто эти крепления попадают на линию электропроводов.

• После приобретения жилья

Схему расположения электроцепи необходимо иметь каждому хозяину. Поэтому ее следует составить незамедлительно после приобретения нового помещения. На плане должны быть указаны трассы электрокоммуникаций и точки расположения выключателей, розеток и распределительных коробок. В дальнейшем схема пригодится при расстановке мебели и во время проведения ремонта.

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

• Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

• Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Где искать обрыв провода

При мигании света в доме, его полном исчезновении, искрении, задымлении, срабатывании автомата на щитке, отсутствии тока в некоторых или во всех розетках следует проверить не выбило ли автомат или не перегорели предохранители. Если со счетчиком ничего не случилось, а у соседей с электричеством все в порядке, значит, у вас произошло размыкание цепи питания.

Причиной поломки может быть обрыв, исчезновение контакта на клеммных соединениях, нарушение изоляционной защиты провода и его неисправность. Чтобы подобное не случалось, нельзя провода от электрооборудования перегибать, завязывать, перекручивать, передавливать тяжестями.

Повредиться провод может на любом участке:

• в зоне сцепления проводников,
• в местах присоединения провода к контактам выключателей, розеток, электрощитов;
• на промежутке между этими устройствами и коробкой.

Основные причины, приводящие к поломке электропроводки

При грамотном подборе качественного кабеля и соблюдении технологии монтажа проводка служит довольно длительно, не причиняя никаких проблем владельцам.

Но по факту часто происходит нарушение работы электросетей, которое провоцируют следующие причины:

• Эксплуатация провода продолжительное время

В старых зданиях обычно ставили алюминиевые провода, которые имеют свойство быстро разрушатся, да и любые другие со временем стареют, пластиковая изоляция становится неэластичной, хрупкой, ломается. В трещинах начинаются токи утечки, которые при отсутствии УЗО не удастся сразу выявить, проводимость снижается, сопротивление растет, возможно даже возникновение замыкания и полная остановка электротока.

• Повреждение кабеля во время ремонта

Чтобы вбить гвоздь или просверлить отверстие в стене, необходимо знать трассу проложенных электросетей. Иначе можно попасть в провод, вызвав его обрыв, а порой и короткое замыкание. Иногда задевается лишь участок кабеля, что приводит к полному разрушению жилы через определенное время.

• Некачественная проводка или электромонтаж, выполненный с ошибками

Плохой кабель изнашивается быстрее. При колебаниях напряжения слабые провода будут перегреваться, поврежденные места при перегрузке сети могут воспламениться.

• Чрезмерная нагрузка на один кабель

Если на один тройник или удлинитель приходится несколько приборов с большой потребительской мощностью, это может вызвать перегрев, расплавление изоляции и обрыв электропроводки.

Независимо от причины, при поломке проводов следует незамедлительно найти место обрыва и срочно устранить неисправность.

Что делать при повреждении скрытого кабеля?

Ситуации, при которых кабель скрытой проводки повреждаются, случаются довольно часто. Например, семья повесила ковер на стену, но позитивные эмоции от этого длились недолго. Ведь лампа в комнате перестала работать. Или же человек пытается сделать дырку в стенке с целью поставить полку. Но потом внезапно начало искрить, проводка стала трещать, и затем выключился свет.

Все это четкие проявления нарушения целостности скрытого в стене кабеля. В первом случае с большой вероятностью был пробит нулевой или фазный провод. Второй случай более жесткий, и были повреждены обе жилы, из-за чего произошло короткое замыкание (кстати, дрель теперь можно смело сдать на металлолом).

Для начала необходимо определить, в каком месте была повреждена электролиния. В случае с установкой полки проблем с этим возникнуть не должно. В том месте, в котором человек делал отверстие, и кроется проблема. Если же речь идет про ковер, то определить точное место будет сложнее, потому что при его закреплении делалось много отверстий.

Как найти неисправность в проводке освещения

При повреждении сети на участке между световым прибором или выключателем с коробкой необходимо использовать индикатор – показатель напряжения с одним полюсом, – который укажет на наличие или отсутствие фазы.Если нет электричества в одной из комнат, сначала нужно проверить исправность лампочек и патронов.Когда они рабочие, то неисправность кабеля очевидна. Для того, чтобы найти место обрыва, сначала нужно открыть выключатель прибора освещения и определить индикатором фазу на контактах. При отсутствии фазы (проверяем при выключенном выключателе), значит поломка произошла на участке «выключатель — коробка».Если фазы нет на всех жилах, значит повреждение находится в зоне «светильник — коробка».

Иногда случается так, когда при отсутствии освещения и фазы в выключателе индикатор говорит о ее присутствии на приборе освещения. Это значит, что провода фаза-ноль стали на места друг друга.

Чтобы исправить такое повреждение, необходимо проложить путь фазной электроцепи по всему проводу: от коробки до прибора освещения и до выключателя.

Следует обнаружить место, где провода взаимосместились, разомкнуть их и скрепить правильно новым крепежом.

Для быстрого обнаружения места повреждения можно использовать детектор скрытой проводки – маленькое устройство, имеющее высокочастотную чувствительность. Он имеет свойства нахождения обрыва електроцепи даже под толстой отделкой до 20 см.

Во время поисковых работ обязательным условием является полное отключение электричества во всем помещении. Иногда требуется прожигание изоляционной ленты провода для снижения уровня сопротивления.

Обнаружение точного места

После приблизительного определения участка повреждения необходимо прибегнуть к более точной установке места обрыва. С этой целью используют разные способы, которые позволяют быстро обнаружить перебитый кабель.

Самый действенный способ – очистка стены

Быстрее и надежнее способа нахождения оборванного провода, чем снятие со стены отделочных материалов и открытие каналов с проводами, не найти.

Такой метод дает возможность визуально проанализировать все штробы на наличие поврежденных поверхностей и обнаружить почерневшее или дополнительно обработанное шпаклевкой место обрыва.

Удалять штукатурку на участке обрыва провода следует очень осторожно при помощи молотка и зубила. После открытия штробы станет видно, сколько и какие проводники повреждены: медные или алюминиевые.

В случае предстоящего капитального ремонта целесообразнее будет вызвать специалиста электрика со спецоборудованием, после работы которого обязательно потребуются декоративно-восстановительная обработка стен.

Включаем логику

Если в доме нет плана трассы электроцепи, то есть возможность его восстановления с помощью логических умозаключений.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

1. Для начала нужно обесточить фазный провод.
2. Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
3. Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
4. Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
5. Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку. Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
6. Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
7. Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

После ремонта проводки все каналы тщательно заделывают штукатуркой.

Подключать напряжение к восстановленной проводке можно только при полном высыхании материала.

Какие типы соединений можно прятать в штукатурке

Само собой разумеется, что по ряду правил, прятать скрутку в стене категорически нельзя. Всё дело в том, что такое соединение проводов крайне ненадёжно. Со временем скрутка может отгореть вследствие нагреваний, раскрутиться или окислиться.

Поэтому обычные скрутки без пропаивания прятать в стене нельзя. Куда большей надёжностью в плане безопасности обладает гильзовое соединение. Если обжать соединение гильзами, то получится «монолит». При хорошей изоляции, такое соединение уже можно будет спрятать в стене.

Если сильно надо, то можно спрятать и скрутки в стене, только предварительно пропаяв их припоем. В отличие от обычной, непаяной скрутки, паянная обладает гораздо большей надёжностью и долговечностью, она имеет практически такие же характеристики, что и гильзовое соединение.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Как крепить металлопрофиль к стене

В ходе ремонта и отделки стен нередко применяются листы гипсокартона. Относительная дешевизна этого материала и его неплохие звукоизоляционные и теплофизические характеристики делают его подходящим для быстрого проведения работ по выравниванию стен и поверхности потолков. Монтаж гипсокартона отличается простой и может быть выполнен самостоятельно. Поскольку гипсокартон обычно крепится на металлическом каркасе, основная трудность заключается в том, как закрепить металлопрофиль к стене так, чтобы обеспечить надежность конструкции даже на неровной поверхности.

Вид применяемого металлопрофиля и способ крепления

При выполнении работ по облицовке стен лучше всего использовать металлопрофиль ПН 28/27, идущий в одном комплекте с металлопрофилем ПП 60/27. Обрешетка, выполненная из последнего, должна быть несколько отнесена от стены, чтобы обеспечить беспрепятственную прокладку электропроводки и иных инженерных коммуникаций.

Крепить металлопрофиль необходимо на прямых подвесах, причем оптимальное расстояние между точками крепления должно быть около 1 м. Эту величину можно несколько варьировать, но технология применения прямых подвесов запрещает увеличение длины шага свыше 1,5 м.

Процесс монтажа металлопрофиля

Перед тем как крепить металлопрофиль к стене, необходимо провести ее тщательный обмер и разбивку поверхности под установку подвесов. Для этого с шагом 60 см наносятся отметки, через которые с использованием уровня проводятся идущие вертикально линии. На каждой из линий будет располагаться несколько подвесов. Например, если высота потолка составляет 2,5 м, то будет достаточно трех штук. Расстояния между отдельными линиями должны быть одинаковы.

Монтаж металлопрофиля начинается с периметра стен. Для этого подготавливаются рейки направляющего профиля ПН 28/27 необходимой длины, вырезаемые ножницами по металлу. Каждый элемент предварительно закрепляется на стене самоклеящейся лентой. Сверлить стену перфоратором следует непосредственно через металлопрофиль. Если в рейке уже имеются подготовленные отверстия, то сверлить, соответственно, следует через них. Конструкция фиксируется дюбелями.

Для монтажа металлопрофиля ПП 60/27 нужно подготовить длинные рейки практически в высоту потолка. Эти элементы вставляются в направляющие, а подвесы сгибаются так, чтобы касаться полочек металлопрофиля. После чего вся конструкция под уровень крепится к поверхности стены. Закончив установку металлического каркаса, можно переходить к монтажу непосредственно самого гипсокартона.

Монтаж металлопрофиля к стене видео:

Выводы

Поиск обрыва проводки – довольно непростое и серьезное дело, требующее определенных навыков и знаний.

Чтобы быстро отыскать место повреждения электропровода, необходимо знать схему размещения электрокоммуникаций. Определить участок, где могла случиться авария, можно при помощи логики. Найти точное место обрыва, возможно используя самодельные или профессиональные устройства. Узнать какой перегорел провод: фазный или нулевой, – следует при помощи рекомендаций, данных в статье.

Используя полученные сведения, можно легко не только отыскать испорченный провод и восстановить его, но и не допустить аналогичной поломки в будущем.

Как найти оборванный провод за стенами, потолками и полами?

18 июня 2022 г. 20 июня 2022 г. by Matt

Нарушение целостности электропроводки за стенами, потолками или полами может лишить жильцов основных удобств. Чтобы исправить оборванный провод внутри слоя готового материала, вам нужно сначала понять способы обнаружения таких проблем, а затем подумать об устранении, чтобы восстановить электропитание.

Однако обнаружить обрыв проволоки за готовым слоем материала без соответствующего инструмента и направляющей достаточно сложно. Кроме того, это чрезвычайно опасно; поэтому вы должны быть более осторожными при обращении с оборванными проводами. Помните, что даже малейшая ошибка может привести к поражению электрическим током.

Итак, если вы столкнулись с проблемой электропроводки? Не беспокойтесь больше! Мы разработали правильные способы и инструменты для обнаружения и устранения обрыва провода для восстановления потерянного источника питания.

Каковы признаки обрыва провода за стенами, потолками или полами?

Некоторые явные признаки обрыва провода за готовым слоем материала включают:

• Перегорели предохранители,
• Выключатель нагревается,
• Частое срабатывание автоматических выключателей и
• Выраженный запах гари из определенного выхода.


Каковы возможные причины скрытого обрыва проводов?

Повреждение скрытых электропроводов может быть вызвано несколькими факторами, такими как:

• Долгосрочная эксплуатация кабеля: Несомненно, электропроводка исправно функционирует много лет, но после тщательной и длительной эксплуатации кабеля, он начинает разрушаться.

• Механические повреждения: Когда вы не знаете электрической схемы помещения и начинаете сверлить или даже забивать гвозди в стены, возрастает риск обрыва проводки или, часто, короткого замыкания.

• Некачественно выполненный монтаж электропроводки: Дефектная или некачественно выполненная электропроводка часто приводит к постоянному нагреву электрических проводов, что в конечном итоге может привести к фатальным последствиям.

• Неправильное использование адаптеров: Обрыв электрических проводов может произойти даже в результате неправильного использования удлинителей или адаптеров. Чаще всего при подключении к одному устройству разных мощных бытовых приборов вроде стиральных и посудомоечных машин.

4 способа найти скрытый оборванный провод

Если вы не знаете, какой инструмент использовать, у нас есть краткое руководство по работе популярных методов:

1.

Инспекционная камера

гибкая трубка с крошечной камерой на одном из концов. Этот инструмент может проникнуть внутрь стен через маленькое отверстие. Таким образом, это способ сэкономить время, чтобы предоставить вам столь необходимую информацию об оборванных проводах.

Полезно знать примерное место. Однако точное место до сих пор вызывает сомнения. Все, что вам нужно сделать, это просверлить отверстие и вставить инспекционную камеру внутрь стены.

2.

Магнитный или электронный искатель гвоздей

Когда виноват любой гвоздь в стене, магнитный искатель гвоздей станет вашим спасением. Магнит притягивает металлы. Поэтому сильным притяжением является обнаружение оборванной проводки.

Электронный искатель шпилек поможет вам сэкономить много времени, обнаружив оборванные провода и металлы.

3.

Комплекты тонального сигнала и зонда

Однако, когда имеется несколько запутанных проводов, только один из них повреждается. Все, что вам нужно, это тон и набор зондов. Затем подключите один конец провода к комплекту, чтобы проверить, есть ли в проводе электрический ток или нет.

4.

Найти профессиональное оборудование.

Существует ряд специализированного профессионального оборудования, позволяющего отслеживать проводной кабель и конкретное место, где находится поврежденный провод.

Например, такие устройства, как Noyafa NF-816L Invisible Wire Locator, просты в использовании и дают точные результаты, быстро обнаруживая скрытую проводку за стенами, потолками или полами.

Тем не менее, вы должны работать с ними внимательно и осторожно, чтобы предотвратить несчастные случаи.

Как отследить оборванный провод без инструментов?

Можно отследить скрытую сломанную стену, если у вас под рукой есть схема электропроводки. В таком случае вам потребуется только тестер цепи, чтобы найти поврежденную проводку.

Заключение

Если вы хотите самостоятельно найти спрятанный оборванный провод, воспользуйтесь новейшими инструментами и методами, чтобы устранить проблему в кратчайшие сроки. Однако имейте в виду, что это может быть рискованно. Вы можете в конечном итоге больше повредить электропроводку, чем получить какую-либо пользу. Поэтому иногда лучшим решением будет обратиться за помощью к профессионалу.

Posted in How-To

Tagged Оборванный провод за стенами, потолком, полами, Обустройство дома

10 лет знаний Instagram. Одна книга. 8к слов. 64 страницы. Бесплатно.

Пожалуйста, оставьте это поле пустым

Дайте мне мою бесплатную копию!

Электронная почта *

Доступно только в течение ограниченного времени.*

Как найти оборванный провод в доме

Вам интересно, как найти оборванный провод в доме? Вы можете использовать эти советы, чтобы отследить провод. Первым шагом для отслеживания обрыва провода является определение его источника. Вы можете сделать это, проследив звук, который издает провод. Затем уложите провод обратно в направлении обрыва. Вы также можете использовать радио, чтобы найти конец провода.

Содержание

Как найти оборванный провод в доме

Чтобы проверить провод на обрыв, вам понадобится мультиметр. Чтобы проверить, не поврежден ли провод, установите мультиметр на диапазон 200 Ом. Вы также можете проверить минимальное сопротивление с более низким диапазоном и максимальное значение с более высоким диапазоном. Если провод полностью подключен, он должен показать низкое значение.

Провода являются важной частью любой электрической цепи, поэтому важно знать, как найти оборванные провода. Провода могут порваться из-за старения или других факторов. В старых домах часто бывает больше проводов, которые легко повредить. Известно, что мыши и грызуны перегрызают провода, а плохо припаянные провода тоже могут сломаться.

Есть много инструментов, которые помогут вам найти оборванные провода в доме. Шпилька — хороший вариант. Детектор электрических проводов также может быть полезен. Детектор электрических проводов также может обнаруживать провода под напряжением.

Как найти оборванный провод в доме — Как проверить, не оборван ли провод?

Если у вас есть мультиметр, вы можете проверить сопротивление провода, чтобы определить, не оборван ли он. Для этого установите диапазон сопротивления измерителя на 200 Ом. Нижний диапазон укажет минимальное сопротивление, а верхний диапазон покажет максимальное сопротивление. Чем выше сопротивление, тем больше вероятность обрыва провода.

Проволока может расплавиться, если она имеет эмалевое покрытие. Если это так, вы можете удалить его с помощью зажигалки и наждачной бумаги. Если провод скрученный, вы можете использовать изоленту, чтобы отделить его от провода заземления. Вы также можете обернуть провод в термоусадочную трубку, чтобы закрепить его.

Еще один способ проверить, не оборван ли провод, — проследить его путь через стену с помощью искателя стержней или электрического детектора проводов. Вы также можете использовать мультиметр, чтобы отследить провод, если он запутался.

Как найти оборванный провод в доме — Как найти оборванный провод в стене?

В зависимости от того, где находится провод в стене, его можно отследить с помощью мультиметра или детектора электрических проводов. Эти устройства также могут помочь вам отследить спутанные провода. Мультиметры обычно излучают собственный сигнал при использовании, поэтому вы сможете отличить провод от окружающих.

Детектор проводов — это электронное устройство, которое может определять провода под напряжением и без него. Он работает, передавая сигнал через настенную систему на приемник, который улавливает сигнал. Как только приемник обнаруживает сигнал, он показывает расположение проводов. Чтобы правильно использовать проводной детектор, вам сначала нужно отключить автоматический выключатель в вашем доме.

Как отследить плохой электрический провод?

Если вы думаете, что обнаружили у себя дома оборванный электрический провод, вы можете предпринять несколько простых шагов, чтобы найти его. Сначала подключите электронный искатель гвоздиков к розетке и проведите приемником по стене. Устройство должно определить, находится ли провод под напряжением или нет, и подскажет, следует ли отключить питание или открыть стену. Вы также можете использовать мультиметр для проверки напряжения в неисправной цепи. Если вы заметили, что напряжение непостоянно или «I», вы нашли плохой провод.

Следующим шагом является проверка полярности. Черный провод должен быть подключен к латунной клемме розетки, а белый провод должен быть подключен к серебряной клемме. Если провода подключены наоборот, то полярность отключена. Вы также можете проверить розетки, чтобы убедиться, что они не обесцвечены и не имеют подпалин. Поврежденная проводка может стать причиной пожара или серьезного поражения электрическим током. Лучше всего проконсультироваться с лицензированным подрядчиком по электрике, чтобы проверить и исправить проводку.

Как найти провод в стене без питания?

Если отключилось электричество и вы не знаете, где находится провод, первое, что вы можете сделать, это отследить его с помощью искателя шпилек. Большинство этих устройств могут находить только деревянные шпильки, но некоторые из них предназначены для обнаружения проводов под напряжением. Вы также можете использовать мультиметр, чтобы определить место обрыва провода.

Однако отследить электропроводку за стенами может быть непросто. Вы должны принять меры предосторожности и ознакомиться с электрическими схемами вашего дома, прежде чем пытаться это сделать. Помимо искателя шипов, отличными инструментами являются детектор электрических проводов и видеокамера. Не забывайте надевать защитное снаряжение и следовать протоколам безопасности при использовании этих инструментов.

Перед тем, как проследить провод, убедитесь, что вы отключили питание в пораженной области. Далее следует проверить наличие физических признаков повреждения. Если вы заметили что-либо, вам следует подумать о замене провода или ремонте поврежденного участка.

Как найти короткое замыкание в доме?

Лучший способ определить местонахождение короткого замыкания в вашем доме — искать физические признаки. Это могут быть следы ожогов на проводах, расплавленный металл или мерцающие огни. Если вы заметили какой-либо из них, вы должны проверить это с помощью мультиметра. Сопротивление должно быть ниже, чем вы ожидаете увидеть. Если выше, то короткое замыкание.

Перед началом тестирования выключите все электроприборы и проверьте автоматические выключатели. Вы можете обнаружить сработавший автоматический выключатель, что укажет на короткое замыкание. Если вы обнаружите сработавший выключатель, вы можете сбросить его и посмотреть, решена ли проблема. Если это не так, короткое замыкание может быть в конкретном переключателе.

Короткое замыкание возникает при контакте горячих проводов с другими проводами в блоке предохранителей. Это приводит к протеканию избыточного тока по вновь установленному пути, что создает опасность возгорания. Короткое замыкание также может быть результатом перегрузок и неисправной проводки. Поэтому крайне важно обратиться к профессионалу для ремонта, если вы подозреваете, что в вашем доме произошло короткое замыкание.

Как проверить наличие напряжения в проводе с помощью отвертки?

С помощью отвертки можно проверить, находится ли провод в доме под напряжением. Для этого нужно снять крышку электрощитка, чтобы получить к нему доступ. Прежде чем продолжить, вы должны надеть перчатки и защитное снаряжение. Кроме того, носите длинные брюки и обувь, закрывающую большую часть стопы, так как работа с электричеством может быть опасной. Кроме того, вы должны убедиться, что отвертка имеет правильный размер и острый кончик.

Если провод находится под напряжением, показания тестера будут между 230 В и 250 В. Если это не так, вам нужно использовать мультиметр. Кроме того, вам нужно будет отключить блок питания от потребительского блока. Эта процедура может быть небезопасной для вас, если вы не обучены работе с электрическими проводами.

Вы также можете использовать лампочку, чтобы проверить, находится ли провод под напряжением. Но обязательно делайте это на заведомо находящемся под напряжением проводе. Не прикасайтесь к проводам под напряжением мокрыми руками или ногами, если вы не уверены, что они заземлены. Человеческое тело является хорошим проводником электричества и может получить удар током от прикосновения к цепям под напряжением.

Как провести провод через стену?

Когда вы пытаетесь отследить оборванный провод, нужно помнить о нескольких вещах. Во-первых, убедитесь, что питание отключено. Вы можете сделать это, выключив все выключатели на электрощите вашего дома, а затем включив их по одному. Чтобы сделать это еще проще, вы можете использовать искатель шипов. Эти устройства работают, излучая слабое электрическое поле, которое может обнаруживать более плотные части стены, включая провода. Устройство также подаст звуковой сигнал, чтобы предупредить вас о местонахождении проводов.

Затем вы должны снять все плинтуса, а затем обрезать их до подходящего размера, чтобы они проходили через шпильки. Идеально подойдет широкая базовая планка, но можно использовать и узкую базовую планку. В любом случае, вам нужно оставить не менее 1-1/4 дюйма между краем шпилек и проволокой.

Сверление провода под напряжением

Если вы думаете о сверлении провода под напряжением, будьте осторожны и соблюдайте все меры безопасности. Провод под напряжением может нанести большой ущерб, если его просверлить. Он может сломаться и привести к пожару. Это также может помешать работе розетки. Может быть трудно сказать, находится ли провод под напряжением или нет. Это связано с тем, что провода обычно находятся за стеной. Вам нужно будет просверлить отверстие в стене, чтобы увидеть провод.

Во время сверления обязательно просверлите стену на той же высоте, что и провод. Используйте такое же давление, чтобы не разорвать стену. Кроме того, используйте сверло той же ширины, что и проволока, и захватите его снизу. Если вы случайно просверлите провод под напряжением, вас может ударить током. Вы также должны просверлить отверстия через шпильки и использовать ту же высоту, что и проволока.

Если вы работаете над электрическим проектом, рекомендуется попросить электрика проверить проводку перед началом любых работ. Как правило, провода, идущие вниз с чердака, являются проводами освещения. Если вы случайно просверлите провод питания, это сразу же причинит больше вреда. Если вы не электрик, лучше всего нанять профессионала, который выполнит проект за вас.

Обнаружение проводов за гипсокартоном

Перед прокладкой электропроводки за гипсокартоном необходимо найти время, чтобы найти ее расположение. Есть несколько способов сделать это, в том числе с помощью искателя шипов. Магнитные искатели стержней обнаруживают металлические гвозди в стенных стержнях, а электронные искатели стержней создают крошечное электрическое поле, которое обнаруживает более плотные участки в стене. При обнаружении шпильки световой или звуковой индикатор сообщит вам об этом.

Будьте осторожны при сверлении отверстий в стене. Как правило, провода под напряжением и электропроводка скрыты за гипсокартоном, и попадание в любой из них может привести к огромным повреждениям. Это также может привести к поражению электрическим током или затоплению дома. Чтобы избежать возможных несчастных случаев, важно принять дополнительные меры предосторожности и обратиться за помощью к профессионалу.

Использование детектора электрических проводов — эффективный способ найти электрические провода за гипсокартоном. Он также может обнаруживать проводку в бетонных стенах. Всегда не забывайте выключать автоматический выключатель перед использованием детектора электрических проводов. Независимо от того, используете ли вы детектор электрических проводов или искатель гвоздей, важно соблюдать безопасное расстояние между устройством и гипсокартоном.

Другим вариантом является использование искателя шпилек и детектора электрических проводов для отслеживания электрических проводов. Эти инструменты скажут вам, находится ли провод под напряжением или нет. Другие инструменты, которые могут быть полезны, включают детекторы напряжения и тестеры неоновых цепей. Кроме того, мультиметры позволяют отслеживать спутанные провода.
