Как найти провод в стене мультиметром: Как найти провод мультиметром: инструкции, фото, видео

Как найти провод мультиметром: инструкции, фото, видео

При организации силовых и осветительных сетей необходимо проверять каждую смонтированную линию. В этом залог долговечной и надежной работы всей системы. Осуществить такую проверку можно с помощью мультиметра. Если вы хотите освоить столь полезный навык, для вас наша статья о том, как найти провод мультиметром.

Contents

• 1 Что такое прозвонка?
• 2 Режим прозвонок на мультиметре
• 3 Техника безопасности, советы для удобства и эффективности
• 4 Прозвон жил кабеля
• 5 Как проверить проводку мультиметром в квартире
  • 5.1 Нет реакции автоматов
  • 5.2 Есть реакция автоматов
• 6 Как проверить целостность провода мультиметром, если нет нужной функции
  • 6.1 Вопрос — ответ

Что такое прозвонка?

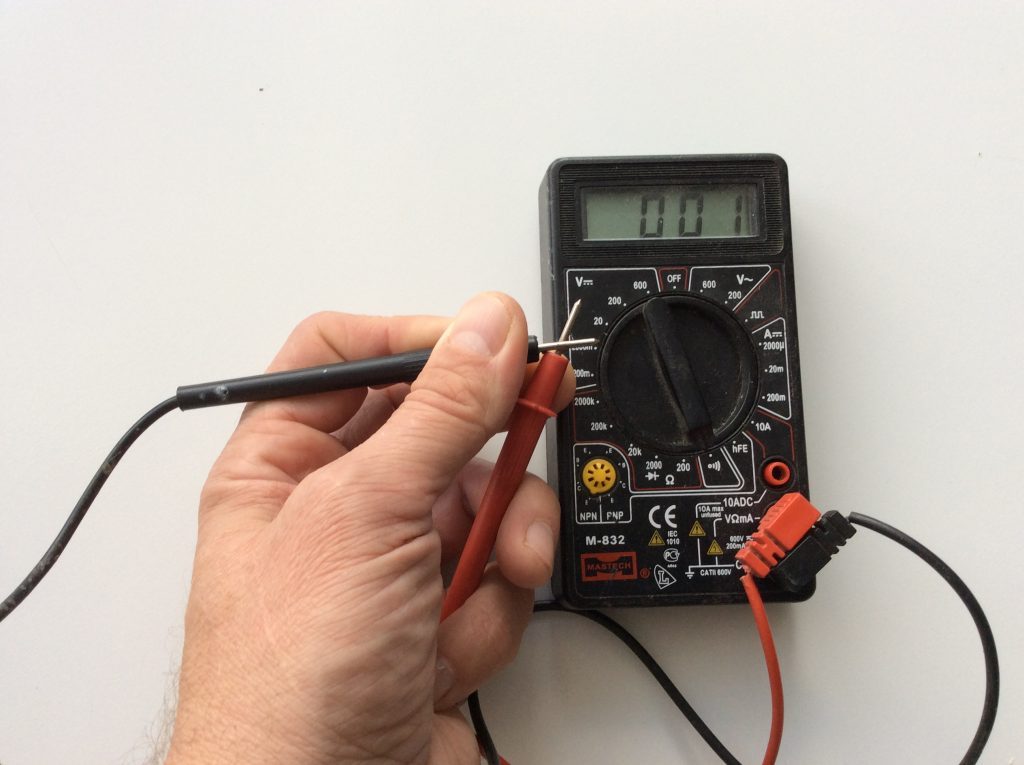

Проверять целостность цепи можно при помощи омметра или режима замера сопротивления. Но в таком случае вы увидите только показания на дисплее. Если же использовать функцию прозвонки, то при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Поэтому режим и называется прозвоном.

Это очень удобная функция, так как она позволяет не смотреть на экран. Вы слышите или не слышите сигнал и понимаете, какой результат проверки. Особенно полезен этот вариант при массовых замерах, к примеру, когда в пучке проводков нужно найти тот самый.

Как работает прозвонка? Основана она на законе Ома. В мультиметре есть источник питания – обычно это батарейка, за счет которой образуется напряжение на исследуемом сетевом участке – даётся ток и по его параметрам определяется результат.

Режим прозвонок на мультиметре

Обозначается он так:

Используя эту функцию, измерительный прибор выдаёт показания, которые определяют, насколько упало напряжение в милливольтах в тестируемой цепи.

Мультиметр создаёт ток, который равен примерно 1 миллиамперам. Так нужно, чтобы стремление напряжения вниз в милливольтах находилось в соответствии со значением в Омах.

Это значит, что, когда мы прозванием электроцепь и электроматериал, то видим, насколько падает напряжение, что приравнивается к значению Омам на данном участке.

Техника безопасности, советы для удобства и эффективности

Главное, о чем ни в коем случае нельзя забывать при проверке проводов мультиметром, — прозвон выполняется только на обесточенных сетях! Нельзя исследовать целостность провода, если он под напряжением.

Есть и другие полезные советы перед поиском обрыва:

1. Совет в отношении необходимого обесточивания: если проверяете прибор, удалите даже слаботочные источники питания. При наличии конденсаторов в сети разрядите их закорачиванием. В противном случае устройство сгорит.
2. Не касайтесь оголённых концов проводника руками.
3. Чтобы руки в ходе проверки были свободными, используйте фиксаторы “крокодилы”.

Прозвон жил кабеля

Перед началом всех манипуляций обязательно прочитайте о том, как пользоваться мультиметром, а также инструкцию к своей модели тестера, чтобы правильно выполнить подключение щупов.

Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем проверьте цепь, чтобы узнать, есть ли короткое замыкание: на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации.

Если видите цифру 1 и отсутствует писк мультиметра, тогда всё хорошо, другое “поведение” тестера говорит о замыкании между жилками, которые проверяются. Но это может особо ничего не значить, если речь идёт о многожильных проводах малого сечения, которые функционируют в слаботочных сетях. А вот при взаимодействии с высоковольтными линиями это очень важно.

Также необходимо провести немного другую проверку кабеля мультиметром: всё делать так же, но зачищенные жилки закрутите вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.

На двух видео показан принцип такой проверки в подробностях с отличием лишь в том, что используется не режим прозвонки, а просто функция измерения сопротивления:

И ещё такой вариант:

В данном случае также наличие звука тоже указывает на то, что всё в порядке. Подробнее о том, как прозвонить провода мультиметром на обрыв, на видео:

Как проверить проводку мультиметром в квартире

Посмотрим, как можно протестировать электрическую сеть в жилом доме, когда электропроводка сделана так, как надо, то есть линии освещения и розеточного питания разводятся и в каждой комнате свои провода; питание каждой цепи осуществляется от квартирного щита с помощью отдельного автовыключателя.

Представим, что в какой-то комнате перестал гореть свет. Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Если в светильнике применена непрозрачная лампочка накаливания, весьма трудно понять, цела нить или нет. Тут и пригодится наш тестер.

Сначала важно убедиться, сработали ли автоматы. Если нет, то обрыв, скорее всего, произошёл в выключателе, патроне или внутри лампочки. Риск того, что повреждены провода, невысок. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.

Нет реакции автоматов

Как проверить обрыв мультиметром:

1. Проверить, чтобы было напряжение на входе и выходе автомата.
2. Приготовить тестер.
3. Убрать лампочку из патрона.
4. Концом одного щупа дотронуться до цоколя (там, где резьба лампочки). Другим наконечником коснуться контакта в центральной части лампочки (торцевой центр, который изолирован).
5. Если мультиметр выдаёт звук, на экране цифры, которые отличаются от нуля или единицы, то всё в порядке, лампа рабочая.
6. Теперь нужно протестировать патрон: разберите светильник и протестируйте целостность контактов, проводков. Если здесь всё хорошо, идём дальше, в противном случае устраните проблему. Лапочку пока не вкручивайте.
7. Тестирование выключателя: снимите накладку из пластика, открутите винтики ми достаньте устройство из коробки. Посмотрите, нет ли нагара, проверьте, как затянуты крепления. Если с этим всё в порядке, наконечники мультиметра установите на контакты выключателя. Если слышите звук, всё работает. Провода можно не отсоединять.

Обычно на каком-то из этих этапов и выявляется проблема.

Есть реакция автоматов

Не забудьте выключить напряжение, используя общеквартирный аппарат. После этого протестируйте патрон и проводку светильника так, как рассказано выше. Если проблем не выявлено, нужно тестировать проводку.

Инструкция, как прозвонить кабель мультиметром:

1. Отверткой отключите подведенный проводник и отведите его в сторонку. Обычно ноль данной группы расположен на соответствующими зажиме под автоматами.
2. Уберите лампочку из патрона.
3. Мультиметром проверьте линию. Для этого подключитесь одним наконечником тестера к нулю, а другим к проводнику, который отсоединён.
4. Звук говорит о закорочении проводки. Тогда нужно вскрыть коробку соединений над выключателем и рассоединить проводки, затем проверить все группы кабелей, чтобы узнать, где короткое замыкание. Чтобы выявить участок цепи с замыканием нужно проверить тестером цепи на щите квартиры. Наличие сигнала говорит о том, что нужно ремонтировать кабель, который проложен от щитка до короба в комнате. В другом случае нужно продолжать искать неисправность.

Полезное видео о том, как проверить мультиметром кабель на целостность:

Как проверить целостность провода мультиметром, если нет нужной функции

У некоторых моделей мультиметров отсутствует вариант прозвонки. Это ещё не значит, что вам нужно покупать другую модель тестера.

Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях.

Показания на дисплее, которые отличаются от единицы, говорят о том, что на проверяемом участке есть электросвязь.

Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления. В этом случае нужно выбрать границу измерений — 50 или 200 Ом. Затем проводите измерения по обычному алгоритму и смотрите за цифрами на дисплее.

Теперь вы многое узнали о том, как проверить провод на обрыв и как найти провод мультиметром. Делитесь в комментариях своим опытом. Больше полезных статей, например о проверке АКБ в автомобиле, вы найдёте здесь.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить провода цифровым мультиметром на обрыв?

Имя: Максим

Ответ: Нужно использовать функцию прозвонки, тогда при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Для этого нужно прикоснуться наконечниками щупов тестера к проводам.



Вопрос: Как проверить целостность электрического провода мультиметром?

Имя: Ярослав

Ответ: Это можно сделать с помощью режима прозвонки. В остальном алгоритм обычный: щупами дотронуться концов провода. Сигнал говорит о том, что всё в порядке. Прозвон выполняется только на обесточенных сетях!



Вопрос: Как прозвонить кабель с несколькими жилами мультиметром?

Имя: Матвей

Ответ: Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации. Если отсутствует писк мультиметра, тогда всё хорошо. Другой вариант проверки: всё делать так же, но зачищенные жилки закрутить вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.



Вопрос: Как проверить кабель на целостность, если погас свет, мультиметром?

Имя: Илья

Ответ: Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Важно убедиться, сработали ли автоматы. Если нет, то проблема, скорее всего, кроется в выключателе, патроне или самой лампочке. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.



Вопрос: Как проверить обрыв без прозвонки на мультиметре?

Имя: Тимур

Ответ: Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях. Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления.



Как найти проводку в стене своими руками или с помощью мультиметра

Содержание:

Возможные причины неисправностей проводки

Чтобы легче было выявлять участок, на котором произошло несанкционированное размыкание цепи питания, необходимо представлять, какие причины могут вызвать подобные неисправности. Следует сразу заметить, что чаще всего они обусловлены ошибками в монтаже домашней электрической сети или нарушениями правил ее эксплуатации. Сама по себе проводка, да еще замурованная в стены, обрывается крайне редко, хотя и такого варианта полностью исключать нельзя.

• Очень часто контакт пропадает на клеммных соединениях – начиная от автоматов в распределительном щите и заканчивая розетками, выключателями или даже конечными приборами потребления. Плохо затянутая или ослабшая со временем клемма начинает греться, искрить, отчего дефект «прогрессирует», что рано или поздно заканчивается полным исчезновением электрического контакта.

Ненадежное соединение проводов в клеммах – одна из наиболее распространенных причин неисправностей домашней электросети

• Соединения в монтажных коробках, если они выполнены с нарушениями или недостаточно качественно – еще одно уязвимое место. Особую опасность представляют кустарные скрутки проводов, которые горе-мастера просто закрывают сверху слоем изоленты – и считают, что этого достаточно.  Нет, безусловно, и скрутка может быть надежной и долговечной, но иногда встречаются такие картины, что лучше бы их не видеть. Например, наличие в одной скрутке медных и алюминиевых проводов, что категорически запрещено, попытка соединения одножильного толстого жёсткого проводника с гибким многопроволочным. Или использование клемм, которые явно не подходят по токовой нагрузке для данной линии. Скажем, клеммы Wago — очень удобны в монтаже, но все же их предназначение, скорее — коммутация линий, выделенных под освещение помещений. А вот на участках проводки, от которых питается мощная бытовая техника, они вполне могут и подвести.

Одно их уязвимых мест квартирной разводки электропитания – распределительные коробки

Кстати, перечисленные выше причины, хотя и неприятны сами по себе, все же довольно легко диагностируются и устраняются. Кроме того, обычно такие обрывы не происходят совсем уж внезапно – как правило, они начинают «сигнализировать» хозяевам о нарастании проблемы — мерцаем света, явными признаками искрения, запахом подгоревшей изоляции или пластика. То есть при внимательном отношении к своему электрохозяйству владельцам дома или квартиры предоставляется «гандикап» на обнаружение и устранение неполадок.

Типичные неполадки в домашней электросети и их устранение

Понятно, что если вообще нет никакого понятия об электромонтажных работах, нечего и браться за такое дело самостоятельно – лучше вызвать специалиста. Но все же хорошему хозяину многое по силам исправить и самому. На страницах нашего портала можно найти подробные инструкции по ремонту розеток , по выявлению причин срабатывания УЗО или частого выбивания автоматического выключателя .

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами электрической цепи на участках проводки, спрятанных в стене.

• Они, кстати, тоже очень часто появляются по причинам, так сказать, субъективного характера. «Классический» пример – сверление стены или забивание гвоздя без предварительной «разведки» на предмет прохождения на этом участке скрытой проводки.

Сложно назвать это удачей, но если после сверления сразу пропадает напряжение в сети, то, по крайней мере, причина становится очевидной. Но бывает и иначе – сверло или гвоздь задевают провод по касательной, нарушая изоляцию и лишь слегка повреждая проводник. В таких случаях не исключено, что проводка еще будет служить, причем иногда – весьма немало. Но в месте нарушения целостности провоцируются токи утечки (а если нет УЗО, то выявить их удается не сразу), снижается нормальная проводимость, возрастает сопротивление на локальном участке, не исключается постепенное плавление изоляции с последующим коротким замыканием. То есть окончательный разрыв может случиться в любой момент, даже через довольно продолжительное время, и его непросто будет сопоставить с проводимыми когда-то сверлильными работами.

Результаты непродуманного сверления стены – повреждение изоляции скрыто проложенных кабелей, что со временем привело к выходу у участка проводки из строя

В идеале, хозяин квартиры (дома) должен точно знать трассы прокладки проводки в своих владениях и расположение монтажных коробок. Задача упрощается, если электромонтажные работы выполнялись в строгом соответствии с правилами и рекомендациями. То есть все участки скрытой проводки расположены строго горизонтально и вертикально. Однако, картины, сходные с той, что показана на иллюстрации ниже, видели, наверное, многие электрики, которых вызывали для устранения аварий. Понятно, что при такой «схеме» разводки домашней электросети любое сверление стены или забивание гвоздя превращается в «лотерею»: повезет – не повезет.

Встречается иногда и вот такая «жесть»…Чем руководствовался «мастер» – совершенно непонятно

• Сама по себе проводка, замурованная в стены, дает обрыв не столь часто. Но и эту вероятность нельзя сбрасывать со счетов. Такими дефектами особо могут «грешить» старые провода, проложенные много десятилетий назад. И в особенности – если в доме все еще используется алюминиевая проводка.

Со временем проводка, безусловно, стареет. Это, прежде всего, выражается в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой, трескается. Мелкие трещины могут стать причиной вначале, казалось бы, незначительных утечек тока. Ну а о том, что такие утечки имеют свойство возрастать — выше уже говорилось.

При прокладке проводки мог получиться залом проводника. Он тоже вполне способен проявиться не сразу, а спустя время, причем, исчисляемое годами. То есть проложить какую-то логическую связь с внезапно появившимся обрывом – практически невозможно. Просто на таком локальном участке за счет повреждения нормальной кристаллической структуры металла может значительно возрасти сопротивление, что вызывает перегрев, еще большую деструктуризацию проводника, плавление изоляции, короткое замыкание и прочие «радости».

Такие аварии – самые сложные в диагностике и определении конкретного места разрыва цепи. Внешних признаков – практически не бывает. И если даже почувствуется какой-то отдаленный «аромат» подгоревшей изоляции, отыскать источник запаха – вряд ли удастся.

Все перечисленное выше может, конечно, случиться с любой проводкой.   Но если в доме (квартире) все еще используются алюминиевые провода – вероятность аварийных ситуаций возрастает в разы. Этот металл значительно уступает меди и проводимостью, и коррозионной устойчивостью, и механической прочностью. Мало того, алюминий, как выражаются многие электрики, «плывет» в клеммах или скрутках. То есть даже качественно обжатый контакт со временем вполне может потерять надежность, начать греться и искрить.

Это – еще один довод при любой возможности избавляться от старой алюминиевой проводки и переходить на качественные медные кабели.

Какие кабели приобретать для прокладки домашней проводки?

Если говорить о материале – то, конечно, исключительно медные. А если о конкретной марке и сечении – то здесь требуется владеть некоторой важной информацией. Подробнее о типах кабелей для проводки в доме или квартире – читайте в специальной публикации нашего портала.

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

• проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
• проведение ремонтных работ;
• необходимость устройства заземления;
• перепланировка помещений;
• изменение мест установки выключателей или розеток;
• выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Способы поиска скрытой проводки

Практически, все варианты поиска проводки, скрытой в стенах, предполагают наличие приборов, в которых есть элементы, реагирующие на изменение характеристик электромагнитного поля. Среди них:

• радиоприемники;
• микрофоны;
• кассетные аудиоплееры;
• слуховые аппараты;
• приспособления для смартфонов.

Коротко расскажем о том, как предлагается применять каждый из гаджетов:

1. Для того, чтобы попытаться найти проводку с помощью радиоприемника нужно настроить его на максимальную громкость и частоту около 100 кГц. После этого приемником водят по стене, пока не послышится потрескивание и шум в динамике. В этом месте точно окажется скрытый провод. Останется лишь определить его конфигурацию.
2. Способ с использованием электромагнитного микрофона, в конструкции которого имеется индукционная катушка и постоянный магнит, схож с предыдущим. Если микрофон подключить к динамикам и водить им по стене, то он, как и приемник, звуком помех и треском, даст понять, где скрыт кабель.
3. Самая большая трудность в поиске провода с помощью кассетного плеера — найти сам плеер. Если это удалось, то осталось:
   • достать из него звуковую головку;
   • припаять к ней провод;
   • включить «Play»;
   • найти провода по шумам в наушниках.
4. Слуховой аппарат работает тоже по принципу обнаружения электромагнитных колебаний. Если переключить его в режим телефонного разговора, то можно без особого труда обнаружить место пролегания электрокабеля.
5. В магазине приложений можно найти много программ для смартфонов, помогающих в поиске скрытых проводов. Якобы, они отлично работают, используя возможности электронной начинки девайсов. Многие скептически относятся к таким приложениям. И совершенно справедливо. А вот специальные приспособления, подключаемые к смартфону, действительно могут это сделать. И тут нет ничего удивительного. Ведь современный сотовый телефон — это, по сути, компьютер, который может быть подключен и управлять множеством устройств. В том числе и теми, которые умеют находить скрытую проводку.

Справедливости ради стоит заметить, что в одном случае можно обойтись и без указанных выше устройств. Нужно просто оборвать обои и по следам на штукатурке попытаться найти спрятанные в ней провода. Но такой способ подходит, если обои старые и отслужили свой срок. Кроме этого, штукатур может оказаться суперпрофессионалом и так скрыть следы, что найти на покрытии стен места, где спрятаны провода, будет невозможно. Придется ломать штукатурку наугад.

Чтобы этого не делать, перейдем к варианту с использованием мультиметра. Правда для этого понадобится еще один элемент — транзистор.

К сведению. Транзистор — это прибор или элемент, без которого не обходится ни один сложный электроприбор или устройство, включая телевизор, компьютер или холодильник. Он отвечает за управление течения тока в электрической цепи. Каждый транзистор имеет три контакта-электрода:

• исток;
• сток;
• затвор.

Каждый из них выполняет свою функцию. Через исток заряженные частицы попадают в транзистор. Через сток выходят. А с помощью затвора происходит регулировка поперечного сечение канала, через который проходят носители заряда. Для поиска проводки лучше всего подходят три марки транзисторов:

• КП103А;
• КП303;
• 2SK241.

Итак, переходим к непосредственному рассмотрению вопроса: Как мультиметром найти проводку, скрытую в стене?

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем. Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы. Они легко повреждаются статическим электричеством.

Применение мультиметра

Для поиска проводки в этом случае понадобится мультиметр и транзистор. На приборе выставляется сопротивление 200 кОм, при этом крокодилы подсоединяются к левому и среднему выводу транзистора. Оставшийся вывод справа выступает в роли антенны. Чтобы измерения были более точными, следует к этому выводу прикрепить 5-сантиметровую медную проволоку.

Далее транзистор медленно проводится по стене. Если сопротивление на мультиметре изменилось, значит, в этом месте находится кабель. Стоит отметить, что при использовании этого способа допустима погрешность около 7-10 см в каждую из сторон.

Как найти скрытую проводку мультиметром

Мультиметр тоже может пригодиться, чтобы отыскать скрытый кабель в стене. Для этого потребуется транзистор и мультиметр. На приборе выставляется положение 200 кОм, при этом два крокодила ставятся на средний и левый вывод транзистора. В итоге вывод справа будет выполнять роль антенны. Чтобы измерения были более точными, следует к этому выводу подсоединить небольшой кусочек медного провода.

Итак, транзистор с «антенной» потихоньку проводится по стене. При обнаружении электромагнитного поля сопротивление будет меняться, поэтому нужно внимательно следить за показаниями. Этот способ тоже является действенным. Его погрешность может составлять не более 7 см в каждую из сторон. Для этих целей подойдёт абсолютно любой мультиметр.

Чтобы быстрее определить, где проведены провода, рекомендуется включить какие-то электроприборы. Вследствие этого сигнал в проводах заметно усилится.

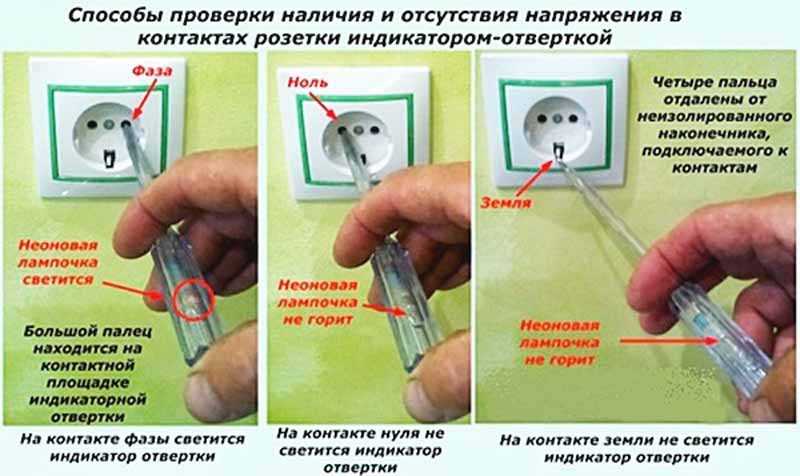

Но все же из предложенных способов самым простым считается использование индикатора. Только важно обязательно перевернуть его вверх металлическим стержнем.

Предыдущая

РазноеКак отремонтировать светодиодную лампочку на 220В своими руками?

Следующая

РазноеИзмерительный мост Уитсона

Как отследить провод с помощью мультиметра?

Когда с вашими электронными устройствами что-то идет не так, последнее, что вы хотите делать, это тратить часы, пытаясь отследить источник проблемы. С помощью мультиметра вы можете быстро и легко отследить провода и выявить любые проблемы. В этом руководстве мы ответим на некоторые распространенные вопросы о том, как использовать мультиметр для отслеживания проводов. Мы также дадим несколько советов, которые помогут сделать процесс проще и точнее.

Что такое мультиметр?

Есть несколько причин, по которым вам может понадобиться отследить провод. Возможно, вы решаете проблему с электричеством и вам нужно найти разрыв в цепи. Или, может быть, вы пытаетесь установить новое оборудование и вам нужно знать, к каким проводам его подключать. Какова бы ни была причина, отследить провод с помощью мультиметра — это относительно простой процесс, который может выполнить каждый, имея подходящие инструменты и немного терпения.

Одним из способов отслеживания провода является использование мультиметра. Мультиметр — это устройство, которое измеряет электрические свойства, такие как напряжение, ток и сопротивление. Его также можно использовать для проверки непрерывности или отсутствия электрического соединения между двумя точками. Мультиметры являются важным инструментом для всех, кто работает с электричеством, будь то профессиональный электрик или любитель-энтузиаст электроники.

На рынке представлено множество различных мультиметров, начиная от простых портативных устройств и заканчивая сложными настольными моделями. Но независимо от типа вашего мультиметра, основы его использования всегда одинаковы.

Два основных типа мультиметров — аналоговые и цифровые.

Аналоговые мультиметры

Аналоговые мультиметры используют стрелку и циферблат для отображения показаний. Эти измерители, как правило, дешевле, чем их цифровые аналоги, но их показания могут быть более трудными для точного считывания.

Цифровые мультиметры

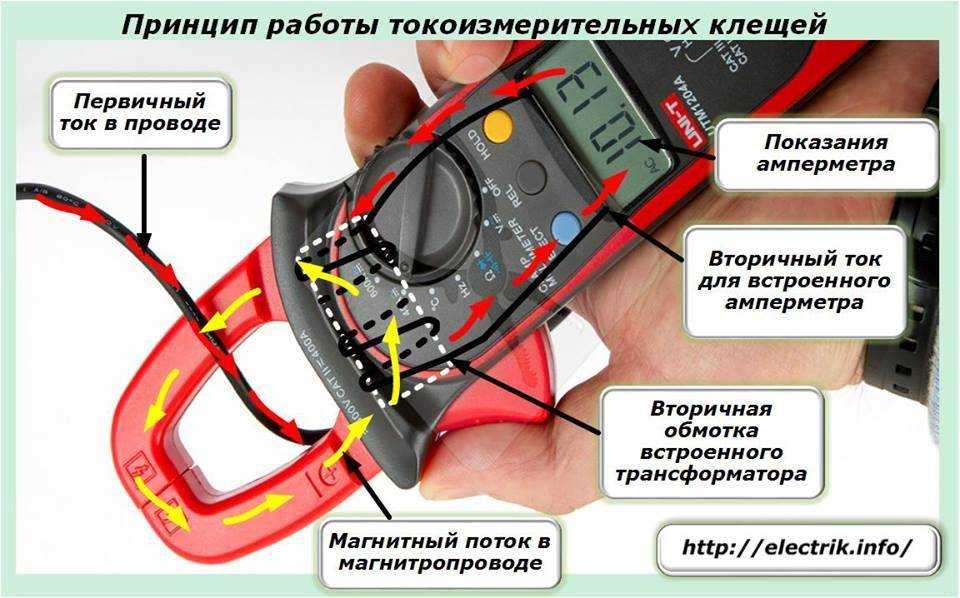

Цифровые мультиметры (DMM) являются наиболее распространенным типом мультиметров. Обычно они имеют большой, легко читаемый ЖК-дисплей, на котором отображается числовое значение измеряемой электрической величины. Цифровые мультиметры, как правило, более точны, чем аналоговые модели, а также могут измерять напряжение переменного тока, что невозможно с помощью аналогового измерителя.

Большинство цифровых мультиметров также имеют встроенный резистор для измерения сопротивления, а также тестер непрерывности для проверки наличия электрического соединения между двумя точками. [1], [2], [3]

Что такое проверка непрерывности?

Проверка непрерывности — это электрическая процедура проверки, используемая для определения наличия полного пути прохождения тока между двумя точками. Мультиметр можно использовать для проверки целостности цепи, которая измеряет сопротивление между двумя точками. Если пути нет, то на дисплее мультиметра вы увидите «бесконечность» .

Если сопротивление низкое , это указывает на хорошее соединение и ток может свободно течь между двумя точками. Если сопротивление высокое , это означает, что нет хорошего соединения и ток не сможет течь свободно. [4]

Общие советы по использованию мультиметров

Прежде чем приступать к любым электрическим испытаниям, следует всегда помнить несколько общих советов по безопасности.

Определите тип провода

Первое, что вам нужно сделать, это определить, с каким типом провода вы имеете дело . Существует два основных типа электропроводки в домах и на предприятиях: переменный ток (переменный ток) и постоянный ток (постоянный ток).

Напряжение переменного тока — это тип электричества, который питает ваши бытовые электроприборы, освещение и другие устройства, потребляющие электроэнергию. Это также тип энергии, которая течет по проводам в ваших стенах. Напряжение переменного тока обычно колеблется от 110 вольт до 240 вольт .

Напряжение постоянного тока содержится в батареях, солнечных панелях и некоторых электронных устройствах, таких как компьютеры. Напряжение в цепи постоянного тока обычно намного ниже, чем в цепи переменного тока , обычно в пределах от около 0-12 вольт . К счастью, большинство мультиметров могут измерять как переменное, так и постоянное напряжение, но важно знать разницу, прежде чем приступать к тестированию.

Используйте правильные настройки

Большинство мультиметров имеют несколько функций и настроек, важно убедиться, что вы используете правильные настройки для измеряемой величины . Большинство мультиметров имеют отдельные настройки для измерения напряжения, тока и сопротивления. Например, если вы пытаетесь измерить сопротивление, вы должны использовать настройку омметра.

Проверка целостности цветных проводов

Как вы знаете, большинство электрических проводов имеют цветовую маркировку. Различные цвета обозначают различные функции проводов. Например, зеленые провода обычно используются для заземления, белые или серые провода обычно являются нейтральными (незаземленными), а черные или красные провода обычно нагреваются (под напряжением или под напряжением). Когда вы отслеживаете провод, важно проверить непрерывность всех разноцветных проводов, чтобы убедиться, что вы ничего не упустили.

Проверка состояния мультиметра

Перед использованием мультиметра важно проверить его на наличие возможных повреждений. Проверьте состояние датчиков и убедитесь, что они надежно закреплены на измерителе. Также проверьте батарею и убедитесь, что она имеет достаточную мощность.

Провода мультиметра также следует проверить на наличие повреждений. Если провода мультиметра повреждены, это может привести к ложным показаниям или даже к поражению электрическим током.

Следует также помнить, что мультиметры являются хрупкими приборами и могут быть легко повреждены при падении или грубом обращении. Так что обращаться с ними нужно бережно.

Используйте защитное оборудование

При работе с электричеством всегда существует риск поражения электрическим током. Чтобы свести к минимуму риск, всегда убедитесь, что вы используете надлежащее защитное оборудование. Сюда входят резиновые перчатки, защитные очки и непроводящая рабочая поверхность. Если вы работаете с высоким напряжением, вам также следует подумать об использовании тестера напряжения, чтобы избежать случайных ударов током.

Предварительно протестируйте мультиметр

Также рекомендуется протестировать мультиметр перед его использованием в электрических цепях под напряжением . Это поможет убедиться, что счетчик работает правильно, и даст вам возможность ознакомиться с его функциями и элементами управления.

Чтобы проверить цифровой мультиметр, просто коснитесь проводов и найдите на дисплее «0» .

Если вы не получили показания ни в одном из этих случаев, значит, с вашим глюкометром что-то не так, и вы не должны его использовать, пока не устраните неисправность. [1], [3]

Как отследить провод с помощью мультиметра?

Итак, теперь, когда вы знаете основы, давайте рассмотрим, как на самом деле отслеживать провод с помощью мультиметра.

Отключить источник питания

Первый шаг — найти источник питания и отключить его. Это важно по двум причинам. Во-первых, вы не хотите случайно ударить себя током при работе со схемой . Во-вторых, в случае обрыва провода отключение питания поможет предотвратить дальнейшее повреждение к проводу или окружающим компонентам.

Что такое соединение холодной пайки?

Если вы отслеживаете автомобильный провод, выключите двигатель . Если вы отслеживаете провод в своем доме, найдите коробку с автоматическим выключателем и отключите питание соответствующей цепи.

Физический осмотр провода

После отключения питания можно приступить к физическому осмотру провода. Начните с поиска любых очевидных признаков повреждения, таких как изношенная изоляция или оголенный медный провод. Если вы видите какое-либо повреждение, скорее всего, провод поврежден и его невозможно правильно отследить.

В труднодоступных местах можно использовать зеркало или фонарик, чтобы лучше видеть.

Если очевидных повреждений нет, вы можете использовать мультиметр для проверки непрерывности.

Установите шкалу мультиметра в режим непрерывности

Следующим шагом будет установка шкалы мультиметра в режим непрерывности . Если ваш мультиметр не имеет режима непрерывности, вы можете используйте настройку сопротивления (Ом) вместо .

Проверьте провод

Когда мультиметр установлен в режим непрерывности (или сопротивления), прикоснитесь выводами мультиметра к проводам. Мультиметры имеют два провода, один красный и один черный.

Возьмите красный щуп и прикоснитесь им к оголенному концу провода, который вы хотите проверить . Теперь возьмите черный щуп и прикоснитесь им к любой другой оголенной части провода в цепи .

Если ваш провод имеет несколько концов, вы можете прикрепить черный щуп к другому концу провода, который, по вашему мнению, связан с тем, который вы тестируете .

Анализ показаний

При касании щупами провода на дисплее мультиметра должны появиться показания. Если вы видите символ «бесконечности» или «OL» , это означает , что конец провода не соответствует тому, который вы тестируете, и нет непрерывности .

Однако, если вы видите показание 0 на дисплее мультиметра, это означает концовка совпадает и есть преемственность .

При отслеживании проводов также важно помнить, что не всегда можно найти то, что ищешь, с первой попытки . Если с первого раза не получится, попробуйте еще раз! Приложив немного терпения и настойчивости, вы сможете отследить провод. [1], [2]

Дополнительные советы по тестированию

Как видите, тестирование непрерывности — довольно простой процесс. Тем не менее, есть несколько вещей, которые вы можете сделать, чтобы сделать этот процесс еще проще.

Не проверяйте изолированные провода мультиметром

При проверке проводов можно проверять только оголенные концы провода. Если провод изолирован, вы не сможете получить показания. Для проверки изолированного провода может потребоваться сначала снять изоляцию. Используйте инструмент для зачистки проводов или острый нож, чтобы аккуратно снять изоляцию, не повредив провод под ним.

Удлинение проводов меньшего размера перед проверкой

Это особенно полезно при проверке целостности проводов меньшего размера. Удлиняя провод, вы даете себе больше места для работы и упрощаете хорошее соединение с выводами мультиметра.

Если у вас возникли проблемы с доступом к обоим концам провода с помощью щупов мультиметра, попробуйте удлинить провод с помощью соединительных кабелей или зажимов типа «крокодил» . Это даст вам больше места для работы и упростит хорошее соединение с щупами. Обязательно изолируйте все оголенные провода, чтобы случайно не ударить себя током.

Отсоедините неисправные провода перед проверкой

Проверка неисправных проводов не принесет вам никакой пользы. Вы просто потратите время на поиск уже оборванных проводов. Итак, прежде чем приступить к тестированию, обязательно отсоедините все провода, которые, как вы знаете, неисправны, так как это сэкономит вам много времени и нервов в долгосрочной перспективе.

Сначала проверьте, можете ли вы визуально отследить провода

Еще до того, как вы возьмете в руки мультиметр, рекомендуется попробовать визуально отследить провод . Это особенно полезно, если вы отслеживаете провод, который уже был установлен. Часто вы сможете увидеть, куда идет провод, даже не проверяя непрерывность.

Не отслеживайте горячие провода

Если вы отслеживаете провод, по которому течет ток, лучше не прикасаться к нему напрямую . Это не только опасно, но и может повредить мультиметр. Чтобы протестировать горячий провод, вам понадобится адаптер, который позволит вам проверить провод, не вступая с ним в контакт. Вы можете приобрести эти адаптеры в большинстве хозяйственных магазинов или в Интернете. [1], [2]

Часто задаваемые вопросы

Как отследить одиночный электрический провод?

Во-первых, попробуйте визуально проследить провод от одного конца до другого. Если это невозможно или вам нужно найти обрыв провода, вы можете использовать мультиметр, настроенный на настройку «сопротивление». Прикоснитесь одним щупом мультиметра к каждому концу провода; если есть непрерывность, мультиметр издаст звуковой сигнал или зарегистрирует нулевое значение сопротивления. Если непрерывности нет, то либо провод оборван, либо где-то по его длине есть обрыв.

Как отследить провод без питания?

Самый простой способ отследить провод — использовать искатель автоматического выключателя или бесконтактный тестер напряжения. Если у вас нет ни одного из этих инструментов, вы можете использовать детектор напряжения или мультиметр, чтобы найти общую область, откуда поступает питание. После того, как вы нашли общую область, вы можете использовать процесс исключения, чтобы сузить конкретное местоположение провода.

Как отследить одиночный электрический провод?

Чтобы проследить один электрический провод, вам необходимо подключить провод заземления мультиметра к одному концу цепи. Затем используйте щуп мультиметра, чтобы коснуться другого конца цепи. Мультиметр подаст звуковой сигнал, если между двумя точками есть непрерывность. Имейте в виду, что вам может потребоваться более одной попытки, чтобы получить показания, так что наберитесь терпения!

Как узнать, откуда идет провод?

В некоторых случаях визуальный осмотр покажет, откуда идет провод. В других случаях вам нужно будет использовать мультиметр, установленный в режим непрерывности. Это скажет вам, есть ли проводящий путь между двумя точками.

Полезное видео: Как найти провода в стене | Проверка целостности цепи мультиметром

Заключение

Если вы не можете выполнить визуальную трассировку провода, то лучше всего использовать мультиметр. Отследить провод с помощью мультиметра несложно, но необходимо помнить о нескольких вещах. Во-первых, убедитесь, что мультиметр настроен на правильный режим. Во-вторых, всегда проверяйте провода перед их отслеживанием. И, наконец, будьте осторожны при отслеживании проводов под напряжением. Если вы будете следовать этим простым советам, у вас не должно возникнуть проблем с поиском провода с помощью мультиметра. Спасибо за прочтение! Мы надеемся, что это руководство было полезным. Если у вас есть какие-либо вопросы или комментарии, пожалуйста, не стесняйтесь оставлять их ниже. Как всегда, приятного мастерства!

Ссылки:

1. https://diyquickly. com/how-to-trace-a-wire-with-a-multimeter/
2. https://electrouniversity.com/how-to-trace-a -провод-с-мультиметром/
3. https://www.fluke.com/en/learn/blog/safety/multimeter-guide
4. https://www.fluke.com/en/learn/blog/ электрический/что такое непрерывность

Сколько USB-концентраторов можно подключить последовательно?

Как отследить провод с помощью мультиметра

Вы ищете, «как отследить провод с помощью мультиметра»? Всякий раз, когда вы устанавливаете прибор или устанавливаете электрическое соединение в вашем новом доме. Вам нужно будет проследить некоторые провода, один конец которых находится в распределительном щите, а другой — в потолке или стене.

В этот момент вы можете запутаться, какие концы я должен выбрать из пучка, принадлежащего одному и тому же проводу.

Предположим, у вас есть мультиметр и вы ищете руководство, которое поможет вам найти нужный провод за стеной. Мы обсудим несколько простых шагов для отслеживания электрических проводов в стене с помощью мультиметра.

Как отследить провод с помощью мультиметра

Мы проводим тест на непрерывность или сопротивление с помощью мультиметра, чтобы отследить электрический провод за стенами. Присоедините один щуп к проводу, который нужно проследить от одной розетки.

Подсоедините второй щуп к каждому проводу от другой розетки в вашей комнате, когда оба конца одного и того же провода подсоединены к щупам.

Мультиметр издаст звуковой сигнал или показания изменятся с OL на 0 при проверке непрерывности. В настройке Ом он будет измерять сопротивление. Это означает, что цепь замкнута, чтобы ток протекал по петле.

Ниже мы рассмотрим несколько шагов, объясняющих процедуру:

Шаг 1: Отключите электропитание

Во-первых, отключите питание, сняв печень с основного щита вашего дома. Это необходимо для предотвращения поражения электрическим током при трассировке проводов.

Шаг 2. Удлините провод с одного конца для отслеживания

Целью присоединения дополнительного провода является сокращение расстояния между обоими концами проводки, чтобы можно было подключить щупы мультиметра. Щупы мультиметра недостаточно длинные, чтобы достать из одного конца комнаты в другой.

Соедините один конец провода, который необходимо отслеживать, с дополнительным проводом. Соединение можно сделать с помощью проволочной гайки или просто изолентой.

Шаг 3. Настройте мультиметр на режим непрерывности или сопротивления

Вы можете выбрать режим непрерывности или сопротивления, поскольку вы получите показания только тогда, когда мультиметр обнаружит полную цепь при любой из этих настроек.

Шаг 4. Прикрепите щупы для определения правильного провода

Прикрепите один щуп к концу удлиненного провода. Отнесите мультиметр в ту часть комнаты, где провода идут от первой розетки к другой.

Поочередно подключите второй щуп к проводам этой розетки.

5: Проверка результатов мультиметра

До тех пор, пока оба щупа не обнаружат одинаковые концы проводов, мультиметр будет возвращать показание OL, что означает, что цепь не замкнута.

После того, как вы прочитаете OL на мультиметре, снимите щуп с этого провода и подключите его к другому один за другим.

Когда показания мультиметра меняются с OL на 0, это означает, что на обоих концах имеется один и тот же провод. 0 показаний в тесте на непрерывность означает, что мультиметр обнаружил полную цепь, поскольку ток течет в петле.

Если вы выбрали настройку Ом после завершения цепи. Эти же концы провода присоединяются к щупам, а мультиметр будет измерять сопротивление провода.

Так можно отследить провода в стенах с помощью мультиметра.

Наконечники:

Каждый провод полностью покрыт одним цветом, поэтому оба конца провода будут одного цвета. Например, вы выбрали для трассировки серый провод. Вы должны проверить только серые провода на другом конце, чтобы сэкономить время.

Предположим, в комнате несколько открытых проводов. Вы должны знать, в каком направлении идет набор проводов. В противном случае вам придется проверить все розетки, чтобы отследить провод.

Как проследить провод без питания?

Вы все еще можете отследить провод с помощью мультиметра, если в цепи нет питания. Мы должны проверить целостность проводов, чтобы отследить нужный провод. Прежде всего, убедитесь, куда идут провода. Например, если вы ищете оборванный провод в стене, идущий от одной розетки к другой. Поэтому откройте выходную плату там, где вы ожидаете концы провода, который вы отслеживаете.

Установите мультиметр на сопротивление или непрерывность, так как обе настройки определяют, завершена ли цепь.

Таким образом, мы присоединим один щуп мультиметра к одному из проводов, которые мы отслеживаем. Присоедините второй щуп ко всем проводам в другой розетке. Прикоснитесь всеми проводами к щупу мультиметра. Если провод был обнаружен/отслежен на обоих щупах мультиметра, он покажет вам 0 в режиме непрерывности и сопротивление в настройке Ом.

Таким образом, проверьте непрерывность от отслеживаемого провода до всех проводов в цепи, и тот, у которого есть непрерывность, является нужным (отслеживаемым) проводом.

Как проверить оборванный провод с помощью мультиметра?

Иногда необходимо проследить провод, чтобы установить безопасное соединение. Иногда нам нужно выяснить, куда идет провод. Проверяя целостность проводов, мы можем идентифицировать или отследить нужный провод, поэтому мы используем мультиметр, чтобы проверить, не оборван ли провод.

Ниже мы подробно обсудили полное тестирование.

Проверка на обрыв провода с помощью мультиметра

Установите мультиметр на сопротивление или непрерывность, чтобы проверить провод на целостность (полный путь). Прикрепите один щуп к проводу, который вы отслеживаете. Подтвердите, куда идет этот провод. Присоедините второй щуп ко всем проводам другой цепи.

Мультиметр покажет 1 или OL, если один и тот же провод не обнаружен на обоих концах. Однако, если мультиметр показывает 0 или очень низкое сопротивление, это означает, что на обоих концах обнаружен один и тот же провод.

Следуйте полному пошаговому руководству ниже.

1. Найдите провода, которые нужно отследить:

Во-первых, вы должны знать, куда идет провод, который нужно отследить, и это может быть другая розетка в вашем доме или между компонентами в вашем автомобиле. Таким образом, вы должны подтвердить, куда идет провод.

Также проверьте цвет провода, который мы отслеживаем. Это поможет идентифицировать провода того же цвета в других цепях, сократив усилия.

2. Мультиметр Настройка для отслеживания провода:

Чтобы проверить обрыв провода, мы должны проверить сопротивление (целостность) с помощью мультиметра. Непрерывность — это способность проводника или цепи пропускать ток. Чем меньше сопротивление, тем лучше непрерывность (проводимость) тока. Чтобы проверить, не оборван ли провод, мы проверим непрерывность провода.

Вставьте черный щуп в COM-порт мультиметра, а красный щуп в порт VmAΩ. Включите мультиметр и установите ручку на знак сопротивления или непрерывности.

Прикоснитесь металлическими концами обоих щупов друг к другу, чтобы проверить, нормально ли работает мультиметр. Теперь возьмите провод, который вы хотите проверить, сломан он или нет.

Подсоедините оба щупа мультиметра (красный и черный) к обоим концам провода. Если провод оборван, мультиметр покажет OL (разомкнутый контур), что означает разрыв цепи или проверяемого проводника.

Вы можете прикрепить щупы мультиметра в любом направлении, так как непрерывность и сопротивление не являются направленными. Это помогает узнать, поврежден ли тестируемый проводник.

3. Оцените результаты с помощью показаний мультиметра:

Идеальный провод должен иметь нулевое сопротивление, что означает превосходную непрерывность.

Однако, если мультиметр показывает 0 или около 0 Ом, проверяемый провод исправен.

Иногда мультиметр показывает довольно высокое сопротивление, потому что провод поврежден, но не полностью разорван.

Как проверить на обрыв провода в машине?

Следуя электрической схеме, определите провода и запомните, куда они идут. Так что помните, куда в двигателе идет тестируемый (трассировочный) провод.

Настройте мультиметр на непрерывность. Прикоснитесь одним щупом к трассирующему проводу, а другим щупом к остальным проводам, идущим к другим компонентам. Например, если вы проверяете провод датчика давления топлива, вам необходимо проверить провода в разъеме датчика, идущие к ЭБУ.

Если мультиметр показывает 0, мультиметр обнаруживает полную цепь и провод в порядке.

Тем не менее, провод оборван, если мультиметр показывает OL (разомкнутый контур). Если мультиметр показывает слишком высокое сопротивление, проверяемый провод не оборван, а поврежден.

Часто задаваемые вопросы

Как отследить цепь?

Чтобы отследить цепь, выполните проверку целостности цепи с помощью мультиметра. Поместите один щуп на провод или компонент, а другой щуп на разные части проводки, чтобы определить, соединены ли они.

Если ваш мультиметр показывает 0, компоненты соединены в цепь и протекает ток. Однако 1 или OL указывает на открытую линию, что означает отсутствие непрерывного пути для протекания тока.

Как проследить проводку выключателя света?

Может быть два комплекта проводки, один к светильнику, а другой к печатной плате (розетке).

Таким образом, проверьте целостность цепи фаза-фаза, земля-земля и нейтраль-нейтраль от силовой части (розетки) и световой части.

Проверить целостность проводов; если мультиметр показывает OL, значит провод оборван. Если мультиметр показывает 0, проверяемый провод в порядке.

Как отследить обесточенные электрические провода?

Чтобы отследить оборванные или оборванные провода от цепи, соедините один щуп с проводом, идущим от розетки, и найдите его другой конец, подключив второй щуп к проводам от других розеток. Отметьте эти провода и продолжайте тестировать другие провода.

Оборванные провода останутся на конце с показаниями OL на мультиметре, так как ток не может течь в петле. Мультиметр покажет 0 (непрерывность), когда обнаружит тонкий провод, так как ток течет на обоих концах.

Как найти провод без питания?

Вы можете отследить провод, на который не подается питание, прикрепив щупы на обоих концах розеток. Выберите провод для трассировки из одного вывода провода и постоянно подключите его к одному датчику.
