Как снять выключатель со стены: правила демонтажа, ремонта, как разобрать механизм

Содержание

правила демонтажа, ремонта, как разобрать механизм

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

  • Диагностика неисправности
  • Демонтаж выключателя
  • Особенности ремонта

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

  • Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл. », аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

  • Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
  • При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Демонтаж выключателя

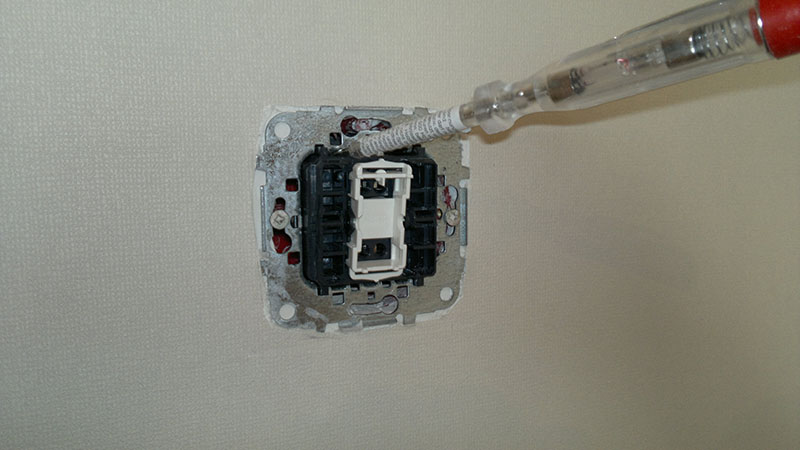

При выполнении любых работ с электропроводкой прежде всего нужно отключить электричество на щитке, обесточив место ремонта. А также следует запастись специальной отверткой-индикатором, с помощью которой можно будет проверить, все ли отключено.

Порядок действий при демонтаже будет следующим:

  1. Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

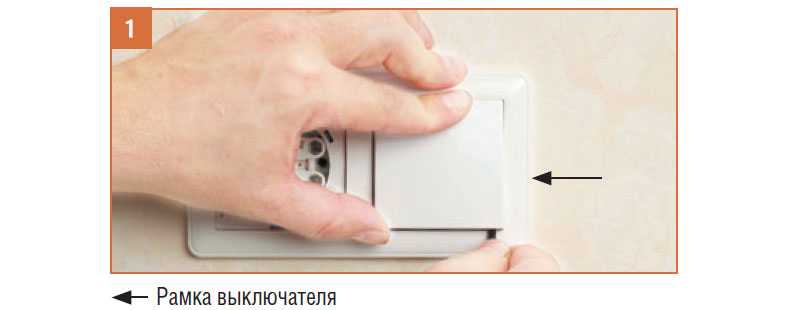

  2. Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

После этого можно приступить к демонтажу самого механизма и открутить болты, которыми крепится проводка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался.

В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

Кроме того, возможно ослабление контактов проводов на клеммах. Если внешне все выглядит исправно, следует попробовать открутить проводку от мест крепления и прикрутить ее заново, туго затягивая винты. Если проверка выявила, что дело не в этом, то стоит проверить качество проводки специальным устройством — мультиметром.

Как снять выключатель

Выключатели освещения имеют большой эксплуатационный ресурс, поэтому их редко приходится разбирать. Но иногда это делать необходимо. Работу нужно проводить осторожно, последовательно, стараться не повредить внутренние детали.

Особенности процесса

Приступая к снятию выключателя, надо не забывать о предохранительном автомате. К дому сеть подключается через него или предохранительные пробки. Первым делом обесточивают напряжение, переводя тумблер в нижнее положение. Если в распределительном щитке стоят пробки, нажимают кнопку красного цвета, которая находится около них, выкручивают обе пробки, отвечающие на фазу и нуль.

Нужно обратить внимание на вид выключателя. Сегодня производители выпускают модели как с наружным типом крепления, когда коробка прикручивается к стенке шурупами, так и скрытым, она утоплена в бетон.

Значение имеет и схема подключения. В основном современные выключатели оборудованы несколькими клавишами. Снятие затруднено большим количеством проводов, которые подходят к каждой из них.

Инструменты

Чтобы разобрать выключатель, потребуются:

  • набор отверток;
  • нож;
  • специальная отвертка-индикатор, показывающая есть напряжение или, нет;
  • специальные тонкие резиновые перчатки.

Этапы разборки

Разборка состоит из нескольких этапов:

  • подготовительные работы;
  • снятие клавиши выключателя;
  • снятие рамки выключателя;
  • извлечение механизма из подрозетника;
  • отсоединение проводов.

Демонтаж одно-, двух- трехклавишного выключателя

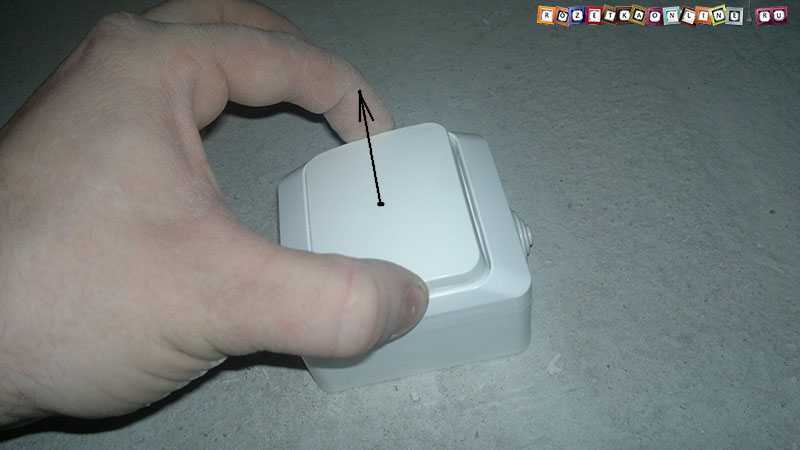

Каждую клавишу поддевают отверткой и снимают. Отдельные производители для облегчения процесса делают маленькие выемки или выступы. Отодвигают защелки, удерживающие декоративную рамку. Далее проверяют отсутствие питания на клеммах при помощи тестера. Откручивают болты или убирают крепежные защелки, удерживающие устройство в подрозетнике. Далее приступают к снятию рамки. Если она закреплена винтовым соединением, используют отвертку, зажимным механизмом – по очереди отгибают эти элементы.

Затем приступают к откручиванию устройства из подрозетника. Чаще используется винтовое крепление. Для этого применяют крестовую или плоскую отвертку. В конструкции могут присутствовать распорки, которые плотно удерживают механизм. При откручивании они ослабляются. Некоторые розетки устанавливают в специальных монтажных коробах, в которых есть винты, их также надо отпустить. После вытаскивания выключателя со стены, приступают к отсоединению проводов.

Их фиксируют двумя способами:

  • Пружинным. Для отсоединения проводов надавливают на имеющиеся в конструкции специальные рычажки.
  • Винтовым. В нем винты прижимают провода на клеммах, которые откручивают, но делают это не полностью. И провода можно вытаскивать.

Чтобы в дальнейшем проще было поставить новый выключатель, профессионалы советуют запоминать к какой стороне какой провод был закреплен.

Как снять розетку с выключателем

При необходимости снятия выключателя, соединенного с розеткой, придется снимать их вместе. Корпус фиксируется винтом около ее разъемов и под клавишей. Убирают крышку розетки, под ней находится болт крепления. Вначале плоской отверткой снимают клавишу, откручивают винты, которые держат корпус, и винт на розетке. Корпус снимается легко, его просто тянут к себе.

Демонтаж сенсорного выключателя

Сенсорные выключатели оснащены пультом управления. Они имеют электромеханическое наполнение и платы с микросхемами, благодаря которым происходит управление. Вначале снимают декоративную стеклянную пластину, под которой находится панель с одним или несколькими сенсорами. Это зависит от количества линий, которые обслуживает данная модель. Под панелью с платами и сенсорами расположен механизм выключателя, к нему подключены провода. К нему сенсорная пластина фиксируется клипсами. Чтобы ее снять, их отсоединяют. Основная часть выключателя, установленная в подрозетнике, крепится обычными болтами. Их выкручивают и выключатель вытаскивают.

Снять выключатель несложно, но все-таки эту работу стоит поручить электрику, так как она довольно опасна. Если это приходится делать самому, необходимо соблюдать правила безопасности. Пренебрежение ими может стать причиной серьезных проблем.

Замена настенной панели безвинтового выключателя света

    • Внимание! Прежде чем приступить к выполнению этого руководства, выключите выключатель освещения и отключите питание выключателя на автоматическом выключателе.

    • Они обычно маркируются по площади дома, к которому они принадлежат.

    Редактировать

  • Редактировать

    • Распакуйте новую лицевую панель.

    • Как и в шаге 2, снимите внешний слой новой лицевой панели, вставив инструмент в защелки сверху и снизу, отодвинув два слоя друг от друга.

    Редактировать

    • org/HowToDirection»>

      Прижмите внутренний слой лицевой панели к стене.

    • Совместите отверстия в пластине с существующими отверстиями на выключателе света или розетке.

    • Затяните два винта сверху и снизу.

    Редактировать

  • Автор

    с 2 другими участниками

    Значки: 7

    +4 еще значка

    Команда

    Замена неисправных выключателей света и настенных розеток

    Замена неисправных выключателей света и настенных розеток

    Гил Джонсон

    Инструменты, которые могут вам понадобиться
    Детали, которые могут вам понадобиться
    Выключатели: основы
    Розетки: основы
    Действия по замене электрических выключателей или розеток нисколько. Помимо того, что это делает свет или прибор ненадежным, они могут быть небезопасными. Многие люди боятся браться за электротехнические работы, опасаясь поражения электрическим током или травм. Любой человек, со зрением или без, может безопасно и успешно заменить электрические выключатели и розетки, (а) убедившись, что электричество к конкретному выключателю или розетке отключено, и (б) выполнив пять шагов, описанных ниже.

    Если у вас недостаточно зрения, чтобы определить цвета электрических проводов и цвет клемм, вам, скорее всего, понадобится помощь зрячего человека, чтобы определить цвет проводов и убедиться, что вы знаете, какие клеммы латуни и никеля, чтобы вы могли безопасно их установить.

    Инструменты, которые могут вам понадобиться

    • Прямые или крестообразные отвертки
    • Плоскогубцы с кусачками, иногда называемые плоскогубцами
    • Плоскогубцы с тонкими губками
    • Инструмент для зачистки проводов или острый нож для снятия изоляции с электрических проводов

    Детали, которые могут вам понадобиться

    • Сменный выключатель или розетка той же силы тока и цвета, что и заменяемый
    • Замена крышки выключателя или розетки, если та, которую вы снимаете, повреждена, загрязнена или треснула
    • Электроизоляционная лента
    • Набор соединителей проводов, также называемых проволочными гайками, которые используются для соединения двух или более электрических проводов или для закрытия неиспользуемых проводов. провод

    Выключатели: основы

    • Выключатели монтируются или должны монтироваться в пластиковой или металлической распределительной коробке внутри стены.
    • Чаще всего светильники управляются только одним выключателем, иногда называемым однополюсным выключателем. У него есть рычаг, который при переводе в положение «включено» позволяет подавать электричество на фонари или другое устройство; при переводе в положение «выключено» рычаг разрывает цепь, тем самым прекращая подачу электричества.
    • Обычно переключатель устанавливается так, что при поднятом рычаге свет горит, а при опускании рычага свет выключается. Иногда два переключателя устанавливаются в одной распределительной коробке с двумя отдельными переключателями, расположенными рядом друг с другом, или представляют собой два переключателя, встроенных в один и тот же корпус. Эти переключатели имеют два винта или клеммы, обычно расположенные на одной стороне переключателя, где подключаются входящий и исходящий черный провод питания.
    • Третья клемма расположена на конце выключателя, к которому подключается «заземляющий» провод. Заземляющий провод, который может быть красного или любого другого цвета, кроме черного или белого, будет заземлен на водопровод или заземляющий стержень где-то рядом с тем местом, где электрические провода входят в здание.
    • Диммер работает аналогичным образом. Он будет иметь скользящий рычаг, который при перемещении вверх или вниз увеличивает или уменьшает количество тока, тем самым повышая или понижая освещение. Некоторые осветительные приборы, такие как люминесцентные лампы, не могут работать с диммером.
    • Диммерный переключатель может иметь три провода для подключения питания и заземления, а не клеммные винты. Их можно подключить к проводам в распределительной коробке, скрутив неизолированный конец провода от выключателя к входному и выходному проводу с помощью проволочных гаек.
    • Осветительной арматурой также можно управлять из нескольких мест с помощью двухпозиционного (двухполюсного) или трехпозиционного (трехполюсного) переключателя. Трехпозиционный переключатель будет иметь три клеммы, а четырехпозиционный переключатель — четыре клеммы.
    • Наименее сложным в установке является выключатель света, который работает только из одного места, хотя заменить несколько выключателей не намного сложнее.
    • Замена выключателей, которые управляют освещением из двух или трех мест, аналогична следующим шагам, за исключением того, что нужно подключить больше проводов. При снятии двух- или трехпозиционного переключателя обратите внимание на то, какой цвет провода подключен к какой клемме на переключателе, и попытайтесь установить новый переключатель, следуя этой схеме.

    Розетки: основы

    • Электрические настенные розетки также должны быть установлены в пластиковой или металлической распределительной коробке внутри стены. Иногда розетки подключаются к выключателю в другом месте. Обычно это делается для того, чтобы можно было включить лампы возле входа в помещение.
    • Электрические розетки, к которым подключаются электроприборы с напряжением 120 вольт, имеют по два винта или клеммы с каждой стороны, один комплект медного цвета, а другой комплект блестящего никелевого цвета. Входящий черный провод питания подключается к любой из латунных клемм, а исходящий белый провод подключается к одной из никелированных клемм.
    • Если другая розетка подключена через розетку, отходящий черный провод можно подключить ко второй латунной клемме, а белый отходящий провод следует подключить к другой никелевой клемме. Возможно, вы не сможете сказать, какие провода питают розетку, а какие идут к другой розетке, но на самом деле это не имеет значения, если черный и белый провода подключены, как описано выше.
    • Подсказка: Полезно наклеить небольшой кусочек изоленты на черный провод, чтобы его можно было тактильно идентифицировать. Вы также можете использовать ориентацию выключателя света или розетки, чтобы запомнить, где расположены латунные клеммы.
    • Почти у всех розеток есть два места для подключения прибора. В более старых установках розетка будет иметь два гнезда, в которые можно вставить вилку. В более новых розетках есть третье отверстие, куда может войти третий штырь вилки. Как и в случае с выключателем света, на конце розетки расположена клемма заземления, которая соединяет третий штырь вилки с цепью заземления.
    • Розетки, устанавливаемые в ванной, над кухонной столешницей или снаружи, должны быть оборудованы схемой прерывателя замыкания на землю (GFI). В розетку встроен автоматический выключатель, который срабатывает, если потребляется слишком большой ток или происходит короткое замыкание из-за влаги. Розетки GFI подключаются так же, как описано выше.
    • Такие бытовые приборы, как кухонные плиты и сушилки для белья, работающие от сети 220 вольт, имеют только одно гнездо для подключения вместо двух, как у 110 розеток. Обычно он управляется одним автоматическим выключателем, который отличается от автоматических выключателей 110 тем, что он намного больше и расположен в отдельной коробке выключателя. Розетка 220 заменяется почти так же, как и розетка 110, но подключается к трем проводам гораздо большего сечения внутри распределительной коробки.

    Действия по замене электрических выключателей или розеток

    Шаг первый. Выключите автоматический выключатель

    • Сначала необходимо выключить автоматический выключатель или удалить предохранитель, управляющий цепью, к которой подключен выключатель или розетка. В старых домах и квартирах часто есть один или несколько блоков предохранителей с двумя-восьмью предохранителями.
    • Блок предохранителей выполнен из металла и может располагаться на лестничной клетке, в чулане, подвале или гараже. Поверхность коробки может быть на одном уровне с окружающей стеной или выступать на пару дюймов. Коробка будет иметь металлическую дверцу, которую необходимо открыть, чтобы получить доступ к предохранителям.
    • Плавкие предохранители лежат на внешней поверхности. Они круглые и ввинчиваются в патрон в коробке, очень похожий на патрон для лампочки. Предохранитель можно выкрутить, повернув его против часовой стрелки.
    • Автоматические выключатели входят в стандартную комплектацию всех строящихся и реконструируемых домов. Они выполняют ту же функцию, что и блоки предохранителей более старых моделей, и обычно находятся в тех же местах дома. Автоматические выключатели выглядят как небольшие выключатели света и обычно располагаются в ряды от двух до восьми и более, которые могут располагаться горизонтально или вертикально. Для срабатывания выключателя кнопка в форме переключателя перемещается вниз, вверх или из стороны в сторону в зависимости от положения, в котором она была установлена.
    • При установке электрических цепей установщик должен был предоставить список, в котором указано, какие розетки и лампы есть в каждой цепи. Если после установки не было добавлено никаких дополнительных розеток или ламп, вы можете быстро определить из этого списка, какой предохранитель или выключатель управляет выключателем или розеткой, которую необходимо заменить. Если список цепей недоступен или не обновляется, может быть трудно определить, какой предохранитель или выключатель управляет этим конкретным выключателем или розеткой.
    • Вы можете задаться вопросом, как определить, какой предохранитель или выключатель управляет неработающим светом или розеткой. Если вы не уверены, что нашли правильный предохранитель или выключатель, вы можете отключить питание во всем доме или получить тестер цепи, чтобы определить, есть ли электрический ток в проводе через выключатель или розетку.
    • Совет: Если два переключателя установлены рядом в распределительной коробке или два переключателя на одном блоке, убедитесь, что цепь, управляющая обоими переключателями, отключена.

    Шаг второй: Снимите крышку выключателя или розетки

    • Убедившись, что электричество в этой цепи отключено, снимите крышку, закрывающую выключатель. Обычно есть два винта, удерживающие пластину на месте. Крышки настенных розеток крепятся одним винтом посередине крышки между двумя электрическими розетками.
    • Совет: Если пластина была закрашена, паз в винте может быть покрыт краской. Вы можете открыть паз для винта, соскребая краску отверткой или острием ножа. Если стена и крышка розетки были окрашены или покрыты обоями, вы можете аккуратно разрезать обои ножом прямо у края крышки, прежде чем снимать ее. Это поможет избежать повреждения отделки на окружающей стене. Вы можете получить крышку пластины немного большего размера, чем та, которую вы сняли, которая закроет края.

    Шаг третий: Снимите выключатель или розетку

    • Выключатель или розетка закрепляются на месте с помощью винта на обоих концах. На этих винтах также может быть краска в пазу для винта, которую следует удалить, как описано выше.
    • После того, как эти винты будут удалены, вы сможете взяться за выключатель или розетку и вытащить их из распределительной коробки.

    Шаг четвертый: Отсоедините старый выключатель или розетку и подключите новый

    • В старых установках выключатель может быть подключен только двумя проводами, входящим и исходящим черным проводом питания, и не должно быть большого провисания провода в распределительной коробке. Белый провод может быть подсоединен где-то в схеме или находится в задней части распределительной коробки. В старых установках заземляющий провод мог не устанавливаться.
    • Чтобы снять неисправный переключатель, отсоедините два провода от клемм, ослабив винты против часовой стрелки. Винты можно выкрутить полностью, но для последнего оборота или двух может потребоваться небольшое усилие из-за способа изготовления резьбы, удерживающей клемму.
    • Если вы не выкрутите винт, вы обнаружите, что провод закручен вокруг винтовых клемм в том же направлении, в котором был затянут винт. С помощью острия ножа вы можете выпрямить проволоку настолько, чтобы снять ее с винта.
    • Если провод не подключен к винтовым клеммам, его можно подключить, вставив в подпружиненный паз на задней стороне выключателя или розетки. Возможно, вам удастся освободить пружину и вытащить провод, используя прямую отвертку или острие ножа в предусмотренной прорези для доступа. Если пружина не освобождается, возможно, вам придется перерезать провод кусачками. Если вы это сделаете, сделайте разрез как можно ближе к выключателю, оставив как можно больше провисания провода в распределительной коробке.
    • Совет: Если по какой-либо причине вы не можете закончить подключение выключателя или розетки и должны сделать это в другое время, вы можете надеть гайки на концы неподключенных проводов и снова включить электричество, пока у вас не будет времени чтобы закончить работу. Если проволочные гайки плотно прилегают к концам проводов, не должно быть никакой опасности, пока никто не перемещает провода и не ослабляет проволочные гайки.
    • Подключите новый выключатель или розетку, подключив провода к винтовым клеммам, как описано выше. Обязательно сделайте петлю с помощью острогубцев и поместите ее за головку клеммного винта. Убедитесь, что петля загибается в направлении затягивания винта.
    • Перед затягиванием винта можно закрыть петлю с помощью острогубцев, чтобы проволока не выскальзывала из-под головки винта при затягивании. Затяните винт, поворачивая его по часовой стрелке до упора. Будьте осторожны, чтобы не перетянуть винт.
    • Если вам пришлось перерезать провод, чтобы снять выключатель, удалите с провода от ½ до ¾ дюйма изоляции с помощью инструмента для зачистки проводов или осторожно отрезав его ножом. Будьте осторожны, чтобы не порезать и не поцарапать провод, если вы зачистите его, тем самым ослабив провод и, возможно, сломав его, когда вы будете сгибать его, чтобы пройти под клеммой. При желании вы можете вставить зачищенный конец провода в подпружиненный слот.
    • Если заземляющий провод отсутствует, вы мало что можете сделать для его заземления, если только вы не хотите установить цепь заземления, что может быть затруднено из-за доступа к распределительной коробке розетки внутри стены. Выключатель или розетка будут работать без заземляющего провода, но электрические правила обычно требуют, чтобы выключатель или розетка были подключены к заземляющему проводу.
    • Совет: Рекомендуется обмотать клеммы полоской изоленты, чтобы клеммы не соприкасались с распределительной коробкой.

    Шаг пятый: Завершите работу

    • Закрепите выключатель или розетку обратно в распределительной коробке с помощью новых прилагаемых винтов.
    • Совет: Если распределительная коробка утоплена немного ниже поверхности стены, на крепежные винты между розеткой или выключателем и коробкой можно поставить пластиковые прокладки в виде толстых шайб. Это позволит установить выключатель или розетку заподлицо со стеной, что облегчит использование.
    • Совет: Перед тем, как вставить выключатель или розетку в распределительную коробку, согните соединительные провода так, чтобы они согнулись за выключателем или розеткой, а затем вставьте крепежные винты, чтобы зафиксировать их на месте. Это делает работу более аккуратной и помогает устранить чрезмерное усилие при соединении клеммных винтов.
    • Совет: Не забудьте сориентировать рычаг на выключателе света так, чтобы, когда он находится в нижнем положении, свет выключался.
