Как снять выключатель света со стены: Как снять выключатель со стены?

Как снять выключатель со стены?

0

Февраль 21, 2014 Монтаж выключателей admin

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу.

Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

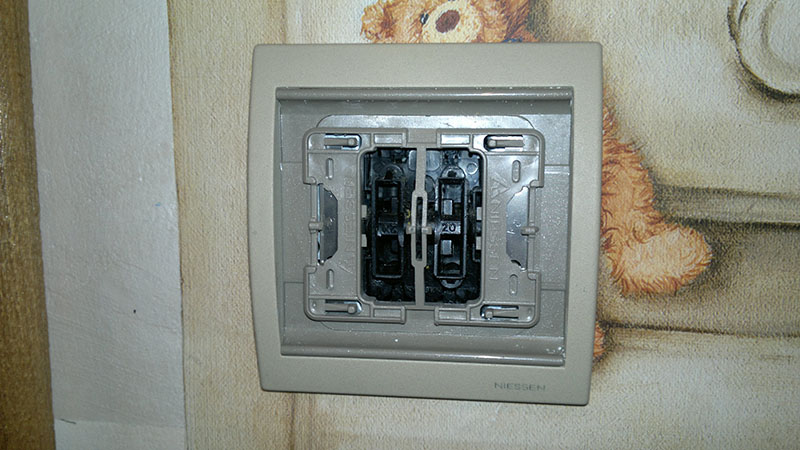

Как снять рамку с выключателя

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Содержание

Что потребуется для разбора выключателей

Для разбора выключателей вам понадобятся следующие инструменты:

1. Набор отверток.
2. Отдельная отвертка, которая будет показывать наличие и отсутствие напряжения.
3. Нож.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели.С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши.

Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Как снять розетку с выключателем

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!/li>
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель. Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить. Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину. Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

• Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
• Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
• При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

1. Снимают старые обои,
2. Подготавливают стену (при необходимости),
3. Готовят клей и нарезают новые обои,
4. Выключают свет на счётчике,
5. Снимают розетки,
6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Выводы и полезное видео по теме

Процесс разборки и ремонта обычного выключателя с двумя клавишами представлен в этом ролике:

Здесь можно познакомиться с устройством и особенностями разборки сенсорного выключателя:

В этом ролике показана разборка и устройство поворотного выключателя:

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Источники

• https://delaisteny.ru/kak-snyat-vyklyuchatel-so-steny
• https://elektroservis-rostov.ru/tehnologiya/kak-razobrat-vyklyuchatel-sveta-dlya-provedeniya-remonta-ili-zameny.html
• https://klub-masterov.ru/steny/kak-snjat-vykljuchatel-sveta-so-steny.html
• https://vse-elektrichestvo.ru/elektroprovodka/vyklyuchateli-sveta/razborka-vyklyuchatelya.html
• https://motyk.ru/info/kak-snjat-klavishi-s-vykljuchatelja-sveta/
• http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta. html
• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-snyat-vyklyuchatel-so-steny.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-razobrat-vyklyuchatel-sveta.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-snat-vyklucatel-so-steny/

Как заменить однополюсный выключатель света

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.07.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Большинство настенных выключателей в вашем доме представляют собой однополюсные выключатели, которые управляют светильником или розеткой с одной стены. Поскольку они так часто используются, настенные выключатели со временем изнашиваются и требуют замены. Если настенный выключатель потерял щелчок или чувствует себя ослабленным, если вы заметили жужжание или треск при его нажатии или если он не может управлять светильником, пришло время заменить выключатель.

Проводка выключателя освещения

Выключатели света работают, обеспечивая рабочий разрыв провода горячей цепи, ведущего к светильнику или другому устройству. Щелчком рычага переключателя открывается и замыкается цепь горячего провода, ведущая к светильнику, что позволяет включать и выключать его по желанию. В большинстве выключателей освещения нет соединения с нейтральным проводом, что делает замену довольно простой — достаточно просто отсоединить два провода от старого выключателя и снова подключить их к новому выключателю. Для простого однополюсного выключателя вам даже не нужно обращать внимание на то, какой горячий провод к какому винтовому зажиму подключен — они взаимозаменяемы.

Тем не менее, любой ремонт электрооборудования может привести к осложнениям. Это особенно вероятно, когда вы имеете дело со старой проводкой, где может отсутствовать цветовая маркировка проводов или когда вы сталкиваетесь с запутанным множеством проводов, проходящих через электрическую коробку. Но важно просто обратить внимание на то, какие провода подключены к выключателю, и убедиться, что они точно так же подсоединены к новому выключателю.

Одним из очень распространенных усложняющих факторов является то, как (и если) переключатель заземлен. В течение многих лет настенные выключатели обычно устанавливались вообще без заземляющего провода. Если провода заземления цепи присутствовали в электрической коробке, они просто соединялись вместе, чтобы пройти через коробку. Но некоторое время назад электрические нормы требовали, чтобы настенные выключатели имели заземление. В результате все новые переключатели, которые вы приобретете, будут иметь зеленый заземляющий винт на монтажной планке. При замене старого выключателя вам нужно будет подключить новый выключатель к заземляющим проводам цепи, даже если ваш старый выключатель не имел такого заземляющего соединения.

Прежде чем начать

Отключите питание, выключив автоматический выключатель, который управляет цепью, питающей выключатель. В старых системах с панелями предохранителей, а не с автоматическими выключателями, питание отключается путем выкручивания предохранителя, защищающего цепь, с которой вы работаете.

Вернитесь к настенному выключателю и нажмите на него, чтобы убедиться, что питание отключено. Если нет, вернитесь к панели, чтобы найти и отключить правильный автоматический выключатель.

Оборудование/инструменты

• Отвертка
• Бесконтактный тестер цепей
• Кусачки для проволоки (при необходимости)
• Инструмент для зачистки проводов (при необходимости)
• Плоскогубцы с тонкими губками

Материалы

• Однополюсный настенный выключатель
• Изолента (при необходимости)
• Заземляющий пигтейл (при необходимости)
• Соединитель проводов с рейтингом UL (при необходимости)

Ель / Кевин Норрис

Ель / Кевин Норрис

1. Снимите крышку и проверьте питание

   Снимите крышку настенного выключателя, отвернув крепежные винты. Проверьте питание с помощью бесконтактного тестера цепей. Вставьте щуп тестера в коробку рядом с винтовыми клеммами на переключателе. Тестер загорится или издаст звук, если в коробке есть ток.

   Ель / Кевин Норрис

2. Извлечение переключателя

   Убедившись, что питание отключено, открутите крепежные винты ремешка, которыми коммутатор крепится к коробке, затем осторожно извлеките коммутатор, потянув наружу ремешки. Будьте осторожны, чтобы не напрячь провода. Старые провода могут быть ломкими, а изоляция может треснуть, если вы не будете осторожны.

   Ель / Кевин Норрис

3. Осмотрите провода

   Обратите внимание на то, как провода подключены к выключателю. В более новой проводке, выполненной с использованием кабеля NM, провода будут иметь черную изоляцию и, вероятно, будут присоединены к латунным или медным винтовым клеммам вдоль одной или противоположных сторон корпуса переключателя.

   В некоторых конфигурациях (известных как петля переключателя) переключатель может быть подключен к черному и белому проводу, который помечен черной лентой, чтобы указать, что он служит проводом питания.

   Также может быть зеленый заземляющий винт, прикрепленный к оголенным медным заземляющим проводам цепи, но это не всегда так.

   В более старых выключателях провода могут иметь резиновую или тканевую изоляцию без какой-либо цветовой маркировки. Современная практика состоит в том, чтобы маркировать эти провода черной лентой, чтобы идентифицировать их как горячие провода. Если они не имеют цветовой кодировки, рекомендуется сделать это сейчас.

   Совет

   Если к настенному выключателю подключены три или четыре изолированных провода, а не два, вы имеете в виду не стандартный однополюсный выключатель, а трехпозиционный или четырехпозиционный. Эти переключатели используются для управления светильником с двух или более мест на стене. Вы все еще можете заменить этот переключатель, но вам нужно будет убедиться, что вы установили переключатель надлежащего типа, и вам нужно быть очень осторожным, чтобы подключить провода точно так же, как они подключены к старому переключателю.

   Ель / Кевин Норрис

4. Отсоедините и снимите переключатель

   Извлеките переключатель из коробки достаточно далеко, чтобы отверткой можно было дотянуться до винтовых клемм, затем отсоедините провода цепи. Осмотрите проволочную петлю на конце каждого провода. Если он надрезан или поврежден, отрежьте поврежденную часть провода, затем зачистите около 3/4 дюйма изоляции, чтобы обнажить новый медный провод.

   Если коммутатор имеет заземляющий винт, прикрепленный к проводам заземления цепи, также отвинтите это соединение.

   Ель / Кевин Норрис

5. Подсоедините провод заземления (при необходимости)

   Если у вашего старого коммутатора не было заземления, вам нужно будет присоединить заземляющий пигтейл к заземляющим проводам цепи. Другой конец косички будет подключен к клемме заземления на коммутаторе.

   Заземляющие косички доступны в виде коротких проводов с зеленой изоляцией, предназначенных для этой цели, или вы можете создать свой собственный косичку заземления, используя короткую длину оголенного медного или зеленого изолированного провода. Подсоедините один конец этой заземляющей косички к проводам цепи заземления в коробке. Обычно это включает в себя снятие проволочной гайки, соединяющей заземляющие провода цепи, затем связывание конца новой косички с этими проводами и повторное завинчивание проволочной гайки.

   Ель / Кевин Норрис

6. Подключить новый коммутатор

   Для подключения нового коммутатора необходимо выполнить три проводных соединения: косичку заземления и два соединения горячего провода. Сначала сформируйте С-образную петлю по часовой стрелке на конце каждой проволоки.

   Затем прикрепите свободный конец заземляющей косички к зеленому заземляющему винту на перемычке коммутатора. Оберните проволоку вокруг стержня винта, затем плотно затяните ее.

   Затем прикрепите два горячих провода к винтовым клеммам сбоку корпуса переключателя. Полностью затяните винты и потяните за них, чтобы убедиться, что они надежно закреплены.

   Совет

   В старых домах с металлическими коробками может оказаться целесообразным обмотать только что подключенный выключатель изолентой, чтобы закрыть точки подключения и провода. Это помогает избежать короткого замыкания в цепи, что иногда случается со старыми проводами и металлическими коробками.

   Ель / Кевин Норрис

7. Установите переключатель и крышку

   Аккуратно уложите провода в настенную коробку, затем закрепите коммутатор монтажными винтами, ввинченными в отверстия в коробке. Убедитесь, что переключатель расположен правой стороной вверх, чтобы маркировка ON/OFF читалась правильно. Аккуратно выровняйте коммутатор, чтобы он располагался вертикально в коробке, затем прикрепите накладку.

   Включите питание цепи на блоке автоматического выключателя, затем проверьте работу выключателя.


   Ель / Кевин Норрис

Когда следует обратиться к специалисту

Замена настенного выключателя является одним из самых простых способов ремонта домашней электросети, но каждый раз, когда вы работаете с электричеством, существует вероятность поражения электрическим током. Замена выключателя света — это проект, который лучше всего выполняется мастером-любителем с опытом ремонта электрооборудования и некоторым пониманием схем. Если это не относится к вам, возможно, вам лучше вызвать электрика для выполнения этой работы. И не бойтесь звонить профессионалу, если вы начнете ремонт, но обнаружите, что обстоятельства не такие, как вы ожидали.

Смотреть сейчас: Защитные перчатки, которые нужны каждому любителю самоделок

Как заменить выключатель света

Обновлено: 10-11-2022

Домашнее обслуживание для чайников

Исследуйте книгу Купите на Amazon

Не ждите часы следующий доступный электрик — заменить выключатель света довольно легко. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода.

Как подключить выключатель света

Ослабьте винты сбоку устройства стандартной отверткой (вращая против часовой стрелки). Возможно, вам будет сложно вывести провода из задней части устройства. Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:

• Белый (нейтральный) провод подключается к серебряному винту, либо вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

• Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.

• Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подсоединяется к зеленой винтовой клемме на переключателе или к распределительной коробке.

Хотя штекерные разъемы могут быть более удобными, они менее надежны, чем разъемы с винтовыми клеммами, поэтому не используйте их!

Замена однополюсных выключателей света

Если на корпусе выключателя есть тиснение «Вкл. » и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.

1. Отключите питание выключателя на главном автоматическом выключателе или на панели предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.

   Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.

4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.

   Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте один провод за раз.

5. Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.

   Чтобы подключить провод к клемме, снимите около 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью длинногубцев. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, усилие затягивания винта по часовой стрелке заставляло петлю плотнее оборачиваться вокруг винта.

6. Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена трехпозиционных выключателей света

Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.

Чтобы заменить трехпозиционный переключатель, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.

   У нового переключателя электрические винтовые разъемы могут быть немного в другом месте, чем у переключателя, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.

4. Снимите провода с выключателя.

5. Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.

   В качестве альтернативы вы можете перебрасывать по одному проводу со старого коммутатора на новый коммутатор.

6. Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.

7. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

8. Прикрутите пластину переключателя и включите питание.

Замена четырехпозиционных выключателей света

Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.

1. Отключите питание выключателя на плате или блоке предохранителей.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).

4. Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.

   В качестве альтернативы вы можете перебрасывать по одному проводу со старого коммутатора на новый коммутатор.

5. Подсоедините провода к соответствующим клеммам нового переключателя.

   Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.

6. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

7. Прикрутите пластину переключателя и включите питание.

Замена выключателей на диммер

Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет светильником, вмещающим до двух лампочек по 100 Вт (всего 200 Вт), диммер на 600 Вт не будет проблемой, но цепочка из семи встроенных ламп может перегрузить диммер.

Чтобы заменить стандартный выключатель диммерным, выполните следующие действия:

1. Отключите питание выключателя на панели цепи или предохранителя.

2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

   Как снять выключатель света со стены: Как снять выключатель со стены?
