Как вывести печную трубу через стену: Как вывести трубу от печи через стену: схема, инструкция, фото

Как вывести трубу от печи через стену: схема, инструкция, фото

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

Свернуть

• Схема вывода трубы от печи через стену
• Какие дымоходы можно вывести через стену?
• Расчеты и правила установки
• Как монтировать дымоход?
• Финальные работы и проверка системы
• Преимущества и недостатки
• org/ListItem»>Вывод

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

• Строение стены;
• Используемые материалы;
• Место выхода трубы;
• Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Ниже представлена схема вывода двухстенной печной трубы через стену:

Варианты вывода печной трубы через стену

к содержанию ↑

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ пластиковые и ПВХ трубы. Труба не сможет выдерживать нагрузки, а также может быть повреждена во время монтажа или воздействием факторов окружающей среды.

к содержанию ↑

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ;
• Монтажа элементов крепежа;
• Собственно установки дымохода.

Общие этапы работ:

• Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

2. Проход через деревянную стену

   При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

   В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

   Нюансы монтажа места прохода печной трубы через деревянную стену

• После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
• Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.

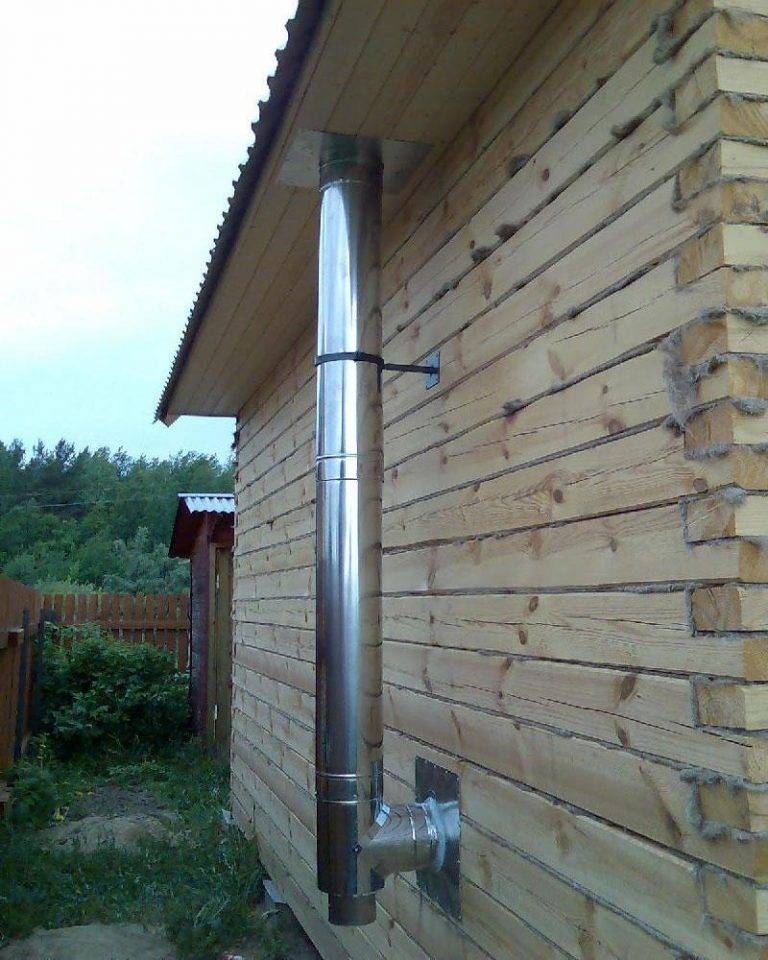

Примеры готового монтажа на фото:

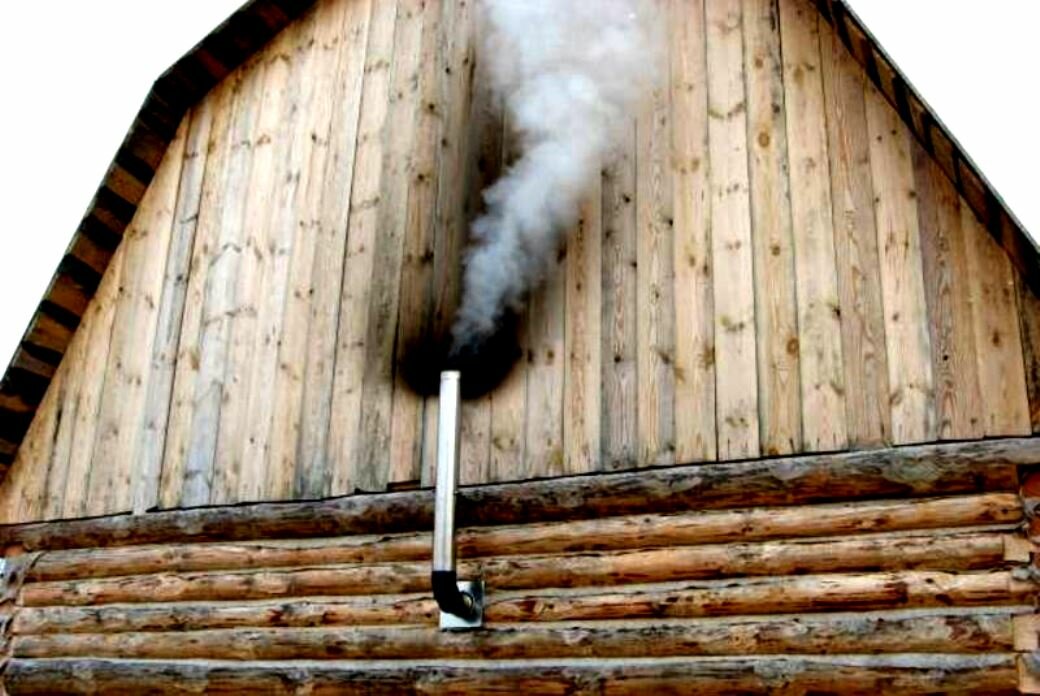

Пример 1

Пример 2

Пример 3

к содержанию ↑

Финальные работы и проверка системы

После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.

Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.

к содержанию ↑

Основные преимущества данного способа:

• меньший объем строительных работ,
• меньшее количество требуемых строительных материалов,
• отсутствие необходимости деформировать несколько стен и поверхностей дома.

Несмотря на большое число положительных сторон такого макета, стоит помнить и о большом числе недостатков:

• Одним из основных является наличие некоторого числа изгибов, которые существенно замедляют скорость потока воздуха, что негативно сказывается на тяге в печи. Отсутствие тяги может обернуться снижением интенсивности горения, образованием массы золы и неполное прогорание топлива.
• В результате длительной эксплуатации печи на трубе появляется осадок, который необходимо очищать. Если установлена труба без изгибов, то процесс упрощается – доступны не только химические методы, но и механические, которые заключаются в использовании утяжеленной гири.  Печь с дымоходом через стену не может быть очищена таким способом. При длительном отсутствии ухода может и вовсе потребоваться демонтаж системы для замены дымохода.

Необходимо заранее взвесить все «за и против», чтобы определиться с тем, какой вариант подходит вам больше всего.

к содержанию ↑

Вывод

Нет ничего сложного и проблематичного в том, чтобы собственноручно вывести трубу от печи через стену. Понимание принципа работы дымохода и тщательное следование инструкциям поможет Вам сделать все работы должным образом. Будьте уверенны, что полученный результат Вас не разочарует!

Как вывести трубу от печи через стену своими руками

Гусевский Андрей Анатольевич

Выход трубы через стену

Труба печная с выходом через стену – обязательный элемент любого отопительного аппарата. Но не очень многие задумываются на этапе строительства, где она будет проходить, как ее правильно устроить. А после сооружения дома, конструкцию для выведения дыма соорудить не всегда просто. Как должна проходить труба через стену, подскажет статья.

Содержание статьи

• Особенности расположения дымохода снаружи дома
• Правила установки дымохода
  • Что необходимо для монтажа наружного дымохода
• Как монтировать дымоход через стену
  • Как дымоход монтируется через деревянную стену

Особенности расположения дымохода снаружи дома

При размещении дымохода внутри стены можно скрыть ненужные коммуникации, это более правильное сооружение, но наружный монтаж системы имеет много положительных моментов:

• Более высокая пожаробезопасность. Иногда происходит воспламенение сажи, накопившейся в трубе, обычно это возникает при температуре (+1200ºC). Такой жар может выдержать лишь керамика. Если до такой температуры нагревается труба, вмурованная в стену, пожара, скорее всего, не миновать. При такой же ситуации сложившейся с внешней конструкцией, последствия не будут такими катастрофическими.
• Отсутствует задымление. Со временем система дымо- и газоотвода приходит в негодность и дым начинает просачиваться сквозь щели, а затем попадать и в помещение, чего можно избежать, при размещении канала на улице.
• Экономится полезная площадь. При расположении дымохода внутри, он будет занимать некоторую жилую площадь.
• Монтаж можно выполнять после окончания строительства.
• Отсутствует необходимость вмешиваться в целостность покрытия кровли.
• Для улучшения тяги есть возможность вывести трубу на большую высоту.

Существуют и ряд недостатков такого сооружения.

К ним относятся:

• Достаточно высокая парусность при значительной высоте.
• Необходимость использования дополнительного крепежного материала.
• Нужно правильно утеплять трубы.
• Высокие теплопотери.
• Иногда вид дымохода не соответствует стилю здания.

Правила установки дымохода

Отводить продукты горения из печи необходимо по нескольким причинам.

Главные среди них:

• Жизнь и здоровье людей.
• Эффективная работа печи или котла.

Совет: Необходимо правильно организовать отвод угарного газа, отравление им может привести даже к смертельному исходу.

• Любое топливо не горит без доступа кислорода, который поступает по дымовому каналу.

Существует несколько правил установки дымоходов:

• В месте прохождения канала не должно быть коммуникаций.
• Участки прохождения дымохода сквозь стену закрываются защитным кожухом или штукатурятся, после предварительного заполнения пространства теплоизоляционным материалом.
• Фиксация дымохода устанавливается с шагом 60 миллиметров.
• В такой конструкции обычно используются двухконтурные системы, лучше защищенные от механических воздействий. При этом обязательно нужна установка задвижки, которая позволяет производить регулировку тяги.

Устройство двухконтурной системы газоотвода

Что необходимо для монтажа наружного дымохода

Для обустройства дымохода понадобятся:

• Болгарка.
• Электродрель с набором разного диаметра сверл.
• Заклепочник.
• Герметик термостойкий.
• Лента алюминиевая.
• Хомуты для фиксации отводной трубы.
• Уголки.

Основные элементы при монтаже наружного дымохода показаны на фото.

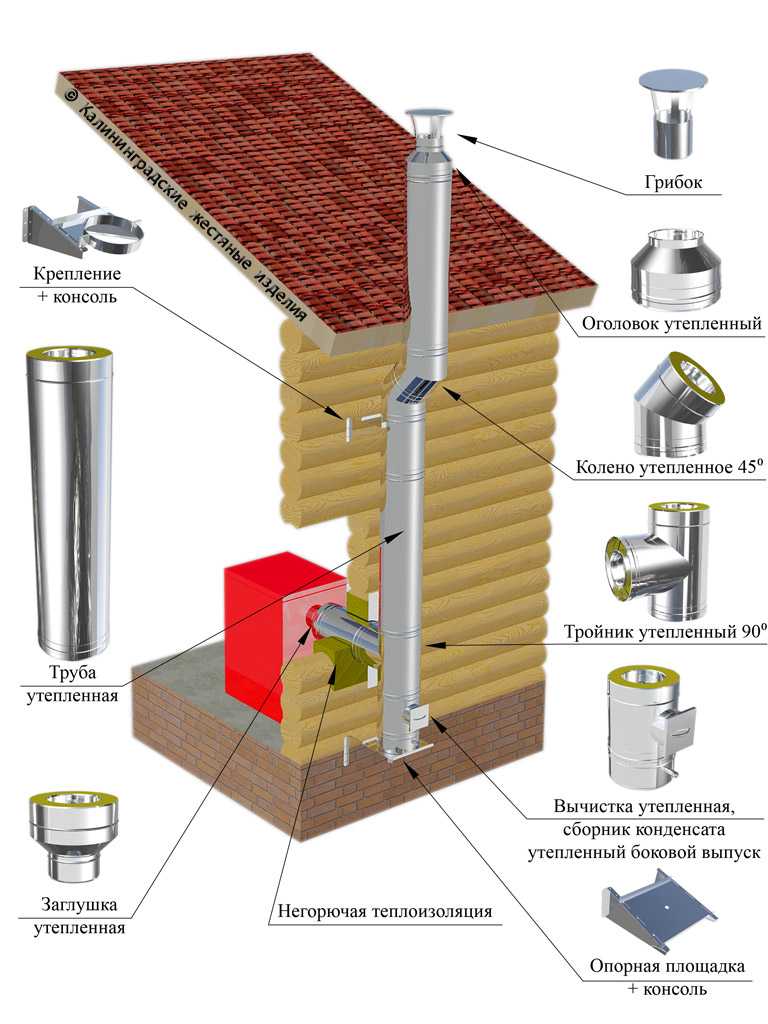

Детали и узлы наружного дымохода

Наружная труба для отвода дыма устанавливается для:

• Камина (см. Облицовка камина: подбираем материал и делаем).
• Печи (см. Облицовка печей плиткой и все об этом).
• Отопительного котла.
• Труба буржуйки, через кирпичную стену.

Помимо самого отопительного прибора для монтажа устройства понадобятся:

• Отводы.

Совет: При сооружении трубы следует учитывать угол отклонения, который необходим для правильного направления движения дыма.

• Сварка элементов отвода должна выполняться вольфрамовыми электродами. Число элементов зависит от конструкции и длины дымохода.
• При необходимости устанавливаются:

1. заслонки, которые монтируются в трубах, переходах, отводах или тройниках, что зависит от желания заказчика;
2. смотровые окна.

Совет: Заслонки должны устанавливаться так, чтобы они не контактировали со стенками трубы, изготовленной из нержавеющей стали. Иначе от воздействия высокой температуры заслонка заклинится.

• Подставка под тройник. Для его изготовления можно использовать металлическую трубу квадратного сечения из нержавеющей стали, которая крепится к стене дюбелями.

Совет: Изготавливая подставку под тройник, следует правильно выбрать расстояние между стеной и дымоходом.

• При установке дымохода через стену устанавливаются теплоизолированные тройники, изготовленные из нержавеющей стали. Они используются при подключении отопительного прибора к дымоходу. Далее, в процессе эксплуатации, эти элементы будут применяться для чистки, проведения ревизии и отвода имеющегося конденсата.
• Трубки для удаления конденсата и окна для проведения ревизии, устанавливаются в нижней или боковой части тройника.
• После сборки всех элементов, в соответствии с требованиями, которые предъявляет инструкция по соблюдению правил пожарной безопасности, дверцу смотрового окна нужно «посадить» на силикон.

Совет: Тройники можно изготовить цельными, сборными и проходными. Подключать их следует под разными углами.

• Для сооружения дымохода используются крепления, которыми служат специальные кронштейны, изготовить их можно своими руками из металлических трубок из нержавеющей стали.
• Наружный дымоход обязательно покрывается слоем теплоизоляционного материала, которым обычно выбирается минеральная вата, а затем теплоизолированная дымовая труба размещается в защитный кожух из оцинкованной или нержавеющей стали или других материалов.
• Для монтажа наружного дымохода через стену могут потребоваться дополнительные усиленные крепления:

1. для монтажа установочных и разгрузочных стаканов;
2. чтобы конструкция выдерживала боковые нагрузки.

Верх конструкции – это теплоизолированная труба в защитном кожухе. Длина ее должна быть свыше одного метра. Для нее верхние колпаки изготавливаются из  нержавеющей стали.

Как монтировать дымоход через стену

Монтировать дымоход через стену следует с соблюдением определенных условий:

• В месте, где идет дымоход, не должны проходить трубы радиатора через стену и другие коммуникации.
• Начинать монтаж нужно с подведения трубы к отопительному котлу. Дымоход через стену выполняется под углом 90°.
• Перпендикулярно к этому элементу ставится следующая часть конструкции. В  ее нижней части обустраивается конденсаторный бак, а вверху присоединяется основная масса дымохода.
• Выполняется герметизация трубных переходов через стены. Лучше всего для этого использовать теплоизоляционные материалы. Участки выхода и входа трубы рекомендуется оштукатурить или укрыть защитным кожухом.
• С помощью угловых соединений сооружаются участки, учитывающие архитектурные особенности дома.
• Каждый стык должен фиксироваться хомутом.
• Фиксаторы для дымохода к стене устанавливаются с одним шагом.

Совет: Элементы крепления необходимо ставить с шагом не более метра. Оптимальное расстояние – 0,6 метра.

• После сооружения конструкции над горловиной дымохода устанавливается колпак.
• Труба изолируется от стены здания, например, базальтовым волокном. Это необходимо, чтобы при нагревании дымоход не передавал часть своего тепла стене и не разрушал ее этим.

Как дымоход монтируется через деревянную стену

Особенность обустройства прохода дымохода сквозь деревянную стену – труба должна быть обложена пожаробезопасным материалом, таким как:

• Асбест.
• Кирпич.

Это необходимо, чтобы:

• Предупредить рассыхание дерева.
• Соблюдать правила техники пожарной безопасности.

Эти правила позволяют использовать дымоход достаточно долго, а цена затрат на последующие ремонты будет минимальной.

Дымоходы в деревянном доме

Монтаж дымохода внутри дома производится с использованием двухконтурных систем дымоходов.

При этом:

• Оптимальный вариант – вертикальное расположение дымохода, состоящего из одной прямой длинной трубы, без всяких геометрических отклонений.
• В составе такой системы:

1. шибер, применяется для регулирования тяги в дымоходе;
2. сама труба. Горловина ее накрывается защитным колпаком.

• Элементы крепления трубы размещаются с шагом один метр.
• Место прохода дымохода через металлочерепицу тщательно герметизируется защитным кожухом, что предотвратит попадание влаги на чердак дома.

Все нюансы вывода трубы для дымоотвода, как выводится трубка для кабеля через стену, показывает видео в этой статье.

Монтаж дымохода – очень ответственная процедура, требующая хорошей подготовки. От правильности установки дымохода, зависит его функциональность и эффективность всей системы отопления.
