Как закрепить кабель в штробе: фиксация под штукатурку

Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.

Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.

Содержание

• Разметка
• Что нужно для штробления
• Монтаж кабеля
• Закрепление проводки

Разметка

Перед штроблением сделайте разметку

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

Насадка штробер

После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Штроборез

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

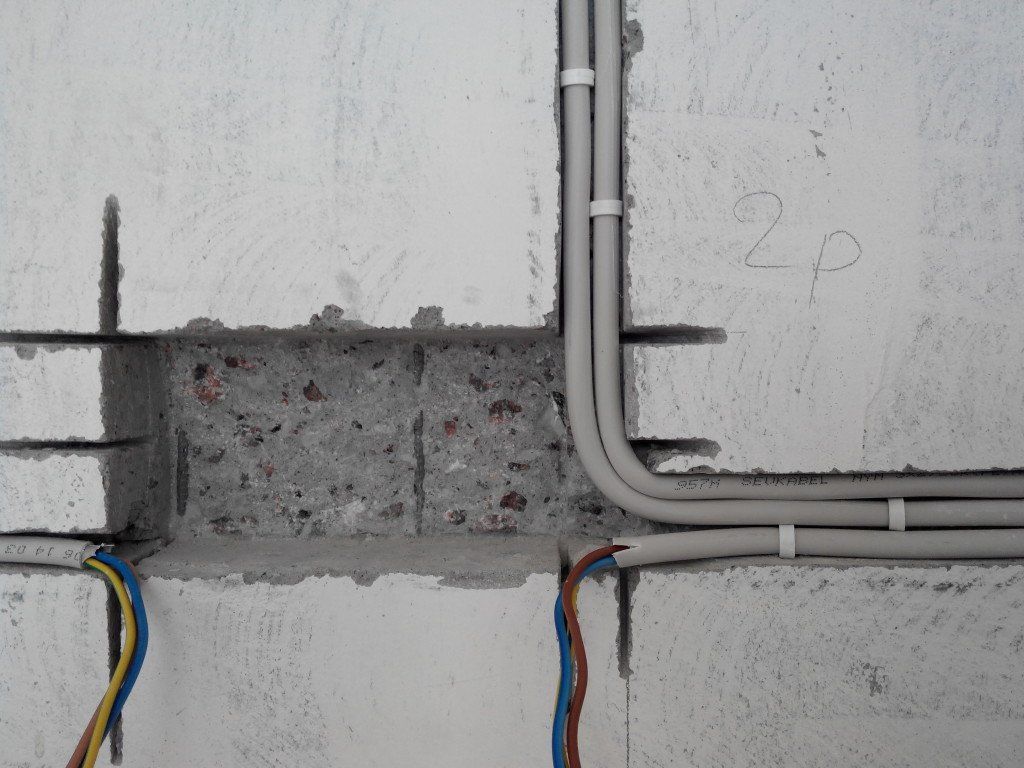

Монтаж кабеля

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на следующей схеме.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

Статьи по теме:

особенности крепления, дюбель-хомуты и дюбель стяжки

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Содержание

1. Общие правила крепления кабеля в штробе
2. Чем крепить провод в штробе
3. Алебастр
4. Дюбель-хомуты
5. Дюбель-стяжки
6. Дюбель-клипсы
7. Кабельные стяжки под дюбель
8. Пластиковый дюбель под стяжку
9. Алюминиевые пластины
10. Крепеж для упорядочивания пучка проводников
11. Самодельные приспособления
12. Как укладывать провод
13. Закрытая технология
14. Использование открытого способа

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

• основная задача крепления – обеспечение надежности фиксации без провисаний;
• на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
• винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
• крепление производится с максимальным расстоянием между точками 50 см;
• укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
• провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;

• при наличии натяжного или подвесного потолка штробление не производится;
• для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

• Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
• Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
• Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

• Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
• Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
• Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.

• Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

• стяжками – дюбельными или монтажными площадками;
• клипсами под размер сечения;
• на подвесы или внутрь профилей потолка из ГКЛ;
• в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

• кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
• специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
• скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

элементы крепления, дюбельные зажимы и дюбельная стяжка

Пазы – это пазы, выполненные в стенах. Применяются для прокладки электрических и инженерных сетей. Закрепить провод в штробе необходимо, чтобы уберечь его от механических повреждений, сохранить эстетику интерьера. В сплошных и полых поверхностях специальными инструментами делаются отверстия, а кабель фиксируется несколькими способами.

Содержание

1. Общие правила крепления кабеля в штробе
2. How to fix the wire in the strobe
3. Alabaster
4. Dowel clamps
5. Dowel-ties
6. Dowel clips
7. Cable ties for dowels
8. Plastic dowel for screed
9. Aluminum plates
10. Fasteners for organizing the conductor bundle
11. Самоделки
12. Как прокладывать провод
13. Закрытая технология
14. Открытым способом

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от вида прокладки (открытая или закрытая) и типа основания

Правила техники безопасности гласят, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в прочный металлический ящик. Специалисты дают несколько универсальных рекомендаций:

• основная задача крепления – обеспечить надежность фиксации без провисания;
• на поворотах дорожки крепления можно снимать на 5-10 см от места изгиба;
• шурупы, саморезы и дюбеля затягиваются до упора – так выступающая головка не повредит теплоизоляционный слой;
• крепление осуществляется с максимальным расстоянием между точками 50 см;
• укладка делается строго по вертикальной или горизонтальной линии, приклад маскируется;
• проволоку перед оштукатуриванием располагают так, чтобы она не мешала нанесению покрытий;

• при наличии натяжного или подвесного потолка резка не выполняется;
• Для установки используйте дрель, перфоратор, молоток и отвертку.

Подача кабеля может быть свернута в кольцо.

Как закрепить провод в штробе

После подготовительных работ нужно будет подумать, как надежно закрепить провод, проложенный в штробе. Есть несколько методов.

Алебастр

Подготовка проволоки к креплению алебастром

Смесь гипсовая строительная применяется при необходимости закрепления проводки в бороздах. Алебастр хорошо выдержит минимум кабелей с мягкой изоляцией. Состав наносится небольшими порциями. Недостаток этого метода заключается в быстром схватывании смеси, поэтому ее нельзя приготовить в большом объеме.

Зажимы для дюбелей

Зажимы для дюбелей

Продукция выпускается черного и белого цвета для кабелей диаметром 19-15 мм, 5-10 мм и 11-18 мм. Застежка из полиамида диаметром 6 мм представляет собой петлю с защелками на нижних концах. Перед использованием дюбель-хомутов потребуется перфоратором сделать паз, установить крепеж и зафиксировать проводку. Недостатком данной технологии является строгий подбор диаметра троса к размеру дюбелей-хомутов.

Дюбель

Изделие в виде дюбель-гвоздя в сочетании с кабельной стяжкой изготовлено из самозатухающего пластификатора. Дюбель-стяжки оснащены разъемными и неразъемными замками. В первом случае мастер может добавлять или удалять провода. Применяется для открытой и скрытой прокладки одиночной или пучковой кабельной линии на кирпичных, бетонных и других поверхностях.

Для крепления провода дюбелем-стяжкой потребуется вставить стяжку в просверленные пазы и зафиксировать ее распорным штифтом. Кабель прокладывается в открытом изделии. Галстук натянут.

Зажимы дюбельные

Подходит для открытой прокладки коммуникаций по гипсокартону или для ретро-отделки. Крепеж представляет собой изогнутую пластиковую планку с эластичными ответвлениями на концах. Эти элементы удерживают фиксатор. Клипсы подходят для крепления плоского или круглого проводника небольшого сечения (телевидение, телефон, подключение к Интернету).

Установка дюбельного зажима проста. Вам нужно будет просверлить нишу необходимого диаметра, вставить в обойму жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают работе.

Кабельные стяжки для дюбелей

Кабельные стяжки для дюбелей

Модификации в виде резьбового дюбеля и стяжной пластины. Элемент из негорючего пластика или нейлона легко крепится к газобетонным, деревянным, кирпичным или бетонным стенам. Совместимы с шурупами, шурупами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо сделать отверстие под диаметр крепежа. Сначала ставится дюбель, затем совмещается полость в стяжке и основании. Затем забивается и прикручивается стяжка-площадка, а по готовой трассе укладываются провода.

Дюбель пластиковый для стяжки

Дюбель пластиковый для стяжки

Дюбели стяжные полиамидные с прямоугольной головкой позволяют без проблем закрепить провод. Элемент нужно будет забить, а затем протянуть через головку проволоку. Он будет надежно и прочно зафиксирован в штробе.

Алюминиевые пластины

Чаще всего используются тонкие металлические полоски. Несколько тросов скручиваются пластиной, которая затем просверливается и крепится к дну паза на дюбель-гвоздях.

Лента протыкается исключительно по центру, и поверх нее укладываются кабельные ленты. После размещения проводки концы коробки загибают.

Крепления для организации жгута проводов

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, где необходимо провести освещение, интернет, подключить ПК. Специальные держатели проводов исключают отверстия от гвоздей и шурупов, позволяют быстро переносить коммуникации. Есть несколько видов:

• Кабельный зажим с двусторонней клейкой лентой сзади. Подходит для установки проводов на мебель или пластиковые панели.
• Место установки. Чтобы зафиксировать проволоку, сначала закрепите площадку липкой частью. Пучок крепится к отверстиям стандартной стяжкой.
• Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Их используют, если нужно закрепить провода к потолку.

Лотки можно использовать в контакте с горючими материалами.

Самоделки

Самодельные приспособления для крепления проводов

Если под рукой нет специализированного крепежа, домашние мастера используют подручный материал:

• Дюбели или гвозди. Крепление производится до начала укладки проводов. В центр куска телефонного кабеля вбивается дюбель или гвоздь, а другой прикручивается.
• Гофрированный шланг. Вам понадобится кусок длиннее, чем ширина линии. Гофрированный шланг слегка сжимается и помещается в канавку. Крепеж можно снимать по мере нанесения штукатурного слоя.
• Перфорированные полоски. Технология подходит для хрущевок и предусматривает фиксацию сегментов с перфорацией дюбелями поперек трубы. Таким способом можно прикрепить пучки проводов.

• Скобы для оцинкованных листов. Нарежьте материал на полоски толщиной 1 см и загните скобы. Изделия подходят для крепления кабелей к стенам и потолкам. Их располагают с шагом 50-80 см и крепят гвоздями.

Самодельный крепеж прост в изготовлении, экономит средства на покупку специальных расходных материалов, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Способ прокладки провода

Швеллеруют поверхность перед прокладкой кабеля. Работают перфоратором со специальной насадкой-штробером в виде изогнутой лопаты с желобком. Стандартная лопатка также обеспечивает глубокое покрытие. Прорези на нужную глубину можно сделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление троса методом закрытой проводки

Чаще всего разводка в штробе осуществляется скрытым способом. Штробу организуют, если комната еще не отделана.

Кабельные изделия могут быть закреплены:

• стяжки — дюбельные или монтажные подкладки;
клипсы
• по размеру сечения;
• на подвесах или внутренних потолочных профилях из гипсокартона;
• в лотках при укладке нескольких пакетов.

На этапе ремонтных работ провод можно прокладывать внутри стен, пола или потолка.

Открытым способом

Открытая проводка в кабельном канале

Крепление проводов должно осуществляться таким образом, чтобы сохранить эстетический вид отделки. Для этого есть несколько приемов:

• кабель-каналы — пластиковые лотки, закрепляемые по поверхности стены;
• специальные плинтусы – фактура под дерево прекрасно впишется в интерьер;
• скобы и зажимы — устанавливаются степлером, окрашены в тон проводки.

Открытая проводка подойдет для помещений лофт, ретро или прованс.

После укладки кабеля со штроб полностью удаляют пыль и мусор, проходят по ним специальной грунтовкой. Дождавшись полного высыхания продукта, штробы нужно оштукатурить, а через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки при отделке и эксплуатации.

Поиск и устранение неисправностей светодиодов — проблемы с проводкой и проводкой

БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
Заказы, отправленные в пределах континентальной части США * Негабаритные предметы

Электронная почта 775-636-6060M-F 7:30–16:00 PST

Домашняя | Руководство по устранению неполадок со светодиодами | Устранение неполадок со светодиодами — подключение

Ошибки при подключении являются наиболее распространенными из всех проблем со светодиодным освещением. Как правило, если ваши светодиодные фонари просто «не работают», это происходит не потому, что продукты неисправны, а из-за основной ошибки или недосмотра проводки. Если у вас возникли проблемы с запуском чего-либо в вашей светодиодной установке или ваше освещение нестабильно, просмотрите это руководство по устранению неполадок, чтобы получить некоторые советы по решению вашей проблемы.

Если вы уверены, что ваша проводка исправна, прочитайте наше руководство по устранению неполадок мультиметра с советами по проверке входа и выхода вашего светодиодного источника питания.

1.) Неправильная проводка или обратная полярность

При устранении неполадок в проводке вашей светодиодной установки важно дважды и даже трижды проверить каждое соединение, даже самые опытные электрики могут допустить простую ошибку в проводке. Убедитесь, что ваши провода открыты и соприкасаются с правильными проводами или портами на ваших продуктах светодиодного освещения. Если у вас есть перекрещенные или соприкасающиеся провода, существует риск поражения электрическим током или повреждения устройства. Щелкните изображение справа, чтобы проверить распространенные цвета проводов и убедиться, что при подключении соблюдается правильная полярность. Если вы не уверены в полярности ваших проводов, используйте мультиметр для проверки.

2.) Ослабленные или засоренные провода

Очень распространенной ошибкой при подключении, которую легко упустить из виду, является возможность ослабления или засорения проводов в вашей светодиодной установке. Как правило, если ваши источники света просто не работают или вам не хватает цвета в вашей системе RGB, дело обстоит именно так. Если ваши провода не зачищены достаточно далеко или вы слишком глубоко вставляете их в разъем, это создаст иллюзию надежного соединения, когда на самом деле соединения нет вообще, разъем только зажимает покрытие провода из ПВХ. См. рисунок справа для иллюстрации этого примера. Вот почему важно дважды и даже трижды проверить свои электропроводки, потому что даже если провод выглядит так, как будто он подключен, это может быть не так.

3.) Изношенные или перекрывающиеся провода

Изношенные или перекрывающиеся провода — еще одна распространенная ошибка при подключении. Если вы не используете чистые и прямые провода, то, вероятно, рано или поздно у вас возникнут проблемы с проводкой. Все, что требуется, — это касание одной жилы провода другого провода или проводящей поверхности, чтобы подвергнуть вашу светодиодную установку риску короткого замыкания или смешанных цветовых эффектов.

При работе со светодиодными модулями убедитесь, что конец цепочки модулей не касается оголенных проводов. При пайке убедитесь, что ваши провода чистые и прямые и никогда не касаются друг друга, и убедитесь, что вы никогда не перегружаете разъем провода, который предназначен для ввода одного провода.

4.) Проблемы с проводкой при падении напряжения

Падение напряжения является очень распространенной проблемой при установке светодиодов, и все это связано с расположением проводки. Если вы испытываете падение напряжения, это, скорее всего, связано с тем, что вы подключили свою светодиодную установку к последовательному, а не параллельному соединению. Подумайте о параллельном соединении, когда каждая 10-20-футовая секция ваших светодиодных фонарей работает независимо от источника питания, а не связывает их в одну серию. Параллельные соединения всегда обеспечивают наиболее равномерную и стабильную мощность освещения благодаря меньшему падению напряжения при меньшем количестве последовательных соединений.

См. иллюстрации в нижней части этого руководства для визуального ознакомления с разницей между двумя типами соединений.

DO

DO Используйте многожильный провод

Многожильный провод обеспечивает более тесный контакт, что снижает падение напряжения и потери мощности. Плохие соединения могут лишить систему значительной части производимой энергии. Многожильный провод будет сжиматься и сплющиваться, что увеличивает площадь контакта. Это снижает падение напряжения и минимизирует нагрев в месте соединения.

НЕОБХОДИМО использовать чистые прямые провода

Чистые и прямые провода важны для любой установки светодиодов. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы держать их вместе и знать, что вы получаете достаточный контакт в ваших соединениях.

DO Используйте термоусадку или используйте разъемы

При соединении двух проводов всегда лучше использовать соответствующие разъемы проводов или спаять провода вместе и применить термоусадку для защиты. Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы соединители были изготовлены для используемого провода и надежно закреплены.

НЕОБХОДИМО Использовать разветвители проводов

Распространенной ошибкой, которую совершают люди при подключении светодиодных осветительных приборов, является попытка упростить установку путем втыкания 10 проводов в гайку для проводов или разъем типа «феникс». Вместо этого лучше использовать несколько разветвителей проводов, клеммных колодок или спаять провода вместе, чтобы разделить провода, а не пытаться перегрузить разъем провода, что может привести к серьезной пожарной опасности.

НЕОБХОДИМО использовать параллельные соединения

При установке больших светодиодных установок или установок с большим количеством проводов, идущих в несколько мест, необходимо подключить светильники параллельно контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном соединении, когда ваши светодиодные фонари независимо возвращаются к источнику питания, или протяните домашний провод к источнику питания и вставьте его в этот провод в разных местах проводки. Проверьте мультиметром, чтобы проверить падение напряжения.

НЕ ЗАПРЕЩАЕТСЯ

НЕ ИСПОЛЬЗУЙТЕ одножильный провод

При использовании одножильного провода в системе низкого напряжения вы заметите, в лучшем случае, что у вас будет три небольших контактных участка между одножильным проводом и соединением устройства при использовании типичного завинтить клемму. Это также относится к силовым распределительным блокам или проволочным гайкам, где у вас есть только две контактные площадки, которые могут вызвать нагревание.

НЕ перетирайте провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете получить многочисленные проблемы с проводкой. Во-первых, вы заметите падение напряжения, если только несколько пар многожильного провода имеют электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ ОСТАВЛЯЙТЕ оголенными места сращивания проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять незащищенными соединения проводов. Если оставить места соединения оголенных проводов открытыми, это может привести к короткому замыканию и возгоранию. Всегда используйте надлежащие соединители проводов и никогда не оставляйте оголенные соединения проводов открытыми.

НЕ перегружайте разъемы проводов

Перегрузка разъемов проводов является наиболее распространенной ошибкой при установке светодиодных осветительных приборов. Если в разъеме, предназначенном для одного провода, слишком много проводов, это может привести к серьезным проблемам с пожарной опасностью, если произойдет короткое замыкание или провода начнут дуговать. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

В первый раз последовательные соединения светодиодных установщиков кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения у следующего в ряду.
