Монтаж стен из сэндвич панелей: алгоритм установки, тонкости и нюансы процедуры

Монтаж сэндвич панелей

Правильный монтаж сэндвич-панелей это один из решающих факторов, определяющих прочность и долговечность здания. Поэтому большое значение следует уделять не только качеству самих сэндвич-панелей, но и сопутствующих материалов – доборных элементов и комплектующих. И, главное, процесс должен быть выполнен квалифицированными специалистами, ведь ошибки могут привести к негативным последствиям и повреждениям конструкции. Сэндвич-панели используют для сооружения стен и кровли быстровозводимого здания. Каждая разновидность работ имеет свои особенности. Покупая сэндвич-панели следует изучить тех. документацию, где указаны узлы крепления, типы доборных элементов и способы применения комплектующих.

Технология монтажа – основные этапы:

• Сборка и установка металлоконструкции
• Подготовка металлического каркаса – металл очищается от коррозии, и затем на его поверхность наносится алкидная грунтовка
• Выполнение уплотнительной слоя-подкладки с помощью самоклеющейся уплотнительной ленты
• Монтирование стен начинается от цоколя или от угла, внутрь замка наносится силиконовый герметик
• Монтирование кровли начинается от свеса к коньку, сэндвич-панели соединяются внахлест.
• Установка доборных элементов

Подготовительные работы

Следует закончить все работы по возведению каркаса здания, грунтовку и окраску металлоконструкции. Нанесите отметки на местах крепления к колоннам. Перед началом работ необходимо расчистить строительную площадку под выгрузку панелей, которые потом следует расположить на специально приготовленной прокладке из дерева, пенопласта или полистирола. Затем — вскрыть упаковочную пленку с пачки сэндвич-панелей. После удаления пленки, осмотрите замки панелей на предмет наличия излишек утеплителя. При их наличии, излишки утеплителя удалять скребком.

Используемый инструментарий

Для нарезки используют следующие инструменты:

• Циркулярная пила по металлу
• Ленточная пила по металлу
• Электрический лобзик
• Электрические ножницы по металлу

Запрещается использовать углошлифовальную машину (болгарку) и другие инструменты и способы, предполагающие сильное температурное воздействие. Такой сильный нагрев металлического листа облицовки приводит к разрушению клея и нарушению сцепления утеплителя с металлом, и, следовательно, к постепенной коррозии и нарушению прочности.

Подъем сэндвич-панелей осуществляется с использованием механических или вакуумных захватов (вакуумных присосок). Применяя механический захват-струбцину,панель можно поднимать горизонтально. Захваты типа «Майна-Вира» поднимают панель в вертикальном положении.
Большим плюсов вакуумных захватов является быстрота крепления сэндвич-панели; они позволяют осуществить крепление менее чем за десять минут. Они стоят дороже механических, но работать с ними гораздо удобнее. Используя вакуумные присоски следует снять пленку в местах крепления. Полностью снимать всю пленку нет необходимости, можно сделать это после окончания монтирования. Зафиксированную панель поднимают с помощью крана или лебедки.

Список необходимого оборудования и строительных материалов:

• Шуруповерт
• Мягкие стропы
• Механические или вакуумные захваты
• Ножницы по металлу
• Герметик
• Уплотнительная лента
• Самонарезающиеся шурупы для сэндвич-панелей
• Самонарезающиеся шурупы для доборных элементов
• Уровень
• Ножовка
• Доборные элементы

Монтаж стеновых сэндвич-панелей

Монтаж стеновых панелей делают следующими способами: вертикальным и горизонтальным. При выборе горизонтального способа установку следует начинать от фундамента; при выборе вертикального – от угла здания. При необходимости между фундаментом и панелью используют слой изоляционного материала и герметик. Для термоизоляции и адгезии сэндвич-панелей к металлоконструкции на колонны каркаса нужно установить полиуретановую уплотнительную ленту.

Горизонтальный способ обеспечивает прочное соединение замков под весом панелей. При таком монтаже сэндвич-панели крепятся саморезами по длине вдоль стен конструкции. Устанавливая панель, следует плотно прижать ее к каркасу, не повреждая при этом полимерного покрытия, затем проверить по уровню.

Вертикальный монтаж лучше всего подходит для зданий с высотой стен до 6 метров. В этом случае стеновые сэндвич-панели крепятся в районе цоколя и крыши. Особенность таких работ в применении специальных прижимных устройств для обеспечения стыковки смежных панелей, в случае использования панелей большой длины и, соответственно, массы. Категорически воспрещается подгонять стыки при помощи ударного воздействия.

Монтаж стеновых панелей: вертикальный и горизонтальный. При выборе горизонтального способа установку панелей следует начинать от фундамента; при выборе вертикального – от угла здания.

Соединение замков стеновых сэндвич-панелей должно быть очень плотным. При неблагоприятных температурных колебаниях рекомендуется закладывать герметик внутрь замка для исключения нарушения теплоизоляции. В условиях сурового северного климата герметик закладывается с внутренней и наружной части замка.

Остались вопросы? — Закажите консультацию специалиста по строительству!

Оставьте ваш номер телефона и мы перезвоним в течение 2 минут!

Нажимая на кнопку, вы соглашаетесь с Правилами обработки персональных данных

Поперечный стык панелей уплотняется с помощью изоляционного материала. Для сэндвич-панелей с мин.ватой используется минеральная вата; для сэндвич-панелей с ПСБ-С используется минеральная вата либо монтажная пена. Технологический шов при этом должен быть не менее 20 мм и по окончанию монтажа закрыт доборными элементами.

Монтаж кровельных сэндвич-панелей

Монтаж кровельных сэндвич-панелей должен проводиться при уклоне крыши не более 7°. Поднимать кровельные сэндвич-панели на всю высоту здания это основная сложность в монтаже кровле. Ведь кровельные панели чаще толще и тяжелее стеновых, наполнитель в них имеет большую плотность. Очень важно следить за тем, чтобы при поднятии сэндвич-панелей не был поврежден замок. В крайнем случае разрешается использовать поддон на стропах в том случае, если в перечне оборудования нет механических или вакуумных захватов. Следите за целостностью полимерного покрытия – после его порчи сталь становится восприимчивой к коррозии, что в последствии может привести к необходимости замены панели.

Продольное закрепление саморезами кровельных панелей происходит в ребра жесткости для минимизации разгерметизации замков. При поперечном закреплении саморезы закручиваются в промежутке пятидесяти миллиметров.

Перед монтажом внимательно осмотрите замки. Внутри замка не должно быть излишков утеплителя. Для большей плотности посадки замка излишки наполнителя уберите с помощью скребка, если это необходимо. После поднятия, панели начинать устанавливать от свеса к возвышению крыши, сначала соединить замки и только вслед за этим укладывать следующий ряд. В процессе укладки наносить герметик на замки. Край первой панели выравнивается по стене здания; расстояние свеса проверяется согласно проекту. Продольное закрепление саморезами кровли происходит в ребра жесткости для минимизации разгерметизации замков, поэтому следует учитывать высоту волны при выборе длины саморезов. При поперечном закреплении саморезы вкручиваются в промежутке пятидесяти миллиметров друг от друга.

Монтаж доборных элементов

По окончании всех работ с монтированием сэндвич-панелей можно начинать монтаж доборных элементов. Они позволяют продлить срок службы строения, спрятать уязвимые коррозии места и декорировать фасад здания. Установку компонентов нужно начинать снизу, с цокольных доборных элементов и отливов. Потом монтаж может производиться в любой последовательности, самым важным остается герметичность закрытых щелей и стыков. При установке элементов используйте герметик для их внутренней обработки. Крепятся доборные элементы к конструкции из сэндвич-панелей с помощью специальных самонарезающихся шурупов. Для сохранения дизайна и расцветки применяют саморезы, крашенные в такой же цвет как и панели.

Технология монтажа сэндвич-панелей: пошаговая инструкция

Сэндвич-панели – полностью готовый к монтажу конструктивный элемент быстровозводимых зданий. Монтаж панелей может осуществляться в разных погодных условиях, за короткое время и с минимальными расходами. Главное — соблюдение технологии, благодаря чему строительные работы будут успешно завершены.

Шаг первый: доставка, выгрузка и хранение сэндвич-панелей

Ограждающие конструкции, называемые сэндвич-панелями, относятся к разряду универсальных строительных материалов. Они успешно используются для возведения торговых и логистических центров, складов, гаражей, помещений для скота и птицы.

Эти блоки обладают отличными качествами, такими как:

• экологическая безопасность;
• долговечность;
• устойчивость к огню;
• изоляцией звука;
• низкой теплопроводностью.

Но главным их достоинством является простота и быстрота сборки. Однако качественный монтаж сэндвич-панелей с минеральной ватой или пенополистиролом зависит от многих факторов. Их важно соблюдать, начиная с момента, когда готовая продукция отпускается производителем и отправляется на объект строительства.

Для доставки используется транспорт с погрузочной платформой. Упаковки панелей (пакеты) размещаются на ней так, чтобы по ширине они не выступали за ее пределы. Выступ за габариты платформы по длине допускается не больше, чем на 1 м. Погрузка пакетов делается не больше, чем в два яруса.

Выгрузка и складирование продукции проводится на ровной площадке, с покрытием. Упаковки блоков выгружаются с помощью крана. Под груз подводятся полосы стального профиля, к которым крепят стропы. Они расположены так, чтобы нагрузка была равномерной и не возникало перекосов. Сверху на панели кладут деревянные распоры, большие по размеру. Они защитят верхние листы продукции от повреждения при выгрузке.

Сохранение плоскостных габаритов важно, потому что успешная технология монтажа сэндвич-панелей зависит от целостности блоков и всех их пропорций.

После выгрузки пакеты устанавливают на деревянные подкладки, горизонтально. Для защиты от осадков материалы накрывают брезентом, а не полиэтиленом. Он будет пропускать лишнюю влагу и защитит от дождя и снега. Чтобы не повредить поверхность панелей, но ним нельзя ходить, на них ничего не ставят и их хранят в строго горизонтальном положении.

Шаг второй: подготовка к монтажу сэндвич-панелей

Перед началом работ пакеты освобождают от полиэтиленовой упаковки. К тому моменту, когда начинается монтаж стеновых сэндвич-панелей или ограждающих конструкций крыши, все работы по установке и фиксации вертикальных и горизонтальных несущих конструкций, а также их элементов, должны быть завершены. Они должны соответствовать вертикальным и горизонтальным стандартам, и находиться в одной плоскости. Это важно для того, чтобы при креплении блоков не возникали искажения плоскостей и нарушения целостности их соединения.

Подъем изделий на высоту для крепления выполняется с помощью специального пневматического захвата. Этот способ защищает поверхность блоков от повреждений.

Если такого устройства нет под рукой, его заменит пара струбцин, которые закреплены на коромысле, которое подвешено на монтажных стропах. Фиксация изделия делается вручную.

Монтаж осуществляется по проекту, который предусматривает, что панели будут целиком использованы при строительстве. Но иногда возникает нужда разрезать их на части. Для этого рекомендуется использовать:

• консольную пилу;
• электролобзик;
• ножницы.

Первые два устройства должны быть с пилками, имеющими мелкие зубья с коротким шагом. Благодаря им срез будет ровным, без разрывов, он не повредит защитный слой и краску. Во время резки опилки сразу удаляют.

Категорически запрещено пользоваться режущим инструментом абразивного типа (болгарки). Он разрушает защиту, рвет металл и оставляет «накипь» из мелкой стружки. Работы по подрезке панелей ведутся на специальном столе с мягким покрытием.

Больше об инструментах и приспособлениях для монтажа читайте:

• Инструменты и захваты для подъема и монтажа сэндвич-панелей

Шаг третий: подбор и использование крепежных изделий

Технология монтажа сэндвич-панелей предусматривает, что фиксация изделий делается только к металлу. Навешивать панели прямо на кирпичные или бетонные стены не рекомендуется, это неправильно.

В качестве крепежей используют самосверлящие болты, снабженные резиновым уплотнителем. Это нужно, чтобы защитить отверстие от попадания в него дождевой воды, снега, пыли и грязи.

Длина болтов подбирается, исходя из суммы толщины панелей и характеристик металлоконструкции. К полученной сумме добавляют еще 5 мм в качестве «запаса». А количество болтов, нужных для фиксации одного блока, рассчитывают исходя из того, что для монтажа нужен 1 крепеж на 1 кв. м.

Для работы с саморезами кроме оборудования для их завинчивания будет нужен молоток и кернер. Это облегчит работу и позволит избежать ошибок при разметке. Крепежи ввинчивают под прямым углом к поверхности несущей конструкции. Отклонение от этого показателя не допускается, это нарушит технологию и может стать причиной обрушения плит.

Для того, чтобы фиксация делалась качественно, на колоннах или несущих конструкциях делаются отметки, которые показывают верх и низ каждой панели. Такие же отметки делают в местах, где будут оконные и дверные проемы, а также технологические отверстия. При этом учитываются размеры панели, зазор между ними и замком.

О том, как правильно подобрать крепление, читайте:

• Саморезы для сэндвич-панелей по металлу и бетону: длина, диаметр, таблица разрушающих нагрузок

Шаг четвертый: монтаж стеновых ограждений

Инструкция монтажа сэндвич-панелей предусматривает несколько основных действий. Первое: подача изделия к месту крепления. Для этого используют струбцины или вакуумный захват. Отметки на панели совмещают со значками на колоннах.

Отметим, что расстояние между торцами плит, а также между плитой и цоколем, крышей или стенами из другого материала не превышает 30 мм.

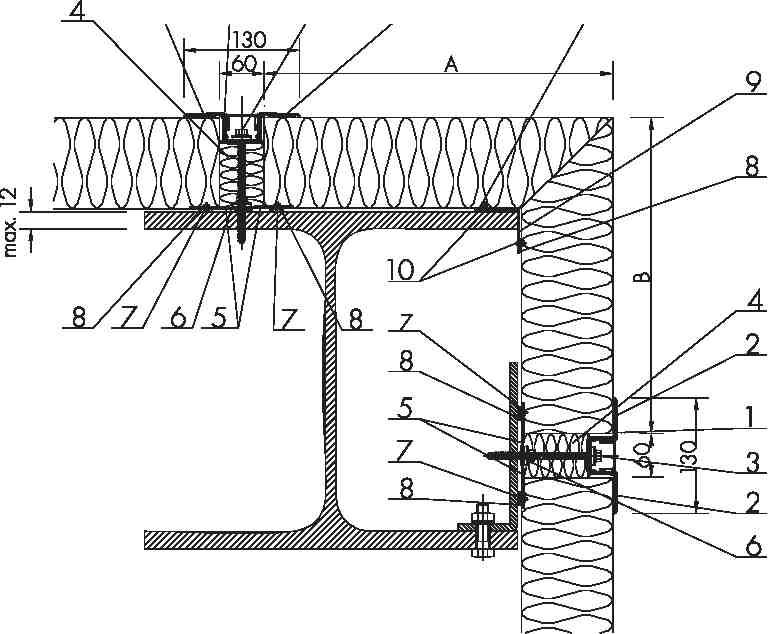

Следующее действие — монтаж стеновых сэндвич-панелей. Его начинают с цоколя. Уровнем выверяют соответствие блока горизонтали и вертикали. После этого кернят метку под отверстие и высверливают болт. При этом расстояние от верхнего и нижнего края не должно быть меньше 100 мм. Отступ от вертикального стыка составляет не более 50 мм. Для крепления угловых секций нужно не менее 5 крепежей.

Между плитой и опорной конструкцией располагается прокладка из термически устойчивого материала. Торцы панелей покрывают в местах стыков бутилкаучуковой лентой. Силиконовые герметики недопустимы по технологии.

После того, как все саморезы ввинчены, нужно удалить прокладки и переходить к фиксации следующего блока. Операция повторяется до завершения кладки всей горизонтальной поверхности.

Торцы панелей закрываются специальными термостойкими прокладками по ширине изделия. В узловых соединениях используют доборные элементы.

Шаг пятый: укладка покрытия кровли

Монтаж кровельных сэндвич-панелей начинается с первого от края крыши ряда. Важно учесть, что должен быть сделан свес, размером не меньше 300 мм, если другое не предусматривается проектом. Для этого срезают часть металлического листа и удаляют минеральную вату. Она не должна выступать за стену.

Первую панель ставят «открытой» волной по направлению к торцу объекта. Ее понимают при помощи описанного выше приспособления и кладут параллельно стене. Если линию не удастся выдержать, край кровли получится ступенчатым.

Зазору между стыками делаются такими же, как и у стен, то есть в 1,5 мм. Для этого используют такие же приспособления.

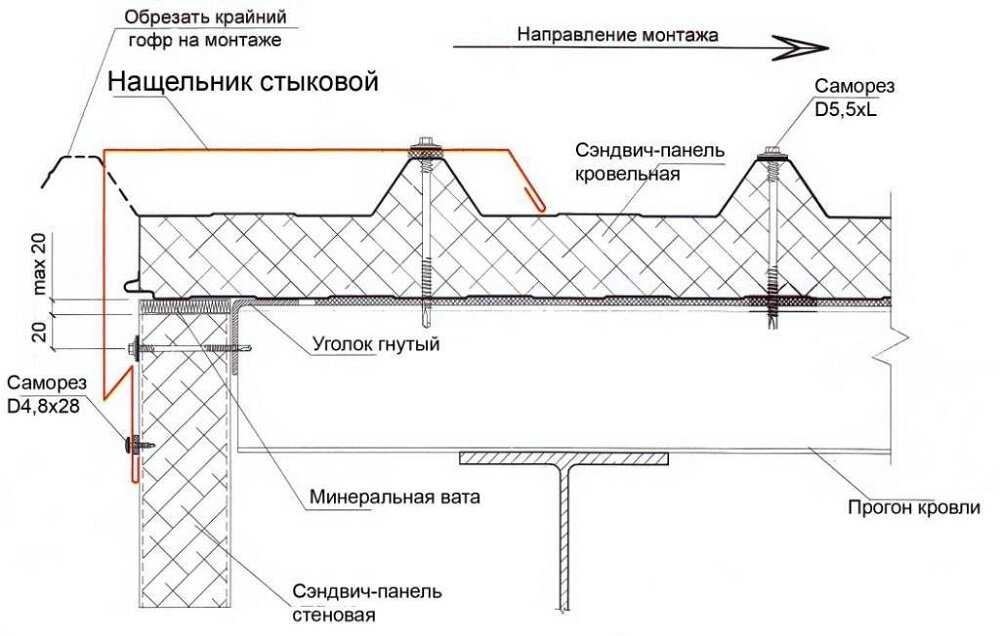

Порядок крепления также аналогичен описанному выше. Но по углам кровли крепеж делают 4 болтами из-за ветра. Для фиксации боковых сторон крыши берут по 3 самореза на одну прогонную панель.

Читайте подробнее:

• Кровля из сэндвич-панелей: технология монтажа, минимальный уклон, узлы примыкания

Работники, выполняющие установку ограждающих конструкций на крыше, обязаны носить специальную легкую обувь с мягкой подошвой. Грубые ботинки могут повредить декоративно-защитный слой панели.

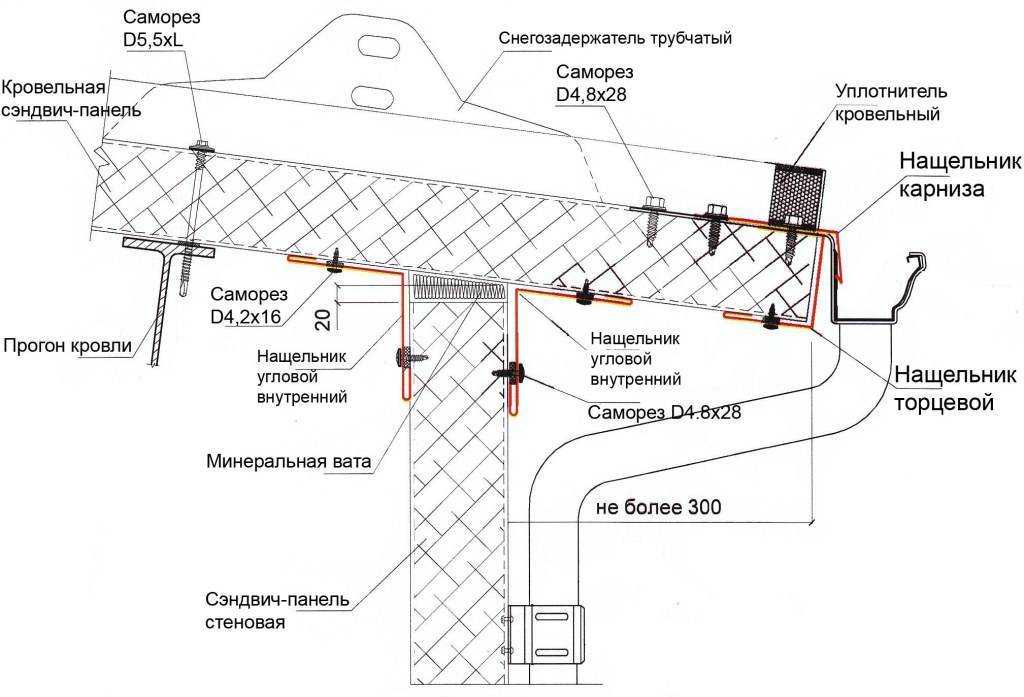

Завершает процесс сборки крепление отделочных и декоративных элементов. Для этого используют заклепки. По окончании работ с каждой панели аккуратно снимается защитная пленка, которая наклеена на ее поверхность. Также поверхность панелей очищают от пыли и случайных загрязнений мыльным раствором и мягкой тканью.

По вопросам приобретения качественных сэндвич-панелей и строительства БМЗ обращайтесь к менеджеру ООО «НТК»!
