Дымоход через стену — как правильно вывести

0

Устройство и установка дымохода через стену

5 (100%) голосов: 2

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

• Достоинства и недостатки дымохода через стену
• Установка
• Монтаж дымоотвода
• Основные правила установки
• org/ListItem»> Утепление наружного дымохода

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Выполняя вывод дымоход через стену вы получите преимуществ:

• дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
• монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
• не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
• сохраняется целостность кровли;
• выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

1. Обязательным условием для установки дымохода через стену является утепление труб.
2. Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
3. По словам специалистов у наружной газоотводящей трубы невысокая производительность.
4. Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Как бороться с конденсатом?

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

1. Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
2. Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
3. Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
4. Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.

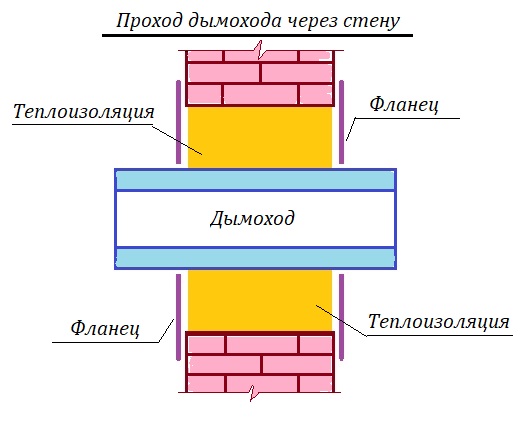

5. В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
6. Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
7. Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
8. Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
9. Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Зачем нужен искрогаситель на дымоход?

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Теги: выбор дымохода

Установка дымохода через стену | Феникс

• Главная
• Наш блог
• org/ListItem»>Дымоход через стену

Обычно установка дымохода через стену требуется в том случае, если система отопления оборудуется в уже построенном частном доме. Также аргументом в пользу вывода дымоходной трубы через стену (кирпичную, каркасную или деревянную) может быть экономия места или особенности конструкции здания, не позволяющие вывести ее вертикально через крышу. Существуют правила установки и определенные требования к наружной системе выведения продуктов горения, чтобы она могла эффективно и безопасно эксплуатироваться.

Как вывести дымоход через стену и особенности монтажа

Необходимо точно рассчитать диаметр и длину трубы, которые определяются мощностью котла (или другого отопительного прибора), а также учитываются другие параметры. Неверный расчёт диаметра и длины дымохода приводит к плохой или избыточной тяге, большому перерасходу топлива и другим негативным последствиям

Выход дымохода в стену при монтаже с газовым котлом должен быть под углом 90 градусов и его необходимо делать строго горизонтальным. Другие отопительные приборы (печи, камины, котлы, буржуйки) позволяют использовать различные переходы и тройники, в том числе 45 градусов (входящие в базовый ассортимент компании «Феникс»).

Горизонтальный переход не должен быть длиннее одного метра, а его оптимальная длина составляет 60 см.

Все вертикальные конструкции должны быть строго перпендикулярны

Рядом с отверстием стены для дымоходной трубы не должно быть никаких коммуникаций.

Вне зависимости от материала изготовления стены, а тем более в том случае, если устройство дымохода осуществляется через стену деревянного дома, требуется неукоснительное соблюдение правил противопожарной безопасности. Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, нужно устанавливать на расстоянии 100-150 см друг от друга.

Преимущества монтажа дымохода через стену

Несмотря на то, что это не самый распространенный способ установки, у него достаточно плюсов:

• экономия пространства в бане, жилой комнате или другом помещении дома или предприятия;
• возможность установки на любом этапе строительства, а также после его завершения;
• простая схема установки;
• высокая пожаробезопасность;
• простота обслуживания.
• проблемы с тягой регулируются наружным дымоходом по высоте намного проще, при этом не затрагивается узел прохода трубопровода через стену и участок до отопительного прибора.

Можно использовать коаксиальные, одноконтурные (моно) или двухконтурные (сэндвич) модели. Неметаллические – одностенные кирпичные и бетонные – самые сложные в исполнении, а при подключении настенного 2-х или 1-контурного газового котла они в принципе не подходят, используются преимущественно при вертикальной конфигурации системы (через кровлю).

Сэндвич-дымоходы через стену от компании «Феникс»

Для производства сэндвич-труб используется коррозионностойкая нержавеющая сталь (Aisi 430, Aisi 409, Aisi 304, Aisi 310, Aisi 316, Aisi 321, пр), толщиной от 0,4 до 1 мм. Доступны диаметры от 100 до 1000 мм. Полная герметичность обеспечивается высокоточной TIG-сваркой швов. Толщина изоляционного слоя может составлять 30, 50 или 100 мм.

Он выполнен из базальтового волокна, обеспечивающего устойчивость к перепадам температур, образованию конденсата и сажи. Гарантия на изделия – до 15 лет.

Модульная конструкция, а также наличие большого ассортимента фасонных деталей (отводов, переходов, тройников и пр.) обеспечивает простой и быстрый монтаж. Установку системы отвода продуктов горения могут провести специалисты компании или надежные региональные подрядчики.

Новые публикации

19 янв 2023, 02:16

Герметизация печной трубы на крыше

Каждое здание, имеющее камин или любое другое отопление, оснащено дымоходным каналом на крыше

читать подробнее

19 янв 2023, 02:14

Можно ли делать дымоход зимой?

При возведении системы дымоудаления нет строгих требований к температурному режиму, поэтому установку можно производить . ..

читать подробнее

19 янв 2023, 02:12

Креозот в дымоходе

Во время горения древесины креозот образуется в печи при понижении температуры ниже 120 градусов Цельсия.

читать подробнее

19 янв 2023, 02:09

Что такое гильзование дымохода?

Это процесс, заключающийся в установке внутрь уже имеющегося дымоходного канала полимерного рукава

читать подробнее



установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал, из которого изготовлены трубы
  • Вариант №1 — Нержавеющая сталь с легирующими добавками
  • Вариант №2 — Черный металл для дымоходов
  • Вариант № 3 — Комбинированный дымоход сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как выбрать необходимый диаметр дымохода?
• Монтаж сэндвич-системы для дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – проходка потолка и стеновых перекрытий
  • Этап №3 – проход системы через кровлю
  • Этап №4 – укладка конструкция над крышей
• Что сделать, чтобы улучшить сцепление?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

10 90 циклы нагрева и охлаждения;

По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;

срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома

Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов

На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Особенности конструкции трубы

Зона начала сборки трубы

Детали изоляции дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимущества многослойного дымохода:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант № 1 — Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если у вас есть сомнения в честности продавца, возьмите с собой магнит — он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 — черный металл для дымоходов

Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль долго служит при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода-сэндвича.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Кроме вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, или длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его утечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 — проходные потолочные и настенные перекрытия

Даже то, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается располагать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попасть в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:

• неверный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой — без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.

чем залить потолочно-проходной узел кровли в бане? ППУ для сэндвич-дымохода и др., монтаж блока через перекрытие

1. Что это?
2. Кто они такие?
3. Строительные нормы
4. Что вы можете заполнить?
   • Базальтовая и минеральная вата
   • Керамзит
   • Минерит
   • Асбест
   • Глина и песок
5. Шаги установки
   • Подготовка
   • Монтаж

Блок прорезной (узел) — противопожарная вставка между трубой и стеной. Защищает стены от огня, когда они выполнены из горючих материалов (дерево, пластик), а также из нетермостойких блоков (типа пеноблоков или газоблоков).

Что это такое?

Устройство ППУ для дымохода в бане, в частности, для сэндвич-дымохода, который нагревается при непрерывной работе печи в течение нескольких часов или даже в течение всего дня (или ночи, в зависимости от графика работы бани), в свою очередь не перегревает стену, через которую проходит дымовой канал. Особенно используется в деревянных постройках и постройках из экспериментальных материалов. ППУ представляет собой квадратный или круглый отсек, в который заливается уплотнитель, плохо проводящий тепло из-за наличия в нем пористых структур. Стена или потолок, межэтажный или мансардно-потолочный потолок нуждаются в защите от высоких температур.

Модуль приобретается на специализированном строительном рынке — либо собирается самостоятельно мастером, разбирающимся в противопожарных технологиях.

При выборе изделия учитывают диаметр дымохода и расположение печи или котла отопления по отношению к потолку, чердаку или межэтажным перекрытиям.

Только соблюдая ряд правил безопасности при установке и эксплуатации, можно установить его правильно.

Какие они?

Проход через деревянный пол применяют в бане или сауне, всевозможных парилках, котельных или отсеках загородных и частных домов.

Кирпичная конструкция является частью стены или потолка, так как может быть дополнительно скреплена цементно-песчаным раствором. Со стороны будет казаться, что кирпичный дымоход представляет собой единое целое. Дымоход разрезается с помощью утолщения на проходе. Кирпичи укладываются в три ряда по высоте этого перехода. Нарушая эту технологию, вы не добьетесь наилучшей тяги, из-за чего помещение может задымиться, вплоть до пожара.

Переходная коробка также выполнена из жаропрочного гипсокартона. Для него заранее готовят минеральную вату или асбест. Устанавливаются перегородки из гипсокартона, а свободное пространство между ними и трубой заполняется высокопористым и негорючим утеплителем. Сверху после базальтовой минеральной ваты насыпается керамзит, проникающий во все оставшиеся свободные пространства, при этом утепление не пострадает, так как вата не сомнется и теплоудержание не ухудшится.

Стальной ящик изготовлен из нержавеющей стали. При этом в одной из его стенок прорезается отверстие — по диаметру наружной стенки сэндвич-трубы. Пустота заполняется керамзитом, базальтовой минеральной ватой или другими негорючими материалами.

СНиП

По ГОСТу в потолке или в стене вырезается квадратный проем площадью 1 м2, в него вставляется проходной блок. Расстояние в бане между балками потребуется равное 1 м, что бывает не всегда. Простой пенополиуретан делается в четыре раза меньше – квадрат со стороной полметра. Но правило установки простого ППУ не допускает использование трубы диаметром более 20 см. В местах соприкосновения по периметру ППУ на теплоизолятор наклеивается фольга со всех четырех сторон. Фольгированный утеплитель предотвращает нагрев древесины – слой фольги отражает тепло обратно.

Основное требование – металлический или кирпичный дымоход не должен нагревать стены и потолки выше 50°С. За это требование отвечает выписка из СНиП 41-01 в редакции 2003 года. Без потолочного перехода соблюсти это (непреложное) правило не получится. При отсутствии прямого контакта с нагретой трубой достаточно, чтобы печь разогрелась до значительных температур, например, до 500 градусов, чтобы деревянная конструкция, окружающая трубу, начала гореть. Это влечет за собой потерю прочности балок с последующим их разрушением. Для предотвращения этого необходим слой теплоизоляции, который не выгорит, когда дымоход будет находиться практически в раскаленном состоянии длительное время.

Для этого нужен плах, который создает преграду вокруг дымохода.

Чем можно заполнить?

Среди наполнителей на первый план выходят керамзит и минеральная вата. Однако они не ограничиваются заполнением пустого пространства. Некоторые утеплители, например, керамзит и минеральную вату, можно комбинировать без потери теплоудерживающих свойств проходного блока.

Базальт и минеральная вата

Проще говоря, минеральная вата – это почти то же стекловолокно, которое использовалось в холодильниках советского производства. Работа с ним небезопасна, так как требует использования респиратора, защищающего легкие рабочего при работе с волокном, стеклянная пыль от которого может вызвать силикоз. А вот минеральная вата, как и чистое базальтовое волокно, способна выдерживать нагрев до нескольких сотен градусов, не теряя при этом «взбитого» состояния. Но он способен слеживаться, при нагревании выделяет формальдегиды, которые, в свою очередь, относятся к веществам, вызывающим рак. Вата плохо переносит намокание – при этом теряются ее теплоизоляционные свойства.

Керамзит

Керамзитовый утеплитель значительно превосходит вату — после высыхания легко восстанавливает свои теплоизоляционные свойства. Недостатком является использование специальной тары, при некачественном утеплении может высыпаться. Безвреден, так как изготовлен из спеченной глины.

Минерит

Минеральная изоляция включает в себя цемент и опилки, «ароматизированные» минеральными добавками. Высокотемпературный — выдерживает нагрев до 600 градусов. Не выделяет канцерогенов.

Асбест

Хотя асбест получают в основном из природных минералов, он может вызывать, опять же, рак у людей, находящихся в помещении, где работает печь, дымоход которой закрыт от стены или потолка асбестовым наполнителем. Его опасное действие на здоровье человека достигается в основном ядами, пары которых выделяются при нагревании. Исключен из перечня материалов, применяемых в жилых домах, ограниченных к применению в металлургическом производстве в цехах, где применяется доменная печь. Это относительно безопасно, когда холодно.

Глины и пески

Глиняно-песчаные наполнители, уступая по теплоудержанию более современным композиционным и синтетическим материалам, занимают промежуточное положение между ними и твердыми материалами, обладающими, в свою очередь, хорошей теплопроводностью.

Глина и песок натуральны и безвредны, что доказано тысячелетним использованием их в качестве всевозможных наполнителей.

Ступени установки

При наличии между дымоходом и основными стеновыми материалами слоя негорючей и жаростойкой штукатурки более двух сантиметров, согласно ТУ, возможно уменьшение зазора между трубой и стену так, чтобы общий зазор ППУ не превышал 35 см. Но эта величина является необходимым минимумом, без которого не обойтись. Высота штукатурки должна быть не менее чем на 7 см выше слоя теплоизоляции. Размер отступа от трубы до стены со всех сторон может варьироваться в пределах 20-50 см. Утолщенные стенки режущего ящика позволяют уменьшить расстояние (но не ниже минимального) за счет дополнительной защиты от тепла нагретой трубы.

Самыми надежными материалами для короба считаются кирпич (можно взять огнеупорный, например, шамот), лист нержавейки, огнеупорные плиты или минеритовый наполнитель. Расстояние между стеной и кожухом должно быть не менее 1 см, то есть крепление ящика вплотную к нему запрещается.

Подготовка

На начальном этапе монтажа в стену или потолок врезают квадрат 1 или 0,25 м2 (или, если идет строительство в новом проекте, готовят). При сближенных балках и стропилах дополнительный деревянный короб изнутри облицовывается минеритом. Короб закрепляется на балках, затем в него устанавливается проходной блок. Крыша в идеале должна быть сделана полностью из негорючих материалов. Покрытие деревянных конструкций негорючими пропитками не защитит их от обугливания при еще нарушенных интервалах противопожарной защиты.

Установка

Пошаговое руководство по установке дымохода с втулкой выглядит следующим образом.

1. Сэндвич-труба позволяет снизить температуру внутренней трубы относительно внешней на 250°. Сэндвич-дымоход предотвращает образование конденсата внутри трубной конструкции.
2. На банную печь сначала укладывается одностенная труба, затем по достижении одного метра устанавливается переход на двустенную трубу. С двустенного дымохода можно перейти на сэндвич-дымоход с помощью соответствующего переходника.
3. Сам «бутерброд» «зашивается» в настенный или потолочный короб. Использование такой сложной схемы позволяет окончательно исключить перегрев трубы, идущей от топки к наружному (над сводом) участку, позволяя ей прослужить дольше. Исключено использование стыков на чердаке или на уровне стены/пола/кровли.
4. Не следует злоупотреблять строго горизонтальными участками труб. Чтобы тяга не ушла назад, рекомендуется использовать наклонные вверх, диагональные, а не 100% горизонтальные участки. Длина строго горизонтального участка не должна превышать 1 м. Использование более трех витков в дымоходе недопустимо.
5. На выходе недопустима жесткая фиксация трубы — сталь при нагревании расширяется.
6. Слишком близко расположенные балки, особенно деревянные, нуждаются в дополнительной защите минеритовым теплоизолятором.
   Проход через стену сэндвич дымохода: Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция
