Как проложить провод в стене в бетонной, кирпичной и стене из гипсокартона (схема)

Для прокладки осветительных и розеточных сетей в стенах из различного материала, требуются определенные знания, практические навыки, материалы, ручные и электроинструменты. Рассмотрим методику прокладки, выбор необходимых материалов и инструментов. Читайте также статью ⇒ Как найти провод в стене.

Разметка мест установки элементов проводки

Вариант плана размещения элементов электропроводки в проекте квартиры

Не зависимо, из какого материала сделаны стены сооружений, на все здания составляется проект, где указывается схема электроснабжения с местами расположения всех элементов проводки:

  • Распределительных щитов;
  • Распределительных коробок;
  • Подрозетников для розеток и выключателей;
  • Места установки осветительных приборов(люстры, плафоны).
На основании этого плана на стенах маркером или угольным, графитовым стержнем отмечаются места установки всех элементов и маршруту прокладки проводов.

Кроме этого, на схеме электроснабжения указывается:

  • Мощность защитных автоматов на каждой группе в сети;
  • Тип провода;
  • Сечение проводов;
  • Расстояния между отдельными элементами проводки, между распределительными коробками, до розеток и выключателей. От РЩ до первой распределительной коробки и мест подключения бытовых приборов большой мощности, к которым прокладываются отдельные линии (отопительные котлы, электроплиты, насосы и другие).

Эту информацию можно использовать для расчета необходимой длины проводов каждого вида учитывая сечения. Выбор сечения проводов производится по отдельной методике, которая требует детального рассмотрения, будем исходить из данных, которые указаны в проектной документации.

Марки проводов прокладываемых в стенах

Характеристики проводов прокладываемых по стенам различных сооружений зависят от многих факторов:

  • Функционального назначения здания;
  • Условий эксплуатации оборудования;
  • От вида строительных материалов, из которых построены стены;
  • Требований ПУЭ и других руководящих документов определяющих правила устройства электроустановок.

Учитывая эти требования, производители делают различные марки проводов, одним из наиболее востребованных проводов потребителями считается ППВ.

ППВ – провод плоской конфигурации, где жилы размещены в один ряд, имеет слой изоляции на каждой жиле. Предназначен кабель для подачи питания на розеточные и осветительные сети, выдерживает напряжение до 450.

Внешний вид ППВ с тремя жилами

Прокладывается в стенах в жилых помещениях используется марки сечением до 6 мм2. В стандартных упаковках бухт смотано по 100; 150; 200м, допустимая температура при эксплуатации от -50 до +70  ̊С.

ВВГ – провод имеет несколько моделей, есть плоская конструкция, по внешнему виду похожая на ППВ, с двойной изоляцией.

Внешний вид ВВГ плоской формы с тремя проводами

Бывают конструкции круглой, квадратной и треугольной формы.

Кабели марки ВВГ, имеющие круглые жилы
Количество жил и номинальное сечение (мм²)Внешний диаметр (мм)Масса 1 км кабеля (кг)
660В1000В660В1000В
2:1,57,58,17180
2:2,58,29,695116
3:1,58,19,492116
3:2,59,310,2136150
4:1,59,210,1127142
4:2,510,111,0171186
4:411,713,1243273
4:613,114,1325357

Таблица размеров внешнего диаметра и веса проводов ВВГ

В некоторых изделиях в изоляции присутствуют добавки предотвращающие горение, такой провод имеет маркировку ВВГнг.

Кабель(NYM) НУМ – аналог немецкого провода DIN 57250, гибкий, с многожильными проводами или с жестким монолитным проводом, идеально подходит для скрытой проводки в стенах в жилых помещениях. Это обосновано составом негорючей изоляции с пониженным выделением токсичных газов. В конструкции круглой формы три слоя изоляции, на каждом проводе, промежуточный слой из мелонаполненой резины и внешняя, негорючая поливинилхлоридная оболочка.

Плоский установочный провод ПУНП – самый распространённый в торговых сетях и доступный по цене кабель. Плоской формы с двойной ПВХ изоляцией в конструкции может быть до 5 проводов.

Совет№1. Опытные электрики не рекомендуют использовать ПУНП для прокладки проводки, по причине низкого качества. Статистика показывает, что 60% пожаров по причине некачественной проводки произошли в сетях с проводом ПУНП. 80% на рынке не качественной продукции, многие производители не соблюдают технологий, несоответствие выявляется по многим параметрам:

  • Толщина и состав изоляции;
  • Состав сплава проводов;
  • Сечение жил;

Надежнее купить более дорогой кабель и быть уверенным в безопасности.

Перечислены наиболее востребованные потребителями марки проводов, промышленность производит широкий спектр кабелей для прокладки в стенах. Для каждого случая надо учитывать индивидуальные условия, характеристики провода и свои финансовые возможности. Читайте также статью: → «25 ошибок при монтаже электропроводки».

Критерии выбора проводов

В первую очередь надо руководствоваться проектом, там учитывается и марка провода и его сечение с учетом условий эксплуатации помещения. В случае отсутствия подходящего провода ставится его аналог или изделие, подходящее по техническим характеристикам.

В большинстве случаев ППВ можно заменить ВВГ, плоские провода часто устанавливают под штукатурку на бетонные и кирпичные стены. Они надежно прилегают к плоскости и не требуют толстого слоя штукатурки для скрытия сети.

Совет №2 Для осветительных сетей на участках от распределительной коробки до люстры или висячего плафона рекомендуется использовать гибкий многожильный провод. На месте крепления контактов к осветительному прибору участок цепи подвижен и жесткие провода могут обламываться, гибкие в этом случае служат гораздо дольше.

По требованиям ПУЭ в помещениях с повышенной влажностью устанавливаются провода с прорезиненной изоляцией с влагозащитными свойствами всех элементов степенью не ниже IP 54. Как правило, такие провода имеет круглую форму и перед прокладкой пробивать штробы в кирпичных или бетонных стенах. В деревянных срубах они укладываются в негорючую гофрированную трубу.

Для эксплуатации в условиях повышенной влажности используют провода:

  • НУМ;
  • ПРТО прокладывают в несгораемых трубах;
  • ПРИ – универсальный провод, можно использовать в сухих и влажных условиях.

Прокладка проводов в гипсокартонных стенах

Конструкция гипсокартонных стен предусматривает большое количество саморезов для крепления различных элементов. Поэтому особое внимание уделяется методике прокладки проводки, чтобы не повредить изоляцию и не замкнуть провода.

Гипсокартонные листы крепятся к заранее собранному каркасу из металлических оцинкованных направляющих.

Таблица размеров диаметров пластиковых гофрированных труб

Диаметр внешней поверхности (мм)Диаметр внутренней поверхности (мм)
16,010,7
20,014,1
25,018,3
32,024,5
40,031,5
50,039,6

Для прокладки проводов в таких конструкциях в металлическом профиле предусмотрены технологические отверстия, провод прокладывается обязательно в негорючих пластиковых гофрированных трубах.

Труба и провод прокладываются в полой части стены после крепления гипсокартона на одну сторону перегородки или после крепления профиля к несущей стене.Пример прокола саморезом провода и гофрированной трубы

При этом огибаются места с острыми концами саморезов, пред креплением листов гипсокартона с другой стороны каркаса отмечаются зона прохождения кабеля, в которую не вкручивают элементы крепления.

Подрозетники для крепления в полых гипсокартонных стенах

Для установки подрозетников и распределительных коробок электродрелью с коронками для гипсокартона сверлятся отверстия соответствующего диаметра. Пластиковые стаканы подрозетников имеют специальную конструкцию с планками, которые прижимают корпус к плоскости стены с внутренней стороны. Для этого надо по часовой стрелке завинчивать прижимные винты до полного упора. Провода заводятся в технологические отверстия подрозетников на 15-20 см на внешнюю сторону для разделки и подключения розеток и выключателей.

Пример установки подрозетника в стену

Таким же способом прокладываются провода и крепятся подрозетники в стенах из фанеры, ДСП и ОСБ, в любых конструкциях с полой внутренностью. Для сверления отверстий в деревянных листах используются соответствующие коронки и другие элементы.

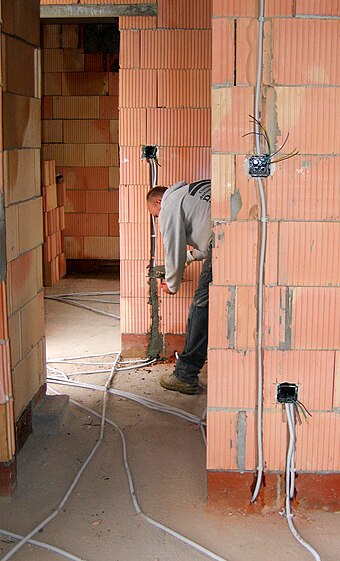

Прокладка проводов на кирпичных и бетонных стенах без штробления

В этих случаях очень удобно использовать провода плоской формы. По заранее отмеченным маршрутам провод крепится к стенам пластиковыми скобами с гвоздями повышенной прочности или пластиковыми дюбелями с хомутов.

Ранее крепеж осуществлялся жестяными пластинами, которые привинчивались к стене саморезами на пластиковый дюбель или просто пристреливались к стене строительным пистолетом.

Для подрозетников и распределительных коробок отверстия сверлятся перфоратором со специальными коронками по бетону. Корпус подрозетника вставляется в отверстие и крепится на гипсовый раствор, перед этим в боковые технологические отверстия заводятся провода.

Совет №3 Рекомендуется сверлить отверстия для подрозетников после того, как поверхность стены с линиями проводки заштукатурена. Такая методика обеспечит установку верхней грани стакана подрозетника на одном уровне с поверхностью стены.

Если установить подрозетник раньше, будет сложно добиться четкого совпадения уровней, а перепады приводят к проблемам при установке розеток. При глубоко утопленном подрозетнике, болты крепления лицевой панели розетки, могут не достать до резьбы на корпусе. При выступающем стакане подрозетника между стеной и лицевой панелью будет щель.

Распределительные коробки и подрозетники производятся по определенным стандартам. Диаметр и глубина подбирается в зависимости от размеров выключателей и розеток, для распределительных коробок учитывается количества проводов, которые в нее заводятся. При большом количестве проводов с большим сечением и внешним диаметром кабеля круглой конструкции в стенах рекомендуется делать штробы.

Прокладка штроб в бетонных и кирпичных стенах

Штробы пробиваются глубиной 1-2 см перфоратором в ударном режиме с насадкой, в виде зубила. Ближе к розеткам и распределительным коробкам штробы проделываются немного глубже до 3 см, для того чтобы провода свободно входили в технологические отверстия стакана подрозетников.

Наружный диаметр и масса кабеля (КГ)

СечениеДиаметр (мм)Масса 1 км кабеля (кг)
1:1612.3288
1:2515.
3
460
1:3516.5568
1:5019.0778
1:7021.81094
2:1,511.2172
2:2,512.7224
3:1,511.8201
3:2,513.4268
3:1,5+1,512.7223
3х2,5+1,515,5350
3х4+2,516,8437
3х6+418,5641

Ширина штробы делается с учетом количества и размеров проводов, прокладываемых на данном участке.

Крепятся провода таким же способом, как и при прокладке без штроб. После укладки проводов закрываются слоем штукатурки.

Штробы в бетонной стене, прорезанные болгаркой диском по бетону и обработанные перфоратором с зубилом. Так же на фото показано крепление проводов на пластиковые хомуты с дюбелями.

В монтажных организациях, где штробление производится в больших объемах, используют штроборезы промышленного изготовления. Этот инструмент предусматривает регулировку глубины и ширины штробления, в некоторых моделях предусматривается отвод пыли пылесосом. Производительность штроборезов на много выше чем при работе обычным перфоратором, каналы получаются более ровные, но цена высокая, для одноразовых работ использовать его не целесообразно.

Инструменты и насадки, используемые при прокладке проводов в стенах

Штробы и отверстия для подрозетников можно пробивать обычным молотком и зубилом, но в 21 веке, это делается только при малых объемах при отсутствии электроинструментов или от скудаумия, для спортивного интереса.

Перфоратор является универсальным инструментом. Его можно использовать в качестве дрели для сверления дерева и гипсокартона, в режиме перфорации можно сверлить бетонные и кирпичные стены, пробивать штробы.

Дрели с регулировкой оборотов применяют для сверления только деревянных и гипсокартонных поверхностей, в качестве шуруповерта с соответствующими насадками. Величина оборотов устанавливается в зависимости от обрабатываемого материала, для дерева больше для метала меньше.

Насадки для дрелей и перфораторов бывают самые разнообразные по конструкции и назначению:

  • Обычные сверла по дереву, металлу, с победитовыми алмазными наконечниками для сверления бетона и кирпича;
  • Коронки для сверления деревянных и гипсокартонных листов;
Коронка для сверления дерева или листов гипсокартона
  • Коронки с фальфрамовыми, алмазными и победитывыми зубцами, для сверления кирпичных и бетонных стен;
Коронка спобедитовыми зубцами для сверления отверстий для подрозетников в кирпичных и бетонных стенах
  • Титановые четырехгранные биты с фальфрамовым напылением для вкручивания саморезов.

Совет №4 При покупке четырехгранных бит не экономьте покупая дешевые китайские металлические изделия, они быстро стираются.

Ошибки при прокладке проводов в стенах

  • При прокладке проводов в бетонных или кирпичных стенах без штровления забывают, сделать короткую штробу возле распределительных коробок или подрозетников. Это нужно обязательно чтобы провода свободно входили в технологические отверстия в нижней части стакана.
Пример штробы входящей в отверстие для подрозетника

Если завести провод через верх или проделать отверстие в верхней части, появляется риск короткого замыкания или обрыва. При монтаже розетки ее корпус порвет изоляцию или передавит провод;

Правильный ввод проводов с нижней части подрозетника
  • Не стоит устанавливать провода на осветительные и розетосные группы большего сечения чем это указано в проекте, обычно 2.5мм2. При сечении 4-6мм2, жилы трудно разместить в контактной группе розетки или выключателя, особенно когда сплав жесткий и упругий. Иногда в таких случаях под упругостью проводов ломаются контактные группы, лопается керамический или пластиковый корпус.
  • Чтобы не ошибиться в ширине и глубине штробы на отдельном участке сложите ширину всех проводов, которые там прокладываются и сделайте на 1 см больше с запасом.
  • При сверлении перфоратором коронкой для гипсокартона не забывайте отключить режим перфорации, в противном случае лист может просто проломиться в этом месте.

Часто задаваемые вопросы

  1. На участках между распределительными коробками ширина штробы получается 10 – 12 см, прорезал границы болгаркой с диском по бетону, но выбивать среднюю часть все равно тяжело вручную. Как ускорить процесс?

Прорежьте еще одну линию по центру и выбивайте перфоратором с зубилом, будет быстрее и легче.

  1. Какой провод и выключатели надо установить в парилке?

Влагостойкий с резиновой изоляцией НУМ или ПРИ, выключатели и плафоны освещения со степенью защиты не ниже IP-54;

  1. Можно плоский провод ППВ проложить в ванной комнате под слоем штукатурки и плитки?

Практически можно и даже все будет работать, но чтобы обеспечить собственную безопасность и выполнить требования ПУЭ, лучше проложить НУМ или другой влагостойкий кабель;

  1. Электроплита запитывается медным проводом с сечением 6мм2, основной провод между распределительными коробками в розеточной группе 4 мм2. Могу я между коробками поставить провод 6 мм2 и от ближайшей коробки запитать электроплиту, чтобы не тянуть отдельную линию?

Нет, категорически запрещается ПУЭ, мощные нагревательные приборы, электроплиты, отопительные котлы должны запитываться от отдельных линий, через отдельные автоматы в РЩ. Кроме того в предлагаемом вами варианте кроме плиты на линию ляжет нагрузка от приборов подключенных к розеткам. Это может превысить расчетную мощность и привести к короткому замыканию и пожару.

Оцените качество статьи:

Наружная проводка в квартире - плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

  • Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

  • Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

  • Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

  • Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

  • Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

  • Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

  • Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

  • Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

  • Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

  • Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

  • Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

  • Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

  • Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

  • Медь устойчивее к коррозии, медные провода медленнее окисляется.

  • Медные провода прослужат дольше, чем алюминиевые.

  • Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



Проводка в квартире своими руками от щитка: схема, замена

Электроэнергия ещё сотню лет назад была роскошью, но сегодня это жизненная необходимость любого человека. Ведь от электроэнергии зависит множество вещей – интернет, освещение, работа бытовой техники, а значит хранение продуктов и приготовление еды. Также на электричестве держатся кондиционеры и системы вентиляции, а нередко и отопление помещений, и множество других, более мелких, но необходимых электроприборов.

Но электроэнергия не берётся в доме просто так. Компании, занимающиеся энергоснабжением, доводят её только до счётчика, а дальше распределять линии по дому должны его хозяева. И здесь как раз и начинаются сложности, потому что без знаний спроектировать проводку в квартире не так просто. Ведь далеко не все знают, из каких частей состоит электрическая сеть, и узнают об автоматических выключателях и контурах заземления только тогда, когда что-то ломается.

В этой статье подробно разбирается пошаговый процесс создания собственной линии проводки от щитка до самой дальней розетки в квартире, чтобы каждый, прочитав его, смог оценить свои силы.

*(Сделать проводку самостоятельно нетрудно, если есть чёткий план)



Когда необходимо менять проводку

Конечно, новая проводка потребуется в только что сделанной квартире, но покупка нового жилья – это не единственная причина, когда стоит задуматься о смене проводки.

Также обратить внимание стоит на то, как сегодня подключены электроприборы в уже имеющейся квартире, в которой электросеть размещалась по установленным ГОСТам. Ведь тогда не было расчёта на то, что совсем скоро появится столько электроприборов, которые будут постоянно использоваться, и им постоянно не будет хватать розеток.

Из-за этого недостатка в доме начинают появляться удлинители и новые линии поверх стен, что не только эстетически неприятно, но и может быть опасно, если подключать много техники сразу. Особенно это касается тех ситуаций, когда используются тройники или даже сразу несколько тройников, подключающихся друг к другу и к одной несчастной розетке. Такие нагромождения – прямая дорога к короткому замыканию и пожару.

*(Появления подобной картины в доме — яркий намёк на то, что проводку пора менять).



Или же может возникнуть иная проблема – алюминиевые провода. Такие, в целях экономии, нередко использовались при строительстве многоэтажек, когда на их возведение несколько лет назад был особый бум. Алюминий неплохо проводит электричество, но у него есть пара серьёзных недостатков:

  1. Алюминий слишком мягкий. То есть его очень легко деформировать при внешнем воздействии, он может и вовсе сломаться. А ремонт по тем же причинам произвести непросто, так как не получится нормально поменять только участок.
  2. Химические реакции. Когда по алюминию постоянно проходит ток, это провоцирует электрохимические реакции в проводах, которые повышают их хрупкость. И через 15–20 лет, что очень небольшой срок для электропроводки, провода могут стать настолько хрупкими, что в них начинают появляться внезапные обрывы. А если попытаться починить провод и сделать новые скрутки, ничего не получится – провода будут ломаться в руках.
  3. Коррозия. Алюминий не настолько устойчив к влажности, как хотелось бы, а потом даже небольшое количество воды приведёт к электрокоррозии. И даже если снаружи провода будут выглядеть целыми, внутри они могут быть уже настолько испорчены, что даже небольшая нагрузка заставит их ломаться или искрить.

*(Чтобы проводка прослужила как можно дольше, лучше выбирать медь, а не алюминий)



Подводя вопрос с алюминием к итогу: если проводка сделана из этого металла, его лучше полностью заменить на медь, которая в разы надёжнее. Конечно, медь, благодаря своим свойствам, стоит дороже. Однако, проводка делается не ежегодно, а раз на несколько десятилетий, поэтому здесь можно не экономить.

Почему нужно менять проводку

Когда приходит понимание, что проводка сделана не так, как хотелось бы или не из того материала, сразу возникает вопрос о том, так ли необходима замена проводки во всей системе. Ведь хочется просто чинить и дорабатывать, а не менять сразу всё, даже несмотря на то, что второй вариант нередко оказывается дешевле первого. И это не все его преимущества.

Чтобы найти ответ на этот вопрос, для начала стоит рассмотреть систему, которая использовалась для проведения проводки в домах раньше и наверняка продолжает работать в большинстве домов и сегодня.

Системы разводки: современные и устаревшие

Начать стоит с заземляющих контуров, которые не считали необходимым атрибутом. Все сети создавались по одной и той же схеме TN-C – при нём рабочий ноль и земля уводились на один провод ещё на раздающей электричество станции. У этого способа есть преимущества:

  • Монтировать просто.
  • Расход материала значительно уменьшается.

*(По этой схеме можно легко разобраться в том, как работает схема TN-C)



Все розетки опутывались фазовым и нулевым проводами, завязывая их с остальными в узлы. И из-за этого при излишней нагрузке риск короткого замыкания повышался в разы. А также это создавало проблемы для работы УЗО. Из-за большого риска, такая система уже не используется и её рекомендуется заменять чем-то более современным – схемами TN-S или TN-C-S.

Первую чаще всего используют в частных домах, где есть собственное заземление. Но она встречается и в высотных домах, где есть заземляющие шины. И здесь они обязательно должны:

  1. Запаиваться с помощью сварки.
  2. Идти от заземления снаружи по всем квартирам и подъезду.

Однако, чаще всего в больших домах с множеством квартир встречается всё же TN-C-S схема. В ней заземлённая нейтраль делится на два проводника:

  • Нулевой рабочий.
  • Нулевой защитный.

Разделение происходит прямо в щитке, который располагается в подъезде.

В обеих системах, и при TN-C-S, и при TN-S, есть значительное отличие от устаревшей TN-C. Здесь для разводки будут применяться три контакта:

  1. Нулевой.
  2. Фазный.
  3. Заземляющий.

И здесь сразу нужно уточнить и указать на тот факт, что если в доме разводка сделана не по плану TN-C-S или TN-S, то современные трёхконтактные розетки устанавливать нельзя. Как и устанавливать самодельные перемычки между заземлением и рабочим нулём прямо на розетке. Это очень опасно, так как риск получить удар током повышается, как и увеличивается вероятность возникновения пожара.

*(Сравнение схем разводки, на которых лучше заметны их различия)



Как развести проводку правильно

Если вспоминать, как разводка делалась раньше, нельзя также не упомянуть про принцип дозирования нагрузки.

Чтобы понять его, стоит просто посмотреть на щитки в подъездах жилых домов, которые устанавливались до начала 2000-х. В них были только:

  1. Электросчётчики.
  2. Пробки.

Пара кабелей протягивалась в квартиру, а с них в монтажных коробках создавались отдельные мелкие ветки к розеткам и освещению. Это опять же экономично с финансовой точки зрения, так как материалов уйдёт меньше. Но с практической точки зрения – это не будет работать так хорошо, как хотелось бы.

На каждом сделанном ответвлении были скрутки, что делало систему очень уязвимой. А чтобы починить что-то в одной комнате, нужно было обесточивать всю квартиру. А если кабель в стене и вовсе обрывался или перегорал, это и вовсе было сравни катастрофе, потому чинить это было крайне сложно.

И всего этого можно избежать, если сделать зонированную разводку. Принцип её создания прост: от квартирного щитка откладываются отдельные линии с подходящими сечениями, которые соответствуют нагрузке в каждом отдельном помещении. К примеру, обычно на кухне нужно больше розеток, чем в спальне, а значит и нагрузка здесь будет больше, и вид розеток — иной.

*(На этой схеме наглядно показано, как каждая комната получает свою линию от общего щитка, то есть принцип зонированной разводки)



Конечно, такое метод разводки потребует больше кабелей, но, опять же, проводка делается один раз и на долгий срок, так что на удобстве, которое здесь тесно связано с безопасностью, экономить точно не стоит. Тем более что ремонт и модернизация будут проводиться куда проще.

Планирование домашней электросети

Вне зависимости от того, какие причины были у решения поменять электросеть, первый шаг этого процесса всегда будет один и тот же – составление схемы. Это легко сделать и самостоятельно, главное, следовать шагам, описанным здесь:

  1. Подготовить план квартиры. Здесь можно снять копию технического паспорта, но вообще зарисовать примерную схему расположения комнат обычно не так трудно. Правда, лучше всего, конечно, соблюсти масштаб, а не применяться на глаз. Кстати, чертёж можно сделать и на компьютере с помощью специальных инженерных программ (к примеру, CAD). Также стоит обратить внимание, что лучше не просто нарисовать схему, но и вписать точные размеры стен – так будет легче рассчитывать количество кабеля.
  2. После того как схема проводки составлена – лучше сделать сразу несколько экземпляров, потому что сделать всё сразу на «чистовик» не получится – переходим к мебели. Нужно учесть то, что уже стоит и что планируется купить. Это же касается и электроники. Также стоит прикинуть, что может появиться в ближайшем будущем. К примеру, подрастающим детям понадобятся компьютеры, приставки, на кухне может появиться посудомоечная машина или больше бытовой техники и т. д.

    *(Это лишь малая часть той электроники, которая сегодня нужна каждому)

  3. Когда составлен список предметов, которым потребуются розетки, необходимо будет разместить эти предметы по соответствующим местам. Конечно, не каждой вещи нужна своя розетка, но на кухне, к примеру, их стоит предусмотреть побольше – на случай крупного ужина или готовки в 4 руки, к примеру. Так что предметы, которым нужно постоянно подключение и те, что будут устанавливаться по необходимости, должны быть разделены. И не стоит рассчитывать на удлинители. Лучше добавить ещё розетку, чтобы как можно дольше продержаться без подобных устройств.
  4. После того как первичная схема собрана, рисуются розетки. Здесь обязательно учитывается, что они не должны прятаться за большой мебелью и желательно располагаться там, где они никогда и ничем не будут заставлены. Розетки не обязательно размещать по отдельности друг от друга, можно делать точки с несколькими розетками и включателями, если это удобно.
  5. Перенести розетки на чистую схему и проверить, всё ли устраивает.
  6. Чтобы схему понял специалист электрик, желательно воспользоваться таблицей специальных обозначений и сразу отметить, где будут, к примеру, выключатели с одной или двумя клавишами, открытые и закрытые розетки, блоки с розетками и выключателями и т. д. Но это не обязательно, так как обычно специалист по электрике сам может всё распределить и уточнить детали. Если же проводка делается руками хозяев квартиры, обозначения для видов розеток можно использовать любые.

    *(Эта схема хорошо показывает, как нужно расчертить план квартиры, чтобы потом нанести схему проводки)

  7. Теперь освещение. Здесь можно дать волю фантазии и сделать схему такой, как всегда хотелось – с единственным источником в центре комнаты, зонированием с помощью нескольких источников света или же просто размещая всё произвольно.
  8. Когда источники света размещены, под них подгоняются включатели. Предусмотреть нужно как места размещения (под левшей или правшей), так и количество, а также высоту. Обычно включатели размещаются внутри комнат, но это не обязательно – в ваннах и туалетах, к примеру, включателей и розеток нет из-за влажности.

Теперь появилась чистая схема со всеми розетками, источниками света и включателями под них, а значит можно переходить к планированию прокладки трассы из проводов. Об этом рассказывается подробнее в следующим разделе.

Планирование трассы

Точки, куда подводится электропитание, уже обозначены, осталось проложить пути, по которым энергия будет доходить них. Но перед этим сразу определяется, будет ли сеть открытая или закрытая.

Начать нужно с монтажной коробки, которая в каждой комнате должна быть своя. Обычно коробка находится внутри комнаты, однако, в случае с ванной, её рекомендуют оставлять снаружи, чтобы избежать влияния на контактные соединения высокого уровня влажности.

Монтажные коробки тоже должны оказаться на плане квартиры, их желательно выделить особым символом, чтобы не потерять.

*(Распределительная коробка выглядит так и отмечается на схеме кругом с крестиком)



Провода от розеток должны тянуться к распределительным точкам строго параллельно стенам или полу. И наилучшим решением будет подключить ко всем розеткам собственные кабели, а не подключать их последовательно. Иначе самая дальняя будет постоянно с низким напряжением.

Также стоит упомянуть о ситуациях, когда розетки в разных комнатах находятся на одном уровне или, если говорить техническим языком, на одной оси. Такие розетки можно подключать проводами, которые идут из одной коробки и по одной штробе. Можно даже применить для них один и тот же кабель, чтобы сэкономить на материале ещё больше. Но сечение провода должно будет обязательно соответствовать сумме потенциальной нагрузки.

Провода, которые соединяют розетки с монтажной коробкой, лучше выделить одним цветом, а соединяющие включатели и источники света с этой же коробкой – другим.

И можно было бы ограничиться и одним кабелем, который будет питать и светильники, и розетки, но лучше сделать два потока.

Следующим этапом прокладываются кабели от силового распределительно щита к распаечным коробкам. Это также лучше отметить новым цветом.

Теперь понадобится четвёртый цвет для того, чтобы отметить кабели, которые предполагается протянуть к месту расположения приборов, потребляющих ток более высокой мощности. У этих линий должны быть собственные:

Штробы, то есть пути на поверхности стен.

  • УЗО.
  • Автоматы.

А вот отдельных веток у них быть не должно. И розетки к таким линиям устанавливаются усиленные.

Среди приборов, которым может понадобиться такая устойчивая к большому напряжению система – духовые шкафы и бойлеры, создающие сильную нагрузку.

На схеме останется указать только ещё одну линию, тянущуюся от щита в подъезде. После этого план, по которому будет создаваться проводка, считается завершённым. По нему можно рассчитать количество материала, а также использовать как прямой план при переносе чертежа на реальные стены.

*(Последняя нанесённая линия — зелёная, выходящая за пределы квартиры в подъезд)



Но перед этим нужно закупить провода, а для этого потребуется определить их длину и сечение.

Как вычислить длину кабеля?

По составленной схеме можно сделать примерные расчёты количества кабеля, если учитывались точные размеры комнат. Но их стоит уточнить и перепроверить с помощью переноса схема с бумаги на стены. И такая процедура проводится профессионалами тоже для максимально точного определения размещения всех розеток и включателей, а также соединяющих их кабелей.

Чётких стандартов, на какой высоте от пола и на каком расстоянии от углов должны проходить провода, нет. До недавнего времени в Восточной Европе было принято устанавливать розетки на уровне опущенной руки, а включатели – на уровне глаз, но откуда взялись такие стандарты, сейчас уже сказать трудно.

Сегодня в справочниках по строительству обычно приводится следующая информация:

  • Розетки устанавливаются в 30–35 сантиметрах от пола (или в 40–45 см от межэтажного перекрытия). Хотя их можно устанавливать и прямо на плинтусах, тогда розетки должны быть специальными.
  • Выключатели – на высоте около 90 см, чтобы можно было пользоваться опущенной рукой, а также было удобно детям.

Важно обратить внимание, что это стандарты для жилых комнат. Для кухни, к примеру, они иные. Большую часть этих комнат занимают столешницы и шкафчики, поэтому розетки нужно будет размещать где-то между ними или вообще внутри – скрытые розеточные блоки в виде книжки или «колонны», поднимающейся при нажатии на крышку, сегодня популярны.

*(Это — ещё не самый сложный вариант распределения розеток и включателей на кухне)



Правила есть и для ванн, в которых розетки и включатели вообще не размещают, и всё выводится за пределы. А если и размещают, то специальные, устойчивые к постоянной влажности и перепадам температур.

Для остальных же помещений правила прокладки проводки просты – линия должна опускаться от розетки или выключателя строго вниз (или вверх, если сеть ведётся под потолком). Никаких лесенок, углов или размещения по диагонали не допускается из-за опасности забыть расположение, а потом напороться на кабели при необходимости сделать отверстие в стене.

А чтобы разобраться, какие стандарты размещения проводки действуют сейчас, стоит изучить эту таблицу и картинку ниже.

Объект Расстояние от объекта
Окна и двери Не менее 10 см
Труба отопления Не меньше 30 см
Трубы с горючими веществами (газ) Не менее 40 см
Потолок От 15 см
Натяжной потолок От 10 см
Угол комнаты От 10 см
Пол Не менее 15-20 см

*(Наглядная демонстрация обычных расстояний от разных объектов до электролиний)



Зачем определять сечение?

В первую очередь, если провод будет слишком маленького сечения, то он не сможет выдержать большую нагрузку потребления. Он будет часто нагреваться, что приводит к:

  • Ухудшению изоляции.
  • Повреждениям контактов на клеммах.

Это повышает риск короткого замыкания в разы.

Также не многие знают, что провода, различающиеся своим сечением, различаются также и ценами. Поэтому расчёт стоит делать и для того, чтобы не переплачивать за материал с избыточными параметрами.

*(Здесь лишь часть существующих сечений проводов, так что выбор наугад будет сложен)



Важно не забыть, что провода ещё и различаются по назначению, но в этом легко разобраться, если знать правильную раскладку цветов. Она предложена в таблице ниже.

Цвет провода Назначение
Полосатый, жёлто-зелёный Нулевой защитный проводник (заземление)
Голубой Нулевой рабочий проводник
Чёрный, красный, коричневый, и все другие цвета, отличные от предыдущих. Фазные проводники

Как сделать расчёты?

Все линии, которые появились на схеме квартиры, выходят из подъездного щита, распределяющего энергию. И каждая из обозначенных линий внутри имеет два устройства:

  1. Автомат с подходящей мощностью.
  2. УЗО.

Вдобавок к этому всегда есть общий автомат и общее УЗО. Работа этого оборудования зависит от того, какова будет суммарная нагрузка на ограниченный одной комнатой участок сети. Её как раз и можно посчитать, имея на руках список всей бытовой техники и прочих устройств, которые будут использоваться в квартире.

*(Так описанная схема подключения УЗО и автоматов выглядит наглядно)



Обычно подсчёт происходит по очень простому алгоритму:

  1. Берётся средняя мощность потребления из паспорта каждого устройства.
  2. Все эти величины складываются, как бы предполагая, что все устройства будут подключены к сети одновременно.

Так получится суммарная максимальная мощность. И если паспортов к какой-то технике нет, то это не проблема – можно использовать среднюю мощность других подобных устройств или поискать необходимые данные в усреднённых таблицах мощностей, вроде той, что предложена ниже.

Электроприбор Средняя мощность
Тёплый пол 1кВт
Сплит система 2,5 кВТ
Освещение От 100 до 1000 Вт
Телевизор 150-200 Вт
Утюг 1 кВт
Зарядки от гаджетов 25-50 Вт
Стиральная машина От 1,5 до 3 кВт
Водонагреватель От 2,5 до 7 кВт
Посудомоечная машина 2-3 кВт
Ноутбук 80 Вт
Микроволновка 1,5-2 кВт
Принтер 350 Вт
Настольный компьютер 250-750 Вт

Но это ещё не всё. Теперь нужно рассчитать ток нагрузки на участке цепи. Для этого снова понадобится схема, где техника распределена по комнатам.

К примеру, нужно сделать расчёт для детской комнаты, в котором постоянно будут работать:

  1. Телевизор – 150 Вт.
  2. Тёплый пол – 1 кВт.
  3. Ночник – 100 Вт.

Общая мощность на комнату рассчитывается по формуле:

I сум = P сум/U, где I сум – это суммарный ток по комнате, P сум – мощность всех электроприборов при одновременном подключении, а U – обычное напряжение в сети, то есть 220 В.

*(Таблица сечений проводов)



Тогда в обозначенной детской Iсум будет равна 5,7 А. И в условиях того, что сеть не слишком нагружена и не имеет много разветвлений, здесь не требуются дополнительные расчёты. Просто на всякий случай к полученному числу добавляется ещё 5 А, а потом всё округляется. Так получатся 11 А на детскую.

Останется только взять таблицу, предложенную выше, и отыскать подходящее сечение медного кабеля. В примере нагрузка получилась идеально подходящей под сечение 0,5 мм и хватит одного одножильного провода.

Стоит отметить, что для детских комнат нередко покупают специальные розетки, защита на которых не позволит пытливым умам провести первый урок знакомства с электричеством. А если в доме часто бывают маленькие дети, то такие розетки можно установить везде, где до них могут достать юные естествоиспытатели.

*(В детских рекомендуется размещать розетки подобного типа)



Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные.

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

  • Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
  • Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

  • Штукатурка уже нанесена.
  • Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)



Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистрали Особенности
По верхнему краю стены в штробе или гофротрубе Используется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика) Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолку Здесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)



Сборка и подключение домашней сети

Из оборудования для штроб понадобятся:

  • Болгарка.
  • Перфоратор и коронка на него, с помощью которой делаются гнёзда под распределительные точки и розетки. Лучше алмазная, так как отверстия будут ровнее.
  • Долото.

Для самой установки линии потребуется следующий инструментарий:

  • Пассатижи и кусачки.
  • Нож для работы с кабелями.
  • Набор отвёрток с изолированными ручками.
  • Пресс-клещи. Они пригодятся для огильзовки провода.
  • Индикаторная отвёртка.
  • Тестер для проверки линии.
  •  Шуруповёрт.
  • Гипс и шпатель для его укладки.

*(Позаботиться обо всех инструментах нужно заранее)



А перед самим монтажом останется вспомнить про правила техники безопасности. Работа с электричеством сложнее и опаснее простого ремонта, поэтому пренебрегать правилами здесь не стоит. В первую очередь подбирается правильная одежда — обувь не должна скользить, обязательно должны быть перчатки с изоляцией на ладонях, респираторы и специальный закрытый костюм.

После нужно проверить, действительно ли квартира обесточена перед удалением старой проводки. Все выходящие наружу провода отсоединяются от счётчика, ставится времянка.

*(Безопасностью при работе с напряжением пренебрегать нельзя)

Далее следует проверка оборудования, которое должно быть исправным. А последним шагом будет поиск напарника, потому что устанавливать проводку в одиночку не стоит. Вдвоём работа будет идти быстрее, помощь со стороны может пригодиться в любую минуту, да и не стоит забывать о риске несчастных случаев — тогда будет кому оказать первую медицинскую помощь. И, кстати, о ней — аптечка должна быть под рукой каждый день работы, как и огнетушитель.



Осталось выполнить сам монтаж проводки, что происходит в четыре шага:

  1. Штробы и подрозетники. Границы штроб намечаются болгаркой, канавки выбиваются долотом (подрозетники тоже). Это самый шумный шаг, так что лучше предупредить соседей о том, какая работа предстоит и проводить её в будни, пока все на работе. Штробы можно делать и штроборезом, это будет быстрее, аккуратнее, безопаснее, но не менее шумно. А ещё для работы подобного оборудование потребуется подключение к электросети и длинный удлинитель, чтобы протянуть штроборез даже в самые дальние комнаты.
  2. Установка самих кабелей. Сначала отрезается часть кабеля нужной длины и продевается в гофр, если он необходим. Кабель укладывается в штробы, его концы уводятся в подрозетник. Он же промазывается закрепляющей смесью или алебастром, штробы тоже промазываются через каждые 50 сантиметров. Концы гофры останется завести в вводный щиток, смазать смесью ещё раз и подсоединить все провода к клемме щитка. Теперь вводный щиток ставится на своё место – перед этим нужно сделать отверстия для крепежей и установить в лунки дюбели. После установки вводного щита все провода изолируются и помещаются внутрь него.
  3. Теперь можно заниматься отделкой, но перед этим подрозетники забиваются бумагой, а временный щиток – плёнкой. Счётчик тоже лучше прикрыть, так как с него можно сорвать пломбу случайно. Монтажные работы можно считать оконченными, когда все провода подключены и спрятаны, распределительные коробки прикрыты крышками, а электрощит полностью собран и готов к работе.

*(Подсоединение к сети — последний этап прокладки домашней электросети)

Когда с полной отделкой будет покончено, остаётся сделать самое простое — установить купленные розетки, включатели и элементы освещения. Это не сложная задача, но лучше сначала посмотреть пару видео уроков, чтобы правильно подключить эти устройства к электросети. Далее собирается распределительный щит, а к нему после подключаются внутренние линии квартиры.



Останется только подключить ввод, но это делают уже не владельцы квартиры, а специалисты электрокомпании, которая и поставляет электричество в дом. Только после того, как щит будет подключён, можно будет включать автоматы и проверять проделанную работу. Схему, по которой делалась новая проводка, стоит сохранить до этого момента.

Прокладка проводки в доме — это ответственное занятие, требующее внимательности, терпения и правильного планирования. Ведь от качества самой сети и её размещения будет зависеть жизнь всех людей, живущих в квартире с новой проводкой. А определиться, по плечу ли будет такая сложная задача, а также как её правильно реализовать, поможет эта статья. Здесь собрана вся основная информация о том, как провести электричество в квартире по всем правилам.



Открытая проводка, наружная проводка, открытая прокладка кабеля

Существует множество способов проложить провод. Его закапывают в грунт, замуровывают в стену, крепят на несущие конструкции, подвешивают в воздухе. Мы рассмотрим самую простую с точки зрения монтажа технологию: открытая электропроводка.

Определение звучит так: это способ прокладки кабеля, при котором он не находится в несущих конструкциях, и не скрыт под отделочными материалами. При этом наружная проводка должным образом закреплена, то есть она не раскачивается под воздействием атмосферных явлений.

Стало быть, прокладка воздушных сетей между столбами к этому способу не относится. Технология называется «воздушная подвеска».

Правила устройства электросетей (ПУЗ) предусматривают следующие виды прокладки открытой (наружной) электропроводки:

  1. На поверхности вертикальных стен или перекрытий (потолков). Способ предусматривает непосредственное закрепление провода к поверхности с помощью специальных приспособлений. Кабель вплотную прилегает к стене (потолку).
  2. Прокладка с помощью точечных креплений: изолирующих роликах, подвесах. В этом случае открытая проводка не касается поверхности, но не имеет длинных свободно провисающих участков.
  3. Прокладка на струнах. В отличие от свободной подвески, кабель по-прежнему не имеет провисающих участков. Принципиальное отличие от предыдущих способов: на несущей поверхности монтируется трос, а провод крепится к нему. Технология применяется при опасности механического воздействия на проводку.
  4. Монтаж открытой электропроводки в специальных рукавах (трубах). Это может быть жесткая конструкция, либо гибкий гофр. Внутри кабель не закреплен, и может быть легко извлечен для замены или ремонта. Фиксация на стене организуется за наружную оболочку.
  5. Открытая электропроводка может быть уложена в специальные лотки. Профессиональные электрики называют их кабельростами. Причем направляющие могут быть закреплены как вдоль стен (перекрытий), так и между объектами (опорами). Этот способ не относится к свободному подвесу, поскольку кабели не имеют возможности перемешаться.
  6. Монтаж наружной электропроводки в специальных коробах. Пожалуй, самый распространенный способ при необходимости защитить провода от внешнего воздействия. Короба, как правило, имеют легкосъемные крышки. Это позволяет получать быстрый доступ к содержимому.
  7. Открытая проводка в доме или квартире, может быть уложена в декоративные элементы: пустотелые наличники, плинтусы из электротехнического пластика.

Любой из перечисленных способов не противоречит требованиям ПУЭ, если соблюдены меры безопасности. Учитывая доступность, и слабую защищенность от механических воздействий, открытая проводка может стать причиной поражения электротоком.

Поэтому, соблюдение Правил — не просто формальность, а ваша жизнь и здоровье.

Меры безопасности при организации наружной проводки

Для начала определимся с терминологией, касающейся кабельной продукции:

  • Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
  • Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.

Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.

И теперь основные требования к безопасности:

  • Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.

  • Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности. Идеальный вариант — укладка в стальные трубы или несгораемые гофры.
  • В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
  • Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
  • Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
  • Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
  • В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
  • Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
  • Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
  • Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
  • Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
  • Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
  • Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения. Пусть это не всегда эстетично выглядит, зато проводка в безопасности.
  • При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.

Рассмотрим несколько вариантов отрытой проводки на примерах

Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.

Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.

А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.

Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.

К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.

Важно! Укладка проводки в коробе имеет неоспоримые преимущества:

  • Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
  • Провода в коробе можно использовать без внешней оболочки — опять же, экономия.
  • Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.

Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.

Важно! При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.

При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.

Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.

И наконец, поговорим о преимуществах и недостатках подобного способа

Что мы имеем в плюсе:

  • Простота монтажа. Никаких тяжелых и грязных работ, связанных с долблением стен, заглублением розеток и выключателей, и последующей штукатурки помещения.
  • При организации новой проводки нет необходимости затевать ремонт помещения. Воздействие на интерьер минимально.
  • Ревизионный доступ: проводка легко осматривается в любой момент времени.
  • Возможность замены, модернизации, добавления новых линий. И все это в любой момент, без применения сложного оборудования.
  • Если вы передумаете — провод всегда можно спрятать в стену. А вот обратный процесс затруднителен.
  • Организация открытой проводки подходит для любых помещений. А вот скрытая в стенах, имеет ограничения. Например, ее нельзя проложить в деревянных домах.

Недостатки также имеются:

  • Главный из них — нет 100% совместимости с дизайном помещения. Если вы не поклонник стиля «винтаж» или «лофт», для экспериментов с открытой проводкой остается разве что гараж.
  • Какой бы прочной не была оболочка (кабельный короб, гофр и прочих), все равно, вероятность повреждения выше, чем у кабеля в стене.
  • Возможность схватить провод руками, и получить поражение электротоком, ничтожна. Но она есть.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Итог

Не надо бояться открытой проводки, вы всегда можете определить по месту: какой способ прокладки подходит для вашего помещения. А на любой экстренный случай есть компромисс: плинтус с кабельным коробом внутри.

Видео по теме

Как найти проводку в стене. Несколько эффективных способов

   Здравствуйте, дорогие друзья! В данной статье вы узнаете, как найти проводку в стене? Так же, сегодня, мы рассмотрим основные способы и расскажем, как использовать специальные приборы для поиска проводки. Но давайте по порядку.

   Скрытая электропроводка, это такой тип проводки, который предусматривает монтаж кабеля (провода) линий проводки в стене под слоем штукатурки или другим отделочным материалом. Такая проводка с точки зрения эстетичности наиболее предпочтительна, так как трассы прокладки кабеля не видны. Но в то же время данная особенность скрытой электропроводки создает дополнительные проблемы при необходимости поиска мест прокладки кабеля в случае повреждения той или иной линии или при необходимости проведения замены проводки при ремонте.

Зачем еще нужно знать место прокладки электропроводки?

  • Перепланировка квартиры. К примеру, Вы решили вырезать дверной проем в другом месте, но не знаете, где именно проходят токоведущие жилы
  • Обрыв цепи. Одна из наиболее болезненных причин, т.к. в этом случае Вам потребуется не только найти электропроводку в стене, но и место обрыва провода
  • Необходимость просверлить стену. Вдруг придется подключить настенное бра либо повесить навесной шкаф, картину или телевизор на стену
  • Еще более опасно то, что в процессе сверления отверстия в стене и попадания в кабель, высока вероятность поражения человека электрическим током

   Во избежание возникновения данных негативных ситуаций при необходимости крепления того или иного элемента на стене следует предварительно выполнить поиск мест прокладки провода и с учетом этого скорректировать места монтажа крепежных элементов.

Косвенный метод поиска скрытой электропроводки

   Данный способ не предусматривает применение каких-либо инструментов или приспособлений. Существуют общепринятые правила и нормы, согласно которым производится монтаж электропроводки, перечислим основные из них:

  • все линии электропроводки должны проходить строго вертикально либо строго горизонтально относительно архитектурно-строительных линий
  • кабель прокладывается ниже потолочных плит перекрытия на 150 мм
  • кабель, проходящий вдоль оконных балок, должен располагаться на расстоянии не ближе 50 мм
  • в стенах, выполненных из бетонных, железобетонных блоков кабель располагают, как правило, в специальных бороздах, предусмотренных в плитах, в междублочных швах, а при отсутствии такой возможности кабель прокладывается в штробах
  • при наличии пустот в плитах перекрытия рекомендуется кабель прокладывать в них. В данном случае могут прокладываться линии освещения непосредственно к осветительным устройствам, а также другие линии электропроводки
  • расстояние между кабельной линией электропроводки и трубопроводом должно быть не менее 50 мм – для трубопроводов водоснабжения, канализации и не менее 250 мм – для газопроводов и труб отопления

   То есть если руководствоваться данными нормами, то можно без труда определить место прокладки той или иной линии проводки. Единственный минус данного способа заключается в том, что электропроводка может быть монтирована не в соответствии с нормами и соответственно фактически кабель может располагаться совсем в другом месте.

   Как найти проводку в стене, косвенный метод

   Часто с целью экономии проводов при монтаже электропроводки кабель прокладывается по самой короткой трассе, то есть не строго горизонтально и вертикально с изгибами под прямыми углами, а, например, по диагонали, прямой линией от распределительной коробки до розетки. Также если схема проводки достаточно сложная, то место прохождения тех или иных линий невозможно или высока вероятность допущения ошибки.

   То есть косвенный способ не дает 100% гарантии того, что кабель проходит именно в этом месте. Такой способ хорошо подходит при необходимости проведения работ по замене проводки — можно сразу начинать вскрывать штробы, исходя из вышеперечисленных правил, и в процессе демонтажа кабеля наглядно видеть, куда идет кабель и как дальше его вскрывать. Нередко оказывается, что частично или полностью электропроводка в доме была монтирована не в соответствии с общепринятыми правилами и рекомендациями.

   Тут же следует отметить, что если планируется полная замена проводки, то рекомендуется выполнять монтаж новой проводки строго по правилам, не допуская прежних ошибок.

   Если монтировать электропроводку строго по правилам, то в будущем будет легко ориентироваться, где проходит та или иная линия проводки при необходимости закрепления различных элементов интерьера на стене. И в случае необходимости ремонта или последующей замены проводки можно будет без труда найти ту или иную трассу кабелей электропроводки.

   Вообще при замене электропроводки рекомендуется оставлять монтажную схему, на которой указано точно расположение мест установки розеток, выключателей, промежуточных распределительных коробок, трасс прокладки кабелей всех линий электропроводки относительно других элементов. В будущем такая схема значительно упростит поиск тех или иных элементов проводки в стенах.

Современные приборы для поиска скрытой проводки

   Если вышеприведенные рекомендации не помогли найти месторасположение линии проводки в стене, то тут не обойтись без специальных приборов.

  • Сигнализаторы китайского производства серии MS. К примеру, тестер-пробник MS-158M сможет найти не только электрические провода, но и любой другой металлический предмет. Стоит обратить внимание, что такой тестер не сможет найти предмет, обернутый в фольгу, так как фольга создает экран, который мешает обнаружить металл. Работа с таким сигнализатором иметь свои нюансы – необходимо научиться различать сигналы, которые поступают от проводов, и сигналы, которые будут идти, к примеру, от обыкновенного шурупа. Без особых затруднений в магазинах можно будет найти и иные приборы, которые обнаруживают скрытую электропроводку.

   Как найти проводку в стене, тестер-пробник MS-158M
  • Аппарат LA-1012 не только способен отыскать проводку в стене, но и подает пользователю данные о переменном электрическом поле, которое излучает, например, электрощит.

   Как найти проводку в стене, аппарат LA-1012
  • Тестеры моделей VP-440, GVD-504A, GVT-92, GVD-503 также замечательные помощники в поиске проводки. VP-440 сможет обнаружить разрывы в проводах, поэтому также пользуется у мастеров большим спросом.

   Как найти проводку в стене, тестер VP-440

   Внимание! Когда вы будете искать проводку, ни на секунду не забывайте: Работая с электричеством, будьте предельно внимательны, осторожны и аккуратны!

   Рассматривая приборы для поиска скрытой электропроводки можно отметить, что функцию поиска провода в стене может осуществить обычный металлоискатель. По сути, данное устройство указывает о наличии металла, а провод в стене — это цветной металл. Данный способ не подойдёт для стен, выполненных из железобетона, так как металлоискатель будет сигнализировать о наличии металла в любой точке стены.

   Одним из наиболее распространенных приборов для поиска скрытой электропроводки является прибор под названием Дятел. Данный прибор способен найти не только место прокладки провода, но и точное место его повреждения (обрыва). При помощи данного прибора значительно упрощается процесс поиска и устранения повреждения. Так называемый Дятел осуществляет поиск не просто металлических предметов, а именно токопроводящих, поэтому его можно использовать для поиска скрытой электропроводки повсеместно, в том числе и в панельных домах.

Как найти проводку в стене с помощью прибора Дятел, видео

   Существует множество различных приборов, которые позволяют найти провод в стене. Сразу хотим обратить ваше внимание на то, что нет совершенно никакой гарантии, что данные приборы справятся на 100 % с поставленной задачей.

   Некоторые приборы не способны определять место расположения экранированных кабелей или же работают по принципу металлоискателя, то есть показывают наличие в стене не только провода электропроводки, но и других металлических элементов, например, арматуры в железобетонной плите.

   Можно также изготовить прибор для поиска скрытой электропроводки самостоятельно. При наличии соответствующих навыков это не проблема – в интернете есть несложные схемы данных приборов.

Старинные дедовские способы поиска проводов в стене

   В поиске места прохождения кабеля так же могут помочь дедовские методы. Раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

   Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

   1. Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

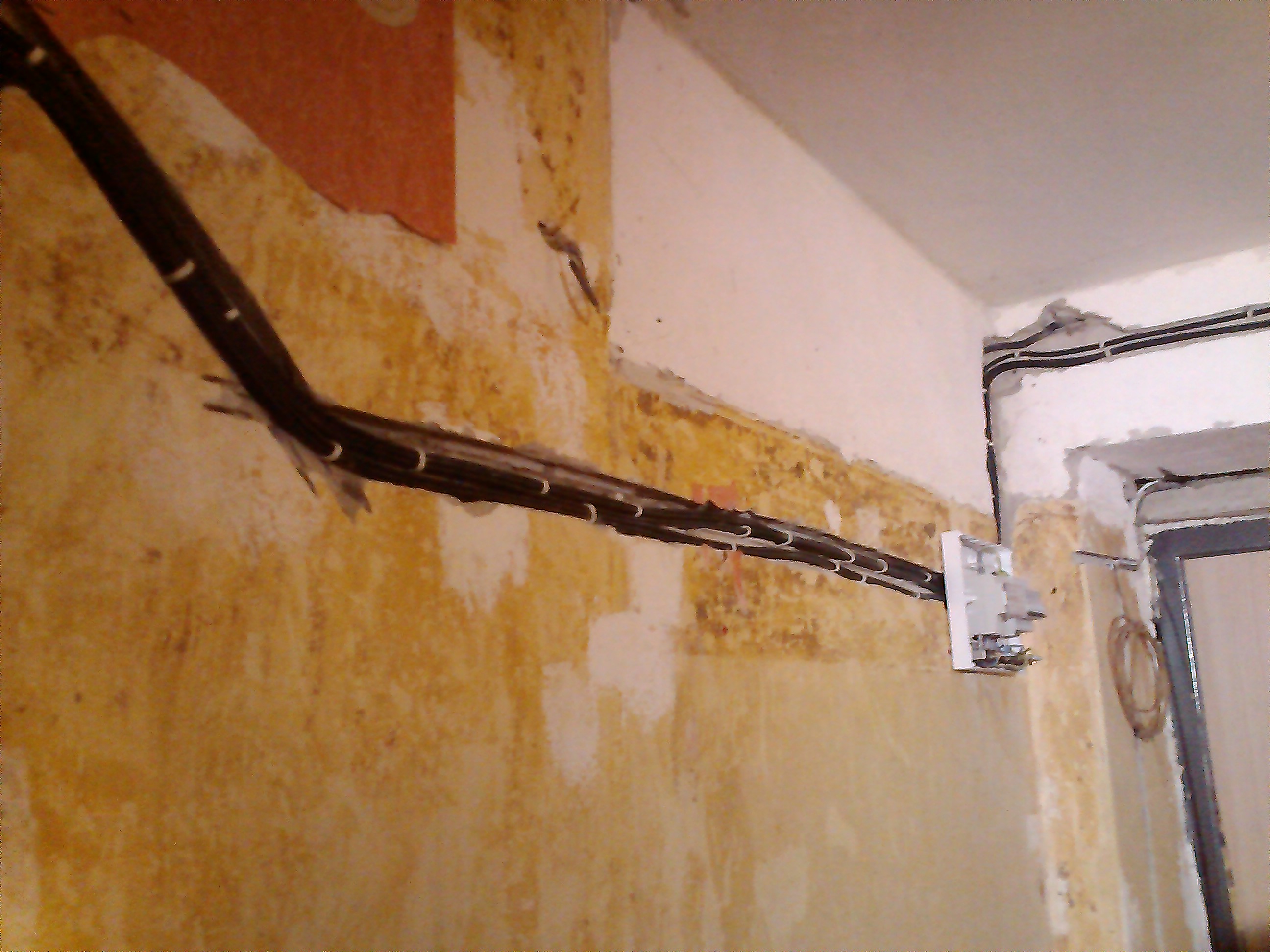

   Визуальное выделение штроб на фоне стен

   2. Берете обыкновенный радиоприемник, настраиваете на 100 — 150 кГц и, подводя к стене, слушать характер шума. Появление посторонних звуков, шипения, потрескивания свидетельствует о наличии в данном месте провода. Рекомендуется включить в розетку, которая питается от искомой линии проводки, мощный электроприбор, чтобы по кабелю протекал ток нагрузки.

   Радиоприемник

   3. Альтернативный вариант по отношению к радиоприемнику, это использование микрофона и магнитофона. Подключаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

   Обычный микрофон

   Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!

   Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой. Некоторые типы отверток реагируют на проложенный в стене кабель.

   В случае необходимости поиска скрытой электропроводки можно обратиться за помощью к специалистам, которые предоставляют подобную услугу. Преимуществом этого варианта является точность в определении мест расположения кабеля.

   Если вы приобретаете первый раз прибор и еще не знаете, работает он или нет, то у опытного электрика наверняка уже есть проверенный временем прибор, который позволит с точностью определить не только местонахождение проводки в стене, но и точное место ее повреждения, в случае возникновения такой необходимости. Поэтому прежде чем идти в магазин за прибором следует подумать о целесообразности такой покупки.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Правила прокладки электропроводки в квартире простыми словами

В этой статье я поделюсь с вами всеми секретами прокладки электропроводки в квартире. Рассмотрим все современные и лучшие решения, а также наложим на них требования ГОСТов.

Если вы планируете самостоятельно проложить электропроводку в своей квартире с нуля: читайте что можно и что нельзя делать при разводке электрики в квартире.

Содержание:

Правила прокладки электропроводки в квартире

В этой статье я не стану перепечатывать требования ПУЭ и ГОСТов, а сделаю некую выдержку и попробую описать это человеческим языком.

Основные требования правил электрики в жилых помещениях определяют:

  1. Используемые кабели и электротехническая продукция;
  2. Состав распределительных щитов в квартирах;
  3. Способы прокладки электропроводки.

Для квартир при скрытой проводке необходимо применять кабель, который не распространяет горение и имеет маркировку ВВГнг (А, LS) или NYM. Будет этот кабель круглый, плоский или звездочкой не имеет никакой роли. По моему опыту могу сказать, что круглый кабель хоть и немногим дороже плоского имеет более удобную форму при прокладке: его удобнее пропускать в гофру, он не перекручивается. Также при наличии специального инструмента его удобнее зачищать от изоляции.

В отличии от кабеля есть еще провода: ПВС, ПУГВ, ПУНП и др. Прокладка проводов скрыто не допускается. Используйте только кабель.

Геометрия прокладки проводов играет немаловажную роль. Ведь если проложить кабельные линии по кратчайшему пути, то со временем, когда вы забудете, как эти линии проходили вы можете смело закрутить в неё саморез.

Все кабельные линии должны идти строго вертикально к розеткам и выключателям снизу или спускаться сверху. В крайнем случае подходить горизонтально.

Способы прокладки электропроводки в квартире

В многоквартирных домах прокладывать кабельные линии можно по полу в цементно-песчаную стяжку, по потолку и в стенах.

В стенах, в уже имеющихся пустотах или поверху в штробах я не рассматриваю. Этот способ можно применять только в случае локальной замены проводки, данный способ изжил себя. Если вы собираетесь сделать полную замену электрики, то лучше проложить её по потолку.

Прокладка электропроводки в квартире по потолку

С того момента как в современной отделке появились натяжные, подвесные и другие конструкции потолков — этот способ самый, самый.

Объясню в чем его преимущество перед другими способами:

  1. Данную разводку можно применять в квартире, где уже залита стяжка. При замене старой электропроводки.
  2. При данной разводке гораздо легче устанавливать сами розетки и выключатели. Все коммутации уже сделаны в распаячных коробках и в подрозетник спускается только один провод.
  3. Повредить такую электрику практически невозможно. Когда разводка электропроводки сделана правильно: распаячные коробки собраны на современных клеммах, а отходящие радиальные линии от щита защищены, подобранным правильно, автоматами защиты.  У вас в доступе остаются только розетки и выключатели, подводящие кабели к которым идут строго вертикально вниз.

При повреждении кабельной линии одной из розеток остальные останутся работать (если устранить, конечно, причину короткого замыкания). В случае если необходимо что-то модернизировать или отремонтировать все затраты составят лишь стоимость полотна натяжного потолка и работы по его монтажу. Не надо вскрывать стяжку и т.д.

Недостаток прокладки таким способом — это конечно больший расход провода, немногим больше штроб и конечно больше трудозатрат.

Прокладка электропроводки в квартире по полу

Если вы счастливый обладатель квартиры в новостройке и не хотите делать прокладку электропроводки по потолку, то уложить кабельные линии в стяжку тоже хороший способ.

При таком способе прокладки проводки, лучше всего вообще отказаться от распаячных коробок и сделать все коммутации в подрозетниках. Как расскажу далее.

При монтаже электропроводки по полу желательно применять гофру и пропускать провода уже в ней. В процессе монтажа вы или ваши рабочие неоднократно пройдутся по кабельным линиям и гофра поможет защитить кабель от повреждений. К тому же после заливки стяжки они будут изолированы от прямого контакта со стяжкой.

Кабельные линии крепятся к основанию пола с помощью перфоленты только для того, чтобы в процессе заливки стяжки они не всплывали.

Затяжку провода в гофру при больших метражах кабеля, лучше производить заранее. Таким образом расход кабеля существенно сократится. Так при затяжке отдельных кусков вы всегда будете отмерять кабель с запасом и на каждом этапе будете обрезать большие куски. Стоимость же снятой гофры в десятки раз ниже кабеля, поэтому ее обрезки не так существенны по стоимости.

Кроме всего прочего можно комбинировать два этих способа и прокладывать электропроводку и по полу, и по потолку. В данном случае розеточные линии растягиваются по полу, а световые прокладываются сверху. Получается неплохой симбиоз и экономия кабеля.

Схема прокладки электропроводки в квартире

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:



Выключателем разрывается всегда фазный провод, нулевой провод разрывать нельзя.

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

Роутер следует подключать через отдельный автомат из-за удобства его перезагрузки путем отключения и включения. Как правило роутер прячется в гардеробной или шкафу и до него сложно добраться. А здесь открываете распределительный щит отключили/включили автомат, и он перезагрузился.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

Типовая схема распределительного щита однокомнатной квартиры

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Если кабелей много, например при устройстве проходного выключателя то лучше установить глубокий подрозетник.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

Заключение:

  1. Прокладку электропроводки в квартире следует начинать с утвержденной женой схемы расстановки мебели)) и разметки всех выключателей и розеток. Высота и расположение всех точек расписана в данной статье.
  2. Необходимо использовать только кабель и только марки ВВГнг или NYM. Провода использовать для скрытой проводки запрещено.
  3. Прокладку проводки желательно делать по потолку или по полу в стяжке.
  4. Все потребители в санузлах должны быть запитаны через УЗО.
  5. В санузлах должны быть установлены коробки уравнивания потенциалов.
  6. Правильно подобрать автоматы защиты, УЗО и собрать распределительный щит.

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!





Проводка в существующем доме через стены

Провода в существующем доме

В этом руководстве объясняется, как протянуть проволоку через стены в существующем доме - после установки гипсокартона. Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации. Панель проводки позволяет подключить все провода к центральному месту вместо того, чтобы прокладывать провода из комнаты в комнату. На странице «Типы проводов» объясняются различные типы проводов, которые вы можете использовать.В Руководстве по окончательной обработке объясняется, как заделать провода (надеть концевые разъемы) после того, как вы подведете их к розетке. В Руководстве по деталям перечислены все, что вам нужно для реализации проекта. Как минимум, вам понадобится рыбная лента, изолента, пила для гипсокартона и прибор для поиска гвоздей. Вам также могут понадобиться молоток и зубило, если вы будете надрезать шпильки или балки.

Планирование прокладки электропроводки

Сначала вам нужно будет выбрать место начала и конца вашего провода, а затем определить путь, по которому будет проходить провод.Прежде чем вырезать отверстия, важно продумать путь прохождения проволоки. Некоторая гибкость в расположении розетки может значительно облегчить прокладку сложного провода. Некоторые моменты, которые следует учитывать при прокладке провода:

  • Используйте прибор для поиска стоек, чтобы определить точное расположение стоек в стене. Шпильки имеют ширину 1 1/2 дюйма и обычно находятся на расстоянии 16 или 24 дюймов (кроме окон, дверных проемов и других стен). Убедитесь, что вы не прорезали отверстие прямо над шпилькой.
  • Определите, что находится по ту сторону стены.Возможно, вам придется провести несколько творческих измерений, чтобы найти одно и то же место на обеих стенах. Иногда легче сосчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 дюймов или 24 дюймов. Розетки не подходят друг к другу в одной стене. Кабина с лекарствами может мешать работе встроенного в стену динамика. Воздуховод может всему мешать.
  • Затем определите, что находится внутри стены. Если это внешняя стена, то она будет заполнена утеплителем. Это не значит, что вы не можете им пользоваться, но это усложняет удочку.Вам также следует пройти в подвал или на чердак, чтобы посмотреть, какие трубы и провода проходят через эту стену. Вы не должны вырезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной комнаты наверху, проходящие через эту стену. Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода. Сетевая розетка будет закреплена на шпильке, и провод питания будет проходить вверх или вниз от этой шпильки. Любой кабель, Интернет ... провода должны быть проложены на расстоянии не менее 12 дюймов от силового провода. Когда ваши провода должны пересекать электрический кабель, они должны проходить под углом 90 градусов.
  • Другая проблема заключается в том, что огонь останавливается горизонтально между двумя стойками. Эти доски могут помешать вам провести провод по стене. Строители также иногда используют горизонтальные 2х4 по обе стороны от двери, чтобы стена не тряслась, когда дверь захлопывается. Лучший способ определить место остановки огня - использовать прибор для поиска гвоздей вверх и вниз по стене, по которой вы будете прокладывать провод, особенно если эта стена находится рядом с дверью.
  • Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей.Для проводов, проходящих рядом с дымоходом, вы можете приобрести провода с номинальными характеристиками.
  • Не обрезайте проволоку с катушки, пока не закончите ее прохождение. Если вы перережете провод, а затем пропустите его, вы почти всегда обрежете его слишком коротко. Лучше не сокращать, пока вы не закончите (или хотя бы частично), а затем вы должны добавить пару футов к своей оценке.
  • Наконец, обязательно прочтите все это руководство перед тем, как начать резку. На странице «Прокладка проводов» также есть много полезных советов по идентификации проводов, труб и воздуховодов с изображениями их внешнего вида до установки гипсокартона.Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему и ознакомиться с тем, как стены выглядят изнутри.

Теперь, когда вы понимаете, что находится в стене, определите, подходит ли выбранное вами расположение розетки / динамика. Будет ли перемещение выпускного отверстия с другой стороны шпильки в любом направлении вызывать больше или меньше проблем? Неужели так много проблем, что провод не запускается? Есть альтернативы для очень сложных установок.Acoustic Research делает плоский провод динамика, который приклеивается к стене, и вы можете закрасить его. При необходимости вы можете проложить провода, проложенные под плинтусом, по всему периметру комнаты.

Вырезание отверстий под розетки

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены. Вот почему я не люблю прорезать гипсокартон электроинструментом. Вместо этого я использую канцелярский нож / лезвие бритвы с толщиной лезвия, установленной на толщину гипсокартона.Для розетки я сначала проделываю отверстие размером 1 x 1 дюйм в центре коробки, используя канцелярский нож. Это отверстие достаточно большое, чтобы я мог видеть и прощупывать любые провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать в случае, если я допустил ошибку. Убедившись, что все в порядке, я обрисовываю электрическую коробку, а затем вырезаю оставшуюся часть отверстия с помощью замочной пилы для гипсокартона или универсального ножа. Еще мне нравится резать гипсокартон на внешних стенах универсальным ножом. Таким образом, он не прорежет бумажный барьер изоляции.

При отслеживании электрической коробки не включайте выступы сверху или снизу. Не забудьте протянуть провода через коробку, прежде чем вставлять коробку в отверстие. Затем затяните винты на передней части коробки, чтобы открыть защелки / клапаны, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу / подвалу и на чердаке, вы сможете прокладывать провода без необходимости резать и ремонтировать гипсокартон.На втором этаже проведите провода по стене от чердака. На первом этаже проведите провода по стене от подвала. При необходимости используйте существующие воздуховоды или участки трубопроводов, чтобы провести провода от чердака в подвал. Все это будет подробно рассмотрено ниже.


Красный : Провод от чердака до подвала возле дымохода.
Синий : Провод от чердака до подвала с использованием возврата системы отопления, вентиляции и кондиционирования воздуха на втором этаже
Зеленый : Провод от чердака к розетке на втором этаже
Фиолетовый : Провод от подвала к розетке на первом этаже.

При установке на первом этаже просверлите половую доску, а затем подошву.Снизу в подвале нижняя часть половиц не дает четкого представления о том, где находятся стены. Измерение практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверливаете свой коврик. Хороший способ отметить, где просверлить отверстие для провода, - сначала просверлить небольшое пилотное отверстие на первом этаже в подвал. Прямо под розеткой, где вы хотите сделать отверстие для провода, просверлите небольшое отверстие под плинтусом на стыке стены и пола.Затем протолкните тонкую проволоку (или проволоку для плечиков) через это отверстие и найдите этот провод, проходящий через потолок в подвале. Эта проволока должна выходить прямо под гипсокартон. Шпильки имеют ширину 3 1/2 дюйма, поэтому переместите их на 1 1/2 дюйма в сторону стены, чтобы получить центр стойки. Опять же, не забудьте посмотреть, прежде чем сверлить это пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло будет проходить сквозь пол. Убедитесь, что в этом месте в подвале нет проводов или труб.Также не проталкивайте сверло через пол без надобности. Пол будет толщиной не более 3/4 дюйма.

Монтаж второго этажа проще, потому что двойная верхняя плита будет видна с чердака. Убедитесь, что вы просверлили эти доски прямо вниз. Я действительно сталкивался с тройными верхними пластинами (общая толщина 5 1/2 дюйма), а небольшой угол сверла может привести к тому, что вы вылезете через потолок или стену, а не окажетесь между стойками.Примечание. Всегда надевайте лицевую маску, когда на чердаке используется изоляция из стекловолокна.

Иногда бурение сверху или снизу не подходит. Может у вас нет подвала или чердака. Существуют гибкие сверла, предназначенные именно для этого. Эти сверла могут быть длиной до 6 футов и могут использоваться для одновременного просверливания нескольких шпилек или балок. Вырежьте отверстие для выпускного отверстия, а затем воткните гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или в сторону.Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одной из этих длинных гибких насадок. Если вы просверливаете 3 шпильки за раз, не имея возможности видеть, что между ними, вы легко можете просверлить трубу, электрический провод или воздуховод. Ищите вентиляционные отверстия, выпускные отверстия, раковины ... сверху и снизу от места сверления (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Ловля проволоки сквозь стены

Теперь вы готовы ловить проволоку.Обычно это задача двух человек. В подвале или на чердаке протяните ленту с проволочной рыбой через просверленное отверстие. Попросите кого-нибудь на другом конце протянуть отверстие в гипсокартоне, схватить рыбную ленту и протянуть ее, высовывая из отверстия примерно ногу. Затем прикрепите проволоку к рыболовной ленте и протяните ее обратно.

Чтобы правильно обмотать провод лентой, сначала необходимо снять изоляцию. Затем оберните проволоку вокруг крючка на ленте, как показано выше.Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выступов, которые могут привести к его застреванию при протягивании. Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать заново. Большинство проводов (особенно коаксиальный кабель) не должен изгибаться под большим углом. Протянув проволоку, отрежьте отогнутую часть проволоки и выбросьте ее.

Провода от чердака до подвала

Теперь, когда вы проложили провода от розетки до подвала или чердака, вам может потребоваться проложить провод от чердака к подвалу.В идеале, в вашем доме должна быть будущая труба, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели. Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли проложить провод в том же районе. Это может быть дымоход для печи / водонагревателя, радоновая трубка, водопровод, отопительный канал / возврат или дымоход камина. Не разрезайте дымоход или радоновую трубку, потому что это может привести к выбросу вредных химикатов в ваш дом.Кроме того, дымоход и дымоход могут сильно нагреться, что может привести к возгоранию ваших проводов. В этом руководстве будут рассмотрены два разных метода: прокладка провода возле дымохода (красный провод в примере выше) и прокладка провода в возвратной магистрали HVAC второго этажа (синий провод в примере выше).

Если вам необходимо проложить провода рядом с дымоходом, всегда держитесь на расстоянии не менее 1 дюйма от дымохода и используйте огнестойкий провод. Для дымохода проволока должна находиться на расстоянии 12 дюймов от дымохода.С чердака опустите ленту с рыбой до подвала, подсоедините провод и протяните его обратно. Крепко закрепите провода с помощью скоб в нижней и верхней части трассы, чтобы убедиться, что проволока не изгибается в середине и не приближается к дымоходу. Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте. Если вам необходимо просверлить отверстие, убедитесь, что он находится на расстоянии не менее 1 дюйма от дымохода. Острые края этого отверстия могут со временем порезать провод, поэтому используйте втулку для защиты провода.Вы также можете обрезать края отверстия ножницами и загнуть острые края. Проконсультируйтесь со своими местными строительными нормами и правилами для получения дополнительной информации о прокладке проводов возле дымохода. Строительные нормы и правила различаются в зависимости от города и округа. Неправильная проводка может привести к тому, что вы не проведете осмотр дома и не сможете его продать.

Пропустить провода через обратку системы отопления, вентиляции и кондиционирования воздуха сложнее, но также и безопаснее. Во-первых, найдите возврат на втором этаже во внутренней стене, которая проходит во всю высоту дома.По сути, это означает найти вентиляционное отверстие (например, то, что внизу слева), где, как вы знаете, есть стена на первом этаже, прямо под стеной на втором этаже. Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите в стену, чтобы убедиться, что до подвала есть свободный путь. Строители будут использовать пространство между стойками и гипсокартоном, чтобы сформировать обратный канал, поэтому для возврата не требуется листовой металл, пока вы не доберетесь до подвала.Следующим шагом будет поиск дна этого воздуховода в подвале. Скорее всего, он будет закрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа. Подденьте листовой металл, используя либо молоток, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы поддеть листовой металл. Нет необходимости удалять его полностью. Достаточно, чтобы пропустить через него провод. Еще раз направьте фонарик через обратный проход на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный канал.Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие в двойной верхней пластине на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и сверлить на чердак, а не на чердак. Только не роняйте дрель. Перед бурением пройдите на чердак и найдите верхнюю пластину 2x4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней нет проводов, которые могут порезаться сверлом. Теперь вы готовы запускать провода. Вы можете позволить силе тяжести выполнить работу и просто протолкнуть провода вниз от вентиляционного отверстия второго этажа, а затем протолкнуть другой конец через отверстие на чердак.Если это не сработает, используйте рыболовную ленту. Когда вы закончите прокладывать провода, прибейте их к одной из шпилек, чтобы их не было видно через решетку на обратной стороне.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется разрезать и залатать гипсокартон. Сколько нужно отрезать гипсокартон, зависит от того, насколько хорошо вы выберете путь прохождения провода. Используя прибор для поиска стоек, определите, в каком направлении балки перекрывают потолок.Вы хотите провести провод по балке (зеленый провод внизу), а не к балке (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву подошвы в область между стойками, как если бы вы проводили розетку на первом этаже. Убедитесь, что у вас есть сверло достаточно большого размера для всех проводов, которые вы собираетесь проложить. Обычно бит в 1 дюйм позволяет проложить несколько коаксиальных проводов и кабелей категории 5. Затем вам нужно будет вырезать и удалить L-образный кусок гипсокартона над этим отверстием, где стена встречается с потолком.При разрезании гипсокартона постарайтесь вырезать его целиком и нанести как можно меньше повреждений. Повторное использование вырезанного участка упростит ремонт гипсокартона. Используя молоток и зубило, прорежьте путь в верхней пластине стены, чтобы можно было провести провод от стены к потолку. Затем протяните проволоку от подвала до верха стены и протяните ее в комнату.

Если ваши балки работают неправильно, попробуйте вместо этого проложить провод в другой стене.Если вам нужно провести проволоку к балкам, вы можете использовать длинное гибкое сверло или вырезать часть потолочного гипсокартона на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки. По коду вы не можете сделать надрез на балке размером 2x6 или меньше. Выше нельзя надрезать более 1/6 его высоты. На самом деле, вам все равно не нужно делать надрез больше 1/2 дюйма.

Надрезав шпильку или балку, закройте выемку металлической пластиной, чтобы потом случайно не просверлить или пробить гвоздями.Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последний шаг - вырезать отверстие под динамик. Используйте прибор для поиска стоек на потолке, чтобы найти балки. Балки потолка могут находиться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика. Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как выходы) на случай, если отверстие находится в плохом месте. Используя это небольшое отверстие, убедитесь, что в потолке нет каналов или водопроводных труб, которые мешали бы вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете.Затем обведите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте потолок из гипсокартона с помощью канцелярского ножа или замочной пилы для гипсокартона. Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала вырежьте отверстие для динамика, затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика. к стене.Если сверло недостаточно длинное, вам также может потребоваться просверлить отверстие от стены к динамику. Чем больше балок вы просверлите, тем сложнее будет выловить проволоку позже. Вы будете сверлить между балками, не зная, что там, поэтому определите, есть ли там стены (с электрическими розетками, воздуховодами ...) или ванные комнаты. над этой зоной на втором этаже. Если есть вероятность, что между скрытыми балками есть водопровод, электрический провод или воздуховоды, то это, вероятно, безопаснее. вместо этого разрезать гипсокартон и надрезать балки.

Вам также следует проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Схемы подключения коммутируемых настенных розеток

По коду, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки с источником питания и переключателем в первую очередь.Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с заземлением на выходе.

Подключение раздельной коммутируемой розетки

Здесь розетка розетки разделена путем удаления перемычки между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина работает независимо.Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Горячий источник на коммутаторе соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к шлейфу переключателя

На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой. Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке снимается и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки.На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к шлейфу переключателя

На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подключения подключается к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на шлейфе переключателя проходит от переключателя до верхней половины розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная схема предыдущей схемы. Здесь нейтраль источника присоединена к розетке и к белому проводу, идущему к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер.Подобное нейтральное соединение теперь требуется в большинстве новых распределительных коробок, так как код NEC изменился в 2011 году.

Схема подключения выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой. Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе подключается к черному проводу, идущему к переключателю, и горячим проводам, идущим к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали на розетке, и новый нейтральный провод добавляется к стыку.Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

На переключателе черный провод подключен к одной клемме, а красный провод - к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой.Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения

для нескольких переключаемых розеток

На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе. Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждая из них соединена с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

Подробнее в разделе «Самостоятельная помощь».com

Лучшая цена открытая проволочная стенка - Отличные предложения на открытую проволочную стенку от глобальных продавцов открытых проволочных стен

Отличные новости !!! Вы попали в нужное место для открытой проволочной стены. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя открытая проволочная стена в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть открытая проволочная стена на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в открытой проволочной стене и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести open wire wall по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Проволочный канал со сплошными стенками - Cableorganizer.com

WDSW-050-050 Кабельный канал со сплошной стенкой (с крышкой) 0,5 дюйма x 0,5 дюйма 0,67 дюйма (17 мм) 0,67 дюйма (17 мм) 156 FT 13,23 фунта (6 кг)

Прямо от производителя

WDSWI-050-100 Кабельный канал со сплошной стенкой (с крышкой) Доступен только в сером цвете 0,5 дюйма x 1 дюйм 0,60 дюйма (15 мм) 0,18 дюйма ( 30 мм) 130 FT 16 фунтов (7,25 кг)
WDSW-075-200 Кабельный канал со сплошной стенкой (с крышкой) 0.75 дюймов x 2 дюйма 0,98 дюйма (25 мм) 2,09 дюйма (53 мм) 78 FT 11 фунтов (5 кг)

Manufacturer Direct

WDSW-075-200-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 0,75 дюйма x 2 дюйма 0,98 дюйма (25 мм) 2,09 дюйма (53 мм) 78 FT 11 фунтов (5 кг)

Производитель напрямую

WDSW-100-075 Кабельный канал со сплошными стенками (с крышкой) 1 дюйм x 0.75 дюймов 1,14 дюйма (29 мм) 0,91 дюйма (23 мм) 78 FT 13,25 фунта (6 кг)

Manufacturer Direct

WDSW-100-075-TP Сплошной провод Воздуховод с клейкой подложкой (крышка в комплекте) 1 дюйм x 0,75 дюйма 1,14 дюйма (29 мм) 0,91 дюйма (23 мм) 78 FT 13,25 фунта (6 кг)

Производитель Direct

WDSWI-100-100 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 1 дюйм 1.00 дюймов (25 мм) 1,18 дюйма (30 мм) 117 FT 21 фунт (9,5 кг)
WDSW-100-150 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 1,5 1,14 дюйма (29 мм) 1,61 дюйма (41 мм) 78 FT 17,7 фунта (8 кг)

Производитель Direct

WDSW-100-150-TP Кабельный канал со сплошной стенкой с клейкой подложкой (крышка в комплекте) 1 дюйм x 1,5 дюйма 1.14 дюймов (29 мм) 1,61 дюйма (41 мм) 78 FT 17,7 фунтов (8 кг)

Manufacturer Direct

WDSW-100-200 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 2 дюйма 1,14 дюйма (29 мм) 2,13 дюйма (54 мм) 78 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-100-200-TP Кабельный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 1 дюйм x 2 дюйма 1.14 дюймов (29 мм) 2,13 дюйма (54 мм) 78 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-100-300 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 3 дюйма 1,14 дюйма (29 мм) 3,11 дюйма (79 мм) 52 FT 26,46 фунта (12 кг)

Manufacturer Direct

WDSW-100-300-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 1 дюйм x 3 дюйма 1.14 дюймов (29 мм) 3,11 дюйма (79 мм) 52 FT 26,46 фунтов (12 кг)

Manufacturer Direct

WDSW-100-400 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 4 дюйма 1,18 дюйма (30 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунта (12 кг)

Manufacturer Direct

WDSW-100-400-TP Кабельный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 1 дюйм x 4 дюйма 1.18 дюймов (30 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунтов (12 кг)

Manufacturer Direct

WDSW-150-150 Кабельный канал со сплошной стенкой (с крышкой) 1,5 дюйма x 1,5 дюйма 1,61 дюйма (41 мм) 1,61 дюйма (41 мм) 78 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW-150-150-TP Провод для сплошных стенок с клеевым слоем (крышка в комплекте) 1.5 дюймов x 1,5 дюйма 1,61 дюйма (41 мм) 1,61 дюйма (41 мм) 78 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW-150-200 Solid Wall Кабельный канал (крышка в комплекте) 1,5 дюйма x 2 дюйма 1,61 дюйма (41 мм) 2,13 дюйма (54 мм) 52 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW -150-200-TP Провод для сплошных стенок с клеевым слоем (крышка в комплекте) 1.5 дюймов x 2 дюйма 1,61 дюйма (41 мм) 2,13 дюйма (54 мм) 52 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW-150-300 Solid Wall Кабельный канал (крышка в комплекте) 1,5 дюйма x 3 дюйма 1,54 дюйма (39 мм) 3,11 дюйма (79 мм) 52 FT 24,25 фунта (11 кг)

Производитель Direct

WDSW -150-300-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 1.5 дюймов x 3 дюйма 1,54 дюйма (39 мм) 3,11 дюйма (79 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-150-400 Solid Wall Кабельный канал (крышка в комплекте) 1,5 дюйма x 4 дюйма 1,69 дюйма (43 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунта (12 кг)

Производитель Direct

WDS -150-400-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 1.5 дюймов x 4 дюйма 1,69 дюйма (43 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунтов (12 кг)

Manufacturer Direct

WDSW-200-100 Solid Wall Кабельный канал (крышка в комплекте) 2 дюйма x 1 дюйм 2,13 дюйма (54 мм) 1,10 дюйма (28 мм) 78 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW -200-100-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 2 "x 1" 2.13 дюймов (54 мм) 1,10 дюйма (28 мм) 78 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW-200-150 Кабельный канал со сплошными стенками (с крышкой) 2 дюйма x 1,5 дюйма 2,13 дюйма (54 мм) 1,61 дюйма (41 мм) 52 FT 15,5 фунтов (7 кг)

Manufacturer Direct

WDSW-200-150-TP Провод для сплошных стенок с клеевым слоем (крышка в комплекте) 2 дюйма x 1.5 дюймов 2,13 дюйма (54 мм) 1,61 дюйма (41 мм) 52 FT 15,5 фунтов (7 кг)

Прямая поставка от производителя

WDSW-200-200 Кабельный канал с твердой стенкой ( Крышка в комплекте) 2 дюйма x 2 дюйма 2,13 дюйма (54 мм) 2,13 дюйма (54 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-200- 200-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 2 "x 2" 2.13 дюймов (54 мм) 2,13 дюйма (54 мм) 52 FT 24,25 фунта (11 кг)

Электропроводка с воздушным уплотнением | Building America Solution Center

Описание

Воздух может проходить через крошечные зазоры вокруг электропроводки и отверстия в электрических коробках, неся кондиционированный воздух в полости стен и вверх на чердаки без кондиционирования или позволяя воздуху из гаражей и подползников без кондиционирования попадать в жилые помещения. Разница в давлении и температуре между кондиционируемыми и некондиционируемыми помещениями способствует этому потоку воздуха.Эти утечки воздуха представляют собой потери энергии, и они также потенциально могут пропускать теплый, влажный воздух в некондиционные помещения, где он может конденсироваться на холодных поверхностях, создавая проблемы с влажностью. И наоборот, воздух, попадающий в дом из гаража или подполья, может повлиять на качество воздуха в помещении и вызвать сквозняки. Чтобы быть эффективными, воздушные барьеры должны быть непрерывными; это означает герметизацию всех проемов во внешних стенах, а также в стенах, потолках или полах, прилегающих к некондиционным помещениям. Отверстия, просверленные в шпильках, а также в верхней и нижней пластинах, должны быть заделаны или заделаны пеной, чтобы воздух не проходил через проводку через полости в стене.

Обязательно запланируйте герметизацию электрических проходов после того, как будет установлена ​​проводка, но до завершения работы с гипсокартоном. Ответственность за герметизацию утечек воздуха вокруг электропроводки и электрических коробок должна быть включена в контракт на соответствующую торговлю, в зависимости от рабочего процесса на конкретных рабочих площадках.

Как герметизировать электрические коробки и проводку

  • Для потолочных электрических коробок: установите электрическую коробку в потолочный гипсокартон, затем заделайте уплотнение вокруг основания и заделайте все отверстия в коробке огнестойким герметиком. Рисунок 1 - Электрическая коробка с воздушным уплотнением из огнестойкого материала.
  • Для настенных электрических коробок: укажите, что электрик установит сборные герметичные электрические коробки, которые имеют гибкие манжеты в местах проходов проводов и фланец с уплотнителями на лицевой стороне. Рисунок 2 - Воздушное уплотнение распределительной коробки.
  • Или, в качестве другого варианта, установите стандартные электрические коробки и заделайте все отверстия в коробке (в том числе вокруг проходов проводов), затем заклейте лицевую сторону коробки к гипсокартону герметиком. Рисунок 3 - Воздушное уплотнение пластиковой распределительной коробки.
  • Закройте все отверстия для проводки во внешних стенах дома, такие как отверстия для электропроводки, проводки системы безопасности, телевизионных и телефонных кабелей, светильников на крыльце и внешних электрических розеток. Используйте герметик, прокладки или аэрозольную пену (обратите внимание, что распыляемая пена разлагается на солнце). Рисунок 4 - Отверстия для проводки с воздушным уплотнением.
  • Используйте герметик или баллончик с пеной для распыления, чтобы заделать отверстия для проводки через все верхние и нижние пластины. Рисунок 5 - Воздушное уплотнение отверстий для проводов пеной.

TV Mount Wire Скрыть провод в стене Скрыть TV Wire

скрытие проводов до и после

Многие потребители выбирают самостоятельный путь, когда дело доходит до установки собственного кронштейна для телевизора, но не имеют представления, что делать с проводами, висящими под телевизором. Скрыть каждый провод и кабель под креплением для телевизора - самая сложная часть процесса монтажа телевизора. Если ваш телевизор уже закреплен на стене, но вам неудобно прокладывать провода в стене, мы предлагаем скрыть монтажные провода для телевизора и установить электрическую розетку, чтобы сделать ваш телевизор более безопасным и красивым.

«Какие инструменты мне нужны, чтобы скрыть телевизионные кабели в стене?

«Как спрятать провода под телевизором?»

«Могу ли я вставить шнур питания телевизора в стену?»

предупреждение-сокрытие-удлинитель-провод Опасность пожара, скрывающая провод, шнур питания

Первым и наиболее важным элементом сокрытия проводки телевизора является включение питания телевизора или установка электрической розетки. Независимо от того, есть ли у вас кабель, спутник, пожарная палка, игровые системы, беспроводная антенна или вы просто используете приложения из магазина приложений для телевизора, вам необходимо установить розетку за телевизором.Никогда не прячьте шнур питания телевизора или удлинитель в стену, даже если он достаточно длинный. Проложить шнур питания телевизора или удлинитель в стене - это опасность возгорания и может привести к аннулированию гарантии на дом! Если вы не можете установить розетку до монтажа телевизора, вызовите специалиста по маскировке проводов или электрика. Разжигание огня в вашем доме не стоит затрат на профессионально установленную розетку переменного тока. Мы устанавливаем розетку позади каждого телевизора, чтобы обеспечить безопасность установки вашего телевизора, соответствие электрическим нормам и требованиям безопасности NC.

провод-сокрытие-яблоко-телевизор-скрытый-за-ТВ

Некоторые устройства, такие как Apple TV, небольшие кабельные и спутниковые приставки, а также различные потоковые устройства, можно спрятать за телевизором, чтобы сэкономить на полках и избавиться от подставок под телевизор. Мы скрываем 4K HDMI, Ethernet, оптическую и другую аудио / видео проводку и кабели для звуковых панелей и других компонентов в стене. Если к вашему телевизору подключены внешние устройства, такие как кабельная или спутниковая приставка, мы проложим кабели высочайшего качества в стене к вашей подставке для телевизора или полке под телевизором, чтобы обеспечить наилучшее качество звука и изображения.

самсунг-одна-соединительная коробка

Если у вас есть телевизор Samsung с плоским экраном с системой One Connect, мы можем спрятать One Connect за телевизором или внутри подставки под телевизор. Коробка Samsung One Connect имеет несколько аудио / видео входов, включая HDMI, коаксиальный кабель для ТВ-тюнера, оптический и USB. Вы можете использовать One Connect в качестве разветвителя HDMI для подключения различных устройств в будущем, не прикасаясь к телевизору.

скрытие проводов со звуковой панелью

Саундбары стали очень популярными из-за отсутствия достаточного количества динамиков в телевизоре.Более плоские смарт-телевизоры обычно поставляются с более низкими динамиками, что приводит к плохому качеству звука в сочетании с качеством изображения высокой четкости 4k. Наш эксперт по сокрытию проводов несет в себе крепления для звуковой панели, чтобы прикрепить звуковую панель к нижней части телевизора, чтобы шнур питания и оптический кабель были скрыты за телевизором. Если вы хотите, чтобы ваша звуковая панель была установлена ​​на стене под телевизором на расстоянии нескольких дюймов между звуковой панелью и телевизором, мы можем спрятать оптический кабель и шнур питания для звуковой панели, чтобы придать вам элегантный вид.

Провод-сокрытие со звуковой панелью над камином

Большинство домов новостройки в районе Шарлотты имеют камин с готовой разводкой, нишу или укромный уголок над мантией.Предварительно подключенная проводка означает, что ваша стена была предварительно подключена для установки телевизора с электрической розеткой и AV-кабелями строителем или предыдущим владельцем и не требует скрытия проводов. Если в вашем камине нет предварительной разводки, мы все равно поможем вам. Наш опыт, накопленный за годы прокладки кабелей и предварительной проводки в домах, позволяет нам реализовывать различные методы сокрытия ваших телевизионных проводов над камином.

Мы загрузили мгновенную таблицу ценовых предложений с указанием размеров телевизоров, различных услуг и изображений каждой услуги, чтобы ускорить процесс установки вашего телевизора.Вот несколько вопросов, которые мы задаем во время телефонного разговора, чтобы определить, какие услуги по сокрытию проводов мы можем предложить каждому клиенту…

  1. Из чего сделан ваш камин? Гипсокартон, кирпич или камень?
  2. Ваш камин на внешней стене или за ним есть другая комната?
  3. Камин выходит внутрь комнаты или у вас есть книжные шкафы, шкафы или полки с обеих сторон?

В худшем случае нам может понадобиться разрезать гипсокартон и пропустить провода через шпильки.Это называется ретро и довольно часто встречается в старых домах без каминов. Проделываем 3-4 маленьких отверстия, чтобы минимизировать повреждение гипсокартона. Отверстия достаточно большие, чтобы провести провода через шпильки от телевизора к ближайшей электрической розетке и к любым устройствам, которые вы подключили к телевизору. Мы устанавливаем настенные пластины над отверстиями и назначаем услуги профессионального ремонта гипсокартона, чтобы устранить все повреждения. Он вернет вашу стену в первоначальное состояние в тот же или на следующий день.Наш подрядчик по гипсокартону снимет наши настенные плиты, заделает все дыры в гипсокартоне, перекрасит стену и убедится, что стена вас устраивает, прежде чем они уйдут. Когда краска высохнет, вы никогда не узнаете, что мы вскрыли стену.

Мы используем проволочную опалубку и желоб для кирпичных и каменных каминов, а также бетонных и кирпичных стен, где невозможно спрятать провода в стене.

провод-скрытие-реклама-ТВ провод-сокрытие-форма-в-квартире

Некоторые жилые комплексы или офисные здания допускают настенный монтаж телевизора, но не допускают повреждения гипсокартона или скрытия проводов в стене.Арендаторам говорят, что они могут закрепить телевизор с плоским экраном на стене, но не могут спрятать провода внутри стены под телевизором. Если это ваш случай или вы просто не хотите, чтобы гипсокартон был поврежден, чтобы гарантировать возврат залога, мы можем использовать белую проволочную форму или пластиковые направляющие, называемые дорожкой качения. Дорожка качения и форма для проволоки имеют крышки, которые быстро отрываются или соскальзывают, чтобы скрыть провода внутри. Клей иногда повреждает краску и гипсокартон, если оставить его на долгое время. Мы можем использовать маленькие шурупы для гипсокартона, чтобы избежать повреждения гипсокартона при снятии каркаса со стены.

Все наши услуги по сокрытию проводки в стене поставляются в комплекте с настенными пластинами профессионального уровня, которые скрывают все отверстия, которые мы делаем в гипсокартоне. Мы гордимся каждой работой и наносим минимальный ущерб вашему дому.

Вы можете получить расценки на все наши услуги по установке телевизоров и маскировке проводов здесь.

Прокладка проводки в стене: Как проложить провод в стене в бетонной, кирпичной и стене из гипсокартона (схема)

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
