Расчет проема в несущей стене: Усиление проема в несущей стене- Примеры и расчеты.

Проектирование, согласование, устройство проема в несущей стене

Серьезные переделки в квартире, например, предполагающие новые арки, дверные или оконные проемы в несущих стенах, требуют многоэтапного согласования в уполномоченных органах. Порядок действий регламентирован Жилищным кодексом РФ и Постановлением Правительства Москвы 508 от 25.10.2011 (для столичной недвижимости).

Заказать согласование перепланировки с проемом в несущей стене

Оставьте свои данные, мы свяжемся с вами в течении 5 минут

Содержание

Фотофиксация выполненных монтажных работ по усилению проемов в несущих стенах

Усиление проема металлоконструкциями в несущей железобетонной стене панельного дома Усиление проема металлоконструкциями в несущей кирпичной стене Усиление проема металлоконструкциями в несущей монолитной стене

Основные правила

Разрешение на перепланировку с проемом в несущей стене может быть выдано только после подтверждения безопасности будущих работ экспертами специализированной организации — автором проекта дома (об этом отдельно упоминается в приложении 1 Постановления 508, пункте 18 и в приложении 3, пункте 1.

4.8). В техническом заключении должно быть указано, что перепланировка в квартире допустима и не нарушит устойчивость строительной конструкции, и приведено обоснование.

При затрагивании несущих конструкций, услуги по разработке технического заключения можно разделить на три группы:

• Техническое заключение действующего автора проекта дома
• Техническое заключение АО МНИИТЭП
• Техническое заключение ГБУ “Экспертный центр”

Больше информации об подготовке технического заключения на планируемую перепланировку мы описывали в данной статье.



Также потребуется заказать «…проект перепланировки и переустройства…, разработанный организацией…—…членом саморегулируемой организации…» (пункт 2.5.1.1.1.7 приложения 2 Постановления 508 и пункт 2.4 приложения 1). В этот документ дополнительно включается раздел о необходимых конструктивных решениях. В частности, описываются подходящие металлоконструкции для укрепления новых проемов, правила и порядок проведения соответствующих работ.

Примеры конструкций усиления проемов в несущих стенах

Схема устройства усиления проема в панельной кирпичной стене Схема устройства усиления проема в панельной кирпичной стене Схема устройства усиления проема в панельной жб стене Схема устройства усиления проема в монолитной жб стене Схема устройства усиления проема в монолитной жб стене Схема устройства усиления проема в монолитной жб стене

«Московский совет архитектуры и инженерии» вправе разрабатывать проектную документацию в виде проекта перепланировки для ремонта квартир и располагает возможностями по устройству проемов в несущих стенах, в том числе алмазной резке и усилению. Кроме того, оказываются услуги сопровождения процедуры согласования будущей или уже проведенной перепланировки.

Оставить заявку

«Московский совет архитектуры и инженерии» готов составить грамотно проект перепланировки, который успешно получит разрешение на перепланировку и позволит начать легальный ремонт в Вашей квартире.

Ваше имя

Ваш телефон

Ваша почта

Текстовое поле

Выбор услуги

Выберете….Проект перепланировки квартиры и Техническое заключениеТехническое заключение на ранее выполненные ремонтные работыЭскиз перепланировки (при незначительных работах)Согласование перепланировки до получения разрешения на ремонтСогласование перепланировки квартиры под ключУзаконить перепланировку нежилого помещенияВыезд на обследование и обмеры помещенияАлмазная резка проемов

Загрузка файлов

Условия обустройства проемов в несущей стене

Далее по тексту мы опишем вам основные моменты, на которые необходимо обратить внимание при планировании проема в несущей стене.

Усиление проемов металлоконструкциями

Проем в несущей стене всегда усиливается. Чтобы исключить разрушение дома, используется специальное усиление по верху и бокам проделанного отверстия. В большинстве случаев, необходимо сварить две металлические рамы из стальных уголков (двутавров или швеллеров), которыми обхватываются края несущей стены. Новая конструкция представляет собой перемычку, две стойки и опорные «пятки».

Усиление перемычки Усиление простенка Усиление «пяткой»

Выбор профиля и сечения рамы зависят от несущей способности стены и вида строительного сооружения (панельный, блочный, монолитный или кирпичный). Расчеты на устройство проема в несущей стене проводятся проектной организацией (автором проекта дома или уполномоченным Мосжилинспекцией органом) на основании данных, полученных при обследовании помещения и архивных проектных данных, разработанных перед строительством дома (если таковы имеются).

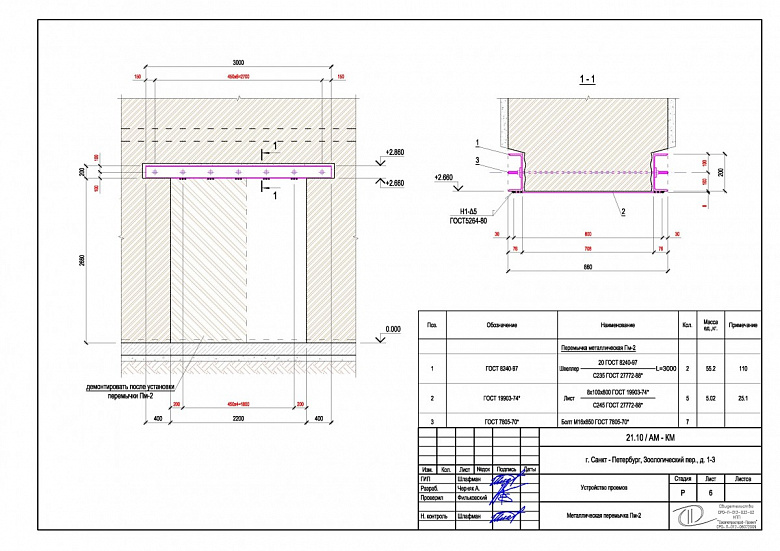

Примеры расчета несущей монолитной стены

Расчет проема в несущей стене Расчет проема в несущей стене Расчет проема в несущей стене Расчет проема в несущей стене Расчет проема в несущей стене

Важная составляющая, учтенная при проектирование – это расположение проема.

Тут следует знать:

• Чем выше в доме находится квартира, тем больше шансов, что устройство дополнительной двери или проема одобрят. На стены первых этажей давят конструкции сверху, и если их ослабить проемом, уменьшая размеры простенков, они могут не выдержать нагрузку. В лучшем случае у соседей появятся трещины, а в худшем вы и сами понимаете что может произойти;
• В панельных зданиях размер простенков уже существующих проемов должно быть не меньше 60 см – 100 см. При кирпичной кладке минимальный простенок — 50 см, но нужно учитывать, частое наличие вентиляционных каналов. Если они проложены в несущей стене, то сделать проем, скорее всего, не удастся. Согласно пункту 10.5 приложения 1 Постановления 508 «…при проведении работ по …перепланировке помещений в многоквартирном доме не допускается…ликвидация, уменьшение сечения каналов естественной вентиляции, демонтаж (частично или полностью) вентиляционных и технических коробов…».

Усиление проема металлоконструкциями в кирпичном доме Усиление проема металлоконструкциями в панельном доме Усиление проема металлоконструкциями в монолитном доме

Выводы

Получить разрешение на ремонт, с устройством проема в несущей стене, без положительного заключения от автора проекта дома (или уполномоченного мосжилинспекцией органа) не удастся.  Решение за автором, который оценит безопасность предполагаемых работ и выдаст техническое заключение. По этой причине в серийных домах панельных, блочных и кирпичных зданий добиться получения разрешения на проем проще, так как постройки уже давно изучены и они типовые.

• ширина проема в блочных или панельных многоэтажках может составлять 70-90 см;
• в кирпичных — до 2 м;
•  в монолитных — 80-100 см.

Несогласованные работы с несущими конструкциями чреваты негативными последствиями. Могут пострадать соседи (из-за нарушения устойчивости дома) и сам собственник (наниматель). Если безопасность проведенного ремонта не подтвердится в техническом заключением, то по ЖК РФ (статья 29, п. 3) придется «…привести… помещение в прежнее состояние…». А при бездействии» «…суд … принимает решение… о продаже с публичных торгов…» либо расторжения договора найма (ЖК РФ, статья 29, п. 5, п. п. 1 и 2).

Поэтому лучше заранее побеспокоится о своем благополучии.

Вы можете обратиться в «Московский совет архитектуры и инженерии» за консультацией, экспертной оценкой о возможности устройства желаемого проема в несущей стене, за проектной документацией, необходимой для успешного согласования и профессиональными услугами по согласованию.

У вас есть вопрос?

Оставьте свои контактные данные, мы свяжемся с вами и уточним детали.

С этой статьей читают

Проект перепланировки и переустройства Техническое заключение на перепланировку Техническое заключение после ремонта Согласование перепланировки под ключ

Вам также может понравиться

Основные требования к перепланировке жилой комнаты

Перепланировка жилой комнаты является одной из базовых вариантов ремонтных работ. Сегодня мы разберем от самых банальных до самых неожиданных ошибок, которые можно допустить при переустройстве.

Читать полностью »

29.11.2022 Комментариев нет

Основные требования к перепланировке кухни

Большинство перепланировок связано с изменением конфигурации кухни и желанием получить оригинальный дизайн. Это обусловлено тем, что чаще всего она недостаточно просторная и удобная, особенно в

Читать полностью »

05. 04.2021 Комментариев нет

Перепланировка санузла. Перенос, расширение, устройство

Под мокрыми зонами в строительной терминологии понимается санузел совмещенный, уборная и ванная комнанты. Перенос мокрой зоны в другую область квартиры возможен, но при условии, что

Читать полностью »

16.11.2020 Комментариев нет

Проемы в несущих стенах и перекрытиях

 Собственники нового или вторичного жилья, до начала или во время ремонта, задумываются над перепланировкой жилого помещения, как правило, это касается изменений проемов в несущих стенах. Чтобы совершить данные корректировки в проекте, нужно сделать профессиональные расчеты, позаботиться о безопасности, а главное подать документы в государственные органы, для согласования.

 Вы можете обратиться в ИВЦ «Технология», специалисты центра имеют допуски СРО, которые необходимы для проведения строительных работ такой сложности. Мы можем гарантировать, что обратившись в нашу организацию, перепланировка будет выполнена в нужные сроки, проект будет соблюдаться по правилам ГОСТа и СНиПа.

 Усиление проема в несущей стене

 Строительные конструкции в доме или помещении, в котором будут производиться работы, прежде всего должны гарантировать безопасность людей. Несогласованный проект может повлечь за собой массу негативных последствий, привести к обрушению дома или создать аварийную ситуацию (например, пойдут трещины в стенах). Поэтому важно иметь проект, который будет согласован. Все мы знаем, что здание держат несущие стены, когда происходит резка проема, то нагрузка распределяется на другие стены здания, нужно учитывать надежность строительных конструкций, чтобы нагрузка распределилась равномерно.

 В нашей организации вы можете заказать экспертизу проектной документации. Она помогает обнаружить и скорректировать ошибки, которые были найдены в разделах проекта перепланировки. Экспертное заключение — это важный документ, который подтверждает, что перепланировка будет производиться с соблюдением всех норм и стандартов.

 Содержания проекта по усилению проема:

• пояснительная записка,
• итоги обследования,
• измерение прочности бетона и будущей нагрузки конструкции,
• возможность и расчет устройства проема,
• план по монтажным и демонтажным работам,
• заключения и рекомендации,
• свидетельство СРО,
• методики расчетов и нормативно-правовые акты,
• подпись владельца,
• план БТИ и экспликация,
• указания, с помощью чего делается усиление (например, металлоконструкциями).

 Действие данного проекта составляет 1 год, когда работы по тем или иным причинам не были выполнены в указанный срок, его придется пересогласовать заново.

Примеры работОтправить

 Проем в кирпичной стене первого этажа административного здания по ул. Космонавтов, 15

1. Проем в несущей стене здания по ул. Самолетная, 23.  2. Горизонтальный проем по ул. Малышева. 3. Увеличение горизонтальных проемов в монолитной железобетонной плите перекрытия по ул. Вонцовского.

1. Увеличение вертикального проема в кирпичной стене в г. Железноводск. 2. Проем во внутренней стене квартиры здания по ул. Металлургов, 32а. 3. Проем в несущей кирпичной стене первого этажа здания по ул. Ленина-Толмачева (бывший Гастроном).

1. Проем в здании по ул. Сони Морозовой 190. 2. Монолитный железобетонный лестничный марш в здании по ул. Сони Морозовой 190.

Проем в несущей бетонной стене.

Ваше имя*

Телефон

Комментарий*

Балка

— Расчет требований к опоре для несущей стены —

спросил 2 года, 7 месяцев назад

Изменено 2 года, 7 месяцев назад

Просмотрено 4к раз

Я занимаюсь демонтажем несущей стены, чтобы открыть кухню и столовую. Дом был построен в 1700 году в Корнуолле (юг Англии) и построен из камня с использованием известкового и песчаного раствора. Это 2-х этажный дом.

Я снял планку и штукатурку со стены, которую собираюсь снять (рис. 1). Пролет стены, которую он должен поддерживать, составляет 2,4 метра. Убираемая несущая стена находится на земле, поэтому балка должна выдерживать вес второго этажа. Размеры комнаты составляют 2,5 м на 3,5 м со стороны стены кухни и 4,5 м на 3,5 м со стороны стены столовой. Итак, я предполагаю, что общая площадь, которую должна поддерживать балка, составляет 4,5 х 3,5 + 2,5 х 3,5?

Сбоку есть кирпичная стена, на которую может опираться балка (рис. 2). С другой стороны ничего нет, но, похоже, он имеет бетонное основание (рис. 3).

Мой вопрос: как мне рассчитать размер металлической двутавровой балки или, в идеале, дубовой балки, которая необходима, и достаточно ли прочны опоры (изображение ниже), чтобы поддерживать вертикальную балку, или мне нужно удалить их и построить новый? . Наконец, какой размер/прочность вертикальной балки мне нужен, чтобы выдержать вес?

Рис. 1 Рис 2 Рис. 3

• несущая
• балка

У вас есть несколько проблем: 1) новый размер балки, 2) адекватные соединения с фундаментами, 3) боковые нагрузки, 4) размер фундамента

1. Я американец, поэтому ничего не знаю о метрах, но попробую. Похоже, вам нужен проем 2,4 м (около 8 футов).

У вас есть один верхний этаж плюс система крыши, опирающаяся на эту стену (перемычку). Таким образом, со стороны кухни есть 2,5-метровые (7 футов) балки пола, охватывающие кухню, плюс со стороны столовой у вас есть 3,5-метровый (около 10 футов) верхний этаж, охватывающий столовую, в общей сложности 6 м (около 19,6 футов). Однако половина будет опираться на другие стены (не на перемычку). Нагрузка на пол составляет 40 фунтов. за квадратный фут по кодам США. Итак, 40 фунтов на квадратный фут x 19.0,6’/2 = 392 фунта. Живая нагрузка на погонный фут плюс статическая нагрузка 10 фунтов. на квадратный фут = 10 x 19,6/2 = 98 фунтов стерлингов при общей нагрузке 490 фунтов стерлингов.

Я предполагаю, что крыша имеет такой же каркас, как и пол. Таким образом, нагрузка на крышу составляет около 25 фунтов на квадратный фут (снеговая нагрузка) плюс 15 фунтов на квадратный фут для постоянной нагрузки. Следовательно, нагрузка на крышу составляет около 40 фунтов на квадратный фут.

Нагрузка на пол = 490 фунтов на фут, плюс

Нагрузка на крышу = 392 фунтов на фут

Общая нагрузка = 882 фунтов на новую балку.

Вам понадобится что-то метрически эквивалентное 4×10.

2. Я бы использовал стальные соединители между балкой и стойкой 4×4.

3. Существующая стена имеет боковые распорки, поэтому я бы покрыл оставшуюся стену фанерой толщиной 1/2 дюйма, чтобы она не смещалась вбок.

4. Верхний этаж и крыша больше НЕ распределяются равномерно вдоль стены, а затем до основания. Поэтому вам понадобится основание, способное выдержать 882 фунта-фута x 8 футов / 2 = 3528 фунтов. на каждом конце, что не кажется неразумным, и вы можете повторно использовать существующие опоры, но вам понадобится их проектирование.

Примечание: я хотел бы обратить всеобщее внимание на соединение жатки с «царской шпилькой» с правой стороны существующего проема. Мы прошли долгий путь в кадрировании.

К сожалению, это нельзя рассчитать, если нет чертежей дома. Даже если бы мы его посчитали и даже перестарались, за такую ​​большую вещь ни один контролер не пройдет без штампа архитектора.

Я могу упомянуть две вещи, прежде чем вы начнете это…

• Учитывая текущую конструкцию, я не думаю, что луч будет иметь большое значение.
• вам почти наверняка придется создавать новые фундаменты. Вас заставят свалить кучу бетона с обеих сторон, и потенциально это может оказаться гораздо более серьезным делом, чем жатка. (Я понимаю, что нынешние фундаменты проработали 300 лет, но они, вероятно, не передадут код для новой работы)

(тоже завидую, потому что рядом со мной перестали продавать тот набор фахита)

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Несущие стены: обзор проекта, формула, таблица расстояний между стойками стены0073

Гражданское строительство и проектирование



Анализ несущих стен, уравнение и расчетная таблица расстановки стоек



на него, перенося его вес на фундаментную конструкцию. Материалы, которые чаще всего используются для возведения несущих стен в больших зданиях, — это бетон, блоки или кирпич.



Навесная стена, напротив, не обеспечивает значительной структурной поддержки, кроме той, которая необходима для того, чтобы нести собственные материалы или передавать такие нагрузки на несущую стену.



В зависимости от типа здания и этажности несущие стены измеряются до соответствующей толщины, чтобы выдерживать вес над ними. Без этого внешняя стена может стать неустойчивой, если нагрузка превысит прочность используемого материала, что может привести к обрушению конструкции.



В жилых домах несущие стены чаще всего используются при легком методе строительства, известном как «каркас платформы», и каждая несущая стена опирается на плиту подоконника, которая сопрягается с самой нижней опорной плитой. Порожки крепятся болтами к кирпичной кладке или бетонному фундаменту.



Верхняя пластина или потолочная пластина — это верхняя часть стены, которая находится чуть ниже платформы следующего этажа (у потолка). Опорная плита или плита пола является нижней точкой крепления стоечных стоек. Используя верхнюю пластину и нижнюю пластину, можно построить стену, лежащую на боку, что позволяет забить торцы шпилек между двумя пластинами, а затем готовую стену можно наклонить вертикально вверх на подоконник; это не только повышает точность и сокращает время строительства, но и делает стену более прочной.



Сверхвысокие небоскребы. Из-за огромного веса небоскребов основания и стены нижних этажей должны быть невероятно прочными. Сваи используются для крепления здания к скальной породе под землей. Например, Бурдж-Халифа, самое высокое здание в мире, а также самая высокая конструкция в мире, использует специально обработанный и смешанный железобетон. Более 45 000 кубических метров (59 000 кубических ярдов) бетона весом более 110 000 т (120 000 коротких тонн) было использовано для строительства бетонно-стального фундамента, который имеет 192 сваи, каждая из которых имеет диаметр 1,5 м и длину 43 м (4,9 фута x 141 фут) и заглублена на глубину более 50 м (160 футов).



Они подвергаются осевым сжимающим нагрузкам в дополнение к собственному весу и, при наличии эксцентриситета нагрузки или боковых нагрузок, изгибу. Несущие стены могут быть спроектированы аналогично колоннам, но с учетом требований к конструкции ненесущих стен.



В качестве альтернативы несущие стены могут быть рассчитаны с помощью эмпирической процедуры, приведенной в ACI



Код , когда эксцентриситет результирующей сжимающей нагрузки равен или меньше одной шестой толщины стены. Несущие стены, спроектированные любым методом, должны соответствовать минимальным требованиям к армированию ненесущих стен. В эмпирическом методе осевая нагрузка, тысячи фунтов (кН), стены составляет: меньшее из значений расстояния между центрами между нагрузками и ширины подшипника плюс 4h.

Рекомендуемая максимально допустимая длина деревянных стоек, подверженных ветру со скоростью 100 миль в час или менее, для сейсмостойких конструкций.

Высота	На центральной прокладке (дюймы)
	24	16	12	8
Поддержка только крыши
>10	2×4	2×4	2×4	2х4
12	2×6	2×4	2×4	2×4
14	2×6	2×6	2×6	2×4
16	2×6	2×6	2×6	2×4
18	нет данных по	2×6	2×6	2×6
20	нет данных по	нет данных по	2×6	2×6
24	нет данных по	нет данных по	нет данных по	2×6
Поддержка одного этажа и крыши
>10	2×6	2×4	2×4	2×4
12	2×6	2×6	2×6	2×4
14	2×6	2×6	2×6	2×6
16	нет данных по	2×6	2×6	2×6
18	нет данных по	нет данных по	2×6	2×6
20	нет данных по	нет данных по	2×6	2×6
24	нет данных по	нет данных по	нет данных по	2×6
Поддержка двух полов и крыши
>10	2×6	2×6	2×4	2×4
12	2×6	2×6	2×6	2×6
14	2×6	2×6	2×6	2×6
16	нет данных по	нет данных по	2×6	2×6
18	нет данных по	нет данных по	нет данных по	2×6
20	нет данных по	нет данных по	нет данных по	нет данных по
24	нет данных по	нет данных по	нет данных по	нет данных по

Примечания:

а.
