Штробить стены под проводку: Чем штробить стены под проводку: выбираем инструмент

Основные советы по штроблению стен под проводку

Основные правила и советы как производится штробление стен. Обзор самых эффективных вариантов штробления в зависимости от инструмента.



В большинстве случаев проводку делают скрытой — ее прячут в стены, штукатурку, под отделочные материалы. Чтобы ее спрятать в стенах делают канавки, которые называют «штробы» или «штрабы». Процесс изготовления этих канавок называется «штробление» или «штробирование». Это не такое простое занятие и штробление стен под проводку требует знания правил их прокладки, особенности работы с разными материалами.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:

         — Отмечаем места расположения розеток/выключателей, светильников.

         — От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.

         — В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

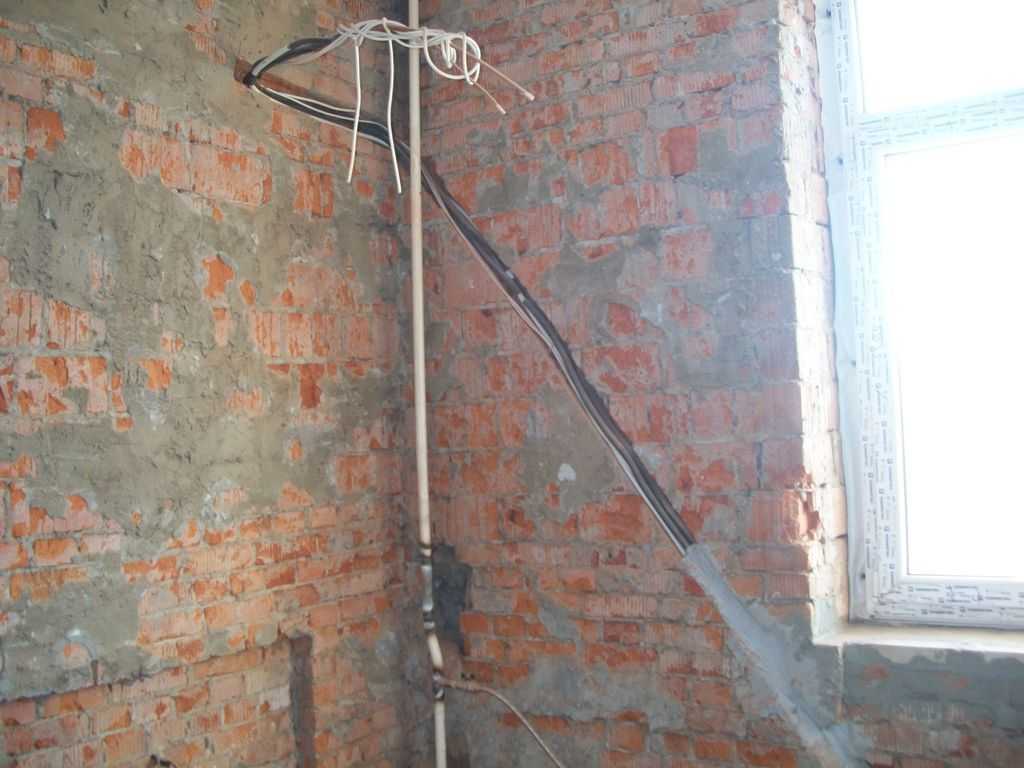

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
• Планировать надо так, чтобы не было пересечения канавок.

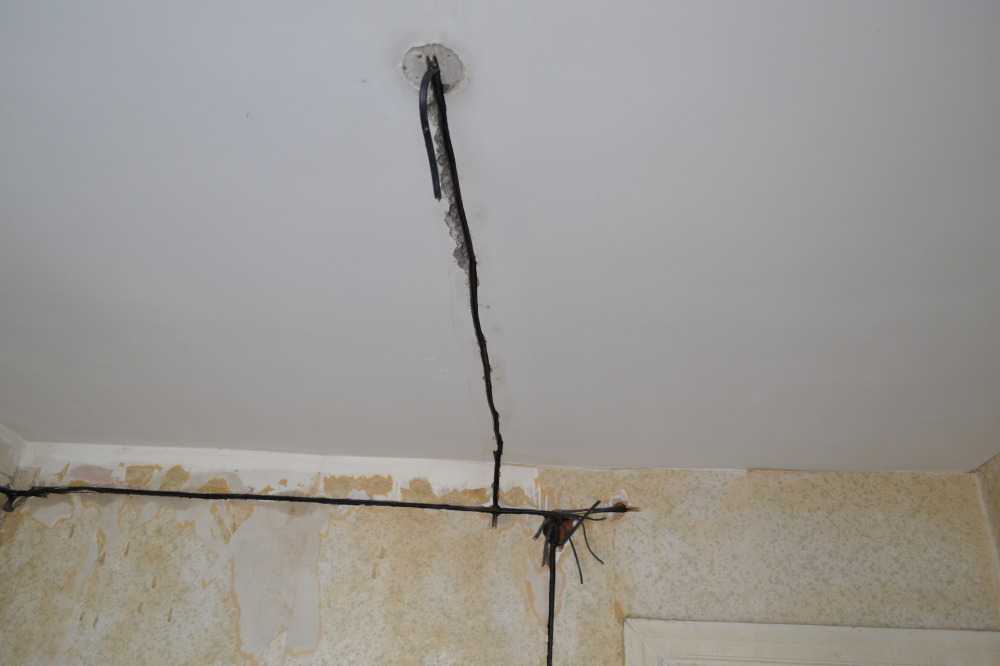

• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

 Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Чем и как сделать штробы в стенах

Для того чтобы проделать в стене канавки-штробы, можно использовать разные инструменты. Можно использовать обычный ручной инструмент — зубило и молоток, но процесс займет много времени и потребует значительных физических усилий. Можно воспользоваться различным электроинструментом — дрелью, перфоратором, УШМ (болгракой). С их помощью процесс ускорится, но работать ими не совсем безопасно. Есть еще специнструмент — штроборез. Он позволяет одновременно прорезать в любой стене две параллельные канавки, что намного облегчает и ускоряет работу. Далее более подробно остановимся на том, как сделать штробы пол проводку в стенах при помощи различных инструментов.

Молоток и зубило

Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:

• На участке небольшой длины — от 20 до 50 см — прорубают вдоль нанесенных линий штукатурку на глубину около 2 см. При этом зубило ставят перпендикулярно поверхности стены и просто пробивают толщу материала.
• На обработанном участке убирают материал между двух получившихся канавок. Для этого будило ставят под углом, откалывая кусочки.
• Продолжают на том же участке.

 Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.

Болгарка (УШМ)

Установив на угло-шлифовальную машинку (УШМ) диск, которым можно резать кирпич или бетон (выбираете в зависимости от типа материала), канавки для штроб можно сделать быстро.

Но использовать болгарку для штробления стен под проводку — не лучший выбор. Это очень опасный способ. В кирпичной или бетонной стене часто встречаются неоднородности — полости, камешки, каверны и т.д. Попав на одно из таких мест можно потерять контроль над инструментом и получить травму. Потом, если у вас нет огромного опыта работы с этим инструментом, выберите любой другой способ. Пусть — более медленный. Зато более безопасный.

Дрель

Использование дрели для штробирования стен под проводку — это как раз тот, более безопасный альтернативный метод. Выбираете самое толстое сверло, которое можно установить в патрон, насверливаете ряд отверстий на небольшом расстоянии друг от друга. Глубина сверления небольшая — около 2 см, так что много времени это не займет. Чтобы можно было легко контролировать глубину, на сверле, чуть выше нужной отметки, наклеивают полосу цветной изоленты (можно — цветного скотча). Сверление прекращают, когда до отметки остается совсем немного.

Полученную цепочку отверстий нужно превратить в канавку. Сделать это можно зубилом и молотком (или УШМ — все с тем же риском).

Перфоратор

Перфоратор можно использовать только для удаления материала между двумя параллельными канавками. Это хорошая замена зля зубила и молотка. Штробление стен под проводку делают при помощи насадки и виде лопатки нужной ширины (чуть меньше 2 см).

При удалении сердцевины, жало насадки ставят под углом к стене, направляя ее вдоль штробы. При работе откалываются довольно большие куски, так что надо быть осторожными.

Второй способ использования перфоратора — сразу делать штробу без предварительного изготовления параллельных канавок. Это ускоряет работу, но стенки получаются очень неровные, ширина «гуляет». И еще: возможно придется выравнивать дно полученной штробы при помощи зубила и молотка. Перфоратор — мощный инструмент, и убрать несколько миллиметров с его помощью сложно. Потому придется подправлять недостатки вручную. И, все равно, в результате вид у штробы будет «не очень». Это абсолютно не влияет на конечный результат, но не всем подобная «неопрятность» нравится.

Штроборез

Это профессиональный инструмент, предназначенный именно для нарезания канавок для штроб. Его описываем последним, так как оборудование недешевое, узкого назначения. Пригодно только для конкретного вида работ и покупать его исключительно чтобы сделать штробление стен под проводку один раз никто не будет. Найти его можно, разве что в больших пунктах проката техники.

В этом инструменте есть два пильных диска, которые выставляются в нужное положение. Диски разводятся на требуемое расстояние, выставляются по высоте, обеспечивая нужную глубину пропила. Инструмент довольно тяжелый, потому вертикальные штробы удобнее делать сверху-вниз. В этом случае требуется прилагать меньшие усилия, так как он опускается под действием собственной силы тяжести.

Штробление стен под проводку: особенности для стен из дерева и пенобетона

Описанный порядок действий универсален и инструментами можно штробить стены из любого материала. Но, есть некоторые специфические инструменты, которыми можно работать только по дереву или пенобетону.

Начнем с деревянных стен. В них скрытую проводку делают редко, так как кабель надо прокладывать в негорючих цельнометаллических лотках. Это значит, что надо делать глубокие и широкие штробы, что значительно снижает теплоизолирующие свойства стен. Тем. не менее, так делают.

Из описанных выше инструментов не стоит применять болгарку — диск может запутаться в уплотнителе, проложенном между бревен или брусом. Есть и два специфических инструмента, которыми можно работать далеко не со всеми материалами:

1. Цепная пила. Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.
2. Фрезер. Если у вас есть ручной фрезер, подобрав правильную насадку можно не только канавки сделать. Работать им дольше, чем цепной пилой, но быстрее чем стамеской.

Из этих двух инструментов более безопасен ручной фрезер. Его проще контролировать, он менее мощный и более предсказуемый.

В последнее время все чаще дома стали строить из пеноблоков. В них штробление стен под проводку идет быстрее — материал мягкий, его можно даже теркой, ложкой, ножом скрести… тем более стамеской.

Но чтобы работа шла быстрее, есть для проделывания канавок специальный штроборез по пенобетону. Это отрезок трубы с приваренной ручкой и треугольным или квадратным выступом, который и проделывает в материале канавку. Этот ручной инструмент, работать им несложно. Могут возникнуть затруднения только если пеноблок клали не на специальный клей, а на раствор. Шов при этом получается довольно толстый и его этим штроборезом не возьмешь. Тогда придется или УШМ использовать или «добивать» стамеской с молотком. Но эти инструменты дают слишком много пыли.

Как лучше работать

Штробление стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

6 советов по штроблению стен под проводку

Natalia | 10. 09.2021 | Обновлено 25.06.2022| Электропроводка | 4 321 просмотров | Комментариев нет

Содержание статьи

Капитальный ремонт квартиры – это почти всегда замена электропроводки, которая с течением времени перестает отвечать все более высоким требованиям хозяев и не справляется с возросшей нагрузкой. Владельцам квартир в новостройке также приходится иметь дело с прокладкой проводки. Чтобы получить не только качественный, но и эстетичный результат, провода прячут в углубления – штробы. Можно ли справиться со штроблением стен под проводку собственными силами или лучше привлекать специалиста? Какие правила придется учесть? Какой инструмент понадобится?

Нормы, которым следуют при штроблении стен

Начало любой работы – это составление плана, а когда речь идет о проводке, то необходимо учитывать еще и ряд правил. Заранее продумайте расположение всех розеток, выключателей, светильников и бытовых приборов. Отметьте на плане каждую из точек потребления электроэнергии. Также на чертеже необходимо обозначить трассу, по которой будут проходить провода. Можно все это изобразить на бумаге, а можно использовать специализированные программы.

При составлении плана электропроводки и определяясь, где будут проходить штробы, учитывайте следующие моменты, регламентированные СНиП 3.05.06-85

• штробы должны быть строго вертикальными или горизонтальными. Это через годы облегчит кому-то жизнь при поиске проводки в стене. Единственное исключение – штробление стен с уклоном, как, например, на мансарде, тогда штроба должна быть параллельна наклону стены;
• максимальная ширина штробы – 30 мм, глубина – 26 мм;
• длина трассы от распределительной коробки к точке – не более 3 м;
• между двумя точками допускается только один поворот провода, так как каждый поворот – это источник повышенного нагрева кабеля;
• расстояние от штробы до газовой трубы и батареи – не менее 50 см, от двери и окна – не менее 10 см, от пола и потолка – от 5 см;
• штробить внутренние несущие стены запрещено, так как при повреждении материала может оголиться арматура, в результате чего запустится процесс коррозии, а это обязательно скажется на прочности всего здания. Но все же несколько вариантов выхода из ситуации есть – об этом читайте ниже;
• углы и напольные плиты перекрытия штробить нельзя. Проводку можно спрятать в бетонной стяжке, в кабель-канале.

Штробление стен – пыльный и шумный процесс, потому обязательно работать в маске, а лучше – в респираторе, а также в перчатках и очках. Работы проводите с 10 до 17, делая перерывы, чтобы сохранить добрососедские отношения.

Разметка поверхностей

Подготовка к штроблению стен заключается в следующем:

• обнаружить старую проводку, для чего используются тестеры и индикаторы. Хорошо, если у вас есть план старой проводки, но, как показывает практика, так везет далеко не всем. Место прохождения старой проводки необходимо отметить на стене;
• старую проводку надо обесточить, а если это совсем невозможно, то новая линия не должна пересекаться со старой;
• новый маршрут проводки также отмечается на стенах от распределительной коробки к каждой точке подключения;
• дверные проемы лучше завесить влажной тканью. Даже если дверное полотно будет закрыто, пыль проберется в щели и заполонит остальные комнаты.

Способы штробления стен под проводку

Молоток и зубило

Молоток и зубило – дедовские инструменты, которые позволят потратить минимум денег на штробление стен. Минус – штробы будут кривыми, а сам процесс – очень долгим. Сложно представить себе, чтобы молотком и зубилом сделали канавки для всех проводов в квартире.

Сам процесс достаточно прост, можно справиться без особой подготовки. Сначала зубило широкой стороной прикладывают к намеченной линии и ударяют молотком. Таким образом намечают края штробы. Затем зубило ставят поперек канавки и начинают выбивать углубление в стене. Можно наметить границы штробы на определенном участке, а потом «копать» в глубину, а можно «углубляться» после каждых пары сантиметров сделанных границ.

Линии у штроб будут неровными, но впоследствии все равно они будут скрыты под слоем штукатурки и отделки. Получить более ровные края можно, если заранее сделать надпилы ножовкой.

Молоток и зубило – самый долгий и трудоемкий способ штробления стен. Подойдет он, если вдруг возникла необходимость продлить существующую трассу, а мастера со штроборезом звать уже не хочется.

Для бетонных и кирпичных стен этот способ бесполезен.

Перфоратор или ударная дрель

Оба инструмента позволяют достаточно быстро штробить стены, но края канавок будут неровными. Ударная дрель и перфоратор – не одно и то же. Ударная дрель проделывает отверстия посредством вращения, перфоратор – посредством удара. В дрели удар слабый, но с большой частотой, у перфоратора удар сильнее, не требует никакой помощи со стороны человека. Дрель справится с бетоном и кирпичом, но не предназначена для частого сверления с ударом. Перфоратор куда мощнее, сможет долбить бетон и кирпич любой плотности, потому для штробления он в приоритете.

Принцип работы следующий:

• буром на расстоянии 1-1,5 см друг от друга сделать углубления по всей трассе;
• заменить бур на лопатку и под углом 45 градусов вычистить канавку, проходя от точки к точке. Используйте режим «без сверления»;
• лопатку перфоратора лучше не ставить поперек стены, иначе можно отколоть кусок стены;
• если в распоряжении только дрель, то возьмите победитовое сверло диаметром 8-10 мм. Расстояние между отверстиями меньше – 0,5-1 см. Если нужна широкая штроба, делайте отверстия в шахматном порядке. Промежутки выбивают при помощи молотка и зубила, как было описано выше. Такой способ подойдет, если необходимо, например, сделать штробы в одной комнате. Если же предстоит задача провести проводку во всей квартире, то лучше пригласить специалиста. Жители Киева и области могут обратиться в компанию Relicon, на странице https://relicon.kiev.ua/elektromontazh/ можно ознакомиться с перечнем услуг, ценами и преимуществами. Специалисты компании выполняют как целые проекты, так и отдельные электромонтажные работы.

Болгарка

Болгарка позволяет создать штробу с идеально ровными краями, без сколов и трещин, потому дальнейшие работы по черновой отделке будут упрощены. Понадобится инструмент с алмазным диском. По намеченной трассе проводки надпиливают две параллельные линии, ширина между которыми соответствует ширине штробы. Доставать материал из канавки придется при помощи перфоратора или же молотком и зубилом.

Болгарка при работе образует много пыли, потому можно сразу же всасывать ее пылесосом, держа трубку близко к очагу ее образования. Бытовой пылесос не подойдет – только строительный. Его можно взять в аренду или одолжить у знакомых. Но даже строительным пылесосом всю пыль вы не соберете.

Чтобы минимизировать образование пыли, можно постоянно увлажнять стену, но делать это необходимо до начала работы инструмента, чтобы вода не попала на диск. Также в продаже можно найти специальные пылесосы, которые подключаются к болгарке, — вариант на случай, если помощник не нашелся.

Штроборез

Штроборез – профессиональный инструмент. Покупать его на один раз нет смысла, но если есть возможность взять в аренду, то почему нет. Штроборез оснащается двумя алмазными дисками, можно варьировать дистанцию между ними, определяя ширину штробы, а также можно задавать нужную глубину. Оба круга сверху закрыты кожухом, который примыкает к стене при резке. Вся пыль сразу же втягивается в пылесос через предусмотренный для этого отвод.

После того, как сформированы края штроб (они получаются идеально ровными, сам процесс быстрый и не особо пыльный), остатки материала выбираются перфоратором.

Штробы под розетки

Под розетки штробы делаются следующим образом:

• в центре точки подключения сверлят отверстие диаметром порядка 8 мм;
• по контуру будущей розетки дрелью делают отверстия;
• нишу под розетку можно высверлить дрелью с насадкой-коронкой.

Особенности штробления разных материалов

Штробы в газобетоне и пенобетоне

Это достаточно мягкие материалы, легко справится и дрель, и болгарка, и перфоратор. Можно даже использовать ручной штроборез, который оснащается заостренной дугой. Штробу необходимой глубины можно будет сделать за 3-4 подхода. При необходимости такой инструмент можно сделать даже самостоятельно из жесткой перфоленты или заточенной с одной стороны металлической пластины. Для удобства крепят ручку или трубу.

Штробы в дереве

В деревянных домах запрещено делать скрытую электропроводку. Все кабели прокладываются открытым способом, могут быть скрыты в кабель-каналах, потому и штробить стены не придется.

Штробы в гипсокартоне

Гипсокартон – слишком хрупкий материал, чтобы его штробить. Все провода укладывают позади него, а отверстия под розетки делают при помощи насадки-коронки на дрель или перфоратор.

Штробы в кирпиче и бетоне

Для горизонтальных штроб в кирпичной стене подойдет даже молоток и зубило, если вы сможете попасть в шов, а вот вертикальные штробы лучше делать при помощи электроинструмента – дрели, перфоратора, штробореза.

Бетон – прочный материал, потому молотком и стамеской тут точно ничего не сделаешь, а все остальные способы подойдут. Если бетон повышенной прочности, то болгарку лучше не использовать – при нажиме круг может сорваться.

Штробление несущих стен

С внутренними несущими стенами следует быть предельно осторожным. Неловкое движение – оголена арматура, и вот уже прочность всего здания нарушена. Как же быть владельцам квартир? Есть несколько вариантов:

• в местном департаменте по строительству получить разрешение на штробление стен, пытаясь доказать, что штробы будут не настолько глубокие, и до арматурного каркаса вы не достанете;
• нанести на стену слой штукатурки и только потом штробить стену. Вся глубина канавок придется, в основном, на слой штукатурки;
• спрятать провода за гипсокартоном, таким образом решится еще и проблема выравнивания стен;
• проложить провода в электротехнических плинтусах. Если подобрать модель подходящего цвета и дизайна, то особого вреда эстетике вы не нанесете.

Как заделать штробу?

Финальная стадия работ проходит следующим образом:

• штробы необходимо очистить от пыли, подойдет как строительный пылесос, так и обычный веник;
• канавки следует обработать грунтовкой;
• чтобы снизить уровень усадки, можно немного смочить стену у штроб;
• когда все окончательно просохло, согласно схеме монтируются кабеля, распределительные коробки;
• для заделки штроб обычно используют гипсовую штукатурку;
• чтобы штукатурный слой не просел и не начал обваливаться, можно использовать армирующую сетку.

Напоследок еще раз отметим. Не уверены, что сможете выполнить все работы самостоятельно, — лучше сразу обратитесь к специалистам.

Метки:Электричество

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

3 9001–250 9000

9001–250 9000 Введение Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

• 1 дюйм. Бит бухгалтер
• 4-в-1 отвертка
• Набор битов буровых столкновений
• Драйл/драйвер-беспроводная
• Hacksaw
• Трубная газета (2)
• Pliers
• SPADS
• . /резак

Необходимые материалы

• Уплотнитель воздуховода
• Электрические коробки
• Изолента
• Электромагнитная металлическая трубка
• Лента
• Фитинги (разъемы и фунт)
• GFCI
• Кожаные перчатки
• MATTOCK
• ПЕРЕВАНИЯ Бендер
• RMC (Гравный металлический контакт)
• . Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость

Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… большинство из нас воспринимают эти хлопоты как должное. Но так не должно быть. За день работы вы можете провести электрические линии в любую часть вашего двора.

Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Не можете решить, делать самому или нанять электрика? Здесь узнайте, сколько стоит электрик.

Рабочая мощность через RMC

Мы покажем вам, как провести провода через жесткую металлическую трубу (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Чтобы проложить провода внутри жесткого кабелепровода, вам понадобится ножовка и трубогиб, способный сгибать трубы на 1/2 дюйма. жесткая труба с наружным диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации. Узнайте больше на call811.com.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 14 января 2021 г.

Похожие проекты

Национальные электротехнические нормы для наружной проводки

С приближением теплой погоды мы готовимся проводить на улице как можно больше времени после снега, ветра и дождя. И, несмотря на то, что они впитывают солнце, на улице также будет электричество. Национальный электротехнический кодекс (NEC) предъявляет столько же требований к наружным цепям и оборудованию, сколько и к тому, что находится внутри помещений. Основными проблемами безопасности наружной проводки являются ее защита от влаги, коррозии, физических повреждений и прокладки под землей.

Большинство требований нормативных документов для наружных работ касаются наружных электрических розеток и осветительных приборов, а также прокладки проводки над и под землей. В тех случаях, когда официальные требования Кодекса предусматривают наличие оборудования, включенного в список, это означает, что используемые продукты должны быть внесены в список для применения утвержденным испытательным агентством.

Наружные розетки

• Защита от замыканий на землю (GFCI) требуется для всех наружных розеток, однако есть исключения для оборудования для снеготаяния или противообледенительного оборудования.
• Дома должны иметь по крайней мере одну наружную розетку спереди и сзади дома. Они должны быть доступны с земли и находиться на высоте не более 6 1/2 футов над уровнем земли.
• Пристроенные террасы и балконы с внутренним доступом (например, с террасы на кухню) должны иметь емкость не выше 6 1/2 футов над террасой, балконом или патио. Обычно рекомендуется, чтобы в домах были розетки на каждой стороне террасы или балкона, доступные с земли.
• Емкости в потенциально влажных местах (например, на крытом крыльце) должны быть устойчивыми к атмосферным воздействиям и иметь защитное покрытие.
• Сосуды во влажных местах (те, которые подвергаются воздействию погодных условий) должны быть устойчивыми к атмосферным воздействиям и иметь защищенное от непогоды покрытие «во время использования».

Наружное освещение

• Светильники во влажных или открытых помещениях должны быть внесены в список для использования во влажных местах.
• Светильники во влажных помещениях (защищенные нависающим карнизом или крышей) должны быть указаны для влажных помещений.
• Электрические коробки для поверхностного монтажа должны быть защищены от атмосферных воздействий.
• Светильники наружного освещения не требуют защиты GFCI.
• Низковольтные системы освещения должны быть перечислены утвержденным испытательным агентством как целая система или собраны из отдельных перечисленных компонентов.
• Трансформаторы для низковольтного освещения должны быть легко доступны.

Наружная проводка

• Открытая или скрытая проводка должна быть указана в соответствии с ее применением. (Кабель типа UF является наиболее часто используемым неметаллическим кабелем для прокладки наружной электропроводки в жилых помещениях.)
• UF-кабель может быть проложен непосредственно (без кабелепровода) при толщине покрытия не менее 24 дюймов.
• Проводка, проложенная внутри жесткого металлического (RMC) или промежуточного металлического (IMC) кабелепровода, должна иметь заземляющее покрытие толщиной не менее 6 дюймов; проводка в кабелепроводе из ПВХ должна иметь покрытие толщиной не менее 18 дюймов.
• Обратная засыпка, окружающая кабелепровод или кабели, должна быть выполнена из гладкого зернистого материала без камней.
• Низковольтная проводка (не более 30 вольт) должна быть проложена на глубину не менее 6 дюймов.
• Прокладки подземной проводки, которые переходят из-под земли в надземную часть, должны быть защищены кабелепроводом от требуемой глубины покрытия или 18 дюймов до точки подключения над землей или не менее 8 футов над землей.

Несколько замечаний о бассейнах, гидромассажных ваннах и спа

• Постоянный бассейн должен иметь доступ к электрической розетке не ближе 6 футов и не дальше 20 футов от ближайшего края бассейна. Емкость должна быть не выше 6 1/2 футов над палубой бассейна. Розетка должна иметь защиту GFCI.
• Сосуды, используемые для питания насосных систем в бассейнах и спа, должны быть не ближе 10 футов от внутренних стен постоянного бассейна, спа или гидромассажной ванны, если они не защищены GFCI, и не ближе 6 футов от внутренней части стены постоянного бассейна или спа, если они защищены GFCI. Эти розетки должны быть отдельными розетками, которые не могут обслуживать никакие другие устройства.
• Выключатели, управляющие освещением или насосами бассейна или спа, должны быть расположены на расстоянии не менее 5 футов от внешних стен бассейна или спа, если только они не отделены от бассейна или спа стеной.
• Низковольтные осветительные приборы (также известные как светильники) должны располагаться не ближе чем в 5 футах от наружных стен бассейнов, спа-салонов или джакузи.
• Электрические провода, нависающие над бассейном, спа или гидромассажной ванной, должны находиться на высоте не менее 22 1/2 футов над поверхностью воды или поверхностью платформы для прыжков в воду.
• Провода передачи данных (телефон, интернет и т. д.) должны находиться на высоте не менее 10 футов над поверхностью воды в бассейнах, спа и гидромассажных ваннах.

Позвоните перед тем, как копать

Хотя это и не требуется, вы можете позвонить по номеру 811 (национальная горячая линия «Позвоните, прежде чем копать») как минимум за три дня до того, как вы планируете копать где-либо на своем участке.
