Особенности строительства фундамента: признаки качества, характеристика

Фундамент любого здания является важнейшей, если не самой важной конструкцией, от которой в очень большой степени зависит долговечность сооружения и возможность его нормальной эксплуатации в течение всего срока службы.

Типов фундаментов, массово используемых в строительстве жилья, общественных и промышленных зданий, немного – это ленточные, столбчатые, свайные и плитные фундаменты. Каждый тип фундамента имеет разновидности в зависимости от вида применяемых материалов и вида отдельных элементов конструкции.

Необходимо знать, что на выбор конструкции фундамента влияют не только параметры возводимого здания – его конфигурация, этажность и т.п., но и тип грунтов основания, их характеристики, толщина слоев и особенности залегания, уровень грунтовых вод.

Фундаменты и грунты основания образуют единую систему, работа которой учитывается при индивидуальном проектировании загородного дома и строительстве коттеджа под ключ.

Зачастую на участке строительства основание может быть сложено из грунтов с особыми свойствами – просадочных, пучинистых, плывунов, торфяников, – неблагоприятных для строительства, поэтому в таких случаях приходится предусматривать  специальные мероприятия и конструктивные решения для того, чтобы нейтрализовать негативные последствия.

Признаки некачественного фундамента и контроль качества

Главный признак некачественного фундамента – это изменения первоначальных правильных геометрических размеров здания в процессе строительства или после его завершения или недопустимые деформации его несущих конструкций — стен, перекрытий, балок и т.п.

Эти деформации могут быть вначале незаметными для невооруженного глаза, но со временем приобретают видимые формы – в виде трещин в несущих конструкциях, наклонов стен, перекосов и заклинивания окон и дверей. При этом, в зависимости от характера ошибок и нарушений при сооружении фундаментов, последствия таких нарушений в одних случаях могут развиваться долгие годы, в других случаях могут произойти внезапные одномоментные разрушения конструкций.

В первом случае имеется возможность для принятия каких-то мер, которые могут исправить ситуацию, во втором случае последствия могут быть катастрофичными. Однако в любом случае затраты на исправление неправильно сооруженных фундаментов будут значительными, поэтому необходимо уделять особое внимание контролю качества строительства и соблюдения строительных норм и правил на всех стадиях их возведения.

Для этого в строительной отрасли существует система контроля, который осуществляется, начиная со стадии проектирования и в процессе строительства вплоть до сдачи объектов в эксплуатацию.

Для контроля над качеством строительства имеются специально уполномоченные органы и службы – Государственная вневедомственная экспертиза, инспекция ГАСН – Государственного архитектурно-строительного надзора, службы технического надзора заказчиков, авторский надзор проектировщиков и т.д.



Факторы, влияющие на качество фундаментов на разных стадиях строительства

Проектирование

Строительство любого значимого объекта начинается с проектирования загородного дома. Именно на этапе проектирования принимаются главные решения по выбору конструкции фундаментов, их геометрическим параметрам, глубине заложения, используемым материалам и т.д.

Для принятия решений по выбору типа фундаментов и расчета основных параметров их конструкций проектировщикам необходимо иметь точные данные о грунтах основания: типу грунтов – скальных, песчаных, глинистых, суглинистых и т.п., их прочностных и других характеристиках, толщине слоев и глубине их залегания, уровне грунтовых вод и т.п.

С целью определения характеристик грунтов основания и грунтовых условий проводятся инженерно-геологические изыскания, в процессе которых на площадке строительства с помощью специального оборудования пробуриваются скважины на необходимую глубину, из которых отбираются образцы грунта. Эти образцы испытываются в лабораторных условиях, в результате чего выясняются и фиксируются характеристики грунтов, необходимые для расчетов.

Здесь необходимо отметить, что проекты всех значимых объектов, перечень которых определен действующим законодательством, в обязательном порядке проходят процедуру Государственной вневедомственной экспертизы, которая практически исключает ошибки при проектировании фундаментов и других конструкций.

Для проекта, поступающего на экспертизу обязательно и наличие заключения об инженерно-геологических изысканиях. Однако для менее значимых объектов, к каковым относятся малоэтажные дома для индивидуальных застройщиков, процедура экспертизы не требуется, поэтому при проектировании и строительстве таких объектов часто пренебрегают данными о грунтовых условиях, принимая решения по фундаментам «на глазок», что в дальнейшем может привести к нежелательным последствиям, исправить которые потом будет очень сложно.

Поэтому частному заказчику следует обратить особое внимание на то, какими соображениями руководствуются проектировщики при принятии решений по конструкции фундаментов и потребовать ясного обоснования этих решений. Иногда для получения данных о грунтовых условиях не обязательно производить полный комплекс геологических изысканий, что может быть очень дорого, достаточно сведений полученных у старожилов или наблюдения за подобными сооружениями поблизости от места строительства.

Наиболее распространенными являются ленточные фундаменты, поэтому рассмотрим несколько параметров, наиболее влияющих на их качество и дальнейшую работу. Прежде всего, следует отметить такую характеристику, как глубина заложения подошвы от уровня грунта. Глубину заложения ленточных фундаментов принимают таким образом, чтобы подошва была несколько ниже – на 15-20 см – глубины сезонного промерзания грунта в данном регионе, так как при сезонных колебаниях температур наружного воздуха происходит изменение несущей способности грунтов основания, что при давлении подошвы фундаментов на такой грунт может вызвать недопустимые деформации.

Кроме глубины заложения, определяющее значение на правильную работу фундаментов имеет ширина подошвы ленточного фундамента, которая рассчитывается в зависимости от нагрузки от вышележащих стен и перекрытий на конкретную стену, а также от несущей способности грунтов основания. Если ширина фундамента рассчитана неправильно, то давление на грунт будет превышать его несущую способность, то есть способность выдерживать определенную нагрузку без значительных деформаций.

В этом случае неизбежна осадка сооружения, превышающая допустимые нормативные значения, что приведет к деформациям вышележащих конструкций.

Для свайных фундаментов, конструкция которых включает собственно сваи и объединяющий их ростверк, определяющее значение имеет глубина погружения свай, которая может достигать (для крупных сооружений) нескольких десятков метров. Для малоэтажного строительства глубина погружения свай обычно принимается в пределах нескольких метров. При проектировании свайных фундаментов в зависимости от нагрузки вышележащих конструкций и несущей способности грунтов рассчитывается шаг свай по длине каждой стены. Обязательно должны быть предусмотрены сваи под всеми углами и пересечениями стен здания. Глубина заложения ростверка в данном случае не имеет значения, так как обычно глубина погружения свай намного больше глубины сезонного промерзания.

Для столбчатых фундаментов, которые обычно используются в грунтах с хорошими прочностными характеристиками, глубина заложения подошвы принимается ниже глубины сезонного промерзания, а другие характеристики – шаг столбов под стенами, обязательность расположения под углами и на пересечениях стен – можно сравнить с правилами для свайных фундаментов.

Плитные фундаменты, так как на их сооружение требуются значительные материальные затраты,  обычно используются в случаях, когда основание сложено из грунтов с особыми свойствами, имеющими очень слабую несущую способность – просадочными, плывунами и т.п. и когда использовать другие типы фундаментов невозможно.



При непосредственном сооружении фундаментов следует обратить особое внимание на следующие основные факторы, имеющие влияние на качество строительства: разбивку осей здания, земляные работы, качество используемых материалов и соблюдение технологии строительно-монтажных работ, мероприятия по гидроизоляции конструкций фундаментов и защиту от грунтовых и поверхностных вод.

Перед началом строительства дома из кирпича и других материалов, производится разбивка осей здания, которая должна быть выполнена с максимальной точностью, так как от этих осей будут в дальнейшем отсчитываться габариты всех основных конструкций фундаментов и других элементов здания. Для разбивки осей должны использоваться точные геодезические приборы – теодолит, нивелир, лазерный дальномер. Оси закрепляются на местности с помощью прочных колышков, забитых в землю на некотором расстоянии от здания, так чтобы их было невозможно повредить. Ошибки в разбивке осей могут вызвать в дальнейшем несоответствия во взаимном расположении стен и фундаментов, перекрытий и других элементов здания.

Кроме того,  на этом этапе определяется нулевая отметка (уровень чистого пола первого этажа) здания, которая также закрепляется на ближайшем существующем сооружении. От нулевой отметки будет отсчитываться глубина заложения подошвы здания и другие параметры в вертикальном направлении.

После разбивки осей производятся земляные работы, в первую очередь планировочные, затем отрывка котлована под фундамент. Назначение планировочных земляных работ – это организация рельефа местности таким образом, чтобы максимально отвести поверхностные воды от участка строительства и недопущение попадания их в котлован.

Необходимо следить, чтобы планировочные работы по участку строительства обеспечивали, прежде всего, водоотведение с участка.

При устройстве котлована должны быть соблюдены параметры по глубине заложения фундаментов с учетом подготовки под подошвой, которая может быть выполнена из песка, щебня или бетона, и толщина ее составляет обычно не более 100 мм. В случае превышения расчетной глубины котлована¸ необходимо сделать подсыпку до нужной отметки из несжимаемого материала (того же щебня или песка) или из грунта с тщательным послойным трамбованием.

При непосредственном устройстве фундаментов следует обратить особое внимание на качество используемых материалов, на соблюдение прочностных и других характеристик, а также технологии строительно-монтажных работ.

Параметры по прочности, плотности, морозостойкости и т.п. материалов фундаментов определяются проектом, но их нужно неукоснительно соблюдать при строительстве. Если, к примеру, в проекте указан бетон для ленточного фундамента  марки В15, плотности W6, то нужно проследить, чтобы эти параметры были точно выдержаны, так они принимаются в зависимости от нагрузки от вышележащих конструкций и от возможного агрессивного воздействия грунтов.

Если, например, допустить применение бетона с более низкой маркой по сравнению с проектной, то со временем в таком фундаменте могут появиться трещины и сколы, так как он не выдержит расчетную нагрузку и начнет крошиться. А повышенная плотность W6 (нормальная W4) принимается в связи с агрессивным химическим воздействием грунтов, которое также может разрушать бетон.

При поставке бетона с завода определить марку и плотность бетона можно по паспорту, который должен прилагаться к каждой партии бетона. При изготовлении бетона непосредственно на площадке нужно знать пропорции компонентов бетонной смеси – цемента, песка, щебня и воды – соответствующие определенным маркам по прочности и плотности, и следить за их соблюдением.

Кроме того, нужно знать правила соблюдения технологии по каждому виду строительных работ и неукоснительно их придерживаться. Например, снимать опалубку с бетонных или железобетонных конструкций следует по правилам после набора бетоном 70 % проектной прочности. Бетон набирает полную проектную прочность при положительных температурах наружного воздуха в течение 28 дней, значит, перед тем как снимать опалубку следует сделать технологический перерыв в течение двух-трех недель,  и только затем снимать опалубку и нагружать конструкцию фундамента. Помимо этого, за бетоном, уложенным в опалубку, следует ухаживать до достижения им проектных параметров – укрывать от прямых солнечных лучей в летнее время, поливать водой, не допуская растрескивания верхнего слоя и т.п.

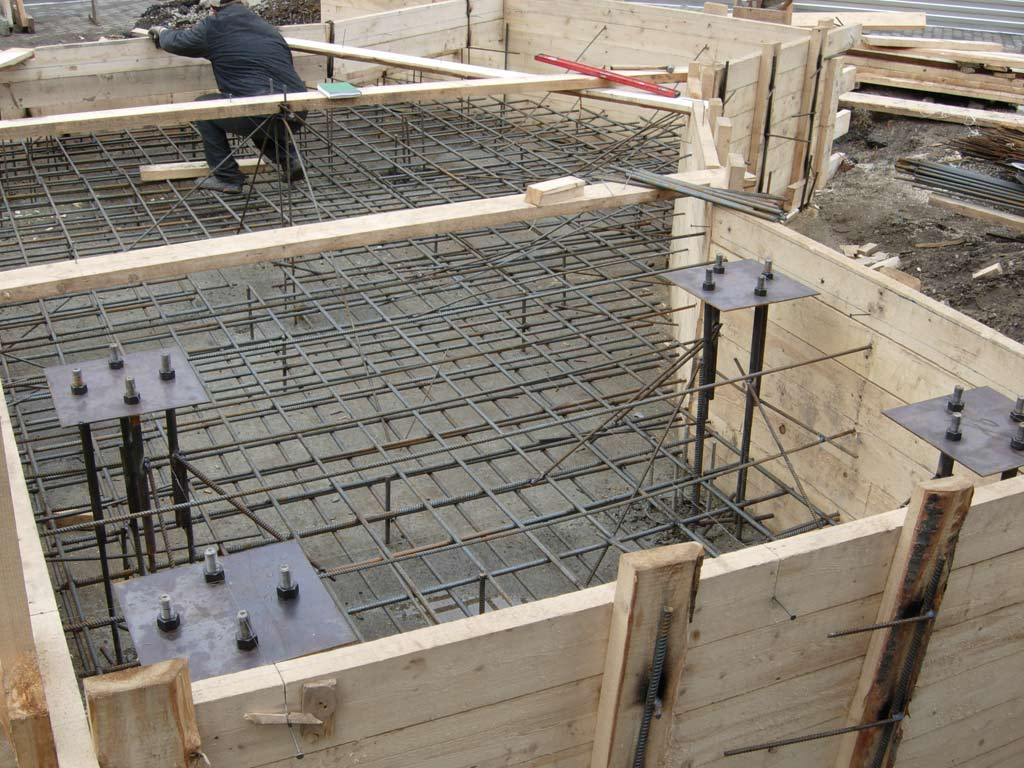

При устройстве монолитных железобетонных фундаментов необходимо строго выдерживать назначенные проектом диаметры рабочей и конструктивной арматуры. При устройстве каркасов и сеток следует пользоваться только вязкой, исключая сварку, так как при сварке нарушается прочность арматуры. Не допускается использование ржавой арматуры.
Кроме контроля над качеством материалов и соблюдения проектных параметров и технологии строительно-монтажных работ особое место в обеспечении надлежащего качества фундаментов занимает их гидроизоляция и мероприятия по защите от грунтовых и поверхностных вод.

Воздействие грунтовой влаги, особенно если в грунтах имеются агрессивные химические соединения, могут со временем привести к разрушению конструкций фундаментов. Гидроизоляция фундаментов при отсутствии грунтовых вод выполняется обычно путем обмазки поверхностей, соприкасающихся с грунтом, битумной мастикой. Если имеется высокий уровень грунтовых вод, то применяются более серьезные мероприятия, такие как оклеечная гидроизоляция из различных материалов или дренажные системы для понижения уровня грунтовых вод.

Другие конструктивные мероприятия применяются для того, чтобы не допустить попадание поверхностных вод под фундаменты. Это особенно важно в случае наличия в основании просадочных грунтов, которые проявляют свои просадочные свойства при замачивании. В первую очередь это вертикальная планировка участка и отмостка вокруг здания. Помимо этого, вода может попасть под фундаменты в случае протечки инженерных коммуникаций – водопровода, канализации или тепловых сетей, поэтому в таких случаях все коммуникации прокладывают в водонепроницаемых лотках.



Ленточный фундамент под дом — АРХ1 Архитектура

1. Главная cтраница
2. Статьи
3. Ленточный фундамент под дом — АРХ1 Архитектура

Правильный ленточный фундамент

Так что надёжнее, какой фундамент лучше, дешевле? Какие ошибки совершают при строительстве фундаментов?

Продолжаем трилогию состав которой следующий:

• Часть 1. Монолитная плита под фундамент.
• Часть 2. Ленточный фундамент
• Часть 3. Свайный фундамент.

Сегодня разбираем ленточный фундамент и область его применения, плюсы и минусы, для каких домов это будет идеальным выбором.

В зависимости от этажности и конструктивного материала дома, а также уклона участка, мы разрабатываем проект загородного дома, учитывая грунтовые условия территории. При этом выбор фундамента при строительстве дома является важной задачей, решение которой часто вызывает затруднение у будущего владельца жилья.

Кстати, интересно будет почитать ТОП 10 самых больших страхов строительства.

Ленточный фундамент под дом

Ленточный фундамент — это часто используемый фундамент при строительстве домов. Применение его оправданно наличием цокольного этажа, а также при строительстве дома на участке с большим уклоном, как на картинке ниже, при этом цокольный этаж частично находится под землёй, частично над уровнем земли. В этом случае стены цокольного этажа дополнительно утепляются, и выполняется гидроизоляция.

Полезность: интересная статья, как купить участок и не ошибиться с удобным чек-листом по ссылке тут: https://arh2.ru/article/kupit_uchastok/.

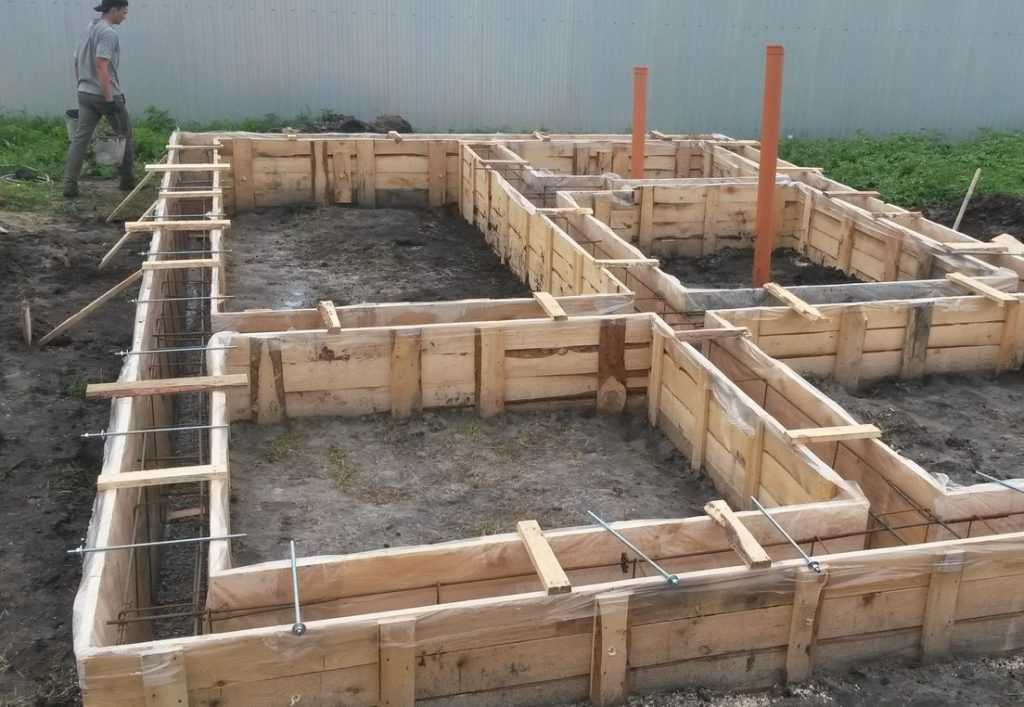

Строительство ленточного фундамента

Строительство фундамента: выкапывается котлован до уровня заложения фундамента: определяется глубиной промерзания грунта или отметкой пола подвала.

Под основание несущих стен заливается монолитная лента шириной, как правило, от 600 мм до 1400 мм, затем на ленту монтируются фундаментные блоки из бетона (либо льётся монолитная ж/б стена) до уровня первого этажа, а уже на них монтируется перекрытие: железобетонные пустотные плиты или заливается монолитная плита.

Ширина фундамента определяется расчётом после сбора нагрузок от конструкций дома. Например, в зависимости от того, какое будет перекрытие: железобетонное или деревянное, нагрузка на фундамент будет отличаться.

Крайне редко в последнее время при строительстве ленточного фундамента частного дома используют сборные железобетонные подушки заводского производства (рисунок «б» на картинке ниже).

Бетонные блоки, которые монтируются на ленту фундамента могут быть шириной 400 мм, 500 мм, 600 мм. По верху блоков выкладывают кирпич для того, чтобы выйти на проектную отметку под перекрытие первого этажа (рисунок ниже).

Стены дома при строительстве ленточного фундамента могут быть из любого материала: дерево, газобетон, пеноблок, кирпич, керамический блок. Недавно сделали интересное сравнение дерева и газобетона простым языком: https://arh2.ru/article/iz-chego-stroit-dom/

При строительстве ленточного фундамента и устройстве цокольного этажа, подвала и при высоком уровне грунтовых вод следует делать оклеечную гидроизоляцию в два слоя, если уровень грунтовых вод не вскрыт на глубине заложения пола подвала, до допустимо устройство только обмазочной гидроизоляции стен.

Стены цокольного этажа необходимо утеплить снаружи экструдированным пенополистиролом.

Преимущества ленточного фундамента

• универсальность – подходит для многих типов грунтов и конструкций домов
• оптимальная стоимость при строительстве цокольного этажа или высоком уровне цоколя, когда первый этаж выше уровня земли на 600 мм и более.
• удобство применения при большом уклоне участка и при строительстве домов на склонах
• дешевле монолитной плиты

Недостатки ленточного фундамента

• сложность производства работ в обводненных грунтах, а также на основаниях с высоким уровнем грунтовых вод
• дополнительные земляные работы по выборке грунта
• обязательно проведение геологических изысканий для расчёта фундамента
• устройство гидроизоляции фундамента

Монолитный ленточный фундамент — ошибки строительства

• отсутствие утепления – цокольный этаж нужно теплоизолировать.
• отсутствие гидроизоляции – гидроизоляция нужна как для защиты цокольного этажа от влаги, так и для защиты конструкций фундамента.
• тип гидроизоляции не соответствует грунтовым условиям – при высоком уровне грунтовых вод, необходимо делать оклеечную гидроизоляцию, а не просто обмазать стенки снаружи битумом. Это частая ошибка, приводящая к тому, что подвал будет постоянно мокрым.

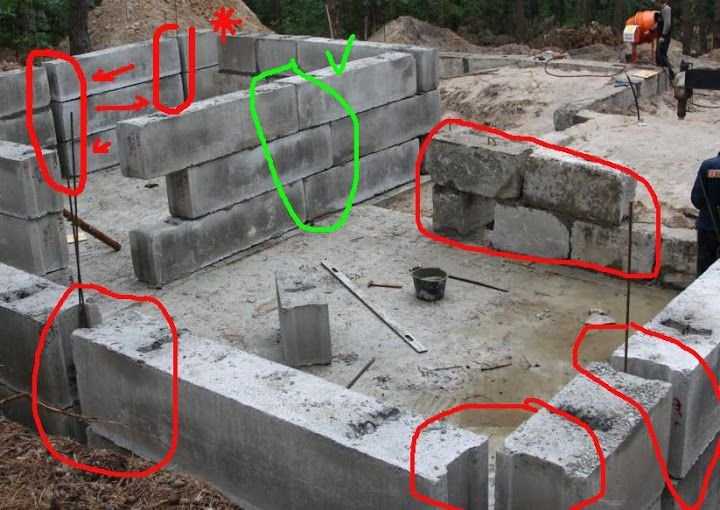

• не армируют кладку из фундаментных блоков – это обязательно нужно делать, многие забывают об этом. Делается арматурными стержнями.

Область применения ленточного фундамента

• Если у вас большой перепад высот по участку в зоне строительства дома
• Если у вас уровень первого этажа высоко над уровнем земли – высокий цоколь
• Если у вас есть цокольный этаж, подвал или техническое помещение под первым этажом, то ленточный фундамент, пожалуй, самое оптимальное решение.

Продолжение читайте в следующей статье. Мы разберём свайный фундамент, где его лучше применить и рассмотрим ошибки при строительстве.

Спасибо, что дочитали до конца, от меня персональный лайк.

Удачи в осознанном выборе.



Автор статьи: Александр Савенков

Что такое фундаментная стена?

Фундаментная стена – что вам нужно знать сейчас

Фундаментная стена является наиболее важным конструктивным элементом вашего дома, а структурная целостность, которую обеспечивает фундаментная стена, является древней в предпосылках и надежной практике. Наличие прочной, сухой и хорошо построенной фундаментной стены имеет важное значение для любого здания, чтобы оно прослужило долгий срок в окружающей среде, поскольку оно выдерживает огромное количество стрессов и нагрузок в течение длительных периодов времени. Понимание основ фундаментной стены является ключом к обеспечению устойчивости вашего здания. Начнем с того, что стены фундамента представляют собой вертикальную каменную, бетонную или каменную композицию, которая выдерживает весь вес конструкции и ее содержимого, а также обеспечивает защиту от влаги, оседания, движения и экстремальных температур. Стены современного фундамента обычно состоят из бетона, блоков или кирпича с добавлением стальных арматурных стержней для дополнительной прочности.

Современные бетонные стены также образуют подземную оболочку пригодного для использования подвала, а проектирование и строительство фундаментных стен должны соответствовать местным строительным нормам для обеспечения безопасности. Перед началом строительства инженер должен оценить состояние грунта, поскольку от этого зависит тип и размер фундамента, необходимого для поддержки стены. Другие соображения включают дренажные системы, гидроизоляционные мембраны, вентиляционные отверстия, требования к изоляции, армирование между компонентами стены и многое другое. Кроме того, стены фундамента необходимо регулярно осматривать на наличие трещин или других признаков износа, которые могут свидетельствовать о нестабильности или отказе, если квалифицированные специалисты не устранят их незамедлительно.

Почему важна основа фундаментной стены?

Фундамент является критически важным компонентом устойчивости и служит для поддержания ровности стены фундамента вашего дома и его устойчивости с течением времени. Кирпичные и каменные конструкции очень тяжелые, и без надлежащей конструкции фундамента даже самые крепкие фундаментные стены не смогут обеспечить необходимую структурную поддержку в течение длительного периода времени. По сути, цель фундамента состоит в том, чтобы распределить вес конструкции по большей площади поверхности, что помогает предотвратить движение, растрескивание и другие повреждения, вызванные сосредоточенными нагрузками и точками давления на стены фундамента. Фундаменты наследия обычно состояли из простого плоского камня, обработанного в виде плиты, тогда как современные фундаменты обычно состоят из железобетона со стальной арматурой, и должны быть соблюдены определенные условия грунта, чтобы фундамент обеспечивал достаточную вертикальную поддержку. Правильно установленный фундамент с системой плакучей плитки также помогает гарантировать, что вода не будет просачиваться в трещины или щели в стене фундамента или через пол подвала, что может привести к росту плесени и повреждению конструкции, если не принять меры. Бетонные стены являются важным компонентом структурной целостности здания, обеспечивая прочность и устойчивость, но иногда мы не осознаем, насколько важна фундаментная стена. Раскрытие важности этих стен является ключом к пониманию важной роли, которую они играют в поддержании прочности здания в течение длительного периода времени.

Почему фундаментные стены имеют решающее значение для конструкции вашего дома

Подземные бетонные стены обеспечивают поддержку и защиту дома от боковых сил и даже стихийных бедствий, таких как землетрясения или наводнения. Стены фундамента не только обеспечивают устойчивость дома, но также помогают защитить его от повреждения водой и вредителями. Стены фундамента действуют как барьеры против просачивания влаги в подвал или подполье дома; это может вызвать серьезные проблемы, если их не лечить быстро. Кроме того, стены фундамента помогают удерживать вредителей от проникновения в жилые помещения дома, создавая вокруг них непроницаемый барьер. Кроме того, стены фундамента также защищают подземные конструкции от проникновения воды, изолируя и отводя влагу и грунтовые воды. Это помогает гарантировать, что попадание воды и сырости не скапливается в пространстве, что может привести к быстрому повреждению конструкции, разрушению отделочных материалов и росту плесени. Фундаментная стена также должна выдерживать воздействие силы тяжести, и, как правило, это означает, что она должна быть изготовлена ​​из монолитного бетона или бетонного блока и способна выдерживать вес установленных на ней материалов в течение неопределенного времени. Эти стены обеспечивают стабильную основу, которая поддерживает все здание и гарантирует его защиту от природных элементов, таких как ветер, дождь и снег. Без вертикальных бетонных стен и фундамента дом не смог бы выдержать такие условия, для которых он предназначен, но когда погода меняется и ваш дом оседает, фундамент может двигаться, что может привести к трещинам. Важно быть в курсе состояния вашей внутренней стены фундамента, чтобы вы могли заметить любые происходящие изменения. Если вы заметили какие-либо протечки или трещины в стенах вашего подвала, обратитесь к профессионалу сегодня.

Что вызывает трещины в стене фундамента?

Трещины в бетонных стенах могут возникать из-за гидростатического давления или движения конструкции, вызванного смещением грунта под фундаментом. Если вокруг фундамента скапливается значительное количество влаги, это гидростатическое давление может со временем привести к растрескиванию. Другой распространенной причиной является неподходящий армирующий материал, используемый при строительстве стены, или плохой дизайн, который не учитывает должным образом изменения состояния почвы, связанные с погодой. Наконец, плохая установка дренажной системы также может привести к скоплению воды вокруг основания вашего фундамента и способствовать образованию трещин, а также просачиванию в ваш подвал. Плохо работающие карнизы, водосточные трубы и отрицательный уклон способствуют образованию трещин в стене фундамента.

Как отремонтировать фундаментную стену

При ремонте фундаментной стены важно понимать, какой тип повреждения присутствует, а также какие материалы вам потребуются для проведения необходимого ремонта. Хотя каждый ремонт стены фундамента отличается, лучше всего обратиться к профессионалу за экспертным мнением. Кроме того, трещины в стенах фундамента могут возникать по разным причинам, от эрозии почвы до проникновения воды, поэтому оценка причины повреждения поможет вам в процессе ремонта. Ремонт фундаментной стены может выполняться как снаружи, так и изнутри при соблюдении определенных критериев. Вам также необходимо определить, нужны ли дополнительные опорные конструкции во время ремонта, такие как настенные анкеры или стальные скобы. Смотрите наше видео по ремонту гидроизоляции подвала снаружи ниже.

Почему ручные земляные работы являются лучшим методом земляных работ?

Для наружной гидроизоляции подвала и ремонта фундамента всегда лучше всего использовать ручные земляные работы! Благодаря возможности выполнения проектов с очень ограниченным доступом наши методы ручных земляных работ позволяют нам вернуть ваши земли в исходное состояние после земляных работ — этого нельзя сказать об экскаваторах или тяжелой технике! По сути, ручные земляные работы — это процесс, в котором ручной труд используется для копания земли и удаления материала с помощью лопаты, кирки и лопаты. Это метод, который существует уже несколько столетий, но до сих пор является предпочтительным методом земляных работ для строительства фундамента. Это связано с тем, что ручная выемка грунта позволяет более точно контролировать количество удаляемой почвы и гарантирует, что земля не будет нарушена больше, чем это необходимо. Кроме того, ручные земляные работы могут помочь сократить затраты и время, связанные со строительством фундамента, поскольку для этого требуется меньше оборудования и по своей природе требуется меньше очистки после ремонта. Использование ручных инструментов для земляных работ, таких как лопаты, кирки, мотыги и тачки, позволяет рабочим безопасно работать, выкапывая грязь и почву из зоны, где проводится ремонт фундамента, но команда должна обязательно копать достаточно глубоко, чтобы не было пустот. оставленные в процессе раскопок, поскольку они могут вызвать будущие проблемы со структурой после ее завершения.

Почему гарантия гидроизоляции подвала так важна!

Когда дело доходит до защиты вашего дома, наиболее важным элементом является гарантия на гидроизоляцию подвала и ремонт фундаментной стены. Гарантия гидроизоляции не только защищает от просачивания воды, но и защищает от будущих проблем, таких как повреждение конструкции. Гарантия на качественную гидроизоляцию подвала должна охватывать любое проникновение воды в отремонтированные участки в течение реалистичного периода времени, но не более 15 лет. Любая гарантия на гидроизоляцию подвала, выданная по прошествии 15 лет, должна быть тревожным сигналом! Нажмите здесь, чтобы узнать, почему.

Наличие надежной гарантии гидроизоляции подвала может обеспечить душевное спокойствие, когда речь идет о безопасности и прочности конструкции вашего дома. GJ MacRae Foundation Repair превзошла и завершила более 10 000 проектов за пять десятилетий работы в GTA. Ни одна другая компания, занимающаяся гидроизоляцией или ремонтом жилых конструкций, не работает здесь дольше, гарантированно.

Если вы хотите узнать больше о фундаментных стенах, нажмите здесь.

Если вы считаете, что в стене вашего фундамента может быть трещина или дефект, обратитесь к специалистам GJ MacRae Foundation Repair.

БЕТОННАЯ КЛАДКА ДЕТАЛИ ФУНДАМЕНТА СТЕНЫ

ТЭК 05-03А

ВВЕДЕНИЕ

Бетонная кладка используется для возведения различных типов фундаментных стен, в том числе полных стен подвала, стен подполья, стволовых стен и опор. Бетонная кладка хорошо подходит для подземных сооружений благодаря своей прочности, долговечности, экономичности и устойчивости к огню, насекомым и шуму. Модульный характер бетонной кладки также позволяет легко вносить изменения в план этажа и высоту стен. Бетонная кладка может использоваться для обеспечения прочного, долговечного, энергоэффективного и устойчивого к насекомым фундамента для всех типов зданий.

В данном ТЭК содержатся сведения о различных типах бетонных фундаментных стен с соответствующими текстами. Более подробную информацию по проектированию и строительству читатель может найти в TEK 3-11, Строительство бетонных стен подвала, TEK 19-3B, Предотвращение проникновения воды в нижележащие бетонные стены, а также в Руководстве по подвалам NCMA (ссылки 2, 3, 4). , соответственно).

Фундаменты

Фундаменты располагаются под фундаментом, подвалом или стволовой стеной и передают структурные нагрузки от здания на поддерживающий грунт. Фундаменты обычно изготавливаются из монолитного бетона и размещаются под слоем промерзания, чтобы предотвратить повреждение в результате вздутия, вызванного замерзанием воды в почве.

Фундаменты должны быть размещены на ненарушенной естественной почве, если эта почва не является непригодной, слабой или мягкой. В этом случае грунт следует удалить и заменить утрамбованным грунтом, гравием или бетоном. Точно так же корни деревьев, строительный мусор и лед должны быть удалены до установки фундамента.

Если не требуется иное, фундаменты должны быть тщательно выровнены так, чтобы стена из бетонной кладки находилась рядом с центральной линией фундамента. Хотя верхняя поверхность залитых бетонных оснований должна быть относительно ровной, ее, как правило, не следует заглаживать шпателем, так как слегка шероховатая поверхность улучшает сцепление между раствором и бетоном. Расчет бетонного основания регулируется требованиями Строительных норм и правил для конструкционного бетона, ACI 318 (ссылка 5), а бетонные фундаменты строятся с допусками, соответствующими требованиям Стандартных спецификаций по допускам для бетонных конструкций и материалов, ACI 117 (ссылка 9).).

СТЕНЫ ПОДВАЛОВ

Подвалы обычно строятся как кондиционированные помещения, чтобы их можно было использовать для складских, рабочих или жилых помещений. Из-за этого водостойкость имеет первостепенное значение при проектировании и строительстве стен подвала.

Соблюдение рекомендуемых процедур обратной засыпки поможет предотвратить растрескивание стены подвала во время этой операции. Стены всегда должны быть должным образом закреплены, чтобы противостоять нагрузкам грунта обратной засыпки, или перед обратной засыпкой должна быть установлена ​​диафрагма первого этажа. В противном случае стена, рассчитанная на поддержку сверху, может треснуть или даже рухнуть из-за перегрузки стены. Точно так же тяжелая техника, такая как бульдозеры или краны, не должна работать над обратной засыпкой во время строительства, если только стены подвала не рассчитаны соответствующим образом на более высокие результирующие нагрузки.

Верхний слой обратной засыпки толщиной от 4 до 8 дюймов (от 102 до 203 мм) должен быть из грунта с низкой проницаемостью, чтобы свести к минимуму поглощение дождевой воды обратной засыпкой. Готовый уровень должен иметь уклон в сторону от здания.

Контрольные швы обычно не используются в фундаментных стенах из-за проблем с гидроизоляцией шва и того факта, что усадка менее значительна в нижележащих стенах из-за относительно постоянной температуры и влажности. Если есть основания, в качестве меры по борьбе с трещинами может быть установлена ​​арматура горизонтального шва.

Воронка фундамента, показанная на рисунках 1 и 2, также может быть расположена на внутренней стороне фундамента или, при необходимости, на обеих сторонах. Дренаж должен располагаться ниже верхней части фундамента. Показан дополнительный слив в фундаменте, такой как 2-дюймовая (51 мм) труба из ПВХ на расстоянии 8 футов (2400 мм) по центру, позволяет воде, находящейся внутри, достигать дренажа в фундаменте. Водостоки в фундаменте могут быть либо залиты в фундамент, либо сооружены из пластиковых труб через низ первого ряда кладки непосредственно поверх фундамента.

Для усиленной конструкции (рис. 2) арматурные стержни должны быть правильно расположены, чтобы обеспечить полную функциональность. В большинстве случаев вертикальная арматура располагается по направлению к внутренней поверхности нижележащих стен, чтобы обеспечить наибольшую устойчивость к давлению грунта.

Сплошной верхний слой на нижележащей бетонной каменной стене распределяет нагрузки от вышележащего здания, а также повышает устойчивость к почвенным газам и термитам. В тех случаях, когда необходимо заливать раствором только верхний слой, можно использовать проволочную сетку или другой эквивалентный материал, препятствующий растворению раствора, чтобы удерживать раствор в верхнем слое.

Обратите внимание, что местные правила могут ограничивать использование пенопластовой изоляции ниже уровня земли в местах, где высока опасность поражения термитами.

Рис. 1 — Обычная стена подвала

Рис. 2 — Усиленная стена подвала

СТАЛЬНЫЕ СТОЙКИ ДЛЯ ПОЛУПОМЕЩЕНИЙ

В отличие от подвалов, подполья обычно проектируются как некондиционируемые помещения, вентилируемые или невентилируемые. На рисунках 3 и 4 показаны несколько вариантов конструкции подполья.

Хотя согласно большинству строительных норм и правил требуется наличие функционирующих жалюзийных вентиляционных отверстий в каждом углу подполья для уменьшения скопления влаги, исследования показали, что использование влагозащитного грунтового покрытия устраняет необходимость в вентиляционные отверстия во многих местах (ссылка 6). Если подполье вентилируется, пол, открытые трубы и воздуховоды обычно изолируются. При отсутствии вентиляции можно утеплить стены или пол над ними. Невентилируемые подполья должны иметь напольное покрытие, чтобы свести к минимуму попадание влаги и, если применимо, почвенных газов. Замедлитель испарения (обычно полиэтилен толщиной 6 мил (0,15 мм), ПВХ или аналогичный) является хорошей практикой для сведения к минимуму миграции воды и инфильтрации почвенного газа. Глиняная бетонная плита толщиной 2 ½ дюйма (64 мм) обычно используется, когда требуется более прочная поверхность для доступа к коммуникациям. Может быть желательна более толстая бетонная плита, особенно если подполье будет использоваться для хранения. Влагонепроницаемое покрытие на внешней стене подполья также поможет предотвратить попадание воды в подполье.

Рисунок 3—Стволовая стена с каменной кладкой выше уровня земли

Рисунок 4—Стволовая стена с деревянным каркасом выше уровня земли

СТАЛЬНЫЕ СТЕНКИ ДЛЯ ПЛИТЫ НА УРОВНЕ

Стена с плитой на уклоне поддерживает кирпичную стену выше и часто также служит выступом для поддержки внешней облицовки кирпичной кладки. На рисунках 5 и 6 показаны стены из бетонной кладки с каменной кладкой и с каркасом выше уровня земли соответственно.

Поскольку стена с обеих сторон подвергается воздействию грунта, гидроизоляционные или гидроизоляционные покрытия, как правило, не требуются. Стволы обычно утепляются снаружи каменной кладки. При изоляции внутри важно разместить изоляцию в стыке между краем плиты и стеной фундамента, чтобы избежать теплового моста.

Стена ствола с кирпичным выступом показана на Рисунке 6. В этом случае обратите внимание, что нормы проектирования каменной кладки обычно требуют минимального свободного пространства в 1 дюйм (25 мм) между каменной кладкой и опорой, чтобы обеспечить открытую дренажную полость. Воздушное пространство размером 1 дюйм (25 мм) считается подходящим, если приняты особые меры предосторожности для поддержания чистоты воздушного пространства (например, путем снятия слоя раствора со скоса в сторону от полости или протягивания куска дерева вверх по полости для сбора капель раствора). ). В противном случае предпочтителен воздушный зазор в 2 дюйма (51 мм).

Рисунок 5—Плита на несущей стене с каменной кладкой выше отметки

Рисунок 6—Плита на несущей стене с деревянной рамой выше отметки здание выше.

Конструктивный дизайн обеспечивает размеры опор и расстояние между ними, чтобы нести необходимые строительные нагрузки. Пирсы обычно находятся в закрытых подвальных помещениях, поэтому рекомендации по устойчивости к влаге и почвенным газам для подпольных подвалов следует соблюдать и для опор. Строительные нормы и правила для каменных конструкций (ссылка 7) требуют, чтобы фундаментная опора имела минимальную номинальную толщину 8 дюймов (203 мм), номинальную высоту, не превышающую четырехкратную ее номинальную толщину, и номинальную длину, не превышающую трехкратную ее номинальную толщину. номинальная толщина. Обратите внимание, что Международные строительные нормы и правила (ссылка 8) допускают номинальную высоту опор фундамента до десятикратной номинальной толщины, если опора залита сплошным раствором, или в четыре раза больше номинальной толщины, если она не залита сплошным раствором.

Рисунок 7—Бетонная кладка фундамента

Каталожные номера

1. Аннотированные детали проекта и конструкции для бетонной кладки, TR 90A.
