     Вопрос №16:  Здравствуйте, вот вы пишите расчёты утепления брусового дома изнутри, если снаружи уже обшит сайдингом. Согласно таблице соотношения градусов 30 к 18, я считаю что это холодно, у нас вся семья любит 24-25, я набираю эти расчёты (только у нас на Урале не 30 а 35-38 было в этом году), в общем я набираю -35 к +24 и у меня получается точка росы в самом, так скажем плохом месте. Если вы профессионал подскажите ,пожалуйста, как выйти из этого тупика? Спасибо что прочли!( Леонид      Ответ:     Существует золотое  правило теплотехники: «При возведении многослойных ограждающих конструкций(несущих стен) паропроницаемость слоев должна идти по возрастающей изнутри строения наружу». К этому добавить нечего, физику тепла не обманешь. Поэтому я лично считаю, что утепляя свое жилище изнутри любыми способами и любыми утеплителями, гражданин сознательно идет на уничтожение собственного имущества.
Установленная пароизоляция на утеплитель превратит дом в настоящий термос, и естественно точка росы будет располагаться  в утеплителе, а конденсат будет образовываться на поверхности утеплителя в пароизоляционном слое. Если не обеспечить при этом усиленную вентиляцию воздушного зазора между деревянной стеной и утеплителем конденсат естественно будет оседать на дерево, что после этого бывает, думаю говорить не стоит. И самое главное что деревянная стена имея термическое сопротивление 1.15  м2 К Вт не принимает участие в защите дома от низких температур.

    Для таких регионов как у вас утепление дома однозначно надо осуществлять только с наружи, поэтому снимайте сайдинг если он у вас действительно установлен и используя минеральную вату не менее 100мм, а лучше и 150 утепляйте свой дом с наружи а потом и сайдинг установите.

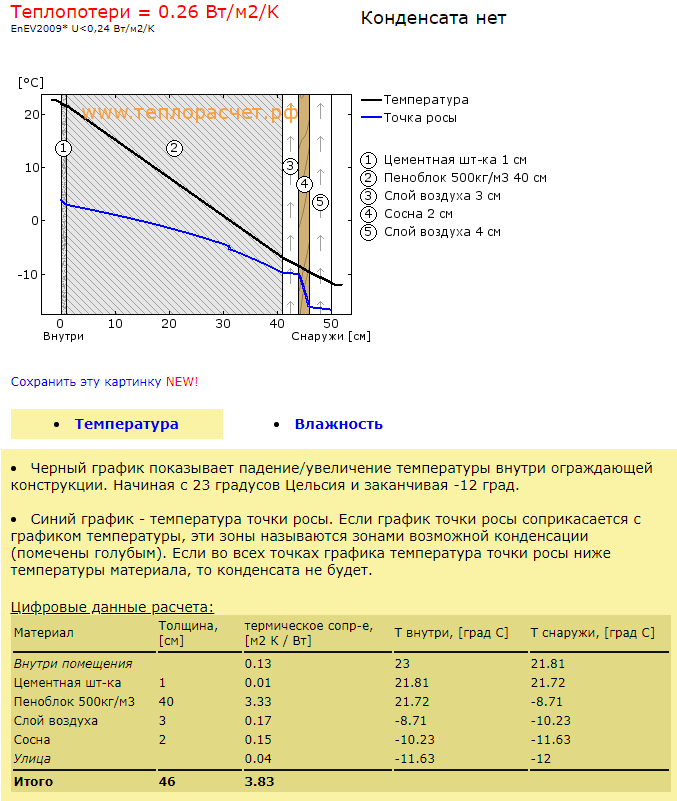

    Для примера приведу два расчета утепления брусового дома минеральной ватой толщиной 100 мм с наружи и изнутри для температуры на улице-35С, а температуру  внутри помещения принимаем равную +24С как вы предлагали:

       При утеплении с наружи имеем теплопотери через стену дома и утеплитель  0.

26 Вт/м2/К, при требуемым согласно строительным нормам
Эта же ситуация при утеплении изнутри слоем минваты в 100 мм. Теплопотери составляют 0.35 Вт/м2/К, при требуемой

Добавлено: 16.02.2014 22:34

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата.

На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.

 Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

  • температура воздуха на улице
  • температура воздуха внутри помещения
  • отдельно толщина каждого слоя стены
  • коэффициент теплового сопротивления материалов, из которых возведены стены дома
  • точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

  1. Температура точки росы в нашем регионе,
    с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель – Тр ( точка росы)
  1. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС.

Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха.

Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

онлайн калькулятор для определения точки росы

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

тепловизор для точки росы

Вред точки росы для стен дома

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

  1. в наружном утеплителе стены
  2. в стене, ближе к наружной части
  3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

  • Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
  • Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
  • За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
  • Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
  • Стены сохраняют свою прочность и целостность многие десятилетия
утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

  • Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
  • Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.
разрушение стены под воздействием влажности
  • При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
  • В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
  • Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.
выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в стене дома, ближе к внутренней поверхности

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

  • Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
  • Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
  • На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
  •  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
  • Понижается общая температура тепла в доме.
плесень на стене внутри дома

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

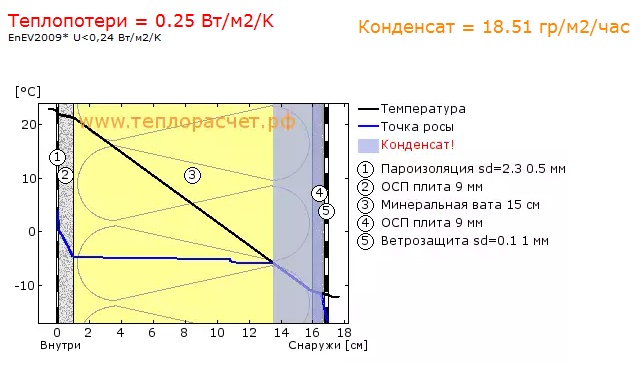

Каркасные дома нельзя обшивать OSB. Точка росы.: aleks_gruzdev — LiveJournal

Это так! И даже слово «нельзя» или «не рекомендуется», можно заменить на «запрещено». Но почему? Постарюсь объяснить.

Дело в том, что каркасное домостроение именно в России получило известность только в 2000-х. Сейчас медленно, но все же постепенно строительство таких домов набирает обороты. Переубедить людей в том, что «правильно построенные каркасные дома не просто пригодны для постоянного проживания, но и превосходят другие дома по эколоии и являются самым экономичным домами по энергосбережению тепла в доме» даже спустя 20 лет порой сложно и даже невозможно. Несмотря на то, что в более холодном климате таких стран как Финляндия, Норвегия, Швеция, Дания, Канаде и США, не говоря про более теплые страны Европы, они пользуются огромным спросом. В этих странах можно встретить дома из различных материалов, но наибольшей любовью пользуются каркасные дома, и количество таких домов для частного домостроения достигает до 80%.

С каких стран пошла «мода» обшивать дома OSB в России неизвестно. В центральных штатах США, где климат мягче Российского, каркасы таких домов подойдут, а вот отделка стен как мне кажется нет. Там OSB используют еще как замену укосин (у нас это так же рекламируют), возможно по их принципу и стали обшивать наружные стены OSB. Но почему там OSB набивают в два слоя невполне понятно, но это факт .

В Росиии большинство КД построено не правильно, и сегодня продолжают так же строить. Основная причина — это отсутствие знаний у строительных фирм, а строителям как скажут так и делают.

Убедиться, что КД построен «правильно» можно хотя бы по нескольким следующим критериям: все стойки, обвязки и т.п. должны делаться только из сухой строганной доски. Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями.

Поэтому главное, что отличает “правильный” каркасный дом – использование сухого пиломатериала и отсутствие бруса в стенах. Уже только по этим критерим вы сможете отбросить до 90% построенных в России каркасных домов, как «не правильные».

Дело в том, что влагопроницаемость OSB можно сравнить с пленкой. Коэффициент паропроницаемости OSB составляет 0,0031 мг/(м·ч·Па), то есть практически не пропускает воздух, значит и влагу. Ведь когда мы помещаем стойки стен и утеплитель между OSB и пленкой пароизоляционной изнутри, то тем самым запираем стену и утеплитель в непроветриваемую «плоскость».

Во внутрь стены в таком случае 100% не сможет попасть влага снаружи, а из внутреннего помещения она не должна попадать по определению. Значит, если влага попадет внутрь, то выйти из стены она так же не сможет.

-Но как влага попадёт внутрь стены, если утеплитель и стойки каркаса были сухими?

Попадет! Так как мы забываем про «точку росы».

Точка росы определяет то соотношение температуры воздуха, влажности и температуры поверхности, при котором на поверхности начинает конденсироваться вода.

Или проще, точка росы - это температура, при которой выпадает конденсат (влага из воздуха превращается в воду). Точка с этой температурой располагается в определенном месте (на стене снаружи, где-то в толще стены или на стене внутри). В зависимости от расположения точки росы (дальше или ближе по толщине стены к внутреннему помещению) стена или сухая, или мокрая внутри.

Понятие точки росы можно описать так: это когда в зимний период температура за окном минусовая, а в доме плюсовая, в стене имеется область, в которой из влаги образуется вода (роса).

Определение точки росы является чрезвычайно важным фактором при устройстве любых полимерных полов, покрытий и наливных полов по любым основаниям: бетон, металл, дерево и т.д. Возникновение точки росы и, соответственно, конденсата воды на поверхности основания в момент укладки полимерных полов, наливных полов и покрытий может вызвать появление самых разных дефектов: шагрень, вздутия и раковины; полное отслоение покрытия от основания.

-А что же тогда происходит внутри такой стены?

В течении зимы, когда внутри дома температура приблизительно +25С, а с наружи миносувые от 0 С до -40 С, то в утеплителе стены при изменении темпертуры ежедневно будет перемещаться «точка росы», при этом напитывая утелитель влагой. Влага внутри утеплителя снижает качество самого утеплителя и ухудшает его функции.

Вообще-то летом, когда температуры с наружи плюсовые, и дует ветер, утеплитель за счет вентиляционных зазоров снаружи должен был бы просохнуть, но…

Если мы поместили утеплитель за OSB, которая не выпускает влагу изнутри, то она так и останется влажной. Но минеральная вата или любой другой утеплитель имеют водопоглощение, и если влага попала в них, то высушить их будет невозможно в такой стене. И соответственно утеплитель с каждым годом будет только накапливать влагу, значит будет терять свои свойства, тем самым будет сокращаться теплосбережение в доме и способствовать появлению плесени и грибка, сначала внутри каркаса, а за тем может появиться и снаружи. И это еще не все: стойки каркаса будут «преть» и гнить и спустя несколько лет потеряют свои первоначальные качества, со временем превратившись в труху.

Подтверждение этого уже несколько раз слышал от жителей каркасных домов, проживших в них несколько лет: «Сначала в доме было очень тепло, но сейчас почему то уже не так… Наверное мыши утеплитель прогрызли». Насчет мышей не знаю, но тоже возможно, так как мы сами им устраиваем «жилые помещения» при постройке дома, так в других странах не делают. Об этом я расскажу в посте «Вентиляционные зазоры в КД-это жилище для мышей. Нужны ли они?» (пост будет написан чуть позже).

Но все же выяснить настоящую причину, почему «дом стал прохладнее» и как ее устранить, можно только после осмотра такого дома.

Но вот обшивать OSB внутри дома как наружние стены, так и внутренние перегородки как раз можно. И даже крепить пароизоляционную пленку можно, но не обязательно. Главное заклеить стыки плит OSB и все отверстия (розетки, выключтели и т.д) .

-Чем же тогда обшивать дома и утеплять КД?

Замените OSB снаружи на МДВП такую как изоплат, белтермо или аналогичные плиты, которые не просто работают как защита от ветра, но как утеплитель, при этом выпускают влагу из стены, а так же перекрывают в дом основные «мостики холода» от стоек, обвязки и других элементов каркаса.

А вот OSB как раз прикрепил бы изнутри дома на наружние стены, где бы она служила как пароизоляционная пленка, как дополнительный утеплитель, как дополнительные укосины, или же, если нужно то вообще полностью замены укосин, как это делают в некоторых странах, таких как США.

И в качестве утеплителя между МДВП и OSB, или МДВП и пароизоляционной пленкой лучше использовать эковату. Почему, уже писал тут,

Точка росы при строительстве бани

Понятие – точка росы – довольно распространенное в строительстве. Так, называют соотношение двух сред – горячего и холодного воздуха. Результат смешения – возникающий конденсат, оседающий на поверхностях брусовой постройки, в данном случае бани. Ввиду нестабильности температур (внутренней и внешней) определение параметра крайне важно для сохранения древесины в долгом эксплуатационном состоянии, если решено делать утепление и декоративную обшивку деревянного объекта.

Нюансы деревянного строительства

Возведение любого объекта из древесины требует соблюдения нескольких этапов в отношении самого материала:

  • Правильныйвыбор бруса. Для любого объекта влажностьстроительного сырья не должна превышать 8–12%. Иначе сырые венцы начнет крутить уже в готовой коробке, отчего появляютсящели, трещины в массиве, снижается безопасность сборки.
  • Выдерживание периода усадки. Нельзя совершать отделочные манипуляции или вставку дверей с окнами, если срок первичной усадки не выдержан – в первый год после строительства она особенно интенсивна.
  • Защита древесины. Баня – объект «мокрый», следовательно, оградить венцы снаружи и изнутри от образования плесени и гнили – главная задача. Не менее важными станут процедуры по пропитке поверхностей антипиренами (противопожарными составами) и жидкостями, отвращающими паразитов и грызунов.
  • Создание вентиляции. Для долговременной эксплуатации бани требуется поддержание венцов в сухом состоянии. Особенно важно провести качественный монтаж воздушных каналов, если решено устраивать теплоизоляционный пирог с последующей обшивкой.

Во всех пунктах, определяющим моментом качества строительства является влажность бруса и воздуха – она не должна стать причиной порчи материала. Определение точки росы – важный параметр, корректирующий постройку бани.

Зачем и как учитывать точку росы при строительстве бани

Точка росы у жилого помещения стабильна и рассчитывается легче, чем значения в банных пространствах – там амплитуда температуры куда шире и активней. К тому же при расчете важно учитывать множество параметров – толщину стены, вид материала, плотность, влажность воздуха (разницу у пола и потолка), что в условиях изменяющихся значений сред практически невозможно.

Если баня строится из массива, утеплять ее не рекомендовано – объект не считается жилым, имеет собственное отопление (печь, бойлер и прочее). К тому же достаточно естественной вентиляции материала – через древесные поры влага свободно выйдет на поверхность и испарится со временем, после прекращения подачи пара.

Несколько проблематичнее в плане расчетов станет баня с внутренней и/или внешней обшивкой – вагонкой, сайдингом. Под такие материалы, как правило, укладываются утепляющие маты или плиты. В этом случае правильным местом оседания конденсата считается точка на утеплителе, а не на обшивке или древесине стен и потолка. Однако, в особо холодные дни, сырость может смещаться в стену. Чтобы этого не произошло, необходим верный расчет точки росы, а также грамотно подобранный вид утеплителя.

К сожалению, правильно определить местоположение будущего конденсата на стенах бани сложно, ввиду нестабильности температур и многих факторов – сухой или влажный пар, металлическая или кирпичная печь и прочее. Поэтому рекомендовано обратить внимание на способы утепления, при которых нахождение точки росы заранее известно, а также правильно выбрать утеплитель.

Зависимость нахождения точки росы

Рассмотрим 3 варианта брусовой бани:

  • Без утепления. Точка росы располагается ближе к наружной поверхности. С повышением температуры, пар свободно проходит сквозь стены и возвращается обратно в виде конденсата. Естественная вентиляция не дает задержаться влаге внутри стены, отчего они остаются сухими. Важно лишь правильно ухаживать за баней – своевременно проветривать, убирать листья веников, проводить профилактику по защите поверхностей от влаги и ее последствий.
  • С внутренним утеплением. Точка росы находится на поверхности стены под утеплителем. Из-за малой пропускной способности пара, обеспечено гниение под уплотнительным материалом – необходима пароизоляция. Это повлечет за собой устройство многочисленных слоев и как итог, уменьшение внутреннего пространства.
  • С внешним утеплением. Единственно приемлемый вариант для бани. Точка росы будет находиться в утеплителе, а стена оставаться сухой. Важно позаботиться о достаточных вентиляционных каналах между обшивкой и слоями гидро-, тепло- и пароизоляции. Зазоры в несколько миллиметров вполне обеспечат нормальную циркуляцию сухого и влажного воздуха.

Важно! Перепады температур – внутри и снаружи, способны двигать точку росы. Поэтому точного расчета для нестабильных значений, то есть указать определенный участок в толще стены – нельзя.

Выбор наружного утеплителя

Для нормальной влаго- и терморегуляции важно усматривать 2 параметра утеплителя – его толщину и гигроскопичность. Толстый слой материала сделает испарение влаги долгим, а высокая гигроскопичность сводит на нет весь смысл утепления – из-за влаги сырье слеживается, образуются пустоты.

Из этого вытекает, что ватные маты – не самый лучший внешний утеплитель для бани, хотя считается экологически чистым и негорючим. Если все-таки решено использовать базальтовые или стекловолоконные рулоны, то гидро- и пароизоляция крайне необходима. Оптимальным выбором станут стирольные плиты с их небольшой толщиной и отличной теплоемкостью. Они инертны к влаге, легки в монтаже и долговечны.

Как итог

Правильный выбор утеплителя, достаточная гидро- и пароизоляция, своевременная профилактика и защита от влияния сырости – залог долговечности деревянной брусовой бани. Грамотный монтаж многослойного «пирога» под декоративную обшивку позволит определить нахождение точки росы в строительстве любого деревянного объекта без утомительных и неточных расчетов.

Как рассчитать точку росы в стене при утеплении

При строительстве здания или отдельных его частей часто перед застройщиком возникает понятие точка росы.

Этот термин слышали все кто хоть раз менял окна, утеплял стены или менял систему отопления в своем жилье.

Итак, рассмотрим, что такое точка росы, зачем надо знать её расположение в стене и как её можно определить с помощью доступных подручных средств.

Определяем суть термина

При высокой температуре и влажности холодные стены покрываются росой

Если выражаться простым языком, то точка росы – это момент, когда внутренняя температура помещения и влажность значительно превышают температуру поверхности перекрытия. При этом на поверхности стены неизбежно конденсируется влага из воздуха. Влияние на этот момент оказывают:

  • влажность воздуха в помещении;
  • температура стен или перекрытий;
  • температура внутри здания.

Если в помещении влажно и жарко, то на холодном стакане сразу образуются капли росы.

Для чего данный термин используется при строительстве?Любые ограждения: стена или окно – это граница с внешним миром, а значит температура их поверхности отличается от средней в помещении.

Значит, в том месте, где на стене расположена точка росы, будет регулярно скапливаться влага. На нахождение точки росы оказывают влияние:

  • характеристики используемых при строительстве материалов и их толщина;
  • место монтажа, количество слоев и качество утеплителя.

Важно, чтобы точка росы находилась с внешней стороны стены здания. В противном случае мы получаем постоянно влажную поверхность и как следствие образование плесени, грибка, разрушение декоративного слоя и несущих характеристик конструкции.

Расчет точки росы

Многих владельцев квадратных метров интересует вопрос, как самостоятельно рассчитать точку росы в стене. Чисто теоретически в этом нет ничего сложного, особенно, если вы математик, физик или просто хорошо помните школьную программу.

Для этого необходимо воспользоваться формулой:

ТР = (b * λ(Т,RH))  / (a * λ(Т,RH)), где:

  • ТР – искомая точка;
  • а –константа равная значению 17,27;
  • b – константа равная значению 237,7;
  • λ(Т,RH) – коэффициент, который рассчитывается следующим образом:

λ(Т,RH) = (а*Т) / (b*T+ lnRH), где:

  • Т – внутренняя температура помещения;
  • RH – влажность в помещении, значение берется в долях, а не в процентах: от 0,01 до 1;
  • ln – натуральный логарифм.

Если в школе вы увлекались игрой в баскетбол или чтением Достоевского больше, чем логарифмами, не расстраивайтесь. Все уже посчитано в таблице данных тепловой защиты за номером СП 23-101-2004, составленной на основании замеров и расчетов научно-проектными организациями.

Наиболее вероятные значения в средних российских условиях указаны в таблице ниже:

Если вы решите рассчитать значение, то получите данные, сходные с указанными в таблице. Кроме всего прочего, для расчета можно воспользоваться онлайн – калькулятором.

Практическое применение

Знание величины значения точки росы важно при планировании утепления здания

На практике значение термина точки росы важно при утеплении стен здания. Для обеспечения оптимальных теплоизоляционных характеристик ограждающих частей здания необходимо знать не только величину значения точки росы, но и ее положение на поверхности или в теле стены.

Современные методы строительства допускают 3 варианта проведения работ и в каждом случае точка выпадения конденсата может быть разной:

  1. Здание, построенное из единого материала без дополнительной теплоизоляции. Если тело стены состоит из кирпича, камня или монолитного бетона, то при соблюдении технологии строительства в таких зданиях точка росы находится внутри стены. Её расположение тяготеет к внешнему краю поверхности. При условии снижения внешних температур точка росы будет смещаться внутрь стены. Если разница температур окажется значительной, то может наступить момент, когда точка росы окажется внутри помещения, и на стене выступит влага. Всем нам знакомая ситуация: запотевание окон зимой.

    При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя

  2. Здание построено с укладкой слоя внешней теплоизоляции. При правильном расчете данная теплоизоляция является оптимальной. Правильно подобранные толщины материала позволят утеплить строение, при этом точка росы будет располагаться внутри слоя утеплителя.
  3. Строение с внутренним утепляющим слоем. В данном случае точка росы будет находиться близко к внутренней поверхности стены, а в случае похолодания сместится непосредственно к поверхности.

Исключение в случае с однотипной стеной составят, пожалуй, деревянные срубы. Дерево – природный материал, обладающий прекрасными качественными характеристиками низкой теплопроводности и высокой паропроницаемости. В таких зданиях точка росы всегда будет расположена ближе к внешней поверхности. Деревянные срубы почти никогда не требуют проведения работ по дополнительной теплоизоляции.

Последний вариант крайне нежелателен и производится только тогда, когда нет другого выхода. О том, как правильно утеплять стены дома, смотрите в этом видео:

Если всё же утеплитель укладывается внутри здания, то следует провести дополнительные мероприятия:

  • оставить воздушный карман между слоем теплоизоляции и облицовкой;
  • предусмотреть устройство вентиляционных отверстий и обогрев помещения с дополнительным уменьшением уровня влажности.

Что делать, чтобы вывести точку росы из дома наружу?

Как правильно поступать, когда дом уже построен и эксплуатируется, а стены начали сыреть? Всё выше сказанное говорит нам о том, что необходимо изменить факторы, влияющие на точку росы. А значит, можно либо усилить отопление, чтобы снизить уровень влажности, либо снизить разницу в температуре покрытий, а именно проложить слой внешней теплоизоляции.

Варианты утепления стен

Почему утепляем стены именно снаружи? Во-первых, это удобно. Во-вторых, в таком случае температуру внешней среды будет иметь не стена дома, а слой теплоизоляции. Кривая снижения температуры станет более пологой, и точка росы фактически сдвинется к краю теплоизоляционного слоя. Важные советы по данному вопросу смотрите в этом видео:

Чем толще покрытие, тем вероятнее смещение точки росы в тело теплоизоляции за пределы стены дома. Как результат, дома, хорошо утепленные снаружи, служат дольше и не требуют больших затрат на отопление.

Материал теплоизоляции

Пеноплекс рекомендуется для наружного утепления стен

Как мы уже разобрались, лучше использовать теплоизоляционный материал, который можно монтировать с наружной стороны здания. Как правило, речь идет о пеноплексе, пенопласте или минеральной вате.

Материал на основе минеральной ваты обладает хорошей паропроницаемостью. При этом частично влага задерживается в утеплителе и стекает вниз под действием силы тяжести. Утеплителю данное обстоятельство ничем не грозит, поскольку базальтовое или стеклянное волокно устойчиво к действию влаги.

Нелишним не будет устроить слой гидроизоляции в нижней части строения, чтобы предотвратить разрушение фундамента.

Материалы типа пеноплекса паронепроницаемы, поэтому при их монтаже следует оставить воздушный карман, чтобы отвести влагу с внутренней поверхности материала.

При соблюдении данных условий можно говорить о сохранности стен и эффективности утепления.

Точка росы при строительстве бани

Точка росы – соотношение величины относительной влажности и температуры воздуха, при котором пар превращается в воду (образуется конденсат). Она оказывает существенное влияние на долговечность и эксплуатационные свойства бань, независимо от используемых материалов и типа конструкции. Ее учитывают еще на стадии проектирования, особенно это касается построек с использованием утеплителей и обшивки. Если возводится сруб из обычных бревен без дополнительной отделки, на этот параметр практически не обращают внимания, за исключением того, что стараются конопатить стены мхом — лучшим природным антисептиком, предотвращающим загнивание дерева.

Сам по себе древесный массив «дышит», поддерживая естественный уровень влаги при любой температуре. Плюс к этому внутренние части стен в процессе работы бани нагреваются до +80 0С и более, что даже при 100% влажности исключает появление точки росы (образование конденсата) на поверхности. Однако при любом другом строительстве с использованием утеплителей в сочетании с обшивкой внутри или снаружи, воздействие влаги более существенно.

Зачем учитывать точку росы при постройке бани?

В процессе работы парилки, когда идет интенсивный нагрев, точка росы смещается в направлении от внутренней поверхности к наружной оболочке стен, а при остывании снова возвращается в обратном порядке. В случае с натуральной древесиной такая ситуация воздействует на бревна или брус, вызывая их гниение.

При использовании дополнительных утеплителей и облицовочных материалов последствия «движения» точки росы более плачевны. Порог формирования конденсата оказывается на утеплителе или между стеной и отделочным материалом, что приводит к коррозии, образованию плесени, грибков и пр. Такая ситуация ухудшает эксплуатационные и эстетические свойств обшивки, а также приводит к преждевременному разрушению конструкции.

Как учитывают точку росы при сооружении бани?

Для обычного сооружения точку росы нетрудно рассчитать, зная параметры конструкции (толщина стен, особенности материала, средняя температура, влажность и пр.). В случае с баней решить эту задачу нереально с учетом множества переменных, которые трудно поддаются прогнозированию. Единственный способ учета точки росы при строительстве парилки — правильный подбор утеплителя и материалов для обшивки, а также обустройство пароизоляции и вентиляции.

  • Утеплитель. Эксперты рекомендуют покупать невпитывающие влагу (негигроскопичные) материалы. Бюджетный и востребованный вариант — базальтовая вата, обработанная гидрофобной пропиткой. Она не слеживается, не поглощает конденсат и не деформируется после испарения влаги.
  • Пароизоляция. Тщательно оклеенная фольга снаружи предотвратит проникновение большого количества пара в структуру утепляющих слоев.
  • Вентиляция. Надежную защиту обшивки от воздействия влаги обеспечит интенсивное проветривание пространства между утеплителем и поверхностью стен. Для этого делают специальные зазоры 20–30 мм. Для потолка дополнительно обустраивают чердачную хорошо вентилируемую крышу.

Независимо от климатической зоны и интенсивности эксплуатации, тщательная обработка нижней части бани антисептиком, обустройство хорошей пароизоляции в сочетании негигроскопичным утеплителем и эффективным проветриванием пространства между обшивкой и стенами даст возможность минимизировать вредное влияние «движения» точки росы. Такое решение обеспечит на долгие годы комфортную эксплуатацию любой конструкции, включая срубы, постройки из бревен и бруса.

Бани из бруса Каркасные бани

Ознакомьтесь с примерами проектов бань из бруса из нашего каталога. Срок строительства - от 10 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с примерами проектов каркасных бань из нашего каталога. Срок строительства - от 15 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

20 / 06 / 2017

Окно в парилке бани

Главное, для чего ставят окно в парилке бани — возможность организовать при открытой двери «залповую» вентиляцию для мгновенного проветривания помещения в условиях чрезмерной влажности, что важно для сохранности деревянного массива.

Читать далее...

20 / 06 / 2017

Как обезопасить стены парной от нагревания печи?

Даже при соблюдении всех требований пожарной безопасности, проблема обеспечения безопасности и защиты стен парной от нагревания печи и жара остается актуальной. При длительном (от нескольких часов) воздействии инфракрасного излучения происходит обугливание древесины ...

Читать далее...

20 / 06 / 2017

Нужно ли обшивать баню из бруса внутри?

Ответ на вопрос, нужно ли обшивать баню из бруса внутри, однозначен — не нужно, если это традиционно русская мокрая парная. В то же время есть моменты, когда эта процедура вполне оправдана.

Читать далее...

Weather for Timber Point, штат Мэн, США

21 декабря

Войти

  • Главная
    • Домашняя страница
    • Информационный бюллетень
    • О нас
    • Свяжитесь с нами
    • Карта сайта
    • Наши статьи
    • Учетная запись / Настройки
  • Мировые часы
    • Основные мировые часы
    • Расширенные мировые часы
    • Персональные мировые часы
    • Поиск мирового времени
    • Время UTC
  • Часовые пояса
    • Домашние часовые пояса
    • Конвертер часовых поясов
    • Международная конференция Planner
    • Диктор времени событий
    • Карта часовых поясов
    • Сокращения часовых поясов
    • Летнее время
    • Изменения во времени по всему миру
    • Разница во времени
    • Новости часовых поясов
  • Календарь
    • Домашние календари
    • Календарь 2020
    • Календарь 2021
    • Ежемесячный календарь
    • Печатный календарь (PDF)
    • Добавьте свой собственный календарь События
    • Создатель календаря
    • Advanced Calendar Creator
    • Праздники по всему миру
    • Этот день в истории
    • Месяцы года
    • Дни недели
    • О високосных годах
  • Погода
    • По всему миру
    • Местная погода
    • По часам
    • Прогноз на 2 недели
    • Прошлая неделя
    • Климат
  • Солнце и Луна
    • Солнце и Луна Домашняя страница
    • Калькулятор Солнца
    • Калькулятор Луны
    • Фазы Луны
    • Ночное небо
    • Метеорные потоки
    • Карта дня и ночи
    • Карта мира лунного света
    • Затмения
    • Прямые трансляции
    • Сезоны
  • Таймеры
    • Таймеры Секундомер
    • 9000
    • Таймер
    • Обратный отсчет до любой даты
    • Обратный отсчет до Рождества
    • 900 08 Обратный отсчет до Нового года
  • Калькуляторы
    • Калькуляторы Домой
    • Калькулятор даты до даты (продолжительность)
    • Деловая дата до даты (исключая праздники)
    • Калькулятор даты (сложение / вычитание)
    • Деловая дата (исключая праздники)
    • Калькулятор буднего дня
    • Калькулятор номера недели
    • Международный телефонный код
    • Калькулятор времени в пути
    • Калькулятор расстояния
    • Дистанционный указатель
  • Приложения и API
    • Приложения iOS
    • Приложения Android
    • Приложение Windows
    • Бесплатные часы
    • Free Countdown
    • API для разработчиков
  • Free Fun
    • Free & Fun Home
    • Бесплатные часы для вашего сайта
    • Бесплатный обратный отсчет для вашего сайта
    • Word Clock
    • Fun Holidays
    • Калькулятор альтернативного возраста
    • Date Калькулятор выкройки
    • Fun Fac
    9001 1

Погода для Тимбер-Пойнт, Мэриленд, США

21 декабря

Войти

  • Главная
    • Домашняя страница
    • Информационный бюллетень
    • О нас
    • Связаться с нами
    • Карта сайта
    • Наши статьи
    • Учетная запись / Настройки
  • Мировые часы
    • Основные мировые часы
    • Расширенные мировые часы
    • Персональные мировые часы
    • Поиск мирового времени
    • Время UTC
  • Часовые пояса
    • Домашние часовые пояса
    • Конвертер часовых поясов
    • International Meeting Planner
    • Диктор времени событий
    • Карта часовых поясов
    • Сокращения часовых поясов
    • Летнее время
    • Изменения во всем мире
    • Разница во времени
    • Новости часовых поясов
  • Календарь
    • Календари Домой
    • Календарь 2020
    • Календарь 2021
    • Ежемесячно Ca lendar
    • Печатный календарь (PDF)
    • Добавьте свой календарь событий
    • Calendar Creator
    • Advanced Calendar Creator
    • Праздники по всему миру
    • Этот день в истории
    • Месяцы года
    • Дни недели
    • О нас Високосные годы
  • Погода
    • По всему миру
    • Местная погода
    • Час за часом
    • Прогноз на 2 недели
    • Прошлая неделя
    • Климат
  • Солнце и Луна
    • Солнце и Луна Домой
    • Солнце Калькулятор
    • Калькулятор Луны
    • Фазы Луны
    • Ночное небо
    • Метеоритные дожди
    • Карта дня и ночи
    • Карта мира лунного света
    • Затмения
    • Прямые трансляции
    • Сезоны
  • Таймеры
    • Таймеры Главная Секундомер
    • Таймер
    • Обратный отсчет до любой даты
    • Рождественский отсчет wn
    • Обратный отсчет до Нового года
  • Калькуляторы
    • Калькуляторы Домой
    • Калькулятор даты до даты (продолжительность)
    • Деловая дата до даты (исключая праздники)
    • Калькулятор даты (добавление / вычитание)
    • Деловая дата (исключая праздники) )
    • Калькулятор буднего дня
    • Калькулятор номера недели
    • Международный телефонный код
    • Калькулятор времени в пути
    • Калькулятор расстояния
    • Указатель расстояния
  • Приложения и API
    • Приложения iOS
    • Приложения Android
    • Приложение Windows
    • Бесплатно Часы
    • Бесплатный обратный отсчет
    • API для разработчиков
  • Бесплатное развлечение
    • Домой бесплатно и весело
    • Бесплатные часы для вашего сайта
    • Бесплатный обратный отсчет для вашего сайта
    • Word Clock
    • Fun Holidays
    • Калькулятор альтернативного возраста

Погода для Timber Poi nt, New York, USA

21 декабря

Войти

  • Главная
    • Главная страница
    • Информационный бюллетень
    • О нас
    • Связаться с нами
    • Карта сайта
    • Наши статьи
    • Учетная запись / Настройки
  • Мировые часы
    • Основные мировые часы
    • Расширенные мировые часы
    • Персональные мировые часы
    • Поиск мирового времени
    • Мировое время
  • Часовые пояса
    • Домашние часовые пояса
    • Конвертер часовых поясов
    • Международный планировщик встреч
    • Диктор времени события
    • Карта часовых поясов
    • Сокращения часовых поясов
    • Переход на летнее время
    • Изменения во времени по всему миру
    • Разница во времени
    • Новости часовых поясов
  • Календарь
    • Домашние календари
    • Календарь 2020
    • Календарь 2021 900
    • Ежемесячный календарь
    • Распечатать календарь (PDF)
    • Добавьте свой собственный календарь События
    • Calendar Creator
    • Advanced Calendar Creator
    • Праздники по всему миру
    • Этот день в истории
    • Месяцев года
    • Дней недели
    • О високосных годах
  • Погода
    • По всему миру
    • Местная погода
    • Час за часом
    • Прогноз на 2 недели
    • Прошлая неделя
    • Климат
  • Солнце и Луна
    • Домой Солнца и Луны
    • Калькулятор Солнца
    • Калькулятор Луны
    • Фазы Луны
    • Ночное небо
    • Метеоритные дожди
    • Карта дня и ночи
    • Карта мира с лунным светом
    • Затмения
    • Прямые трансляции
    • Сезоны
  • Таймеры
    • Таймеры Home
    • Секундомер
    • 911 9
    • Обратный отсчет до любой даты
    • Обратный отсчет до Рождества
    • Обратный отсчет до Нового года 900 11
  • Калькуляторы
    • Калькуляторы Домашняя страница
    • Калькулятор даты до даты (продолжительность)
    • Деловая дата до даты (без выходных)
    • Калькулятор даты (добавление / вычитание)
    • Деловая дата (без праздников)
    • Калькулятор буднего дня
    • Калькулятор номеров недель
    • Международные телефонные коды
    • Калькулятор времени в пути
    • Калькулятор расстояний
    • Дистанционный указатель
  • Приложения и API
    • iOS-приложения
    • Android-приложения
    • Windows-приложение
    • Бесплатные часы
    • Бесплатный обратный отсчет
    • API для разработчиков
  • Free Fun
    • Free & Fun Home
    • Бесплатные часы для вашего сайта
    • Бесплатный обратный отсчет для вашего сайта
    • Word Clock
    • Fun Holidays
    • Калькулятор альтернативного возраста
    • Калькулятор шаблонов дат
    • F

перекрестно-ламинированный Древесина (CLT) - APA - The Engineered Wood Association

Инновационные панели из массива дерева предлагают новые масштабные возможности дизайна
Основы CLT

Клееный брус (CLT) - это крупногабаритная сборная массивная деревянная панель.Легкий, но очень прочный, с превосходными акустическими, противопожарными, сейсмическими и тепловыми характеристиками, CLT также быстро и легко устанавливается, почти не производя отходов на месте. CLT предлагает гибкость конструкции и низкое воздействие на окружающую среду. По этим причинам перекрестно-клееная древесина оказывается весьма выгодной альтернативой обычным материалам, таким как бетон, кладка или сталь, особенно в многоквартирном и коммерческом строительстве.

Панель CLT состоит из нескольких слоев досушенных в печи пиломатериалов, уложенных в чередующихся направлениях, скрепленных структурным клеем и спрессованных в цельную прямую прямоугольную панель.Панели CLT состоят из нечетного количества слоев (обычно от трех до семи) и могут быть отшлифованы или обработаны перед отправкой. На заводе панели CLT разрезаются по размеру, включая дверные и оконные проемы, с помощью современных фрезерных станков с ЧПУ (компьютерное числовое управление), способных выполнять сложные разрезы с высокой точностью. Готовые панели CLT исключительно жесткие, прочные и устойчивые, выдерживая нагрузку со всех сторон.

Фотография любезно предоставлена ​​Structurlam Products, Ltd.


Общие приложения CLT

CLT обычно используется для длинных пролетов в стенах, полах и крышах.


CLT Размер

Готовые панели обычно имеют ширину от 2 до 10 футов, длину до 60 футов и толщину до 20 дюймов. Ширина до 18 футов и длина до 98 футов возможны, но редко.


Знак качества APA

Товарные знаки APA появляются только на продукции, производимой заводами-членами APA. Знак означает, что качество продукции подлежит проверке посредством аудита APA - процедуры, разработанной для обеспечения соответствия производства стандартам APA или стандарту, указанному в знаке.


Публикации CLT
Перекрестно-ламинированная древесина: CLT в Северной Америке по сравнению с импортной продукцией

Поперечно-клееная древесина (CLT), производимая в Северной Америке, должна соответствовать строгим стандартам на продукцию и быть сертифицирована по стандарту ANSI / APA PRG 320 для поперечно-клееной древесины с высокими эксплуатационными характеристиками. CLT, произведенный за пределами Северной Америки, может не соответствовать этим стандартам производительности.

Загрузить>

Стандарт ANSI / APA PRG 320 для поперечно-ламинированной древесины с номинальными характеристиками

Содержит требования и методы испытаний для аттестации и обеспечения качества для CLT с высокими эксплуатационными характеристиками, изготовленного из массивных пиломатериалов или конструкционных композитных пиломатериалов.

Загрузить>


Библиотека ресурсов

Просмотрите полный список публикаций APA о перекрестно-ламинированной древесине в библиотеке ресурсов APA.

Традиционные соединения, используемые в деревянных каркасах

В этом сообщении в блоге мы рассмотрим некоторые из традиционных столярных методов, которые мы используем для наших деревянных рам. Это традиционные соединения, которые веками использовались в деревообработке, они прочные и долговечные.Хотя мы используем традиционные столярные методы в Vermont Timber Works, мы иногда усиливаем традиционные соединения стальными пластинами и стяжками, которые можно скрыть от глаз или использовать в качестве декоративных акцентов.

Основной метод столярки деревянного каркаса - это соединение врезным и шиповым способом. Это соединение включает в себя заглушку (Tenon), вставляемую в отверстие (Mortise). Затем в место соединения вставляется колышек, чтобы еще больше укрепить и стабилизировать его. Соединение «Врезка и шип» - это основной тип соединения, используемый в деревянных каркасах разной степени сложности.Ниже приведены некоторые способы использования врезных и шиповых соединений:

Врезной и шип с уступом

Стяжка врезная и шиповая

King Post с паутинами и украшениями, связанными с Mortise и Tenon.

Соединение «ласточкин хвост» - это действительно древняя столярная техника, которая была найдена на мебели в гробницах египетских фараонов и китайских императоров. Сустав «ласточкин хвост» получил свое название от срезанных по диагонали пальцев, напоминающих хвостовые перья голубей.Эта форма удерживает соединение после того, как оно было собрано, и затрудняет его разъединение. В деревянных каркасах соединение «ласточкин хвост» используется для соединения прогонов крыши и балок перекрытия со стропилами и балками.

Соединение ласточкин хвост

Также известный как «Уздечное соединение», эта техника включает в себя врезку, которая открыта с одной стороны и образует форму вилки, позволяя шипу скользить внутрь. Затем соединение фиксируется штифтом. В деревянных каркасах этот стык используется для соединения общих стропил.

Шпонка и вилка

Также называемый «сращиванием», это реже используемая столярная техника в деревянных каркасах. Этот метод заключается в том, что надрезы разрезаются на две части бруса, которые затем соединяются вместе встык и закрепляются штифтом в центре соединения. Это не одно из самых сильных соединений и обычно используется только тогда, когда кусок древесины должен быть длиннее, и вместо того, чтобы использовать более крупный кусок пиломатериала, два меньших куска соединяются вместе.

Шарфовый шарнир соединяет два бруса вместе в одну.

Это традиционные столярные методы, которые мы используем в Vermont Timber Works с момента создания деревянных каркасов в 1987 году. Есть вопросы о традиционных столярных технологиях? Задайте вопрос на нашей странице «Задайте вопрос экспертам» или оставьте нам комментарий ниже.

Tongue And Groove Shiplap - Радиальные продажи древесины

Шип и канавка для наружной облицовки Шип

ТОВАР

Корабельные доски с радиальным гребнем и пазом представляют собой стильную и современную альтернативу традиционным системам обшивки из мягкой древесины или листового металла.Облицовка корабельного лабиринта профилируется из спиленных досок, которые сцепляются друг с другом, образуя непрерывную вертикальную или горизонтальную систему обшивки. Облицовка из шиплапа использовалась как элемент: дома, коммерческие проекты, квартиры, отделка заборов высокого класса, центры для посетителей, клубы спасателей, дома отдыха и навесы. Для получения изображений облицовки Shiplap посетите: http://radialtimbers.com.au/gallery/shiplap/

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Виды

Облицовочные плиты Shiplap обычно распиливаются из древесины твердых пород с естественным отрастанием, такой как Silvertop (Eucalyptus Sieberi) или иногда Yellow Stringybark (Eucalyptus Muellerana), оба из которых имеют прочность класса 2.

ПРИМЕЧАНИЕ: Silvertop - один из видов, одобренных Комиссией по контролю за зданием для использования в зонах с повышенной пожарной опасностью. Практическая записка № 46 (декабрь 2001 г.) и AS3959 - Строительство зданий в районах, подверженных лесным пожарам, и имеет рейтинг воздействия BAL 29. Желтая волокнистая кора имеет рейтинг воздействия Bal 19.

Класс
и влажность

Все пиломатериалы поставляются стандартного и лучшего сорта (не выбираются) и высушены до максимальной влажности 14%. Небольшие плотные сучки, прожилки десен, трещины, амброзия и другие отметины являются приемлемыми особенностями, которые иногда встречаются на досках.Древесина классифицируется в соответствии с австралийским стандартом AS 2796.2-2006. Пиломатериалы и пиломатериалы лиственных пород / Часть 2. Также смотрите примеры вариантов платы на нашем сайте.

Влажность древесины зависит от относительной влажности воздуха, а также от его температуры, на которую влияет цвет покрытия поверхности. Покрытия темного цвета поглощают больше солнечной энергии, что приводит к повышению температуры и снижению влажности. Если во время укладки содержание влаги слишком низкое, могут возникнуть проблемы с профилями плит с фальцем, если между плитами не останется достаточных расширительных зазоров.

Прочность

Рейтинг естественной прочности древесины - это оценка естественной устойчивости древесины к воздействию грибков, уничтожающих древесину, и насекомых, разрушающих древесину. Рейтинг естественной долговечности применяется только к сердцевине древесных пород, а Silvertop имеет рейтинг 2 класса с приблизительной надземной долговечностью более 25 лет.

Эскиз / разрезы

Виртуальные образцы и автокадры профилей доступны на сайте Radial https: // radialtimbers.com.au/products/secret-fixed-shiplap/

Профиль

Обшивка внахлест с язычком и пазом поставляется в виде ряда профилированных досок толщиной 19 мм (см. Рис. 1 выше), доступных в четырех вариантах ширины покрытия: 38, 70, 90, 110 мм. Доски Radial Shiplap 38, 70 и 90 мм блокируются и спроектированы таким образом, чтобы может иметь скрытое винтовое крепление (см. рисунок 2). Доски Shiplap шириной 110 мм блокируются, но должны быть закреплены лицевой стороной.

Длина и доступность

Платы обычно поставляются произвольной длины от 1.2 и 5,4 м, но могут быть включены и более короткие (средняя длина примерно 4,0 м). Согласование концов может быть выполнено для всех облицовочных плит, но, пожалуйста, узнайте об этом, поскольку это может привести к увеличению времени выполнения заказа. В некоторых случаях доступны доски с установленной длиной от 3,0 до 3,9 м, но за дополнительную плату.

ОТДЕЛКА

Родная древесина должна иметь некоторую защиту от атмосферных воздействий при акклиматизации к местным условиям, а также для отталкивания и контроля влаги, что сводит к минимуму расщепление, растрескивание и проверку, которые происходят в древесине.

Обработка маслом или окраска древесины

Radial Timber рекомендует использовать герметик на масляной основе или качественную пропиточную древесину. Смазка древесины маслом, нанесение покрытий или окрашивание не остановит процесс выветривания, но замедлит его, действует как герметик и помогает замедлить потерю или накопление влаги.

Существует множество способов обработки древесины, окраски и покрытий, большинство из которых следует наносить до фиксации. Следует позаботиться о том, чтобы хорошо покрыть все торцевые волокна, чтобы минимизировать водопоглощение или потерю.Мы не рекомендуем использовать пленочное покрытие, так как оно, как правило, не пропускает воздух и в конечном итоге отслаивается и пузырится из-за ультрафиолета и задерживает влагу.

Когда требуется настоящий непигментированный прозрачный герметик для древесины, и владелец согласен с тем, чтобы древесина оставалась серой, естественно, различное атмосферное воздействие между защищенными и незащищенными участками может привести к вариациям цвета. Это может привести к заметным изменениям внешнего вида. (https://preschem.com/architects-products/radial-timber-sealer.html)

Профилактический уход за зерном

Все торцевые стыки досок и торцевые волокна должны быть герметизированы, чтобы предотвратить попадание влаги, поскольку торцевые волокна гораздо более впитывающие, чем лицевые волокна.Торцевые волокна должны быть хорошо уплотнены, чтобы предотвратить быстрое поглощение влаги и высыхание, которое может вызвать раскалывание и перемещение досок. Критические точки торцевых волокон находятся в скошенных углах (не рекомендуется для открытых участков) или в расширенных стыках, а также в верхней и нижней частях вертикальных плит. Горизонтально стыкующиеся доски в угловые упоры также являются областью, требующей особого внимания.

Если герметики используются с деревянной облицовкой, они должны быть доступны для регулярного осмотра, поскольку их долговечность меньше, чем у облицовки.Незаметные утечки из-за выхода герметика могут привести к скрытому повреждению конструкции.

конечных точек для рассмотрения

Некоторые моменты, которые следует учитывать при выборе покрытия и его долговечности: 1) Более светлые краски обычно держатся лучше. 2) Более узкие плиты уменьшают нагрузку на систему покрытия. 3) Покрытия на древесине, обращенной на север и запад, будут разрушаться быстрее, чем на поверхностях, обращенных к югу, или в затененных областях. 4) Древесина должна быть достаточно сухой при покрытии.5) Древесина, частично защищенная нависающими карнизами, будет выдерживать другие погодные условия, чем более незащищенная древесина.

Рекомендуемая очистка

Пятно от железа - это неприглядное сине-черное или серое обесцвечивание, которое встречается почти на всех видах древесины. Изменение цвета вызвано химической реакцией между экстрактивными веществами в древесине и железом в стальных изделиях, таких как гвозди, шурупы и другие крепежные элементы и детали. Это часто происходит в первое утро после дождя или росы, когда вода позволяет экстрактам и железу встретиться и вступить в реакцию.

Проблемы связаны со следами железа, оставшимися на дереве в результате резки или резки; очистка поверхности металлической мочалкой, проволочными щетками. Источниками железа могут быть железная пыль от металлообработки и даже удобрения растений. Чтобы удалить большую часть пятен, после укладки лучше всего промыть все доски 5% -ным раствором щавелевой кислоты, чтобы получить чистую деревянную поверхность (Radial Timber может поставлять щавелевую кислоту).

ПРОИЗВОДИТЕЛЬНОСТЬ

Техническое обслуживание

Долговечность облицовки зависит от регулярного и эффективного обслуживания.Частота обслуживания будет зависеть от типа отделки и степени воздействия погодных условий. Повторное покрытие и любые дальнейшие приготовления должны выполняться в соответствии со спецификациями производителя отделки.

Приправа и выветривание

Некоторая незначительная проверка поверхности может происходить, когда древесина подвергается воздействию погодных условий, но эти неструктурные трещины типичны для большинства австралийских твердых пород дерева (ПРИМЕЧАНИЕ: незащищенные стены, выходящие на запад, могут подвергаться резким перепадам температуры, и поэтому древесина с большей вероятностью подвергнется проверке. или двигаться).На этих стенах лучше всего не иметь горизонтальных или вертикальных стыков на досках произвольной длины).

Вся открытая, закрепленная снаружи облицовка будет иметь тенденцию потускнеть до серебристо-серого цвета, если ее оставить без покрытия. Степень поседения будет варьироваться в зависимости от количества солнечных лучей, ветра и дождя. Древесина, используемая в этом наземном продукте, обладает естественной прочностью и при использовании в сочетании с надлежащей строительной практикой, как правило, не требует дополнительной обработки от гниения.

Выщелачивание древесины

Также нормальным является выщелачивание красных / коричневых экстрактивных веществ (дубильных веществ) из твердых пород древесины во время сильных дождей.Экстрактивные вещества, как правило, менее заметны у более легких видов, но рекомендуется покрывать или защищать стены и тротуар до тех пор, пока не будут выщелочены все экстрактивные вещества (может варьироваться в зависимости от количества осадков, но, как правило, продолжается до 6 месяцев). Таниновые пятна можно удалить разбавленной смесью отбеливателя и воды.

ХРАНЕНИЕ И УСТАНОВКА ЯЗЫКА И КАНАВКИ SHIPLAP

Хранилище

Пакеты следует хранить над землей на носителях и под навесом или защищать дополнительным брезентом для предотвращения вздутия.Когда облицовка доставляется в пластиковой упаковке, важно убедиться, что она не повреждена и, вероятно, может попасть внутрь стопки воды. Если намок все же произошло, разделите брус полосами между слоями. Поместите в хорошо проветриваемое место под навесом и дайте древесине высохнуть не менее 48 часов перед фиксацией. Radial Timber не несет ответственности за неправильное хранение древесины.

Настройка

Обшивка внахлест обычно укладывается по правильной схеме, при этом язычки и канавки соседних досок соединяются вместе (см. Рисунок 1). Приправленные плиты Shiplap будут демонстрировать минимальную усадку и на самом деле будут немного набухать в более влажных регионах или на открытых участках (особенно на западной стороне здания), поэтому важно убедиться, что доски имеют одобренный зазор для этого движения. У секретного фиксатора нахлеста есть слегка приподнятая линия тени, которая будет служить ориентиром. Соседнюю доску нельзя толкать дальше этой точки. Расстояние между заклепками, фиксирующими планками или шпильками должно быть макс. Центры 600 мм. При вертикальном укладывании внахлест фиксирующая рейка может облегчить установку.

Постарайтесь, чтобы язычки нахлеста были обращены в направлении преобладающих ветров, так как это сведет к минимуму давление влаги, уносимое боком во время сильного ветра на доску с фальцем

Установка и компоновка

Предпочтительно расположение досок должно быть в вертикальном положении для лучшего стока воды, особенно в очень открытых местах, таких как побережье. Доски могут быть прикреплены непосредственно к стенам, облицованным воздухопроницаемой пароизоляцией, однако лучше использовать крепежные планки на шпильках.Используйте обработанную сосновую обрешетку 75 × 35, прикрепленную непосредственно к стенам, облицованным пароизоляцией, это также обеспечивает хорошую вентиляцию между тыльной стороной досок и пароизоляцией. Также рекомендуется использовать пластиковую подковообразную уплотнительную прокладку под обрешеткой для уменьшения и вентиляции любых скоплений между пароизоляцией от влаги и деревянной обшивкой (см. Технические чертежи на нашей странице внахлест на веб-сайте). Если речь идет об окнах, дверных проемах и т. Д., Необходимо сделать поправку на полость стены увеличенной ширины. При установке в горизонтальном положении язычки каждой доски Shiplap должны быть обращены вверх, чтобы вода не попадала внутрь стыков, но предпочтительной рекомендацией является укладка этого секретного щитка Shiplap вертикально. На длинных участках доски, возможно, придется стыковать или скосить поверх обрешетки с использованием гибкого клея / герметика на соединяемых концах. Лучшим вариантом является использование совмещенных по концам досок, в качестве альтернативы стены можно разбить на более мелкие панели, вставив гидроизоляцию или вертикальные / горизонтальные деревянные упоры.Специальные алюминиевые или деревянные упорные профили также могут использоваться на внешних и внутренних углах, и они доступны из радиальной древесины.

Расстояние между платами и защита от атмосферных воздействий

Платы должны быть установлены с зазором 5 мм между ними, что обозначено теневой линией, которая представляет собой очень небольшую приподнятую секцию на язычке (все доски имеют зазор 5 мм). Это расстояние позволит древесине перемещаться при изменении влажности и условий окружающей среды.

Доски, подверженные воздействию солнца и дождя (высота северо-северо-запад), усадятся и разбухнут больше, чем полузащищенные доски.Рекомендуемые зазоры расширения имеют решающее значение на этих открытых возвышениях, так как устраняют любые стыковые соединения (варианты с концевыми соединениями могут быть лучшим вариантом для рассмотрения) и, где возможно, обеспечивают некоторую защиту от атмосферных воздействий с помощью карниза, веранды или аналогичного. Не допускайте попадания дождя или воды за доски во время установки. Полость стены должна быть постоянно защищена. Важно, чтобы все гидроизоляции вокруг окон или других проемов были правильно установлены, чтобы обеспечить надлежащий дренаж от древесины (см. Схемы).Если шип проходит вертикально внизу досок, убедитесь, что доски подрезаны, чтобы образовался капельный край, или установлена ​​подходящая угловая обшивка. Также следует проявлять осторожность и внимание, чтобы избежать скопления воды при креплении других конструкций, таких как беседки, к облицовке.

Рекомендации по установке

38, 70 и 90 мм корабельные доски внахлест можно закрепить с помощью винтов с потайной головкой 50 мм длиной 7 (3,8 мм) с потайной головкой из нержавеющей стали (марки 304, A2 или 316), а более широкие 110 корабельные доски внахлест требуют только лицевой фиксации, стандартный калибр 10 (4.8 мм) против утопленного настила винта, поскольку они не разрушаются, как другие металлы.

Точка росы в стене из бруса: Точка росы, пароизоляция и вентилируемый зазор в стене

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
