Толщина стен из керамзитобетонных блоков: наружных, несущих, перегородочных

Содержание

  1. Толщина наружных стен без утеплителя
  2. Толщина наружных стен с утеплителем
  3. Толщина перегородочных стен
  4. Толщина несущих стен
  5. Толщина стен для разных регионов
  6. Пример расчета
  7. Расчет толщины стены с утеплителем
  8. Отзывы строителей

Нужная толщина стен из керамзитобетонных блоков подбирается в зависимости от определенных факторов. В учет берутся функциональные предназначения постройки, климатические условия, тип кладки. Также следует учитывать, что толщина стены из керамзитобетонных блоков с отсутствием утеплителя будет отличаться от габаритов стен обшитых утеплительным стройматериалом.

Керамзитобетонные блоки при достаточно легком удельном весе, имеют хорошие прочностные характеристики, что позволяет построить здание на легком типе фундаментной основы. Такие стены обладают хорошей звуко- и теплоизоляцией. Толщина стен возведенных из керамзитобетонных элементов будет зависеть от таких факторов:

  • В каких условиях будет эксплуатироваться постройка, например это будет жилое здание или промышленное предприятие.
  • Условия климата в регионе, где будет возводиться дом.
  • Еще один немаловажный пункт – выбор кладки.
  • Толщину также будет определять свойства влагостойкости и теплопроводности утеплительных материалов.
  • Не менее важным будет учесть слой отделочных материалов.

Какие средние показатели толщины стен возводимых в центральных регионах страны? Для такой местности будет достаточно построить стены из керамзитобетонных блоков толщина, которых будет составлять 40-60 сантиметров. Если строительство будет проходить в регионах с более холодными климатическими условиями, стены из керамзитобетонных блоков должны быть утеплены специальными стройматериалами. В итоге должен получиться пирог стены из керамзитобетонных блоков, утеплителя и облицовки.

Керамзитобетонные стены бывают двух типов – несущие, и перегородки, у которых нет несущей нагрузки. Вертикальные несущие конструкции испытывают большую нагрузку и служат опорой для перекрытия и крыши.

Не несущие перегородки помогают разделить внутреннее пространство на комнаты. Выбор типа конструкции зависит от предназначения стен. Наружные конструкции несущие, также и внутренние стены бывают несущими, единственное отличие — это отсутствие надобности их утепления.

Толщина наружных стен без утеплителя

От габаритов панелей из керамзитобетона и вариантов кладки будет определяться толщина стен.

  1. Панели с параметрами 59х29х20 см, используют для возведения стены 60 см. В таком варианте потребуется лишь утеплить пустоты в панелях.
  2. Блоки с размерами 39х19х20 см, ширина без утеплителя будет равна 40 см.
  3. Изделия равны 23.5х50х20 см, то кладка будет иметь толщину 50 см плюс внутренняя и внешняя штукатурка.

Керамзитобетонные изделия бываю полнотелые и пустотелые. Плотный тип блока имеет большую прочность и подходит для создания несущей конструкции.

Толщина наружных стен с утеплителем

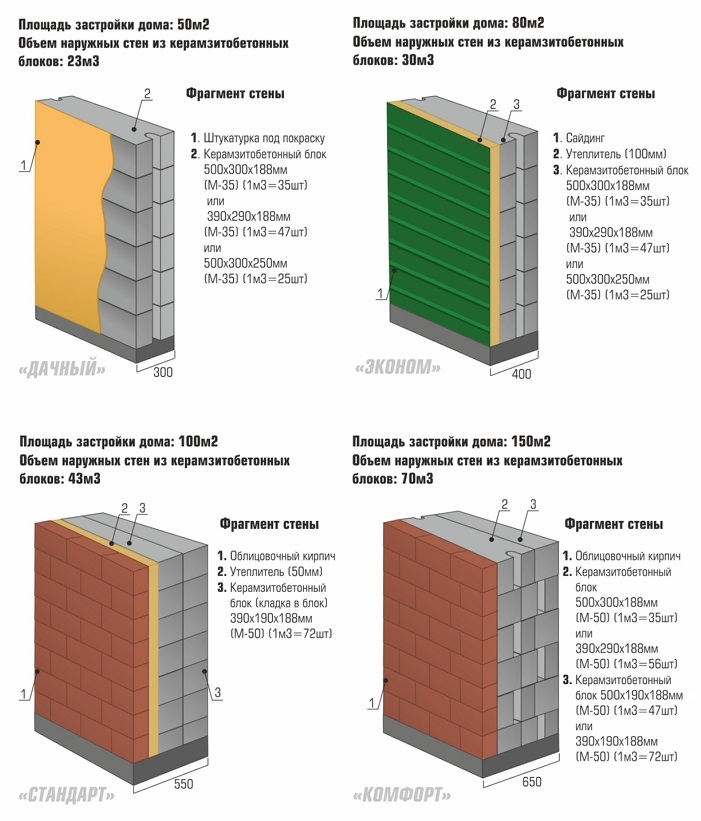

Ширина стены будет зависеть от предназначения постройки:

  1. При возведении складского, подсобного помещения. Укладку производят в один слой с шириной изделия 20 см. Внутренний поверхностный слой следует оштукатурить, а поверхность снаружи утеплить десяти сантиметровым слоем минеральной ватой, пенопластом или пенополистиролом.
  2. В случае, когда строят такую небольшую постройку, как баню, то укладка будет схожа с типом кладки подсобного помещения, различие будет лишь в том, что теплоизоляционный слой составит 5 см.
  3. Кладку в три слоя осуществляют непосредственно при сооружении жилого дома. В процессе работ между блоками оставляют небольшое расстояние. Общая толщина составит 60 см, внутреннюю часть поверхности покрывают штукатуркой, в зазоры между панелями прокладывают утеплительный материал.

Рассмотрим устройство трехслойной кладки с утеплительным материалом и облицовкой из силикатных кирпичей:

  • Возводится стена из пустотелого конструкционно-изоляционного керамзита с шириной 19-39 см;
  • Производят оштукатуривание поверхности внутри помещения;
  • Устанавливают плиту из минеральной ваты либо пенополистирола, рекомендованная плотность не меньше 25. Толщина стройматериала составит 4-5 см;
  • Крепежи лучше использовать из полимера или металла;
  • В обязательном порядке производят сооружение вентиляционного зазора;
  • Облицовочный кирпич 1,2 см.

Возводить многослойные конструкции без обустройства вентиляционных зазоров категорически не рекомендуется. Наружная часть поверхности служит паробарьером. Конденсат образуется на внешней поверхности теплоизоляции. Чтобы избежать образования сырости между стройматериалами, и вывести образование паров из сооружения нужно сделать вентиляционные зазоры.

Толщина перегородочных стен

Какой толщины должны быть стены из керамзитоблоков? Межкомнатные панели, предназначенные для перегородок, производятся размером 39х19х9 см.

Например, если будет использоваться перегородочный керамзитобетонный блок, плотность которого составляет 600 кг/куб.м, значит оптимальная толщина будет равна 18 см. При использовании изделий имеющих плотность 900кг/куб. м, рекомендуется использовать толщину перегородки не меньше 38 см, дополнительная отделка не понадобится.

Толщина несущих стен

Наружные стены, которые несут нагрузку, строят из стеновых панелей. Конструкционные блоки применяют для сооружения любого вида перекрытий, ограничений в эксплуатационных свойствах нет. Если применены конструкционно-теплоизоляционные изделия, в индивидуальных случаях предусмотрен монтаж армопояса в месте верхних рядов кладки и перекрытием. Такая методика позволит равномерно распределить нагрузку.

Толщина стен для бань и гаражей позволяет сооружать плиты для перекрытия из железобетона. Для таких работ нужна специальная строительная техника.

Толщина кладки несущих стен из керамзитобетона для 2-х, 3-х этажных зданий должна составлять не меньше 40 сантиметров. Это наиболее подходящие размеры для постройки наружных стен, где будут построены перекрытия из железобетона.

Толщина стен для разных регионов

Кладку блоков из керамзитобетона для областей, где встречается холодные климатические условия, производят таким образом:

  1. Строят две стены, параллельны друг к другу.
  2. Конструкция должна быть связана арматурой.
  3. Производят укладку утеплителя.
  4. Внешнюю и внутреннюю сторону стены штукатурят.

При возведении дома строители используют общие правила и нормы, в которых указано:

  • в северной части страны должны составлять не меньше 60 см;
  • в центральной зоне от 40 до 60 сантиметров;
  • в южных регионах от 20 до 40 см.

Пример расчета

Для вычисления оптимальной толщины керамзитобетонных стен, нужно знать функциональное предназначение здания. Если брать в учет регламент строительных нормативов и правил, получается, что ширина должна быть учтена с утеплительным материалом и составлять не менее 64 сантиметров.

Стены, обладающие такой толщиной, подойдут для помещений жилого типа. Для правильного расчета расхода требуемых стройматериалов, нужно учитывать суммарные показатели всех стен, которые будут построены в здании со всеми перегородками и высотой этажа.

Все показатели нужно перемножить. Также учитывают примерные показатели толщины цементного раствора для стяжки и швов, примерно это 15 см. Число, которое получиться нужно, умножить на толщину стены, а после разделить на объем керамзитобетонных панелей.

В итоге получится нужное число изделий необходимых для возведения стен. Примерная стоимость рассчитывается таким образом: количество блоков умножают на цену 1 изделия, после нужно добавить расходы закупки теплоизоляционных стройматериалов.

Расчет толщины стены с утеплителем

Такие расчеты будут отличаться от классической формулы. Потому что нужно взять в учет сопротивление теплоотдаче каждого из материалов по отдельности, после их складывают и сравнивают с нормативными числами. Для примера берется город Екатеринбург. Толщина стен, на Уральском крае будет значительно большей. Расчет нормированного сопротивления теплоотдачи Dd равняется 6000, для поддержания температуры внутри дома равной 20 градусам С. Формула расчета:

Rreg = a ? Dd + b = 0,00035 ? 6000 + 1,4 = 3,5

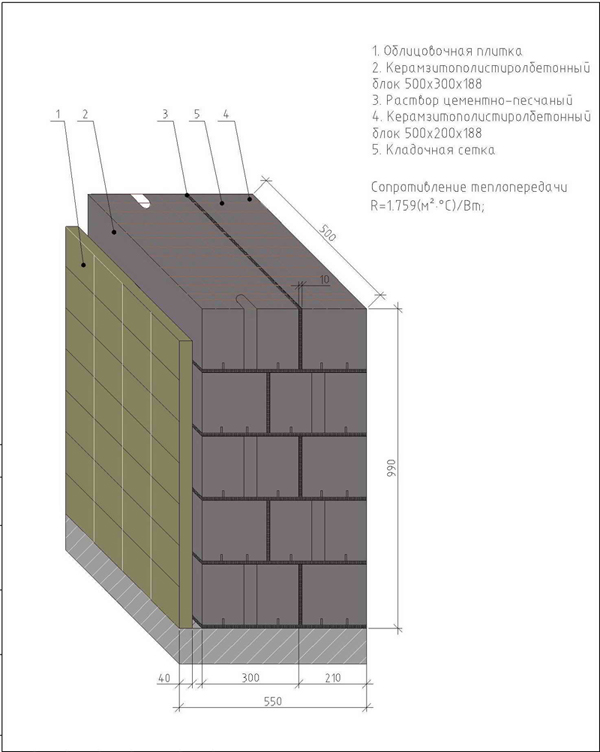

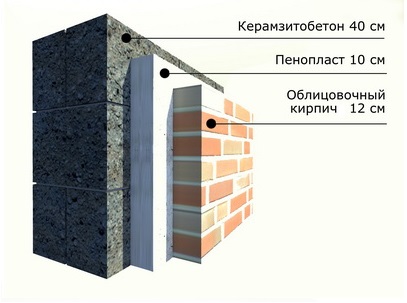

Если толщина керамзитобетонных стен 60 см, с приплюсованными 10 см утеплительного стройматериала будут соответствовать общим требованиям. По такому же принципу производят расчет различных комбинаций строительных элементов.

При желании можно сэкономить на керамзитобетоне, для этого рекомендуется взять для укладки блоки 40 см и утеплитель 1.2 см.

Отзывы строителей

Строился двухэтажный дом из керамзитобетона на заглубленном ленточном фундаменте. Перекрытие первого этажа выполнено из заводской плиты. Второй этаж имеет перекрытие из тавровых балок. Здание отапливается газом, потери тепла в зимний период не значительные, и составляют 7-9 %. Укладка производилась на теплую заводскую смесь, по цене такой материал не дешевый, зато качество и практичность отличные. Отделка фасада была произведена с соблюдением всех технологий. Единственный минус такой конструкции – требуется время на усадку. По этой причине отделка была произведена через год.

Профессиональные мастера, производившие строительные работы, описанные выше, указывают на такие характеристики керамзитобетонных блоков:

  • морозоустойчивость 50F;
  • теплопроводность 0. 14;
  • плотность строительных материалов равна 800 кг/куб.м;
  • керамзитобетонные блоки позволяют возводить стандартную толщину стен – 40 см;
  • прочность при сжатии 22.4 кг/кв.см.

Укладку стен из керамзитобетона следует производить по длине одной панели с горизонтальной перевязкой. При этом нужно делать смещение на половину или четвертину. Фасадный слой блоков для перегородок нужно окрасить либо обработать штукатуркой. Такой метод повысит сопротивляемость окружающей влажной среде.

от чего зависит и пример расчета?

Содержание

  • 1 Зависимость толщины от типа кладки
  • 2 Влияние теплопроводности
  • 3 Рекомендованная толщина для жилого дома
  • 4 Пример расчета

Керамзитобетоном называют один из видов бетона. Он в последнее время стал достаточно часто использоваться в строительных работах: постройка коттеджей, хозяйственных строений, гаражей. Также его используют для того, чтоб заполнить каркас для многоэтажных домов, которые построены из железобетона.  Этот материал стал настолько популярен, что уже трудно представить страну, в которой он бы не применялся строителями. Точнее, используются изготовленные заранее керамзитобетонные стеновые блоки.

Многие, кто еще не успел оценить преимущества этого материала, начинают замечать их. Те, кто решает  использовать его для своего строительства, должны тщательно подойти к такой характеристике, как толщина стены из керамзитобетонных блоков. Это все неспроста, потому что изучив все нюансы, у вас получится выжать максимум из этого утеплителя.

Зависимость толщины от типа кладки

Толщина поверхности, отделанная керамзитобетонным блоком, в основном зависит от того, какой вы выберите вариант кладки. Каждый вариант, в свою очередь, зависит от погодных, климатических условий. Также учитывается, насколько сильно эксплуатируется постройка. Когда строительство капитальное, то часто могут использоваться не только один блоки из керамзитобетона. Кроме того применяют кирпичи, пено- шлакоблоки. Толщина будущей кладки будет зависеть от того, какая требуется теплоизоляция для конкретной постройки. Еще будет учитываться различные теплопроводные и влагоотталкивающие характеристики утеплителя.

В зависимости от выбора кладки, вы будете высчитывать толщину стен, которая делается керамическими блоками. Причем будет учитываться наружный и внутренний слой отделочной штукатурки, нанесенный на стену:

  1. Первый вариант: если опорная стена выложена блоками по 390:190:200 миллиметров, то кладку нужно укладывать толщиной 400 миллиметров, не считая слоев внутренней штукатурки и утепления, что находится снаружи.
  2. Второй вариант: если конструкция несущей стены состоит из блоков размером 590:290:200 миллиметров, то стена должна быть ровно 600 миллиметров. Утеплителем в таком случае стоит заполнять специальные пустоты в блоках между стенами.
  3. Третий вариант: если вы решите использовать керамзитобетонный блок размером 235:500:200 миллиметров, то толщина стены будет 500 миллиметров. Плюс добавьте к расчетам слои штукатурки с обеих сторон стены.

Вернуться к оглавлению

Влияние теплопроводности

Схема керамзитобетонного блока.

В строительных работах важно рассчитать коэффициент теплопроводности, так как она имеет влияние на долговечность всей конструкции. Коэффициент важен при расчетах толщины стен, которые состоят из керамзитобетонных блоков. Теплопроводность – это такое свойство материала, которое характеризует процесс передачи тепла от теплых предметов к прохладным. Это всем известно еще с уроков физики.

Теплопроводность в расчетах выражается через специальный коэффициент. Он учитывает параметры тел, между которыми передается тепло, количество тепла, и время. Этот коэффициент показывает, сколько тепла может быть передано на протяжении одного часа от одного тела к другому, которые имеют размеры один метр толщины и один квадратный метр площади.

Разные характеристики имеют свое влияние на теплопроводность каждого материала. К ним относятся размер, вид, наличие пустот материала или вещества, его химический состав. Влажность, температура воздуха также влияют на этот процесс. Например, низкая теплопроводность наблюдается у пористых материалов и веществ.

Вернуться к оглавлению

Рекомендованная толщина для жилого дома

Для каждого конкретного здания измеряется своя толщина стен. Она меняется в зависимости от назначения постройки. Для жилого дома норма толщины будет составлять ровно 64 сантиметра. Это все прописано в специальных строительных нормах и правилах. Правда, некоторые считают иначе: что несущая стена жилого дома может быть толщиной 39 сантиметров. На самом деле, такие расчеты подойдут скорее для летнего домика, загородной дачи, гаража, построек для хозяйственных целей. Можно возводить внутренние отделки стеной такой толщины.

Вернуться к оглавлению

Пример расчета

Таблица приведенного сопротивления теплопередачи для различных конструкций стен.

Очень важным является момент проведения точного расчета. Нужно учесть оптимальная толщину стен, которые сделаны из керамзитобетонных блоков. Для достижения результата используйте очень простую формулу, состоящую из одного действия.

Строители, для решения этой формулы, должны знать две величины. Первым надо узнать коэффициент теплопроводности, про который было сказано раньше. В формуле он пишется через знак «λ». Вторая величина, которую нужно учесть – коэффициент сопротивления теплопередаче. Эта величина зависит от многих факторов, например, от погодных условий района, где находится здание. Местность, в которой потом будет использоваться здание, тоже немаловажный фактор. Эта величина в формуле будет выглядеть как «Rreg». Ее можно определить по нормам и правилам строительства.

Величина в формуле, которую нам надо найти, а именно толщина строящейся стены, мы обозначаем значком «δ». В итоге формула будет выглядеть таким образом:

δ = Rreg х λ

Чтоб привести пример, можно рассчитать толщину строящейся стены в городе Москва и его области. Величина Rreg для этого региона страны уже рассчитан, установлен официально в специальных правилах и нормах строительства. Таким образом, он составляет 3-3,1. А величину стен можно взять для примера любую, так как вы на месте уже будете рассчитывать свою. Толщина блока может быть абсолютно разной. Например, можно будет взять 0,19 Вт/(м*⁰С).

В итоге, после решения данной формулы:

δ = 3 х 0,19 = 0,57 м.

мы понимаем, что толщина стен должны составлять 57 сантиметров.

Опытные строители, специалисты рекомендуют делать толщину стен от сорока до шестидесяти сантиметров, если здание будет находиться в таких центральных регионах России, как Московский, Санкт-Петербургский.

Вот так, рассчитав простую формулу, можно построить такие стены у дома, чтоб обеспечить безопасность здания, его устойчивость и долговечность. Всего лишь, выполнив простое действие, вы построите по-настоящему хороший и надежный дом.

ОСНОВЫ ФУНДАМЕНТАЛЬНЫХ СТЕН — Массивные бетонные стены

Автор Ethan Davis

Целями проектирования фундаментных стен являются:



  • передача нагрузки здания на фундамент или непосредственно на землю;



  • для обеспечения достаточной прочности в сочетании с основанием (при необходимости) для предотвращения дифференциальной осадки;



  • для обеспечения соответствующей устойчивости к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта;



  • для обеспечения крепления надземной конструкции для сопротивления ветру или сейсмическим воздействиям;



  • для устройства влагостойкого барьера подземных жилых помещений в соответствии со СНиП; и



  • для изоляции невлагостойких строительных материалов от земли.



В некоторых случаях каменные или бетонные фундаментные стены содержат номинальное количество стальной арматуры для предотвращения образования трещин. Технические спецификации обычно требуют армирования бетонных или каменных фундаментных стен из-за несколько произвольных ограничений на минимальное соотношение стали и бетона даже для «простых» бетонных стен. Однако стены фундамента жилых домов обычно строятся из неармированного или номинально армированного бетона, кирпичной кладки или обработанной консервантом древесины. Подход к номинальному армированию обеспечил множество пригодных к эксплуатации конструкций. В этом разделе обсуждается вопрос армирования и представлены рациональные подходы к проектированию бетонных и каменных фундаментов жилых домов.

В большинстве случаев дизайн стен из бетона или бетонной кладки можно выбрать из предписывающих таблиц применимых норм для жилых зданий или Международных норм для одно- и двухквартирных домов. Иногда конкретный проект, применяемый с разумной инженерной оценкой, приводит к более эффективному и экономичному решению, чем то, которое предписано нормами. Проектировщик может решить спроектировать стену как армированную или как сплошную бетонную стену. В следующих разделах подробно описываются методы проектирования для обоих типов стен.

Бетонные фундаментные стены

Независимо от выбранного типа бетонной фундаментной стены проектировщику необходимо определить номинальные и учитываемые нагрузки, которые, в свою очередь, определяют тип стены (армированный или неармированный), который может быть подходящим для данного применения. . В домах с легким каркасом конструкция фундаментной стены обычно определяется более низкой комбинацией нагрузок. Осевая нагрузка увеличивает допустимый момент бетонных стен, когда они не имеют значительного эксцентриситета, как это имеет место в типичном жилом строительстве.

Для дальнейшего упрощения расчетов проектировщик может консервативно предположить, что стена фундамента действует как простая пролетная балка с закрепленными концами, хотя такое допущение приведет к чрезмерному прогнозированию напряжений в стене. В любом случае, модель простого пролета требует, чтобы стена была надлежащим образом поддержана вверху за счет соединения с каркасом пола, а в основании за счет соединения с фундаментом или опорой на плиту цокольного этажа.

После того, как нагрузки известны, проектировщик может выполнить проверку конструкции на различные напряжения, следуя ACI-318 и содержащимся в нем рекомендациям.

Из практических соображений проектировщики жилых домов должны учитывать, что бетонные фундаментные стены обычно имеют толщину 6, 8 или 10 дюймов (номинальная). Типичная прочность бетона на сжатие, используемая в жилищном строительстве, составляет 2500 или 3000 фунтов на квадратный дюйм, хотя доступны и другие прочности. Типичный предел текучести арматуры при растяжении составляет 60 000 фунтов на квадратный дюйм (Класс 60) и в первую очередь зависит от предложения на рынке.

Проектирование простой бетонной стены

ACI-318 позволяет проектировать простые бетонные стены с некоторыми ограничениями и рекомендует использовать усадочные и изоляционные швы для предотвращения образования трещин; однако это нетипичная практика для стен жилых фундаментов, и температурное и усадочное растрескивание практически неизбежны. Считается, что это оказывает незначительное влияние на структурную целостность жилой стены. Однако растрескивание можно контролировать (свести к минимуму потенциальное расширение трещины) за счет разумного использования горизонтальной арматуры.

ACI-318 ограничивает толщину гладкой бетонной стены минимум 7-1/2 дюйма; тем не менее, Международный кодекс для домов на одну-две семьи допускает номинальную толщину стен фундамента 6 дюймов, когда высота несбалансированного заполнения меньше установленного максимума. Требование минимальной толщины 7-1/2 дюйма, очевидно, нецелесообразно для короткой бетонной стены ствола, как в фундаменте подполья.

Должна быть обеспечена достаточная прочность, которая должна быть подтверждена анализом в соответствии с расчетными уравнениями ACI-318 и рекомендациями в этом разделе. В зависимости от нагрузок на грунт анализ должен подтвердить обычную практику возведения фундамента в типичных условиях.

Проектирование железобетона

ACI-318 допускает два подхода к проектированию железобетона с некоторыми ограничениями по толщине стенок и минимальным количеством стальной арматуры; однако ACI-318 также позволяет отказаться от этих требований в случае, если структурный анализ демонстрирует достаточную прочность и устойчивость.

Железобетонные стены следует проектировать с использованием метода расчета прочности. Следующие проверки на сдвиг и комбинированный изгиб и осевую нагрузку определяют, способна ли стена противостоять приложенным нагрузкам.

Комбинированная допустимая нагрузка на изгиб и осевую нагрузку

ACI-318 устанавливает требования к армированию бетонных стен. Стены фундамента обычно выдерживают как приложенную осевую нагрузку от вышележащей конструкции, так и приложенную боковую нагрузку грунта от обратной засыпки. Чтобы обеспечить достаточную прочность стены, проектировщик должен сначала определить эффекты гибкости (выпучивание по Эйлеру) в стене. ACI-318 предлагает метод аппроксимации для учета эффекта гибкости стены; однако коэффициент гибкости не должен превышать 100. Коэффициент гибкости определяется в следующем разделе как отношение между длиной без опоры и радиусом вращения. В жилищном строительстве метод аппроксимации, более известный как метод увеличения момента, обычно является адекватным, поскольку коэффициент гибкости стен фундамента обычно составляет менее 100.

Минимальное армирование бетонной стены

Фундаментные стены из простого бетона представляют собой пригодные для эксплуатации конструкции, если они правильно спроектированы. Тем не менее, когда армирование используется для обеспечения дополнительной прочности в более тонких стенах или для работы в условиях более высоких нагрузок, испытания показали, что расстояние между горизонтальными и вертикальными армирующими элементами, ограниченное максимальным значением 48 дюймов по центру, приводит к характеристикам, которые достаточно хорошо согласуются с проектными ожиданиями. (Роллер, 1996).

ACI-318•22.6.6.5 требует наличия двух стержней № 5 вокруг всех проемов в стене. В качестве альтернативы, более подходящей для жилищного строительства, следует разместить как минимум по одному стержню с каждой стороны проема шириной от 2 до 4 футов, а также по два стержня с каждой стороны и один внизу проема шириной более 4 футов. Арматурный стержень должен быть такого же размера, как требуется по проекту армированной стены, или не менее № 4 для простых бетонных стен. Кроме того, требуется перемычка (бетонная балка) в верхней части проемов в стене.

Прогиб бетонной стены

ACI-318 специально не ограничивает прогиб стены. Поэтому прогиб обычно не анализируется при проектировании стены фундамента жилого дома. Несмотря на это, предел прогиба L/240 для нефакторизованных нагрузок на грунт не является необоснованным для стен ниже уровня земли.

Перемычки для бетонных стен

Проемы в бетонных стенах сооружаются с помощью перемычек из бетона, стали, сборного железобетона, литого камня или армированной каменной кладки. Деревянные перемычки также используются, когда они не поддерживают бетонную конструкцию выше и когда непрерывность в верхней части стены (например, связующая балка) не является критичной, как в прибрежных зонах с высокой сейсмической или ураганной опасностью, или поддерживается в достаточной степени деревянным подоконником. и другие конструкции выше.

Часто предполагается, что бетонная перемычка действует как простой пролет с закрепленными на каждом конце концами. Однако это предположение подразумевает отсутствие верхней арматуры для передачи момента, возникающего на конце перемычки. При этом условии предполагается, что перемычка имеет трещины на концах, так что конечный момент равен нулю, а сдвиг должен передаваться от перемычки к стене через нижнюю арматуру.

Если предполагается, что перемычка действует как балка с фиксированным концом, необходимо предусмотреть достаточную заделку верхней и нижней арматуры за каждую сторону проема, чтобы полностью сформировать конец перемычки, воспринимающий момент. Несмотря на сложность конструкции и конструкции, балка с фиксированным концом снижает максимальный изгибающий момент на перемычке и позволяет увеличить пролеты. Бетонная перемычка, залитая в бетонную стену, действует где-то между настоящей простой балкой пролета и балкой с фиксированным концом. Таким образом, проектировщик может спроектировать нижний стержень для простого состояния пролета и армирование верхнего стержня для состояния с фиксированным концом (консервативное). Часто в верхней части каждого этажа стены размещают стержень № 4, который помогает связать стены вместе (связующая балка), который также может служить верхним армированием для бетонных перемычек. Рисунок 4.6 изображает поперечное сечение и размеры для анализа бетонных перемычек.

В нашем следующем блоге мы будем обсуждать изолированные бетонные фундаментные стены.

(Эта информация взята из статьи Ника Громико и Бена Громико на веб-сайте Международной ассоциации сертифицированных домашних инспекций)

Номинальная толщина бетонной стены | ACI 332-16

Что означает номинальная толщина стенки и системы формовки? Где это можно найти в строительных нормах?

7 декабря 2017 г.

Джеймс Р. Бати II, F.ACI, F.TCA

Concrete Foundations Association

толщина стенки при фактической толщине, установленной на уровне 7 5/8 дюйма.

Concrete Foundations Association

Вопрос: Мы укладываем фундаментную стену для жилого проекта, используя наш стандартный набор систем опалубки для толщины стены 7 5/8 дюйма. Кодекс штата Висконсин (Единый жилищный кодекс) гласит, что номинальная толщина стены может использоваться для применения, однако строительный инспектор оспаривает это, говоря, что нигде в кодексе фактически не определяется номинальная толщина или не говорится, что номинальная бетонная стена 7-5/8 дюйма Инспектор также говорит, что конструкция за стеной 7 5/8 дюйма не выдерживает того же давления грунта, что и неармированная стена. Мы уже давно ставим эти стены, несмотря на то, что инспектор реагировал так, как будто это новинка. Как мы можем предоставить доказательства этого отраслевого стандарта или правильную интерпретацию терминологии?

Ответ: Удивительно, но этот разговор не так уж редок, как может показаться. Кодексы часто не прозрачны, непротиворечивы и полны в табличных или предписывающих ссылках, которые предоставляются подрядчикам, строителям и инженерам для строительства. Исторически это частично связано с объединением трех отдельных типовых кодов в действующий Международный жилищный кодекс, что привело к фундаментальной потере базовых уравнений и данных, поддерживающих код, который затем принимается юрисдикциями штатов. Однако саму проблему относительно легко решить на основе текущих общих кодов и более подробных справочных кодов. Чтобы прояснить опасения, связанные с принятием предлагаемого решения, важно взглянуть на действующие строительные нормы и правила.

Единый жилищный кодекс штата Висконсин (UDC) 1 является типичным принятым штатом Международного жилищного кодекса (IRC) 2 , который, как обсуждалось в этой колонке в прошлом, является справочным документом, наиболее часто используемым проектировщиками, подрядчиками и органы по кодированию на всей территории США. Хотя различия в действующей редакции IRC и возможные модификации, применяемые к этому базовому коду, существуют от штата к штату, редко когда когда-либо затрагиваются особенности, связанные с предписывающими критериями фундаментной стены. Специально для УДК в Висконсине, раздел SPS 32.01 Нагрузки и материалы , пункт 3(d) ссылается на ACI 332 3 , нормы по бетону для жилых помещений, обеспечивающие более высокий уровень детализации для бетонных фундаментов, чем общие строительные нормы и правила, требующие места для доставки. Этот код также является частой ссылкой, которую эта колонка использует в качестве обоснования во многих из этих обсуждений. В ACI 332-16 указано:

8.2.1.2 Фундаментные стены, спроектированные по 8.2.1.1, должны удовлетворять следующим условиям:

(a) Минимальная равномерная толщина стены составляет 7,5 дюйма, за исключением случаев, когда минимальная толщина 5,5 дюйма разрешается, если высота стены не превышает 4 фута, а несбалансированная засыпка не превышает 24 дюйма.

Далее в коде предписывающие таблицы определены со ссылкой на минимальную толщину следующим образом:

8.2.1.3.3 Таблицы с 8.2.1.3a по 8.2.1.3j основаны на следующих требованиях к конструкции:

(a) Установленная минимальная фактическая толщина стенки: 7,5, 9,5 и 11,5 дюймов. строительные нормы и правила (IRC), предусматривающие номинальную толщину из-за путаницы на рынке. В таблицах представлены нормативные требования, основанные на применяемом эквивалентном давлении грунта, высоте стены и высоте обратной засыпки как для «гладких» конструкционных бетонных стен, так и на минимальном требуемом горизонтальном расстоянии между структурной арматурой, когда это требуется. Соотношение фактической минимальной толщины стенки, представленное в ACI 332, устанавливает критерии приемлемости для приложений с толщиной стенки от 7,5 дюймов до полных 8 дюймов на основе используемой формовочной системы без изменения значений производительности. Это соответствует как IRC, так и, в данном случае, UDC для Висконсина. IRC заявляет:

R404.1.3.1 Бетонное поперечное сечение. Бетонные стены, построенные в соответствии с настоящими нормами, должны соответствовать формам и минимальным размерам поперечного сечения бетона, требуемым Таблицей R608.3. Другие типы систем опалубки, в результате которых бетонные стены не соответствуют настоящему разделу и Таблице R608.3, должны быть спроектированы в соответствии с ACI 318. к терминологии «номинальный» как:

Номинальная толщина стенки. Фактическая фактическая толщина плоской стены не должна быть более чем на 1/2 дюйма меньше или более чем на 1/4 дюйма больше указанного номинального размера.

Хотя любопытно отметить максимальный допуск фактической толщины стены по сравнению с номинальной, с точки зрения структурной целостности фундаментной стены и ссылки в разделе R404 требуется только связь с минимальной. В УДК штата Висконсин в разделе SPS 321.18 Foundations говорится:

(2)  Бетонные фундаментные стены. (a)  Общие требования к конструкции. За исключением случаев, предусмотренных в абз. (б) , если не проектируется расчетом конструкции, минимальная толщина бетонных стен фундамента определяется по таблице 321.18-Б, но ни в коем случае толщина стены фундамента не должна быть меньше толщины стены ее поддерживает.

Параграф (b) в этом коде указывает на 6-дюймовый. допустимая номинальная толщина стенки в любом месте, где несбалансированная засыпка не превышает 12 дюймов. В таблице 321.18-B ниже показано упрощение конструкции стены, предлагаемое этим УДК.

Эта таблица чрезмерно упрощена для условий консолидированного грунта в Висконсине, а также указывает на то, что армирование не требуется или не рассматривается. В УДК не установлено минимальное армирование, горизонтальное или вертикальное. Глядя на IRC 2015 года, пользователь может найти увеличенный объем предписывающей информации, основанной на использовании таблиц с R404. 1.2 (1) по (8) для различных условий. Выдержка из Таблицы R404.1.2(8) объединяет несколько из этих таблиц (с 2) по (4) и как показано здесь.

Легкая ссылка на то, где не требуется вертикальная сталь и где она требуется, можно увидеть в этой сводной таблице. Минимальная прочность бетона для этой предписывающей таблицы составляет 2500 фунтов на квадратный дюйм по сравнению с 3000 фунтов на квадратный дюйм для Висконсинского УДК. Хорошей рекомендацией является также обратиться к предписывающим таблицам стен ACI 332, где в общей сложности представлены десять таблиц с прочностью бетона в диапазоне от 2500 до 4500 фунтов на квадратный дюйм для прочности стальной арматуры на растяжение как 40, так и 60 тысяч фунтов на квадратный дюйм.

Понимание этих документов и соответствующих разделов может установить более доверительные отношения между инспектором и подрядчиком/застройщиком в будущем, а также устранить их как препятствующий аргумент для будущих графиков. Когда строительные нормы и правила упрощены до такой степени, как УДК Висконсина, важно знать как можно больше о более крупных отраслевых справочниках, чтобы более широкая база могла дополнять интерпретации.

Изд. Примечание: Исполнительный директор CFA, Джеймс Бэти, FACI, участвует во многих дискуссиях по построению и применению кодов для членов Ассоциации, проектировщиков и специалистов по кодированию. Свяжитесь с ним по телефону 866-232-9255 или по электронной почте [email protected] . Документы ACI можно получить, обратившись в CFA или посетив Американский институт бетона ( , www.concrete.org ) и заказав их в книжном магазине.
