Железобетонные стеновые панели: типы, вес, размеры, ГОСТ

Издавна строительным материалом служили кирпич, камень, дерево. В прошлом веке был разработан новый вид строительства – возведение вертикальных стен из армированных бетонных плит стандартных размеров. Разработаны серии стеновых панелей различного назначения.

СодержаниеСвернуть

  • Типы и серии железобетонных стеновых панелей
  • Виды ж/б панелей и ГОСТы
  • Значение серии ж/б изделий и альбома чертежей
  • Размеры стеновых панелей
  • Толщина железобетонных стеновых панелей
  • Порядок изготовления трехслойных железобетонных стеновых панелей
  • Крепление железобетонных стеновых панелей
  • Технические требования к стеновым панелям
  • Заключение

Созданы альбомы чертежей для панелей разного вида, с расчетами, учитывающие особенности эксплуатации. ГОСТы на железобетонные стеновые панели предписывают, типоразмеры, виды бетона и стали для закладных и арматуры, место установки.

Типы и серии железобетонных стеновых панелей

Стеновая панель представляет железобетонную плиту, устанавливаемую вертикально. В зависимости от места применения используются пустотелые, монолитные железобетонные формованные изделия, сплошные или с выемками под окна и двери.

Стеновые ЖБИ выпускаются поточным методом. Это значит, объект собирается из разных панелей, относящихся к одной серии. Они унифицированы, относятся к одному альбому чертежей, независимо, строят дом в Москве или Чите. Набор отлитых деталей является конструктором для строителей.

Виды ж/б панелей и ГОСТы

  • Железобетонные наружные стеновые панели для жилых и общественных зданий могут отливаться из легкого пористого и тяжелого бетонов. Однослойные и двухслойные изделия соответствуют ГОСТ 11024-20-12
  • В строительстве жилых и административно-культурных объектов используют панели стеновые трехслойные железобетонные, монолитные или сборные, отвечающие требованиям ГОСТ 31310-2015.
  • Для контура цокольного этажа и подполья используют однослойные и двухслойные вертикальные конструкции соответствующие ГОСТ 11024-84 и ГОСТ 11118-73.
  • Внутренние стеновые панели из железобетона по характеристикам отвечают ГОСТ 12504-80.
  • Однослойные железобетонные стеновые панели для ограждения или инженерно- техническим конструкциям выпускаются по ТУ завода изготовителя.

Особые требования к арматурной сетке и закладным элементам. Для каждого вида плит применяется определенный вид стали, диаметр стержней, марка и класс арматурной сетки. Определяющими на этом этапе являются ГОСТ 31310-2005 и ГОСТ 1305-2003.

Значение серии ж/б изделий и альбома чертежей

В рамках ГОСТ разрабатывается серия внутренних или наружных железобетонных стеновых панелей с учетом допусков под условия эксплуатации, применяемого бетона, арматуры, закладных и схемы соединения блоков. То есть альбом регламентирует всю технологию от изготовления до установки стеновой плиты.

Как пример, серия 1.432.1-21 трехслойных железобетонных стеновых панелей рассчитана для плит длиной 6 м, устанавливаемых в отапливаемом помещении. Воздушная среда – влажная и агрессивная. Для этой серии разработано 7 выпусков альбома.

Каждый несет рабочие чертежи для одного сегмента – стеновые панели, монтажные узлы, применяемая арматура и прочее. Характеристики и размеры стеновых железобетонных панелей

В зависимости от нагрузки, которую будет нести стеновая панель подбирается арматура и закладные. Причем армирование выполняется с предварительным напряжением или обычным способом.

Плотность бетона, для отливки:

  • особо легкий, с пористым наполнителем – 700 кг/м3;
  • легкий – массой до 1800 кг/м3;
  • тяжелый – плотность до 1800 кг/м3;
  • особо тяжелый – выше 2 500 кг/м3.

Вес стеновых железобетонных панелей зависит от марки бетона, и количества слоев в сборке. Панели могут использоваться в каркасном строительстве, закрепляться закладными на опору, и тогда сборные железобетонные стеновые панели считают не несущими.

В бескаркасном контуре стеновые панели несущие, загруженные. Они могут быть также самонесущими и поэтажно несущими.

Размеры стеновых панелей

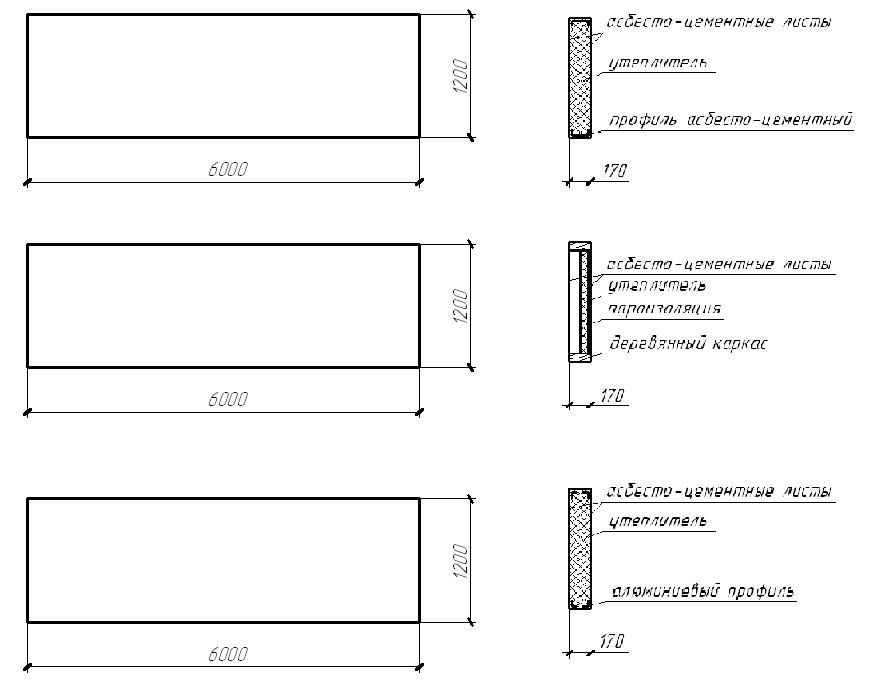

Типовые размеры наружных железобетонных стеновых панелей регламентированы ГОСТом.

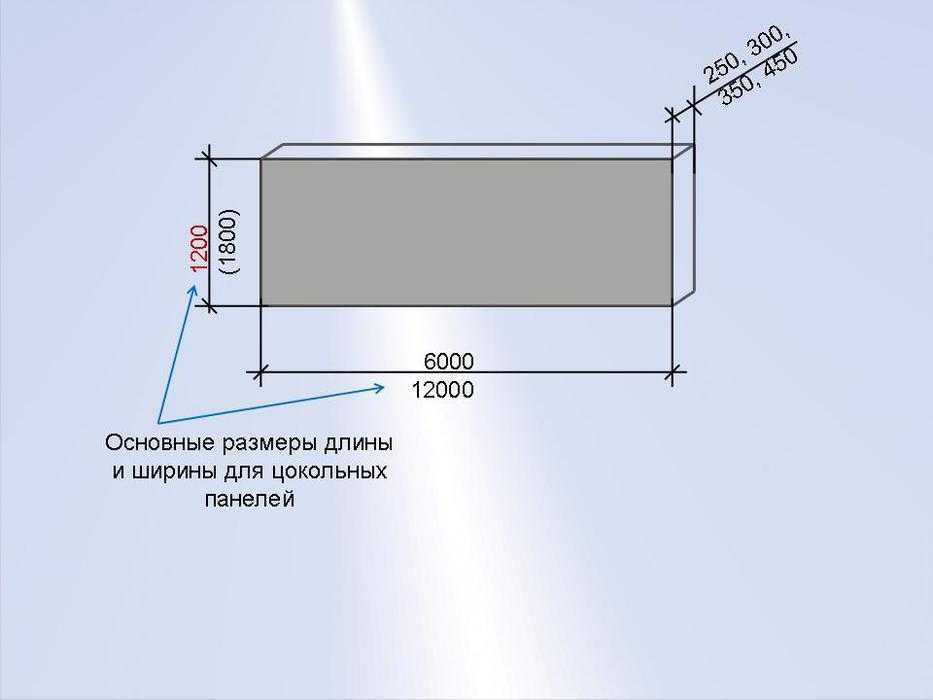

  • Для жилых зданий используют плиты длиной 6 м, и 3 м, 1,5 м как доборные в проемах, с оконными гнездами, выемками под двери.
  • Для производственных помещений 6, 12 м длиной.
  • Высота всех плит 1,2 или 1,8 м.

Примечания:

  1. Координационные высоты панелей, указанные в таблице выше, относятся к панелям, предназначенным для надземных этажей, а координационные толщины панелей – к однослойным и сплошным слоистым панелям. В случаях, когда в таблице приведено несколько модулей, координационный размер кратен одному из этих модулей.
  2. Координационную длину угловых панелей определяют в зависимости от толщины панелей и конструкции угловых стыковых соединений.
  3. Координационную длину простеночных панелей допускается принимать отличной от приведенной в таблице в случаях, когда это обосновано особенностями решения фасадов зданий.
  4. Координационную толщину панелей, кратную модулю М/4, равному 25 мм,следует предпочтительно принимать для слоистых панелей.
  5. Допускается при соответствующем технико-экономическом обосновании и с разрешения госстроев союзных республик принимать координационную толщину панелей более 400 мм.
  6. Допускается изготовлять панели координационными размерами, отличными от указанных в табл. 1, на действующем оборудовании до 01.01.91, а также в случаях, предусмотренных СТ СЭВ 1001-78.

Толщина железобетонных стеновых панелей

Толщина железобетонных стеновых панелей зависит от количества слоев и составляет 20-50 см. Внутренние железобетонные стеновые панели представляют крупногабаритные плиты на высоту этажа и нужную длину, до 6 метров.

Примечание. Минимальную толщину слоя, указанную в скобках, допускается принимать по согласованию между проектной организацией – автором проектной документации на конкретные здания и предприятием-изготовителем при наличии технико-экономического обоснования, разработанного на основании экспериментальных данных, полученных для конкретных конструкций панелей с учетом условий их применения в зданиях и климатических воздействии.

Изготавливают их из обычного или гипсового бетона, укрепляют армирующей сеткой и покрываются слоем антикоррозийной замазки. Внутренняя плита обычно бывает однослойная, самонесущая.

На ребре каждой панели есть маркировка, которую нужно уметь читать:

  • Первая цифра 1, 2,3 показывает, сколько слоев в монолитной конструкции, а 4-6 – в сборной.
  • В- внутренняя, Н- наружная панель;
  • С – стены, Ц – цоколь, подвал, Ч – чердак.
  • размеры в дециметрах.

Порядок изготовления трехслойных железобетонных стеновых панелей

Однослойная плита изготавливается из бетона. Двухслойная имеет каркас, и теплозащитный слой, который одновременно выполняет функцию пароизоляции. Сверху конструкция покрывается цементно-песчаной стяжкой. Несущий слой устанавливают со стороны помещения.

Но в современном строительстве наиболее часто используют трехслойные стеновые плиты. Здесь панель с арматурой устанавливается на наружную сторону, укладывается слой теплоизоляции и внутренняя и наружная панель скрепляются арматурой.

Утеплитель в железобетонные стеновые панели выбирается, исходя из климатических условий эксплуатации. Армирование двухстороннее, каркасом и сеткой с защитой ее от ржавления специальной замазкой.

Крепление железобетонных стеновых панелей

Один из ответственных этапов панельного строительства – сборка каркаса здания или сооружения. На каждой панели предусмотрены специальные металлические элементы крепления, называемые закладными.

Какой тип замка выбрать, предписывает Типовая Технологическая Карта (ТТК) и является ссылочным документом в разработке ППР – проекта производства работ.

Однослойные или многослойные железобетонные панели закрепляют на каркасе одним из способов:

  • Методом сварки. Закладной элемент панели соединяется с ригелем балки с помощью стальных накладок.
  • Болтовое соединение – закладная и накладка соединяются винтовым соединением. От коррозии узел защищают бетонированием.
  • Соединение петля-скоба, когда накладка выполнена из арматуры, на нее вставляется петля закладной, место соединения бетонируется.
  • Самофиксирующие связи – когда замок выполняется между панелями. Одна из них имеет разомкнутую петлю, другая – выступающий штырь. При монтаже получается соединение, которое по действиям напоминает навешивание полотна двери на выступающие стержни.

Технические требования к стеновым панелям

Независимо, изготовлены железобетонные панели для промышленных зданий или жилых помещений они должны отвечать требованиям:

  • Точные размеры и формы с точно установленными закладными соединениями.
  • Соответствие веса и размера стандарту.
  • Соблюдение допусков, установленных ГОСТ, с погрешностью не более 10 мм.
  • Все металлические компоненты должны быть установлены заподлицо, для закладных допускается выход на 3 мм над поверхностью.

Заключение

Стеновые панели ускоряют и удешевляют строительство зданий и сооружений. Их используют в малоэтажном и высотном строительстве. Выбирая формованные изделия из железобетона, следует обращать внимание на соответствие плиты требованиям стандартов и ее назначение.

Железобетонные стеновые панели: применение, характеристики, ГОСТ

Содержание:

  • Классификация
  • Наружные стеновые ЖБИ панели: виды и их характеристики
  • Двухслойные
  • Внутренние стеновые ЖБИ
  • Стеновые панели для цокольного этажа и технического подполья

Наружные и внутренние стеновые панели – это крупноразмерные бетонные или железобетонные изделия заводского изготовления, обеспечивающие высокие темпы возведения сборных стен. Производство наружных стеновых панелей регламентирует ГОСТ 11024-2012, внутренних – ГОСТ 12504-2015. Бетонными называют изделия, прочность которых обеспечивает только бетон, прочность железобетонных изделий обеспечивает совместная работа бетона и арматурных элементов. Области использования этой строительной продукции – гражданское многоэтажное и индустриальное строительство.

Классификация

Наружные и внутренние панели классифицируются по нескольким признакам.

По назначению:

  • для наземных этажей;
  • для цоколей и технических подвалов;
  • для чердака.

По статической схеме работы наружные ЖБИ:

  • несущие;
  • поэтажно несущие;
  • самонесущие;
  • ненесущие (навесные).

Внутренние стеновые ЖБИ разделяют на несущие и ненесущие.

По количеству слоев:

  • однослойные;
  • двухслойные;
  • трехслойные.

Наружные стеновые ЖБИ панели: виды и их характеристики

Эти ЖБИ чаще всего изготавливают высотой на один этаж и длиной на одну или две комнаты. Железобетонные стеновые панели оснащают подъемными петлями, облегчающими монтаж, и закладными элементами, которые обеспечивают удобную связь конструктивных элементов здания.


Однослойные

Для изготовления этой продукции обычно используют конструктивно-теплоизоляционный автоклавный ячеистый бетон или бетон, изготовленный с использованием пористых заполнителей.

По контуру эти ЖБИ усиливают сварной арматурной сеткой, над оконными проемами – объемным каркасом.

С внешней стороны такие панели защищают цементно-песчаным раствором, а с внутренней – паропроницаемыми декоративными растворами. Толщина защитного слоя определяется климатическими условиями региона. Снаружи стену отделывают керамическими, стеклянными, каменными плитками, дроблеными каменными материалами.

Однослойные панели из легких или ячеистых бетонов обычно применяются в регионах с теплым или умеренным климатом. В холодных районах использование таких ЖБИ экономически нецелесообразно из-за большой толщины стен, которая необходима для обеспечения эффективной теплозащиты внутреннего пространства. В регионах с влажным климатом и сильными ветрами наружную часть дома защищают плотным толстым защитным слоем, листовыми или плитными влагостойкими материалами.

Двухслойные

Эта серия ЖБИ состоит из внутреннего несущего слоя, для изготовления которого используются конструктивные бетоны. Наружный слой производят из конструктивно-теплоизоляционного легкого бетона. Толщина теплоизоляционного слоя в двухслойных железобетонных стеновых панелях – не менее 100 мм.

Для регионов с сухим климатом подходят изделия с крупнопористым теплоизолятором, с влажным – с плотным утеплителем.

Трехслойные железобетонные стеновые панели

Наружный и внутренний слои изготавливаются из конструктивных бетонов – тяжелых или плотных легких. Толщина промежуточного слоя в железобетонных панелях зависит от теплопроводности материала и необходимых теплозащитных свойств. Толщина наружных слоев зависит от величины эксплуатационных нагрузок. Связи между внутренним и наружным бетонными слоями – жесткие или гибкие.

Трехслойные изделия можно подобрать для любых эксплуатационных условий. Меняя класс прочности бетона, толщину бетонных слоев, схему армирования, можно получать требуемую прочность стеновой конструкции.

Внутренние стеновые ЖБИ

Размеры внутренних стеновых железобетонных панелей:

  • длина – до 10 м;
  • ширина – до 3,5 м;
  • толщина – 100-200 мм.

Вес внутренних железобетонных панелей – до 12 т. Арматура во внутренних панелях из силикатного и ячеистого бетона, используемых в помещениях с повышенной влажностью, должна обрабатываться антикоррозионными составами. Внутренние панели из автоклавного бетона, эксплуатируемые в комнатах с влажностью воздуха более 60 %, нуждаются в пароизоляционном гидрофобном покрытии.

Стеновые панели для цокольного этажа и технического подполья

Для цокольного этажа и технического подполья используют ЖБИ:

  • двухслойные наружные, ненесущие и несущие;
  • однослойные наружные, ненесущие и несущие.

Вид и эксплуатационные характеристики паро- и гидроизоляционного покрытия устанавливаются в проектной документации.
