Укрепление проемов в несущих стенах

Все меньше людей предпочитает жить в квартирах со стандартной планировкой, поэтому многие стремятся изменить имеющееся жилье по собственному вкусу. Для этого иногда им приходится прибегать к пробивке новых дверных или оконных проемов. Не менее часто с этой процедурой вынуждены сталкиваться собственники и арендаторы нежилых помещений, которые используются в коммерческих целях.

Профессиональным мастерам хорошо известно, что, несмотря на кажущуюся простоту, подобная работа имеет свою специфику – после того, как проем прорезан, он должен быть обязательно укреплен.

Однозначный ответ на вопрос, почему это необходимо делать, дает жилищное законодательство, которое относит устройство проемов в капитальных перегородках к категории работ, непосредственно оказывающих влияние на прочность и устойчивость здания, а также на безопасность проживания в нем. Это основная причина того, что любые действия по частичному демонтажу несущих конструкций для организации нового входа или окна, должны быть согласованы с жилищной инспекцией.

Для создания проемов в несущих стенах необходимы сложные расчеты по габаритам, нагрузкам и укреплению, которые проводятся инженерами, а, следовательно, и подготовка проекта перепланировки на основе техзаключения от авторов проекта дома. Данный порядок позволит при проведении монтажно-демонтажных работ избежать неприятных и опасных ситуаций, связанных с появлением трещин или обрушением несущей стены.

Для соблюдения этих условий потребуется обращение в проектный институт или к специалистам проектного бюро с допуском СРО, где помогут подготовить необходимую проектную документацию с разделом по укреплению проема в несущей стене. Эта часть включает чертежи создаваемого проема, схему по его укреплению металлоконструкцией, ведомость расходуемого материала, порядок проведения работ, виды применяемого оборудования, инструмента и деталей, используемых в качестве крепежа.

Только тот проект перепланировки, который правильно составлен и оформлен, может быть согласован с уполномоченными органами.

Методика укрепления проемов в несущих стенах

Получив в Мосжилинспекции разрешение на перепланировку, можно приступать непосредственно к работам по реализации проектных решений. Мы в данной статье рассматриваем исключительно мероприятия, связанные с укреплением проемов в несущих стенах.

Данная процедура представляет собой монтаж специальной металлоконструкции, задача которой – компенсация нагрузки удаленной части стены.

Бывает и так, что проводить работы по укреплению нужно в отношении существующих проемов, которые из-за длительного эксплуатационного срока пришли в негодное состояние.

Стандартное укрепление дверного проема в несущей стене (независимо от того, расширяется старый или вырезается новый) – это стальная рама П-образной формы (либо перемычка) из швеллеров или не равнополочных уголков, которая удерживает возросшие на стену нагрузки.

В кирпичных стенах несущего типа швеллеры используются в качестве предварительного распределения нагрузки на металлическую конструкцию до начала резки проема. Монтаж перемычки из двух профилей, образующих Н-образную раму, проводится с обеих сторон капитальной перегородки.

Вертикальные стойки (швеллеры, уголки) монтируются к краям образованного проема на слой цементного раствора с опорой на стальной лист. Преимущество уголков перед швеллерами в более плотном прилегании к поверхности стены, что затем упрощает процесс декорирования проема.

ОАО МНИИТЭП, являющееся в Москве автором подавляющего большинства многоэтажных домов типовой серии, настоятельно требует выполнять укрепление проема в несущей стене панельного дома только металлическими уголками (100х63х8).



Крепятся металлические профили к стене при помощи химических анкеров или кусков арматуры. Все щели по завершении монтажа стальной рамы зачеканиваются бетонным раствором, а после оштукатуриваются.

Недобросовестные бригады, у которых нет разрешительных документов (свидетельства СРО), работают, как правило, без проектной документации, и очень часто нарушают технологию укрепления проемов: монтируют конструкцию без цементного раствора, а пространство между торцевой частью стены и, например, уголком закидывают строительным мусором.

В этом случае совместная работа металла со стеной отсутствует, поскольку рама держит саму себя. Следовательно, и нагрузка от перекрытий на вырезанную часть межкомнатной перегородки может превысить ее несущие способности. Закончится это все обрушением стены и человеческими жертвами.

Компания «СпецСтройМонтаж» имеет все разрешительные документы на проведение работ и уже более 10 лет оказывает качественные услуги по резке и укреплению дверных и оконных проемов в жилых и нежилых помещениях. Обращаясь в нашу организацию, вы можете быть абсолютно уверены в том, что все мероприятия по укреплению проема в несущей стене будут выполнены нашими мастерами с соблюдением действующих строительных норм и правил.

Мы берем на себя всю ответственность за практическую реализацию проекта перепланировки помещения, осуществляем авторский надзор за ремонтно-строительными мероприятиями и оформляем акты освидетельствования скрытых работ.

Звоните нам или пишите на электронную почту. Наши контакты есть на сайте. Будем рады вам помочь!

Проем в несущей стене. Все аспекты.

Нередко при проведении серьезного ремонта и перепланировки квартиры изменения затрагивают не только межкомнатные перегородки, но и несущие стены дома. Например, если требуется выполнить в одной из них новый проем, перенести или расширить существующий.

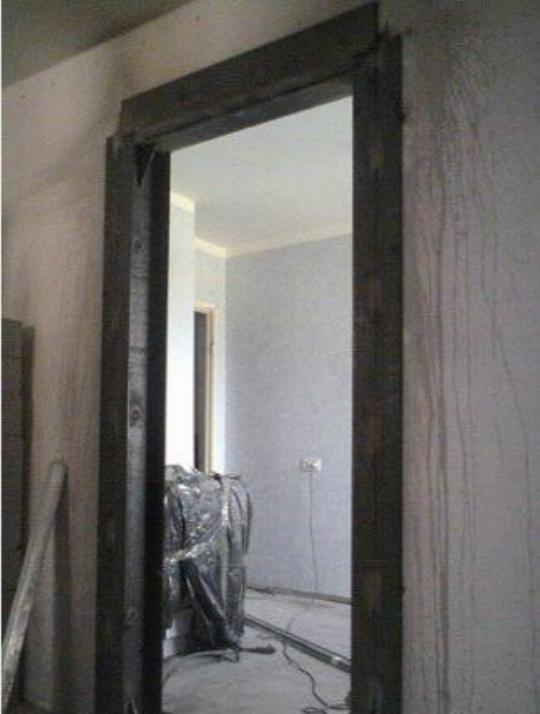

Проем в несущей стене, фото:​

Можно ли в несущей стене сделать проем?

Ситуации, когда без устройства нового проема в несущей стене или переноса/расширения уже имеющегося вам не обойтись, встречаются довольно часто.

Вопреки устоявшемуся мнению, что при перепланировке нельзя затрагивать несущие конструкции, выполнить такие работы возможно, хотя для этого вам придется позаботиться о том, чтобы будущая перепланировка не повредила конструкциям здания и не создала угрозы безопасности проживания в нем. С этой целью проводится усиление проема в несущей стене металлоконструкциями.

Кроме того, важно помнить, что такие работы должны выполняться с соблюдением жилищного законодательства, а также строительно-санитарных норм и правил пожарной безопасности.

Далее мы подробно расскажем, как узаконить проем в несущей стене.

Наша организация оказывает услуги по согласованию, резке и усилению проемов в несущих стенах.
Быстро, качественно, низкие цены, имеется допуск СРО.
Бесплатные консультации по согласованию перепланировок
обращайтесь по телефону 8 (495) 720-64-18 или напишите нам [email protected]

Согласование проема в несущей стене

Главное условие при устройстве проема в несущей стене – соблюдение законности, то есть проведение предварительного согласования и получение разрешения жилищной инспекции.

Это требование закреплено в подпункте 2.2.4 Приложения 1 к постановлению Правительства Москвы №508 в редакции 840, которое относит пробивку проемов в несущих стенах к работам, требующим разработки проектной документации и предварительного согласования, поскольку такие мероприятия не должны угрожать прочности конструкций дома и безопасности проживания.

Чтобы обеспечить выполнение этого требования, следует провести укрепление проема в несущей стене при помощи металлоконструкций в соответствии с расчетами по проекту.

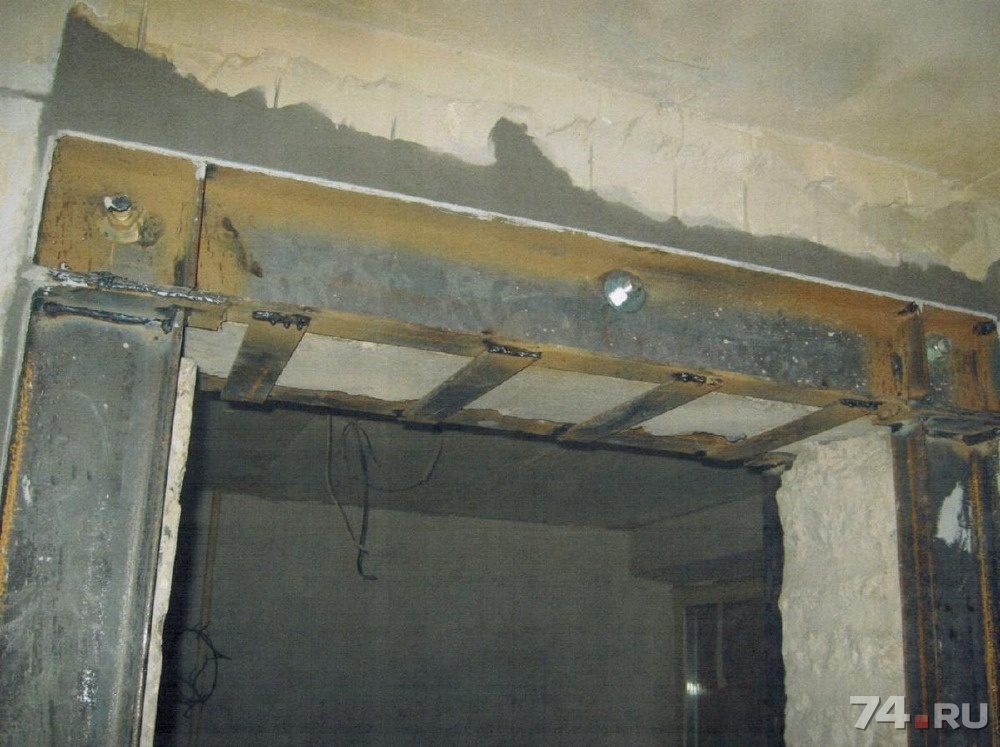

Вид усиления проема, фото:

Дверные проемы в несущих стенах требуют сложных инженерных расчетов по габаритам, нагрузкам и усилению, и, как следствие, разработки проекта перепланировки с оформлением технического заключения от автора проекта дома. Соблюдение этих условий гарантирует, что работы будут выполнены в соответствии со строительными нормами и в дальнейшем не приведут к обрушению или растрескиванию стены.

На возможность устройства проема в несущей стене с усилением влияет много факторов – от этажности (чем ниже этаж, тем сложнее делать проем) до текущего состояния несущих конструкций, степени их износа, наличия или отсутствия скрытых дефектов в фундаменте и др. Кроме этого, потребуется информация о наличии перепланировок у соседей сверху и снизу, ведь если на соседних этажах делались проемы в несущих стенах, то шансы проделать то же самое в вашей квартире существенно уменьшаются.

Все это можно выяснить только в процессе технического обследования, которое проводится разработчиком проекта дома вашей серии или ГБУ "Экспертный центр" (данная организация уполномочена делать технические заключения при затрагивании несущих стен, если авторы проектов домов уже не существуют).

Конечно, узаконивание перепланировки с проемом в несущей стене может увеличить сроки подготовки к проведению ремонта, однако самовольные работы будут рано или поздно выявлены. И практика показывает, что согласовать "по факту" незаконный проем в капитальной стене удается не всегда, и планировку квартиры приходится возвращать к первоначальной.

Вдобавок вас обяжут выплатить штраф, а если работы привели к появлению трещин на стенах или испорченному ремонту в квартирах соседей, то и ликвидировать все последствия за собственный счет.

В случае систематического нарушения жилищная инспекция может ограничить вам выезд за границу, а в дальнейшем обратиться в суд, по решению которого вас могут даже выселить из квартиры, лишив права собственности. Чтобы избежать подобных ситуаций, лучше оформить и согласовать все заранее.

Если по результатам обследования вам оформили техническое заключение о возможности проведения перепланировки, то следующий этап – разработка проекта и сбор необходимых для согласования документов. Проект перепланировки должен разрабатываться организацией с допуском СРО. При его составлении учитываются все выводы и рекомендации технического заключения.

Разрешение на перепланировку с устройством проема в несущей стене квартиры в панельном доме (пункт 1.3):

В дальнейшем проектная организация будет нести ответственность за проведение работ по резке и усилению дверного проема в несущей стене. Для этого заключается договор авторского надзора, по которому компания обязуется проверять правильность выполнения скрытых работ. В данном случае скрытыми работами считается усиление проема в несущей стене металлоконструкциями, которое должно соответствовать утвержденной проектной документации.

Какие документы нужно получить от строителей после резки проема?

Перепланировка в квартире жилого дома – ответственное мероприятие хотя бы по той причине, что живете вы в этом доме не особняком, и многие ваши действия могут повлечь серьезные последствия для всех жильцов. Поэтому регламент перепланировки достаточно строг и последователен, а сбор и предоставление документов является необходимым требованием.

Окончанием этапа согласования проема в несущей стене принято считать не получение разрешения на перепланировку и даже не окончание ремонтных работ. Ваши работы могут считаться законченными только тогда, когда приемочной комиссией Мосжилинспекции будет подписан акт завершенной перепланировке, после чего БТИ сможет зафиксировать новую планировку квартиры и внести ее в техпаспорт.

Как оформить разрешение на перепланировку, мы уже подробно рассказывали. Теперь несколько слов о том, какие документы после резки проема в несущей стене необходимо получить у строителей, чтобы затем оформить акт о завершенной перепланировке.

1. Акты скрытых работ на усиление проема.

Акты освидетельствования скрытых работ подтверждают, что проем усилен металлоконструкциями, которые описаны в проекте перепланировки.

Акт освидетельствования скрытых работ на усиление проема, фото:

Стоит, пожалуй, начать с того, что все работы необходимо освидетельствовать после того, как перепланировка уже завершена. Занимается этим инспектор Мосжилинспекции, однако некоторые работы скрыты под отделочными слоями, например, штукатуркой или плиткой, и потому не обойтись без их вскрытия. Однако не так уж несовершенно наше законодательство, и поэтому предусмотрено составление актов на скрытые работы, которые заполняются именно строителями. Но не каждая строительная бригада может заполнять эти акты, а только лицензированная допуском СРО.

2. Допуск СРО.

Примеры его вы можете видеть ниже.

Допуск СРО, фото:

Советуем обращать особое внимание на наличие такого допуска у ваших строителей – без актов на скрытые работы придется переделывать часть ремонта, что и дорого и неудобно. В случае, если вы не сможете найти подходящую бригаду строителей с этим допуском, мы можем посоветовать своих партнеров, которые могут оформить все необходимые документы. Еще одной причиной не проводить ремонт силами строителей-шабашников является необходимость предоставить договор-подряд при подаче запроса на прием перепланировки.

3. Договор подряда на ремонтно-строительные работы.

Его заверенная копия также сдается в архив жилищной инспекции.

Договор-подряд на проведение ремонтных работ, фото:



4. Журнал ремонтно-строительных работ.

Еще одним документом, в заполнении которого будут участвовать ваши строители, станет журнал ремонтно-строительных работ. Его должны заполнять не только они, но и собственник квартиры.  Кроме того, представитель строительной бригады, как правило, участвует и в приемке перепланировки. Приведем примеры документов, которые необходимо оформлять при помощи строительной бригады.

Журнал производства ремонтно-строительных работ, фото:

5. Кроме того, авторы проекта и ремонтная компания несколько позже должны будут проставить свои печати в акте о завершенном переустройстве.

Подробнее об акте о завершенном переустройстве вы можете прочитать на данной странице.

Акт о завершенном переустройстве, фото:

Итого резюмируем.

При устройстве проемов в несущих стенах в жилищную инспекцию необходимо предоставить:

  1. Акты скрытых работ на усиление проема.
  2. Договор подряда на ремонтно-строительные работы.
  3. Строительный допуск СРО от ремонтной компании, которая прорезала проем.
  4. Заполненный и пропечатанный журнал ремонтно-строительных работ.
  5. Печати проектной и строительной организаций в акте о завершенной перепланировке.

В том случае, если вы будете придерживаться рекомендаций и не упустите необходимые документы, согласовать перепланировку не составит особого труда. Однако если вы не желаете заниматься этим самостоятельно, наша организация предложит свои услуги в качестве специалистов по разработке и согласованию проектной документации. Все необходимые допуски и разрешения, как на проектирование, так и на строительство, у нас имеются, и о сборе документов для перепланировки голова будет болеть уже у нас.

Резка проемов в несущих стенах с усилением

Как правило, технология изготовления проема в несущей стене указывается в соответствующем разделе проектной документации ("указания и порядок производства работ"). Довольно часто в нем оговаривается условие свести к минимуму использование перфоратора и отбойного молотка. Это обусловлено тем, что данные инструменты оказывают вредное воздействие на стену и вызывают образование трещин в бетоне или осыпание кирпича.

Правила устройства проема в несущей стене

Чтобы избежать этих неприятностей, рекомендуется проводить демонтажные работы в несущих стенах при помощи алмазной резки. Оборудование для алмазной резки оказывает более щадящее воздействие на бетон, кирпич и другие материалы, и к тому же позволяет работать в разы быстрее, нежели перфоратором или кувалдой.

Большинство заказчиков волнует вопрос шума при проведении работ. Несмотря на то, что многие строительные организации обещают «бесшумную резку», несколько скорректируем данное понятие. Вырезать проем абсолютно бесшумно нельзя.

То, что относительно бесшумно для оператора алмазной пилы, работающего в наушниках, которые поглощают 95% шума, не является таковым для всех окружающих. При применении любого оборудования шум присутствует. Основная задача, это минимизировать как его, так и само время резки.

Нарушение технологии производства работ, равно как и нарушение СНиПов, СаНПинов и ГОСТов, строго запрещается.

Например, нельзя устраивать проемы на расстоянии ближе, чем 1 метр от наружной стены дома.  Не допускается резать проем в несущей стене рядом с уже существующим. Вообще, чем больше дистанция, отделяющая дверные проемы, тем меньше создается угроза появления трещин и деформаций стены. При организации проема в несущей стене также не удастся согласовать работы, при которых затрагиваются колонны, столбы, стыки между плитами перекрытий, балками, колоннами. Это запрещено нормативами и законодательством.

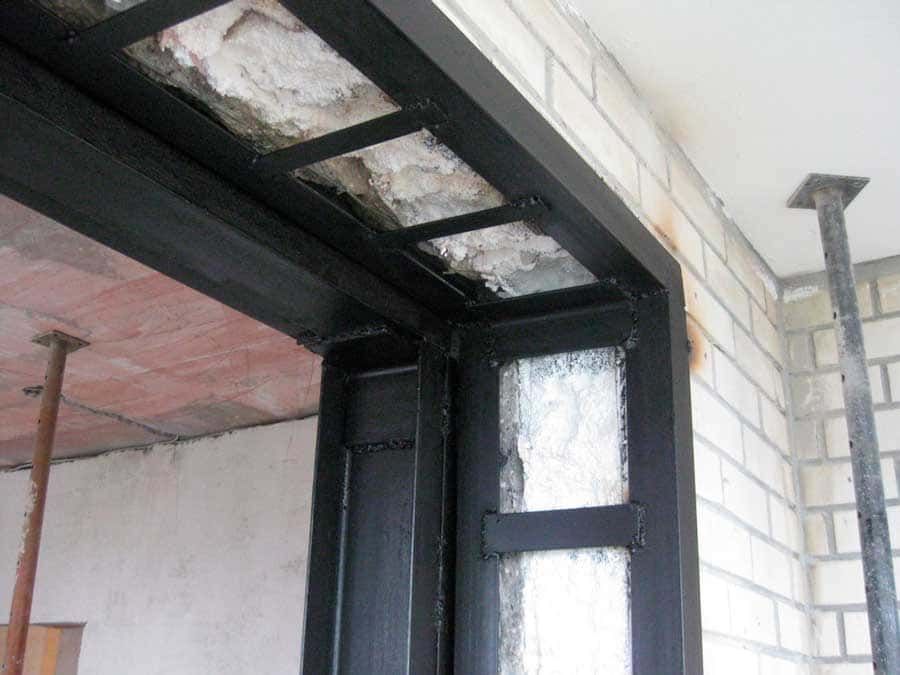

Усиление проема в несущей стене металлоконструкциями, фото:​

При обустройстве каждого нового проема в несущей стене или расширении старого, учитывается и то обстоятельство, что устройство проемов в несущих стенах желательно проводить не в шахматном порядке, а друг над другом. Поэтому при расчете усиления проема в несущей стене учитывается наличие и размер проемов в вышерасположенных квартирах и в квартирах на нижних этажах.

Расширение проема в несущей стене

Иногда собственники хотят расширить проем в несущей стене или даже сделать в ней арку. Отметим, что, как правило, авторы домов и жилищная инспекция выступают против данных мероприятий. Размер стандартного проема в несущей стене – 90 см (в домах, разработанных АО МНИИТЭП).

На верхних этажах иногда разрешают сделать и больше, но решается это в каждом случае индивидуально. На первых этажах проем в несущей стене могут и вовсе запретить, исходя из особенностей конкретного дома, хотя в нашей практике был случай, когда на первом этаже удалось согласовать проем шириной 1,2 м. Но это очень большая редкость.

Поэтому если вы хотите увеличить проем в несущей стене, подождите выводов технического заключения.

Расширение проема в несущей стене, фото:​

Проем в несущей стене панельного дома

Если вы проживаете в панельном доме и хотите объединить кухню и комнату, или даже соединить две квартиры, то почти наверняка затронете несущую стену, поскольку в панельных домах большинство внутренних стен являются несущими (кроме хрущевок). Собственно поэтому большинство заявок на перепланировку квартиры с устройством проема в несущей стене поступает от жителей панельных домов.

Кстати, сделать проем в несущей стене панельного дома можно не только на основании согласованного индивидуального проекта перепланировки, но и по типовому проекту.

Примеры типовых проектов соединения квартир в панельных домах АО МНИИТЭП:​

 В серии 1-515                   В серии П-30                        В серии П30                    В серии П-3М

Проем в несущей стене кирпичного дома

Конструктивная схема кирпичных домов обуславливает больший простор для проведения разного рода перепланировок. Это связано, главным образом, с особенностями строения несущих конструкций в кирпичных домах. В жилых зданиях такого типа затрагивание (демонтаж, снос, устройство проема) внутренних стен, зачастую ненесущих перегородок, возможен. Ригели перекрытий равномерно распределят общую нагрузку, переносимую стенами, сводя к минимуму угрозу аварийной ситуации.

Варианты усиления проема в несущей стене, фото:​

Практика проведения перепланировок показывает, что наибольшую сложность представляет сделать дверной проем в несущей стене в кирпичном доме. Как правило, перед началом демонтажа участка кирпичной стены не обойтись без предварительного усиления перекрытия подпорками.

Также перед началом резки нового проема в несущей стене кирпичного дома потребуется предварительно убрать нагрузку с места будущего проема и перенести вес вышележащей конструкции на ближайшие участки стены с помощью перемычки из швеллеров, под которую стена заранее штробится в нужных местах. Без соблюдения правильной технологии вырубки проема в несущей кирпичной стене такая перепланировка может привести к трагическим последствиям.

Дверной проем в несущей стене монолитного дома

Что касается монолитных домов, то при строительстве монолитов в начале возводится каркас дома, который состоит из столбов и перекрытий. Крайне редки для таких домов несущие стены. Чаще встречаются несущие колонны.

И особенность устройства проема в несущей стене монолитного дома как раз и состоит в том, что капитальных стен в здании мало и, соответственно, на них выпадает большая нагрузка. Следовательно, подходить к перепланировке с затрагиванием несущих конструкций нужно очень осторожно.

Как правило, в монолитах разрешается делать проем только в самых длинных стенах, а вмешательство в пилоны и колонны вообще категорически запрещено.

Усиление проемов в несущих стенах

Независимо от того, расширяется ли проем в несущей стене или режется новый, схема усиления в обоих случаях будет одинаковой: это П-образная рама. Различия в проекте усиления проема в несущей стене могут быть только в выборе типа металлических профилей. В одних случаях это будут равнополочные или неравнополочные уголки, в других – швеллеры. А иногда, например, может потребоваться смешанное усиление с перемычкой из швеллера и стойками из уголков (характерно не только для кирпичных, но также и для блочных домов).

Следует учесть, что институт АО МНИИТЭП (а он разработал почти все типовые серии домов в Москве) требует усиливать проемы в своих панельных домах только неравнополочными уголками размерностью 100х63х8.

Обойма усиления, фото:​

Иногда для дополнительного усиления несущих проемов применяется инъектирование межпанельного стыка под затронутой стеной. Для этого специальным насосом под нужный участок стены закачивают специальный саморасширяющийся полимерцементный раствор. Застывая, это вещество заполняет пустоты, щели и трещины и придает стене дополнительную прочность и устойчивость.

Инъектирование проема в несущей стене:​

Проем в несущей стене с усилением – стоимость услуг

Цены на проектирование проемов в несущей стене могут меняться в зависимости от типа дома, объема предстоящих изменений, сложности проектной документации и различных нюансов согласования, зависящих, опять же, от каждого конкретного случая.

Также следует различать стоимость перепланировки с проемом в несущей стене (ознакомиться с нашими общими расценками вы можете в следующем разделе) и цену алмазной резки проема. Как правило согласованием и резкой проемов занимаются разные организации.

Впрочем, у нас для подобных случаев имеются проверенные партнеры, которые давно занимаются алмазной резкой. Они же могут помочь и с оформлением актов скрытых работ, если ваш подрядчик не имеет допуска СРО на устройство проемов в несущих стенах.

Усиление проёмов в Москве

💪 Усиление проёмов в несущих стенах по доступным ценам под ключ ✅ за 1 день! Современное оборудование. ⭐ Без шума и пыли. Есть допуск СРО.

Проведение капитального ремонта в помещении в большинстве случаев связано с выполнением перепланировки. Следует помнить, что манипуляции, связанные с демонтажем несущих стен приводят к ослаблению всей конструкции здания, поэтому работы должны быть:

  1. Согласованы в Жилищной Инспекции (для жителей Москвы) или в органах Местного Самоуправления (для владельцев квартир в областных городах). Только эти организации уполномочены выдавать официальные разрешения, согласно Жилищному кодексу Российской Федерации и Постановлению Правительства г. Москвы;
  2. Проводиться специалистами, имеющими допуск СРО;
  3. Выполняться с обязательным усилением проемов в несущих бетонных и кирпичных стенах. Бездумный снос «лишней» стены может обернуться как появлением трещин в перекрытиях, так и их полным обрушением. Согласовать в официальных организациях демонтаж уже несуществующей стены (т.е. задним числом) невозможно ни за какие деньги! В данном случае, кроме штрафных санкций, владельца еще и обяжут вернуть квартиру в первоначальный вид.

А значит, подходим к ремонту с умом и по порядку. Иначе рискуете получить обрушение стен, как на картинке.

Можно ли делать проем в несущей стене

ЖилИнспекция (или Администрация) допускает демонтаж несущих стен не всегда. Каждый случай рассматривается индивидуально. Учитывается тип здания, срок его эксплуатации, этажность, расположение квартиры, наличие проекта запланированных работ с обязательным усилением проемов перекрытий и прочие факторы. Выданное этой организацией разрешение подтверждает законность перепланировки.

Когда необходимо усиление проема в несущей стене

Капитальные стены укрепляются как при частичном, так и при полном демонтаже:

  • Объединении комнат или соседних квартир;
  • Переносе дверных и оконных проемов, изменении их формы, устройстве дополнительных дверей и панорамных окон;
  • Устройстве ниш и широких арок.
  • Для этого используются металлоконструкции из уголков или швеллера, которые позволят правильно перераспределить нагрузку на оставшиеся перекрытия и сделают дальнейшую эксплуатацию безопасной.
  • Расчет усиления проема

    Данные расчеты необходимы для учета новой нагрузки, сохранения прочности конструкции, а также по ним определяется, возможна ли перепланировка в принципе. Расчеты выполняются специалистами на основании проектной документации здания (Технического заключения), где указаны технические характеристики стен и прилегающих перекрытий, данные о межпанельных соединениях и др. ТЗ заказывается у автора проекта дома, где все данные указываются на текущий момент.

    Для частного дома этот этап также необходим, здесь используются стандартные схемы усиления проемов.

    Что влияет на стоимость услуги

    Цена зависит от материала и толщины стен, предстоящего объема работ, выбранного варианта укрепления. Для стандартного проема 210х90 см, включая стоимость металла, она составляет:

    Цены на усиление проемов

    Толщина стены, смЦена, проем
    13-15 от 17000
    16-18 от 20000
    19-20 от 25000
    21-22 от 29000
    23-25 от 33000

    Стоимость указана за стандартный проем 210х90см, стоимость металла включена.

    Конечная стоимость зависит от сложности работ и определяется на месте проведения работ.

    Компания "АлмазорезСервис" предоставляет качественные услуги по усилению оконных и дверных проемов в несущих стенах. Смотрите наши кейсы.

    Видео процесса

    Проект усиления проема

    Это обязательная часть проекта по перепланировке, составляется она на основании проведенных расчетов и должна соответствовать строительным нормам, прописанным в СНИП. Сюда прилагается схема усиления каждого проема (подробный чертеж). В схеме и описании указываются: размеры проема, используемые материалы, а также детальный порядок проведения работ. Относительно элементов усиления указываются:

    • Схема металлоконструкций с чертежами всех узлов и соединений;
    • Количество, размеры, сечения металлических профилей;
    • Условия работ, применяемый инструмент, условия сдачи выполненных работ для оформления соответствующих актов.

    Проектный документ составляется в проектном бюро с допуском СРО и согласовывается в ЖилИнспекции г. Москвы.

    Компания «АлмазоРезСервис» осуществляет предварительный расчет и составление документации, а также согласование проема в несущей стене и получение всех необходимых разрешений.

    Как сделать проем в несущей стене - подготовка к работе

    Безопасный демонтаж производится при помощи современного оборудования. Алмазорезная техника позволяет минимизировать ударные и вибрационные нагрузки, избежать появления трещин, сколов, обрушений. Помимо этого, алмазным резчиком разрезы производятся по точно заданным параметрам, без лишних усилий и строительной пыли. Усиливающие металлоконструкции при этом идеально совмещаются с ровными, гладкими краями полученных проемов, что обеспечивает их повышенную прочность и безопасность. Обязательные этапы подготовки:

    • Проверка рабочей стены на наличие электрической проводки и других инженерных коммуникаций;
    • Нанесение разметки контура будущего дверного или оконного проема. В углах контура, для ориентира, высверливаются отверстия;
    • Антикоррозийная обработка всех усиливающих элементов, особенно в районе сварных узлов.

    Как производится укрепление проема в несущей стене

    Есть два основных способа.

    Проемы в стенах из кирпича

    Авторство кирпичных домов в Москве теперь закреплено за организацией ГБУ «Экспертный центр», где сейчас и заказываются все ТЗ на кирпичные строения. Допустимая ширина проема здесь может быть от 900 до 1200 мм. Чем выше расположена квартира, тем больше допустимая ширина. Основной задачей тут является сохранение целостности вентиляционных каналов санузлов и кухни, повреждать которые запрещено. А также, важны сроки выполнения работ, так как кладка из кирпича, не являясь монолитным материалом, без укрепления имеет все шансы обрушиться.

    Поэтому перед сносом нагрузка с перекрытий переносится на временные опоры.

    Этапы усиления:

    1. С одной стороны проема, по верхней его части, горизонтально прорезается штроба. При этом швеллер должен опираться на стену на 0.25 метра с каждой стороны лежать, то есть его общая длина должна на 0,5 м превышать длину проема. Для сохранения прочности конструкции штроба режется по горизонтальному шву кладки. Это необходимо для того, чтобы металлическая усиливающая обрешетка опиралась на целый кирпич, во избежание крошения материала;
    2. Предварительно края кладки шлифуются, в штробу устанавливается и фиксируется раствором швеллер;
    3. В кирпичной стене через швеллер высверливаются сквозные отверстия;
    4. Таким же образом, с другой стороны проема, устанавливается и фиксируется второй швеллер;
    5. Оба швеллера стягиваются между собой через сквозные отверстия металлическими шпильками;
    6. Для наиболее плотного прилегания швеллеров к кладке можно использовать дополнительные стальные пластины;
    7. Далее аккуратно и быстро удаляется (разбирается или вырезается) лишняя кирпичная кладка;
    8. Вертикальные стойки выполняются из стальных уголков, затем вся конструкция стягивается в единое целое;
    9. Теперь очередь декоративной отделки. После оштукатуривания с использованием специальной сетки усиление проема в кирпичной стене считается завершенным.

    Аналогичным способом можно сделать усиление кирпичного оконного или дверного проема, которые пришли в аварийное состояние из-за срока службы. В таком случае, П-образная металлоусиливающая конструкция целиком собирается из швеллеров и жестко фиксируется шпильками по периметру проема. Для наиболее плотного прилегания рамы в местах, где кладка сильно разрушена, также навариваются стальные пластины.

    Если толщина стены превышает 28 см, тогда применяется способ сложного комбинированного усиления проемов металлом.


    Проемы в панельных стенах

    Особенность панельных домов заключается в том, что практически все стены здесь являются несущими. В домах авторства Моспроект или МНИИТЭП, сданных после 2007 года, нарушать несущие конструкции запрещено, даже в отношении подоконных блоков. Так как это нарушает защиту стен от прогрессирующего разрушения. Единственным местом, разрешенным к удалению, в таких домах, является «вафля». Она выглядит как ниша на стене между кухней и гостиной.

    К перепланировке всех остальных панельных домов (других авторов и других годов постройки) предъявляются следующие требования:

    • Новый проем должен быть отнесен от наружной стены на расстояние не менее 1 метра;
    • Максимальная ширина его должна составлять 900 мм;
    • 1 несущая стена = 1 проем.

    Усиление проема в панельной плите чаще всего выполняется из уголка, так как он обеспечивает наиболее плотное прилегание. К стене уголок крепится анкером, а между собой – приваренными поперечными накладками.

    Если автор проекта разрешает усиление при помощи швеллеров, тогда оно выполняется при помощи П-образной металлической рамы.

    Проемы в стенах из монолитного бетона

    Монолит – это наиболее приспособленный материал для перепланировки. Согласование в этом случае наиболее простое, а количество вариантов устройства проемов – наибольшее. Авторами зданий из железобетона чаще всего являются небольшие фирмы, которые лояльны к большинству проектов перепланировки.

    Верхняя горизонтальная линия металлической рамы выполняется из связанных между собой швеллеров, для бОльшей прочности, то же самое делается по нижней горизонтали. Вертикальные опоры при усилении железобетонных проемов допускается делать из уголка. Все швы зачеканиваются раствором, а рама проходит антикоррозийную обработку.

    Работы по усилению дверного проема в бетонной стене удобнее всего проводить с применением алмазорезной техники, чтобы снизить вибрационные нагрузки на перекрытия. Вне зависимости от толщины монолита, дисковые стенорезные машины и установки канатной резки справятся со стеной за считанные минуты.

    На что обратить особое внимание

    Чтобы вмешательство в конструктивную целостность здания было безопасным необходимо помнить:

    • Долговечность ремонта гарантирует правильный расчет нагрузки, выполненный специалистами;
    • Новые проемы в несущих перекрытиях всегда укрепляют ДО начала разбора кладки;
    • Верхняя часть металлической рамы должна опираться обязательно на целый кирпич или блок;
    • Элементы усиления привариваются по всей линии примыкания. Точечная сварка не обеспечивает необходимой жесткости и прочности;
    • Швы заделываются строительным раствором, обеспечивая максимальную связь материала стен с элементами усиления;
    • Стальная рама по окончании работ должна быть абсолютно не видна;
    • Выгоду заказчика гарантирует не самая низкая стоимость усиления проемов, а качественное выполнение всех этапов работ.

    Ответственность за несогласованные проемы в несущих стенах

    Заказчик, делая несогласованную перепланировку, рискует в первую очередь:

    1. Повлиять на безопасность эксплуатации всего здания. В многоквартирном доме это грозит капитальными разрушениями;
    2. Изменить несущую способность перекрытий, что вызовет их прогибы или обрушения;
    3. Получить от жилищного инспектора штраф и предписание вернуть помещение в первоначальный вид, при этом, придется дополнительно усиливать конструкцию стен;
    4. При игнорировании предписания от ЖилИнспекции выносится судебное решение о принудительной продаже квартиры;
    5. Потратить колоссальные суммы, договариваясь с автором проекта здания, на составление нужной документации и переделку ремонта.

    Избежать неприятностей поможет обращение к специалистам, оказывающим комплексные услуги: консультации, оформление документов и выполнение ремонтно-строительных работ.

    "АлмазорезСервис" — идем в ногу со временем!

    Усиление проема в несущей стене

    Изменение конфигурации внутреннего пространства помещений часто сопряжено с необходимостью армирования проемов в несущих стенах. При этом работы должны проводиться с четким соблюдением требований ГОСТ, так как их выполнение будет проверяться соответствующими контролирующими инстанциями.

    В зависимости от имеющихся возможностей и особенностей конструкции могут применяться различные методы армирования проемов:

    • однорядное — стандартное укрепление при помощи швеллера;
    • уголковое — окантовка специальным уголком;
    • коробковое двухрядное с применением стяжных шпилек — сложный комбинированный способ, сочетающий в себе оба описанных вида работ.

    Каждый из них требует отдельного рассмотрения.

    Обзор популярных методик усиления проемов

    Наиболее простым и распространенным способом является применение П-образной швеллерной рамы, монтируемой по краям вырезанных проемов. Она состоит из горизонтальных перемычек и вертикальных подпорок, а вся конструкция фиксируется к стене анкерными болтами или ребристой арматурой. Из-за возникающих трудностей в чеканке швеллерной рамы после установки она, как правило, устанавливается на предварительно нанесенный слой цементного раствора.

    Уголковое армирование получило широкое распространение при обустройстве новых ниш и проемов в панельных домах. В зависимости от толщины стены и этажа могут применяться элементы разных размеров. В качестве дополнительных креплений возможно использование механических анкерных шпилек или арматуры. Данный способ считается оптимальным как по стоимости, так и в плане качества.

    Что касается комбинированных методик, то они целесообразны при значительной толщине стен. При этом горизонтальные части конструкции включают швеллеры, а вертикальные — уголки. Укрепление выполняется еще до начала демонтажа. Они являются наиболее сложными как в реализации, так и в расчетах необходимого количества металлоконструкций для компенсации нагрузок.

    Еще информация по теме

    Ознакомьтесь с методами усиления стен.

    Проем в несущей стене: как правильно сделать своими руками

    В этой статье рассмотрим:
    Проем в несущей стене: предварительное укрепление будущего отверстия
    Как сделать проем в несущей стене: усиление швеллером
    Как пробить проем в несущей стене: технология зависит от материала
    Завершающий этап: окончательное усиление проема

    Прорубить новое окно в доме или оформить арочный проем в квартире на новом месте не так уж просто, так как речь идет о нарушении конструкции здания, последствия которого могут оказаться фатальными. Но не стоит воспринимать это утверждение как невозможность создания арки и проема в несущих стенах, поскольку современные технологии позволяют по возможности минимизировать подобные риски. Для этого нужно только соблюдать данные технологии и ничего больше. В этой статье вместе с сайтом stroisovety.org мы расскажем о том, как правильно вырезать проем в несущей стене, и для удобства весь процесс разобьем на этапы.

    Как пробить проем в несущей стене своими руками фото

    Проем в несущей стене: предварительное укрепление будущего отверстия

    Работы по изменению конструкции несущих стен должны выполняться только с разрешения соответствующих органов. Все работы должны вестись согласно предварительно разработанному проекту!

    Игнорировать эти нюансы нельзя, так как каждый дом имеет свои особенности, и общий у подобных работ только принцип. Для каждого строения производятся свои расчеты, которые призваны в большей степени сохранить дом как цельную конструкцию.

    Думаю, что вы поняли всю серьезность таких операций, и теперь можно переходить к изучению самой технологии укрепления проема в несущих стенах. Для начала придется выполнить пыльные работы, поэтому следует обзавестись большой болгаркой, мощным перфоратором, очками и респиратором. С помощью этих инструментов придется вырезать штробы по всему периметру будущего проема. Штробы режут не сквозные – их назначение заключается в том, чтобы утопить в стене материалы, используемые для укрепления проема. Как правило, это швеллер – его размер рассчитывается исходя из особенностей дома (в учет берется этажность здания, особенности фундамента, вес крыши, материал стен, габариты будущего проема и все прочее, что может повлиять на изменение конструкции дома).

    Как сделать проем в несущей стене своими руками фото

    В общем, глубина и ширина этих штроб должна в полной мере соответствовать используемому для усиления проемов в несущих стенах швеллеру. Что касается их длины, то она в полной мере зависит от габаритов необходимого проема. Штробы пробиваются с двух сторон несущей стены, и делается это так, чтобы они совпадали по местоположению друг с другом. Чтобы не ошибиться в этом моменте, в углах будущего проема нужно просверлить перфоратором сквозные отверстия и согласно им выполнить разметку с другой стороны стены. Здесь сложного ничего нет, главное справиться с разметкой.

    Как сделать проем в несущей стене: усиление швеллером

    Сначала суть работ изложу вкратце, чтобы был понятен общий принцип. В вырезанные штробы с двух сторон закладываются швеллеры, которые стягиваются между собой длинными шпильками. Боковые и верхние швеллеры соединяются между собой посредством сварки.

    Теперь поговорим более подробно и поэтапно об этом процессе.

    1. Режем швеллер по необходимому размеру. Сразу готовим пары – два левых, два правых, два верхних и два нижних (при необходимости).
    2. Скручиваем пары струбцинами и сверлим в них сквозные отверстия, проходящие сразу сквозь оба швеллера. Шаг этих отверстий является расчетным, но в среднем он составляет 300-400мм. Таким образом подготавливаем все пары швеллеров.
    3. Бурим отверстия под шпильки в стене. Устанавливаем швеллер в штробу и прямо через отверстия в нем бурим отверстия.
    4. Сначала устанавливаем первую пару – левую или правую, как вам удобно. Верхнюю пару швеллеров лучше оставить на потом, и проводить эти работы лучше вдвоем. Когда швеллеры будут установлены, продеваем в отверстия шпильки, с каждой ее стороны надеваем шайбу, гравер и навинчиваем гайку. Туго, со всей силы затягиваем гайки ключами – лучше использовать рычаг (кусок трубы, надетый на ключ).
    5. Описанным выше способом устанавливаем вторую пару вертикальных швеллеров, а следом за ними и горизонтальные.
    6. Соединяем швеллеры в рамку с помощью сварки во всех доступных местах – обвариваем швеллер с одной и с другой стороны стены.

    Вот теперь приспособление для равномерного распределения нагрузки, можно сказать, готово, впоследствии его лишь немного придется доделать. Но это уже потом, а пока продолжим устройство проема в несущей стене – внутреннюю часть рамки из швеллера можно освобождать.

    Укрепление проемов в несущих стенах фото

    Как пробить проем в несущей стене: технология зависит от материала

    Здесь много говорить не буду, так как стена стене рознь. Самой легкой в процессе демонтажа является кирпичная стена – удалил один ряд, и все остальные ряды пойдут без проблем. Наиболее сложным в демонтаже является бетон со всей его арматурой – здесь придется изрядно попотеть. Нужно будет поочередно пускать в ход и болгарку, и перфоратор.

    Вообще технология демонтажа части бетонной стены в полной мере зависит от ее толщины, но в целом самым оптимальным подходом к этому делу считается нарезка бетона кубиками. Погружаем в стену диск болгарки на всю глубину и делаем сначала вертикальные прорези с шагом 50-80мм, а потом и горизонтальные. Получившиеся кубики легко выбиваются перфоратором. Следующий слой стены снимается точно так же. При стандартной толщине несущей бетонной стены такие насечки делаются с двух сторон – внутренний остаток удаляется за один прорез. Это что касается внутренних несущих стен в панельных домах, но если говорить о наружных несущих стенах, то здесь придется не один раз делать нарезку с каждой стороны. В общем, этот процесс утомительный, пыльный и не очень приятный – на мой взгляд, его лучше переложить на плечи профессиональных демонтажников.

    Усиление проемов в несущих стенах фото

    Завершающий этап: окончательное усиление проема

    После того как резка проема в несущих стенах будет окончена, останется уже совсем немного. По сути, нужно только завершить начатое усиление металлоконструкции. На этом этапе работ нужно сделать следующее.

    1. Соединить поперечными пластинами с помощью сварки швеллер с одной и другой стороны стены. Используемая пластина должна иметь толщину не менее 4мм и ширину более 50мм – все зависит от технических условий и разработанного проекта. Устанавливаются они, как и шпильки, со средним шагом 300-400мм по всему периметру проема.
    2. Попутно нужно доварить швеллер в тех местах, где не было доступа, пока проем не был вырезан.
    3. Оштукатурить внутреннюю часть проема с использованием металлической сетки – ее придется наварить на швеллер. Здесь нужно по максимуму постараться заполнить все ямки и выбоины от перфоратора – особое внимание уделите местам стыковки швеллеров и стены.

      Устройство проема в несущей стене фото

    В заключение хочу лишний раз заострить ваше внимание на том, что проем в несущей стене, особенно если речь идет о многоквартирных домах, должен вырезаться только по утвержденному в специальных государственных инстанциях проекту. Самовольное изменение конструкции дома может привести к необратимым последствиям – в конце концов, от правильности проведения подобных работ зависят жизни многих людей!

    Автор статьи Александр Куликов

    Проём в несущей стене

    Вы решились на ремонт и хотите сделать проем в несущей стене? Объединить кухню с гостиной или перенести дверь? Если в проекте не предусмотрен дверной блок (проходы или арки) в несущей стене, его установка будет проблематичной. За самостоятельную вырезку дверного проёма владельцам квартиры выпишут штраф. Также потребуется закрыть блок обратно. Если вследствие самовольных действий пострадает здание, неприятностей не обобраться.

    Для справки! Несущие стены — конструкции, принимающие нагрузку от крыши и плит перекрытия. При самовольном демонтаже части стены могут возникнуть проблемы в виде появления трещин. В дальнейшем это привлечёт к обрушению сооружения.

    При возникновении необходимости дверного блока, прохода или арки в несущей стене нужно написать заявление и предоставить его начальнику соответствующей службы. Потребуется план квартиры и детальное описание планируемых изменений. При получении положительного решения владелец недвижимости обращается в БТИ, ему разрабатывают новую проектную документацию. Изменения согласовывают с газовой службой и последнюю «точку» ставит контролирующая организация.

    Не стоит всегда рассчитывать на положительный результат. Многие владельцы домов, желающие сделать проём в несущей стене, получили отказ. Причины разные:

    • Здания, которым более 20 лет считаются ветхими, если в них не проводился капитальный ремонт, делать изменения в таком доме 100% не разрешат.
    • Если соседи, располагающиеся этажом выше, успели раньше вас сделать «окно» в кирпичной или бетонной стене, вам откажут. По закону два дверных блока не могу находиться один над другим.
    • Расположение жилого помещения на первом этаже — причина, по которой не дают положительного решения.

    Также не разрешают демонтировать всю стену. Причина — возможность обвала плит перекрытия.

    Резка проемов в несущей стене


    Если вы получили «добро» на проделывание проёма для обустройства дверной конструкции или прохода, работы начинаются с очистки поверхностей. Необходимо удалить имеющиеся отделочные материалы до появления блоков или кирпича. С помощью карандаша рисуют  проём, отвечающий параметрам, указанным в технической документации. Потом делают отверстия насквозь, служащие ориентиром для вырезания дверного блока.

    Прежде чем приступить к резке, необходимо установить специальные подпоры, обеспечивающие временную поддержку плитам перекрытия.

    На заметку! Перфоратор создаёт сильные динамические воздействия, в результате чего на стенах возможно образование трещин. Избежать неприятностей поможет алмазная резка. Она позволяет вырезать проём с максимальной точностью, не создаёт шума и пыли.

    Усиление проема в несущей стене


    Поскольку при нарушении правил вырезки дверного блока может разрушиться здание, к вопросу нужно подойти серьёзно. Чтобы стена оставалась прочной, дальше выполняла поставленные на неё задачи, потребуется усиление дверного проёма в кирпичных и бетонных стенах.

    В качестве усилителей используют различные виды материала, которые помогут укрепить дверной проём. Самый распространённый вариант — стальной швеллер. Если ширина проёма более 1000 мм, требуется дополнительное усиление. К проёму крепят стальную раму П-образной формы.

    Металлическая рама также используется для деформированных кирпичных стен.

    Укрепляют блок по всему контуру металлическим уголком. Возможно закрепление анкерами внахлест или заподлицо на краях проема. Следующий шаг — монтаж опорных стоек, принимающих всю нагрузку. Стягиваются поставленные стойки специальными шпильками. Используют также сварку.

    Усиление выполняют и другим методом. Вверху делают углубление, глубина которого — половина толщины стены. Помещают швеллер. Подобные работы проделывают в нижней части и напротив. В швеллере делают отверстия под болты и соединяют их, используя перемычки. После проведения таких работ начинают вырезать проём по отмеченному контуру. Аккуратно выбивают бетон.

    На заметку! Железобетонная перемычка из-за большого веса используется редко.

    Вырезание дверного или арочного проёма и его усиление — сложная задача, рассчитанная на профессионалов. Во избежание ошибок пользуйтесь их услугами. Специалисты используют современный инструмент, знакомы с тонкостями обустройства дверных проёмов в несущих стенах. У них также должен быть допуск СРО к соответствующим работам.

    Если вы находитесь в поисках таких специалистов, обращайтесь в компанию «Арт-Ремонт». У нас имеются все СРО допуски, а штат состоит из мастеров с большим опытом за плечами. При необходимости помогаем сделать проект и согласовать его с БТИ.

    Усиление и укрепление кирпичных стен металлоконструкциями

    Завершая этап устройства проема иногда возникает необходимость изготовить металлоукрепления, и с этой задачей «на совесть» и гарантией поможет наша строительная компания. Жилые многоэтажные дома особо нуждаются в усилении кирпичных стен при создании проема в несущей стене здания, за исключением монолитных домов и последних этажей панельных домов. С точностью подтвердить необходимость укрепления стены и дверного проема может специализирующаяся инженерная организация. Хочется отметить, что для проема в несущей стене панельного здания усиление стены не требуется.

    Наши специалисты используют разнообразные варианты усиления кирпичных стен, исходя из индивидуальных особенностей каждого заказчика. Рассмотрим несколько наиболее используемых укреплений дверных проемов в монолитных зданиях и жилых панельных домах.

    Усиление кирпичных стен: виды металлоконструкций

    Швеллерное усиление проема в стене первого типа

    • Мнение, что укрепление проема швеллером самое надежное бытует многие годы, но это не совсем так, ведь за видимой мощностью конструкции, имеются и недочеты. Простой и недорогой способ укрепления и усиления проема и стен, однако, при просмотре швеллера в разрезе, сразу можно понять, что прилегание внутренних углов к стене в процессе монтажа – исключено. Часто наши мастера решают эту проблему обработав края бетонного проема для достижения максимального прилегания швеллера или зачеканив раствором. В последнем случае приходится пожертвовать доступом к внутренней части усиления. Такая экономия денег со временем плохо сказывается на результате и мы рекомендуем прибегнуть к добротному усилению из уголка.

    Швеллерное усиление проема в стене второго типа

    • Основное отличие от «первого типа» – более высокие показатели, устанавливается на нижних этажах высотных зданий. Сам монтаж и укрепление стен производим на стене с установок балок под перекрытие. Стягивание конструкции осуществляется благодаря шпилькам. Главная особенность данного типа – выполнение усиления проема до его резки. Стоимость усиления такого типа гораздо выше усиления первого типа. К недостаткам можно отнести выпирающиеся части швеллера по периметру всего проема.

    Укрепление стен из уголков

    • Наилучший вариант металлического крепления проема, рекомендуемый нашим специалистами. Монтаж может быть двух видов: внахлест и заподлицо со стеной. При первом взгляде на конструкцию, можно решить, что она схожа с усилением из швеллеров, но у нее есть один плюс – монтировка непосредственно на стене, как следствие – внешние края плотнее прилегают, а внутренняя часть имеет зазор для зачеканки раствором. Существует несколько методов металлоусиления проема уголком, но их отличия незначительны и знакомы только мастерам. Усиления тщательно зачеканиваются цементным раствором, излишки которого наши специалисты удалят спустя несколько дней после монтажа. Усиление из уголка – самонесущая конструкция с опорой на торцевые части вертикальных стоек. Плюсом служит возможность установки мощного уголка. Цена на данное усиление выше обычного усиления швеллером, а разница в качестве – огромна.

    Смешанное укрепление и сложные усиления проемов

    • Для стен, толщиною от 28 см в монолитных зданиях мы часто применяем смешанное укрепление проемов, в которых горизонтальные части всей конструкции включают швеллеры, а вертикальные - уголки.  К минусам данной конструкции можно отнести: разрезание проема на ширину швеллера и несущую фиксацию швеллеров на сварных швах, которые расположены в углах проема.

    Самостоятельно провести данные работы и работы по усилению кирпичных стен достаточно сложно, и не имея профессиональных навыков и опыта – можно столкнуться с рядом ошибок, поэтому пользуйтесь услугами профессионалов и наш труд всегда сэкономит Ваши денежные средства, время и нервы.

    Изменение несущей стены

    Это несущая стена с большим проемом и дверью.

    Модификация несущей стены СОВЕТЫ

    • Посмотрите мое ВИДЕО об удалении несущей стены ниже
    • Проконсультируйтесь с инженером-строителем
    • Сосредоточенные нагрузки, скрытые на стенах с гигантскими существующими отверстиями
    • Прибейте временные опоры вместе
    • НАЖМИТЕ ЗДЕСЬ, чтобы подписаться на Tim's БЕСПЛАТНЫЙ информационный бюллетень

    Я помню первую несущую стену, которую я модифицировал. Мне было чуть больше двадцати, и я никогда раньше этим не занимался. Это было в огромном старом доме в Клифтоне, пригороде центральной части города Цинциннати, штат Огайо.

    Я работал субподрядчиком в компании по ремонту и знал достаточно, чтобы быть чрезвычайно опасным. Перемотка вперед . . . Дом не рухнул, и увеличенный проем, который я создал, не просел до сих пор. Но должен сказать, что в тот день мне очень повезло. Все могло пойти не так.

    НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от инженеров-строителей в вашем городе.

    Зная нагрузки

    Создание арочных проемов или проемов в несущих стенах практически всегда возможно. Это просто становится вопросом того, где будут сосредоточены нагрузки. Типичная несущая стена имеет тенденцию передавать примерно одинаковую нагрузку на нижний этаж через стенные стойки.

    Если вы решили создать в стене большой проем, то нагрузки над проемом должны быть смещены в стороны проема с помощью балки подходящего размера. Достаточно ли будет дубля 2х6? Как насчет сингла 2 x 12?

    ВАЖНЫЙ СОВЕТ. По правде говоря, по телефону только опытные плотники, успешно установившие балки, или инженеры-строители, обученные определять размеры и спецификацию балок, должны звонить по телефону . Не пытайтесь пробудить в воображении свои мистические силы и угадать.

    Они могут сделать это, только посетив ваш дом. Во время этого визита эксперт проведет осмотр на предмет скрытых КОНЦЕНТРИРОВАННЫХ нагрузок над стеной.

    НЕ доверяйте советам других веб-сайтов, занимающихся улучшением дома, у которых на своей странице «О нас» мало или совсем нет информации о том, кто дает совет.

    Стоимость найма зарегистрированного инженера-строителя окупается. Часто этот человек даже рисует небольшой план, показывающий вам, как построить временную опорную стену.

    Бесплатные и быстрые ставки

    НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от инженеров-строителей в вашем городе или поселке, которые могут определить правильный размер балки и рассказать вам, как ее поддержать.

    Видео о снятии несущей стены

    Временная опора

    Если вы хотите установить балку в существующую несущую стену, есть множество уловок и методов.Если это внутренняя стена, есть крутой способ установить балку без строительства каких-либо временных опорных стен.

    У вас должен быть доступ к обеим сторонам стены, в которой будет размещаться балка. Все, что вы делаете, это просто устанавливаете половину балки за раз. Вы делаете надрезы глубиной 1,5 дюйма в верхней части одной стороны стены и вставляете балку в это углубление. Добавьте королевские шпильки на каждом конце балки, идущей от верхней пластины к нижней пластине. Затем вы добавляете стержни домкрата рядом с стержнями короля.

    Эти элементы каркаса фактически выдерживают нагрузку от балки. Если грубое отверстие новой балки составляет 72 дюйма или меньше, вам обычно требуется только по одной шпильке на каждом конце. Как только все это будет на месте и стойки домкрата будут надежно поддерживаться снизу, вы можете удалить оставшиеся старые стойки с выемками, так как вес стены будет нести одна половина балки, которая закреплена и находится на месте.

    Убедитесь, что вторая половина балки уже обрезана и готова к установке на место!

    Скрытие балки

    Допустим, вы хотите удалить стену между двумя комнатами, но хотите, чтобы потолок был гладким, как в двух комнатах.Вы же не хотите, чтобы балка свешивалась на фут там, где раньше была стена.

    Вы можете установить балку на том же месте, что и балки пола, и просто использовать балки для крепления балок для соединения балок пола с новой балкой.

    Это будет работать, только если высота балки достаточна, чтобы выдержать переносимый на нее вес.

    НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от инженеров-строителей в вашем городе.

    Когда вам нужен

    Часто вы не можете сделать крутой трюк, который я описал.Возможно, вы работаете с внешней стеной и хотите восстановить отделку стены на внешней стороне новой балки. Вам нужно построить временную стену на расстоянии 3 фута от существующей несущей стены.

    Но стой! Прежде чем приступить к возведению стены, необходимо построить балку и уложить ее на пол рядом с существующей стеной. Почему? Многие плотники-новички построили временную стену, проделали дыру в существующей стене только для того, чтобы обнаружить, что они не могут продеть балку в узкое пространство между старой и временной стенами!

    Временная опорная стена должна иметь верхнюю и нижнюю пластины, а стойки этой стены должны как можно плотнее заходить под и над балками пола и потолка.Шпильки туго обрезаются, поэтому их нужно вставить на место. Я просто добавляю несколько ногтей, которые частично входят в верхнюю и нижнюю пластины. Будьте осторожны, чтобы не испортить готовые полы и потолки!

    Каменная стена

    Даже не думайте о создании проема в каменной стене без помощи профессионала. Кладка стен очень тяжелая. Вес стальных элементов крыши и нагрузки на пол могут быть огромными.

    Часто вам нужно установить иглы в стену из кирпичного блока, чтобы выдержать нагрузку, пока вы работаете над установкой балки.Инженер-строитель может также спроектировать временную балку, которая крепится болтами к ряду (ям) кладки, которые находятся чуть выше того места, где будет установлена ​​новая балка. Сначала вы устанавливаете эту временную балку, хорошо поддерживаете ее, убедившись, что опоры находятся на твердой опоре, а затем создаете проем.

    Помните, всегда проверяйте, чтобы новая балка была на месте, ее правильного размера, и вы можете легко поднять и ввинтить ее на место ДО того, как вы создадите проем в стене. Вы хотите иметь возможность разместить новый луч без задержки или с минимальной задержкой.

    НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от инженеров-строителей в вашем городе.

    Колонна B397

    Основы снятия несущей стены

    Удаление несущей стены и замена ее балкой существенно отличается от удаления внутренних ненесущих стен. Несущие стены - это конструктивные элементы, которые помогают выдерживать вес дома. Ненесущие стены, также называемые перегородками, не выдерживают нагрузки сверху и служат просто для разделения пространства.Если вы подумываете о снятии несущей стены - планируете ли вы выполнять эту работу самостоятельно или нанимаете подрядчика - есть некоторые основные проблемы, которые вы должны решить в первую очередь.

    Сделай сам

    Хотя большинство домовладельцев предпочитают нанять подрядчика для этого тяжелого проекта, в большинстве сообществ разрешительные органы разрешают домовладельцам выполнять эту работу. Домовладельцы, которые строят дома своими руками, должны соблюдать местные строительные нормы и правила и проходить проверки, как и любой другой строитель.Поскольку все муниципалитеты разные, проконсультируйтесь в местном разрешительном органе или строительном департаменте.

    Требуются разрешения

    Местные органы, выдающие разрешения, регулируют многие аспекты реконструкции дома заборов, проходов, настилов, прудов, модернизации проводки и водопровода, а также структурных изменений, таких как удаление несущих стен. Большинство этих проектов требует разрешения и инспекций.

    Неудивительно, что ваше агентство по выдаче разрешений хочет знать, сносите ли вы стену, которая влияет на структурную целостность вашего дома.Возможно, вам даже потребуется предоставить подробный план альтернативной системы поддержки. Для больших стен может потребоваться чертеж архитектора и / или разрешение инженера.

    Снятые стены нуждаются в структурной замене

    Если что-то вынимаете, это необходимо заменить. Чтобы увидеть, как это работает в небольшом масштабе, рассмотрите окна своего дома. Стены - лучший способ поддержать дом; проделав отверстие в стене, можно только скомпрометировать это. Но оконные перемычки - в основном небольшие балки - заменяют удаленную часть стенового каркаса.

    Тот же принцип работает для несущих стен, но в большем масштабе. Когда вы или подрядчик снимаете несущую стену, ее необходимо заменить на:

    • Балка: Горизонтальная структурная балка достаточного качества конструкции должна заменять стену. Кроме двух концов, балка не имеет вертикальных опорных точек.
    • Балка и стойка: Горизонтальная балка с одной или несколькими промежуточными стойками между двумя концевыми опорными точками также является приемлемой заменой.
    Балка

    LVL обеспечивает лучшую поддержку

    Хотя это может показаться заманчивым, вы не можете просто взять с полки в местном домашнем центре четырехугольник и использовать его как единственную балку для переноски. В зависимости от вашей ситуации, вы можете использовать твердые пиломатериалы или вы можете сэндвич два или более двух на десятки или два на двенадцать вместе, иногда со слоем фанеры 1/2 дюйма посередине, чтобы создать сборная балка.

    Улучшение - заказать брус из клееного бруса (ЛВЛ).LVL упаковывают большую прочность в меньшее пространство, чем пиломатериалы аналогичных размеров. Таким образом, LVL размером 4 на 6 дюймов будет прочнее, чем цельный кусок пиломатериала размером четыре на шесть.

    Тем не менее, вы можете быть удивлены, что LVL не очень дороги. Архитектурные LVL дороги, потому что на дерево нужно смотреть, а не покрывать гипсокартоном. Неархитектурные LVL значительно дешевле архитектурных версий.

    Ель / Марго Кавин

    Запасная балка будет ниже потолка

    В большинстве случаев заменяемая балка будет ниже высоты потолка.Это связано с тем, что конструкция пола сверху опирается на балку. В качестве альтернативы, чтобы сделать балку заподлицо с потолком, вам нужно обрезать балки перекрытия наверху и установить балку в плоскости пола, а затем подвесить концы балок по бокам балки с помощью металлических подвесов для балок. Это требует значительно больше работы, чем простая замена несущей стены балкой под балками, и не всегда может быть вариантом в некоторых ситуациях.

    Промежуточные сообщения могут сделать проект более чистым

    По общему признанию, промежуточные вертикальные стойки (или колонны) под несущей балкой действительно отвлекают от безупречного внешнего вида открытого плана этажа.Однако любая вертикальная опора, которую вы можете добавить под горизонтальную балку, придаст вашей балке гораздо большую прочность.

    Кроме того, если у вас есть проблемы с балкой, выступающей слишком далеко ниже уровня потолка, стойки могут позволить вам обойтись меньшей и, следовательно, менее выступающей балкой.

    Обратиться за помощью с размером балки

    Таблицы диапазонов легко доступны, но непрофессионалу их трудно читать. Кроме того, при определении размеров балок необходимо учитывать несколько факторов, таких как прогиб, сдвиг, собственный вес иживой вес и нагрузки на крышу. Это затрудняет определение размера луча для любителя.

    Инженер-строитель или подрядчик может проконсультироваться с вами по поводу правильного размера балки. Некоторые инженеры-строители могут согласиться работать на почасовой основе.

    Используйте временные опоры

    Перед снятием какой-либо части каркаса несущей стены необходимо построить временную опорную стену с обеих сторон несущей стены. Это связано с тем, что верхние балки перекрытия могут опираться концами на несущую стену.Если вы добавите временную опору только с одной стороны стены, балки с другой стороны могут не поддерживаться.

    Ель / Марго Кавин

    Конструкционные балки критичны

    Хорошо построенные конструкции создаются с учетом избыточности. Даже когда главный элемент конструкции, такой как внутренняя несущая стена, удален, остальная часть дома может остаться более или менее неповрежденной. Вы часто наблюдаете это после торнадо или землетрясения, когда у двухэтажных домов оторваны целые внешние стены, но здание остается стоять.

    Причина этого - избыточность. Даже после снятия стены множество других переплетенных элементов, как структурных, так и неструктурных, сближаются, чтобы сохранить целостность всей конструкции. Когда стена выходит наружу, в игру вступают пол, черновой пол, подкладка, соседние стены, балки, стропила и многие другие элементы, чтобы сохранить структуру в целости.

    Однако сила тяжести постепенно возьмет верх, и дом начнет проседать и оседать. Это не должно толковаться как поощрение снятия несущих стен без замены балки; наоборот.Это напоминание о том, что вас не должна убаюкивать мощь структурной избыточности. Гравитация победит. Вопрос лишь в том, как быстро это произойдет.

    Как определить, несущая ли стена

    Если у вас есть планы реконструкции, которые включают удаление или изменение стены, вы должны определить, является ли стена несущей или ненесущей. Любая удаленная часть несущей стены должна быть заменена подходящей структурной опорой, такой как балка и / или колонны, чтобы выдерживать ту же нагрузку, что и стена.

    Что такое несущая стена?

    Несущие стены выдерживают вес конструкции пола или крыши, расположенной выше, и названы так потому, что они могут выдерживать значительный вес. Напротив, ненесущая стена, которую иногда называют перегородкой, отвечает только за то, чтобы поддерживать себя.

    Хотя вам следует проконсультироваться со специалистом в области строительства, например, плотником, архитектором или инженером-строителем, чтобы убедиться, что стена несущая или ненесущая, есть несколько подсказок, которые вы можете проверить, чтобы получить предварительный ответ.И сделать это можно, не снимая гипсокартон или другие инвазивные меры.

    Смотреть сейчас: как определить, является ли стена несущей

    Стена параллельна или перпендикулярна балкам?

    Как правило, когда рассматриваемая стена проходит параллельно перекрытым балкам перекрытия, это не несущая стена. Но если стена идет перпендикулярно (под углом 90 градусов) к балкам, есть большая вероятность, что она несущая. Однако бывают случаи, когда несущая стена параллельна балкам.В этом случае стена может быть выровнена непосредственно под одной балкой или нести блокировку между двумя соседними балками.

    Ель / Марго Кавин

    Несет ли частичная стена?

    Если стена является частичной стеной, то есть она не доходит до соседней стены, она может быть несущей, а может и не быть. Например, строитель мог установить балку из микролампера, чтобы перекрыть проем и выдержать нагрузку выше. Поэтому нельзя считать, что неполная стена является перегородкой.

    Ель / Марго Кавин

    Несущая ли внешняя стена?

    Наружные стены - это стены, которые образуют периметр или внешний след дома. Наружные стены почти всегда несущие. Там, где есть окна и двери, стены включают балки или коллекторы, проходящие через верхнюю часть проемов. Столбы по обе стороны от проемов поддерживают балки.

    В доме редко бывает, что вся внешняя стена целиком является ненесущей.Таким образом можно построить дом, но это потребует больших финансовых затрат. Часто дома, у которых, кажется, нет поддерживающих внешних стен, все же имеют опору в виде стальных или деревянных колонн, перемежающихся между окнами. Поскольку оконное стекло и внешний вид имеют визуальный приоритет, легко упустить тот факт, что колонны значительного размера находятся на своих местах.

    © Мартин Дежа / Getty Images

    Несущая ли кирпичная стена?

    Каменная стена может показаться несущей, поскольку кладка является прочным, прочным и чрезвычайно прочным строительным материалом.Но каменная стена может быть несущей, а может и нет. Положение кладки может указывать на ее несущую способность (например, находится ли она снаружи?). Один тип кладки, называемый искусственным каменным шпоном, не может выдерживать нагрузки. Как следует из названия, это декоративный шпон, очень легкий и склонный к разрушению при нагрузках.

    Фундаментные стены, которые обычно возводятся из каменной кладки, по своей природе являются несущими, поскольку их основная роль заключается в поддержании веса дома.

    Ель / Марго Кавин

    Есть ли под стеной опорная конструкция?

    Если стена находится на первом этаже дома, а внизу есть подвал или подвал, вы можете проверить на нижнем уровне, есть ли другая стена или другой поддерживающий элемент (опоры, балки, колонны, опоры и т. Д. .) прямо под ним и по тому же пути, что и стена наверху. Если под стеной нет опорной конструкции, скорее всего, стена не несущая.

    Double_Vision / Getty Images

    Как заменить несущую стену на опорную балку

    Внутренние стены создают уединение, определяют пространство и иногда несут на себе вес уровня выше. Эти внутренние стены веками определяли планы этажей, но начиная с 1950-х годов, когда стиль открытой планировки стал популярным, многие из этих стен, разделяющих дом, попали в немилость. Новое строительство начало отдавать предпочтение образу «большой комнаты», в котором кухня, столовая и жилые помещения были объединены в пространства открытой планировки.Сегодня очень многие владельцы старых домов хотят удалить некоторые из этих стен, чтобы создать современный вид с открытой планировкой.

    Открытие комнат путем удаления стен - один из самых желанных проектов по благоустройству дома, который мгновенно приносит домовладельцу выгоду. Большие несегментированные пространства модернизируют старые дома и почти всегда приводят к повышению стоимости дома при перепродаже, и во многих отношениях этот проект может быть лучше, чем строительство полноценной дополнительной комнаты. В случае построенных пристроек высокая стоимость часто не отражается в стоимости при перепродаже, но когда вы открываете комнату, выполняя работу самостоятельно, вы часто обнаруживаете, что стоимость при перепродаже намного превышает общую стоимость материалов.

    Предупреждение

    Это проект, к которому должны стремиться только домашние мастера экспертного уровня, и если вы не соответствуете этому определению, вам следует нанять подрядчика для выполнения этой работы.

    Сравнение ненесущих стенок и несущих стен

    Во-первых, необходимо определить, несущая стена или нет. Если стена, которую вы собираетесь снять, не несет нагрузки, вы можете снять ее, не задумываясь о структурной опоре верхнего потолка. А вот с несущими стенами совсем другая история.Если стена несущая, вам нужно будет нести вес уровня, расположенного выше, другими способами, такими как строительство балки или покупка специальной ламинированной балки.

    Однако важно помнить, что в то время как балка несет нагрузку верхнего потолка, вся эта нагрузка затем передается по концам на вертикальные опорные конструкции, создаваемые парной конструкцией шкворней и шпилек. Таким образом, пол под этими опорами также должен быть достаточно прочным, чтобы выдерживать всю нагрузку удаленной стены.Обычно это не проблема, поскольку исходная несущая стена, скорее всего, была возведена над лежащей ниже балкой или фундаментной конструкцией под полом. Но в редких случаях может потребоваться дополнительная опора под днищами шпилек домкрата. По крайней мере, шпильки домкратов должны быть расположены прямо над балками пола, чтобы выдержать вес. Планируя демонтаж стены, всегда лучше проконсультироваться со строителем или инженером-строителем для получения совета по размеру балок, а также по размеру и расположению стоек или стоек домкратов.

    Планируйте потратить целую неделю на проект такой сложности. Скорее всего, вам понадобится как минимум пять полных 8-часовых рабочих дней, если вы включите ремонт стен и потолка, а также заключительную уборку.

    Коды, правила и вопросы безопасности

    Если вы живете в кондоминиуме, вам может потребоваться разрешение совета ассоциации, прежде чем вы начнете работу. И независимо от того, где вы живете, почти гарантировано, что вам понадобится разрешение на строительство, чтобы заменить вашу стену опорной балкой.Уточните, нужно ли вам разрешение на строительство, позвонив в местное бюро разрешений или проверив онлайн.

    Достаточно ли размер вашей опорной балки для проема? Проконсультируйтесь с таблицами пролетов или, что еще лучше, наймите инженера-строителя, чтобы определить правильные размеры балки, которую вы будете добавлять. Балка, размер которой не соответствует нагрузке, которую она несет, может стать очень серьезной проблемой.

    Помните, что водопроводные или электрические сети, скорее всего, проходят через стену. Отключите электрические выключатели, управляющие любыми цепями, проходящими через стену, и используйте датчик напряжения, чтобы убедиться, что питание отключено.Необходимо устранить электрические провода, проходящие через стену. Скорее всего, там будет как минимум пара розеток и один или два выключателя, которые вам нужно будет переместить. Во многих случаях речь идет о перемещении существующей проводки в другую часть стены или на новую стену. Если вы чувствуете себя хоть немного неудобно при работе с электрикой, наймите электрика. Если водопроводные трубы проходят через стену, отключите воду в источнике, прежде чем приступить к работе. Здесь также может потребоваться профессиональный сантехник, чтобы перенаправить или удалить водопроводные трубы, проходящие через стену, которую вы хотите удалить.

    Записка по материалам

    Замена несущей стены на опорную балку требует на удивление мало материалов. Этот проект больше о труде, чем о материалах. Особенно критичным является луч, который вы используете. Один из способов создания балки - это сэндвич двух досок 2x8 вокруг слоя фанеры толщиной 1/2 дюйма. На все поверхности наносится столярный клей, и доски плотно прибиваются друг к другу. Или же ламинированные балки доступны по специальному заказу на вашем местном складе пиломатериалов. Тем не менее, очень важно, чтобы сама балка, а также стойки, на которых она опирается, были достаточно прочными, чтобы выдерживать нагрузку на потолок над ней.Ваш местный отдел строительной инспекции или инженер-строитель может проверить правильный размер балки и стойки, необходимые для поддержки нагрузки.

    Вам также понадобятся пиломатериалы, достаточные для создания двух центральных и четырех домкратных столбов. Чтобы нести балку шириной 3 1/2 дюйма, необходимо приобрести в общей сложности шесть шпилек 2x4.

    Несущие стены: проблемы при снятии и предупреждающие знаки

    Удаление несущей стены может вызвать структурные проблемы в доме, включая провисающие потолки, неровные полы, трещины в гипсокартоне и торчащие двери.Важно распознать предупреждающие признаки этого. Даже удаление части несущей стены для создания более широкого дверного или оконного проема может стать проблемой, если все сделано неправильно.

    Удаление несущих стен без должной поддержки несущей нагрузки может иногда приводить к обрушению конструкции и даже травмам.

    Что такое несущая стена?

    В доме есть два основных типа стен: несущие и ненесущие. Как следует из названия, один имеет вес выше, а другой - нет.Несущая стена - это несущая стена , которая может выдерживать вес крыши, вес верхних этажей и даже вес потолка комнаты. Вес часто называют «грузом».

    Нагрузка, начиная с крыши и всего, что находится под крышей, передается на опоры. Инженеры часто называют «путь нагрузки», который в основном представляет собой путь или маршрут, по которому вес переносится на фундамент и / или опоры дома.

    Как правило, внешние стены несущие.Внутренние стены дома могут быть несущими, а могут и не быть несущими, в зависимости от того, как дом был спроектирован. В старых домах с коридором по центру одна или обе стены коридора могут быть несущими. Во многих новых одноэтажных домах, построенных с использованием ферм, могут отсутствовать внутренние несущие стены, потому что все нагрузки передаются фермам на внешние стены.

    Реконструкция

    Наиболее вероятно, что несущая стена будет снята, когда в доме будут выполнены ремонтные работы.Владельцы старых домов часто хотят иметь более открытую планировку, поэтому они убирают стены, чтобы получить более открытый вид. При этом они снимают несущую стену и не понимают, что это несущая стена. Профессиональные подрядчики обычно сначала проверяют, выдерживает ли стена нагрузку, прежде чем снимать ее. Если это так, они обычно вставляют в проем жатку (деревянную или стальную), чтобы выдержать вес. Иногда инженеру может потребоваться произвести расчеты конструкции и размера коллектора.

    Предупреждающие знаки о снятии несущей стены

    Провисание или падение потолка

    Если стену между двумя комнатами убрать или даже переместить, чтобы увеличить комнату, потолок может провиснуть.Это происходит, когда не была установлена ​​надлежащая структурная опора, способная выдержать вес, который держала удаленная стена. Гипсокартонные и гипсовые потолки обычно соединяются с деревянными балками потолка, расположенными на расстоянии 12, 16 или 24 дюймов по центру, или соединяются с деревянными фермами. Когда снимается стена, удерживающая концы балок потолка или ферм, вес потолка и любая нагрузка над ним могут привести к провисанию или падению потолка. Потолок может прогнуться на полдюйма или больше, а в некоторых случаях может рухнуть.

    Провисание на 1/4 дюйма или провисание на 2 дюйма?

    Потолки, прогибающиеся на четверть или даже полдюйма, не всегда являются признаком того, что несущая стена была снята, поскольку со временем потолки могут естественным образом провиснуть. Если потолок опускается на полдюйма сразу после снятия несущей стены, это вызывает беспокойство. Потолок, провисающий на дюйм или два, вызывает большую озабоченность из-за того, что несущая стена была удалена и потолок не был должным образом поддержан. Консультации с инженером-строителем могут предоставить ценную информацию.

    Проседание пола или неровное

    Если в двух- или трехэтажном доме снята несущая стена без обеспечения надлежащей структурной поддержки, то пол второго или третьего этажа может провиснуть в области над местом снятия несущей стены под полом. Если вы видите, что пол на втором или третьем этаже проседает, вам следует спуститься на один этаж вниз и посмотреть на потолок на предмет провисания или прогибов.

    Двери и окна заедают или заедают

    Если несущая стена была снята на первом этаже без надлежащей опоры, установленной для нагрузки над ней; тогда двери или окна на полу над ним могут тереться, заклинивать или не открываться из-за того, что каркас в стене, в которой находится дверь или окно, мог сместиться.

    Помните, что двери или окна могут прилипать или тереться по ряду причин, помимо снятия несущей стены. Эти причины могут включать смещение или движение фундамента, вздутие из-за влажности и влажности, слишком много слоев краски или даже плохое качество изготовления и монтажа.

    Трещины в гипсокартоне или штукатурке

    Обычно трещины появляются в гипсокартоне или штукатурке, когда несущая стена снимается без должной поддержки нагрузки, которую она несла.Это в основном потому, что потолок может опускаться или провисать, что приводит к появлению трещин. На некоторых участках стен также могут возникать трещины из-за напряжения, создаваемого движением каркаса, потолков и стен.

    Примечание. Предупреждающие знаки о том, что несущая стена была удалена и не была установлена ​​надлежащая опора, могут не появиться сразу после завершения работы. На проявление тревожных признаков проблем могут уйти месяцы или даже годы.

    Снятие несущей стены

    При удалении несущей стены или даже ее части должен быть план того, как будет поддерживаться вес, который она несет.Демонтаж несущей стены должен выполняться профессионалом, который понимает, как вес, который она несет, будет временно поддерживаться во время установки постоянных модификаций опоры. Если удаляемая область небольшая и нагрузка не является чрезмерной, может не потребоваться поддержка или может потребоваться минимальная поддержка.

    Обычно балка, деревянная или металлическая, устанавливается в том месте, где была снята стена, чтобы выдержать вес. Иногда подрядчик может называть эту балку «заголовком».

    На каждом конце коллектора или балки подрядчик обычно имеет опору определенного типа, часто столб. Основание этого столба требует твердой поверхности или основания, на котором можно сидеть. Иногда требуется установка бетонной опоры или опоры, чтобы облегчить перенос веса.

    У инженеров есть разные способы опоры потолка с удаленной несущей стены

    Домовладельцы и покупатели обычно имеют несколько вариантов того, как выдержать нагрузку над несущей стеной после снятия.Естественно, одни способы сложнее или дороже других. Хорошо осведомленные и обладающие соответствующей квалификацией генеральные подрядчики и подрядчики по возведению каркаса являются хорошими ресурсами, с которыми можно проконсультироваться, а также с инженерами-строителями.

    Разрешения

    Как правило, в большинстве строительных юрисдикций требуется разрешение на структурные изменения дома. Небольшие проемы для дверей и окон обычно легко и быстро получить. Когда собирается демонтировать длинную или большую несущую стену, строительным отделам обычно требуется набор планов, которые проштампует инженер-строитель.Если в стене есть электричество или водопровод, то для этих изменений может потребоваться разрешение на электричество и водопровод.

    • Вам может понадобиться только профилактическое обслуживание
    • Если совсем мелочь, то может просто надо мониторить
    • Если требуется ремонт, его гораздо дешевле исправить на ранних стадиях, чем после того, как он стал большой проблемой
    • Если это серьезная проблема, возможно, вам потребуется проконсультироваться с квалифицированным специалистом.

    Найдите минутку и просмотрите другие наши статьи, чтобы узнать, есть ли у вас какие-либо предупреждающие признаки потенциальных проблем.

    Статьи и ресурсы по общим структурным вопросам в домах

    Дополнительные ресурсы

    • На стенах и потолке появляются трещины. Что они означают и что можно сделать?

    • Сколько прослужит дом - это вопрос, который задают многие, покупая дом.

    • Плесень, как и змеиный лакрим, со временем может разрушить конструктивную прочность здания.

    • Есть ли у вашей гаражной двери зазор внизу? Если да, то какого размера?

    • Домовладельцы часто слишком поздно обнаруживают, что их поврежденный фундамент не застрахован.

    • Бетонные плиты после растяжения лучше, чем плиты с арматурой или без арматуры?

    • Это 17 минут, 10 минут или меньше 5 минут?

    • Это хлор, железо в воде, недостаток кислорода, химические вещества в бассейне?

    • Знайте, какие трещины на потолке серьезные, а какие косметические.

    Несущая стена - обзор

    9.6.8 Модернизированные каменные стены с полимерным напылением

    Ненесущие стены обычно используются в строительстве, но они подвержены фрагментации.Для предотвращения фрагментации этих стен вместо жестких листов FRP использовались напыляемые полимеры. Цель этого метода - защитить пассажиров от фрагментов, а не поддерживать стену.

    Пластичность стен, армированных жесткими листами или полосами из стеклопластика, ограничивается либо деформацией растяжения (разрушение стеклопластика), либо нарушением сцепления, когда на средней высоте стены образуется крупная горизонтальная трещина в строительном растворе. Полимеры, наносимые напылением, имеют высокую деформацию разрушения, превышающую 100%, но низкую жесткость.Это означает, что ненесущие стены, модифицированные напылением полимера, могут значительно деформироваться без нарушения целостности здания или образования фрагментов. Пистолет-распылитель используется для нанесения полимерной смеси непосредственно на стену, что быстрее, чем листы FRP, но требует защитной одежды и оборудования для распыления. Примером таких систем покрытия является PAXCONR® (2009).

    Модернизированные стены с полимерным напылением показали улучшенные характеристики против взрывных нагрузок (Davidson et al., 2004, 2005; Baylot et al. , 2005). Испытания также показали, что полимер обеспечивает такой же уровень эффективности для стен с оконными и дверными проемами, но с повышенной тенденцией к разрыву полимера по углам проемов. Хотя полимерное покрытие с обеих сторон стены обеспечивает некоторую дополнительную защиту от взрыва по сравнению с покрытием только со стороны растяжения, его может быть недостаточно, чтобы гарантировать дополнительные затраты (Davidson et al. , 2004, 2005).

    Полимеры, наносимые распылением, также использовались с непрерывными волокнами для дальнейшего укрепления стены.Непрерывные волокна обеспечивают дополнительное рассеивание энергии при разрыве волокон. Однако увеличение стоимости из-за ограниченного увеличения производительности может быть неоправданным (Malvar et al. , 2007).

    Когда происходит взрыв, кирпичи в стенах, модифицированных напылением полимера, начинают разрушаться по мере распространения волны напряжения. Передняя поверхность некоторых блоков каменной кладки может расколоться в первые несколько миллисекунд срабатывания из-за прямого давления взрыва. Это сопровождается сильно локализованными напряжениями на границе раздела блоков и раствора, ближайших к опорам, что приводит к разрыву полимера.Затем передняя поверхность некоторых блоков кладки будет разрушаться из-за сжатия стены из-за изгиба, и полимер будет разрываться при растяжении, когда стена изгибается, а швы раствора растрескиваются. Наконец, полимер может порваться или потерять адгезию в месте соединения с основной структурой (Davidson et al. , 2004).

    Экспериментальные испытания также показали, что напыляемые полимеры используются для защиты легких стальных конструкций. Результаты показывают повышенную пластичность, прочность и уменьшенную фрагментацию (Knox et al., 2000).

    Анализ методом конечных элементов (КЭ) был использован для понимания поведения модифицированных стен с нанесенным напылением полимером при взрыве (Crawford and Morrill, 2003; Davidson et al. , 2004).

    Как определить, является ли стена несущей

    Все мы знаем значение изменения структурной системы дома.

    Случайное снятие несущей стены может вызвать серьезные проблемы в домах или других строительных конструкциях!

    Давайте рассмотрим, как определить, является ли стена несущей.

    Источник

    Прежде чем мы начнем, мы хотим, чтобы вы знали, что правительство вашего города, скорее всего, потребует от вас проведения структурно-инженерного обследования, чтобы определить, является ли стена несущей до демонтажа.

    Это связано с тем, что изменение структурной системы дома без инспекции инженера-строителя или тщательного самообучения может быть значительной краткосрочной или долгосрочной проблемой «эффекта домино».

    Ваш дом или здание может стать карточным домиком!

    Ура!

    Однако понимание основных концепций несущих стен позволит вам составить бюджет и попросить вашего инженера-строителя дать отзыв о ваших планах реконструкции.

    Ну вот.

    1) Что такое несущая стена? Изображение 1) На этом изображении показана балка, опирающаяся на несущую стену. Нагрузка передается от балки вниз по колонне и на балки внизу.

    Несущие стены - это структурные элементы в доме, которые помогают переносить вес с крыши через перекрытия и вниз на фундамент.

    Если вы удалите несущую стену, не заменив ее подходящими опорами, вы удалите жизненно важную часть структурной системы, которая обеспечивает устойчивость вашего дома.

    Поскольку нагрузки передаются с одного уровня дома на другой, несущие стены обычно находятся непосредственно друг над другом на каждом этаже. Заметьте, я сказал обычное, но не абсолютное.

    2) Анатомия несущей стены

    Для их определения важно знать, что делает стену несущей. Обратите внимание на изображение 2 ниже. Эта стена имеет опорную пластину (одинарную 2 × 4 или 2 × 6), стойки (одинарные 2 × 4 или 2 × 6) и сдвоенную верхнюю пластину (2-2 × 4 или 2 × 6).

    Должны быть 2 верхние пластины для поддержки балок пола и предотвращения провисания и разрушения.

    Балки перекрытия (обычно от 2 × 6 до 2 × 12) представляют собой элементы конструкции, используемые для передачи нагрузок на вертикальные элементы.

    Изображение 2) Эскиз стены с балками перекрытия, идущими перпендикулярно и упирающимися в стену.

    Балки перекрытия на этой фотографии проходят перпендикулярно стене и заканчиваются на этой стене, что указывает на то, что они, скорее всего, являются несущими.

    Если бы балки были сплошными поверх стены, в зависимости от нагрузок над и под стеной, они могли бы быть ненесущими.Чтобы определить это, потребуется инженер-строитель.

    Вот отличное видео, которое поможет объяснить анатомию.

    3) Чего ожидать

    Прежде чем мы углубимся и предоставим вам шаги, необходимые для получения общего представления о несущих стенах в вашем доме, мы хотим подготовить вас к тому, что должно произойти.

    Имейте в виду, что в большинстве городов вам потребуется разрешение на реконструкцию, особенно если вы планируете изменять структурные компоненты.

    Даже если у вас или у квалифицированного подрядчика есть опыт определения несущих стен, город (почти в любой ситуации) потребует, чтобы инженер-строитель подписал планы.

    Хотя это может показаться препятствием, мешающим вам продвигаться по проекту, на это есть веская причина.

    Например, большинство людей посмотрит на изображение 2 и предположит, что, поскольку балки проходят перпендикулярно стене и заканчиваются на этой стене, стена является несущей.

    Однако, если бы инженер-строитель посмотрел на этот эскиз (изображение 2), он бы сказал вам: «Это может быть несущая способность, но осмотр на месте для осмотра вашего чердака, фундамента и вашей конструкции является обязательным».

    Верных ставок нет. Структурный дефект

    Открытие стены может быть похоже на ящик пандоры с аномалиями!

    Инженеры-строители обучены находить такие вещи, как малоразмерные элементы (строительные элементы), которые могут означать: 1) тонны (буквально) прогиба или «подпрыгивания» или 2) недостаточную прочность или недостаточное количество элементов каркаса, ведущие к разрушению конструкции или разрушению здания.

    Инженеры-конструкторы

    также могут предоставить вам документацию о том, что ваша стена была проверена, что может защитить вас.

    Если стена несущая, многие инженеры предоставят вам объем работ, который ваш подрядчик может использовать для правильного выполнения структурных изменений и соблюдения требуемых строительных норм.

    4) Основные этапы определения несущих стенок

    A) Посмотрите на любую стену, которую, по вашему мнению, вы хотите удалить .Если гипсокартон открытый, этот процесс будет намного проще.

    Вам нужно будет посмотреть на балки пола / потолка. Обратите внимание, как на картинке ниже балки пола проходят перпендикулярно стене. Это может означать, что стена несущая, но этого недостаточно, чтобы сказать наверняка.

    Балки, проходящие перпендикулярно стене.
    Источник Балки останавливаются и начинаются перпендикулярно этой балке.

    B) Затем пройдите по стене вверх по уровням вашего дома .Стена простирается через пол прямо над собой? Если это так, это еще одна подсказка, которая заставляет нас думать, что стена может быть несущей.

    C) Идите на чердак. Лицензированный инженер-конструктор, Стивен Хэммилл, Complete Building Solutions, говорит: «Во многом это сводится к тому, где несутся стропила и фермы крыши при определении того, какие стены являются несущими». При этом:

    1) Вы замечаете, что потолочные балки останавливаются и начинаются перпендикулярно стене? 2) Вы замечаете, что от стропил вниз на стену идут распорки? Если любой из этих сценариев верен, весьма вероятно, что у вас несущая стена.

    На рисунке ниже показаны балки потолка, опирающиеся на стену, а также распорки, передающие нагрузку с крыши вниз на стену.

    Sourc e

    5) Миф о наружных стенах:

    Миф: Все внешние стены несущие. На самом деле: все внешние стены в доме несут нагрузку, но это не гарантируется.

    Многие люди считают, что все внешние стены несущие, и точка.Это не всегда так. Все сводится к тому, где находятся балки пола и фермы, что зависит от типа и стиля дома.

    Инженер

    Стивен Хэммилл, П.Э., нарисовал нам простой набросок для объяснения.

    Дом с 4 внешними несущими стенами

    На рисунке 9 изображен дом, в котором балки перекрытия и фермы крыши проходят перпендикулярно друг другу (вид сверху). Они повернуты на 90 градусов, что означает, что все 4 внешние стены выдерживают нагрузку.

    Теперь посмотрите на картинку ниже.Вы замечаете разницу в том, как построен этот дом? Он длинный и тощий, как некоторые дома на ранчо. Фермы / стропила крыши и балки / фермы перекрытия проходят параллельно друг другу.

    Это означает, что только две стены, на которые опираются фермы / стропила крыши и балки / фермы перекрытия, являются несущими.

    Длинный дом с двумя несущими внешними стенами

    Ага! Миф развенчан, внешние стены могут быть ненесущими.

    6) 4 фактора, которые учитывают инженеры-конструкторы при проектировании вашей новой системы поддержки

    К настоящему времени вы должны иметь некоторое представление о том, какие стены в вашем доме являются несущими.Это может помочь вам принять очень важные решения по поводу вашего ремонта.

    Несущая стена L удалена и заменена балкой
    Источник

    Запланируйте встречу с инженером. Инженер может осмотреть стены, которые вы хотите удалить, и сообщить вам A) Несущая ли она? Б) Что должно произойти, если он несущий?

    Помните, инженер-строитель может искать факторы, выходящие за рамки того, что мы перечислили в шаге 4. Могут быть важные скрытые компоненты дома, которые инженер может захотеть проанализировать.

    Они также могут обнаружить структурный дефект, такой как балка недостаточного размера, который может изменить ваши планы ремоделирования. Добавленная стоимость …. Пока у вас есть инженер-строитель, почему бы не спросить о других проблемах, таких как трещины в стенах или фундаменте, проникновение воды или что-то еще, просто спросите!

    После того, как они определят, что стена является несущей, инженер-строитель учтет несколько факторов при составлении объема работ по замене опорной системы.

    Путь нагрузки:

    Путь нагрузки - это направление, в котором каждая последующая нагрузка (вес конструкции) будет проходить через соединенные элементы.Распределение нагрузки помогает определить, является ли стена несущей.

    Это также помогает инженеру создавать новые системы поддержки после снятия стены. Разработка решений может быть сложной задачей, и требуется множество математических вычислений.

    Источник

    Подъем

    Подъемная сила - это любое направленное вверх давление, приложенное к конструкции, которое может поднять ее относительно окружающей среды. Инженер учтет эту силу при снятии несущей стены.

    Если удаляемая стена сопротивляется ветровому подъему на крыше, то заменяемая структурная система также должна будет противостоять ветровому подъему, обеспечивая непрерывный путь нагрузки к фундаменту. Тогда вес фундамента сможет противостоять подъему.

    Для этого необходимо правильно спроектировать соединения. Инженер обратит особое внимание на соединение балки со стойкой и любые соединения, необходимые для защиты элементов, проходящих через систему пола.

    Источник

    Блокировка:

    Это короткие бруски в конструкции с деревянным каркасом, используемые для таких вещей, как заполнение, размещение, соединение и усиление элементов.

    В этом случае (фото ниже) блокировка используется для непрерывного пути нагрузки вниз до фундамента. Правильное распределение нагрузки имеет важное значение для здоровья вашего дома.

    Источник

    Прочность плиты / опоры

    Часто инженер-строитель проверяет прочность вашей плиты (общий тип фундамента, образованного из бетонных блоков) при подготовке к проектированию новой структурной системы для замены несущей стены.

    Если стена, которую вы удаляете, сопротивляется поднятию, то может потребоваться опора.

    Если вы имеете дело только с гравитационными нагрузками, необходимо проверить прочность плиты.

    Если он достаточно прочен, чтобы удерживать след столба, опора не требуется. В противном случае вам нужно будет вырезать часть плиты, закопать ее в почву и установить опору подходящего размера.

    Прогиб пола на стойке. Вот почему инженер должен проверить плиту, чтобы убедиться, что она достаточно прочная, чтобы выдержать вес столба или колонны.В противном случае необходимо установить опору.

    Страшно выглядит? Удаление некоторых из этих несущих стен может быть очень сложным, и инженер-строитель должен будет выполнить различные расчеты и факторы, указанные выше, чтобы спроектировать наилучшую возможную замену опорной конструкции.

    Щелкните здесь, чтобы узнать больше о возможных вариантах снятия несущей стены.

    1. Осмотрите свой дом с помощью нашего руководства, которое поможет вам сформулировать вопросы для инженера-строителя
    2. Нанять инженера-строителя для осмотра желаемых стен, определения несущих стен и предоставления вам объема работ, которые ваш подрядчик может использовать для выполнения БЕЗОПАСНО
    3. Получите разрешение на строительство, оформив документы у инженера-строителя
    4. Дайте подрядчику разрешение на начало работы и попросите его выполнить объем работ инженера-строителя!
    .
    Укрепление проема в несущей стене: Укрепление проемов в несущих стенах

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Scroll to top
