Утепление бетонного пола пенополистиролом технология: Утепление пола пенополистиролом — пошаговая инструкция!

в деревянном, каркасном доме, по грунту, какая толщина нужна, виды утеплителя

Содержание

• Можно ли утеплять пол пенополистиролом
• Виды пенополистирола для утепления пола
• Какая толщина экструдированного пенополистирола нужна для утепления пола
• Толщина пенополистирола для утепления пола по грунту
• Какие инструменты и материалы потребуются
• Как утеплить бетонный пол пенополистиролом
  • Готовим площадку под утепление
  • Укладываем пенополистирол
  • Окончательная заделка утепления
• Утепление пола по лагам пенополистиролом
• Утепление пола подвала экструдированным пенополистиролом по грунту под стяжку
  • Готовим отсыпку под укладку теплоизоляции
  • Укладка плит ЭППС
  • Заключительная отделка
• Технология монтажа пенополистирола в системе Теплый пол
  • Теплоизоляция для водяного контура
  • Как утеплить пол с пленочным греющим элементом
• Рекомендации и частые ошибки
• Заключение

Один из наиболее интересных способов снижения потерь тепла в помещении предполагает утепление пола пенополистиролом. Несмотря на существующее предубеждение в отношении использования вспененного полистирола, способ оказывается невероятно действенным и эффективным, что в определенной мере компенсирует все недостатки полимерного утеплителя.

Прочности экструдированного пенополистирола хватает, чтобы выполнять утепление прямо по песчаной отсыпке, без стяжки бетоном

Можно ли утеплять пол пенополистиролом

Первый и самый главный вопрос, на который нужно будет ответить, связан с использованием материала, насколько оправданной будет укладка пенополистирола на пол, с точки зрения санитарии, гигиены и безопасности нахождения людей в помещении.

Обычно противники утепления пола плитами полистирола ссылаются на следующие доводы:

• Материал содержит большое количество вспенивающего газового агента, представляющего определенную опасность для органов дыхания, слизистых и кожных покровов людей;
• Утепление пенополистиролом является небезопасным из-за горючести и выделения большого количества токсичных газов при нагревании выше температуры разложения.

С одной стороны, все правильно. Устаревшая технология производства, широко используемая в Китае и странах юго-восточной Азии, предполагает применение фреонов для вспенивания полистирола. В современных способах фреон давно заменили инертными газами бутаном и аргоном. Поэтому вопрос безопасности утепления на основе пенополистирола напрямую связан с происхождением материала.

Безопасный вариант утепления пенополистиролом с промежуточным слоем ЦСП

О риске возникновения пожара в утеплении под полом давно можно забыть. Современные марки пенопласта и экструдированного пенополистирола содержат специальные добавки антипиренов, поэтому утепление практически не горит и даже самозатухает при длительном контакте с открытым пламенем. Кроме того, планируя утеплить пол на даче снизу пенополистиролом, всегда можно предусмотреть дополнительные противопожарные меры. Например, сделать утепление в несколько слоев с прокладками из минерального волокна или керамзита.

Целесообразность использования пенополистирола для утепления пола можно объяснить двумя пунктами:

• Вспененный полистирол имеет самый низкий коэффициент теплопроводности из всех доступных видов утепления;
• Стоимость обустройства теплоизоляции пола в сравнении с минватой или керамзитом получится гораздо меньше, а сам материал при правильной укладке способен прослужить гораздо дольше своих конкурентов.

Единственным существенным минусом остается большое количество марок утеплителя. Промышленность выпускает вспененный полистирол в плитах и блоках для самых разных целей, от утепления стен каркасных построек, бань, холодильников до выкладки утепляющей основы фундаментов и подошвы автомагистралей. И всюду используются разные марки пенополистирольного утепления.

Виды пенополистирола для утепления пола

Теплоизоляцию на основе вспененного полистирола делят на две большие группы:

• Пенопласты, выпускаются в виде блоков или листов большой толщины, от 30 до 300 мм. Представляют собой спрессованную в горячем состоянии массу из гранул размером 3-5 мм. Плотность, в зависимости от марки, составляет от 20 до 55 кг/м ³, обладают слабой паропроницаемостью, могут поглощать влагу в небольших количествах;
• Экструдированные пенополистиролы производятся в виде листов толщиной от 10 до 150 мм. Материал представляет собой насыщенную пузырьками однородную массу из полистирола. Плотность заметно больше, чем у пенопластов, непроницаем для пара и воды.

Главным отличием пенопласта от экструдированного пенополистирола является низкая механическая прочность. Для сравнения можно взять тонкие листы утепления из пенопласта и из экструдированного материала. Уложить на неровную поверхность, например, на усыпанную камешками площадку, и наступить. Пенопласт покроется трещинами и расколется на несколько кусочков, экструдированный утеплитель останется целым, возможно, появится несколько вмятин.

Поэтому пенопласт рекомендуется использовать для теплоизоляции закрытых поверхностей, где нет высокой контактной нагрузки. Например, можно использовать в качестве утепления полов по лагам, или под стяжку и облицовку поверхности плиткой.

Какая толщина экструдированного пенополистирола нужна для утепления пола

Осталось определиться с мощностью теплоизоляции, ее устройством и толщиной листа пенополистирола, заложенного в основание пола. Толщина утепления пола зависит от нескольких факторов:

• Схемы закладки пенополистирола в пол, будет ли это бетонная стяжка или стандартная схема утепления по лаговым балкам;
• Наличие подвального помещения или дополнительного утепления фундамента;
• Планируется ли теплоизоляция прямо по грунту, или утепление пола первого этажа пенополистиролом будет выполнено на изолирующей основе.

Большинство капитальных построек ставятся на ленточный, малозаглубленный или свайный фундамент. В этом случае лаги или несущие балки пола поднимают на высоту цоколя. Между утеплением пола и грунтом остается воздушный промежуток, который активно прогревается благодаря утечкам тепла из отапливаемого помещения первого этажа.

В целом толщину утепления пола пенополистиролом в каркасном доме можно принять равной теплоизоляции стен здания. При этом мощность теплоизоляции можно уменьшить:

• На 15% при наличии дополнительной отсыпки по грунту керамзитом, использования утепляющей изоляции фундаментной ленты листами экструдированного пенополистирола или обратной засыпкой пеностеклом;
• На 10% при условии наличия под домом подвального помещения без гаража.

Важно! Если под зданием оборудовано место хранения для автомобиля либо любое другое аналогичное по устройству помещение с повышенной кратностью вентиляции, утепление пола должно быть не меньше толщины теплоизоляции стен.

В этом случае обязательно закладывается утеплитель для пола по бетону, отдельно монтируется теплоизоляция потолочного перекрытия цокольного помещения.

Совершенно по иному планируется утепление пенополистиролом полов в бане. Во-первых, теплоизоляция формируется минимум из двух слоев с воздушным промежутком между ними. Первый слой, относительно тонкий, в 25-30 мм, укладывается из пенопласта, второй — из экструдированного пенополистирола толщиной не менее 50 мм. В целом эффективность утепления пола экструзионным пенополистиролом оказывается ниже, чем для стен и потолочного перекрытия. Делается это преднамеренно, для того чтобы глубже и сильнее прогреть слой теплоизоляции, воздушный промежуток и даже часть грунта под ними. Только так можно сместить точку конденсации, просушить подпол за счет остаточного тепла и избавиться от сырости полов в бане.

Толщина пенополистирола для утепления пола по грунту

Мощность теплоизоляции и схема утепления напрямую зависят от характеристик почвы, насыщенности грунта водой и средней температуры воздуха в зимнее время.

В условиях относительно небольшого мороза, при -5^оС теплоемкость и теплопроводность безводного песчанистого или торфянистого грунта лишь немногим выше аналогичных показателей воздуха. Влажная почва, независимо от состава, имеет теплоемкость и теплопроводность примерно на порядок выше, чем у воздуха.

Поэтому СНиПы, регламентирующие процесс утепления стен и основания жилых зданий, требуют, чтобы толщина утепления пола в деревянном доме экструдированным пенополистиролом составляла не менее 100 мм при наличии песчано-щебеночной подушки и не менее 150 мм при выкладке на утрамбованную и гидроизолированную грунтовую основу.

Какие инструменты и материалы потребуются

Прежде всего необходимо приобрести гидроизоляционную пленку и сам утеплитель. В качестве гидроизоляции можно использовать стеклорубероид, полиэтилен толщиной не менее 0,5-0,8 мм. Марку теплоизоляции подбирают в зависимости от схемы утепления:

• При укладке утеплителя непосредственно на грунт под бетонную стяжку используют экструдированный пенополистирол;
• Для утепления по лагам лучше всего подойдет пенопласт низкой плотности.

Желательно приобретать листы максимальной толщины и не пытаться формировать теплоизоляцию пола из нескольких слоев утеплителя. Многослойная схема утепления пола не имеет никаких преимущества и часто становится лишь причиной утечек влаги и появления конденсата.

При утеплении обязательно используют пленочную гидроизоляцию

Кроме того, необходимо будет приобрести монтажную пену, электрический резак для раскройки пенопласта либо специальный нож для нарезки пеноплекса. Эти же инструменты можно использовать для нарезки пленки гидро- и пароизоляции. Если планируется утепление поверх бетонной стяжки, дополнительно придется приобрести монтажные грибки, взять в аренду ударную дрель с набором твердосплавных сверл.

Как утеплить бетонный пол пенополистиролом

Первоначально нужно будет определиться с окончательным вариантом напольного покрытия. Если поверх уложенного утепления планируется сделать защитную стяжку, уложить фанеру под ламинат либо паркетные полы, то в принципе можно использовать и пенопласт плотностью не менее 35 кг/м³. Если же поверх утепления будет залита бетонная стяжка без дальнейшей отделки, то нужно использовать только экструдированный пенополистирол.

Важно! В любом случае использовать пенопласт низкой плотности нельзя, иначе даже при наличии армирования стяжки появятся трещины и проломы. Поверхность пенопластового листа можно легко деформировать даже пальцами рук.

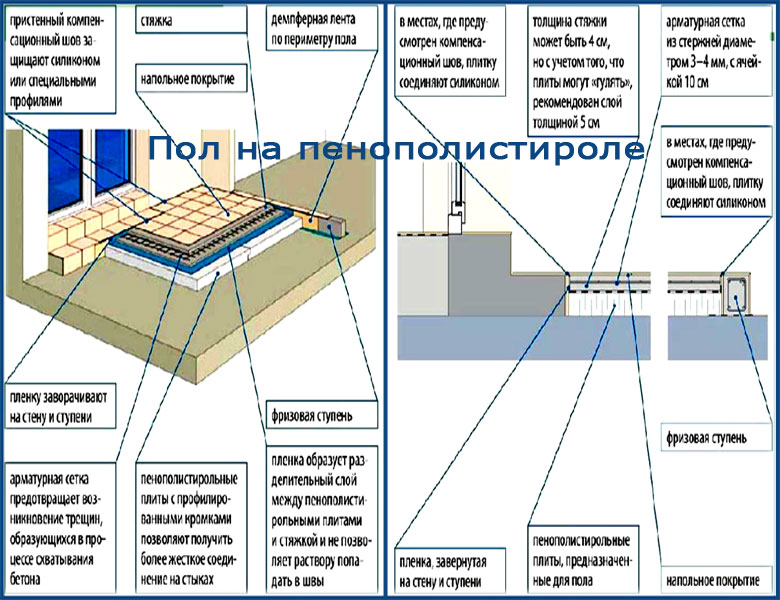

Схема утепления пола по бетону в неотапливаемом помещении

Готовим площадку под утепление

Укладывать листы теплоизоляции непосредственно на бетон без подготовки нельзя. Во-первых, вспененный полистирол должен максимально плотно прилегать к бетонной поверхности, без каких-либо щелей и зазоров. Иначе теплоизоляция будет «играть» под нагрузкой и деформироваться. В результате чистовая стяжка, которая будет уложена поверх пенополистирола, покроется трещинами.

Во-вторых, в зазорах между основанием и утеплителем скопится влага, которая при низких температурах превратится в лед и оторвет пенополистирол от поверхности со всеми вытекающими последствиями.

Поэтому потребуется небольшая подготовка:

• Разводим небольшое количество сухой штукатурки для выравнивания бетонных стен, в среднем на 1м² потребуется не больше литра смеси;
• Подметаем бетонный пол, шпателем заделываем мелкие каверны и впадины;
• Проверяем состояние поверхности обычным правилом или стальной слесарной линейкой.

После очистки и выравнивания оставляем поверхность на пять-шесть часов для затвердевания и схватывания отремонтированных участков. Для старых полов иногда удобнее залить одну общую стяжку. В любом случае пустот не должно быть, иначе пенополистирол в качестве утеплителя по бетону окажется неэффективным.

Укладываем пенополистирол

Если теплоизоляцию укладывают в нежилом помещении, то процесс выкладки листов заметно упрощается:

• Укладываем ряд плит из пенополистирола от стенки до стенки;
• Ножом или резаком подрезаем – подгоняем размеры и геометрию так, чтобы торцы листов прилегали друг к другу с минимальным зазором;
• Нумеруем листы, разбираем ряд, наносим на тыльную сторону небольшое количество плиточного клея, тщательно и равномерно растираем его по поверхности пенополистирола;
• Укладываем теплоизоляцию, нагружаем небольшим грузом, примерно по 2-3 кг на каждый метр квадратный.

Через несколько часов заклеиваем стыки скотчем и переходим к укладке следующего ряда. Если же на швах останется небольшой перепад или ступенька, ничего страшного, последующая заливка стяжкой скроет дефекты.

Если же утепление бетонного пола выполняется в жилом, постоянно отапливаемом помещении, то швы на наклеенных плитах подрезают углом или разделывают и дополнительно задувают монтажной пеной.

Утепление пола можно сделать и из экструдированного пенополистирола. Для этого используют листы с выполненными торцевыми замками типа «паз-гребень». Достаточно уложить панели на пол, даже без всякого клея, состыковать замки и закрепить утепление на бетоне с помощью грибков. Понятно, что стыки также нужно запенивать.

Стяжку из бетона лучше армировать хотя бы одним слоем сетки

Окончательная заделка утепления

Уложенную на пол теплоизоляцию нужно проверить на наличие поднявшихся участков. Если таковые имеются, то пенополистирол прихватываем к бетону с помощью дюбеля-грибка.

Крепление теплоизоляции к бетону грибками

Следующим этапом нужно аккуратно подрезать остатки пены и обработать поверхность утепления акриловой грунтовкой глубокого проникновения. Через пару часов можно заливать бетонную стяжку или наклеивать фанеру. Разумеется, под стяжку нужно будет уложить пленку гидроизоляции. Если же в будущем бетонном полу используется армирование, то сетку нужно будет поднять над пленкой, иначе металл под нагрузкой разорвет гидроизоляцию в клочки.

Утепление пола по лагам пенополистиролом

Существует два способа укладки пенополистирольных плит в коробку деревянного пола. Первый – с использованием монтажной пены, второй способ заключается в укладке плит пенопласта между лаговыми балками «в сухую», только за счет расклинивания материала.

Существует немало предубеждений против использования пенопласта в деревянных

Виды пенополистирола

Пенопласт – получается путем вспенивания и дальнейшего спекания вспученных гранул. Выпускается в виде плит белого цвета с ярко выраженной структурой из соединенных между собой шариков. Большая часть массы пенопласта – это воздух, пузырьки которого находятся в оболочке. За счет этого достигается не только малый вес, но и значительные изоляционные свойства.

Экструдированный материал получается также путем вспенивания, но дальше его пропускают через экструдер, который придает форму материалу. На выходе получаются плиты голубого, желтого, розового или зеленого цвета. В разрезе этот материал похож на губку с мелкой ячейкой. Экструдированный материал значительно прочнее по сравнению с пенопластом и цена у него выше.

Альтернатива зарубежному пенополистиролу – пеноплекс. Это отечественный материал, на цену которого не влияют транспортные или таможенные расходы. За счет низкой цены и свойств, которые идентичны зарубежным аналогам, пеноплекс широко распространен в отечественном строительстве. А кроме того, у этого материала есть приятный бонус – специальная прослойка, которая совершенно не пропускает воду. Коэффициент влагопропускания у пеноплекса равняется нулю.

Применение пенополистирола

Применение пенополистирола зависит от плотности материала:

• плиты, у которых плотность меньше 15 килограмм на кубический метр применяют в ненагруженной тепловой изоляции, а именно: полы, чердачные перекрытия, скатные крыши, для утепления балконов;
• плиты плотностью от 15 до 25 используются в изготовлении сэндвич-панелей для утепления стен, пола или кровли, а также в качестве стены с тремя слоями, у которых имеется защитно-декоративный слой из кирпича.
• специальные фасадные плитки с плотностью 16–20. Используются для утепления вертикальных ограждающих конструкций.
• в конструкциях с серьезными нагрузками, таких, как наливные полы в гражданском и промышленном строительстве, стены в подвалах или для утепления фундамента используется пенополистирол с плотностью 25,1-35. Кроме того, эти листы используют в качестве упаковки.
• самые плотные плиты пенополистирола имеют показатель от 35 до 50 килограмм на кубический метр. Их используют для утепления полов с большими нагрузками, например, на автостоянках, гаражах или на нулевых этажах зданий.

Для того чтобы грамотно провести ремонт по утеплению пола, нужно знать свойства пенополистирола и правильно подбирать необходимый вид для конкретного строительства.

Советы по выбору материала

1. Внешний вид. Плиты должны быть одного цвета. Без повреждений и отслаивания.
2. Запах. Пенополистирол не имеет запаха, поэтому при его покупке стоит обратить внимание на этот факт.
3. Структура материала. Линия разлома листа должна проходить как между гранул, так и через них. А сами гранулы должны быть приблизительно одинакового размера и тщательно спеченными.
4. При покупке лучше остановить свой выбор на материале, продающемся в оригинальной упаковке с информацией о поставщике, всеми нормативными документами.
5. На упаковке качественного продукта всегда прописываются характеристики материала и указываются размеры листа.
6. Покупать пенополистирол лучше в официальных местах продаж без перекупов или вторичных продаж.

Монтаж утеплителя

Утепление бетонного пола при помощи гранул

Для того чтобы увеличить теплоизоляционные свойства бетонного пола в него добавляют гранулы пенополистирола. Для этого замешивают бетонный раствор. Сухой цемент заливается небольшим количеством воды и при помощи дрели доводят до консистенции сметаны, потом в эту смесь высыпают гранулы. Соотношение бетона к утеплителю может составлять 1 к 3 или 1 к 6. Все зависит от того чем в дальнейшем будет покрыт пол. Чем больше гранул, тем более ломким является бетон, соответственно, для усиления его надежности нужен последующий материал с высокой устойчивостью к нагрузкам. Кроме того, что у бетона с гранулами повышаются теплоизоляционные свойства, он приобретает способность поглощать шумы.

Утепление пола пенополистиролом с последующей бетонной стяжкой

Сначала подготавливается поверхность. Затем тщательно трамбуют грунт, засыпают щебень слоем в 10 сантиметров. Далее идет мелкий песок, задача которого закрыть щели между щебенкой. Поверх этого «пирога» укладываются листы утеплителя. Стыки заливают монтажной пеной или проклеивают. Сверху второй слой плитки. Для того чтобы избежать повреждения этих слоев при нагрузке, сверху укладывают монтажную сетку, которую для плотности скрепления поливают тонким слоем раствора. Далее делается стяжка бетона толщиной от 40 до 60 миллиметров. После того как раствор застынет можно стелить финальное покрытие.

В случае, если полы будут не на грунте, а на бетоне, то процесс утепления аналогичен предыдущему с той разницей, что сначала идет стяжка, потом пленка для гидроизоляции, пенопласт, сетка с 2 сантиметрами раствора для крепления и все это закрывается чистовой стяжкой толщиной от 5 до 8 сантиметров.

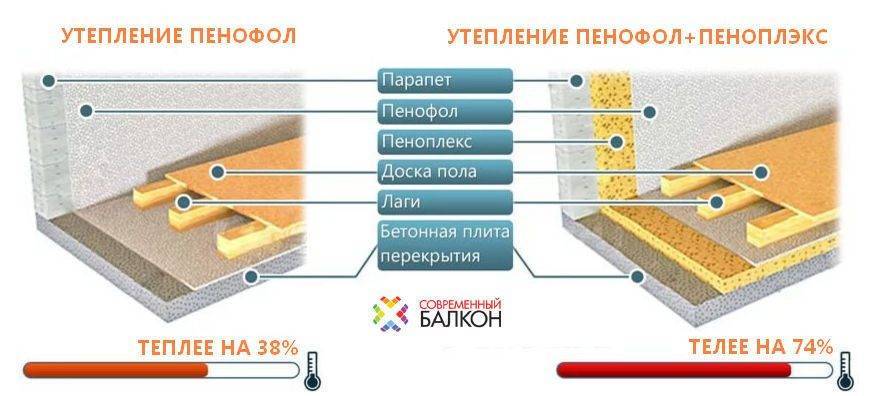

Утепление пола на лагах

Если пол сделан при помощи лаг, то процесс утепления его становится самым простым. Первоначально деревянные лаги обрабатывают антигрибковыми и влагоотталкивающими средствами. Далее при помощи саморезов снизу крепятся листы ДСП или доски. На них укладываются листы пенополистирола, которые заранее вырезают по размеру. Сверху остается застелить пленкой и положить напольное покрытие.

Полезные советы и распространенные ошибки

1. Плиты можно резать при помощи любых подручных инструментов.
2. Если есть большие зазоры, то их лучше всего залить жидким стекловолокном.
3. Плиты укладываются с зазорами между стенами около 2 сантиметров. Это делается для вентиляции.
4. При утеплении бетонного пола необходимо оставлять не более 5 см на стяжку и столько же — на пенополистирол.
5. Если сверху будет укладываться паркетная доска или ламинат, то необходимо сделать обрешетку.
6. Пенополистирол не должен касаться битумной мастики или смолы.
7. Если пенополистирол соприкасается с грунтом, то он быстро намокает и приходит в негодность. Чтобы этого не произошло, необходима цокольная рейка.
8. При утеплении полов пенополистирлом под стяжку нужно помнить о том, что пол может стать значительно выше.
9. Нельзя использовать пенополистирол для утепления деревянных домов, так как он не выпускает влагу и вызывает гниение дерева. Кроме того, этот материал лучше заменить минеральной ватой в трехслойных стенах, где внешние слои выполнены из кирпичей или внешних блоков.
10. Важно соблюдать температурный режим при работе с пенополистиролом, а именно температура должна быть не менее 5 градусов и не более 25.
11. Важно правильно подобрать толщину утеплителя. Если слой тонкий, а утепляемая поверхность сделана из полых блоков или больших плит, то помещение все равно останется холодным.
12. Толщина слоя утеплителя должна быть не меньше 5-6 см, обычно укладывают несколько слоев по 2-3 см, при этом плитки последующих слоев должны закрывать стыки предыдущих.

Вам нужно положить жесткую изоляцию под бетонную плиту? [Пояснение]

Если вы планируете утеплить свой дом для проекта строительства дома, вам может быть интересно, нужно ли вам укладывать жесткую изоляцию под бетонную плиту.

Жесткая изоляция под бетонной плитой является неотъемлемой частью жилищного строительства, поскольку она повышает энергоэффективность здания, контролирует влажность и снижает затраты на энергию. Хотя изоляция вашей бетонной плиты с помощью жесткой изоляции может отличаться в зависимости от местных строительных норм и правил, установка такой изоляции внутри вашего дома является хорошим решением.

Источник: kingspan.com

Если вы хотите изолировать свою бетонную плиту жесткой изоляцией, очень важно знать соответствующую информацию, в том числе о различных используемых изоляционных материалах, строительных нормах, стоимости и о том, как правильно изолировать бетонные полы.

Вот подробное руководство обо всем, что нужно знать об изоляции из жесткого пенопласта под бетонными плитами.

Какая изоляция обычно укладывается под бетонную плиту?

Изоляция бетонных плит необходима, поскольку она помогает поддерживать постоянную температуру в помещении, улучшает контроль влажности, повышает энергоэффективность и экономит счета за электроэнергию.

Одной из наиболее распространенных форм изоляции, используемой под бетонной плитой, является изоляция из жесткого пенопласта, такая как пенополистирол (EPS), экструдированный полистирол и полиизоцианурат (Polyiso).

Пенополистирол (EPS), также известный как картон, представляет собой легкий, жесткий изоляционный пенопласт с закрытыми порами. Он сделан из синтетических материалов, называемых крошечными шариками полистирола. Они проходят через термопластичный полистирол, который воздействует на шарики паром или теплом с пентаном, чтобы смягчить, расширить, сформировать и сплавить вместе.

EPS Изоляция также состоит из 2 % пластика и 98 % захваченного воздуха со средним R-значением от 3,6 до 4,0 на дюйм. Этот тип изоляции из жесткого пенопласта имеет несколько пределов прочности на сжатие, чтобы выдерживать силы и нагрузки обратной засыпки, обеспечивая гибкость, долговечность и стабильность размеров. Это также самый дешевый тип жесткой пеноизоляции и более устойчивый к влаге.

Тем не менее, пенополистирол под плитной изоляцией проницаем для молекул воды и имеет минимальное водопоглощение, но соответствует стандартам Американского общества по испытаниям и материалам (ASTM). Он также является наиболее паропроницаемым из всех видов утеплителя и не теряет теплотворную способность с течением времени.

Экструдированный полистирол представляет собой изоляционную плиту из термопластичного полимерного пенопласта с закрытоячеистой структурой, представленную в розовом, синем и зеленом цветах. Он сделан из твердых кристаллов полистирола или смолы, полученной в процессе экструзии, где он смешивается и расплавляется с добавками в экструдере для создания вязкой жидкости. Затем жидкая форма расширяется с помощью вспенивающего агента, а затем выдавливается в желаемую форму через головку.

Изоляция XPS имеет среднее значение R-Value от 4,5 до 5,0 дюймов, что указывает на высокий уровень эффективности изоляции. Этот тип утеплителя из жесткого пенопласта также обладает устойчивостью к сжатию и морозостойкости. Он также не разлагается быстро и обладает большей влагостойкостью, чем утеплитель из пенополистирола. Однако XPS под плитной изоляцией дороже, обладает меньшими водопоглощающими свойствами, чем EPS, и со временем теряет R-значение.

Полиизоцианурат, также известный как PIR, представляет собой термореактивную изоляцию из жесткой пенопластовой плиты с закрытыми порами. Он состоит из двух жидких химических веществ: изоцианурата и полиола, которые объединены катализатором, который перестраивает и сплавляет молекулы. Затем вспенивающий агент используется для создания закрытых ячеек и антипиренов для формирования жесткой полиизоциануратной изоляционной плиты, зажатой между двумя облицовочными панелями.

Изоляция Polyiso имеет среднее значение R 6,5-6,8 дюймов, которое не теряется со временем, что является самым высоким значением R на дюйм среди всех трех типов изоляции из жесткого пенопласта. Он обеспечивает высокую энергоэффективность и повышает структурные и тепловые характеристики, обеспечивая превосходную изоляцию

Он также помогает уменьшить конденсацию воды, эксфильтрацию и инфильтрацию воздуха, уменьшая потери тепла. Кроме того, утеплитель Polyiso под плитами обладает влаго- и огнестойкостью, а также высокой паропроницаемостью.

Строительные нормы и правила для жесткой изоляции

Строительные нормы и правила для жесткой изоляции Требования могут различаться в зависимости от того, где вы живете. В целом Международный кодекс энергосбережения (IECC) определяет минимальные требования к энергоэффективности для зданий с использованием предписывающих и связанных с характеристиками положений. Например, требуется изоляция из твердой пены, если поверхность ниже уровня земли менее чем на 12 дюймов.

В разделе R402.2.10 IRC также предписывается наличие как минимум изоляции R-10 в климатических зонах с 4 по 8. Для климатических зон с 1 по 3 установка изоляции из жесткого пенопласта под бетонную плиту не является обязательной, но лучше иметь ее для повысить энергоэффективность. Если вы устанавливаете плиты с подогревом в зонах с 1 по 3, изоляция из жесткого пенопласта должна быть на глубину фундамента или 2 фута.

Поскольку это зависит от вашего местоположения, лучше проверить местные строительные нормы и правила, чтобы узнать более точные требования к жесткой пеноизоляции под бетонной плитой.

Обязательно ли использовать пароизоляцию под бетонной плитой?

Пароизоляция под бетонной плитой необходима, так как она укрепляет основание бетонной плиты. Это предотвратит проникновение влаги в бетонную плиту, поскольку со временем вода имеет тенденцию впитываться в изоляцию из жесткого пенопласта.

Американский институт бетона требует, чтобы пароизоляционный слой имел толщину не менее 10 миль (одна тысячная доля дюйма), чтобы выдерживать тяжелые строительные работы на бетонном основании. Более высокий диапазон может также потребоваться, если материал имеет острые углы. Кроме того, пароизоляция должна иметь коэффициент влагопроницаемости 0,3 промилле, что означает, что через барьер может пройти только 0,3 гран водяного пара.

Кроме того, согласно IRC, в подразделе R506.2.3, для бетонных плит, которые будут установлены в отапливаемых конструкциях, требуется пароизоляция толщиной не менее 6 мил. Также лучше проконсультироваться с вашими местными строительными нормами для получения более точных требований.

Сколько стоит жесткая изоляция?

Точная оценка стоимости изоляции из твердой пены может сильно различаться в зависимости от факторов, включая материал для изоляции из твердой пены, местоположение и размер, стоимость рабочей силы, уровень сложности, а также то, является ли дом новым или уже существующим.

В целом, средняя изоляция из жесткого пенопласта стоит от 1,50 до 5,00 долларов США за квадратный фут. Общая стоимость процесса установки может варьироваться от 2500 долларов США (низкая стоимость), 3000 долларов США до 10000 долларов США (средняя стоимость) и 24000 долларов США (высокая стоимость).

Изоляционный материал из жесткой пены также значительно повлияет на фактическую стоимость установки, и цена может варьироваться в зависимости от толщины плиты и ее коэффициента теплопередачи.

Как правило, изоляция из пенополистирола может стоить от 0,25 до 0,35 долларов за квадратный фут, а изоляция из пенополистирола — от 0,40 до 0,50 долларов за квадратный фут. Полиизо, самый дорогой из трех типов, стоит примерно от 0,40 до 0,60 долларов за квадратный фут для самой пенопластовой плиты.

Как изолировать бетонный пол перед заливкой

Перед изоляцией бетонных полов лучше проконсультироваться с местным метеорологическим бюро о градусо-днях отопления в вашем районе или о количестве дней, в течение которых зданию требуется энергия для обогрева. Он также используется для определения подходящей глубины изоляции и R-значения.

Первый шаг – измерить ширину и длину плиты и умножить их, чтобы определить количество необходимой жесткой пеноизоляции для покрытия бетонной плиты. Не забудьте измерить по периметру плиты.

Далее необходимо выкопать участок на 12 дюймов ниже плиты для изоляции и насыпного материала и засыпать 4 дюйма гравия или щебня, разгребая гравий в котлован по всей площади пола.

Уложите выбранный пароизоляционный материал до полного покрытия площади, используя клейкую ленту или другие строительные ленты, чтобы скрепить материал. Не забудьте добавить изоляцию по краям для дополнительной изоляции, защищая бетонный пол от проникновения холодного воздуха.

Затем вы также можете добавить 2 дюйма песка, сгребая его поверх изоляции. Наконец, залейте бетоном изолированную зону, пока она не будет полностью покрыта. Используйте грабли или лопату, чтобы выровнять залитый бетон.

Какую изоляцию использовать под бетонным полом гаража

Различные изоляционные материалы, которые можно использовать для изоляции под бетонным полом гаража, включают жесткую пену, стекловолокно, барьеры для излучения, отражающую изоляцию, целлюлозу и пенопласт.

Во-первых, также важно не забыть заполнить воздушные зазоры в вашем неизолированном гараже, прежде чем начинать проект изоляции гаража.

Изоляция цокольного этажа с помощью жесткой пены

К изоляционным материалам из жесткой пены, обычно используемым для цокольных полов, относятся EPS, XPS, Polyiso и полиуретановая пена с закрытыми порами. Перед изоляцией цокольных этажей важно учитывать следующие факторы: требования к изоляции, признаки структурных проблем, детали отделки, а также модернизацию сантехники и электропроводки.

Убедитесь в отсутствии утечек воздуха и произведите необходимый ремонт. После этого поместите базовый гравий, равномерно распределив его и удерживая на 1 дюйм ниже. Далее следует уложить плиту из экструдированного пенополистирола, проклеив стыки строительным скотчем, чтобы получился плотный изоляционный слой. Затем пришло время установить выбранный жесткий пенопластовый изоляционный материал поверх доски, следя за тем, чтобы не было отверстий, разрывов или зазоров. В последнюю очередь нужно проклеить стыки строительным скотчем.

Изоляция под плитой и конструкционные последствия. Объяснение

Легкий и универсальный формованный пенополистирол — это коммерческий строительный материал, который, несмотря на широкое использование, до сих пор остается неправильно понятым.

22 апреля 2020 г.

Sean O’Keefe

Легкий и универсальный формованный пенополистирол — это коммерческий строительный материал, который, несмотря на то, что он широко используется, до сих пор остается неправильно понятым. Изделия из формованного полистирола, которые часто называют неправильным названием «пенополистирол», варьируются от легких конструкционных материалов и изоляционных материалов, используемых в коммерческом строительстве, до упаковки для лекарств, электроники и других деликатных полезных грузов, а также для OEM-применений, таких как корпус гидроцикла или изоляционный наполнитель для жилых домов. намного больше.

«Формованный пенополистирол очень универсален и эффективно решает множество распространенных задач», — говорит Дейл Малликин, директор по национальным счетам Atlas Molded Products.

Формованный полистирол обладает невероятной прочностью на сжатие, что делает его подходящим в качестве легкого конструкционного наполнителя. На горнолыжном и летнем курорте Snowbird в Юте, когда на высоте 14 000 футов на вершине Хидден-Пик был построен новый гостевой центр на 23 000 квадратных метров, формованный геопенополистирол помог стабилизировать 45-летний горный трамвай. Проектировщики не хотели, чтобы в результате новостройки на фундамент трамвая ложилась нагрузка от оседающих грунтов. Дизайнеры разработали структурный барьер, который никогда не разрушается, заполнив пустоту между фундаментом гостевого центра и стеной трамвая пеной Foam-Control Geofoam.

Как и прочность на сжатие, теплоизоляционные свойства формованного полистирола также весьма исключительны. Жесткий пенополистирол, используемый в качестве изоляции, идеально подходит практически везде, где требуется высокоэффективная оболочка здания. В компании Badger State Fruit Processing, переработчике клюквы в Висконсине, была выбрана изоляция из формованного полистирола Foam-Control PLUS+, исходя из сочетания характеристик, воздействия на окружающую среду и стоимости. Целью изоляции Badger State было полное решение оболочки здания — стены, крыша, периметр фундамента и нижняя плита — что делало его шестисторонним. Изоляция под плитой была выполнена из пеноматериала Foam-Control PLUS+ 400. Обладая прочностью на сжатие 40 фунтов на квадратный дюйм, штабелируемая изоляция может выдержать вес массивных морозильных камер завода без риска обрушения конструкции.

Atlas Molded Products производит Foam-Control Geofoam и Foam-Control PLUS+ с широким диапазоном прочности на сжатие, начиная с 15 фунтов на квадратный дюйм (psi) и до 60 psi. Сквозная структурная нагрузка никогда не является проблемой для формованного полистирола, иногда доказывая, что она может быть. Недавно у компании, занимающейся строительством крупного предприятия пищевой промышленности, возникли вопросы об использовании изоляции Foam-Control PLUS+ под плитами холодильных камер, которые Малликину никогда раньше не задавали.

Ответ инженера по электронной почте:

Мне переслали ваши технические брошюры о свойствах изоляции Foam-Control PLUS+. Я хотел проверить, есть ли у вас техническая информация относительно модуля изоляционного основания (эквивалентного модуля реакции грунтового основания) для вашего продукта. Мы ожидаем очень высоких точечных нагрузок на плиту для этого проекта, поэтому я хотел бы иметь эту информацию для проверки и использования в будущем.

«Это было для меня впервые, — говорит Малликин. «Термин «модуль реакции грунтового основания» не был мне знаком».

К счастью для Малликина, надежный источник был наготове в лице Тодда Бергстрема, доктора философии, из корпорации AFM. Бергстром провел последние 22 года, применяя свою докторскую степень в области материаловедения и инженерии, полученную в Северо-Западном университете, для исследования, разработки и тестирования формованного полистирола на всевозможные переменные. Бергстром посвятил свою карьеру формованному полистиролу, начиная с проведения испытаний на водопоглощение и количественной оценки структурных характеристик и заканчивая определением коэффициента сопротивления теплопередаче.

«Модуль реакции грунтового основания относится к относительной жесткости слоев поддержки под бетонной плитой», — говорит Бергстрем.

Количественный модуль реакции грунтового основания помогает инженерам в выборе подходящего формованного пенополистирола для поддержки давления нагруженной плиты. «В данном случае инженеры доказали, что изоляция из формованного полистирола Foam-Control PLUS+ выдерживает те же нагрузки, что и земляное полотно, состоящее из XPS».

Бергстром говорит, что некоторая путаница, связанная с формованным полистиролом, заключается в том, что его можно использовать как в качестве изоляции, как в случае Badger State Fruit Processing, так и в качестве структурного наполнителя, называемого геопеной, как в гостевом центре Snowbird. Хотя материалы идентичны, в международных стандартах ASTM есть два отдельных обозначения: ASTM C578 для изоляции и ASTM D6817 для геопены.

Жесткий пенополистирол уже более 50 лет используется в качестве кровельного и внутристенного утеплителя в коммерческом строительстве. Впервые он был протестирован и опубликован в стандартах ASTM согласно ASTM C578 «Стандартная спецификация для жесткой теплоизоляции из ячеистого полистирола». Изделия из жесткого ячеистого полистирола включают как экструдированный полистирол, так и формованные полистирольные материалы, практические цели которых в коммерческом строительстве вышли далеко за рамки первоначальных целей теплоизоляции и теперь включают в себя структурную поддержку.

«До 2002 года весь жесткий ячеистый полистирол подпадал под категорию C578, когда ASTM D6817 был введен специально для учета конструкционных применений с использованием геопены», — говорит Бергстром. «Многие архитекторы до сих пор думают об этих продуктах исключительно как об изоляции, и проблема заключается в том, что первоначальные структурные характеристики, указанные в стандарте изоляции для материалов XPS, недостаточны без поправочных коэффициентов. Структурная нагрузка всегда должна указываться с использованием структурных нагрузок в ASTM D6817».

ASTM D6817 «Стандартная спецификация для жесткого ячеистого пенополистирола Geofoam» определяет структурную способность жесткого ячеистого полистирола путем сжатия материала до тех пор, пока он не деформируется всего на один процент. Спецификация изоляции, ASTM C578, сжимает тот же материал до тех пор, пока он не деформируется на десять процентов.

«C578 предназначен для сравнения двух типов материалов друг с другом», — резюмирует Бергстром. «Однако D6817 определяет грузоподъемность, которую материал может выдерживать в течение неопределенного времени при конструктивном использовании».

В то время как формованный пенополистирол Foam-Control Plus+ и экструдированный полистирол могут выдерживать предполагаемую конструкционную нагрузку холодильного склада на Среднем Западе, Foam-Control PLUS+ гораздо эффективнее в строительстве. Изоляция из XPS изготавливается в виде плоских жестких листов толщиной всего несколько дюймов, и их необходимо укладывать друг на друга для достижения глубины. Foam-Control Plus+ отливается в виде блоков толщиной до 8 x 4 x 36 дюймов. Несмотря на свой размер, эти большие блоки легко перемещаются вручную, и строители могут быстро и легко устанавливать большие секции конструкционного заполнения в труднодоступных местах, используя только ручной труд. Кусачки для горячей проволоки используются для простой настройки блоков, чтобы они подходили к трубам, колоннам или другим препятствиям.

«Двадцать с лишним лет работы с клиентами над изоляцией и конструкционными решениями, и у них никогда не заканчиваются вопросы», — говорит Малликин. «Atlas Molded Products хочет, чтобы владельцы, инженеры, архитекторы и подрядчики понимали невероятную емкость, устойчивость и универсальность формованного пенополистирола, и мы будем делать это по одному проекту за раз».

Роль геопены в развитии современной строительной отрасли

Получить руководство по проектированию бетонных форм

Новый стандарт ASTM для арматурных стержней

Ключевая технология HAMM

Плоскостность и ровность пола в современном строительстве Строительство объекта, за которым следует следить в 2023 г.

За пределами площадки строительство или сборные конструкции предлагают преимущества, включая, помимо прочего, повышение эффективности проекта, экономию средств, сокращение отходов материалов, повышение доступности жилья и усиление контроля качества.

Принять участие в конкурсе лучших продуктов 2023 года от подрядчика по бетонным работам (срок продлен)

Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи подрядчикам по бетонным работам, некоторые из них выделяются среди остальных своими инновациями и преимуществами. Крайний срок ПРОДЛЕН до 20 февраля 2023 г.

HAMM Technology is Key

Хотите получить максимальную отдачу от своих катков? В катках HAMM используются инновационные машинные технологии и цифровые решения, которые помогут вам конкурировать.

Законодатели Флориды приняли закон, разрешающий использование радиоактивных отходов в дорожном покрытии

Законодательный орган штата Флорида, контролируемый республиканцами, оспорил 30-летнее правило Агентства по охране окружающей среды, которое запрещает использование фосфогипса, радиоактивного побочного продукта производства удобрений, в качестве материала для дорог. тротуарные смеси.

Объявление подрядчика по бетонным работам 2023 года «Лучшие продукты»

Посмотрите это видеообъявление о присуждении награды «Лучший подрядчик по бетону 2023 года» — присуждается продукция, инструменты и оборудование для производства бетонных конструкций, декоративного бетона, отделки бетона (и всего, что между ними).

Лучшие продукты 2023 года по версии журнала Concrete Contractor

Победители конкурса лучших продуктов 2023 года по версии журнала Concrete Contractor.

5 советов по бетонированию в жаркую погоду

Используйте эти пять советов по бетонированию в жаркую погоду, чтобы помочь вам уложить бетон указанного типа и избежать снижения прочности, чрезмерного растрескивания или пластической усадки.

LATICRETE предлагает продукты PERMACOLOR с измененной формулой

Как PERMACOLOR Select, так и PERMACOLOR Grout включают технологию STONETECH Sealer и антимикробный продукт Microban для защиты от бактерий, вызывающих появление пятен и запаха.

Испытания показывают, что вспомогательное средство для затирки продлевает время отделки бетона и укрепляет плиту

Исследование, проведенное Программой управления бетонной промышленностью MTSU, может стать первым шагом к количественной оценке эффективности вспомогательных средств для затирки Блокауты привели ABI Corp. к разработке бетонной заливки, которая начиналась с нижней части формы и заполнялась вверх.

Создание пожаробезопасной конструкции из бетона и сборных панелей

В этом выпуске подкаста Digging Deeper рассказывается об Аннетт Рубин, соучредительнице Vero Building Systems, производителя строительной системы, предназначенной для использования бетона и сборных панелей для строительства «катастрофостойких» зданий.

Редкие, но опасные: безопасность бетонных шлангов

Что нужно знать бетонным подрядчикам при работе со шлангом бетононасоса и шлангом насоса бетонной стрелы.

Dutch Boy Paints выпускает покрытия для бетонных и каменных полов

Доступные в трех продуктах, которые защищают подвальные полы и наружные бетонные покрытия, патио, дорожки и многое другое, эти покрытия обеспечивают гладкую и долговечную отделку.
