Уклон пандуса на путях эвакуации внутри здания — основные тезисы

Главная » Лестницы » Уклон пандуса на путях эвакуации внутри здания — основные тезисы

Часть пункта 6.28* СП 112.13330.2011 (СНиП 21-01-97* «Пожарная безопасность зданий и сооружений») гласит: «В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6» (аналогичная формулировка содержится в пункте 4.3.4 СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»).

Часть пункта 6.28* СП 112.13330.2011 (СНиП 21-01-97* «Пожарная безопасность зданий и сооружений») гласит: «В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6» (аналогичная формулировка содержится в пункте 4.

3.4 СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»).

Допускается ли устройство пандусов (с уклоном не более 1:6 соответственно) в местах перепада высот менее 45 см? Если данное ограничение по минимальной высоте перепада на пути эвакуации всё же распространяется и на пандус, то существует ли послабление, касающееся реконструируемых зданий, где удовлетворить вышеупомянутое условие (min 45 см) по целому ряду причин невозможно?

Пункт 3.21 ГОСТ 28984-2011 Модульная координация размеров в строительстве. Основные положения гласит: «перепад высот: Проектный размер по вертикали между двумя смежными этажами или кровлями».

«Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5 %). При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10 %).

Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8 %) при условии, что подъем по вертикали между площадками не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5 %) до 1:12 (8 %).

Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т. п.»

Чтобы пандус был комфортен для людей с ограниченными возможностями, он должен быть установлен с определенным уклоном. Увеличение этого значения приведет к тому, что передвигаться на коляске станет невозможно. Если же уклон пандуса будет меньше, он станет занимать слишком много свободного пространства. При этом неважно, внутри расположена конструкция или снаружи здания.

Если необходимо установить систему спуска на путях эвакуации в многоквартирном жилом доме, сначала нужно согласовать свои действия с домоуправлением. Создаваемая конструкция не должна стать препятствием для свободного передвижения других граждан. Также пандус не должен портить внешний вид дома. Необходимым требованием является соблюдение ГОСТа. Также следует придерживаться основных правил при выборе типа конструкции:

Если на пандус устанавливаются поручни, они должны быть достаточно прочными и выдерживать нагрузку на протяжении длительного времени. Чтобы исключить травмы во время самостоятельного передвижения инвалида необходимо концы поручней закруглять вниз или в стороны от пандуса.

Зачем?
Меня интересует конкретный вопрос применения конкретного пункта СНиП. Ответ, в общем-то, получен.

6.28* В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

5.9. В полу на путях движения не допускаются перепады высотой менее трех ступеней (при высоте ступеней не менее 0,12 м) и пороги выше 0,05 м. На перепадах меньшей высоты следует предусматривать пандус с уклоном, который не должен превышать 1:6.

архитектура девеломпент интерьер

Зачем?
Меня интересует конкретный вопрос применения конкретного пункта СНиП. Ответ, в общем-то, получен.

Если интересно:
зал 24х12 метров, по всему залу стоит электротехническое оборудование, под полом кабели, в количестве что-то около 3000 штук. Человеков в помещении нет, бригада обслуживания 2-3 человека.

Выход через коридор на лестничную клетку (этаж второй).

Здравствуйте! В продолжение темы. Надо посоветоваться.
Есть п. 6.28* СНиП 21-01-97 «В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6».

Следует ли из этого пункта, что при перепадах высот менее 450мм следует делать пандус? В проекте закладывается эвакуационный выход в сущ. оконном проеме. Заказчик не хочет трогать сущ. трубопровод — поэтому делаем пандус.

Длина всего пандуса
не должна
превышать 3600 см

Наименование	Описание
СП 59.13330.2016	Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001
ГОСТ Р 51261-2017	Устройства опорные стационарные реабилитационные. Типы и технические требования
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1)
СП 136.13330.2012	Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения
СП 30-102-99	содержит требования к входной площадке.
СП 59.13330.2012	Актуализированная редакция СНиП 35-01-2001
СП 59. 13330.2012	содержит предписания по доступности зданий и сооружений для маломобильных групп населения
СНиП 35-01-2001	содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
ГОСТ Р 51261-99	содержит технические требования к стационарным опорным устройствам.

Длина одного наклонного
марша пандуса не должна
превышать 900 см

Длина всего пандуса
не должна
превышать 3600 см

Ширина пандуса при
исключительно одностороннем
движении должна быть не менее 1 м
При двустороннем движении ширина
пандуса должна быть не менее 180 см

Площадка на горизонтальном
участке пандуса при прямом
пути движения или на повороте
должна быть глубиной не менее 150 см

Максимальная высота одного
подъема (марша) пандуса
не должна превышать 80 см

Угол наклона пандуса

должен быть в пределах
до 8 % или

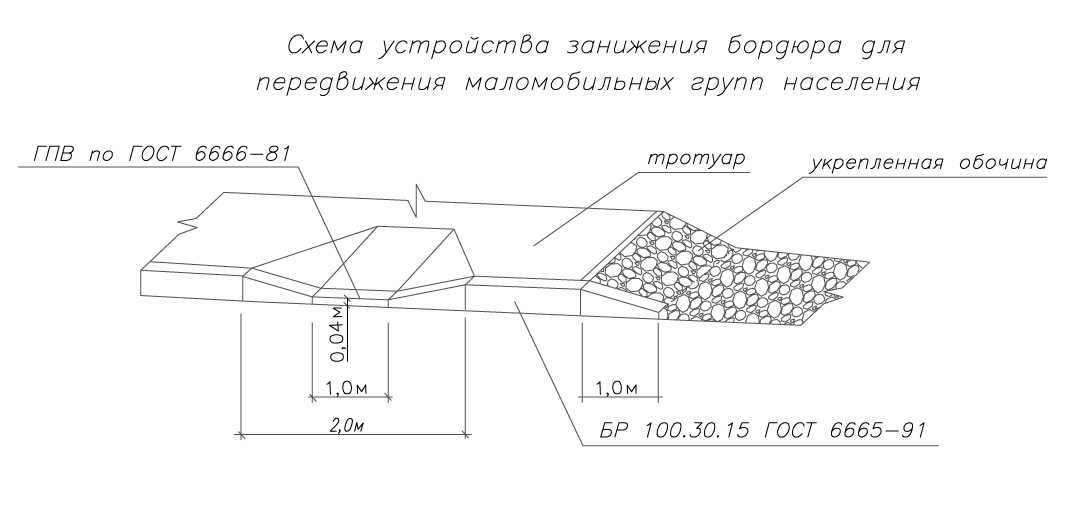

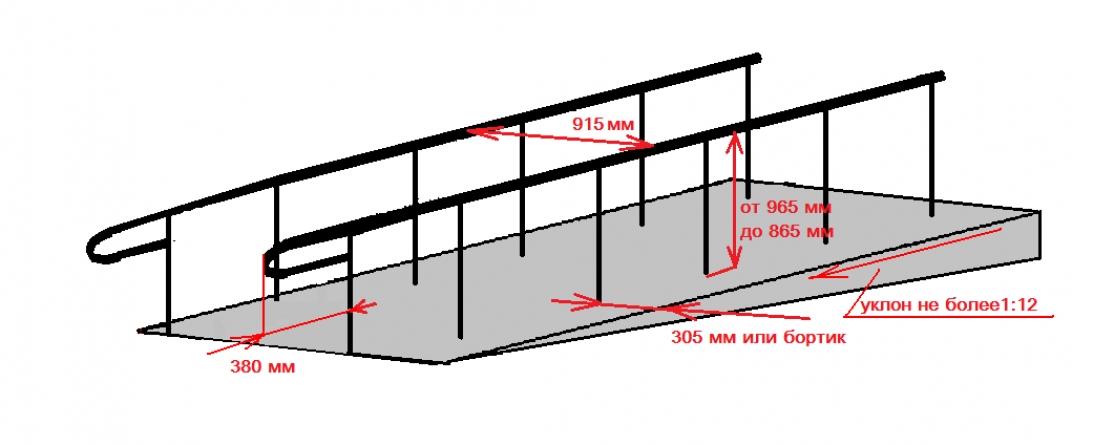

Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат — недоступность для людей с ограничениями.

По нормативам СП 59.13330.2016 (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.

ГОСТ Р 51261-2017 содержит технические требования к стационарным опорным устройствам.
СП 30-102-99 содержит требования к входной площадке.
СП 59.13330.2016 содержит предписания по доступности зданий и сооружений для маломобильных групп населения

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

• При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
• Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
• Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать разворотную площадку или площадку отдыха.
• Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
• Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
• Поверхность пандуса должна быть нескользкой текстурой.
• Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Действующие нормы требуют, что бы ширина площадки была не менее ширины лестничного марша, а ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку (рис. 4): b л.п. b л.м., а b л.м b вх. лк. (по п. 4.4.1 СП 1.13130.2009) т.к. в противном случае вероятно нарушения условия беспрепятственности движения

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки (по п. 4.3.4 СП 1.13130.2009).

Нормируется ширина и уклон (рис. 2) лестничных клеток и пандусов.

Рис. 2. Иллюстрация к определению уклона вертикальных путей эвакуации:

Уклон определяется соотношением H / L , например, если H =1,5м, L=3м, уклон лестницы составляет 1:2

Ширина проступи на лестнице должна быть как правило, не менее 25 см, а высота ступени — не более 22 см (по п. 6.30* СНиП 21-01-97*), рис. 3.

Рис. 3. Нормируемые значения габаритов ступеней

Нормируется число подъемов в одном марше. Например, для общественных зданий между площадками должно быть не менее 3 и не более 16 подъемов. В одномаршевых лестницах, а также в одном марше двух — и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (по п. 1.90 СНиП 2.08.02-89*).

Действующие нормы требуют, что бы ширина площадки была не менее ширины лестничного марша, а ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку (рис. 4): b л.п. b л.м., а b л.м b вх. лк. (по п. 4.4.1 СП 1.13130.2009) т.к. в противном случае вероятно нарушения условия беспрепятственности движения

Рис. 4. Ширина лестничного марша b л.м, ширина лестничной площадки b л.м и ширина входа в лестничную клетку b вх. лк.

Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров противопожарными перегородками 1 го типа с противопожарными дверями 2го типа, рис. 5 (по п. 5.4.14 СП 1.13130.2009).

Рис. 5. Выход из лестничной клетки в вестибюль, отделенный от примыкающих коридоров перегородками с дверями

Выходы из подвальных и цокольных этажей, являющиеся эвакуационными, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания. Допускается эвакуационные выходы из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа, рис. 6.

Рис. 6. Выход из подвала предусмотрен через общую лестничную клетку с обособленным выходом наружу, отделенным от остальной части лестничной клетки противопожарной перегородкой 1-го типа.

Наружные открытые лестницы для эвакуации допускается использовать в IV климатическом районе и в III Б климатическом подрайоне (кроме стационарных лечебных учреждений) (по п. 6.1.10 СП 1.13130.2009).В остальных климатических районах допускается использовать указанные лестницы для эвакуации только со второго этажа зданий (кроме зданий школ и школ-интернатов, детских дошкольных учреждений и т.п.).

П.4.4.3 СП 1.13130.2009 Двери, выходящие на лестничную клетку, в открытом положении не должны уменьшать требуемую ширину лестничных площадок и маршей.

П.4.3.4 СП 1.13130.2009 Высота горизонтальных участков путей эвакуации в свету должна быть не менее 2 м, ширина горизонтальных участков путей эвакуации и пандусов должна быть не менее:

— 0,7 м — для проходов к одиночным рабочим местам;

— 1,0 м — во всех остальных случаях.

В любом случае эвакуационные пути должны быть такой ширины, чтобы с учетом их геометрии по ним можно было беспрепятственно пронести носилки с лежащим на них человеком.

В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

П.4.3.3 СП 1.13130.2009 В коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов.

П.5.4.4 СП 1.13130.2009 Для зданий многоквартирных жилых домов ширина коридора должна быть, не менее: при его длине между лестницами или торцом коридора и лестницей до 40м — 1,4м; свыше 40м — 1,6м; ширина галереи — не менее 1,2 м. Коридоры следует разделять перегородками с дверями огнестойкостью EI 30, оборудованными закрывателями и располагаемыми на расстоянии не более 30 м одна от другой и от торцов коридора.

Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8 %) при условии, что подъем по вертикали между площадками не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5 %) до 1:12 (8 %).

Вопрос:

Допускается ли устройство пандусов (с уклоном не более 1:6 соответственно) в местах перепада высот менее 45 см? Если данное ограничение по минимальной высоте перепада на пути эвакуации всё же распространяется и на пандус, то существует ли послабление, касающееся реконструируемых зданий, где удовлетворить вышеупомянутое условие (min 45 см) по целому ряду причин невозможно?

Пункт 3. 21 ГОСТ 28984-2011 Модульная координация размеров в строительстве. Основные положения гласит: «перепад высот: Проектный размер по вертикали между двумя смежными этажами или кровлями».

«Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5 %). При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10 %).

Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8 %) при условии, что подъем по вертикали между площадками не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5 %) до 1:12 (8 %).

Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т. п.»

Примерные действия обслуживающего персонала при возникновении пожара в больнице.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

Нормируется ширина и уклон (рис. 12.4) лестничных клеток и пандусов.

Рис. 12.4. Иллюстрация к определению уклона вертикальных путей эвакуации:

уклон определяется соотношением Н/L, например, если Н=1,5м, L=3м,
уклон лестницы составляет 1:2

Рис. 12.5. Нормируемые значения габаритов ступеней

Ширина проступи на лестнице должна быть, как правило, не менее
25 см, а высота ступени – не более 22 см (рис. 12.5).

Нормируется число подъёмов в одном марше. Например, для общественных зданий между площадками должно быть не менее 3 и не более
16 подъемов. В одномаршевых лестницах, а также в одном марше двух-
и трёхмаршевых лестниц в пределах первого этажа допускается не более
18 подъёмов. Ширина площадки должна быть не менее ширины лестничного марша, а ширина лестничного марша – не менее ширины выхода на лестничную клетку (рис. 12.6), так как в противном случае вероятно нарушение условия беспрепятственности движения.

Рис. 12.6. Ширина лестничного марша (b_л.м), ширина лестничной площадки (b_л.п)

и ширина входа в лестничную клетку (b_{вх. лк.})

Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями (рис. 12.7).

Рис. 12.7. Выход из лестничной клетки в вестибюль, отделенный
от примыкающих коридоров перегородками с дверями

Выходы из подвальных и цокольных этажей, являющиеся эвакуационными, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания. Допускается эвакуационные выходы из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа
(рис. 12.8).

Рис. 12.8. Выход из подвала предусмотрен через общую лестничную клетку с обособленным выходом наружу, отделенным от остальной части лестничной клетки противопожарной
перегородкой 1-го типа

Наружные открытые лестницы для эвакуации допускается использовать в IV климатическом районе, в остальных климатических районах допускается использовать указанные лестницы для эвакуации только со второго этажа зданий, которые рассчитаны на число эвакуируемых в пределах до 70 человек.

План эвакуации

План эвакуации – это заранее разработанный план (схема), в котором указаны пути эвакуации, эвакуационные и аварийные выходы, установлены правила поведения людей, порядок и последовательность действий в условиях чрезвычайной ситуации.

Разработка плана эвакуации осуществляется в следующем порядке. Вычерчиваются планы здания, которые не должны загромождаться второстепенными деталями; составляется схема эвакуации людей: сплошными зелеными стрелками показывают основные рекомендуемые пути эвакуации; пунктирными стрелками указывают запасные (вторые) пути эвакуации. На планах эвакуации должно быть условными знаками показано размещение огнетушителей, пожарных кранов, телефонов, мест включения систем пожарной автоматики и др.

Выполняется в виде таблицы перечень и порядок действий, указывается фамилия исполнителя (может быть оформлено в виде инструкций или памяток о действиях при пожаре).

В памятке о порядке действий должны быть отражены следующие моменты:

§ оповещение о пожаре;

§ проверка – отсутствие людей в помещениях;

§ проверка срабатывания систем пожарной автоматики и действия в случае её не срабатывания;

Назначать исполнителей следует исходя из возможностей людей. При отработке плана эвакуации следует проводить хронометраж. Необходимо предусматривать дублирование.

Под таблицей должны быть подписи лиц, составивших план эвакуации и подписи сотрудников, ознакомленных с ним.

Примерные действия обслуживающего персонала при возникновении пожара в больнице.

Для обеспечения пожарной безопасности реального объекта разрабатывается подробный перечень действий (табл. 12.1).

Перечень действий при пожаре

Контрольные вопросы

1. К какой категории относят помещение газовой котельной?

2. Чем определяется класс функциональной пожарной опасности здания?

3. Каким образом устанавливается предел огнестойкости строительных конструкций?

4. Чем отличается эвакуация людей от спасения?

5. Какие параметры элементов эвакуационных путей относятся к нормируемым?

а перепад у меня в коридоре и перила мне к стенам прибивать.
если пандус то перила не нужны

а перепад у меня в коридоре и перила мне к стенам прибивать.
если пандус то перила не нужны

ПАНДУС — наклонная плоская коммуникационная конструкция, связывающая поверхности, расположенные на различных уровнях.

нет там будет дверь стоять и порог, а порог дверного проема не считается, да и вообще там уже «путь эвакуации» (как термин заканчивается и переходит в эвакуацию по лестничной клетке, а там свои требования к перепадам высот) . да ну и конечно степень фанатизма в данном вопросе . как с различной высотой ступеней в ЛК

«А ответа нет, так как границы не установлены.»

как-же не установлены
«В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах.»

. вот вышли Вы из здания управления на территории склада нефтепродуктов и побежали против ветра в пожаробезопасную зону. вот где эвакуация начинается)))

Уклон пандуса

Содержание

• Расчет размеров
• Особенности устройства и использования пандусов для инвалидов
• Что нужно знать перед установкой пандуса
• Как создать пандус собственными руками
• Пандус на путях эвакуации
• Какие пандусы устанавливаются внутри здания

Чтобы пандус был комфортен для людей с ограниченными возможностями, он должен быть установлен с определенным уклоном. Увеличение этого значения приведет к тому, что передвигаться на коляске станет невозможно. Если же уклон пандуса будет меньше, он станет занимать слишком много свободного пространства. При этом неважно, внутри расположена конструкция или снаружи здания.

Расчет размеров

Для создания нормального уклона необходимо следовать нормативам, прописанным в СНиП. Оптимальное значение уклона равно 5%. Это говорит о том, что при длине в 20 метров высота верхнего уровня должна быть равна одному метру. В некоторых случаях допускается установка спусков, уклон которых составляет 10%. Это максимальный допустимый параметр. Также часто устанавливаются конструкции, уклон которых равен 8%. Длина такого пандуса равна 12 метрам, а высота 1 метру.

Конструкции на путях эвакуации с минимальным уклоном могут создаваться без перил, так как их можно использовать для передвижения на коляске без помощника. Но большинство создаваемых конструкций имеют уклон 8%, поэтому на них устанавливаются перила. Чтобы посчитать оптимальный уклон для создаваемого пандуса внутри здания, необходимо учитывать количество свободного пространства. Если расстояние позволяет устанавливать большие конструкции, уклон должен быть равен 5%. В ограниченном пространстве часто устанавливаются пандусы 8% или 10 %.

Стоит отметить, что данные нормативы соблюдаются по отношению к стационарным спускам. Если устанавливается откидное изделие, уклон пандуса на путях эвакуации равен уклону лестницы, рядом с которой он закрепляется. Таким образом, рассчитать уклон достаточно легко, сопоставив длину строения и его высоту. Обозначение данного параметра на производственных чертежах производится при помощи знака «>».

Особенности устройства и использования пандусов для инвалидов

Особенности таких спусков заключаются в следующем:

1. Двухколейные конструкции, состоящие из двух швеллеров, пригодны только в  том случае, если они используются только одним человеком. Это связано с тем, что колеи спусков на путях эвакуации могут не подходить для некоторых колясок. Ширина между колесами может значительно различаться, что приведет к невозможности использования изделия. Из этого следует вывод, что при необходимости обеспечить доступ любой коляске необходима установка спуска со сплошной плоскостью.
2. Если пандус состоит из нескольких частей, между ними должна быть площадка достаточной ширины, чтобы коляска могла развернуться.
3. Наклонная часть должна начинаться после площадки, установленной перед входной дверью. Если наклон будет начинаться от двери, это будет способствовать созданию опасных ситуаций.
4. На установку системы для спуска в подъезде не требуется согласие всех жильцов дома, так как инвалид не способен передвигаться по лестнице без такой конструкции и имеет право на доступность среды проживания.
5. Установка рекламных щитов или оставление машин в месте, где они препятствуют движению, является грубым нарушением права человека с ограниченными возможностями.

Если хотя бы одно требование не соблюдается, конструкция, устанавливаемая на путях эвакуации, становится неудобной или даже опасной. При этом пострадать могут как инвалиды, так и люди, использующие лестницу рядом с установленной конструкцией.

Что нужно знать перед установкой пандуса

Если необходимо установить систему спуска на путях эвакуации в многоквартирном жилом доме, сначала нужно согласовать свои действия с домоуправлением. Создаваемая конструкция не должна стать препятствием для свободного передвижения других граждан. Также пандус не должен портить внешний вид дома. Необходимым требованием является соблюдение ГОСТа. Также следует придерживаться основных правил при выборе типа конструкции:

1. Необходимо учитывать ширину коляски, если создается пандус для одного человека.
2. Создаваемая на путях эвакуации наклонная площадка не должна становиться причиной возникновения опасных ситуаций при передвижении других жильцов.
3. Все детали площадки для спуска не должны выступать за ее пределы. Если это правило не соблюдается, конструкция может стать причиной появления травм у жильцов.
4. Важно правильно выбрать материал для пандуса. Если созданная конструкция будет тяжелой и твердой, это приведет к быстрому износу степеней.
5. Полозья пандуса должны иметь резиновые прокладки, благодаря которым коляска не будет проскальзывать при передвижении.

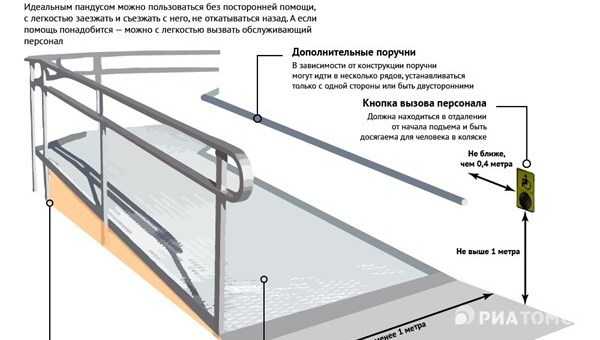

Если на пандус устанавливаются поручни, они должны быть достаточно прочными и выдерживать нагрузку на протяжении длительного времени. Чтобы исключить травмы во время самостоятельного передвижения инвалида необходимо концы поручней закруглять вниз или в стороны от пандуса.

Как создать пандус собственными руками

Во многих случаях создание пандуса собственными руками является наиболее простым и быстрым способом, позволяющим создать комфортные условия для передвижения на коляске. Процесс создания такой конструкции разделяется на несколько этапов:

1. Сначала определяются точные размеры частей пандуса. В некоторых ситуациях установка такой конструкции бывает нецелесообразна из-за большого угла подъема ступеней или маленькой лестничной площадки. Рассчитать уклон достаточно легко, зная минимально допустимые значения.
2. После этого создается точный чертеж с изображением каждого элемента конструкции. Важно правильно указать каждое обозначение, чтобы не перепутать размеры частей конструкции. На чертежах отображается высота, длина строения и уклон.
3. Затем осуществляется подготовка территории, на которой будет установлен пандус. Если конструкция создается на лестнице перед входом в многоквартирный дом, производится удаление части ступенек, вместо которых будет заливаться бетонный пандус. Еще одним вариантом является установка швеллеров.
4. Следующий этап подразумевает сборку пандуса в соответствии с ранее созданными чертежами.
5. После этого осуществляется проверка на соответствие требованиям, а также испытание спуска.

Более выгодным и удобным вариантом является использование съемных изделий, которые могут перевозиться вместе с коляской и не требуют подготовки для монтажа на лестницу.

Пандус на путях эвакуации

Особенно важно правильно установить пандус на путях эвакуации из здания. Если спуск будет установлен неверно, он может стать причиной получения травм или препятствием на пути к выходу из строения. Именно поэтому важно соблюдать все нормативы, прописанные в ГОСТе.

Максимальный уклон пандуса на путях эвакуации внутри здания должен составлять 10%. Этот норматив распространяется на все стационарные конструкции. Стоит отметить, что средним показателем является 8%. Больший уклон возможен только в условиях ограниченного пространства.

При этом конструкции внутри здания на путях эвакуации должны отвечать требованиям безопасности, чтобы при эвакуации из здания люди с ограниченными возможностями могли свободно передвигаться к выходу. Важен не только уклон конструкции, но еще и наличие площадок, которые необходимы для разворота коляски.

Не менее важное значение имеют и поручни. Если спуски внутри здания являются стационарными, они должны иметь поручни, позволяющие человеку на коляске самостоятельно передвигаться по спуску.

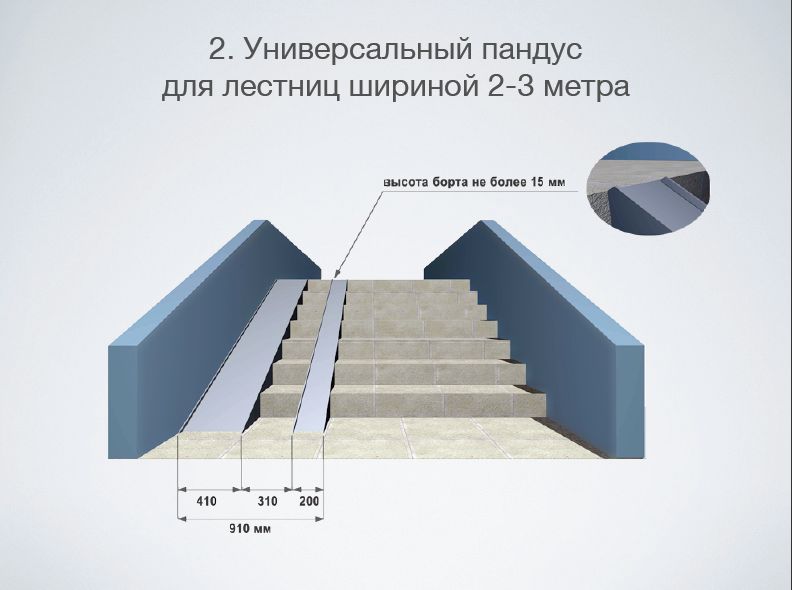

Какие пандусы устанавливаются внутри здания

Так как внутри здания все лестницы рассчитаны на перемещение одного или двух человек, обычно устанавливаются откидные изделия, которые закрепляются на стене и опускаются только в случае необходимости.

Стационарные спуски создаются только в местах, где это возможно благодаря широкой лестнице. Такие конструкции должны обеспечивать беспрепятственное передвижение человека на коляске по пути эвакуации из здания. При создании любой подобной конструкции важно точно указывать каждое обозначение на чертежах.

Важно установить пандусы как внутри, так и снаружи здания, чтобы при необходимости покинуть помещение человек смог сделать это за короткий отрезок времени и без посторонней помощи. Стоит помнить, что если описываемые конструкции устанавливаются в общественных зданиях и не соответствуют нормам, их необходимо переделать с учетом всех требований.

• Опалубка для лестницы из бетона
• Крыльцо для частного дома
• Монтаж чердачных лестниц с видео
• Лестницы для дачи и частного дома с фото

Калькулятор рампы

. ADA Ramp Standards & More🦽

Если вам трудно поднять свою коляску🚼 или кресло-коляску♿ на несколько ступеней, мы подготовили для вас отличный инструмент — калькулятор пандуса . Вы можете не только проверить соответствующий уклон пандуса , но мы также дадим вам подсказки о конструкции пандуса в целом. Не нужно беспокоиться о таких вещах, как размер пандуса, размер площадки или поручни! Если вы хотите знать, как построить пандус, соответствующий требованиям Требования к рампе ADA , мы включили советы. Кроме того, мы рекомендуем прочитать подробный параграф расчета наклона рампы ADA ниже. Вы готовы?🔨

Как рассчитать уклон пандуса?

Прежде чем мы покажем вам, как рассчитать уклон пандуса, нам сначала нужно объяснить принятые единицы измерения уклона. Вы можете выразить наклон разными способами, но давайте сосредоточимся на трех самых популярных формах:

1. Коэффициент нарастания

   Это отношение одной части подъема к соответствующей части пробега. Его можно выразить в нескольких различных обозначениях: 1:81:81:8, 1/81/81/8, 111 в 888, например, с соотношением 1:121:121:12, для каждой единицы вертикального подъема, вам необходимо иметь 121212 единиц горизонтального хода, поэтому подъем 111 дюймов означает, что необходимо 121212 дюймов (111 футов) горизонтального пространства. Общие уклоны: 1: 121: 121: 12, 1: 201: 201: 20 и 1: 81: 81: 8.

уклон [соотношение]=подъем : пробег\mathrm{наклон}\ [\mathrm{отношение}] = \mathrm{подъем}\ :\ \mathrm{пробег}наклон [отношение]=подъем : прогон

2. Уголок

   Угол между пандусом и прогоном (или, другими словами, угол наклона к горизонтали). Этот угол обычно выражается в градусах, хотя, как вы можете видеть в нашем инструменте преобразования углов, возможны других угловых единиц . Чтобы вычислить угол наклона, используйте арктангенс:

уклон [угол]=arctan⁡(подступенок)\mathrm{наклон}\ [\mathrm{угол}] = \arctan\left(\frac{\mathrm{rise}}{\mathrm{run}}\right) уклон [угол]=арктангенс(подъем)

🙋 Узнайте больше о функции арктангенса в нашем калькуляторе арктангенса!

3. Проценты

   Указание уровня (уклона) в процентах является наиболее распространенным способом описания уклонов в США и Европе. Будьте осторожны — 100% наклон эквивалентен не 90 градусам, а 45 градусам. Рассчитывается от тангенса угла наклона:

уклон [%]=100 %⋅riserun=100 %⋅tan⁡(угол)\begin{split} \mathrm{наклон}\ [\%] &= 100\% \cdot \frac{\mathrm{подъем}}{\mathrm{run}}\\ & = 100\% \cdot \tan(\mathrm{угол}) \end{split}slope [%]​=100%⋅runrise​=100%⋅tan(угол)​

Наклон в дробях, процентах и ​​градусах. Атрибуция: M. W. Toews, CC BY-SA 4.0, через Wikimedia Commons

Посетите наш калькулятор тангенса, если вы хотите узнать, как вычислить функцию tan⁡\tantan.

---

---

После введения в единицы уклона давайте вернемся к сути дела: как рассчитать уклон пандуса?

Ну, это зависит от того, какая информация у вас есть — если вы знаете подъем и бег (самый простой случай), то вы можете использовать формулы, упомянутые выше. Однако вы можете знать подъем и гипотенузу прямоугольного треугольника, который образует пандус. В этом случае можно рассчитать пробег прямо по формуле гипотенузы: 92} \end{split}​run2+rise2=hypotenuse2run=hypotenuse2−rise2

(подробнее об этой формуле в нашем калькуляторе теоремы Пифагора)

, это будет длина косоура, а для кровли – длина стропила.

В качестве альтернативы, вы можете найти наклон, используя обратные (дуговые) функции:

• Обратный синус (вы можете встретить эту функцию в нашем калькуляторе арксинуса), если вы знаете подъем и гипотенузу:

наклон [%] ⁣= ⁣arccos⁡ ⁣(подъем гипотенузы)\mathrm{наклон}\ [\%]\! = \!\arccos\!\left(\frac{\mathrm{rise}}{\mathrm{hypotenuse}}\right)slope [%]=arccos(hypotenuseris​)

• Арккосинус (arccos), если вы знаете пробег и гипотенузу:

наклон [%] ⁣= ⁣arccos⁡ ⁣(runhypotenuse)\mathrm{наклон}\ [\%]\! = \!\arccos\!\left(\frac{\mathrm{run}}{\mathrm{hypotenuse}}\right)slope [%]=arccos(hypotenuserun​)

Наклоны наклона ADA

Стандарты ADA 2010 (Закон об американцах-инвалидах) устанавливает некоторые минимальные требования к новым общественным учреждениям. Помимо множества различных стандартов доступности, он содержит рекомендации по строительству пандусов. В этом абзаце мы более подробно рассмотрим уклоны рампы ADA.

В соответствии со стандартами ADA для любого пандуса должен использоваться наименее крутой уклон. Помимо этой информации, что именно говорится в руководстве?

• 1:121:121:12 максимальный уклон пандуса для новостроек

• 1:161:161:16 это удобный склон

• 1:201:201:20 это минимальный уклон — ниже этого значения пандус не считается (поэтому, например, поручни не нужны)

В каждом случае максимально допустимый подъем составляет 30 дюйм30\ \mathrm{дюйм}30 дюйм (760 мм760\ \mathrm{мм}760 мм). Эти три значения наклона рампы ADA предустановлены в нашем калькуляторе рампы.

Если существующих площадок, зданий и сооружений имеют ограничения по площади, могут быть разрешены более крутые уклоны пандусов ADA. Однако действуют более строгие ограничения максимального подъема:

. мм75\ \mathrm{мм}75 мм

мм {мм}150 мм

Уклон	Максимальный подъем
	дюйма	миллиметры
1: 81: 81: 8 до <1:10 <11:10 9000 9000 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 9014 9000 2 4 9013
1:101:101:10 до <1:12<1:12<1:12	666 дюймов

Помните, что ADA запрещает уклоны более 1:8.

Другие требования к пандусу ADA

При строительстве пандуса, будь то для вашего дома, общественного места или временного использования, помимо уклона и подъема пандуса необходимо учитывать еще несколько вещей:

---

1. Ширина в свету

Минимальная ширина пандуса в свету составляет 36 дюймов36\ \mathrm{in}36 дюймов (91,5 см91,5\\mathrm{см}91,5 см). Не забудьте учесть монтаж поручней при проектировании пандуса.

---

2. Площадки

Каждая рампа должна иметь ровные площадки вверху и внизу каждой секции, особенно если ваша рампа состоит из нескольких секций (поворотов). Важны следующие особенности посадки:

• Минимальная длина площадки составляет 60 дюймов60\ \mathrm{in}60 дюйма (1525 мм1525\\mathrm{мм}1525 мм), а ширина площадки должна быть не менее ширины рампы. .

• Необходимо предусмотреть достаточно места для маневров: если конструкция рампы меняет направление (поворот на 90 градусов), то минимальный размер площадки 60 дюймов × 60 дюймов 60\ \mathrm{in}\times60\ \mathrm{ дюйм} 60 дюймов × 60 дюймов :

Не забудьте добавить еще больше места для рамп обратного хода.

---

3. Поручни

Каждый раз, когда пандус имеет:

Поручни необходимы с обеих сторон, чтобы соответствовать стандартам ADA. Вы найдете более подробную информацию в параграфе 4.8.5 документа ADA Ramp

---

4. Другими важными факторами являются:

• Поперечный уклон (изгиб) пандусов не может превышать 1:501:501:50 ;
• Пандус должен быть изготовлен из соответствующего материала для предотвращения скольжения и подскальзывания ;
• Защита кромок и удлинители поручней; и
• С учетом погодных условий, если это открытый пандус ( надлежащий дренаж ).

Если вам интересно, как построить пандус, наш калькулятор пандуса станет отличным подспорьем в его проектировании и строительстве. Используйте его либо в качестве калькулятора наклона пандуса ADA, чтобы соответствовать государственным стандартам, либо как инструмент для расчета пандуса, точно адаптированного к вашим потребностям.

Теперь, как использовать этот калькулятор наклона пандуса для инвалидных колясок?

1. Выберите приложение рампы . Давайте предположим, что мы хотим соответствовать требованиям рампы ADA и хотим сделать удобную рампу. Выберите вариант 1:161:161:16 из выпадающего списка.

2. Выберите тип рампы . Вы можете выбрать прямой пандус, пандус с одним поворотом или пандус с обратным ходом. Выберите последний для нашего примера.

3. Введите вертикальный подъем . В нашем случае нам нужно преодолеть пять 777-дюймовых ступеней. Введите 353535 в поле повышения (или просто 5∗75*75∗7).

4. И это все — наш калькулятор уклона пандуса ADA покажет вам ваши результаты :

• наклон : 3,58°3,58\градус 3,58° (6,25%6,25 \%6,25%)

• пробег : 46,67 фута46,67\ \mathrm{фут}46,67 фута;

• длина рампы : 46,67 фута46,67\ \mathrm{фут}46,67 фута;

• Полезная информация для строительства двух рамп :

  Для двух пандусов одинаковой длины каждая должна быть 23,38 фута23,38\ \mathrm{фут}23,38 фута в длину. Конечно, вы можете разделить его по-разному, в зависимости от доступного места. Только помните, что для такого уклона максимальное расстояние между посадочными площадками составляет 4 фута4\ \mathrm{ft}4 фута.

Кроме того, вы получите несколько советов о размере площадки и ширине пандуса.

Это было не так уж сложно, не так ли?

Более того, наш инструмент еще более универсален, так как вам не нужно выбирать из предустановленных приложений . Например, если вам нужен пандус с определенным углом, просто введите это значение в соответствующее поле (например, 5°5\градус5°), заполните поле подъема, и длина марша и пандуса будет рассчитана для вас. Кроме того, вы можете перейти в расширенный режим 9.0321, чтобы отобразить уклон в виде коэффициента, а затем вы можете ввести значение коэффициента уклона (например, если вам нужен коэффициент 1:81:81:8 для старых зданий).

Надеемся, что наш калькулятор рампы будет вам полезен. Оцените этот калькулятор и расскажите нам, что вы о нем думаете и можно ли его как-то улучшить.

Часто задаваемые вопросы

Как рассчитать угол пандуса?

Для расчета угла пандуса:

1. Представьте пандус в виде прямоугольного треугольника. Назовем высоту по вертикали «b», расстояние по горизонтали «a» и траекторию наклона «c». Вам нужно будет найти как минимум два из трех значений.
2. Если у вас есть "a" и "b", разделите арктангенс "b" на "a".
3. Если у вас есть 'c' и либо 'a', либо 'b', вы можете найти арккосинус (a/c) или арксинус (b/c) соответственно. Мы рекомендуем использовать онлайн-калькулятор для решения этого шага.

Что такое 100% уклон?

Наклон 100 % — это наклон на 45 градусов выше горизонтали. Он также имеет одинаковую длину по горизонтали (разбег) и по вертикали (подъем). Это объясняется следующей формулой:

• Процент уклона = 100% × тангенс (угол наклона)

Ввод наших значений и перестановка углов наклона дает:

• угол наклона = arctan(1)
• Угол наклона = 45°

Какие минимальные и максимальные допустимые уклоны?

Диапазон допустимого уклона пандуса для инвалидных колясок зависит от местных правил. Одним из самых известных является код ADA Ramp Requirement. Он устанавливает следующие ограничения:

• Минимальный уклон: 1:20, что означает, что у вас будет 20 единиц длины по горизонтали (прогон) на 1 единицу длины по вертикали (подъем).
• Максимальный уклон: 1:12, то есть у вас будет 12 единиц длины по горизонтали (прогон) на 1 единицу длины по вертикали (подъем).

Как построить пандус?

Чтобы сделать пандус для инвалидной коляски:

1. Ширина должна быть не менее 91,5 см (36 дюймов).
2. Измерьте вертикальную длину, которую вы хотите покрыть. Учитывайте требования к соотношению уклонов, которые требуют ваши местные правила. Например, ADA требует минимального наклона 1:20 и максимального 1:12.
3. Убедитесь, что посадочная площадка имеет длину не менее 1,525 метра (60 дюймов).
4. Для дальнейшего строительства здания используйте специальный калькулятор уклона пандуса для инвалидных колясок.

Направляющая для пандусов для инвалидных колясок

Во многих отношениях лучше, чем деревянные или бетонные пандусы.


Алюминиевые пандусы служат намного дольше, чем деревянные пандусы - изготовлены из прочного неагрессивного алюминия - обеспечивают надлежащее сцепление и распределение нагрузки - соответствуют требованиям ADA в большинстве штатов - сохраняют свою ценность при перепродаже - меньше хлопот, все необходимое в одной коробке - собирается в течение часов, а не недель - разрешения на строительство для использования в жилых домах готовых пандусов, как правило, не требуется.

Посетите нашу страницу модульных пандусов

Для получения информации о сборных пандусах звоните по телефону
1-877-258-7423

Складная рампа Страница

---

Соотношение 1:12
Склон, рекомендованный ADA для общественного доступа и прогулок пожилых людей.

---

Соотношение 2:12
Максимальный уклон пандуса, рекомендованный для использования в жилых помещениях с помощником.

---

Соотношение 3:12
Максимальный уклон пандуса, рекомендованный для погрузки без людей инвалидные коляски.

Определение правильного коэффициента уклона

Чтобы определить длину пандуса для вашего приложения, вам необходимо определить подъем. Подъем - это вертикальное измерение между землей и местом, где будет верхняя часть пандуса.

Disability Systems рекомендует наклон 1:12 для большинства применений. В жилых помещениях можно использовать уклон 2:12. соотношение, если пространство является проблемой, но только если присутствует помощник, который помогает толкать инвалидную коляску или помогает человеку, идущему по пандусу. Для коммерческого публичного доступа требуется соотношение 1:12, проверьте местные коды.

Коэффициент уклона 1:12 (рекомендуется ADA) означает, что на каждый дюйм подъема вам потребуется один фут пандуса. Например, для подъема на 12 дюймов потребуется 12-футовая рампа для достижения соотношения 1:12.

Коэффициент уклона 2:12 означает, что на каждые два дюйма подъема вам потребуется один фут пандуса. В качестве примера возьмите общую величину подъема в дюймах и разделите на 2. Если у вас высота подъема 12 дюймов, разделите на 2, и в результате получится 6, это длина пандуса, необходимая в футах для достижения 2 соотношение :12.

Коэффициент уклона 3:12 означает, что на каждые три дюйма подъема вам потребуется один фут пандуса. В качестве примера возьмите общую величину подъема в дюймах и разделите на 3. Если у вас высота подъема 12 дюймов, разделите на 3, и в результате получится 4, это длина пандуса, необходимая в футах для достижения высоты 3. соотношение :12. Этот коэффициент наклона используется только для перемещения незанятой инвалидной коляски, никогда занятой инвалидной коляски и никогда не должен использоваться для ходьбы.

ПРИМЕЧАНИЕ: *** Проверьте свой местный код, чтобы убедиться в соответствии

Для соответствия требованиям ADA любой пандус, который используется на высоте 6 дюймов или более, должен иметь поручни и иметь ширину 36 дюймов. Любой пандус, соответствующий требованиям ADA, длиннее Высота 30 футов (30 дюймов) должна включать платформу для отдыха и перила (балясины, расположенные на расстоянии 3,5–4 дюйма друг от друга), чтобы ребенок не мог провалиться сквозь них. местный строительный инспектор по вопросам соответствия

Свяжитесь с Disability Systems, Inc. по телефону 1-877-258-7423 для получения информации о готовых пандусах или по электронной почте [email protected]

• Дом
• Рампы
  • Модульный с поручнями
  • Коммерческие пандусы
  • Одностворчатый
  • Многоскладчатый
  • Твердый
  • Бариатрический
  • Утилита
  • Порог
  • Онтрак
  • Автомобиль
• Механизм открывания дверей
  • ADAEZ - Электрический аккумулятор
  • Пневматический Коммерческий
  • Пневматический жилой
  • Бесшумный компрессор
• Блок управления дверью
  • Кнопки активации
  • Беспроводные кнопки
  • Беспроводные комплекты
  • Передатчики, приемники и т.
    Уклон пандуса внутри здания: NormaCS ~ Ответы экспертов ~ Допустимость устройства пандусов на путях эвакуации в местах перепада высот менее 45 см
