Каркасный дом

Сейчас очень модно стало строить дом именно по каркасной технологии, потому что она обладает экономичностью и легкостью, а также характеризуются быстрой сборкой и возведением. К сведению, каркасный деревянный дом можно построить всего за пару недель, если хорошо постараться. Дома, построенные по такой технологии, выделяются не только своей красотой, но и актуальным внешним видом, потому что его можно разнообразить абсолютно любой дизайнерской отделкой.

Почему каркасное строительство дома в моде: достоинства

  • маленький вес сооружения, несущие конструкции имеют относительно малую массу;
  • повышенное энергосбережение, достаточно высокая теплоэффективность;
  • экологичность, так как дом строится исключительно из высококачественных пород древесины и используются только безвредные для человеческого организма отделочные материалы. Кстати, благодаря тому, что с каждым днем появляются новые строительные материалы, есть возможность выбрать действительно качественные материалы;
  • огнеупорность и устойчивость к динамическим и сейсмическим нагрузкам. Это можно достичь с помощью специальных средств, которые есть в любом специализированном магазине;
  • долговечность и надежность конструкции;
  • широкие архитектурные возможности. Это позволяет архитекторам разрабатывать практически любое проектное решение;
  • быстрая установка каркаса. Строительство каркасного дома иногда напоминает детский конструктор, если наблюдать за действиями квалифицированных строителей со стороны. Но для начинающих специалистов — это настоящее испытание;
  • внутренняя/внешняя отделка зависит исключительно от пожеланий собственников/будущих хозяев своего владения;

Узлы каркасного деревянного дома, и какие не стоит допускать ошибки

Соединение лаг

В большинстве случаев, лаги соединяются над опорой, но это зависит от типа строительства дома. В том случае, если лаги служат в роли дополнительной стяжки для наружных стен, то укладывать их нужно строго параллельно, а соединять их при помощи стыковых накладок. Для того чтобы конструкция была крепкой и максимально надежной, то длина накладки должна составлять не более 25 — 30 см от места стыков лаг. Таким образом, можно будет предотвратить их от растрескивания и раскола в будущем. Но специализированные строители все же рекомендуют обрабатывать древесину специальным средством, которое поможет усилить этот эффект, то есть защитить от раскола.

В том случае, если для строительства дома выбрана «канадская» технология, то соединять лаги пола проще всего перехлестом. Иначе говоря, накладывать одну лагу на другую примерно на 400-500 мм, но не больше.



Соединение стен в углах

Как бы ни прозвучало сейчас это странно, но не во всех специализированных справочниках/книгах по каркасному строительству, есть полное описание угловых узлов стен и соответствующие чертежи/схемы. При строительстве каркаса боковой стены, необходимо своевременно предусмотреть дополнительную стойку, которая, в свою очередь, будет повернута на 90 градусов по отношению к угловой (крайне стоящая) стойки каркаса. Что даст эта дополнительная стойка для конструкций? Во-первых, создаст прочное угловое соединение, связав каркасы 2-х стен межу собой (фасадная и боковая). Во-вторых, упростит процесс внутренней обшивки помещения фанерой или листовыми панелями, за счет того, что уже будет сформирован внутренний угол.

Дверные и оконные проемы

Для того чтобы сделать дверной проем и установить одностворчатую дверь, необходимо будет установить с правой стороны дополнительную вертикальную стойку. Если же невозможно привязать ее к шаговой, то рекомендуется установить два дополнительных стояка. Затем к ним прибить стойки, на которые собственно и будет идти основная доля нагрузки от несущего ригеля. После того как установлены стойки, необходимо установить дополнительную доску, которая, в свою очередь, понадобится для скрепления основной дверной коробки. По окончании этой работы, запенить монтажной пеной все образовавшиеся щели/стыки между дверной коробкой и ригелем.

Примечание: между ригелем и верхней обвязкой нужно установить дополнительную или укороченную шаговую стойку для того, чтобы нагрузка передавалась от верхней обвязки через ригель на вертикальные стойки.  С помощью такой конструкции, можно создать дверной проем шириной 1,5 — 1,7 метра. Что касается окон, то нужно будет установить две дополнительные горизонтальные доски в проёме стены, а именно между дополнительными и шаговыми стойками. Примечание: вертикальные стойки ни в коем случае не трогать, потому что конструкция может перекоситься, естественно, что это произойдет не сразу, а со временем.

Что не следует упускать из вида при строительстве каркасного дома?

Для того чтобы дом прослужил, как можно дольше и надежно, то необходимо принять во внимание следующие ошибки и не допустить их во время строительства:

  • использование дерева низкого качества, то есть оно плохо просушено. Дело в том, что хорошо просушенная древесина не изменит былую форму в результате чего, дом может не перекоситься, а элементы крепления (гвозди/саморезы) не будут вывернуты наружу, не пострадает утеплитель вместе с отделочными материалами.

На заметку: нельзя сушить дерево самовольно, то есть с использованием каких-либо нагревательных элементов, так как оно должно высохнуть естественным способом. Древесина должна быть обработана антисептическими средствами, а также специальным составом для защиты от грызунов и огня;

Каркас — это основа дома, поэтому его надо делать максимально качественно, а особое внимание уделить вертикальным стойкам, потому что на них приходится основная масса нагрузки. Для решения даннонй проблемы, необходимо обвязать каркас диагональными связями. Для этого можно использовать обрешетку из досок или обить каркас фанерными или OSB листами;
Отсутствие (гидро) пароизоляции. Особенно негативно это сказывается на утеплителе, потому что влага, которая на него попадает, вызывает деформацию после чего он теряет свои тепловые функции. Следует отметить, что это также негативно влияет на древесину, потому что она начинает отсыревать, деформироваться и плюс ко всему, в ней начинают заводиться разные жучки, которые, в свою очередь, способствуют ее разрушению;
Отсутствие гидроизоляции фундамента. В том случае если брус нижней обвязки не огражден от фундамента слоем гидроизоляции, то под действием грунтовых вод он начинает загнивать.
Через несколько лет его придется заменить, а это довольно сложная и дорогостоящая «операция»;
Недостаточно крепко закреплены вертикальные стойки. Крепить их рекомендуется не только шурупами/саморезами, но и вбивать двухсотые гвозди параллельно друг к другу;

Это всего лишь основные ошибки. Поэтому, чтобы построить дом для себя и своих внуков, нужно не испытывать свои знания и силы, а обратиться к профессиональным строителям, которые, в свою очередь сделают все как надо. Тогда дом будет соответствовать поговорке: «Мой дом — моя крепость». Не стоит экономить и делать все спустя рукава, чтобы не пришлось вкладывать деньги в незапланированный ремонт.

Постройка каркасного дома своими руками, этапы Строительство быстровозводимых домов из металлических сэндвич панелей Наружная канализация каркасного дома

Деревянные каркасные дома чертежи

Содержание

  1. Строительство деревянных каркасных домов своими руками
  2. Монтаж
  3. Современные технологии
  4. Узлы деревянного каркасного дома
  5. Фундамент для каркасного дома
  6. Устройство каркаса каркасного дома
  7. Устройство лаг и пола
  8. Монтаж стоек каркаса дома
  9. Крепление бруса верхней обвязки
  10. Устройство крыши каркасного дома
  11. Утепление стен каркасного дома
  12. Наружная обшивка стен каркасного дома из OSB
  13. Ветрозащита и гидроизоляция стен каркасного дома
  14. Пароизоляция внутренних стен каркасного дома
  15. Внутренняя зашивка стен каркасного дома
  16. Устройство потолка
  17. Общие ошибки при строительстве
  18. Ошибки ухода за деревом
  19. Рекомендации строителей

Возведение жилых построек с деревянным каркасом обладает своей давней историей — в частности, имеет широкое распространение строительство таких домов в странах Юго-Восточной Азии, странах Северной Америки и Скандинавии. Последнее время они становятся популярными в странах СНГ. Это связывают с возникновением современных утеплителей и различных стеновых облицовочных материалов.

Разнообразие технологий возведения каркасных жилищ, которые представлены на рынке, достаточно велико. Это связано с тем, что подобной технологии характерны различного рода инженерные решения и она легко адаптируется для любых нужд.

Строительство деревянных каркасных домов своими руками

Каркасные жилища несомненно считаются самыми надежными, экономичными, теплыми и энергоэффективными из всех известных в наше время.

Данная технология требует от застройщиков тщательного изучения, но, увы, не все относятся к ней с должным уровнем ответственности к соблюдению требований к возведению каркасных строений. Она часто нарушается, из-за уклона в пользу удобств строителей, а иногда попросту из-за того, что они недостаточно изучили ее.

Строительство каркасного дома самостоятельно является простой и совсем недорогой задачей. Здесь не требуется иметь особые знания или умения, не нужно набирать бригаду строителей. Достаточным будет иметь качественный детальный проект, 1-2 помощников и навыки использования обычных инструментов на общем уровне.

Монтаж

Строительный процесс происходит достаточно просто. На площадку привозят предварительно заготовленные элементы будущего жилища. Благодаря легкости конструкции подобный способ не нуждается в использовании дорогой техники.

Если основание для каркасного дома готово работы выполняются в следующем порядке:

  • Монтаж и закрепление нижней обвязки. Брус закрепляется при помощи анкеров непосредственно к фундаменту;
  • Установка пола, заранее осуществляется гидроизоляция, далее укладываются половые СИП – панели толщиной до 20 см на ленту основания, при соблюдении технологии, что пролет не может быть больше 5-6 м;
  • Выставляется угол, после чего устанавливаются и закрепляются стеновые панели;
  • Устанавливаются несущие стены;
  • Кладется перекрытие;
  • Устанавливается система кровли и проводятся требуемые работы по отделке.

Строительство каркасных жилищ связано с использованием каркасных конструкций из дерева и металла. Металлический каркас стоит гораздо дороже, что сказывается на его популярности. Деревянный каркас преимущественно делают из древесины дуба.

Естественно, что утеплитель логично монтировать в щели между стен. Если не раскрепить дом раскосами внешние нагрузки будут способствовать возникновению перекосов и дальнейшему разрушению. Каркас с внешней стороны обшивается при помощи досок. Следует помнить, что древесина за год набухает либо рассыхается из-за влияния природных факторов.

Современные технологии

Модернизированные технологии возведения каркасников превосходят кирпичные и бетонные дома в таких показателях как: надежность, прочность и долговечность.

  • Быстровозводимость и довольно невысокая цена строительного процесса.
  • Небольшая вероятность повреждений жилища от конструктивных ошибок или грунтовых особенностей. Большой вес стен из камня способствует их разрушительному влиянию.
  • Всесезонность отделочных работ.
  • Относительная легкость конструкций.
  • Пожароустойчивость. Применяя новые невоспламеняемые материалы, каркасные строения обладают более высоким уровнем пожарной безопасности, чем бетонные или каменные.
  • «Дышащее помещение». При надлежащем планировании подобного здания, использовав современные паропроницаемые материалы внешней обшивки и качественного утеплителя, является допустимым создание паропроницаемых стен.

Узлы деревянного каркасного дома

Существуют узлы систем перекрытия, крыши и стен. Они подразделяются на подузлы.

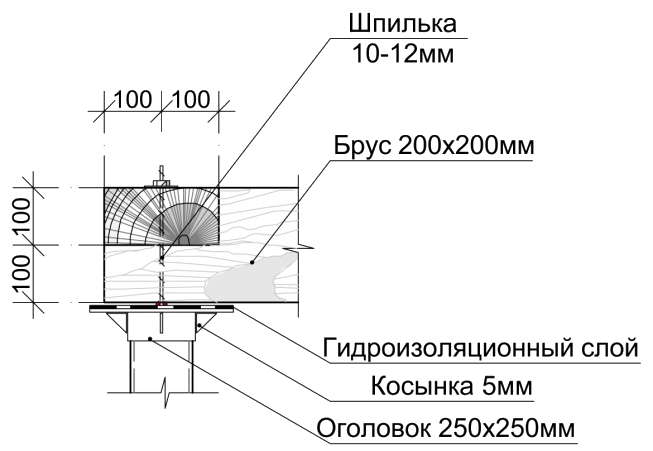

Узел нижней обвязки является местом крепежа брусьев обвязки к основанию. Стыки делаются посредством применения болтов, хомутов либо иных средств.

Еще одним конструктивным узлом нижней обвязки считается стык брусьев друг с другом в углу.

В процессе создания каркасного жилища вначале ставятся угловые вертикальные опоры, за ними – промежуточные. Тут выделяются такие узлы: места стыковки вертикальных стоек в углах верхней и нижней обвязок и стыковка стоек с обвязочными балками.

Бруски верхней обвязки закрепляются подобно брускам нижней.

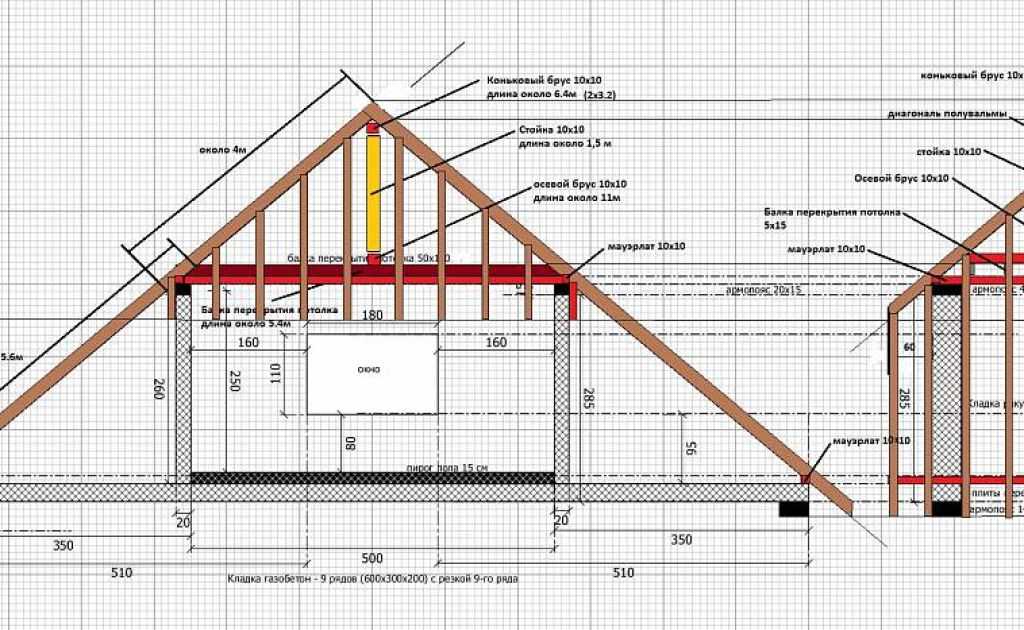

Стропильная система включает:

  • Узел опирания стропил на коньковый прогон;
  • Узел опирания стропил на мауэрлат;
  • Стыковка стропил с ригелем и остальными распорками;
  • Стыковка стропил с брусками контробрешетки;
  • Стыковка обрешетки и контробрешетки.

Фундамент для каркасного дома

Основание у каркасного строения может быть любым.

Главное, чтобы сама конструкция возводилась в согласии с той грунтовой почвой, где находится жилище и имела необходимую прочность.

Если используется ленточное основание, то следует помнить про то, что центральные перегородки «стоят» на ленте фундамента, а не находятся в «висячем состоянии».

Аналогично и со столбчатым основанием. Проектировка дома должна происходить так, чтобы стыковка перегородки и стены находилась на опоре, но не вдоль промежутков.

Устройство каркаса каркасного дома

Каркас жилища делается из любого материала: металл, облегченное дерево, массивное дерево и др.

В момент выбора материала и конструкции каркаса, следует руководствоваться прочностью последней, ее сроками эксплуатации, количеством холодных мостиков, и тем обстоятельством, насколько реально самостоятельное строительство.

Соединение основания каркаса с фундаментом должно обладать необходимой прочностью. Древесина для производства каркаса должна быть сухой и достаточно качественной. Также не стоит экономить на обработке. Все элементы каркаса до установки требуется построгать. Затем все составляющие из дерева нужно пропитать специальными составами, которые препятствуют процессу гниения и повышают огнеупорность. Стоит помнить, что сухая древесина при использовании меняет свою геометрию.

Если проект выполнен удачно и качественно осуществлены строительные работы, то такой каркас будет достаточно прочным и долговечным.

Устройство лаг и пола

Наиболее популярным вариантом монтажа пола считается устройство пола по лагам. Хоть сам процесс и кажется запутанным, но вполне по силам для любителя. Чтобы правильно уложить его нужно тщательно разобраться во всех нюансах.

Между столбами и лагами необходимо уложить прослойку гидроизоляции. В толщину лаг достигает от 4 до 6 см. Дистанция от грунта до пола должна быть больше чем 15-20 см, а нижняя сторона досок необходимо обработать при помощи антисептика. Лаги прикрепляют к балкам. Оптимально крепить их к боковым сторонам балок. Тогда отпадает необходимость в применении подкладок.

Устройство деревянного пола по лагам считается наиболее популярным и долговечным. Такой пол запросто отремонтировать. Нужно тщательным образом контролировать и осуществлять проверку правильности монтажа лаг, в таком случае конструкция будет прочной и долговечной.

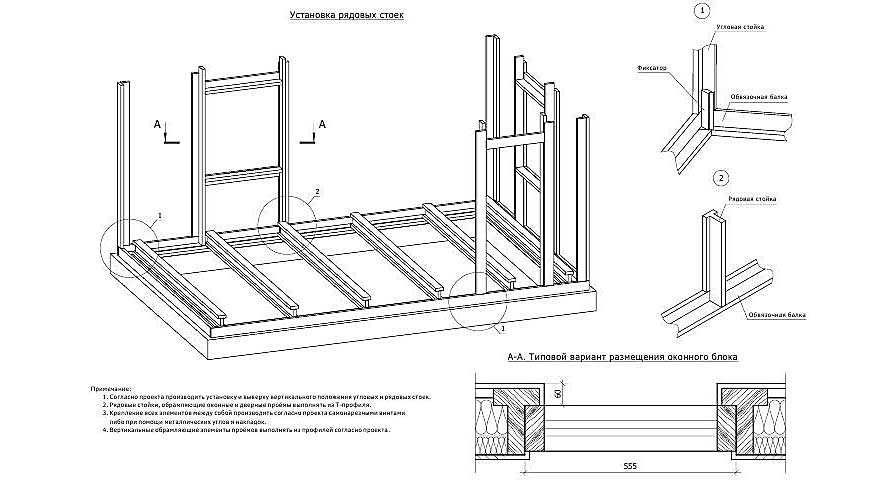

Монтаж стоек каркаса дома

В процессе строительства каркасного жилья сначала устанавливают угловые вертикальные стойки, после – промежуточные. Чтобы закрепить вертикальные стойки в углах делаются отверстия. Крепеж промежуточных стоек делается таким же манером.

Вертикальные опоры укрепляются при помощи специальных скоб. Сделать их достаточно несложно. Арматуру 0,5 м в длину заостряют с обоих концов и гнется буквой «П». Затем вбивают в вертикальные и горизонтальные балки. Они в значительной мере укрепляют каркас. Сделать их представляется возможным в кузнице, но не будет недостатком и их отсутствие.

При установке вертикальных брусьев нужно тщательно проверять диагональ будущей стены. В этих целях вполне хватит уровня и бечевки.

Крепление бруса верхней обвязки

На углах бруски верхней обвязки соединяются посредством вырубки. Они закрепляются аналогично, как и бруски нижней. Они соединяются в углах и с опорами здания.

  • Крепеж уголками: здесь отсутствуют какие-либо характерные особенности. Монтируются деревянными саморезами.
  • Крепеж способом вырубки: предварительно перед тем, как насадить бруски на вертикальные опоры, в них проделываются пазы для каждой стойки. Необходимо, чтобы они располагались четко по вертикали в отношении пазов нижней обвязки. Лишь тогда вертикальные опоры будут по-настоящему вертикальными.

Устройство крыши каркасного дома

  • Создание системы стропил;
  • Установка утеплителя;
  • Обустройство обрешетки и контробрешетки;
  • Крепеж материала для крыши и конечных составляющих конструкции.

Утепление стен каркасного дома

Надлежащим образом сделанная изоляция сохранит жилище от потери тепла в холодный период и поспособствует созданию комфорта и уюта внутри помещения.

В последнее время большую популярность приобрел минеральный утеплитель. Базальтовую вату выпускают в форме волокнистой субстанции как плотную плиту. Не менее популярны утеплители, состоящие из стеклянных волокон. Последние крайне просты и удобны для установки. Благодаря воздушным прослойкам стекловолокно эффективно изолирует звук и тепло.

Сама технология утепления каркасного жилища одинакова для всех материалов. В процессе выбора утеплителя важно отталкиваться от его стоимости. В то же время не рекомендуется экономить на утеплении экологически чистого жилья. Завышенная стоимость на утеплитель неоднократно окупится сэкономленной теплоэнергией.

Наружная обшивка стен каркасного дома из OSB

Технология производства OSB намного совершенней, чем при изготовлении ДСП. В связи с этим плиты OSB обладают большей сопротивляемостью влаге и механическому воздействию. Для обшивки каркасного здания ОСБ считается наиболее перспективным материалом. Главный недостаток — высокая стоимость плиты.

Нижняя обвязка целиком перекрывается листом ОСБ.

Плиты ОСБ закрепляют если:

  • На промежуточном участке – шаг 30 см.
  • На стыках плит — шаг 15 см.
  • По внешнему краю — шаг 10 см.
  • От края плиты до крепления дистанция — 0,8-1 см.
  • Среди плит зазор — 0,5 см.
  • Саморез или гвоздь заходит в опору на 4-5 см.

Ветрозащита и гидроизоляция стен каркасного дома

Ветрозащита и гидроизоляция осуществляются супердиффузионной мембраной. Зачастую советуют кроме мембраны применять гидроизоляционную пленку и полиэтилен. Но эти материалы обладают слабой паропроницаемостью. В связи с этим пленка не гарантирует необходимого вывода влажности из утеплителя, что может привести к разного рода негативным последствиям.

Мембрану прибивают к каркасным опорам, плотно по отношению к утеплителю. После обрешетка благодаря ей делается зазор. Затем зашивка.

Подобная схема используется:

  • в процессе оштукатуривания по зашивке;
  • если зашивка доской превращается в чистовую отделку;
  • при облицевании сайдингом сверху ОСБ, СМЛ, ЦСП, доски.

Черновую зашивку прибивают к каркасным опорам. Поверх — мембрана, плотно, без зазоров. После, по обрешетке закрепляют сайдинг.

Пароизоляция внутренних стен каркасного дома

Технология монтажа пенофола крайне проста. Для нее необходим строительный сшиватель. Пароизоляцию монтируют горизонтально, чтобы сэкономить время и средства. Выполняется нахлест примерно в 5 см.

Пенофол крепят фольгой наружу, чтобы отражалось теплоизлучение помещения. Более того, такое положение уменьшает риск возникновения конденсата. Когда пенофол тщательно закреплен всю конструкцию стен обшивают досками.

Утепление стен и остальных составляющих жилища самостоятельно является достаточно несложны и относительно дешевым процессом, при правильном подборе теплоизоляции и изучения технологии осуществления строительного процесса.

Внутренняя зашивка стен каркасного дома

Чтобы осуществить внутреннюю зашивку стен здания применяется гипсокартон или ОСБ. В связи с неровностями каркасных опор гипсокартон примет их форму. В результате для гипсокартона придется делать большее количество слоев выравнивания. Плиты же ОСБ значительно жестче и их придется меньше выравнивать.

Зачастую внутренняя зашивка выполняется при помощи панели МДФ. Когда эти панели не являются заламинированными, то их следует применить осторожно, поскольку они не переносят влажность. Не советуют их использовать на кухне, в ванной, в санузле.

Устройство потолка

Потолок является одной из самых значимых конструкций в постройке. К нему следует подойти крайне внимательно. Обыкновенно, тепло идет вверх и если потолок обустроен без внедрения во все тонкости, то потеря тепла будет довольно большой и это может отразиться на средствах по его ремонту.

Чтобы обустроить чердачное перекрытие понадобятся:

  • доска обрезная в толщину до 3 см;
  • гидро- пароизоляция;
  • строительная пена;
  • утеплитель;
  • гвозди;
  • ДВП или гипсокартон;
  • пегамин или рубероид;
  • горбыль.

Общие ошибки при строительстве

Самые встречаемые ошибки, которые возникают в процессе строительства:

  • Плохое усиление каркаса;
  • Применение дерева плохого качества;
  • Недостаточная паро- и гидроизоляция;
  • Неправильный шаг при установке вертикальных опор;
  • Слабый крепеж вертикальных опор.

Ошибки ухода за деревом

При строительстве каркасного жилища самостоятельно нельзя допускать ошибок.

Зачастую для возведения строения используется плохо высушенная древесина. Это является грубым недочетом. При высыхании дерева, меняется его форма. В итоге здание может покоситься, гвозди или саморезы могут быть выкорчеваны. Разрушению подвергнется и дом, и утеплитель, и отделка.

За древесиной требуется тщательно ухаживать, чтобы избежать возникновения дефектов и раннего повреждения, которое вызвано механическим воздействием, а также влиянием природных факторов.

Рекомендации строителей

  • Начав строительные работы, стоит определить его назначение. Будет ли это временным жильём, либо помещением, где будет постоянное проживание.
  • Все каркасные постройки разумно использовать для малоэтажного строительства. Строить собственными руками каркасное здание больше 2 этажей не рекомендуют.
  • Для создания деревянного каркаса, целесообразнее применять дерево дуба.
  • Применять крепление из металла не рекомендуется, поскольку дерево сильно гниёт, при взаимодействии с металлом, естественно, в месте стыка ослабевает соединение и здание может расшататься.
  • Предварительно перед возведением стен нужно отыскать выравненную и сухую поверхность для монтажа, чтобы не было перекоса стен.
  • Все несущие конструкции, стены и пол необходимо возводить из одного материала, в противном случае возникает риск перекоса здания.

Сейчас крайне популярна каркасная технология домостроения. Это вполне естественно, поскольку конструкция каркасного дома обладает небольшим весом, а, отсюда следует, не требует усиленного основания.

В процессе каркасных строительных работ применяют облегчённое столбчатое основание, что дает возможность понизить общую стоимость возводимого строения и сделает здание каркасного типа значительно доступнее для широкого круга пользователей. Обыкновенные технологии каркасного домостроительства и облегченные элементы конструкции сооружения не требуют использования специализированной техники, что также уменьшает общую стоимость строительного процесса.

Как построить качественный бревенчатый дом

Как построить качественный бревенчатый дом

Почти все думают одинаково: жизнь полна забот и строительство дома станет еще одной большой заботой. Лучше купить готовый дом. Затем люди начинают тратить много времени на поиск и просмотр разных домов. Они изучают много домов, но ничего им не нравится…

Это потому, что большинство домов на рынке строятся на продажу и зачастую их качество сомнительно.

Отношение к дом строительство во всем мире

По этой причине мысль о строительстве дома не покидает тех людей, которые все еще ищут дом, или тех, кто купил дом и оккупировал его и уже познал все его недостатки… Причем, такая ситуация характерна не для одной страны, а для людей во всем мире.

Специалисты по недвижимости знают, что людям нравятся только те дома, которые они построили для себя. Такие дома продаются крайне редко. Люди по всему миру наследуют такие дома, и если они продают такие дома, то только людям из своего круга общения. Это связано с тем, что такие дома проектируются индивидуально, строятся качественно, используются материалы лучших марок, а значит, их стоимость очень высока или трудно поддается определению.

Без сомнения, постройте себе дом!

Понятно, что строительство дома обойдется дешевле, чем покупка готового дома, что тоже может преподнести неприятные сюрпризы. Мы не рекомендуем покупать даже старые деревянные дома, сделанные когда-то нашей компанией, ведь наша технология не стоит на месте и с каждым годом совершенствуется.

Вся работа должна начинаться с планирования!

Иногда подготовка к работе определяет ход самой работы. Сначала должны быть проведены необходимые исследования на месте, затем должны быть разработаны проекты от общего проекта, в комплексе, до самого мелкого проекта, в деталях, и только потом могут быть разработаны этапы строительства. Когда все будет спроектировано и спланировано, строительство будет вестись качественно, быстро и, самое главное, экономически эффективно.

Хорошо спроектированный дом — это недостроенный дом! Однако работа по проектированию и планированию — это только первый шаг. Теперь давайте рассмотрим процесс пошагово:

АРХИТЕКТУРНЫЙ ПРОЕКТ ДОМА

Для связи с архитектором подготовьте фото любого понравившегося дома или набросайте чертеж дома самостоятельно. Наши архитекторы могут строить уже существующую модель дома, а могут приступить к разработке и совершенно нового типа дома.

Архитектурный проект деревянного дома включает фасады, планы этажей и разрезы. Мы предоставляем архитектурный проект дома на основании Формы Задания, которую заполняет обслуживающий Вас Менеджер Проекта ЭкоХаусМарт, в соответствии с Вашими пожеланиями.

КОМПЛЕКТ ДЕРЕВЯННЫЙ ДОМ

После согласования с заказчиком архитектурного проекта его деревянного дома мы рассчитываем стоимость его составных частей.

Стоимость деревянного дома
Расчет стоимости любого деревянного дома осуществляется на основании его архитектурного проекта (4 фасада, планы этажей, разрезы) и Бланка запроса на расчет комплекта деревянного дома, который необходимо заполнить нашим менеджером проектов в соответствии с пожеланиями клиента. Форма запроса представляет собой список вопросов и ваших ответов на них. Они и будут исходными данными для расчета стоимости деревянного дома.

— Рассчитываем стоимость деревянного дома с учетом его полной комплектации, включая все отделочные материалы — это материал наружных и внутренних стен, дизайн потолка и крыши с необходимой обшивкой, полы и плинтуса, интерьер и входные двери с фурнитурой, стеклопакеты, бани с внутренней отделкой и т.д. Мы не поставляем деревянные дома частично или отдельные элементы домов, так как деревянный дом, построенный под ключ, является гарантией надежности и качества, а также репутацию нашего бренда.

— Рассчитываем стоимость комплекта дома около 2 недель. Происходит это при участии инженеров и дизайнеров, которые адаптируют проект под дерево, в соответствии с принятыми в Финляндии стандартами, учитывая лучшие инженерные решения с клееным брусом/брусом в этом доме.

Стоимость деревянного дома зависит от многих факторов, таких как:

  • Сложность архитектурного решения является основным фактором его стоимости.
  • Высота потолка.
  • Тип конструкции: брус или бревно (тонкое или толстое, клееное или клееное).
  • Наличие каркасных конструкций.
  • Тип кровельной системы зависит от выбора типа кровли, сделанного клиентом.
  • Выберите комплектующие и материалы: окна, двери, полы, лестницы, сауну, декорации и т.д. и т.п.

Исходя из этих факторов, можно понять, что стоимость готового деревянного дома в расчете на 1 квадратный метр назвать никак нельзя. Даже деревянные дома, которые представлены на нашем сайте, заказчики заказывают в разной комплектации и из разных материалов, поэтому цена на деревянные дома одной и той же модели может сильно отличаться, иногда в несколько раз.

Условия оплаты

При оформлении заказа на изготовление комплекта деревянного дома необходимо подписать договор и оплатить 50% его стоимости в течение 5 банковских дней. Оплата второй части цены в размере 50% должна быть произведена клиентом в течение 5 рабочих дней после того, как мы сделали все рабочие архитектурные чертежи и согласовали их с клиентом.

100% предоплата связана с тем, что каждый деревянный дом мы изготавливаем на заказ: обрабатываем соответствующее сырье, склеиваем по выбранному профилю, моделируем детали под определенные размеры и т.д.

Срок изготовления комплекта деревянного дома

Срок изготовления деревянного дома 12 недель и более. Это зависит от сложности проекта, размера дома, выбранных материалов, графика производства, времени года и от клиента. Если заказчик внесет оплату несвоевременно, внесет изменения в проект или изменит выбранные материалы, изготовление дома может быть задержано.

Доставка Дома

По желанию заказчика доставляем дом в полной комплектации на место строительства.

ПРОЕКТИРОВАНИЕ КОММУНИКАЦИЙ

Приступаем к проектированию инженерных сетей после размещения заказа на комплект деревянного дома и оплаты 50% его стоимости.

Чертежи фундамента дома
Чертежи делаем перед началом работ по устройству фундамента на основании архитектурного проекта деревянного дома. Стоимость чертежей входит в общую стоимость домокомплекта.

Строительный проект (рабочие архитектурные чертежи)
Детальные чертежи, необходимые для изготовления комплекта деревянного дома и сборки дома на строительной площадке. Стоимость чертежей входит в общую стоимость домокомплекта.

Стоимость проектирования инженерных коммуникаций
Проекты фундамента дома, водопровода, канализации, отопления и электрики – эти виды инженерии не входят в стоимость комплекта дома, поэтому их могут выполнять местные специалисты.

Сборка деревянного дома – важнейший элемент строительства!
Финская технология возведения домов имеет свою специфику, поэтому мы доверяем их сборку только нашим профессионалам – они имеют многолетний опыт и совершенствуют его в процессе сборки деревянных домов, новыми строительными решениями и технологиями.

Оболочка здания состоит из кровли, наружных стен, включая окна и двери, и фундамента. Необходимо, чтобы все те конструкции, элементы и детали дома были собраны профессионально, тщательно и аккуратно. Большая часть тепла уходит через крышу, поэтому важно правильно уложить теплоизоляционные материалы. Правильная установка окон и дверей в деревянном доме тоже играет немаловажную роль в энергоэффективности дома.

Теплый дом
Энергоэффективный дом – это такие архитектурные решения и технологии, которые повышают комфорт и, в то же время, снижают затраты на отопление дома. В последующем затраты на строительство энергоэффективного дома окупятся за счет снижения энергозатрат. Благодаря эффективной конструкции мы добиваемся максимального комфорта и экономии энергии в каждом нашем доме. Исследования показали, что наши деревянные дома чрезвычайно энергоэффективны – они позволяют экономить до 25% энергии.

Строительство бревенчатых домов также приводит к положительным изменениям в области воздействия на окружающую среду. Внедренные световое оборудование, вентиляция, рекуперация тепла, современные инверторы, солнечная энергия, водосберегающая сантехника и техника отвечают за снижение затрат. Несмотря на то, что наши деревянные дома герметичны, людям в них легко дышится – природная способность древесины выравнивать температуру и влажность обеспечивает отличное качество воздуха в любое время года. Это, одновременно, удешевляет и вентиляцию.

Сборка деревянного дома на готовом фундаменте осуществляется от 2 до 12 недель – в зависимости от размера дома и его оснащения. Разгрузка составных частей дома и их хранение на строительной площадке тоже важны – они должны осуществляться в соответствии с принятыми нормами и правилами. Если сборка деревянного дома была произведена с умом и тщательно, в будущем вы избежите многих проблем.

СТРОИТЕЛЬСТВО ДЕРЕВЯННОГО ДОМА «ПОД КЛЮЧ»

Сборка деревянных домов осуществляется нашими специалистами, при этом предпочтительнее строительство всего деревянного дома «под ключ» с помощью местных строительных компаний.

Стоимость строительства деревянного дома «под ключ» состоит из цен на:

  • Проектирование и проектирование
  • Подготовка площадки под строительство
  • Установка фундамента
  • Изготовление, доставка и сборка комплектов для дома
  • Установка технического оборудования
  • Внутренняя отделка

Если перед началом строительства вам кто-то заявит стоимость строительства дома «под ключ», то знайте, что это будет неправдой.

Во-первых, потому что земельные участки разные, а значит и цена на подготовительные работы будет отличаться, иногда, очень сильно. Также рекомендуем вам ознакомиться с разделом «Подбор подходящего земельного участка для вашего дома» на нашем сайте.

Во-вторых, обустройство дома, его оснащение, техническое оснащение и всевозможные аксессуары бывают дешевыми, дорогими, очень дорогими, а то и эксклюзивными, поэтому стоимость деревянного дома «под ключ» можно рассчитать только с учетом всех ваших предложений. .

Никакая сделка не стоит того, чтобы рисковать репутацией
Мы не заключаем теневых сделок, мы ведем честный бизнес, соблюдая все законы коммерции. Мы хотим иметь солидную репутацию, поэтому деятельность команды ЭкоХаусМарт основывается на общечеловеческих ценностях, таких как честность, открытость, честность и доверие – мы ориентированы на построение максимально доверительных и долгосрочных отношений с нашими клиентами.

ВСЕ ЭТО ВАЖНО!

Строительство деревянного дома – это финансовое вложение в самое надежное дело. Ваш дом будет отображать ваше изображение. Ваше изображение будет отображаться, и вы хотите, чтобы его видели другие люди. Однако люди строят дом не для других людей, а для себя. Самое главное, чтобы каждое решение было вашим собственным, а ваш дом был тщательно спроектирован, красив и надежен. Это единственное, что имеет значение!

Счастье в бревенчатом доме
Радовать людей важнее, чем удовлетворять коммерческие амбиции. Приятно видеть невероятно добротный, очень красивый дом, а глаза его владельцев сияют от счастья. Вы должны знать, что со временем деревянный дом ЭкоХаусМарт будет становиться все краше и крепче, а через несколько лет он станет произведением искусства, а через века превратится в настоящий шедевр.

ЭкоХаусМарт Бревенчатый дом – это стильный, совершенный, прочный и энергоэффективный деревянный дом с минимальными эксплуатационными затратами, идеально вписанный в ландшафт и со временем только дорожающий. Поверьте, вы будете восхищаться, наслаждаться и по-настоящему гордиться своим домом.

Стоимость деревянного дома зависит от многих факторов, таких как:

  • Сложность архитектурного решения является основным фактором его стоимости.
  • Высота потолка.
  • Тип конструкции: брус или бревно (тонкое или толстое, клееное или клееное).
  • Наличие каркасных конструкций.
  • Тип кровельной системы зависит от выбора типа кровли, сделанного клиентом.
  • Выберите комплектующие и материалы: окна, двери, полы, лестницы, сауну, декорации и т.д. и т.п.

Исходя из этих факторов можно понять, что стоимость готового деревянного дома в расчете на 1 квадратный метр назвать никак нельзя. Даже деревянные дома, которые представлены на нашем сайте, заказчики заказывают в разных комплектациях и из разных материалов, поэтому цена на деревянные дома одной и той же модели может сильно отличаться, иногда в несколько раз.

Строительство домов из клееного бруса быстрее, эффективнее и экологичнее по сравнению с домами из камня, кирпича или бетона.
Общее время изготовления,
доставка и сборка бревенчатого экодома в среднем 4-5 месяцев:

  • 1 месяц- составление производственно-сборочного проекта. После получения от заказчика упрощенных архитектурных эскизов и расчета стоимости базового пакета, «ЭкоХаус Март» заключает с заказчиком договор на разработку технического проекта на изготовление и сборку.
  • 1,5 месяца – изготовление домика-комплекта. Когда технический проект утвержден, производство дома начинается на заводе. EcoHouse Mart заключает с заказчиком договор на изготовление и поставку сборного домокомплекта по утвержденному дизайн-проекту.
  • 6 недель – доставка дома клиенту и подготовка базовой комплектации каркасного дома к монтажным и другим строительным работам.
  • 2 недели – сборка бревенчатых стен и кровельной системы вашего нового дома из клееного бруса

* Общее время изготовления-сборки взято в качестве примера для среднего деревянного дома площадью ~2000 кв.
футов. Если дом меньше или больше, общее время постройки соответственно будет меняться на
.

LOG HOUSE CONSTRUCTION SOLUTIONS

Timber Frame House — Illustrationen und Vektorgrafiken

Grafiken

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos

Durchstöbern Sie 14.994

timber frame house lizenzfreie Stock — и векторграфик. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

Sortieren nach:

Am beliebtesten

архитектурное строительство, перспективный дизайн, абстрактные современные городские сооружения, außenlinien-schwarz-weiß-zeichnung. — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Architektur Bauconstruktion perspektivisches Design, abstraktes…

3D-Illustration Imagination Architektur Gebäudebau perspektivisches Design, abstrakte moderne städtische Zödde Gebäude Umriss Schwarz-Weichnung.

dachbauarbeiter charaktere führen dacharbeiten durch. dachdecker männer mit arbeitsgeräten reparieren haus dachziegel — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Dachbauarbeiter Charaktere führen Dacharbeiten durch. Dachdecker…

Dachbauarbeiter Charaktere führen Dacharbeiten durch. Dachdecker Männer mit Arbeitsgeräten reparieren Haus, bauen Struktur, reparieren Dachziegelhaus mit Arbeitsgeräten. Мультфильм люди векторные иллюстрации

архитектурный символ liniensymbole — Bearbeitbare kontur — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -symbole

архитектурный символ linien — Bearbeitbare Kontur

farbenfrohe иллюстрация традиционных немецких дорог в готическом стиле. — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Farbenfrohe Иллюстрация к традиционным немецким традициям Dorfes…

Архитектурное строительство, перспективный дизайн, абстракции современного городского хозяйства, Außenlinien-schwarz-weiß-zeichnung. — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Architektur Bauconstruktion perspektivisches Design, abstraktes…

3D-Illustration Imagination Architektur Gebäudebau perspektivisches Design, abstrakte moderne städtische Zödde Gebäude Umriss Schwarz-Weichnung.

neue icons für hausbau — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Neue Icons für Hausbau

haus baustelle baustufe isometrisches set — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символы

Haus Baustelle Baustufe isometrisches Set

Haus Baustelle Baustufe isometrisches Set. Cottage-Struktur Fundament, Dach, Wandarchitektur

Stadtrahmen aquarell im skandinavischen stil — деревянный каркасный дом стоковая графика, -клипарт, -мультфильмы и -символ

Stadtrahmen aquarell im skandinavischen Stil

Stadtrahmen-Aquarell im skandinavischen Stil

lineo editierbare schlaganfall — bau und werkzeuge linie symbole — деревянно-каркасный дом stock-grafiken, -clipart, -cartoons und -symbole -grafiken, -clipart, -cartoons und -symbole

ÖFFENTLICHE GEBÄUDE-LINIE-ICON-SET

set und bündel von bauindustrie логотип символ символ вектор иллюстрация grafikdesign — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Set und Bündel von Bauindustrie Logo Symbol Symbol Vektor…

baugebäude fabrikhaus altes volkshaus — каркасный дом stock-grafiken, -clipart, -cartoons und -symbole Stock-grafiken, -clipart, -cartoons und -symbole

Satz bearbeitbarer Konturvektor-Konstruktionsliniensymbole.. .

Satz editierbarer Strichvektor-Konstruktionsliniensymbole, isoliert auf weißem Transparentem Hintergrund.

realistischer runder spiegel mit holzrahmen. элемент домашнего интерьера. 3D Badezimmer или Schlafzimmer wanddekoration. Geometrisch reflektierende oberfläche in holzrand. макияж-zubehör. vector möbel — деревянный каркасный дом, графика, клипарт, мультфильмы и символы

Home-Interieur-Elemen

Realistischer runder Spiegel mit Holzrahmen. Элемент домашнего интерьера. 3D Badezimmer или Schlafzimmer Wanddekoration Vorlage. Geometrisch reflektierende Glasoberfläche in Holzeinfassung. Макияж-Zubehör. Вектор Мёбель

rahmen-haus aus holz-construktion — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ мультфильмы и символы

Дачконструкция флаш Вектор-Иллюстрация

Дачконструкция флаш Векториллюстрация. Hausbaustelle, Hauswände und Dachkonstruktion. Dachdecker, Zimmerleute, die Holz schneiden männliche Zeichentrickfiguren. Professionelle Bauherren, die an der Zeichnung arbeiten

abbildungen verschiedener gebäude — деревянный каркасный дом stock-grafiken, -clipart, -cartoons und -symbole , -clipart, -cartoons und -symbole

Концепт дер рискантен Arbeit mit einem Zimmermann, der auf einem…

Baugewerbe mit einem Dachdecker auf dem Dach eines Hauses, der Ziegel verlegt. Auf einem Rahmen kauernd, arbeitet er bei Extremer Hitze.

nachhaltige stadt — деревянно-каркасный дом stock-grafiken, -clipart, -cartoons und -symbole

Nachhaltige Stadt

Nachhaltige Transportwege

vektordrahtmodell eines gebäudes — деревянно-каркасный дом stock-grafiken, -clipart, -cartoons und -symbole

Stereoskopische illustration verschiedener gebäude — деревянный каркасный дом stock-grafiken, -clipart, -cartoons und -symbole

Stereoskopische Illustration verschiedener Gebäude

stadtbauarbeiten mit maschinen — деревянный каркасный дом stock-grafiken, -clipart, -cartoons und -symbole

Stadtbauarbeiten mit Maschinen

Stadtbau-Arbeitsprozess mit Maschinen Vector-Illustration. Ingenieure mit Baukränen und Zementlastwagen im flachen Stil. Projekt des Wohnhauskonzepts

Иконки тонкой линии лесной промышленности — Bearbeitbarer strich — Деревянный каркасный дом Stock-grafiken, -clipart, -cartoons und -symbole

Иконки тонкой линии лесной промышленности — Bearbeitbarer Strich

oder Konturen mit der EPS-Vektordatei enthalten. Zu den Symbolen gehören ein Holzfäller, Holzfällerausrüstung, Baumstämme, Holzfäller, Bauunternehmer mit Bauplan mit Hausrahmen im Hintergrund, steigende Holzkosten, Holzfäller-LKW mit Holz, Axt im Baumstumpf, Gabelstapler mit Holzstapel, Bauarbeiter baut Haus, ein Holzfäller mit Kiefern, Rahmenhaus mit freiliegendem Holz, gefällt Baum, Paar kauft neues Zuhause, Kettensäge auf geschnittenem Baumstumpf, Bauarbeiter mit Rahmennagler, Sägewerk, das Holz schneidet, Holzfäller, der Baumstamm trägt, Bauarbeiten, die Nagel in Holz hammern, Kosten für Holz, Brederbeiter и verwandte Symbole.

haus oder trophäe таблички с металлом и текстурой holz — деревянный каркасный дом stock-grafiken, -clipart, -cartoons und -symbole

Haus oder Trophäe шильдики mit Metall und Holz Textur логотип, пиктограммы — деревянно-каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Графика, Architekt, Zimmermann, Schreiner, Handwerker,. ..

konstruktion editierbare strichliniensymbole — деревянно-каркасный дом сток-графика, -клипарт, — мультфильмы и символ

Konstruktion editierbare strichliniensymbole

Bearbeitbare konturliniensymbole für Konstruktion

MIT Gebäuden und Krane -Timber Frame House Stock -Grafiken, -Кларта, -cartoons und -symbole

. Vektor-Rendering 3D

neues haus im bau — деревянно-каркасный дом, графика, клипарт, мультфильмы и символы

Neues Haus im Bau

Vorderansicht der Rahmung und des Baus eines neuen Hauses in den Vororten.

haus-plan linie und glyphe symbol, immobilien und haus, architektonische blaupause zeichen-vektor-grafiken, ein lineares muster auf weißemhintergrund, eps 10. Plan Line und Glyphe Symbol, Immobilien und Haus,…

bau-icons — серия big — деревянный каркасный дом stock-grafiken, -clipart, -cartoons und -symbole

Bau-Icons — серия Big

Hintergrunddarstellung eines einfachen stadtbildes — древесина каркасный дом сток-графика, -клипарт, -мультики и -символ

Hintergrunddarstellung eines einfachen Stadtbildes

illustration-design-architektur-symbol auf dem weißenhintergrund — деревянный каркасный дом stock-grafiken, -clipart, -cartoons und -symbole dienstleistungen — деревянно-каркасный дом, графика, клипарт, карикатуры и символы0005 архитектурный фон. — деревянный каркасный дом — графика, -клипарт, -мультфильмы и -символ

Architektonischen Hintergrund.

raster kreis rechteckiges dreieck sechseckfiguren bearbeitbarer strich — timber frame house stock-grafiken, -clipart, -cartoons und -symbole

Raster Kreis Rechteckiges Dreieck Sechseckfiguren Bearbeitbarer…

Rasterkreis Quadratisches Dreieck Sechseckfiguren Bearbeitbarer Strich

vektorveranschaulichung des stadtbildes — timber frame house стоковые графики, клипарты, мультфильмы и символы

Vektorveranschaulichung des Stadtbildes

gebäudegestaltungskonzept. проектирование автономных систем интеллектуальных сооружений. erstellung der kommunikation des hauses. projektentwicklung von mehrfamilienhaus. architektonische zeichnung, blaupause der fassade. — деревянно-каркасный дом со стоковой графикой, -клипартом, -мультфильмами и -символами

Gebäudegestaltungskonzept. Проектирование автономных систем проектирования…

абстрактный вектор-дизайн-пространство. immobilien-ikone. — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Аннотация Вектор-Дизайн-Vorlage. Immobilien-Ikone.

Neue Hauskonstruktion dünne linie icons — editierbare strich — деревянно-каркасный дом стоковая графика, -clipart, -cartoons und -symbole der EPS-Vektordatei enthalten. Zu den Ikonen gehören ein Haus in einer Bauphase, ein Bauarbeiter mit Nagelpistole, ein Bauarbeiter, der mit dem Hammer nagelt, ein Zementlastwagen, ein Bauarbeiter, der in der Nähe eines Hauses steht, Maschinen, ein Architekt mit Blaupausen, eine Motorsäge, eine Werkzeuge , ein Zementarbeiter mit Handkelle, eine Kreidelinie, Ziegelsteine, Zement, ein Muldenkipper, ein Maßband, ein Inspektor, ein Bauarbeiter, der Blaupausen überprüft, Baupläne, Hauskäufer und andere verwandte Symbole.

bau, промышленный изометрический символ. 3d вектор — деревянный каркасный дом с изображением, клипартом, мультфильмами и символами

Бау, промышленный изометрический символ. 3D Vektor

Изометрический флачер Symbolsatz. 3D-Vektor Bunte Illustration mit Bau-, Industrie-, Architektur-, Ingenieursymbolen. Heimreparaturwerkzeuge, Arbeiter, Gebäude buntes Piktogramm Isoliert auf weiß

infografik business konzept-home-illustration im flachen design-stil — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Infografik Business Konzept-Home-Illustration im flachen Design-St

Infografik Geschäftskonzept — Home Illustration in Flat Design Style — нумерация Optionen Grafikstruktur für kreative Designprojekte.

logo kombinieren papierbuch und haus — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Logo kombinieren Papierbuch und Haus

neues zuhause — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

abbildungen verschiedener gebäude — каркасный дом со стоковой графикой, -клипартом, -мультфильмами и -символом

Abbildungen verschiedener Gebäude

dachstuhl-symbol — деревянно-каркасный дом со стоковой графикой, -клипартом, -мультфильмами и -symbole

Dachstuhl-Symbol

Dachstuhl-Symbol. Nennen Sie auch Holzdachrahmen. Das für Hausoder Immobiliengebäude Montage von Balken, um starre Struktur zu schaffen, die für die Unterstützung von Dachmaterialien verwendet wird. Символ дизайна для векторной иллюстрации.

Horizontaler rahmen wandmontiert — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Horizontal Rahmen Wandmontiert

Goldene Bilderrahmen. königliche antike fotogrenze. leeres interieur im alten stil ornamentale wandelemente. runde und quadratische luxus dekorative ecken gesetzt. vorlage für vektor-portrait-frameworks — деревянный каркасный дом со стоковой графикой, -клипартом, -мультфильмами и -символами

Goldene Bilderrahmen. Königliche Antike Fotogrenze. Читать…

lineare abstrakte architekturskizze mehrstöckige gebäudeperspektive auf weißemhintergrund — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Lineare abstrakte Architekturskizze mehrstöckige Gebäudeperspektiv

Lineare abstrakte Architekturskizze mehrgeschossige Gebäudeperspektive auf weißem Hintergrund

geometrisches logo im zusammenhang mit immobilien, maklern oder konstruktionen — timber frame house stock-grafiken, -clipart, -cartoons und -symbole

Geometrisches Logo im Zusammenhang mit Immobilien , Maklern oder. ..

Linienform bestehend aus Dachterrasse

isometrische würfelhintergrund — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Isometrische Würfel Hintergrund

Музейное изображение — деревянный каркасный дом, стоковые изображения, клипарты, мультфильмы и символы

Музейное изображение

3D-иллюстрация, перспектива внутренней архитектуры, линия zeichnung abstrakten hintergrund. — деревянно-каркасный дом — графика, -клипарт, -мультфильмы и -символ

3D-иллюстрация Perspektive Innenarchitektur Linee Zeichnung…

Промышленный процесс строительства дома. Phasen — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Industrieller Prozess des Baus von Neuhaus. Phasen

Industrieller Prozess des Baus eines neuen Hauses. Бауфазен. Industrie- und Designziegelwand, Hausrahmen von Trägern, Dachstücke, Fundament von Haus- und Zementwänden. Vektor-Illustration

abbildungen verschiedener gebäude — каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Abbildungen verschiedener Gebäude

home design rahmung struktur — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Home Design Rahmung Struktur

Строительство дома Каркасная конструкция, векторная иллюстрация мультфильма.

Абстрактные синие геометрические детали. 3D-перспектива с 3D-линиями. — деревянный каркасный дом — графика, -клипарт, -мультфильмы и -символ

Abstrakte blaue Geometrische Hintergrund. 3 D Perspektive…

Abstrakter blue geometrischer Hintergrund. Внутренний фон 3D-Perspektive

архитектурного вектора blaupause. — деревянный каркасный дом сток-графика, -клипарт, -мультфильмы и -символ

Архитектурный вектор Блаупауза.

Архитектурное бюро Блаупауза. Vector technische Zeichnung auf weißem Hintergrund.

Узлы каркасного деревянного дома в чертежах: Чертежи узлов каркасного деревянного дома

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Scroll to top
