Точка росы – значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.

Конденсат – это продукт образованный в результате перехода жидкости из газообразного состояния в жидкое.

Конденсат на стекле

Точка росы зависит от:

• Температуры;
• Относительной влажности воздуха.

Чем выше относительная влажность воздуха, тем выше значение точки росы, соответственно, чем меньше влажность, тем она ниже.

Точка росы не может превышать температуру воздуха.

При 100 %-ой влажности воздуха, точка росы будет равна температуре воздуха.

Расчет точки росы

Рассчитать температуру выпадения конденсата можно по следующей формуле:

Т_р = (b*f(T, Rh))/(a-ƒ(T, Rh))

ƒ(T, Rh) = (a*T)/(b+T)+ln⁡(Rh/100)

где:

• Т_р – температура точки росы, °С;
• а (постоянная) = 17,27;
• в (постоянная) = 237,7;
• Т – температура воздуха, °С;
• Rh – относительная влажность воздуха, %;
• ln – натуральный логарифм.

Данная формула обладает погрешностью в ±0,4 °С в диапазоне:

• 0 °С < Т < 60 °С;
• 0,01 < Rh < 1,00
• 0 °С < Т_р < 50 °С;

Приборы для расчета точки росы

Для определения температуры выпадения конденсата используются различные приборы:

1. Психрометр – прибор, с помощью которого измеряется относительная влажность и температура воздуха. Он состоит из двух термометров: один – сухой, второй – с постоянным увлажнением. В ходе испарения влаги увлажненный термометр постепенно охлаждается. Чем ниже относительная влажность воздуха, тем ниже его температура. Психрометр используется в лабораторных условиях.
2. Портативный термогигрометр – цифровой прибор, показывающий влажность и температуру воздуха, а некоторые модели отображают и значение точки росы. Используется в строительстве для обследования зданий.
3. Тепловизоры. Некоторые приборы включают в себя функцию расчета точки росы. При этом на экране тепловизора показываются зоны с температурой ниже ее значения.

Таблица вычисления точки росы

Для быстрого расчета точки росы используют таблицу ее вычисления. Зная фактическую температуру и относительную влажность воздуха, можно легко определить температуру выпадения конденсата.

Точка росы – таблица вычисления

Так, например, при температуре воздуха, равной 20°С и относительной влажности 40%, выпадение конденсата будет происходить на поверхностях с температурой 6°С и ниже.

Полная таблица

Калькулятор точки росы

Результат вычислений

Комфортные значения точки росы для человека

Точка росы, °C	Восприятие человеком	Относительная влажность (при 32°С), %
более 26	крайне высокое восприятие, смертельно опасно для больных астмой	65 и выше
24-26	крайне некомфортное состояние	62
21-23	очень влажно и некомфортно	52-60
18-20	неприятно воспринимается большинством людей	44-52
16-17	комфортно для большинства, но ощущается верхний предел влажности	37-46
13-15	комфортно	38-41
10-12	очень комфортно	31-37
менее 10	немного сухо для некоторых	30

Точка росы в строительстве

Расчет точки росы имеет большое значение в строительстве. Благодаря ей, определяется:

• Толщина и материал стен;
• Толщина, материал и место утепления;
• Система вентиляции и отопления в помещении.

Игнорирование или неправильный расчет точки росы ведет к образованию плесени и грибков. Это оказывает негативное влияние на долговечность здания, значительно сокращая срок его эксплуатации.

В оконной сфере – точка росы прямо касается проблемы выпадения конденсата на окнах. Зная ее определение, можно легко это устранить – достаточно понизить влажность воздуха либо повысить температуру поверхности стекла.

1. 5
2. 4
3. 3
4. 2
5. 1

(30 голосов, в среднем: 4.8 из 5)

Интересная статья, но хотелось бы еще узнать о таком понятии как «Дефицит точки росы», что это такое и по какой формуле можно найти.

Виктор

08.01.2019

Дефицит точки росы – разность между температурой воздуха T и точкой росы.

Находится по формуле:

Т_d(Δ) = T – Т_d.

где:

• T_d(Δ) – дефицит точки росы;
• Т – фактическая температура воздуха, °С;
• T_d – температура точки росы, °С.

Чем выше значение дефицита точки росы, тем более сухой воздух, т.е. меньше относительная влажность воздуха. Так, при значении дефицита точки росы равным 0, относительная влажность воздуха равна 100%.

Сергей, менеджер

16.01.2019

Хотел бы понять как рассчитать толщину утеплителя, чтобы при утеплении изнутри конденсат не собирался на стене внутри помещения.

Юрий

15.08.2019

Юрий, для того, чтобы упростить Вам расчеты, воспользуйтесь готовым калькулятором для этих задач. Для этого пройдите по ссылке — https://www.smartcalc.ru/thermocalc?&gp=212&rt=0&ct=0&os=0&ti=20&to=-10&hi=55&ho=85

Сергей, менеджер

16.10.2019

Скажите пожалуйста, как найти влажность, если известна точка росы -20 С, температура воздуха +20 С.

Филипп

25.08. 2019

Относительную влажность можно найти, через формулу определения точки росы. Зная температуру точки росы (-20С) и температуру воздуха (+20С), можно определить, с небольшой погрешностью, относительную влаэность воздуха. Она будет примерно равна 5%.

Сергей, менеджер

26.08.2019

Какова будет температура точки росы, если температура воздуха равна 18°, температура влажности равна 9°, относительная влажность 27%?

Мэри

18.02.2021

Исходя из Ваших данных, температура точки росы будет равна -1.28°C

Т.к. температура — величина отрицательная, то вместо конденсата образуется иней.

Сергей, менеджер

18.02.2021

Сергей, благодарю за ссылку на калькулятор. Абалденно помогает все разрулить правильно, благодаря ему убедился что если бы неглядя сделал утепление дома как советовали «мастера» — было бы попадалово крепкое

Рома

18.08.2021

Пожалуйста, скоро данный калькулятор будет у нас на сайте. Получли от его разработчика согласие на размещение.

Сергей, менеджер

18.08.2021

Требуется ли утепление трубы входящего воздуха бризера, находящейся внутри стены. Прямо противоположные мнения в инструкции и от установщика.

Алексей

18.09.2021

Алексей, здесь лучше обратиться к профильным специалистам. Но лучше делать как написано в инструкции, т.к. это официальный документ от производителя бризера, который проходил различные испытания перед тем как выйти в продажу.

Сергей, менеджер

18.09.2021

Здравствуйте. Ничего не понимаю в таблицах, и как высчитывать, но окна плачут, на стенах конденсат и все «цветет». Как избавиться от всего? Спасибо.

Елена

15.01.2022

Здравствуйте, если конденсат образуется и на стенах и окнах, то проблема с большой вероятностью не в окнах. Вам лучше обратится к строителям в своем регионе, которые смогут приехать и выявить причину, чтобы потом ее устранить.

Самый простой вариант — это чаще проветривать помещение, т.к. у вас большая влажность в нем. Т.к. конденсат образуется и на стенах, то значит они промерзают и их желательно утеплить снаружи дома.
Но лучше обратитесь к специалистам в своем регионе.

Сергей, менеджер

16.01.2022

Добрый день! Помогите разобраться в ситуации: Температура в помещении +27 градусов, температура на улице -14 градусов, влажность в помещении 35%, температура в углах помещения +18 градусов (фасадная стена), специалист с тепловизором говорит что температура +18 ниже расчетной точки росы и в этих углах будет образовываться конденсат. Так ли это?

Геннадий

04.02.2022

Добрый день. В вашей нужно знать материал стены, есть ли утеплитель и тд., т.к. все это влияет теплопровожность. Но исходя из ваших данных, для стены из газобетонных блоков D300, толщиной 300 мм — температура точки росы будет в пределах 7-8 °С.

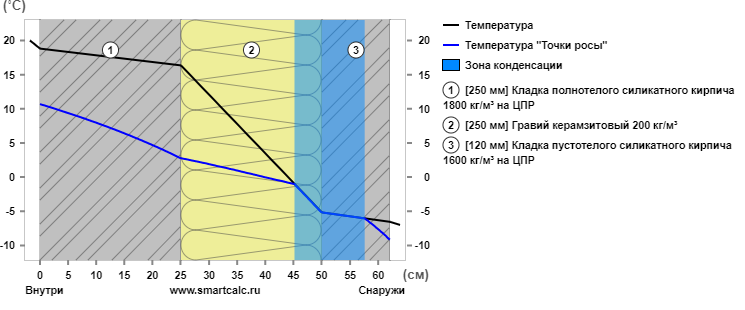

Результат расчета по ссылке — https://www.smartcalc.ru/thermocalc?&gp=212&rt=0&ct=0&os=0&ti=24&to=-14&hi=35&ho=85&ld0=3000&le0=1&lt0=0&mm0=452

Также стоит учитывать, что специалист обращал внимание на углы, возможно в местах стыков есть промерзание. Однако при температуре стены 18 °С исходя из расчетов выше — образование конденсата маловероятно. Возможно специалист оговорился и имел ввиду 8 °С — в данном случае образование конденсата вполне может быть.

P.S. Я менеджер по продажам и мой ответ не стоит расценивать как верный на 100%. Отвечая на Ваш вопрос пользовался специализированным калькулятором.

Сергей, менеджер

08.02.2022

Подскажите пожалуйста, в вакууме будет аналогичная точка росы?

Анатолий

04.05.2022

Не буду утверждать точно, но исходя из определения «Точки росы» следует, что это значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.
«Вакуум» – это пространство, свободное от вещества (см. здесь — https://ru.wikipedia.org/wiki/%D0%92%D0%B0%D0%BA%D1%83%D1%83%D0%BC). Поэтому логично предположить, что там не будет точки росы.

Сергей, менеджер

05.05.2022

Температура воздуха в помещении равна 180С, относительная влажность воздуха составляет 50%.
Определите физический дефицит насыщения влажности и точку росы.
Подскажите пожалуйста

Мирослав

29.05.2022

Мы коммерческая организация по продаже и установке окон ПВХ. К сожалению не сможем вам помочь в данном вопросе.

Сергей, менеджер

30.05.2022

Добрый день.
Подскажите, столкнулся с проблемой образования коррозии на металле. Считаю, что причина образования конденсата, но не могу определить когда это происходит. Известно, что температура воздуха 27 градусов, влажность 77%, точка росы 21 градус. До каких показателей и что должно измениться, что образовался конденсат.

Кирилл

04.08.2022

Добрый день, Кирилл. Т.к. точка росы по вашим расчетам 21 градус — это значит, что конденсат образовывается в тот момент, когда температура металла равна или ниже данного значения

Сергей, менеджер

23.08.2022

Очень всё толково написано. Спасибо !
У меня практический вопрос: хочу установить вторую раму со стеклопакетом для дополнительной тепло- и звукоизоляции, нужно ли рассчитывать точку росы в межрамном промежутке? И можно ли, чтобы ваш специалист рассчитал, как это правильно сделать?

Александр

11. 01.2023

Добрый день, Александр. Свяжитесь с нами по телефонам указанным на сайте, попробуем помочь решить Ваш вопрос. Но если кратко, то все зависит от множества факторов и возможно для лучшей звуко- и теплоизоляции Вам необходимо просто поставить более качественный стеклопакет (поставить энергосберегающие или мультифункциональные стекла, увеличить толщину стекол, заполнить камеры газом и тд.) или заменить окно.

Сергей, менеджер

15.01.2023

Что-то считаю по формуле, получаю значение Точки Росы 5,67. Считаю Вашим онлайн калькулятором, получаю 4.86. Вводные t=24.68, h=29.46%

Ivan

04.02.2023

Калькулятор, при расчете точки росы, округлял введенные Вами значения до целых чисел, в следствие чего и выходила разница в расчетах. Данная проблема исправлена. Спасибо, что указали на нее.

Сергей, менеджер

09.02.2023

Точка росы — формула, расчет и визуализация

Что такое точка росы

Точкой росы называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу. Проще говоря, это температура, при которой выпадает конденсат.

Температура точки росы определяется только двумя параметрами: температурой и относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры.

Таблица с точкой росы

Таблицу с температурой точки росы для различных значений температур (от -5°С до 35°С) и относительной влажности (от 40% до 95%) воздуха в помещении можно найти в справочном Приложении Р к СП 23-101-2004 «Проектирование тепловой защиты зданий». К сожалению, в эту таблицу закралось несколько опечаток. Я подготовил для вас файл с таблицей, там опечатки исправлены.

Формула расчета точки росы

Вы можете воспользоваться формулой для приблизительного расчёта точки росы Тр (°С) в зависимости от температуры воздуха Т (°С) и его относительной влажности Rh (%):

Формула обладает погрешностью ±0. 4 °С в диапазоне температуры воздуха Т от 0°С до 60°С, температуры точки росы Тр от 0°С до 50°С, относительной влажности Rh от 1% до 100%.

Приборы с определением точки росы

Психрометр (гигрометр психрометрический) — прибор для измерения влажности воздуха и его температуры. Психрометр состоит из двух спиртовых термометров, один из них — обычный сухой термометр, а второй имеет устройство увлажнения. Вследствие испарения влаги, увлажнённый термометр охлаждается. Чем ниже влажность, тем меньше его температура. При 100% влажности показания термометров одинаковы. Для определения относительной влажности используют психрометрическую таблицу. Такие приборы в настоящее время используются только в лабораторных условиях.

Наиболее удобны в практике обследования зданий портативные электронные термогигрометры с индикацией температуры и относительной влажности воздуха на цифровом дисплее. Отдельные модели термогигрометров имеют также индикацию точки росы.

Расчет точки росы в тепловизоре

Некоторые модели тепловизоров имеют встроенную функцию расчета точки росы в реальном времени и отображения на термограмме изотермы, наглядно показывающей поверхности, где температура ниже точки росы во время тепловизионной съемки. Такая функция есть, к примеру, линейке тепловизров строительного назначения (серия «B» от «Building») FLIR Systems.

Изотерму по точке росы можно добавить на термограмму позже в программе обработки на компьютере. Для расчета понадобится задать температуру и влажность воздуха. Изотерма закрасит на термограмме все поверхности, температура которых ниже точки росы. Не забывайте, что эта функция показывает опасные для конденсации участки только при услових тепловизионного обследования. Если наружная температура повысится, а внутри влажность упадет, опасные зоны исчезнут с термограммы (конструкции будут теплее, а точка росы ниже). Ниже приведены скриншоты программ FLIR и TESTO.



Точка росы в строительстве

О значении конденсации и точки росы при эксплуатации строительных конструкций, положении точки росы или плоскости возможной конденсации в стенах, оценке дефектности конструкций по критерию точки росы с использованием тепловизионной съемки я напишу в одной из следующих публикаций.

Что такое точка росы? Он измеряется или рассчитывается? Ответы на вопросы читателей (видео)

КЛИВЛЕНД, Огайо — Вы когда-нибудь слышали слово «точка росы» и не до конца понимали, что это такое и откуда оно берется? Метеоролог Келли Рирдон отвечает на вопрос сегодняшнего читателя: что такое точка росы и измеряется ли она или рассчитывается, и если измеряется, то каким прибором это делается?

Определение

По данным Национальной метеорологической службы, точка росы – это температура, до которой воздух должен охладиться, чтобы достичь насыщения. Чем выше точка росы, тем больше влаги в воздухе.

Температура точки росы — прекрасный показатель того, насколько комфортно вы будете себя чувствовать на улице. Чем выше точка росы, тем сложнее испаряться поту на коже, и тем жарче и влажнее будет ощущение.

Температура точки росы менее 50 градусов считается сухой, 50-68 градусов — комфортной, 69-76 градусов — некомфортной, а выше 77 градусов — крайне некомфортной.

Измерено или рассчитано?

Теперь, это измерено или рассчитано? Можно и то и другое! Точка росы может быть как измерена с помощью гигрометра, так и рассчитана по значению относительной влажности.

Как вы это измеряете?

Точка росы может быть измерена напрямую с помощью гигрометра точки росы. Это немного сложно, поэтому давайте разберемся. В гигрометре точки росы есть несколько различных компонентов: камера с зеркалом, световой луч и детектор света. Когда воздух в камере охлаждается до точки росы, на зеркале образуется роса.

Роса, представляющая собой скопление мельчайших капелек воды, блокирует часть падающего света. Детектор света может определить это блокирование света, указывая на то, что воздух достиг точки росы. Итак, как только на зеркале образуется роса и блокируется свет, это температура точки росы воздуха.

Гигрометры точки росы размером с небольшой ноутбук, их можно купить в Интернете. Многие погодные энтузиасты, офисы Национальной метеорологической службы и аэропорты используют их для прогнозирования точки росы.

Однако в большинстве случаев его проще вычислить по значению относительной влажности.

Основное визуальное представление гигрометра точки росы.

Как это вычислить?

Пращевой психрометр.

Точку росы можно рассчитать, используя температуру воздуха и значение относительной влажности, которое измеряется с помощью так называемого пращевого психрометра.

Психрометр представляет собой металлический стержень длиной около 6 дюймов, к вершине которого прикреплен термометр. Чтобы получить измерение, вы держите основание и перебрасываете часть термометра — черную часть изображения выше.

Пращевой психрометр измеряет относительную влажность путем измерения двух температур: фактической температуры воздуха (по сухому термометру) и так называемой температуры по влажному термометру.

Температура по влажному термометру – это температура воздуха, которая была бы, если бы он был охлажден до насыщения за счет испарения, аналогично точке росы.

Если бы у вас был сосуд с воздухом, температура по влажному термометру была бы такой, какой был бы воздух, если бы из него испарился весь водяной пар. Испарение — это процесс охлаждения, поэтому, выходя из душа или бассейна, вы всегда чувствуете холод; вода испаряется с кожи!

Мокрый термометр психрометра окружен влажной губкой, и когда вы поворачиваете его, вода испаряется, охлаждая термометр до показаний смоченного термометра.

Чем быстрее испаряется вода из полотенца или губки, тем ниже температура по влажному термометру и суше воздух.

Вы можете использовать температуру по сухому и влажному термометру, чтобы определить влажность, и исходя из этого можно рассчитать точку росы. В таблице ниже приведен список значений, показывающих взаимосвязь между влажностью и температурой по сухому и влажному термометру.

Зависимость между температурой по сухому и влажному термометру и относительной влажностью.

После того, как вы найдете значение относительной влажности из этой таблицы, вы можете найти соответствующую температуру точки росы, если у вас есть фактическая температура воздуха.

Связь между точкой росы, температурой воздуха и относительной влажностью.

Эта диаграмма составлена ​​с использованием следующего приближения для определения точки росы по фактической температуре воздуха и относительной влажности.

Аппроксимация температуры точки росы по температуре воздуха и относительной влажности.

Следите за обновлениями погоды на cleveland.com/weather два раза в день для северо-восточного Огайо и не забывайте задавать любые вопросы о погоде, которые могут у вас возникнуть!

Келли Рирдон — метеоролог cleveland.com. Пожалуйста, следите за мной в Facebook и Twitter @krardon0818.

Если вы приобретете продукт или зарегистрируете учетную запись по одной из ссылок на нашем сайте, мы можем получить компенсацию.

Калькулятор точки росы — простая и быстрая версия

Точка росы просто объясняется как температура, до которой воздух охлаждается, чтобы он насыщался влагой и, таким образом, возвращался в состояние капель воды (вместо водяного пара или пар). Чаще всего на это обращают внимание при осмотре конденсата в ванной, влажных стен и т. д.

Нам всем знакомо образование конденсата на окнах, особенно зимой в ванных комнатах и ​​прачечных – это хороший пример, потому что окно, скорее всего, будет холодным, а воздух в комнате, особенно после принятия ванны или душа, будет теплым и влажный. Она попадает в окно, которое находится в точке росы или ниже, и вода конденсируется, попадая в холодную точку. Это простой пример, но тот же принцип применим и к другим поверхностям.

Что такое калькулятор точки росы?

Существует сложная формула для расчета точки росы (используя температуру и влажность для ее расчета), но мы сделали этот расчет быстрым и простым для вас с помощью нашего калькулятора точки росы ниже . Просто введите температуру и влажность, а мы сделаем все остальное, чтобы дать вам полезную информацию о точке росы.

ПОМОГИТЕ ПРИ УТЕЧКЕ ВОДЫ

Проблемы с конденсатом

Как образуется конденсат?

В основном вода находится в воздухе в виде пара, и ее количество будет зависеть от относительной влажности воздуха (чем влажнее воздух, тем больше влаги он удерживает). Помня, что относительная влажность определяется как «количество водяной влаги / пара в воздухе, выраженное в процентах, по отношению к тому, что этот воздух способен удерживать при данной температуре» — поэтому помните, что относительная влажность будет меняться при изменении температуры, поскольку более теплый воздух способен удерживать больше водяного пара.

Кроме того, влажность будет повышаться по мере увеличения количества воды, например, после утечки воды, что объясняет, почему необычная конденсация может быть признаком утечки воды в вашем доме. Помните также, что конденсат также может вызвать проблемы с плесенью.

Многие современные термометры, особенно цифровые, показывают не только температуру, но и относительную влажность, но вряд ли будут показывать точку росы, но наш калькулятор точки росы сделает это за вас быстро и просто.

Недавно мы написали статью о силикагеле, который иногда используется для контроля влажности и конденсации (хотя и в небольших масштабах с ограничениями).

СВЯЖИТЕСЬ С НАМИ ДЛЯ ПОМОЩИ В УСЛОВИЯХ УТЕЧКИ ВОДЫ

Калькулятор точки росы

Как видно из калькулятора точки росы, изменения как температуры, так и относительной влажности изменяют точку росы, это также видно на нашей диаграмме точки росы .

Давайте рассмотрим несколько примеров, чтобы проиллюстрировать это:

• Допустим, это очень теплый летний день с температурой 30°C и относительной влажностью 40%. Если вы введете эти числа в калькулятор точки росы, точка росы будет равна 15 ° C, поэтому, если поверхность находится при этой температуре или ниже, будет образовываться конденсат. Вы можете понять, как, например, если вы пьете холодный напиток со льдом, он получает конденсат снаружи!
• Если подумать, то при такой жаркой погоде очень маловероятно, что обычная поверхность будет иметь температуру 15°C или ниже, что приведет к достижению точки росы.
• Теперь сравните это с холодным зимним днем ​​с температурой 20°C и влажностью 70% в вашем доме. Точка росы составляет 14,3 ° C, поэтому, учитывая, что на улице может быть отрицательная температура, вполне возможно, что ваши окна и трубы имеют такую ​​температуру или ниже, что вызывает конденсацию.
• Помните, что при повторном проведении нашего эксперимента с конденсацией в душе и конденсации в ваннах мы увидели достижение относительной влажности более 90%. При той же температуре 20°C введите ее в калькулятор точки росы, и вы увидите, что она показывает 18,3°C.
• Таким образом, вы можете видеть, как конденсация в зимние месяцы, при более низких температурах (особенно во время зимних штормов), более высокой относительной влажности может вызвать проблемы с осаждением конденсата, что приводит к таким вещам, как плесень на стенах.
• Помните, что с повышением температуры относительная влажность падает и наоборот, поэтому холодный воздух может удерживать меньше влаги внутри, т.е. становится насыщенным (100% влажностью) при более низкой абсолютной влажности (которая отличается от относительной влажности). Подробнее об этом читайте в нашем подробном руководстве по относительной влажности.

В этот момент обычно задают вопрос: как лучше всего измерить температуру поверхности? Вот тут и приходит на помощь что-то вроде лазерного инфракрасного термометра.

Лазерный термометр

Лазерные термометры и температура поверхности

Лазерные термометры, как следует из названия, используют лазеры для измерения температуры объектов. Они представляют собой быстрый и надежный (обеспечивающий безопасное использование) способ измерения температуры поверхности, чтобы определить, существует ли риск «достижения» точки росы и образования конденсата. Некоторые модели, такие как показанная выше, также имеют измерение относительной влажности.

В приведенном выше примере комнатная температура составляет 12,3°C, а относительная влажность составляет 68%. Измеряемая поверхность имеет температуру 29,8 °C. Подставив эти цифры в калькулятор точки росы, вы увидите, что точка росы в этих условиях составляет 6,5 °C, а это означает, что на этой поверхности не будет образовываться конденсат или влага.
