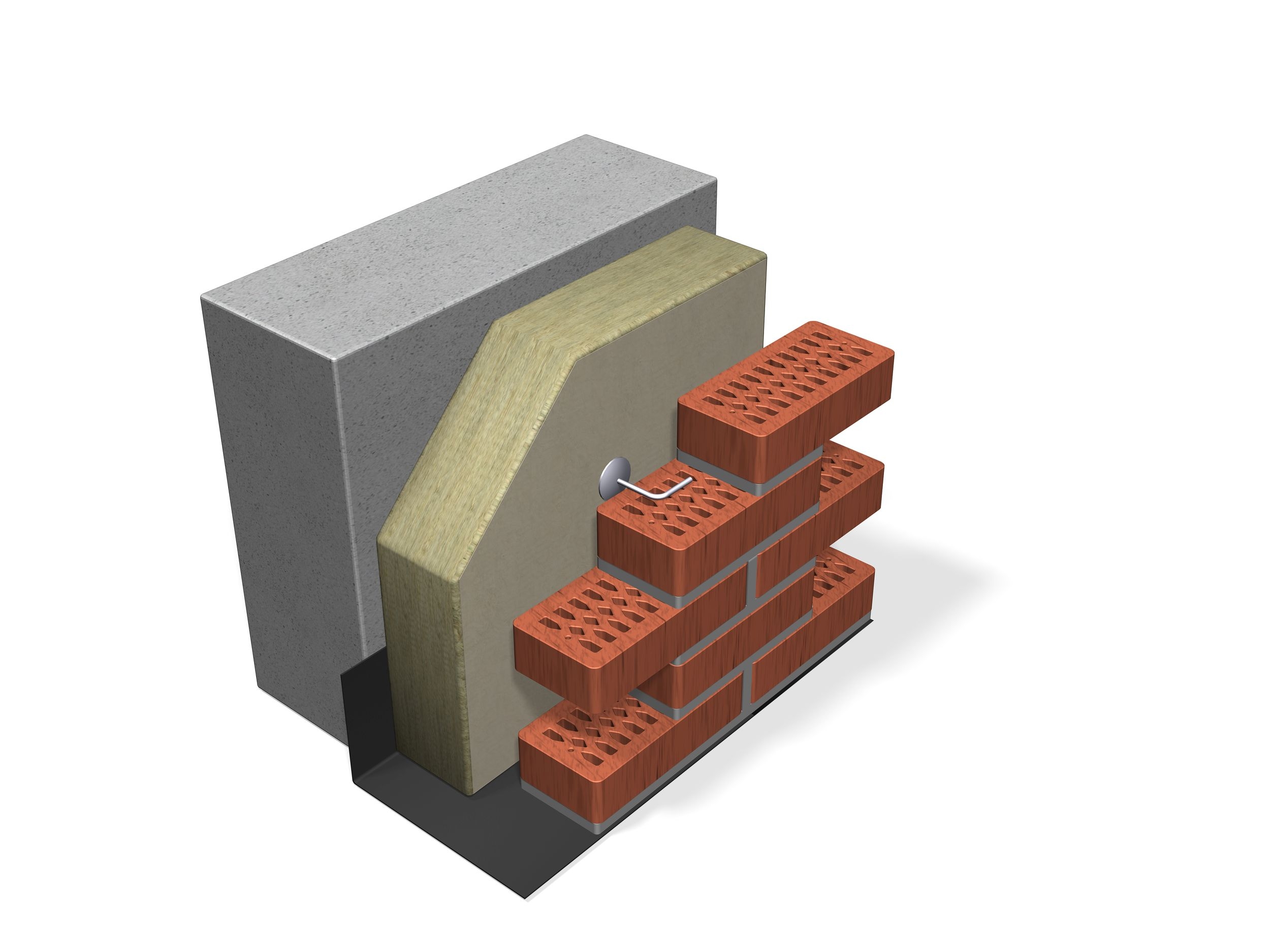

Кирпич с утеплителем и облицовкой: Стена наружная трехслойная каменная с облицовкой из кирпича

Еще один вид минерального утеплителя, который появился на строительном рынке сравнительно недавно,  это плиты из пеностекла.

В отличие от теплоизоляционного газобетона, пеностекло имеет закрытые поры. Благодаря чему, плиты из пеностекла плохо впитывают воду и имеют низкую паропроницаемость. Вентилируемый зазор между утеплителем и облицовкой не нужен.

Утеплитель из пеностекла долговечен, не горит, не боится влаги, не повреждается грызунами. Имеет более высокую стоимость, чем все, указанные выше, виды утеплителей.

Монтаж плит пеностекла на стену осуществляется с помощью клея и дюбелей.

Толщину утеплителя выбирают в два этапа:

1. 1. Выбирают, исходя из необходимости обеспечить требуемое сопротивление теплопередаче наружной стены.
   2. Затем выполняют проверку на отсутствие конденсации пара в толще стены. Если проверка показывает обратное, то приходится увеличивать толщину утеплителя. Чем толще утеплитель — тем меньше риск конденсации пара и влагонакопления в материале стены. Но, это приводит к увеличению расходов на строительство.

Особенно большая разница в толщине утеплителя, выбранного по двум вышеуказанным условиям, имеет место при  утеплении стен с высокой паропроницаемостью и низкой теплопроводностью. Толщина утеплителя для обеспечения энергосбережения получается для таких стен сравнительно маленькой, а для отсутствия конденсации — толщина плит должна быть неоправданно большой.

При утеплении газобетонных стен (а также из иных материалов с низким сопротивлением паропроницанию и высоким сопротивлением теплопередаче — например, деревянных, из крупнопористого керамзитобетона) толщина полимерной теплоизоляции по расчету влагонакопления получается значительно большей, чем это необходимо

Для уменьшения поступления пара рекомендуется устраивать слой пароизоляци на внутренней поверхности стены (со стороны теплого помещения), Рис. 6. Для устройства пароизоляции изнутри для отделки выбирают материалы с высоким сопротивлением паропроницанию — на стену наносят грунтовку глубокого проникновения в несколько слоев, цементную штукатурку, виниловые обои.

Товары для дома

⇆

Устройство пароизоляции изнутри обязательно для стен из газобетона, газосиликата при любом варианте утепления и облицовки фасада.

Следует учитывать, что в кладке стен нового дома всегда содержится большое количество строительной влаги. Поэтому, лучше дать возможность стенам дома хорошо просохнуть снаружи. Работы по утеплению фасада рекомендуется производить после того, как будет закончена внутренняя отделка, и не раньше, чем через год после окончания этих работ.

Облицовка наружных стен дома кирпичом

Облицовка наружных стен дома кирпичом долговечна и, при использовании специального цветного облицовочного лицевого кирпича, а еще лучше клинкерного кирпича. достаточно декоративна. К недостаткам облицовки можно отнести сравнительно большой вес облицовки, высокую стоимость специального кирпича, необходимость уширения фундамента.

Особенно необходимо отметить сложность и дороговизну демонтажа облицовки для замены утеплителя.  Срок службы минераловатных и полимерных утеплителей не превышает 30 — 50 лет. В конце срока службы теплосберегающие свойства стены уменьшаются более чем на треть.

С облицовкой из кирпича следует применять самые долговечные утеплители, обеспечивая им в конструкции стены условия для максимально длительной работы без замены (минимальное количество конденсата в стене). Рекомендуется выбирать минераловатные утеплители высокой плотности и полимерные из экструдированного пенополистирола, ЭППС.

В стенах с облицовкой из кирпича, выгоднее всего использовать минеральные утеплители из автоклавного газобетона или пеностекла, срок службы которых значительно больше, чем минераловатных и полимерных.

Кладку кирпичной облицовки выполняют в полкирпича, 120 мм. на обычном кладочном растворе.

Стену без вентилируемого зазора, утепленную плитами с высокой плотностью (минвата — более 50 кг/м³, ЭППС), можно облицевать кладкой кирпичом на ребро — 60 мм. Это позволит уменьшить общую толщину наружной стены и цоколя.

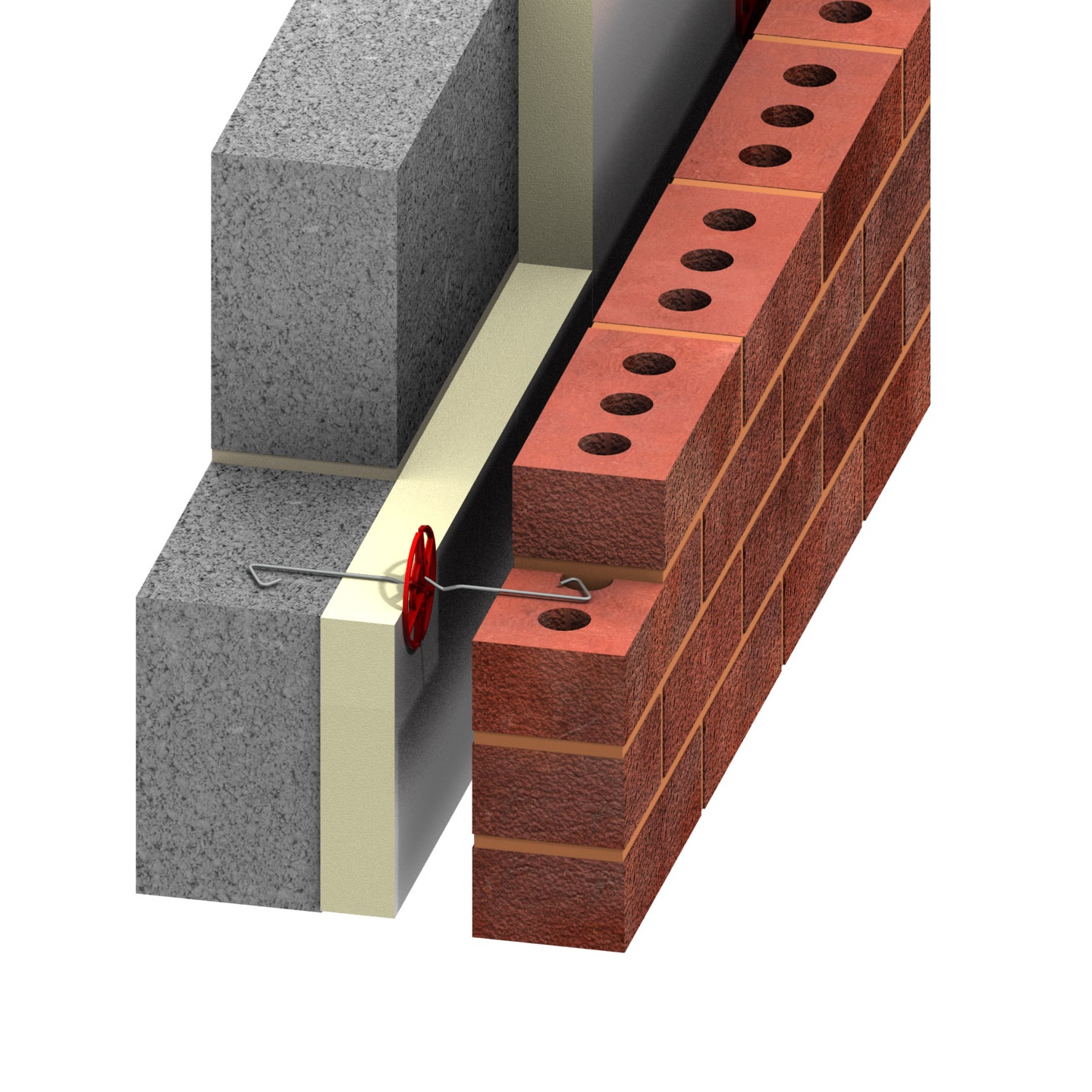

Кладка кирпичной облицовки связывается с кладкой несущей стены  стальной проволокой или арматурной сеткой, защищенными от коррозии, или специальными гибкими связями (стеклопластиковыми и т.п.).  По вертикали сетку или связи располагают с шагом 500-600 мм. (высота плиты утеплителя), по горизонтали — 500 мм., при этом количество связей на 1 м² глухой стены — не менее 4 шт. На углах здания по периметру оконных и дверных проемов 6-8 шт. на 1 м².

Кладку кирпичной облицовки продольно армируют кладочной сеткой с шагом по вертикали не более 1000-1200 мм.  Кладочная сетка должна заходить в швы кладки несущей стены.

Для вентиляции воздушного зазора в нижнем ряду облицовочной кладки устраивают специальные продухи из расчета 75 см² на каждые 20 м² поверхности стены. Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы наружный воздух через отверстия в кирпиче имел возможность проникать в воздушную прослойку в стене. Верхние продухи предусматривают в карнизной части стены.

Вентиляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикальных швов между кирпичами нижнего ряда кладки.

Установка окна и двери в трехслойной стене

Размещение окна и двери в толще трехслойной стены должно обеспечивать минимальные теплопотери через стену в месте установки.

В трехслойной утепленной снаружи стене коробку окна или двери устанавливают в одной плоскости со слоем утеплителя на границе теплоизоляционного слоя — как показано на рисунке.

Такое расположение окна, двери по толщине стены обеспечит минимальные теплопотери в месте примыкания.

Посмотрите видеоурок на тему: как правильно выполнить кладку трехслойной стены дома с облицовкой кирпичом.

Советы застройщику

При облицовке стен кирпичом важно обеспечить долговечность слоя утеплителя. Наибольший срок службы обеспечит теплоизоляция плитами из ячеистого бетона низкой плотности или пеностекла.

Важно также снижать количество влаги в наружных стенах в зимний период. Чем меньше конденсируется влаги в утеплителе и облицовке, тем больше срок их службы и выше теплозащитные свойства. Для этого необходимо принимать меры по снижению паропроницаемости несущей стены, а для паропроницаемого утеплителя рекомендуется устраивать вентилируемый зазор на границе с облицовкой.

Для утепления трехслойной стены минеральной ватой лучше использовать плиты плотностью не менее 75 кг/м³ с вентилируемым зазором.

Стена, утепленная минватой с вентилируемым зазором, быстрее высыхает от строительной влаги и не накапливает влагу в процессе эксплуатации.  Утеплитель не горит.

Вариант с зазором обойдется дороже за счет увеличения общей толщины наружных стен и цоколя. Стоимость минераловатных плит также растет с увеличением их плотности.

Утепляя стены экструдированным пенополистиролом (ЭППС, XPS) можно несколько сократить затраты на строительство, за счет уменьшения общей толщины наружной стены и цоколя.

Не стоит утеплять трехслойную стену пенопластом и изделиями из минеральной ваты низкой плотности. Срок службы таких дешевых утеплителей будет небольшим.

Когда менять утеплитель? — ответ на этот вопрос Вы найдете в одной из статей на эту тему (ссылки ниже).

Еще статьи на эту тему:

⇒ Какие лучше сделать стены для дома
⇒ Клинкерная облицовка фасада дома кирпичом

Утепление дома при облицовке кирпичом

Дом, утеплённый Эковатой Экстра, обладает повышенной комфортностью, высокими эксплуатационными и теплозащитными качествами.

• Использование ЭКОВАТЫ ЭКСТРА на стадии строительства кирпичного дома, позволяет применять облегченные конструкции, уменьшить толщину стен, нагрузку на фундамент, все это может снизить капитальные вложения до 30 %, а также сократить расход энергии на отопление до 25% по сравнению с домами, утепленными минватой и пенопластом с аналогичной теплопроводностью, за счет того что материал не имеет швов и стыков.

• Утепление ЭКОВАТОЙ ЭКСТРА позволяет с легкостью избежать образования пустот между кирпичной кладкой и утеплителем, что исключает «хождение ветра» в стенах, так как материал является насыпным и заполняет всю полость стены.

• Эковата регулирует влажность, вследствие чего дом дышит, а его хозяин забывает, что такое сырость и плесень.

• Обеспечивает звукоизоляцию и эффективно задерживает шум, индекс изоляции — 55 дб.

• При монтаже не образуется отходов, что исключает расход лишнего материала, его не нужно подгонять, подрезать под размеры кирпичной кладки, проёмов дверей и окон. А технологичность и простота монтажа дают возможность качественно выполнить теплоизоляцию дома, как профессиональным строителям, так и людям без специальных навыков, достаточно следовать инструкции.

Рассмотрим вариант утепления дома на стадии строительства при облицовке кирпичом.

Существует несколько способов укладки эковаты: Механизированная укладка при помощи выдувной машины, этот способ применяется для монтажа эковаты в закрытые полости стен, в готовые каркасы, а также при больших объемах утепления полов, чердаков. А также ручная укладка, именно этот способ наиболее удобен на стадии строительства дома при возведении стен и облицовке кирпичом:

1. Возводим первый пояс кирпичной кладки на высоту до армирования кладочной сеткой.

2. Подготавливаем материал. Поскольку эковата в упаковке находится в транспортном состоянии, перед засыпкой ее необходимо разрыхлить до однородной массы. Это можно сделать в течение нескольких секунд при помощи дрели и насадки для перемешивания краски. После такой подготовки эковата готова к применению.

3. Начинаем процесс монтажа теплоизоляции. Засыпаем эковату в полость стены между кирпичом небольшими слоями и уплотняем рукой до пружинящего состояния (плотность 65 кг/м3). При утеплении стен в которых находятся оконные и дверные проёмы ставится ограждающая конструкция, которую после монтажа утеплителя можно убрать.

Далее процесс повторяется: укладываем кладочную сетку, возводим следующий пояс стены и засыпаем Эковату Экстра.

Обязательно соблюдайте рекомендованную плотность монтажа Эковаты в стены 65 кг/м3, при этой плотности эковата не даёт усадки и не высыпается.
Проверить плотность укладки эковаты можно простым расчетом: вес израсходованного материала(кг) разделить на объем утепленной поверхности(м3).

Скачать: Буклет Эковата Экстра

Вернуться к списку

Внешняя изоляция кирпичной кладки

Больше размышлений энергетического ботаника

Как утеплить старое здание с наружными стенами из конструкционного кирпича? Наилучший подход, по словам профессора строительной науки Джона Штрауба, заключается в установке непрерывного слоя внешней изоляции. Штраубе сказал мне: «Это отличное решение для уродливых зданий».

Этот подход был использован несколько лет назад в проекте реабилитации в Брэндоне, штат Вермонт, некоммерческим застройщиком доступного жилья, Жилищным фондом округа Ратленд. Застройщики превратили удивительно уродливое трехэтажное кирпичное офисное здание в привлекательные энергосберегающие квартиры для малообеспеченных жителей Вермонта. Чтобы изолировать стены, команда проекта решила установить 4 дюйма полиизоцианурата на внешней стороне существующих кирпичных стен. Они также преобразовали существующую плоскую крышу, установив новые стропильные фермы с большими свесами.

Здание, приобретенное Жилищным фондом, было бывшим административным зданием давно закрытой Школы обучения Брэндона, которая годами работала как учреждение для жителей Вермонта с ограниченными возможностями развития. Когда проект реабилитации начался, административное здание пустовало и не использовалось более десяти лет.

Используя различные источники финансирования, в том числе средства из федеральной программы налоговых льгот на жилье для малоимущих, Совета по жилищному строительству и сохранению Вермонта, Агентства жилищного финансирования Вермонта, Департамента жилищного строительства и городского развития и Министерства сельского хозяйства США по развитию сельских районов, Жилищный траст преобразовал дом 2013 года на 18 квартир.

Архитектор проекта Лаз Скангас из Arnold and Scangas Architects в Сент-Олбансе, штат Вермонт, поделился подробностями проекта реконструкции на презентации, которую он провел на конференции Better Buildings By Design в Берлингтоне, штат Вермонт, 8 февраля 2018 года.

Существующее кирпичное здание площадью 24 393 квадратных фута было построено в 1956 году. «Это была простая коробка с плоской мембранной крышей», — сказал Скангас участникам конференции в Берлингтоне. «Он использовался под офисы. Было…

Подпишитесь на бесплатную пробную версию и получите мгновенный доступ к этой статье, а также к полной библиотеке премиальных статей GBA и детали конструкции.

Уже зарегистрированы? Войти

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

• 12 мая
• 28 апреля
• 14 апреля

Руководство по продукту Посмотреть больше

• 5 апреля г.
• 29 марта
• 20 февраля г.

Облегченная теплоизоляционная кирпичная кладка для модернизации каменной кладки

Кирпич является старейшим известным промышленным строительным продуктом, но до сих пор мало что было сделано для его адаптации к современным методам и нормам коммерческого строительства.

Эволюция глиняного кирпича привела к инновациям в области легкой теплоизоляционной каменной облицовки, которая предлагает внешний вид традиционного кирпича с повышенной энергоэффективностью и экономией средств для проектировщиков и строителей.

Традиционные глиняные кирпичи прочны, устойчивы к коррозии и огню, что сделало их надежным строительным материалом с момента их скромного появления почти 10 000 лет назад. Производственные мощности выросли с промышленной революцией конца 1800-х годов. За это время конструкционная сталь и бетон стали основным методом строительства заполняющих стен, а кирпич стал менее распространенным в качестве конструкционной необходимости. Образ кирпича, однако, по-прежнему оставался желанным.

В 1950-х годах был разработан «тонкий кирпич» для наружного использования, чтобы обновить существующие конструкции. Тонкий кирпич, который все еще используется сегодня, предлагает те же конфигурации и конструкции, что и традиционный полнотелый кирпич, но, как следует из названия, он просто тоньше и не используется конструктивно.

Независимо от размера, современный процесс изготовления глиняного кирпича требует значительного времени, труда и ресурсов. Материалы (обычно глина и песок) добываются и отправляются на завод, где машины создают нужную смесь и превращают ее в кирпичи. После удаления влаги кирпичи обжигают в печи при температуре около 2000 °F (1093 °C), затем хранятся до отправки в пункт назначения.

Несмотря на прочность и долговечность, традиционные кирпичи имеют свои ограничения. Они естественным образом поглощают небольшое количество воды, что делает их восприимчивыми к проблемам с влажностью, таким как высолы или повреждения от замерзания и оттаивания. По мере того, как здания становятся все более сложными, а правила предъявляют более строгие требования, используемые материалы должны подходить и облегчать работу проектировщиков/строителей, а не усложнять ее.

Облегченная теплоизоляционная облицовочная кладка (LIMV) — это новая технология, внедренная около 4 лет назад. Несмотря на то, что они не являются структурными, LIMV бывают тех же размеров, что и традиционные кирпичи — Economy, Modular, Norman и Utility, но весят значительно меньше. Они являются отличным вариантом как для новых, так и для существующих типов конструкций благодаря своим изоляционным свойствам и долговечности.

Сборка с LIMV идеальна для владельцев валовой аренды, включая многоквартирные дома, студенческие общежития и гостиничные строения, благодаря долгосрочной экономии энергии. Легкая изоляционная каменная кладка и раствор имеют эффективное значение R 1,4. Традиционный кирпич имеет эффективное значение R от 0,3 до 0,4. Здания образования и здравоохранения также могут извлечь выгоду из этих функций. Изолированный кирпичный шпон также был протестирован на соответствие NFPA 285 и успешно проходит испытания при использовании с совместимыми системами CI.

В ситуации с облицовкой, когда исходная структура нуждается в обновлении, можно установить LIMV, чтобы создать новую эстетику или привести в соответствие внешний вид существующей конструкции. Пользовательские цвета и текстуры также возможны, легко сохраняя историческую целостность здания.

LIMV устойчивы к выцветанию и долговечны, проходят цикл 1 ASTM G155, который проверяет воздействие солнечного света, влаги и тепла. Испытание на удар Гарднера также продемонстрировало ударопрочность изолированного облицовочного кирпича по сравнению с тонким кирпичом. К поверхности каждого продукта прикладывались равные силы в 48 дюйм-фунтов. Утепленная облицовка из кирпича выдержала давление, а тонкий кирпич просто сломался пополам.

Изолированная кирпичная фанера модульного размера весит примерно 0,36 фунта на кирпич по сравнению с традиционным кирпичом модульного размера весом 4,2 фунта. Виниры поставляются в пачках по 96 единиц весом около 34,5 фунтов. Столько же традиционного модульного кирпича весит 403 килограмма.

Во время установки леса, необходимые для традиционного кирпича, могут быть рассчитаны на такой вес. Благодаря легкой изоляционной кладочной фанере установщики могут использовать другие варианты установки, такие как ножничный подъемник, что может привести к значительной экономии затрат на оборудование.

Эта разница в весе также влияет на стоимость доставки. Для проекта площадью 30 000 квадратных футов требуется более 20 грузовиков с полуприцепом, чтобы доставить необходимый традиционный кирпич на площадку. Сопоставимая поставка LIMV для того же проекта потребует всего 1,63 полуприцепа.

Для ускорения монтажа облицовочные панели из теплоизоляционного кирпича имеют встроенную направляющую для горизонтального выравнивания, которая обеспечивает точное расстояние между кирпичами по вертикали, что позволяет их укладывать 49% быстрее по сравнению с традиционным кирпичом в той же конфигурации здания. Эта скорость означает, что здание может быть ограждено от элементов раньше, чтобы можно было начать внутренние работы.

В то время как обычные кирпичи укладываются на раствор, эти шпоны наклеиваются на фасад с помощью клея, что также ускоряет процесс. Отсутствуют проникновения через воздухо-водонепроницаемый барьер или сборку непрерывной изоляции (CI), что сводит к минимуму риск повреждения ограждающих конструкций, что может привести к проникновению влаги и потерям энергии.

Оттуда раствор типа N или типа S наносится между шпонами с помощью мешка для раствора, пистолета для раствора Quikpoint или насоса с загнутым наконечником. Это создает тот же внешний вид, что и традиционные глиняные кирпичи, но устраняет необходимость в бетонной полке фундамента, перемычках, стенных связях или сетках из раствора. Это также устраняет напряженную практику установки блокировки вокруг перфорированных отверстий для получения сплошных изолированных каменных сборок.

Очистка LIMV аналогична традиционным методам с использованием глиняного кирпича, поэтому требуется минимальное обучение для аппликаторов.
