Трубы пвх для электропроводки, все размеры, оптовые цены, доставка.

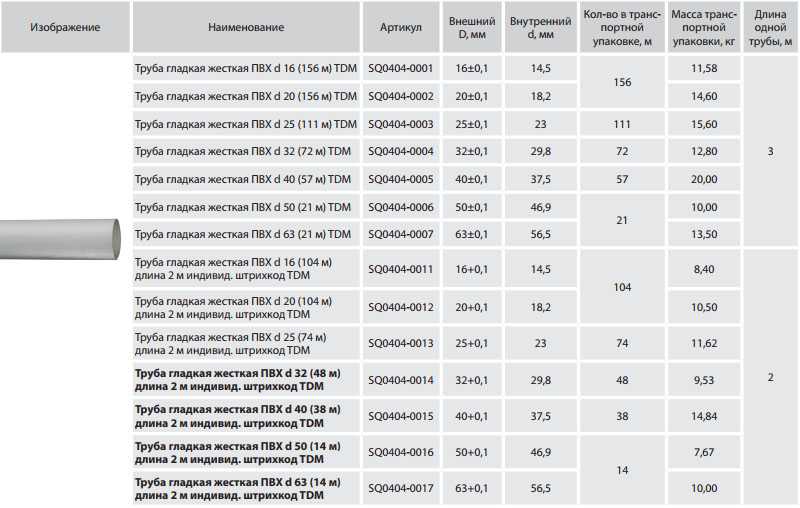

***** Таблицу размеров ГОФРОТРУБ (внешний и внтуренний диаметры) СМОТРИТЕ В ОПИСАНИЯХ ТОВАРОВ *****
Для прокладывания проводки в помещениях без повышенных требований к пожарной безопасности чаще всего используются гофрированные трубы из ПВХ. Эти пластиковые трубопроводы имеют множество преимуществ, среди которых можно назвать высокую прочность, эластичность, устойчивость к возгоранию, а также отличные диэлектрические свойства. Чтобы подобрать оптимально подходящее для ваших целей изделие, стоит знать, какими бывают размеры труб ПВХ — об этом мы рассказываем в этой статье.
Малые диаметры
При создании электрической системы в помещении чаще всего выполняется монтаж пластиковых труб с диаметром до 25 миллиметров. Их размер идеально подходит для подключения ламп, розеток, выключателей, мелких приборов, а также прочих электрических точек к распределительным коробкам и щиткам.
Кроме того, если взглянуть на специальную таблицу диаметров труб ПВХ, то можно выяснить, что изделия с размером 25 мм применяются в соединении промежуточных распределительных щитков с основными шкафами и щитами.
Средние диаметры
Средним считается диаметр труб ПВХ 25–40 мм, если речь идёт о прокладке электрического кабеля, а не о других сферах их применения. Такие виды защитных аксессуаров применяются в соединении между собой распределительного оборудования. При большой длине они также могут использоваться для прокладывания магистральных электрических линий внутри объекта — например, предназначенных для подключения отдельных помещений, цехов либо корпусов. Размеры и цены труб ПВХ среднего диаметра позволяют использовать их и для прокладывания множества слаботочных кабелей, относящихся к информационным сетям, системам видеонаблюдения и удалённого управления.
Большие диаметры
Большими считаются трубы ПВХ, внутренний диаметр которых равен 45–63 мм.
Чаще всего такие виды трубопроводов используются для прокладывания фидеров (кабелей, обеспечивающих ввод электричества в объект), а также для создания магистралей. Они могут изготавливаться не только из ПВХ — чаще всего встречаются изделия из такого материала, как ПНД, которые отличаются повышенной прочностью и устойчивостью ко всем внешним воздействиям.
Если толщина стенки труб ПВХ достаточно велика, их можно использовать и для наружного прокладывания кабелей. Характеристики таких изделий включают не только высокую прочность, но также отличную теплоизоляцию.
Нестандартные варианты
В каталоге труб ПВХ размеры далеко не всегда ограничиваются названными показателями. Достаточно часто встречаются трубы ПВХ с диаметром 100–200 миллиметров. Чаще всего такие изделия применяют для создания канализации или для транспортировки воды. Однако их можно применять не только в качестве канализационных. К примеру, существуют специализированные электротехнические двустенные трубы, размеры, прочность и герметичность которых позволяют прокладывать магистральные линии для подключения отдельных зданий.
Эти трубы находятся в разделе ДВУСТЕННЫЕ ГОФРИРОВАННЫЕ ТРУБЫ
Длина трубы
Если Вас интересует длина труб ПВХ (гофрированных и гладких), то стоит обратиться непосредственно к каталогу этого раздела. Представленная здесь продукция широко известной компании Экопласт, имеет различные упаковки, что отражено в названиях и описаниях товаров. Так, гофрированные трубы с диаметром 16–20 мм выпускаются в бухтах по 100 метров (но для популярных артикулов производитель предлагает и другие упаковки, поменьше), а несколько большие изделия на 25 мм — по 50 метров. Чем больше диаметр, тем меньшей будет длина бухты — так, для размера в 32 мм она равна 25 метрам, а для 40 мм — 20 метрам. Наименьшая длина у труб с диаметром 50 мм — 15 метров. Гладкие (жёсткие) ПВХ трубы отпускаются по 2 и по 3 метра
Серии труб ПВХ
Стоит также знать, что трубопроводы различаются по толщине стенок. Специалисты выделяют тяжёлую и лёгкую серию. Первая может использоваться в монолитном бетоностроении — такую трубу прокладывают в цементных стяжках, а также в штробах, которые заделаны различными составами.
Тяжёлые трубопроводы способны выдерживать нагрузки до 750 Н, что соответствует весу среднестатистического человека или давлению, создаваемому 30-сантиметровым слоем бетона.
Трубный завод Экопласт производит и изделия лёгких серий. Чаще всего они применяются для соединения различных точек «по воздуху», а также для прокладывания кабелей в гипсокартонных стенах или в других отделочных конструкциях.
Как подобрать трубы нужного размера?
Существует зависимость между диаметром трубы и площадью сечения проводов, проложенных в ней. Поэтому таблица размеров труб ПВХ поможет вам подобрать оптимальный вариант:
Размеры пластиковых окон и стеклопакетов по ГОСТ в стандартных домах от оконного завода «Лабрадор»
При выборе окон одна из ключевых характеристик – размер. Выбор не сводится исключительно к эстетическим показателям. Факторов, которые определяют оптимальные размеры окон, гораздо больше. В расчет принимаются:
- требования в отношении освещенности
- назначение здания и его параметры (требования к хрущевке существенно отличаются от аналогичный параметров в современных многоэтажках)
- географические особенности местности
- степень естественной освещенности в течение дня
- соотношение между габаритами помещения и размером проема
- световые показатели стеклопакета и т.
д.
д.Уточнить размеры пластиковых окон, соответствующие типу вашего дома, поможет калькулятор стоимости окна.
Менеджеры и мастера завода Лабрадор помогут замерить и рассчитать размеры оконных конструкций, определиться с формой и цветом рам, правильно выбрать стеклопакет, фурнитуру. Чтобы избежать ситуации, когда из-за слишком маленького или большого размера изготовление светопрозрачной конструкции становится невозможным, предлагаем ознакомиться с таблицами ограничений.
Ограничения на размеры глухих окон в доме
| МИНИМАЛЬНЫЕ РАЗМЕРЫ для глухого (не открывающегося) ПВХ окна |
Высота = 385 мм Ширина = 200 мм |
|
| МАКСИМАЛЬНЫЕ РАЗМЕРЫ для глухого (не открывающегося) ПВХ окна Стеклопакет со стандартными стеклами, шириной 4 мм |
Высота = 1600 мм Ширина = 1600 мм |
|
| МАКСИМАЛЬНЫЕ РАЗМЕРЫ для глухого (не открывающегося) ПВХ окна Стеклопакет с нестандартными стёклами, шириной 6 мм |
Высота = 2000 мм Ширина = 2500 мм |
ВАЖНО! При проектировании проемов для установки оконных блоков желательно избегать предельных размеров (как минимальных, так и максимальных).
Дело в том, что при больших размерах конструкции может встать вопрос об использовании спецтехники для подъема и установки рам, стеклопакетов.
Вопрос о максимально возможных размерах оконных блоков и способа деления их переплетами на отдельные заполнения, решается в каждом случае индивидуально, с учетом:
- массы изделия (1 м? однокамерного стеклопакета с двумя стеклами толщиной 6 мм весит 30 кг)
- этажа, на котором изделие будет устанавливаться
- возможности проноса изделия к месту монтажа и ряда других условий.
Ограничения на размеры окон с поворотно-откидной створкой
| МИНИМАЛЬНЫЕ РАЗМЕРЫ для ПВХ окна с поворотно-откидной створкой |
Высота = 465 мм Ширина = 400 мм |
|
| МАКСИМАЛЬНЫЕ РАЗМЕРЫ для ПВХ окна с поворотно-откидной створкой |
Высота = 1500 мм Ширина = 1100 мм |
Данные размеры указаны ориентировочно, возможны небольшие корректировки характеристик в зависимости от выбранной системы профилей, фурнитуры, стеклопакета.
ВАЖНО! В случае, если размеры створки (поворотно-откидной или поворотной) превышают 900х1000 мм, такую створку ОБЯЗАТЕЛЬНО необходимо вклеивать на производстве. Необходимость объясняется следующим: При вклеивании створки в стеклопакет на объекте заказчика она из-за большого веса, нестандартных размеров может «провиснуть» под своей тяжестью. При вклеивании створки в стеклопакет в условиях производства, провисание исключается.
Треугольное окно
|
Арочное окно
|
Завод Лабрадор даёт 10-тилетнюю гарантию на материалы и монтажные работы.
В случае заказа окон с нестандартно большой створкой и отказом заказчика от вклеивания на производстве, гарантия на такое изделие не распространяется.
Стандартные размеры окон по ГОСТ
ГОСТ 11214-86, 23166-99 и другие государственные стандарты, СНиПы определяют правила изготовления и установки оконных конструкций. В том числе ими задаются и стандартные размеры пластиковых окон, которые мы свели в таблицы.
Стандартные размеры окон для многоквартирных домов
Стандартные размеры двустворчатого окна для панельного дома составляют по ширине 1300-1400 миллиметров, трехстворчатого – 2050-2070 миллиметров при высоте 1400 мм. Если рассматривать хрущевку, важно учитывать не только размеры стеклопакетов, но и ширину подоконника. Для широкого подоконника стандартными считаются пластиковые окна с габаритами 1450х1500 мм (при двух створках) и 2040х1500 (при трех). К узким подоконникам оптимально подойдут окна 1300х1350 мм и 2040х1350 мм соответственно.
Помимо общего размера окна необходимо правильно рассчитать параметры открывающейся створки. Нежелательно делать ее менее 450х450 мм и более 900х900 мм.
На странице сайта «Калькулятор» приведены данные по размерам окон ПВХ для распространенных в Петербурге серий многоквартирных домов – 137, 606, 504, 504Д, 606.11, Корабль 1600ЛГ, Корабль Г-образный. Справки о габаритах оконных проемов в зданиях других проектов немедленно предоставят консультанты «Лабрадора» по телефону.
Стандартные размеры окон для частных домов
Учитывая многообразие используемых при индивидуальном строительстве проектов, а также требований и пожеланий заказчиков, говорить о стандарте в данном секторе рынка не приходится. За счет использования достижений современных технологий домовладельцы получают возможность реализовывать самые смелые задумки, но при этом важно не забывать о двух требованиях:
- Площадь остекления жилой комнаты должна составлять не менее 15% площади пола
- Соблюдение описанных выше требований по минимальным и максимальным размерам конструкций ПВХ, створок
Первое из названных требований обычно находится в полном согласии с пожеланиями заказчиков строительства.
15% от площади пола – это минимально необходимый объем остекления для соответствующего установленным нормам естественного освещения жилого помещения в таком северном городе как Петербург. Как правило, об этом требовании напоминать не приходится, поскольку заказчики изначально ставят перед архитекторами и дизайнерами задачу получить максимум света в комнатах, использовать панорамные окна в пол и тому подобные варианты. Такое желание следует лишь приветствовать и ещё раз подчеркнуть, что современные материалы и технологии позволяют реализовывать подобные задумки без ограничений.
Размеры мансардных окон ПВХ
Отдельные расчеты производят в отношении мансардных окон. Высота окна определяется уклоном кровли – более пологая крыша требует более высоких оконных проемов. При определении ширины мансардного окна учитывают расстояние между стропилами. Эта величина должна на 4-6 сантиметров превышать ширину оконной коробки.
Таблица размеров труб из ПВХ– FORMUFIT
Продукция FORMUFIT совместима с большинством систем труб из ПВХ на основе графика.
Каждое из следующих измерений разделено по расписанию в каждой таблице и соответствует правилам «Номинальный размер». Обратитесь к диаграмме ниже для объяснения каждого измерения. Для получения подробной информации о расписании и о том, как оно относится к трубам из ПВХ, нажмите здесь.
Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы. Этот показатель известен как « Номинальный », что означает «только в названии» или «имя, на которое ссылаются». Одна из проблем, с которой сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (НД) трубы, что дает совершенно другой (и больший) размер трубы из ПВХ.
Фактический наружный диаметр
Фактический наружный диаметр
Это измерение трубы сверху вниз или слева направо от внешних краев трубы.
Этот размер не соответствует размеру трубы из ПВХ.
Средний внутренний диаметр
Средний внутренний диаметр
Это измерение трубы сверху вниз или слева направо от внутреннего отверстия (расточки) трубы.
Это измерение, которое используется для определения размера трубы из ПВХ
Толщина стенки
Ширина стенки трубы
Это измерение толщины стенки трубы из ПВХ снаружи внутрь.
Толщина стенки — это величина, которая меняется в зависимости от различных спецификаций труб из ПВХ.
Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, используйте приведенные ниже таблицы:
- Измерьте наружный диаметр и посмотрите во второй или третий столбец ( Фактический наружный диаметр ) каждой таблицы ниже.
- После определения наружного диаметра трубы посмотрите на крайний левый столбец приведенной ниже загрузки ( Размер трубы ). Это будет номинальный размер трубы, или размер фитингов, которые вы хотите заказать .
Это будет номинальный размер трубы, или размер фитингов, которые вы хотите заказать .Таблица размеров из ПВХ сортамента 40
Трубы из ПВХ сортамента 40 совместимы со всеми продуктами FORMUFIT с внешним монтажом и с внутренним монтажом .
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 1/2″ | 0,840 дюйма | 13/16″ | 21,33 мм | 0,622 дюйма | 0,109 дюйма |
| 3/4 дюйма | 1,050″ | 1-1/16″ | 26,67 мм | 0,824 дюйма | |
| 1″ | 1,315″ | 33,40 мм | 1,049″ | 0,133 дюйма | |
| 1-1/4 дюйма | 1,660″ | 1-5/8″ | 42,16 мм | 1,380 дюйма | 0,140 дюйма |
| 1-1/2 дюйма | 1,900″ | 1-7/8″ | 48,26 мм | 1,610 дюйма | 0,145″ |
| 2 дюйма | 2,375 дюйма | 2-3/8” | 60,32 мм | 2,067 дюйма |
Wall»> 0,113 дюйма
Wall»> 0,154 дюймаТаблица размеров из ПВХ сортамента 80
Трубы из ПВХ сортамента 80 совместимы только с FORMUFIT для внешней установки товары. Изделия FORMUFIT с внутренней посадкой, такие как внутренние куполообразные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ , не будут работать с трубой SCH 80 PVC из-за меньшего внутреннего диаметра.
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 1/2″ | 0,840 дюйма | 13/16″ | 21,33 мм | 0,546 дюйма | |
| 3/4” | 1,050″ | 1-1/16″ | 26,67 мм | 0,742 дюйма | 0,154 дюйма |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 0,957 дюйма | 0,179″ |
| 1-1/4” | 1,660″ | 1-5/8″ | 42,16 мм | 1,278 дюйма | 0,191″ |
| 1-1/2 дюйма | 1,900″ | 1-7/8″ | 48,26 мм | 1 500 дюймов | |
| 2 дюйма | 2,375 дюйма | 2-3/8” | 60,32 мм | 1,939 дюйма | 0,218″ |
Wall»> 0,147″
Wall»> 0,200″Таблица размеров тонкостенных труб из ПВХ
Тонкостенные трубы из ПВХ совместимы только с продуктами FORMUFIT для внешней установки . Изделия FORMUFIT для внутренней установки, такие как внутренние купольные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ не будет работать с тонкостенным ПВХ из-за большего внутреннего диаметра.
Обратите внимание, что не все размеры ПВХ доступны в тонкостенных трубах из ПВХ.
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 3/4” | 1,050″ | 1-1/16″ | 26,67 мм | 0,920 дюйма | 0,065 дюйма |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 1,185 дюйма | 0,065” |
| 1-1/2 дюйма | 1,900″ | 1-7/8″ | 48,26 мм | 1,750 дюйма | 0,075” |
Труба из ХПВХ
Труба из ХПВХ, также известная как Размер медной трубы (CTS) В пластиковой трубе используется другая система измерения, и несовместима с изделиями из ПВХ FORMUFIT.
Дополнительную информацию см. на нашей идентификационной странице CPVC.
Дополнительные характеристики
Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для применения в сантехнике. Хотя наши продукты имеют те же рейтинги, что и стандартные трубы и фитинги из списка 40 , а также водопроводные трубы и фитинги из ПВХ, они не были протестированы Национальным санитарным фондом (NSF) для жилых или коммерческих сантехнических применений. Они одобрены для использования в аквариумах, ирригации и гидропонике.
Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо, если вы используете мобильное устройство. Например, 1-дюймовая труба из ПВХ на самом деле имеет внешний диаметр 1,315 дюйма и внутренний диаметр 1,029 дюйма. Фитинги следуют той же схеме: 1-дюймовый фитинг имеет отверстие 1,315 дюйма для установки 1-дюймовой трубы, которая на самом деле имеет диаметр 1,315 дюйма.
Отверстие в фитинге и размер трубы точно такого же размера; это называется «посадка с натягом», и две части предназначены для «сварки» вместе с помощью клея для ПВХ, который на самом деле является растворителем, который сплавляет две части вместе.0005
Размеры трубы из ПВХ
Список 40 Размеры
| Ном. Труба Размер (дюймы) | Н.Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8″ | 0,405 | 0,249 | 0,068 | 0,051 | 810 |
| 1/4 дюйма | 0,540 | 0,344 | 0,088 | 0,086 | 780 |
| 3/8″ | 0,675 | 0,473 | 0,091 | 0,115 | 620 |
| 1/2 дюйма | 0,840 | 0,602 | 0,109 | 0,170 | 600 |
| 3/4″ | 1. 050 | 0,804 | 0,113 | 0,226 | 480 |
| 1″ | 1,315 | 1,029 | 0,133 | 0,333 | 450 |
| 1-1/4 дюйма | 1,660 | 1.360 | 0,140 | 0,450 | 370 |
| 1-1/2 дюйма | 1.900 | 1,590 | 0,145 | 0,537 | 330 |
| 2 дюйма | 2,375 | 2,047 | 0,154 | 0,720 | 280 |
| 2-1/2 дюйма | 2,875 | 2,445 | 0,203 | 1,136 | 300 |
| 3 дюйма | 3.500 | 3.042 | 0,216 | 1,488 | 260 |
| 3-1/2″ | 4.000 | 3,521 | 0,226 | 1,789 | 240 |
| 4 дюйма | 4. 500 | 3,998 | 0,237 | 2,118 | 220 |
| 5 дюймов | 5,563 | 5.016 | 0,258 | 2,874 | 190 |
| 6 дюймов | 6,625 | 6.031 | 0,280 | 3,733 | 180 |
| 8 дюймов | 8,625 | 7,942 | 0,322 | 5,619 | 160 |
| 10 дюймов | 10.750 | 9,976 | 0,365 | 7,966 | 140 |
| 12 дюймов | 12.750 | 11.889 | 0,406 | 10.534 | 130 |
Спецификация 80 Размеры
| Ном. Труба Размер (дюймы) | Н. Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. фунт/кв.дюйм* |
| 1/8″ | .405 | .195 | 0,095 | 0,063 | 1230 |
| 1/4 дюйма | .540 | .282 | 0,119 | 0,105 | 1130 |
| 3/8″ | .675 | .403 | 0,126 | 0,146 | 920 |
| 1/2 дюйма | .840 | .526 | 0,147 | 0,213 | 850 |
| 3/4″ | 1.050 | .722 | 0,154 | 0,289 | 690 |
| 1″ | 1,315 | .936 | 0,179 | 0,424 | 630 |
| 1-1/4 дюйма | 1,660 | 1,255 | 0,191 | 0,586 | 520 |
| 1-1/2 дюйма | 1. 900 | 1,476 | 0,200 | 0,711 | 470 |
| 2 дюйма | 2,375 | 1,913 | 0,218 | 0,984 | 400 |
| 2-1/2 дюйма | 2,875 | 2,290 | 0,276 | 1.500 | 420 |
| 3 дюйма | 3.500 | 2,864 | 0,300 | 2.010 | 370 |
| 3-1/2″ | 4.000 | 3,326 | 0,318 | 2,452 | 350 |
| 4 дюйма | 4.500 | 3,786 | 0,337 | 2,938 | 320 |
| 5 дюймов | 5,563 | 4,768 | 0,375 | 4.078 | 290 |
| 6 дюймов | 6,625 | 5. Размеры пвх: размеры, виды, свойства, достоинства, недостатки, цены Scroll to top |
