Калькулятор расчета лестницы онлайн
Прямая лестницаГ-образная лестницаП-образная лестница
Расчет прямой лестницы на косоурах
| Общая высота | Размер проступи | ||
| Ширина марша | Количество ступеней | ||
| Толщина перекрытия | Без подступенкаС подступенком |
Расчет г-образной лестницы на 90°
| Общая высота | |
| Размер проступи | |
| Ширина марша | |
| Количество ступеней | |
| Толщина перекрытия |
Основные параметры лестницы: Тип лестницы: Общая высота: Количество подъемов: Количество ступеней: Ширина ступени: Длина ступени: Высота подъема: Угол наклона: | |
Общая длина лестницы в плане: Длина ступеней: Общее количество ступеней: | |
Общая высота от пола до пола составляет | |
| |
| Headroom Step | data | |
| Raise actual test | data | |
| Test Array xCoordinateTopView | data | |
| Test Array yCoordinateTopView | data | |
| Test Array yCoordinateTopView | data | |
| Test Array yCoordinateTopView | data | |
| Общая высота | data | |
| Размер проступи | data | |
| Ширина марша | data | |
| Количество ступеней | data | |
| Толщина перекрытия | data |
Расчет п-образной лестницы на 180°
| Общая высота | |
| Размер проступи | |
| Ширина марша | |
| Количество ступеней | |
| Толщина перекрытия |
Основные параметры лестницы: Тип лестницы: Общая высота: Количество подъемов: Количество ступеней: Ширина ступени: Длина ступени: Высота подъема: Угол наклона: | |
Общая длина лестницы в плане: Длина ступеней: Общее количество ступеней: | |
Общая высота от пола до пола составляет | |
| asfgsfga | |
| ывпроишлтанп | |
| Headroom Step | data | |
| Raise actual test | data | |
| Test Array xCoordinateTopView | data | |
| Test Array yCoordinateTopView | data | |
| Test Array yCoordinateTopView | data | |
| Test Array yCoordinateTopView | data | |
| Общая высота | data | |
| Размер проступи | data | |
| Ширина марша | data | |
| Количество ступеней | data | |
| Толщина перекрытия | data |
Онлайн калькулятор расчета деревянной лестницы
Быстрый и удобный расчет лестницы онлайн прямых и поворотных конструкций, на второй этаж по индивидуальным размерам.
Винтовых, П — образных, на косоурах и с забежными ступенями, с поворотом на 90° и 180 градусов.
Расчет винтовой лестницы. Онлайн-калькулятор, чертежи, расчеты
Содержание
- 1 Типы спиральных лестниц эконом-класса
- 2 Расчет спиральных лестниц
- 3 Расчет винтовой лестницы онлайн
- 4 Винтовая лестница: чертеж
В настоящее время все больше людей придерживаются минимализма в интерьере и стиле. При строительстве такой подход не исключение.
При желании создать удобную и функциональную лестницу при минимальных затратах советуем вам рассмотреть эконом-вариант спиральной конструкции. Для того чтобы исключить лишние затраты на материалы и трудозатраты, важно правильно произвести расчет винтовой лестницы.
Типы спиральных лестниц эконом-класса
При выборе эконом-варианта мы сталкиваемся с двумя критериями, определяющими стоимость.
Первый критерием является материал изготовления, это может быть дерево, металл, бетон. Исходя из стоимости материала, оптимальным решением будет использовать дерево.
Вторым критерием является вариант конструкции, их также несколько:
- на косоуре.
- На тетиве.
- Консольная.
- На больцах.
В результате рассмотрения представленных вариантов можно смело сделать вывод, что оптимальное решение винтовой лестницы на второй этаж эконом-класса — это деревянная, на больцах.
Расчет спиральных лестниц
Расчет винтовой лестницы необходим для создания проекта и точного понимания объемов предстоящих работ.
Расчет винтовой лестницы рассмотрим на примере конструкции с полным кругом вращения 360° и высотой этажа 300 см. Ширину марша возьмем 100 см, с центральной опорой 20 см, общий диаметр всей конструкции составляет 220см.
- Начнем с определения длины окружности по внешнему краю и по траектории движения. Воспользуемся формулой L=πd, для внешней длины получаем Lв=3,14*220=690,8 см. Траектория движения определена из расчета 2/3 от радиуса строения, в результате получаем Lд=3,14*220*2/3=460,5 см.
- Опираясь на оптимальные значения размеров ступеней, определим их количество и размер. Рассмотрим вариант использования 17 шт., в таком случае высота каждой составит 300/17=18 см. Если высота получается дробной, допускается увеличить первую ступень с целью обеспечить одинаковый размер на все остальные. Ширина проступи по траектории движения составит 460,5/16=29 см (17-я ступень — это уже площадка второго этажа).
- Исходя из полученных данных, проверяем по формуле 2*а+с=60-65 см соответствие размеров стандарту ширины шага 2*18+29=65.
- Аналогично определим ширину проступи по внешнему краю 690,8/16=43 см.
- В точке крепления к опорному столбу ширина проступи определяется из расчета утроенного диаметра несущего столба, на который они нанизываются. Возьмем для примера диаметр столба 50 мм, в таком случае ширина в точке крепления составляет 150 мм.
- Промежуточные бочонки, которыми чередуются проступи, соответственно будут иметь размеры: внутренний диаметр — равный диаметру столба, внешний – ширине ступени в точке крепления, а высота будет равняться высоте ступени.
Расчет винтовой лестницы онлайн
Рассчитать винтовую лестницу онлайн можно, воспользовавшись онлайн-калькулятором.
Винтовая лестница: чертеж
Перед тем как приступить к закупке материалов и монтажу, рекомендуем сделать чертеж будущего строения.
Выполнив чертеж, вы убедитесь в том, что расчет винтовой лестницы выполнен правильно. Если на этапе создания чертежа вы заметите какие-либо не стыковки в параметрах, вы сможете их исправить без лишних затрат.
Создать чертеж мы рекомендуем при помощи специальных программ (AutoCad или Solidworks), это позволит вам без лишних проблем вносить изменения на этапе проектирования.
Поделиться с друзьями:
Твитнуть
Поделиться
Поделиться
Отправить
Класснуть
Adblock
detector
КАЛЬКУЛЯТОР ЛЕСТНИЦ [С интерактивными схемами лестницы]
Строительство лестницы для террасы, патио или сада — невероятно сложная задача.
Перед тем, как разложить инструменты и приступить к работе, убедитесь, что все шаги одинаковы по размеру и форме.
Для этого необходимо учитывать множество параметров и измерений при расчетах.
Мы покажем вам, как это можно легко сделать. 😉
Наш онлайн-калькулятор лестниц поможет упростить эту задачу.
Просто введите значения общей длины и подъема, а также некоторые размеры отдельных ступеней, чтобы рассчитать планировку вашей лестницы!
Содержание:
Как рассчитать лестницу
Чтобы использовать наш калькулятор лестницы, вам необходимо ввести как минимум следующие размеры:
- Общая длина – общая горизонтальная длина косоура лестницы
- Общая высота – вертикальная высота между низом первой ступени и верхом последней ступени в косоуре 9 лестницы0022
- Ширина косоула – общее диагональное измерение между краем ступени и задней линией
- Необходимое количество ступеней
Используя эти значения, наш калькулятор вычисляет вертикальный подъем высоты каждой отдельной ступени с дробью:
$$Подъем = {Всего\,Подъем\по количеству\,\,ступеней}$$
Кроме того, наш калькулятор позволяет выбрать между стандартным и скрытым монтажом.
Решение использовать одно крепление вместо другого зависит от вашей индивидуальной ситуации и проекта «сделай сам».
Проходя по статье и пояснениям, эти формулы довольно абстрактны и сложны.
Чтобы помочь вам понять нас, мы сделаем рабочий пример.
Это предназначено для упрощения расчетов, формул и пояснений.
Примеры расчетов
- Для обоих приведенных ниже примеров мы предположим, что нам нужно иметь 17 ступеней, ведущих к площадке с общим подъемом высоты по вертикали 120 дюймов и общим расстоянием по горизонтали 180 дюймов
- Допустим, у нас есть толщина протектора 2 дюйма
- Нахлест протектора 2 дюйма
- Толщина подступенка 1 дюйм
- И ширина стрингера 12 дюймов
Сначала мы рассмотрим пример расчета a стандартное крепление, а затем набор лестниц заподлицо.
При этом рассчитаем размеры ступеней и лестницы.
Кроме того, мы покажем вам, как калькулятор косоуров рассчитывает подъем, прогон, угол и длину косоуров, что позволяет эффективно спланировать планировку предполагаемой лестницы.
Либо выполните эти расчеты, либо просто воспользуйтесь калькулятором, чтобы сделать свой проект «Сделай сам» проще простого!
Хорошо звучит? 😀
Стандартные расчеты крепления
Сначала мы вычисляем вертикальную высоту подъема каждой ступени:
$$Rise = {Total\,Rise \over Number\,of\,Steps} = {120\,in\ свыше 17} = 7,06\,in$$
Теперь при использовании лестницы со стандартным креплением вертикальный подъем ступеней будет на одну ступень меньше, чем при скрытом креплении, поскольку последнюю ступеньку занимает настил. Таким образом, мы вычисляем:
$$Подъем\,из\,ступеней = Всего\,Подъем – Подъем = 120\,дюйм – 7,06\,дюйм = 112,94\,дюйм$$
Теперь, если учесть толщину протектора (толщина протектора на каждом шаге), мы должны вычесть и это. Таким образом, калькулятор лестницы настила вычисляет:
$$Пробег\,из\,ступеней = Всего\,Пробег – (Проступь\,Нахлест + Подступенок\,Толщина) = 180\,дюйм – (2\,дюйм + 1\ ,in) = 177\,in$$
Таким образом, наш калькулятор настила лестницы может вычислить общее расстояние по горизонтали между краем каждой ступени (не забывая, что последней ступенью является настил!):
$$Run = {Run\,of\,steps \over Number\,of\,steps} = {177\,in\over 16} = 11.
{-1} {112,9o = 12,12\,in$$
Наконец, калькулятор объединяет вычисленные выше значения, чтобы вычислить общую длину стрингера ступеней:
$$Stringer\,Length = C_3 + B_3 + (Number\,of\, Ступени – 1) × (B_1 + C_2) = 9,33 дюйма + 2,72 дюйма + (16-1) × (3,8 дюйма + 9,32 дюйма) = 208,88 дюйма $ $
Расчеты скрытого монтажа
Расчет подъема, длины, угла наклона и длины стрингера для скрытого крепления очень похож на расчет стандартного крепления.
Мы просто помним, что последний шаг ведет нас на настил.
Как и раньше, вычисляем вертикальный подъем высоты:
$$Rise = {Всего\,Подъем\по Кол-во\,\,Ступеней} = {120\,in \over 17} = 7.06\,in$$
В отличие от стандартного измерения крепления, где мы вычитали последний шаг из подъема, при скрытом креплении мы имеем следующее:
Однако на верхней ступени у нас не будет проступи (поскольку последней ступенью является сам настил!) Таким образом, мы преобразуем приведенные выше формулы, чтобы получить вертикальный шаг подъема:
$$Подъем\,из\,ступеней = Всего\,Подъем – Проступь\,Толщина = 120\,дюйм – 2\,дюйм = 118\,дюйм$$
Как и прежде, включая проступь при учете пробега ступеней дает:
$$Пробег\,из\,ступеней = Всего\,Прогон – (Проступь\,Нахлест + Подступенок\,Толщина) = 180\,дюйм – (2\,дюйм + 1\,дюйм) = 177\,in$$
Таким образом, наш калькулятор вычисляет общее расстояние по горизонтали между ребрами каждой ступеньки.
Разница здесь в том, что у нас есть 17 шагов, так как последний шаг включен в скрытое крепление! 9o = 11,52\,in$$
Наконец, калькулятор вычисляет общую длину стрингера, как и раньше:
$$Stringer\,Length = C_3 + B_3 + (Number\,of\,Steps – 1) × (B_1 + C_2) = 8,62\,in + 2,84\,in + (17-1) × (3,96\,in + 8,62\,in) = 212,72\,in$
Будьте осторожны! ⚠️
Убедитесь, что вы не округляете свой ответ до окончательного расчета. Эти небольшие ошибки округления могут сильно повлиять на окончательный ответ!
Мы понимаем, что уследить за этим довольно сложно! Будьте уверены, если вы этого не понимаете, не волнуйтесь.
Калькулятор сделает все это за вас, сместив акценты и заботы с вас на технологию. 😉
Часто задаваемые вопросы
- Какие рекомендации или правила необходимо учитывать при планировании строительства лестницы?
Мы рекомендуем вам ознакомиться со всеми строительными нормами в вашей стране.
Наш калькулятор запрограммирован на получение точных измерений в соответствии с указаниями Совета американских строительных чиновников и Международного совета по нормам и правилам.
- Какие объекты недвижимости должны соответствовать строительным нормам моей страны для лестниц и лестниц?
Чтобы получить точный ответ, обратитесь к строительным нормам вашей страны.
Однако хорошим ориентиром является то, что любой бизнес или церковь, организация, офис или коммерческая недвижимость должны соответствовать стандартам лестниц вашей страны.
Будьте осторожны – вы рискуете получить значительные штрафы, если не будете соответствовать стандартам лестницы.
Воспользуйтесь нашим калькулятором, проведите небольшое исследование и следуйте приведенным выше примерам, чтобы убедиться, что вы их выполняете, прежде чем начать!
- Что делать, если размеры моей лестницы указаны в других метрических или имперских единицах измерения?
Ответ очень прост! Наш калькулятор может работать во многих различных единицах измерения одновременно.
Оценщик выполняет преобразования для вас, используя следующие соотношения:
$$1\,фут = 12\,дюймы = 0,33\,ярды = 30,48\,сантиметры = 0,3048\,метры$$
Это так просто! 🙂
- Должна ли лестница моего дома соответствовать местным стандартам?
Нет! Как правило, стандарты регулирования лестниц в зданиях применимы к коммерческим объектам, использующим постоянные лестницы, а не к обычным домашним, временным или переносным ступенькам для личного пользования.
- Есть ли какие-либо рекомендации или советы относительно длины моей лестницы?
Совет американских строительных чиновников и Международный совет по нормам и правилам дают хорошие рекомендации.
Эти правила рекомендуют, чтобы подъем по лестнице был не более 7,75 дюймов (17,78 см), а длина лестничного пролета — не менее 10 дюймов (25,4 см).
Не забывайте, что это коммерческая недвижимость.
Это может быть непрактично или необходимо для вашего дома, где ваша лестница не обязана соответствовать тем же коммерческим стандартам, но ее следует использовать в качестве ориентира.
- Где я могу узнать больше о стандартах лестниц для коммерческой недвижимости?
Много информации можно найти в Интернете.
Мы рекомендуем этот веб-сайт в качестве отличной отправной точки: https://codes.iccsafe.org/content/IBC2018P4/chapter-10-means-of-egress#IBC2018P4_Ch20_Sec1011. Раздел 1011 содержит много информации из международных строительных норм и правил 2018 года.
Как рассчитать длину марша и подъема лестницы и бесплатный инструмент-калькулятор
Используйте наш простой калькулятор, чтобы рассчитать длину подъема и длины лестницы.
Автор статьи: Том Эйр | Последнее обновление: ноябрь 2020 г.
При проектировании или изменении конструкции лестницы часто может возникнуть некоторая путаница в отношении количества лестниц, высоты и длины лестницы. Часто вам нужно сесть и действительно подумать о дизайне, чтобы убедиться, что все подходит и соответствует стандартам! Мы рекомендуем провести тщательный размеренный осмотр территории, чтобы убедиться, что все, что вы проектируете, подойдет!
Используя наш бесплатный калькулятор лестниц ниже, вы сможете:
- Длина лестничного марша
- Длина лестничного марша с выступом
- Длина лестничного марша
- Угол подъема (в градусах)
Посмотрите на калькулятор ниже.
Терминология калькулятора лестниц
Угол подъема
Угол лестницы от горизонтали в градусах.
O/A Длина подъема
Общее вертикальное расстояние между уровнями пола.
Выходная длина
Общее горизонтальное расстояние между началом и концом лестницы.
Длина подъема
Расстояние по вертикали между лестницей и следующей лестницей.
Бег / Идти
Расстояние по горизонтали от конца предыдущей ступеньки и начала следующей.

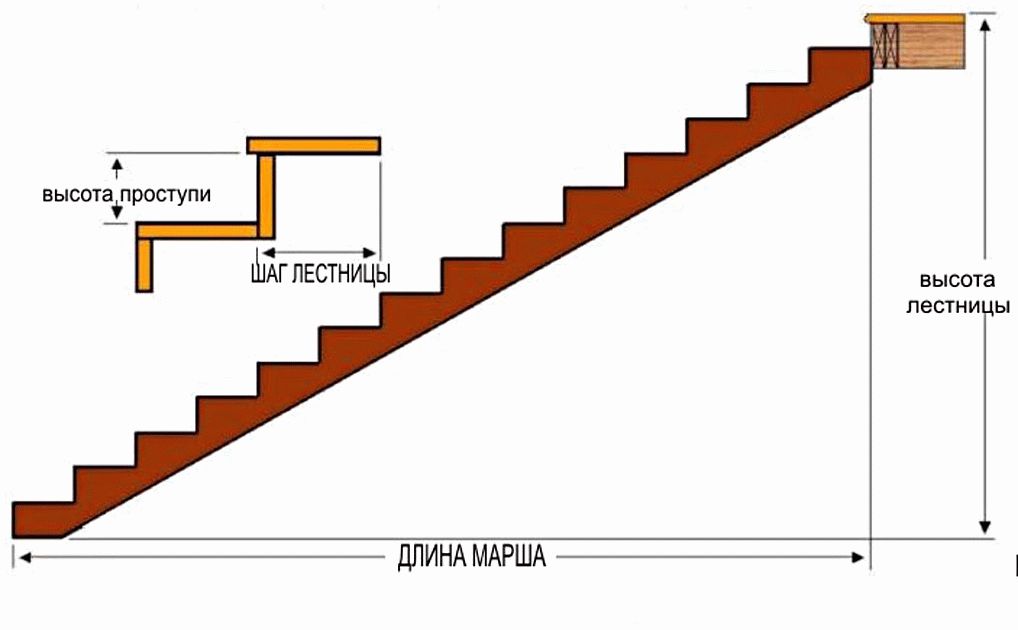

Диаграмма терминологии
Калькулятор лестниц
Стандарты лестниц
Последний документ стандартов, который мы смогли найти, — это утвержденный документ K от 2013 года. Его можно найти здесь.
Пожалуйста, дважды проверьте информацию, прежде чем браться за какой-либо дизайн!
Частные лестницы
Мин. высота (мм) = 150 мм
Макс. высота (мм) = 220 мм
Мин. высота (мм) = 220 мм
Макс. высота (мм) = 300 мм
Мин.
высота (мм) = 150 мм
Макс. высота (мм) = 190 мм
Мин. высота (мм) = 250 мм
Макс. высота (мм) = 400 мм
Лестницы общего доступа
Мин. высота (мм) = 150 мм
Макс. высота (мм) = 170 мм
Мин. высота (мм) = 250 мм
Макс. высота (мм) = 400 мм
Макс. угол подъема = 42º
