Байпас теплосети: Что такое байпас и зачем он нужен?

No Comments on Байпас теплосети: Что такое байпас и зачем он нужен?Posted in Разное By alexxlabPosted on

Что такое байпас и зачем он нужен?

Содержание статьи:

  • Что представляет собой байпас?

  • Использование байпаса. Два основных случая

  • Снижение энергозатрат

  • Заключение

В организации отопления очень важно найти баланс: в помещении должно быть комфортно вне зависимости от температуры воздуха на улице. Нередко бывает так, что с наступлением оттепели в доме или в офисе становится слишком душно, а резкое понижение температуры воздуха негативно сказывается на температуре внутри помещения. Байпас – идеальное решение, чтобы сохранять  комфорт при любых погодных условиях и облегчить эксплуатацию отопительных приборов, ведь в однотрубных системах центрального отопления он позволяет установить теплорегулятор.

Однако обо всем по порядку.

Что представляет собой байпас?

По сути, байпас – это перемычка в виде отрезка трубы. Она устанавливается между прямой и обратной проводкой любого стандартного радиатора отопления. Диаметр байпаса должен быть на 1 размер меньше, чем диаметр труб подводки. Это необходимо для сбалансированного распределения теплоносителя между самим байпасом и отопительным прибором.

Таким образом решается сразу две важных задачи: с одной стороны вся система продолжает бесперебойно работать даже в период ремонта оборудования, с другой – появляется возможность управлять потоками теплоносителя.

Использование байпаса. Два основных случая

Случай 1

Однотрубная система отопления хоть и устарела морально, но все равно еще достаточно часто используется в зданиях постройки прошлого века. Минус не только в том, что нередко система не в состоянии обеспечить необходимый уровень тепла, но иногда ее работа бывает слишком эффективна: в помещении очень душно и находиться там некомфортно. Установка байпаса – самое простое и эффективное решение в этой ситуации. Установка устройства даст возможность регулировать температуру в доме.

Трехходовой или радиаторный терморегулятор может изменять количество теплоносителя между отопительным прибором и стояком. Байпас необходим для того, чтобы распределить теплоноситель между ними. Получается, что байпас позволяет транспортировать теплоноситель одновременно по стояку и к отопительному прибору. Также при отсутствии этого элемента было бы невозможно осуществить ремонт батареи без отключения целого участка системы.

Случай 2

Нередко в современных отопительных системах нельзя обойтись без использования циркуляционного насоса. В этом случае система становится энергозависимой, ведь без электричества насос работать не сможет. Спасительная роль байпаса в этом случае важна и одновременно проста, ведь как только пропадет свет, достаточно перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Байпас, снабженный клапаном, может выполнить данные процедуры автоматически. Эти простые действия способны перевести систему отопления в режим естественной циркуляции.

Снижение энергозатрат

Еще одно преимущество использования байпаса в однотрубной системе отопления, при использовании терморегуляторов – возможность снизить счета за отопление. Дело в том, в этом случае эффективность использования теплоносителя повышается в среднем на 30%. Это значит, что и эффективность теплоотдачи у радиаторов отопления повышается процентов на 10. Значение может показаться не очень ощутимым, но если посчитать объемы «лишней» энергии, за которую платит сам потребитель, то в денежном эквиваленте получается приличная сумма.

Заключение

Строго говоря, байпас не является обязательным элементом в отопительной системе, но желателен. Вполне возможно, что пользу от него никогда ощутить и не случится, особенно если у вас новый дом с двухтрубной системой центрального отопления. В противном случае байпас может сэкономить массу времени, денег и сил, если возникнет необходимость замены радиаторов отопления.


Что такое байпас: устройство, принцип работы, назначение, изготовление

Оглавление:
Что такое байпас: его устройство и принцип работы
Для чего нужен байпас: его область применения
Установка байпаса: тонкости монтажа своими руками

На вопрос, что такое байпас, коротко можно ответить следующим образом – это обводная труба с запорной арматурой, позволяющая перенаправлять ток жидкости в обход того или иного сантехнического прибора. На этот трубопроводный узел возлагают как минимум две задачи – он обеспечивает бесперебойную работу трубопроводов в моменты ремонта оборудования и дает возможность управлять потоками жидкости. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, что такое байпас, как он работает, где используется и как делается самостоятельно.

Байпас в системе отопления фото

Что такое байпас: его устройство и принцип работы

Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними – по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

  1. Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом – в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
  2. Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки – один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.

    Что такое байпас фото

А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует – получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла.

Нехорошо как-то получается – именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

Для чего нужен байпас: его область применения

Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.

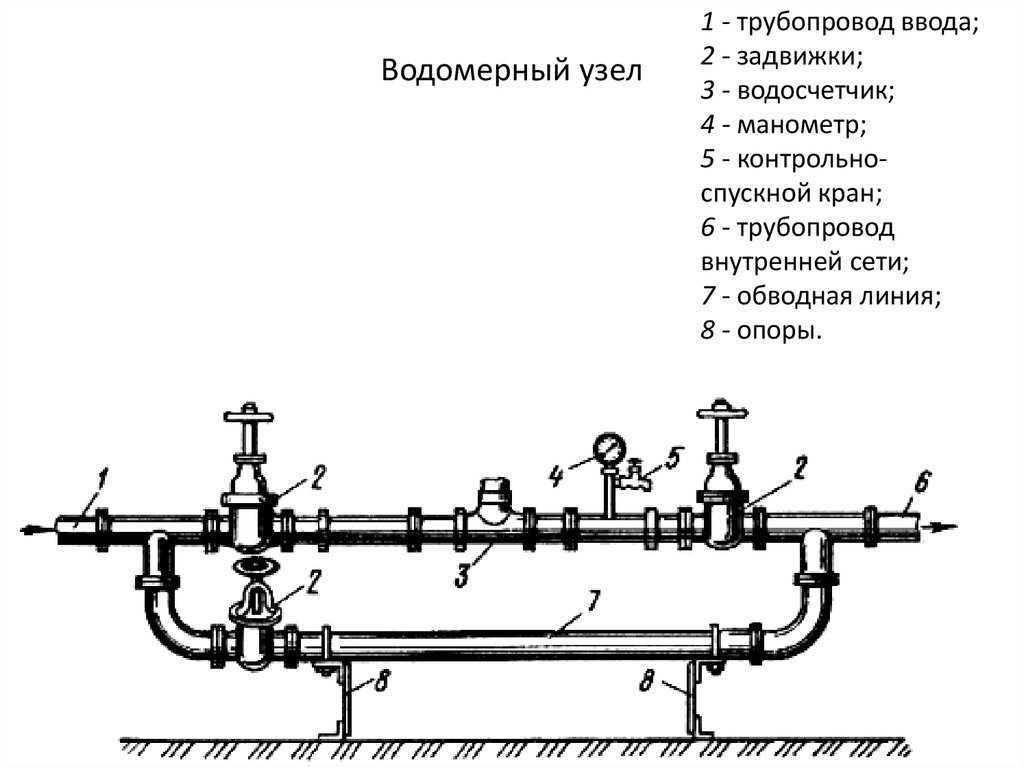

  1. Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно. Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.

    Байпас в системе водоснабжения фото

  2. Байпас в системе отопления. Здесь также вариантов несколько: во-первых, это рассмотренный выше пример с приборами отопления; во-вторых, любое оборудование, которое может быть отремонтировано или заменено без остановки системы в целом. В общем, оборудование, без которого система или ее часть может продолжать свою работу. К таким приборам относят циркуляционные насосы в системах отопления с естественной циркуляцией теплоносителя, всевозможные узлы учета и контроля и даже котлы отопления при их последовательном подключении. В отоплении функция байпаса как обводной трубы является не единственной – здесь он может использоваться и в качестве узла регулировки температуры теплоносителя, как описано в примере с батареей отопления. Такое устройство монтируется не только на стояках – некоторая его разновидность применяется в индивидуальных системах отопления. Только в этом случае на байпасе кран не устанавливается – регулировка температуры отопительного прибора осуществляется отсекающими и регулирующими кранами специальной конструкции.

    Байпас перемычка фото

В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

  1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
  2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
  3. Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
  4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.

    Байпас для циркуляционного насоса фото

  5. Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Frese BYPASS

Frese BYPASS обеспечивает глубокое понимание вашей районной энергосети, позволяя вам оптимизировать энергоэффективность за счет снижения температуры и давления.

Управление потоком в вашей районной энергосети больше не должно быть игрой в угадайку. Благодаря новому байпасному решению от датского производителя клапанов Frese вы сможете удаленно отслеживать, управлять и контролировать свои системы, тем самым обеспечивая значительную экономию энергии, а также свою прибыль.

— Мы сосредоточены на том, чтобы повысить интеллектуальность компонентов в сетях централизованного энергоснабжения, чтобы повысить их ценность как для поставщиков услуг, так и для клиентов, — говорит Мартин Овербьерг, менеджер по развитию бизнеса в области энергоснабжения компании Frese.

Frese BYPASS состоит из старого фаворита: Frese OPTIMA Compact PICV, который представляет собой регулирующий клапан, не зависящий от давления, и нового интеллектуального контроллера с батарейным питанием, который обеспечивает дистанционное управление клапаном.

Актуальная информация с точными данными

Основным преимуществом Frese BYPASS является то, что он обеспечивает фактическую информацию и устраняет некоторые погрешности при расчетах давления и температуры.

— Мы тесно сотрудничали с несколькими датскими поставщиками централизованного теплоснабжения при разработке Frese BYPASS, и преимущества активного использования ваших байпасных устройств очевидны. Вы сможете уменьшить теплопотери в своей сети, а также обеспечить своим клиентам постоянный доступ к горячей воде. Новые данные также позволяют оптимизировать работу насоса, избегая излишне высокого давления, объясняет Мартин Овербьерг.

Значительная экономия за счет незначительных изменений

Обширные полевые испытания нового IoT-продукта Frese подтверждают эти заявления.

Viborg DHC провел крупномасштабное испытание прототипа, модернизировав около 30 устройств в существующие блоки байпаса, и уже внес несколько изменений в свою сеть. До сих пор эти незначительные изменения продемонстрировали большой потенциал с точки зрения энергоэффективности и экономии средств.

Благодаря точным данным, предоставленным Frese BYPASS Viborg DHC, менеджер по распределению Том Дигет понял, что давление в определенной части его сети было излишне высоким, и смог снизить его на 0,4 бара, что привело к годовой экономии 27 400 кВтч, что составляет 18 400 датских крон. — только в этой области.

Viborg DHC теперь сосредоточил свое внимание на контроле температуры, и Том Дигет возлагает большие надежды:

— Стратегически размещая Frese BYPASS в сети, можно немного повысить температуру обратки в критических точках, а температуру подачи можно снижается по всей сети. Вот тут-то и начинают поступать деньги. Каждый раз, когда мы снижаем температуру на входе на 1 градус, мы экономим 250 000 датских крон за счет снижения теплопотерь, объясняет он.

Технология plug-and-play

Frese BYPASS разработан с учетом простоты эксплуатации. Его можно модернизировать в существующие установки, а поскольку он беспроводной и работает от батареи, нет необходимости в сложных или дорогих внешних подключениях, Wi-Fi или сим-картах. Решение использует сеть LPWAN Sigfox, которая уже имеет собственную инфраструктуру. Бизнес-модель Sigfox построена на прозрачных подписках с фиксированной ежемесячной оплатой за единицу. Это обеспечивает максимальную финансовую предсказуемость для клиентов.

Дистанционное управление через приборную панель

Управлять Frese BYPASS легко через веб-приборную панель Frese FLOWCLOUD®. Эта быстро реагирующая платформа обеспечивает единую центральную точку доступа ко всем вашим устройствам Frese BYPASS, где вы можете получить дополнительную информацию о вашей сети с помощью исторических графиков давления, температуры и положения клапана на вашем компьютере, смартфоне или планшете. По мере разработки Frese новых функций они будут доступны через Frese FLOWCLOUD®.

— данные должны передаваться туда, куда они нужны нашим клиентам, поэтому, если эта платформа вам не подходит, мы также предлагаем сторонний API. Обмен данными будет только ускоряться по мере того, как районные энергетические и другие коммунальные компании начнут стремиться к дальнейшей оптимизации и синергии, и мы хотим предоставить нашим клиентам наилучшие инструменты для этого процесса, — объясняет Мартин Овербьерг.

Sigfox обеспечивает соединение

Frese BYPASS — это продукт IoT, часть так называемого «Интернета вещей». Это означает, что устройство может обмениваться электронными данными со своим окружением — в данном случае через сеть Sigfox. Sigfox использует узкополосную технологию или LPWAN, которая отлично подходит для очень небольших пакетов данных, которые Frese BYPASS должен передавать и получать. Эта сеть также отличается чрезвычайно низким энергопотреблением и очень большой досягаемостью. Бизнес-модель Sigfox построена на прозрачных подписках с фиксированной ежемесячной оплатой за единицу. Это обеспечивает максимальную финансовую предсказуемость для клиентов.

В настоящее время Sigfox работает практически по всей стране, но если вы установите Frese BYPASS там, где зона покрытия сигнала ограничена, например, глубоко внутри здания, то сигнал можно легко улучшить с помощью повторителя сигнала.

Подробнее о технологии Sigfox читайте здесь.
