Диммировать что это: Диммирование светодиодов в деталях — регулировка яркости светодиодных ламп

Диммирование светодиодов в деталях — регулировка яркости светодиодных ламп

Диммирование (от англ. dimming — затемнение) — это процесс управления интенсивностью освещения, уходящий своими корнями в XIX век. Впервые диммирование было применено в театрах, когда по замыслу режиссёра сцена должна была затемняться и освещаться в зависимости от происходящего на ней действия. Для этого используемые в то время прожекторы с дуговыми лампами прикрывались затемняющими шторками. Чем больше эти шторки перекрывали световой поток, тем больше они диммировали освещение. Сегодняшние диммеры далеко ушли от своего незамысловатого предшественника, однако в целом их назначение осталось прежним.

Регулировка яркости широко используется в современных системах. Так посредством диммирования можно создать мягкое камерное освещение в гостиной или спальне, быстро сменить атмосферу в кафе или ресторане, усилить визуальные «магниты» в ритейле.

1 Преимущества диммирования

• Возможность создания и быстрой смены сценариев освещения, недостижимых при помощи стандартных двухпозиционных выключателей.
• Регулировка яркости позволяет эксплуатировать осветительные приборы в щадящем режиме, что продлевает их срок службы.
• Диммирование приводит к уменьшению энергопотребления и тепловыделения.



Наиболее широкие возможности по управлению световой средой открываются при сочетании диммирования с разделением световых приборов на группы. Такой подход позволяет управлять общим светом и акцентами независимо друг от друга, реализуя самые интересные и сложные сценарии.



Преимущества диммирования светодиодов

Регулировка яркости светодиодов позволяет в полной мере раскрыть весь их потенциал. Особенности работы LED делают этот осветительный элемент идеальным кандидатом на диммирование.

• Яркость светодиода можно менять в очень широком диапазоне, в отличие от люминесцентных ламп.
• Изменение яркости никак не сказывается на цветовой температуре и цветопередаче, в отличие от ламп накаливания.
• Снижение яркости ведёт к увеличению срока службы, а не наоборот, как в случае с галогенными лампами.
• Регулировка яркости светодиодных светильников происходит без задержек, что позволяет использовать их даже в самых динамичных осветительных сценариях.



Особенности диммирования светодиодов

Простейший диммер, регулирующий затемнение ламп накаливания, делает это за счёт «срезания» синусоиды переменного тока. Но в отличие от ламп накаливания, LED светильник имеет более сложное устройство и работает под управлением электронной схемы — драйвера. Таким образом, корректность работы осветительного оборудования напрямую зависит от управляющего им драйвера. В то же время, правильно подобрав драйвер, можно задиммировать абсолютно любые светильники, независимо от их мощности и типа.

2 Стандарты и протоколы диммирования

TRIAC

Симисторный диммер, работающий по отсечке фазы. Его главные преимущества — это низкая цена и возможность встраивания в схему без лишних коммутаций (как выключатель). Для корректного диммирования светодиодов важно проверить совместимость оборудования (связки диммер-драйвер). Это позволит избежать нежелательного гудения и мерцания при работе.

1-10V

Стандарт, завоевавший широкую популярность в эпоху повсеместного использования люминесцентных ламп. Его суть заключается в отправке по отдельной паре проводов сигнала от 1 до 10V. То есть диммер в данном случае реализован в виде обыкновенного потенциометра. Главным преимуществом такого подхода является полная нечувствительность к нагрузке. Среди недостатков — невозможность управления источником света из нескольких мест и слабая поддержка со стороны производителей светодиодов.

DALI

Цифровой протокол, поддерживаемый большинством производителей профессионального осветительного оборудования. Его главное преимущество — это цифровая шина, объединяющая все диммируемые светодиодные светильники в единую систему. Включение, выключение и регулировка яркости осуществляются за счёт сигнальных команд, а не за счёт размыкания питающей цепи. Такой подход позволяет в любое время переназначать, какой выключатель за какой светильник отвечает.

Но самым главным преимуществом цифрового протокола DALI является возможность программирования сцен с их последующим сохранением в памяти. Это полностью переворачивает представление об управлении освещением. Обычная клавиша выключателя может теперь не просто управлять светильником, а задавать режим работы для целой группы.

Из недостатков протокола DALI можно выделить разве что высокую стоимость и необходимость предварительной настройки системы управления.

Push DIM

Интересный в реализации тип диммирования, позволяющий использовать для подключения всего два провода. В роли управляющих элементов служат кнопки с нормально разомкнутыми контактами. Пока вы держите кнопку, сигнал есть, отпустили — сигнала нет.

Метод прост в реализации, не требует дополнительных настроек и может быть реализован почти с любой электрофурнитурой. Но есть и недостатки: малая распространённость драйверов с таким стандартом и ограниченное количество светильников, подключаемых к одной кнопке.

Casambi

Беспроводная система управления освещением на основе технологии Bluetooth Low Energy.

Позволяет управлять светом с помощью гаджетов на базе iOS и Android или с настенных выключателей и панелей. Подключение светильников к системе происходит за счет добавления в цепь одного из устройств Casambi.

Отсутствие дополнительных проводов позволяет интегрировать управление по Casambi в проект на любой стадии.

Система имеет ряд продуктов с различными вариациями по интеграции и подключению:

• TRIAC диммера Casambi с управлением через смартфон.
• TRIAC драйвера Casambi с управлением через беспроводной переключатель.

Возможности системы:

• Подключение большинства светодиодных приборов и LED лент, представленных на рынке света
• Управление приборами по одному и группами
• Создание статичных и динамичных сценариев
• Управление RGB и Tunable White
• Совместимость со стандартами диммирования TRIAC, 0-10V (1-10V), DALI
• Взаимодействие с датчиками движения, освещенности, присутствия и др.
• Интуитивный интерфейс управления

3 Выбор драйвера

Выбор драйвера и типа диммирования определяется множеством факторов. Самыми гибкими в этом плане являются встраиваемые светильники, так как их драйвер вынесен за пределы корпуса. В случае же с накладными и подвесными светильниками приходится учитывать большое количество нюансов. Однако нерешаемых задач не существует. Заручившись поддержкой квалифицированных специалистов, можно задиммировать даже те светильники, которые изначально не были на это рассчитаны.

что это такое и как его организовать / Блог E27

Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

Меню

• Свет для дома
• Для улицы
• Трек-системы
• Лампы
• Электрика
• Серии электрики
• HOT 🔥

Диммер представляет собой устройство для регулирования яркости свечения разных осветительных приборов. Сам же процесс изменения яркости называется диммированием. Далеко не все источники света имеют возможность регулировать яркость свечения. Каким лампочкам это под силу и за счет чего работает системы, попробуем объяснить простыми словами.

Благодаря установке диммера можно быстро и просто менять яркость свечения светильника. Это позволяет создать оптимальную атмосферу для работы или отдыха. Более того, использование экономного режима продлевает срок службы лапочки и существенно снижает затраты на электроэнергию.

Важно помнить, что далеко не все лампочки поддаются диммированию. Практически невозможно организовать данный процесс на люминесцентных источниках света. Не всегда поддаются регулировке яркости и светодиодные модели, о возможности диммирования производители уведомляют на упаковке товара.

Определенные сложности с данным процессом могут возникнуть у светотехники, которая оснащена дополнительными устройствами: драйверами, трансформаторами и так далее.

Диммирование ламп накаливания

Проблем с диммированием технологически устаревших ламп накаливания, как правило, не возникает. Купить подходящий диммер можно как в любом строительном магазине, так и в интернете. Такие устройства устанавливаются на место обычного выключателя. Это под силу выполнить любому. Процесс не требует особых знаний и специальных инструментов.

Устанавливая данный прибор стоит помнить, что уменьшая яркость лампы накаливания, снижается и ее кпд. Таким образом, чем меньше яркость источника света, тем меньше его эффективность. Кроме того, при уменьшении яркости ламп накаливания меняется цвет их света. Он становится красным, что искажает цветовосприятие в помещении.

Регулирование яркости люминесцентных ламп

Осуществить диммирование люминесцентных ламп организовать очень сложно. Обычные устройства, используемые для лампочек накаливания, в данном случае не подходят. Чтобы организовать регулирование яркости в данном случае следует построить техническую систему, которая базируется на ЭПРА — электронном пускорегулирующем аппарате, контроллера и диммере. Этим зачастую занимаются специализированные компании, поскольку данный процесс требует специальных знаний, навыков и квалификации.

Диммирование галогенных источников света

Большинство товаров данного типа легко регулируются с помощью самых простых устройств. Некоторые фабрики также предлагают специализированные приборы для управления яркостью галогенных ламп. Это связано с тем, что существует отдельная группа источников света этого типа, работающая от напряжения 12 В. Такие изделия подключаются к сети через понижающий трансформатор. Последние бывают разными и выбирать диммер стоит исходя из особенностей трансформатора.

Регулирование яркости светодиодных лампочек

Светодиодная техника сегодня делится на две большие группы: светодиодные лампочки и светильники, снабженные встроенными лед-моделями. В первом случае следует обращать внимание на упаковку товара, поскольку они могут быть как диммируемыми, так и недиммируемыми. Если лампочки подлежат регулировке яркости, то в большинстве случаев для этого достаточно использовать самые простые устройства. Но стоит учитывать, что существует ряд моделей, которые работают только со специальными диммерами.

Зачастую это необычные решения с широким функционалом.

Светодиодные лампы, работающие от сети 12 В регулируются посредством интеллектуальных диммеров или контроллеров. Лед-светильники в большинстве случаев уже снабжены данными устройствами, что позволяет сразу управлять яркостью без особых сложностей.

← Предыдущая запись Следующая запись →

О нас

e27.ua — это прекрасная команда, которая каждый день работает над тем, чтобы выбор светильников для вас стал еще удобнее, еще проще, еще быстрее. Всего за несколько лет активного развития мы стали эталоном, на который равняются большинство украинских интернет-магазинов освещения. Уверены, что вы оцените результат нашей работы и с удовольствием будете использовать все возможности e27.ua.

Подробнее…

Информация

Каталог

Контакты

Бесплатно со всех мобильных и городских номеров Украины

[email protected]

Написать в Telegram

Что такое затемнение? Введение в затемнение светодиодов

Введение в затемнение светодиодов / КАК ЗАТУМАТЬ СВЕТОДИОДЫ / ЗАТЕМНЕНИЕ СВЕТОДИОДОВ

Диммирование означает уменьшение мощности лампы или осветительного прибора.

Мощность лампы или осветительного прибора измеряется в люменах (лм) и иногда называется «световым потоком». Когда яркость лампы или светильника снижается, ее световой поток уменьшается.

МОЖНО ЛИ СВЕТОДИОДЫ БЫТЬ ЗАТЕМНЕННЫМИ?

Да, все светодиоды можно затемнить, но это не всегда просто. Практично или нет затемнять конкретную светодиодную лампу или осветительный прибор, будет зависеть от драйвера, который используется для управления им. Итак, чтобы ответить на вопрос «Можно ли приглушить яркость этих конкретных светодиодов?» необходимо сначала немного разобраться в светодиодах и драйверах.

Все светодиоды нуждаются в драйвере, представляющем собой часть электроники. Его основная функция состоит в том, чтобы управлять светодиодами при правильном напряжении и токе, преобразовывая сетевой переменный ток (обычно 230 В, 50 Гц) в 12 или 24 В постоянного тока. Это необходимо, потому что светодиоды не работают от сети. Светодиоды работают при низком напряжении на постоянном токе.

В коммерческих осветительных приборах , таких как светодиодные панели, потолочные светильники и прожекторы, драйвер обычно отделен от светильника. Это означает, что драйвер доступен установщику, так что, если драйвер соответствующего типа, к нему, помимо проводов сетевого питания, можно подключить провода управления диммированием.





Светодиодная панель с драйвером. Драйвер отделен от панели, поэтому при необходимости он доступен для подключения проводов управления диммированием.









В светодиодных светильниках драйвер встроен и недоступен. Светодиоды и драйвер поставляются в виде единого герметичного элемента.









Светодиодная лампа. Драйвер находится в цоколе лампы, а сам блок герметичен, поэтому нет возможности подключить какие-либо провода управления диммированием.







Итак, чтобы ответить на очень общий вопрос «Можно ли диммировать светодиоды и как вы это делаете?» сначала нужно определить, является ли драйвер отдельным и доступным или он интегрирован со светодиодами.

ДИММИНГ СВЕТОДИОДОВ С ОТДЕЛЬНЫМ ДРАЙВЕРОМ

Если драйвер отделен от осветительного прибора или доступен внутри него, то лучший способ затемнения светодиодов будет использовать диммирующий драйвер. Именно так в большинстве случаев диммирование достигается в коммерческих и промышленных установках.







Установка коммерческого светильника общей конструкции. Драйвер светодиода, показанный здесь слева от изображения, представляет собой отдельный элемент и доступен для установщика.

При желании драйвер может быть диммирующего типа, выполняя двойную функцию драйвера (преобразовывая входящее питание с 230 В переменного тока на 12-24 В постоянного тока) и диммера.









Драйвер диммера выполняет две функции: он и драйвер, и диммер.

В качестве драйвера он преобразует сетевое питание переменного тока (обычно 230 В, 50 Гц) в 12–24 В постоянного тока. Это необходимо, потому что светодиоды не работают от сети. Светодиоды работают при низком напряжении на постоянном токе.

В качестве диммера увеличивает и уменьшает количество электроэнергии, подаваемой на светодиоды. Драйвер делает это двумя основными способами — широтно-импульсной модуляцией (ШИМ) или амплитудной модуляцией (АМ) — и они обсуждаются ниже. Однако, если драйвер использует PWM или AM, обычно это малоинтересно для установщика или спецификатора. Они являются внутренними для драйвера и практически не влияют на конечного пользователя и качество приглушенного света, который он увидит. Более важный вопрос для составителя спецификации и установщика заключается в том, как дать драйверу указание сделать светодиоды ярче или тусклее.

Есть несколько способов управлять драйвером или указывать ему, что делать. В каждом случае драйверу потребуется непрерывная подача питания от сети плюс управляющий сигнал, чтобы сообщить ему, что делать. Наиболее распространены следующие способы управления водителем:

DALI (цифровой адресный интерфейс освещения) . DALI является наиболее распространенным протоколом связи для управления коммерческим освещением, используемым сегодня. Сигнал DALI подается на драйвер(ы) светодиодов по двум проводам, которые являются дополнением к проводам, подающим питание от сети. Многие производители поставляют светодиодные драйверы, которые принимают вход DALI. Подробнее читайте в статье «Что такое Дали?»









Так обычно подключается драйвер DALI.

• 1-10В аналоговое управление Это аналог протоколов связи. Как и DALI, он доставляется к водителю по двум проводам, которые есть в дополнение к проводам сети.









Так обычно подключается драйвер 1-10 В.













• Тусклый, тусклый, тусклый . Все они используют один дополнительный провод, несущий дополнительный источник питания к специальной клемме на драйвере. Устройство управления обычно представляет собой втягивающий (нефиксирующийся) переключатель, замыкающий/размыкающий провод, по которому подается дополнительный источник питания; быстрое нажатие на втягивающий переключатель заставит водителя включать/выключать светодиоды, в то время как более длительное нажатие дает водителю указание увеличить или уменьшить яркость светодиодов.









Вот как драйвер будет подключен для управления затемнением переключателем, затемнением касанием или нажатием.

• Функция коридора . Это вариант тусклого переключателя/ затемнения сенсорным экраном/ тусклого нажатия (см. выше). Как и в случае с диммером, дополнительный источник питания подключается к специальной клемме в драйвере. Однако вместо использования втягивающего переключателя в качестве устройства управления в функции коридора используется переключатель с фиксацией, обычно датчик движения (ИК или микроволновый) или таймер. Это подключает или отключает дополнительный источник питания, который указывает водителю, что он должен включать, выключать или уменьшать яркость светодиодов до предварительно установленного уровня.
• DMX (цифровой мультиплекс). Это протокол связи, который возник в театральном освещении, но также широко используется для других приложений, изменяющих цвет, таких как освещение фасадов.
• Беспроводное управление. Для связи с драйверами светодиодов доступно несколько беспроводных технологий, включая Zigbee и Bluetooth.

КАК РАБОТАЕТ ДРАЙМИНГ

Драйвер димминга имеет две функции:

• В качестве драйвера он преобразует входное напряжение сети переменного тока 230 В в выходное напряжение постоянного тока низкого напряжения.
• В качестве диммера он уменьшает количество электроэнергии, подаваемой на светодиоды, тем самым вызывая их затемнение.





Примеры диммеров, которые обычно используются в коммерческих/промышленных светодиодных светильниках или рядом с ними. Обе эти единицы выполняют двойные функции; они и драйвер и диммер.



Для работы в качестве диммера они оба имеют дополнительные клеммы, к которым можно подключить провода управления для подачи сигнала управления диммированием.







Драйверы могут использовать любой из двух методов для уменьшения количества энергии, поступающей на светодиоды.



• Широтно-импульсная модуляция (ШИМ)





Драйвер светодиодов, который затемняет свет с помощью ШИМ, включает и выключает питание светодиодов. Чем длиннее импульсы «включения» и короче импульсы «выключения», тем ярче будут светиться светодиоды, и наоборот. При условии, что это происходит на частоте выше 200 Гц, любое мерцание не будет видно человеческому глазу, и мозг усреднит воспринимаемый уровень яркости.







• Амплитудная модуляция (AM). Здесь драйвер просто увеличивает или уменьшает выходной ток светодиодов. Риск мерцания устранен, но некоторые светодиоды немного меняют цвет при изменении их тока, особенно при низких уровнях.

Некоторые производители драйверов светодиодов используют комбинацию ШИМ и АМ для достижения оптимальной производительности.

РЕГУЛИРОВКА СВЕТОДИОДНЫХ ЛАМП И СВЕТИЛЬНИКОВ С ЗАПЕЧАТАННЫМИ ДРАЙВЕРАМИ

У большинства светодиодных ламп драйвер запечатан внутри. Это также относится ко многим фитингам, предназначенным для бытового использования. В обоих случаях нет возможности передать водителю какой-либо сигнал управления затемнением. Поэтому, если требуется диммирование, это должно быть сделано путем установки внешнего диммера на входящую сеть питания к светодиодной лампе или герметичному светильнику.







Широко используемый тип светодиодных ламп. Драйвер, который преобразует входящее сетевое питание (230 В переменного тока) в низковольтный постоянный ток, расположен в основании лампы. Если она предназначена для «диммирования», эту лампу можно регулировать с помощью подходящего диммера, установленного на входе питания лампы.













Пожаростойкий потолочный светильник, популярный для жилых помещений. Драйвер запаян в корпус без возможности подключения провода управления диммированием. Подобно диммируемой светодиодной лампе, ее также можно регулировать с помощью подходящего диммера, подключенного к входящему источнику питания.





Это оказывает существенное влияние на конструкцию драйвера в лампе или светильнике. Внешний диммер увеличивает и уменьшает количество электрической энергии, поступающей в светодиодную лампу или герметичный фитинг, и обычно он делает это путем выключения и включения питания (для переменного рабочего цикла) с частотой 50 Гц. Если драйвер должен работать в таких условиях, он должен быть спроектирован соответствующим образом. Это порождает концепцию «диммируемой или недиммируемой» светодиодной лампы или драйвера.

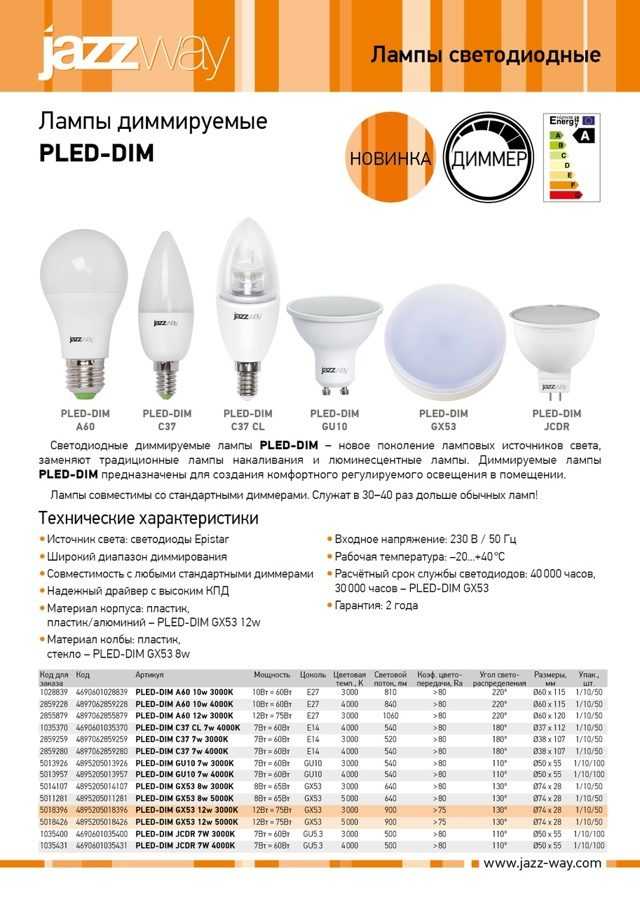

Диммируемая светодиодная лампа — это лампа, регулируемая внешним (отдельным) диммером. Однако даже светодиодная лампа с регулируемой яркостью может не подходить для использования со всеми типами диммера, поэтому важно проверить, какой тип диммера рекомендуется для светодиодной лампы или светильника, который вы хотите затемнить. В следующем разделе (ниже) описаны основные типы доступных диммеров.

Недиммируемая светодиодная лампа или светильник — это именно то, что нужно. Он вообще не предназначен для затемнения.

КАКИЕ ТИПЫ СВЕТОДИОДНЫХ ДИММЕРОВ ПРЕДСТАВЛЯЮТСЯ?

Наиболее распространенными диммерами для светодиодов являются диммеры с отсечкой фазы.

Все диммеры с отсечкой фазы работают путем включения и выключения питания светодиодной лампы от сети переменного тока дважды в каждом сетевом цикле. Это приводит к уменьшению потока электрической энергии к светодиодной лампе или светильнику, что снижает ее светоотдачу.

Существует два типа диммеров с отсечкой фазы.

• Передний край диммеры с отсечкой фазы (также известные как симисторные диммеры и диммеры с передним фронтом). Они работают путем отключения тока в точке пересечения нуля (см. схему) и повторного включения позже в том же сетевом цикле. Количество энергии, поступающей на светодиоды, зависит от продолжительности периода «выключения». Чем дольше период выключения, тем тусклее будут светиться светодиоды.

• Задняя кромка Диммеры с обрезанием фазы. Они работают путем включения тока в точке пересечения нуля (см. схему) и отключения позже в сетевом цикле. Обычно это делается с помощью электронного компонента, называемого биполярным транзистором с изолированным затвором (IGBT). Количество энергии, поступающей на светодиоды, зависит от продолжительности периода «выключения». Чем дольше период выключения, тем тусклее будут светиться светодиоды.



Обратите внимание, что здесь мы говорим о диммерах, которые работают от сети (входа) светодиодной лампы или другого герметичного блока светодиод/драйвер. В этих приложениях мы говорим о светодиодных лампах и драйверах светодиодов, которые являются «диммируемыми» — это означает, что их можно успешно регулировать с помощью отдельного (подходящего) диммера, установленного на их сетевом питании. Этот подход наиболее широко используется в небольших и жилых помещениях.

При диммировании в коммерческой среде мы обычно используем драйверы двойного назначения, которые имеют собственные возможности диммирования — см. выше «ДИММИНГ СВЕТОДИОДОВ, КОТОРЫЕ ИМЕЮТ ОТДЕЛЬНЫЙ ДРАЙВЕР» — и мы называем эти драйверы «диммированием».

КАКОЙ ТИП СВЕТОДИОДНОГО ДИММЕРА ЛУЧШЕ ИСПОЛЬЗОВАТЬ?

Чтобы подобрать диммер, который лучше всего подходит для конкретной светодиодной лампы или герметичного светодиодного/фонаря водителя, сначала обратитесь к производителю. Спросите, можно ли затемнить предмет. Если это так, спросите, есть ли у производителя список рекомендуемых диммеров. Если такого списка нет и нет дальнейших указаний, выполните следующие действия:

• Проверьте нагрузку на цепь, которую вы планируете диммировать. Для этого сложите мощность всех ламп/светильников в цепи, а затем выберите диммер, чей диапазон нагрузки (в ваттах) превышает это значение. Распространенной ошибкой является использование диммера с минимальной нагрузкой, скажем, 60 Вт, когда нагрузка на схему, которую вы хотите диммировать, составляет всего 20 Вт. Это не сработает.
• Выберите диммер, который описан как «задний фронт» (см. выше) или который рекламируется как «подходящий для светодиодов». В отсутствие более конкретных советов диммер с задним фронтом, скорее всего, будет хорошо работать со светодиодной лампой или приспособлением с регулируемой яркостью, чем диммер с передним фронтом.

РЕГУЛИРОВКА ЗАТЯЖКИ СВЕТОДИОДОВ — ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вернуться в службу технической поддержки

Объяснение локального затемнения светодиодов — CNET

Один из самых популярных терминов в маркетинге светодиодных ЖК-дисплеев — «локальное затемнение». Якобы локальное затемнение может затемнить ту область экрана, которая в этом нуждается, сохраняя при этом яркие части экрана яркими. Эта технология действительно может увеличить коэффициент контрастности, чтобы сделать изображение лучше. Также очень важно получить интенсивные блики, которые можно получить с помощью контента с расширенным динамическим диапазоном (HDR).

Но не все функции локального затемнения работают одинаково, и некоторые типы локального затемнения работают лучше, чем другие.

Эта статья представляет собой перегонку/расширение поясняемой части более длинной светодиодной подсветки ЖК-дисплея. Ознакомьтесь с этой статьей для получения дополнительной информации. Если вас действительно интересует только локальное затемнение… читайте дальше!

Что это такое

ЖК-дисплеи со светодиодной подсветкой не обладают потенциалом коэффициента контрастности OLED (или плазмы, смирись с этим). Таким образом, их изображения не обладают той глубиной и трехмерностью, которые возможны с другими технологиями.

Локальное затемнение было разработано для улучшения характеристик светодиодных ЖК-дисплеев. Уменьшая яркость тех частей экрана, которые должны быть темными (например, персонаж в тени), и оставляя яркими те части экрана, которые должны быть яркими (скажем, соседнее хорошо освещенное окно), вы можете улучшить видимый коэффициент контрастности. . По мере развития ЖК-технологий, локальное затемнение также изменилось. По мере того, как индустрия ЖК-дисплеев перешла к более дешевым и тонким методам боковой подсветки, локальное затемнение также было адаптировано для работы с этими телевизорами.

Джеффри Моррисон/CNET

Локальное затемнение полного массива
Это полный монитор. Название относится к массиву отдельных светодиодов за ЖК-панелью, направленных через экран к вашим глазам. Пример макета показан справа, если передний слой ЖК-дисплея был удален, а светодиодная подсветка открыта.

Хотя индивидуальное управление всеми этими светодиодами было бы идеальным (хотя и редко реализуемым), наиболее распространенным методом является установленное количество «зон». В зависимости от телевизора их может быть несколько десятков и более. К сожалению, большинство производителей светодиодных телевизоров не раскрывают это число.

Каждая зона отвечает за определенную область экрана. Объекты меньше зоны (например, звезды на ночном небе) не получают преимущества от локального затемнения и в результате могут выглядеть приглушенными. Кроме того, если зона освещена, а соседняя зона не освещена, вы можете увидеть ореол/цветение, поскольку эта часть экрана становится ярче, чем соседняя зона. Этот артефакт широко известен как «цветущий».

В лучшем случае полное локальное затемнение с задней подсветкой дает наилучшее изображение, которое вы можете получить с ЖК-дисплеем. Это также всегда дороже, чем телевизоры той же компании с одним из других методов подсветки, обсуждаемых ниже.

Чтобы максимально эффективно использовать HDR-контент на ЖК-дисплее, лучше всего использовать полное локальное затемнение.

Недостатком является размер и стоимость. Светодиоды должны быть немного отодвинуты от экрана (чем дальше, тем меньше вам нужно покрыть одну и ту же площадь), поэтому появляется дополнительная глубина по сравнению с моделями с боковой подсветкой.

Топовые модели большинства производителей оснащены полным массивом… но не всегда. Поскольку телевизоры с боковой подсветкой тоньше и дешевле в производстве, они гораздо более распространены. Сегодня «локальное затемнение» используется как общий термин, поэтому важно проверить спецификации (или наши обзоры), для которых модели являются полным набором.

Джеффри Моррисон/CNET

Местное затемнение с боковой подсветкой
Наиболее распространенная разновидность светодиодных ЖК-дисплеев — с боковой подсветкой. В ЖК-дисплеях с боковой подсветкой все светодиоды расположены вдоль края телевизора, обращены к центру экрана.

Локальное затемнение, в этом случае, становится немного более свободным термином. Да, телевизор по-прежнему может затемнять области экрана, но эти области намного больше, чем при полном массиве, как вы можете видеть на изображении выше.

В худшем случае «локальное затемнение» может быть почти невидимым или затемнять огромные участки экрана одновременно, не давая никакой пользы. В некоторых случаях это может привести к ухудшению изображения.

В лучшем случае заметно улучшение качества изображения, хотя и не так сильно, как при полном массиве. Точные основные моменты HDR здесь невозможны, хотя некоторые модели могут по-прежнему предлагать широкую цветовую гамму (которая связана с HDR, но отдельно).

В зависимости от того, где расположены светодиоды (по всем четырем сторонам экрана, только справа и слева, только сверху и снизу, или только снизу или сверху), локальное затемнение с боковой подсветкой может иметь совершенно разные характеристики.

Полную информацию обо всех различных методах, а также иллюстрации того, как каждый из них может выглядеть на практике, см. в разделе «Объяснение светодиодной подсветки ЖК-дисплея».

Глобальное затемнение/Подсветка

Последний прием — это не столько «локальное» затемнение, сколько просто «затемнение» или, может быть, «глобальное затемнение». Все изображение становится темнее с темными сценами и остается ярким с яркими сценами. То есть вся подсветка работает как один источник света. Это распространено среди самых дешевых ЖК-телевизоров.

Для этих моделей характерно, например, что при отображении полностью черного изображения (например, исчезновение в конце фильма, но до начала титров) светодиоды полностью гаснут, и телевизор выглядит как черный. имеет действительно хороший уровень черного.

Это, конечно, подделка. Если что-то должно появиться, светодиоды снова включаются, и уровень черного подскакивает, показывая истинный (и гораздо более приглушенный) коэффициент контрастности телевизора. Отключение светодиодов дает небольшие преимущества в плане энергосбережения, но визуально это может отвлекать.
