Прокладка кабелей до 10 кВ в траншеях

Подробности

Категория: Кабели

• монтаж
• кабель
• земляные работы
• среднее напряжение

Непосредственно для прокладки кабелей в земле применяют бронированные кабели, защищенные от коррозии джутово-битумным покрытием или поливинилхлоридной оболочкой.

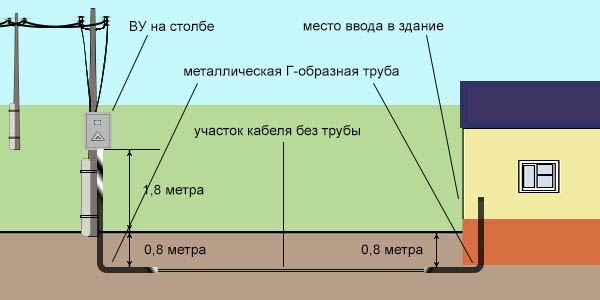

Кабели на напряжение до 10 кВ прокладывают на глубине 0,7 м от планировочной отметки при глубине траншеи 0,8 м, а при пересечении улиц, площадей — 1,1 м. На дно траншеи насыпают слой песка или чистой земли, не содержащей камней, толщиной не менее 0,1 м.
Все кабели номинальным напряжением свыше 1 кВ, проложенные в траншеях, должны иметь защитные покрытия из красного кирпича (силикатный в земле разрушается) или бетонных плит, положенных на слой земли или песка толщиной 0,1 м. При глубине траншеи 1 —1,2 м и напряжении до 10 кВ защита кабелей кирпичом необязательна.

СНиП установлено предельное количество кабелей в одной траншее — не более шести, устройство траншей с большим числом кабелей является не экономичным.
Ширина траншеи

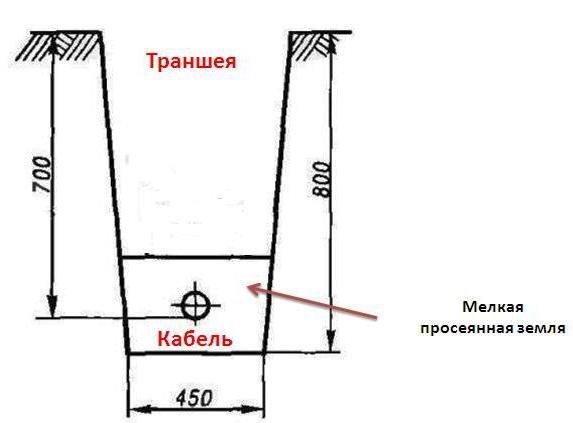

Рис. 1. Размеры траншеи для прокладки кабеля 1—10 кВ: B1 — на дне траншеи; В2 — у поверхности земли; В3  —зона отвода

(рис. 1) определяется количеством, сечением и марками кабелей. Между силовыми кабелями расстояние в свету должно быть не менее 100 мм. Между контрольными кабелями, не нуждающимися в охлаждении, расстояние не нормируется. Допускается совместная прокладка силовых и контрольных кабелей в одной траншее. При этом расстояние между крайними контрольным и силовым кабелем должно быть не менее 100 мм.

Кабель укладывают в траншее «змейкой» с небольшим запасом, составляющим 1,5—2 % общей длины траншеи, на случай возможных смещений почвы и температурных деформаций кабеля в разное время года. В месте установки соединительной муфты предусматривают расширение траншеи для устройства петли запаса и возможности вырезки поврежденной муфты и замены.

При параллельной прокладке в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м (рис. 3). При этом предусматривается запас кабеля по длине, необходимый для проверки изоляции на влажность, монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от повреждения при возможных смещениях почвы и температурных деформациях кабеля, а также на случай переразделки муфты при ее повреждении.
В стесненных условиях при больших потоках кабелей допускается располагать компенсаторы в вертикальной плоскости с двойной минимальной внутренней кривой изгиба, размещая их полого по дуге в земляной щели толщиной не более 0,2 м ниже уровня прокладки кабелей на глубине до 0,5 м. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо, располагать на уровне прокладки кабелей.
Число соединительных муфт на 1 км строящихся кабельных линий для трехжильных кабелей 1 — 10 кВ сечением до 3×70 мм² должно быть не более 4 шт. ; сечением (3×95 — 3×240) мм² — 5 шт.; для одножильных кабелей — 2 шт.
При прокладке над кабелями сигнально-предупредительной ленты присыпка должна быть не менее 0,3 м, т. е. лента должна находиться на глубине 0,4 м от планировочной отметки. Сигнально-предупредительная лента из поливинилхлоридного пластиката должна быть красного цвета толщиной 0,5 — 1 мм и шириной не менее 150 мм. Одну ленту можно прокладывать над двумя кабелями.

Рис. 3. Расположение концов кабеля в месте монтажа двух соединительных муфт
В готовой траншее кабель прокладывают, раскатывая его с барабана, установленного на кабельном транспортере, автомобиле или трубоукладчике (рис. 4), которые перемещаются вдоль траншеи. Если по условиям трассы применение автомеханизмов затруднено, то кабель раскатывают в траншее с помощью лебедки по специальным кабельным роликам, которые устанавливают на прямолинейных участках трассы по дну траншеи через 3—5 м; на всех поворотах трассы устанавливают угловые ролики (рис. 5).

Рис. 4. Раскатка кабеля с трубоукладчика.

Рис. 5. Линейный (а) и угловой (б) универсальные распорные ролики

• Назад
• Вперёд

• Вы здесь:
• Главная
• Оборудование
• Кабели
• Соединение токопроводящих жил проводов и кабелей

Еще по теме:

• Прокладка кабельных линий 1-35 кВ
• Марки кабелей, рекомендуемые для прокладки в земле (траншеях)
• Прокладка и замена кабеля
• Кабели, рекомендуемые для прокладки в земле (траншеях)
• Общие требования к установке приборов, аппаратов, конструкций распределительных устройств, прокладке шин, проводов и кабелей

Кабели

• Силовые кабели
• Шнуры и провода
• Кабельная арматура

Прокладка кабелей в мерзлых и скальных грунтах, по болотам и заболоченным участкам

Главная → Новости → Москва. Прокладка кабелей в мерзлых и скальных грунтах, по болотам и заболоченным участкам

Прокладка кабелей в мерзлых грунтах

При прокладке кабелей в северных районах страны следует учитывать явления, связанные с вечной мерзлотой. Прокладка кабелей в вечномерзлых грунтах имеет особенности, которые являются следствием деформаций грунта. Прокладку кабелей в таких грунтах выполняют: подземную— в траншеях, кабельных каналах, насыпях, туннелях и коллекторах; надземную — в защитных коробах, галереях, по эстакадам, стенам и конструкциям зданий и инженерных сооружений, под постоянными пешеходными мостками и воздушной подвеской на опорах, причем надземная прокладка кабеля обеспечивает большую надежность в условиях эксплуатации.

Прокладка кабелей должна осуществляться с соблюдением следующих требований. Глубину прокладки кабелей в вечномерзлых грунтах устанавливают в рабочих чертежах. Мерзлый грунт, используемый для обратной засыпки траншей, должен быть размельчен и уплотнен. Наличие в траншее льда и снега не допускается. Грунт для насыпи следует брать из мест, удаленных от оси трассы кабеля не ближе чем на 5 м. Грунт в траншее после осадки должен быть покрыт мохоторфяным слоем. В качестве дополнительных мер против возникновения морозобойных трещин следует применять: засыпку траншеи с кабелем песчаным или гравийно-галечниковым грунтом; устройство водоотводных канав или прорезей глубиной до 0,6 м, располагаемых с обеих сторон трассы на расстоянии 2-3 м от его оси, обсев кабельной трассы травами и обсадку кустарником.

Эксплуатация кабельных линий в районах вечной мерзлоты и глубокого сезонного промерзания грунта осложняется из-за его деформации и становится ненадежной для электроснабжения. В результате изменения по трассе кабельной линии теплового и гидрологического режимов образуются пучения, просадки, морозобойные трешины, оползни и обвалы грунта. В указанных условиях прокладка кабеля непосредственно в земле возможна лишь в хорошо дренирующем деятельном грунте, промерзающем зимой и оттаивающем летом (песок), на глубине не менее 0,7 м. Характер кабельных работ в этих районах страны сезонный: для дренирующих грунтов — с мая по август, а слабо дренирующих (глина и др.) из-за притока талых вод — сентябрь и октябрь.

В районах со слабым сезонным протаиванием (не более 0,7 м) кабели, как правило, располагают ниже грани деятельного слоя, что вызывает ряд дополнительных мер по защите кабелей от влияния неравномерного пучения и трещинообразования: применения кабелей с проволочной броней, покрытие кабелей слоем торфа и дренирующего грунта, обвалование трассы, устройство водоотводных канав и др..

Для прокладки кабелей в районах вечной мерзлоты и при больших потоках кабелей на больших заводах, где возможны их повреждения на отметках ниже нуля по техническим причинам производства, целесообразно применение эстакад. На заводах эстакады выполняют закрытыми, с защитой от прямого действия солнечных лучей. В районах вечной мерзлоты применяют открытые эстакады без защиты от солнечной радиации.

При большом числе кабелей в незначительной по длине трассе (около 50 м) с успехом внедряется стендовая заготовка сущность которой заключается в том, что в специальном помещении заготовляют мерные отрезки кабелей по расчетным измерениям со смонтированными концевыми муфтами или заделками. Заготовленные концы кабелей на специальных инвентарных барабанах доставляют на место прокладки и укладывают на готовой трассе путем перемещения барабанов.

Кабельной промышленностью освоено производство силовых кабелей в холодостойком исполнении для районов Крайнего Севера. Срок службы таких кабелей в 2 раза больше по сравнению с кабелями в обычном исполнении.

Прокладка кабелей в скальных грунтах.

Разработка скальных грунтов при относительно невысокой твердости породы и выветренной трещиноватой структуре поверхности грунта может казаться менее трудоемкой, чем мерзлых. В этом случае хороший эффект дает пропорка грунта на заданную глубину за один или несколько проходов.

В скальных грунтах требуемая глубина заложения кабеля составляет 0,5 м, и при трещиноватой структуре грунта возможно его расклинивание специальными пропорочными ножами, (например, НП-2), устанавливаемыми на кабелеукладчики вместо обычных ножей или на специальные пропорщики трасс, а иногда и обычными ножами кабелеукладчиков.

В районах со скальным грунтом перед прокладкой кабелей должна проводиться специальная разведка трассы и разрабатываться технологическая карта проведения работ.

Разработка траншей резко усложняется при наличии на трассе крупных валунов, монолитных скальных пород. В этом случае может применяться малопроизводительная разработка отбойными молотками или взрывное разрушение грунта.

Использование взрывного метода ограничено из-за опасности работ, наличия сильного шума и сотрясения окружающего грунта, что в горах, например, может привести к сходу лавины. Этот метод с успехом применяется при сооружении кабельных магистралей в малонаселенных районах. Наиболее эффективно применение шпурового метода, когда разрабатываются отбойными молотками через каждые 0,5—1 м шпуры, в которые после очистки вводится и взрывается взрывчатое вещество, что приводит к образованию разрыхленной линейной выемки. Затем разрыхленный скальный грунт может пропарываться для обеспечения по всей длине заданной глубины разработки и после этого может укладываться кабель. Недостатком взрывного метода является разброс грунта при взрыве, что иногда осложняет засыпку траншеи.

При взрывном шпуровом методе разработки прочных грунтов на глубину прокладки кабелей опасной зоной разброски грунта считается зона в радиусе до 100 м. Для уменьшения разброски грунта применяют деревянные или металлические щиты шириной 1,5—2 м.
Для работ на скальных участках трассы должны создаваться специальные механизированные колонны. Перспективным для разработки скальных и мерзлых грунтов является применение рыхлителей ударного действия, однако в настоящее время еще не разработаны надежные промышленные образцы этих рыхлителей.

Прокладка кабелей по болотам и заболоченным участкам.

Прокладка кабелей по болотам и заболоченным участкам в почвах, содержащих вещества, разрушительно действующие на оболочки кабелей, не рекомендуется.

При необходимости для этой цели применяют специальные кабели или используют особые меры их защиты. Меры защиты от коррозии, а также способы крепления кабеля при прокладке по болоту (свайные стойки и др.) выполняют согласно указаниям к проекту.

Прокладка кабеля в пересыхающих торфяных болотах (при выходе торфов на поверхность) может производиться в насыпном грунте. Подсыпка должна быть выполнена по ширине на 1,5 м (в обе стороны) от крайних кабелей, а слой нейтрального грунта под кабелями и над ними должен быть не менее 0,3 м. Стволы, пни, корни по трассе удаляют.

Водные окна и места понижения плотных грунтов ниже отметки кабеля протяжением более 1 м засыпают плотными грунтами (глиной). Если последнее трудно выполнить, то переход кабелей через водные окна или места понижения плотных грунтов производят на сваях или на сваях с настилом.

Кабели над болотом могут быть проложены в охраняемых или периодически осматриваемых зонах на отметке выше стояния воды не менее чем на 0,3 м. При этом они могут быть проложены в асбестоцементных или стальных водогазопроводных трубах, в бетонных блоках длиной не менее 4…6 м, в бетонных лотках длиной 6 м, закрываемых бетонными плитами или засыпаемых нейтральным грунтом. Трубы, блоки, лотки надежно крепят к свайным основаниям. Трубы должны быть надежно соединены и уплотнены на муфтах с резьбой, подмоткой пакли на сурике или специальными асбестоцементными муфтами с резиновыми кольцами. На фланцевых соединениях уплотнения выполняют прокладками из паронита, смазанного суриком или белилами. Стальные, а также асбестоцементные трубы нужно окрашивать внутри и снаружи асфальтобитумными лаками. Кроме того, снаружи можно покрыть вторым слоем тех же лаков с добавкой 20…30% алюминиевой пудры или лаком марки АЛ-177.

При переходе из болота в нормальный грунт и наоборот оставляют запас кабеля длиной не менее 3 м в виде петли и постепенно снижают открытую трассу до уровня траншеи на расстоянии не менее 3 м от границы болота,

Кабели по мостам, плотинам, дамбам прокладывают в каналах и в несгораемых трубах под пешеходной частью моста, в местах перехода с конструкции моста в грунт кабели рекомендуется прокладывать в асбоцементных трубах. Все подземные кабели при прокладке по металлическим и железобетонным мостам должны быть изолированы электрически от металлических частей моста.

Прокладка подземного кабеля Все, что вам нужно знать

Главная » Блог » Подземная прокладка кабеля: все, что вам нужно знать

Прокладка кабеля под землей: все, что вам нужно знать

Охрана природы, природные объекты, эстетика и пространство делают прокладку кабелей под землей неизбежной и необходимой. Подземная прокладка кабеля имеет дополнительные преимущества в виде снижения передачи потери и снижение риска потери обслуживания в случае экстремальных погодных условий.

Содержание

• 1 Что такое подземная прокладка кабеля?
• 2 Преимущества подземной прокладки кабеля
• 3 Порядок и монтаж подземной прокладки кабеля
• 4 Прямая прокладка
  • 4.1 Преимущества:
  • 4.2 Недостатки:
• 5 Система протяжки
  • 5.1 Преимущества:
  • 5.2 Недостатки:
• 6 Цельная система
  • 6.1 Преимущества:
  • 6.2 Недостатки
• 7 испытаний подземной прокладки кабеля
• 8 Часто задаваемые вопросы
  • 8.1 Какова минимальная глубина прокладки кабеля под землей?
  • 8.2 Каков метод прокладки кабеля?
  • 8.3 Как глубоко кабель должен быть проложен под землей?
  • 8.4 Какой должна быть нормальная глубина прокладки кабелей?
  • 8.5 В чем преимущество прямой прокладки подземных кабелей?

Что такое подземная прокладка кабеля?

В районах с ограниченным пространством для прокладки кабелей, особенно в городских районах, эффективным методом является подземная прокладка кабелей. Телекоммуникации или электроэнергия могут передаваться по подземным кабелям. Данные передаются из одной точки в другую по кабелю, проложенному по земле, а не по висящим на опорах и башнях в подземной кабельной системе.

По сравнению с воздушными кабелями, под землей кабели не видны невооруженным глазом и, следовательно, сохраняют эстетическая красота. Для этого необходимо вырыть соответствующие траншеи и процесс должен выполняться систематически, чтобы гарантировать успех и минимальные требования к обслуживанию.

Преимущества подземной прокладки кабеля

Изменение климата сделало более частыми экстремальные погодные условия. Чтобы иметь бесперебойное электроснабжение и телекоммуникации, важно, чтобы наша инфраструктура была спланирована и оборудована таким образом, чтобы выдерживать суровые погодные условия. Следующие преимущества делают подземные кабельные системы предпочтительным выбором:

• Более длительный срок службы – Подземные кабели имеют гораздо больший срок службы, чем воздушные кабели.
• Сокращение затрат на техническое обслуживание – Меньшее воздействие природных явлений, таких как падающие ветки, сильный ветер и дождь, снижает потребность в обслуживании.
• Предотвращение несчастных случаев- Воздушные кабели могут обрушиться на здания и автомобили и подвергнуть находящихся рядом с ними опасности поражения электрическим током. В этом плане подземная прокладка кабеля более безопасна.
• Непрерывная работа – Защищенные от внешних факторов подземные кабели обеспечивают бесперебойное питание или обслуживание.
• Отсутствие препятствий – Подземные кабельные системы полностью скрыты от глаз и не создают препятствий для собственности.
• Требуемая минимальная площадь – Воздушные кабели требуют много места для установки опор, тогда как подземные кабели требуют очень ограниченной полосы земли.

Порядок и монтаж подземной кабельной прокладки

Эффективность и работоспособность подземной кабельной системы зависят от правильной прокладки кабеля, качества кабельных соединений и ответвлений. Существует три способа прокладки кабеля под землей. Процедура, применяемая в каждом методе, следующая:

Прямая укладка

Этот метод требует рытья траншеи глубиной 1,5 м и шириной 0,45 м, которую затем засыпают слоем песка. Кабели укладываются в траншеи и засыпаются слоем песка толщиной 10 см. Для защиты от механических повреждений траншею закрывают кирпичом и другими материалами.

Если требуется прокладка более одного кабеля в траншее расстояние между осями по горизонтали или вертикали равно 30 см. предусмотрены для предотвращения взаимного нагрева.

Преимущества:

• Самый простой и дешевый способ подземной прокладки кабеля
• Вырабатываемое тепло рассеивается в земле.

Недостатки:

• Высокая стоимость обслуживания
• Указать точное местонахождение неисправности сложно
• Переделки кабельной сети затруднены.

Всасывающая система

Воздуховоды или трубопроводы из чугуна, бетона или глазурованного камня с люками располагаются в подходящих местах вдоль трассы кабеля. Люки используются для протягивания кабеля на место.

Преимущества:

• Люки сделать дополнения, ремонт прост в обслуживании
• Низкая стоимость обслуживания
• Механическая защита снижает возникновение неисправностей.

Недостатки:

• Высокая стоимость установки
• Низкое рассеивание тепла благодаря сгруппированному кабели.

Сплошная система

Подземные кабели прокладываются в открытых трубах или желобах вдоль трассы кабеля. Корыта обычно изготавливаются из асфальта, керамогранита или чугуна. Асфальтовая смесь используется для заполнения желобов после укладки кабеля.

Преимущества:

• Сильная механическая защита

Недостатки

• Требования к квалификации и рабочей силе привести к высоким затратам

Вызовы подземной прокладки кабеля

Различные проблемы в процессе прокладки подземные кабели:

1. Высокая стоимость установки: Первоначальная стоимость установки подземной кабельной системы высока, поскольку к общей стоимости добавляются затраты на восстановление дорог и окружающей инфраструктуры.
2. Разрешения и одобрения: Прежде чем приступить к копанию, необходимо получить ряд разрешений от соответствующих органов.
3. Громоздкие модификации: Невозможность найти линии и отдельные участки делает утомительным добавление или изменение линии.
4. Препятствия на трассе кабеля: Трасса кабеля должна быть спроектирована с учетом любых препятствий, которые могут быть на трассе.
5. Требования к изоляции: Слои изоляции необходимы для подземных кабелей, чтобы выдерживать потоки высокого напряжения.

Часто задаваемые вопросы

Какова минимальная глубина прокладки кабеля под землей?

Минимальная глубина прокладки кабеля ниже земля варьируется в зависимости от допустимого напряжения кабеля. Глубина должна быть не менее 0,9 м для кабелей от 3,3 кВ до 11 кВ, 1,05 м для кабелей от 22 кВ до 33 кВ. минимальная глубина кабеля низкого напряжения должна быть 0,75 м.

Какой способ прокладки кабеля?

Надежность кабельной сети зависит по способу укладки и креплению фитингов, таких как концевые кабельные муфты, муфты, ответвительные соединители и т. д. Метод прокладки определяет подход, который будет сопровождаются рытьем траншей, монтажом воздуховодов и расположением кабели. В основном существует три метода прокладки кабелей под землей. бывают прямой прокладки, вкатной и сплошной системы.

Насколько глубоко должен быть проложен кабель под землей?

Требования к глубине зависят от топография местности. Для пересечений дорог и дренажных канав, которые еще не быть законченным, стандартная глубина варьируется от 30 до 42 дюймов. Если земля остается замороженным в течение длительного периода времени, то глубина должна быть не менее 30 дюймов. Переходы через проезжую часть требуют более глубокой копки со стандартной глубиной 42 дюймы.

Какой должна быть нормальная глубина прокладки кабеля?

Нормальная глубина прокладки кабелей составляет зависит от климатических условий и местности. Он варьируется от 30 до 42 дюймов. дюймов в зависимости от условий.

В чем преимущество прямой прокладки подземных кабелей?

Прямая прокладка подземных кабельных систем имеет следующие преимущества:

• Быстрое строительство кабельной сети
• Низкие инвестиции
• Быстрое рассеивание тепла
• Чистый и безопасный метод с кабелем, защищенным от внешних помех.

Прокладка кабеля под землей: все, что вам нужно знать

Последние блоги

Наши услуги

Типовые детали прокладки кабеля для прямого прокладки кабелей низкого напряжения

Большинство строительных проектов требуют подземной кабельной системы для электроснабжения, а иногда и системы высокого напряжения. Архитекторов и строителей меньше всего волнует, как проложены эти кабели к помещениям и оборудованию. Если бы специалисты-электрики указывали на осуществимость, эстетика проекта достигла бы намеченного уровня. Следовательно, на этапе планирования маршруты и размер траншеи для силового кабеля должны быть включены в проект.

Этапы прямой прокладки кабеля под землей

На этом рисунке показано, как прокладывать силовой кабель низкого напряжения (LT) одножильным методом прямой прокладки под землей. После взятия траншеи держите траншею в чистоте, выполняя следующие шаги:

1. Сделайте слой песка или мелкозернистой почвы в соответствии с размерами, указанными на чертеже.
2. Проложите кабель посередине траншеи.
3. Обеспечьте слой песка поверх кабеля.
4. Положите защитную плитку прямо над слоем песка.
5. Засыпать вынутый грунт, оставив 300 мм от уровня земли.
6. Уложите предупреждающую ленту для кабеля и снова засыпьте оставшуюся часть траншеи до уровня земли.

Все материалы должны соответствовать соответствующему разделу спецификации проекта и стандартов.



Метод прокладки кабеля для пересечения дорог и инженерных коммуникаций с использованием воздуховода из НПВХ

На приведенном ниже рисунке показана установка подземного кабеля в двух средах. На первом показана прямая прокладка кабеля под землей, а на втором показан кабель, проходящий через канал в основном там, где пересекается дорога. Еще один случай использования воздуховода из-за пересечения других коммуникаций, таких как водопровод, телекоммуникационные линии или нефтехимические трубопроводы. Воздуховод должен быть залит бетоном из ПВХ на всем протяжении пересечения дороги или других коммуникаций.

Типичная деталь прокладки кабеля для прямой прокладки кабелей низкого напряжения в канале

Метод прямой прокладки нескольких кабелей с использованием одной кабельной траншеи

На приведенном ниже рисунке показано, как прокладывать несколько кабелей в одной траншее. Здесь кабели проходят двухъярусно (слойно) и параллельно в виде матричной системы. Последовательность должна быть следующей: уплотненная песчаная подушка, параллельная прокладка кабеля первого яруса, засыпка песком, параллельная прокладка кабеля второго яруса, засыпка песком, защитный бетонный блок, засыпка вынутого грунта, предупреждающая лента, засыпка песком или засыпка вынутого грунта и, наконец, тротуары.

Типовая деталь прокладки кабеля для прямой прокладки нескольких кабелей и кабелей низкого напряжения

Типовая спецификация для прокладки или установки подземного кабеля

В тех случаях, когда установка включает прокладку определенных участков кабеля непосредственно в траншеях, подготовленных в рамках Контракта, Подрядчик должен Защитите кабели железобетонными или принятыми оболочками из ПВХ, все кабели, протянутые в подготовленные трубы или каналы, должны быть надежно герметизированы в местах входа кабелей на подстанции или в здания для предотвращения проникновения воды и паразитов. По требованию Инженера входы воздуховодов в смотровые колодцы должны быть надлежащим образом герметизированы после установки всех кабелей.

Перевернутые уровни всех труб или воздуховодов, входящих в здание, должны быть такими, чтобы трубы или воздуховоды имели уклон в сторону от здания. Если вход трубы или воздуховода в здание находится ниже уровня грунтовых вод, должны быть предусмотрены фланцы лужи.

Если кабели проложены непосредственно в земле, на дно траншеи необходимо положить 75 мм песка или рыхлой земли, чтобы сформировать основу для кабелей. Когда кабели проложены, они должны быть осмотрены и приняты Инженером. Затем они должны быть покрыты таким же рыхлым песком/землей, которые должны быть засыпаны вокруг и над кабелями до уровня 75 мм над верхней частью кабелей. Там, где должно быть проложено более одного горизонтального слоя кабелей, для каждого слоя должны быть предусмотрены одинаковые песчано-земляные подушки и покрытие.

Защитные кожухи должны располагаться по центру кабелей, причем каждое покрытие должно быть плотно соединено встык и заблокировано с соседними покрытиями по всей длине кабеля. Окончательная засыпка траншей не должна начинаться до тех пор, пока Инженер не примет установку защитных покрытий.

После укладки любого кабеля и до тех пор, пока все кабели, подлежащие прокладке в траншее, не будут покрыты защитными кожухами, нельзя использовать в траншее острые инструменты или другие приспособления или оставлять их в таких положениях, которые могут привести к повреждению к кабелям, если они упали в траншею. Любые ролики, используемые для укладки кабеля, не должны иметь острых выступов, которые могут повредить кабели.

Подрядчик несет единоличную ответственность за определение того, является ли грунт химически активным, и за принятие специальных мер предосторожности для защиты кабелей от химического воздействия. Подрядчик должен принять меры предосторожности, чтобы избежать электролитического и/или электрохимического воздействия в ситуациях, когда кабель и аксессуары могут быть установлены в непосредственной близости от других разнородных металлов в присутствии влаги.

Расположение кабелей, все методы прокладки и установки должны быть согласованы с Инженером, который должен быть спланирован таким образом, чтобы обеспечить упорядоченное построение, свободное от ненужных изгибов и пересечений, позволяющее удалить любой кабель без чрезмерного нарушения соседних кабелей .

Прямые проложенные силовые кабели, изображение продукта

В местах прокладки каналов Подрядчик должен убедиться, что они были пройдены и очищены от всех посторонних предметов до прокладки кабелей. После прокладки кабелей в соответствии с указанными требованиями траншеи должны быть должна быть засыпана Подрядчиком, а вновь засыпанная траншея должна быть оставлена ​​и поддерживаться в абсолютно безопасном состоянии до тех пор, пока не будут проведены работы по постоянному восстановлению. Кабельные каналы должны быть из глазурованной стеклокерамики с внутренней глазурью, с пластиковыми гибкими муфтами, типа ПВХ или пекового волокна.

Кабели должны быть идентифицированы во всех люках и на оборудовании с помощью изолированной бирки или ленты с нанесенным на них обозначением цепи. Кабели должны иметь фазы, а также количество и размеры жил, обозначенные буквенным или цифровым обозначением во всех люках и распределительных щитах. Обозначение должно быть на коррозионностойком материале, который также должен быть стойким к химическому разложению.

Кабели, проходящие через сформированные каналы, должны быть закреплены с помощью армированных промышленных кабельных скоб из нейлона или алюминиевого сплава, прикрепленных болтами к вертикальным или горизонтальным опорам каналов из мягкой стали, встроенным в стены каналов на расстоянии 600 мм от центров крепления.
