Как обжимать металлопластиковые трубы: обжимка, как обжимать, пресс, обжимная муфта, фитинги

Как соединять металлопластиковые трубы обжимными фитингами

Популярность металлопластиковых труб растет с каждым годом. На российском рынке представлено большое количество брендов из которых стабильным качеством и разумными ценами отличается и продукция из нашего ассортимента. Это металлопластиковые трубы HENCO (Бельгия) и VALTEC (Италия).
При соблюдении рекомендаций по подбору и эксплуатации производитель заявляет срок службы более 50 лет. Для стабильной и безопасной работы отопительной, водопроводной систем очень важно правильно соединять трубы и фитинги.

Соединение металлопластиковых труб осуществляется разными способами. Наиболее распространенными на сегодня являются соединения:

• на обжимных фитингах
• на пресс-фитингах

Именно такими способами монтируется продукция VALTEC и HENCO из ассортимента нашего интернет-магазина.

Этот способ очень популярен ввиду его простоты. Единственный необходимый инструмент — гаечный ключ. Также желательно иметь специальный калибратор, ножницы и смазку.

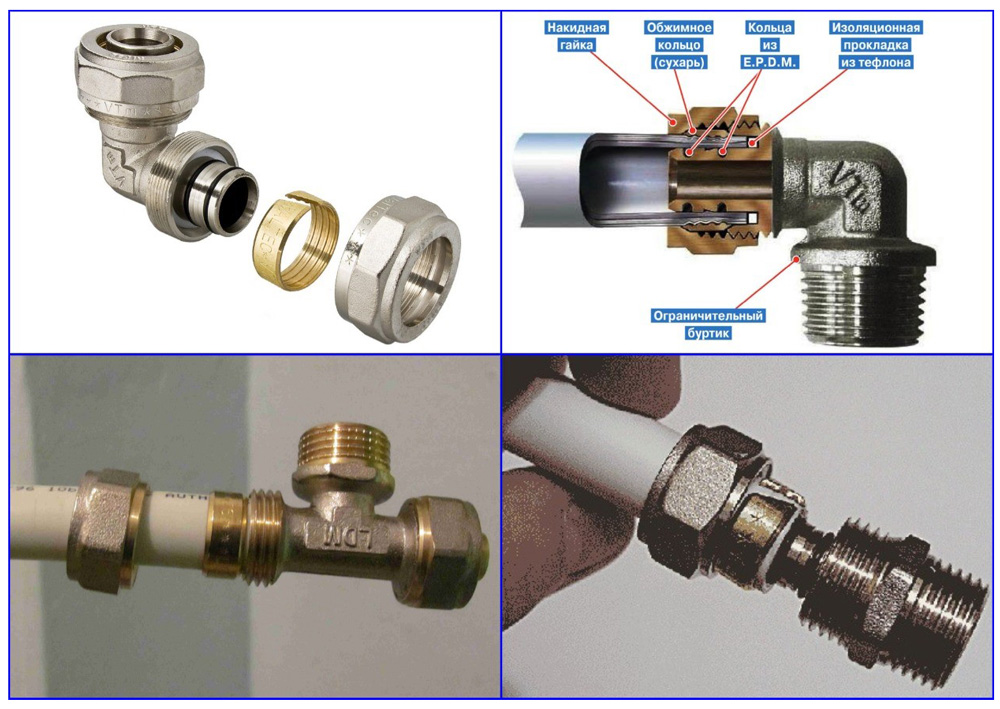

Процесс соединения трубы и фитинга выполняется в следующей последовательности:

• под углом 90 град. в нужном месте отрезается труба. Лучше всего это делать специальными ножницами, которые обеспечат ровный рез и отсутствие загибов.
• с помощью специального калибратора (при отсутствии, ножом) срезается внутренний угол на срезе. Это делается для того, чтобы при всовывании штуцера на повредить или не сдвинуть уплотнительные резиновые кольца.
• внутреннюю поверхность трубы рекомендуется смазать специальной силиконовой смазкой или мыльной водой. Это дополнительная гарантия, что уплотнительные кольца останутся на своих местах.

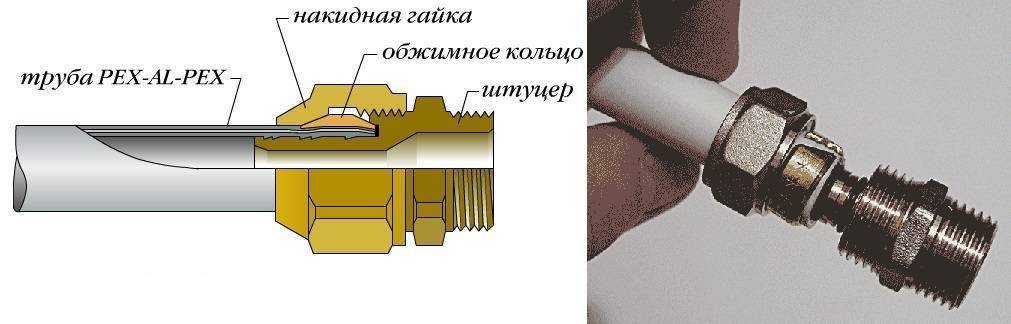

• фитинг раскручивается. Сначала накидная гайка, затем обжимное кольцо одеваются на трубу.

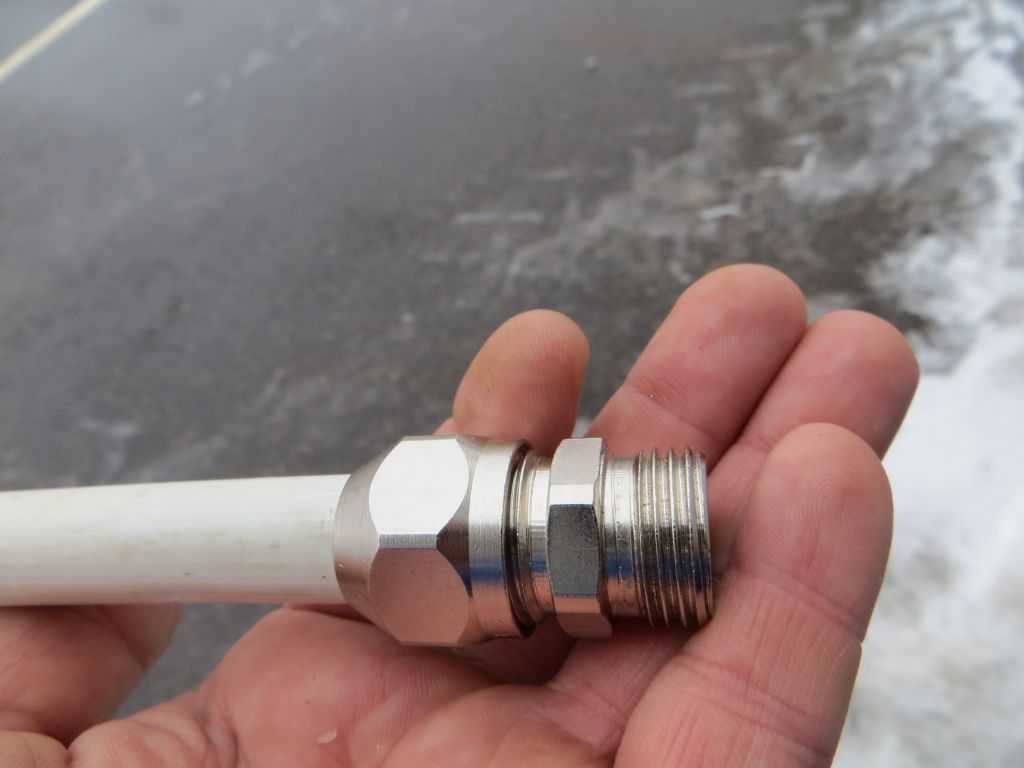

• штуцер фитинга до упора задвигается в трубу
• обжимное кольцо сдвигается на фитинг и гайка затягивается вручную.
• гайка дожимается ключом. Рекомендуемое количество оборотов для диаметров 16 мм и 20 мм — 1, для 26 мм и 32 мм — ¾. Соединение выполнено.

Нужно отметить, что из большинства типов соединений пластиковых труб, обжим наиболее простой, но и наименее надежный. Хорошее качество соединения обеспечат, кроме правильного монтажа, трубы и фитинги известных, давно зарекомендовавших себя, торговых марок. VALTEC и HENCO из этого перечня. Обжимные соединения являются обслуживаемыми, поэтому раз в год их нужно проверять и при необходимости подтягивать.

Способы крепления Обновлено: 07.12.2020 13:29:46

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Особенности и взаимозаменяемость радиальных пресс-фитингов для металлопластиковых труб

Радиальные пресс фитинги являются наиболее популярной разновидностью фитингов для металлопластиковых труб.

Технология радиального пресс соединения заключается в обжиме металлической пресс-гильзы на трубе, которая надета на штуцер пресс-фитинга. При использовании стандартных фитингов необходимо предварительно раскалибровать трубу и снять фаску с внутреннего края трубы. В результате получается надежное, долговечное соединение с прочностью, превышающей прочность трубы.

Обжим гильзы происходит специальными пресс-клещами с помощью ручного, электромеханического или электрогидравлического инструмента. Пресс-клещи являются сменной оснасткой, их типоразмер определяется формой запрессовочного профиля (пресс-профиля) и внешним диаметром трубы.



Конструктивные особенности пресс-фитингов различных производителей



Радиальный пресс-фитинг любого производителя состоит из корпуса, пресс-гильзы и упорного пластикового кольца, которое фиксирует обжимную гильзу на корпусе. Для обеспечения требуемой герметичности соединения штуцер фитинга имеет уплотнительные кольца. Форма корпуса определяет тип: прямой соединитель, тройник, угольник.



Профиль обжима пресс-гильзы

Для получения качественного соединения пресс-клещи должны продавливать гильзу в определенных местах, зависящих от расположения уплотнительных колец.

Каждая система пресс-фитингов характеризуется допустимыми профилями обжима пресс-гильзы, которые разрабатываются индивидуально или подбираются из уже существующих. В свою очередь каждому запрессовочному контуру соответствуют определенные пресс-клещи. К настоящему времени на рынке представлено несколько десятков пресс-профилей, наиболее универсальными и распространенными являются профили обжима TH и U, также можно встретить H, В, F и другие.

Производители пресс-фитингов делятся на две группы. Большая часть из них выпускает универсальные фитинги для которых подходят несколько типов пресс-профилей, а значит и пресс-клещей. Исключением являются компании, продающие комплектные системы: Rehau, Uponor, Geberit, Viega. Эти компании разработали и продвигают уникальные системы пресс-фитингов, для которых необходимы уникальные пресс-клещи. Пресс-клещи являются дорогостоящей оснасткой и часто привязывают монтажников к определенным пресс-профилям, а значит и системам, брендам пресс-фитингов.

В таблице подбора пресс-фитингов представлены все основные системы и подходящие для них профили обжима.

Материал корпуса пресс-фитингов

• Коррозионностойкая латунь (CW614N, CW617N, CW602N)

Фитинги из латуни являются наиболее распространёнными, но некоторые производители вместо латуни используют бронзу.

Латунные пресс-фитинги могут быть как без покрытия, так и никелированные или луженые (т.е. покрытые оловом). Луженые фитинги обладают повышенной коррозионной стойкостью.

• PPSU (полифенилсульфон)

Фитинги из PPSU отличаются высокой ударной прочностью, не подвержены коррозии, выдерживают высокие температуры (до +170 С) и устойчивы к UV-излучению.  Некоторые производители (Henco, Geberit) производят пресс-фитинги из PVDF, который по характеристикам близок к PPSU.

Пресс-фитинги из PPSU дешевле чем аналоги из латуни и бронзы, но у них уже номенклатура, так как отсутствуют комбинированные соединители с переходом на резьбу.

Пресс-гильза: конструкция и материал



Пресс-гильза (пресс-втулка, пресс-кольцо) может быть закреплена на корпусе фитинга или одеваться в процессе монтажа (менее распространено).

Основным материалом для пресс-гильзы является нержавеющая сталь AISI 304. Бывают исключения, например, Uponor использует алюминий.

Получили распространение гильзы со смотровыми отверстиями (3 или 6 отверстий), что позволяет контролировать глубину вставки трубы в пресс-фитинг.

Уплотнительные кольца

Материалом для уплотнительных колец обычно служит EPDM, но в пресс-фитингах для газа используется NBR. Большинство производителей выпускает фитинги с двумя уплотнительными прокладками, но есть исключения, когда присутсвует только одно уплотнение.

Есть системы пресс-фитингов с уплотнительные кольцами, утопленными в корпус фитинга, что дает следующие преимущества:

• Защита уплотнения от повреждений при монтаже (при вставке трубы в фитинг).  Благодаря этому можно заметно ускорить процесс монтажа, потому что можно не калибровать трубу и не снимать фаску с внутреннего края трубы.

• Функция LBP (leak before press).  LBP фитинги обладают функцией защиты от ошибок монтажа, позволяя легко обнаружить неопрессованные соединения. Это позволяет избежать ущерба, нанесенного протечкой. Если фитинг не был обжат, то он протечет, когда давление в системе составит 0,5 бара.

Пластиковые кольца соединяют корпус фитинга и обжимную гильзу, но также они выступают в роли прокладки для предотвращения электрохимической коррозии между алюминиевым слоем трубы и металлическим корпусом (латунным или бронзовым).

Возможные дополнительные функции:

• Цветные кольца для удобной идентификации диаметра фитинга по цвету
• Упор или направляющая для правильной установки пресс-клещей
• Визуальная индикация опрессованного соединения: после обжатия кольцо разрушается.



• Выбор того или иного фитинга во многом определяется профилем обжима доступных пресс-клещей. Например, если есть в наличии или можно достать пресс-инструмент с пресс-клещами профиля TH, то целесообразно рассматривать фитинги, которые допускают этот профиль обжима. И наоборот, если в наличии есть пресс-фитинги определенных брендов, то по таблице подбора пресс-фитингов можно посмотреть, какие пресс-клещи следует использовать.

• В одной системе можно использовать пресс-фитинги разных производителей, которые подходят по типоразмеру: диаметру и толщине стенки трубы. Прочность и надежность соединения зависит от соблюдения технологии монтажа, а не от наличия тех или иных конструктивных особенностей. Важным является использование качественного инструмента, способного продавить металлопластиковую трубу. Запрессовочный инструмент и соответствующую оснастку производят специализированные компании у которых его заказывают производители пресс-фитингов, а затем продают под своими торговыми марками.
  Основные производители пресс-инструмента: Klauke, Novopress, Rems, Ridgid, Rothenberger.

• При принятии решения нужно учитывать, что большинство производителей металлопластиковых труб допускают использование фитингов сторонних производителей, но не дают гарантию на такую трубопроводную систему.

Connect PEX с обжимными фитингами и обжимными кольцами

Руководства по проектам Fine Homebuilding

Сантехника

Мастерство за минуту

Существует несколько способов соединения PEX с обжимными фитингами, но это оригинальный.

Мэтью Миллэм Выпуск 272 — декабрь 2017 г./январь 2018 г.

При выполнении соединения PEX с использованием обжимных колец и обжимных фитингов начните с обрезки трубы PEX под прямым углом. Затем наденьте обжимное кольцо на трубку и вставьте фитинг, убедившись, что он полностью встал на место. Прежде чем обжимать кольцо, расположите его на расстоянии от 1/8 до 1/4 дюйма от конца трубки. Вы стремитесь надеть кольцо на центральные ребра фитинга. При использовании ручного инструмента убедитесь, что он расположен перпендикулярно трубке, и полностью сожмите рукоятки. Электроинструменты также необходимо держать под прямым углом, и инструмент должен полностью повернуться, прежде чем вы его отпустите. Проверьте соединение с помощью пробника, чтобы убедиться, что оно не было пережато или недостаточно обжато.

Другие видео о соединении фитингов PEX см.:

• Мастерство за минуту: соединение PEX с помощью обжимных фитингов и обжимных колец

• Мастерство за минуту: соедините PEX с помощью обжимных фитингов и хомутов из нержавеющей стали
• Мастерство за минуту: соединение PEX с компенсационными фитингами ASTM F1960 и кольцами ProPEX
• Мастерство за минуту: соединение PEX с компенсационными фитингами и компрессионными муфтами ASTM F2080

• Мастерство за минуту: соединение PEX с пресс-фитингами Viega PEX
• Мастерство за минуту: соедините PEX с нажимными фитингами
• Tool Tech: обзор систем соединительных фитингов PEX

Кроме того, ознакомьтесь с полной статьей Мэтта о подключении PEX в FHB #272.

Предыдущий: Соедините PEX с компенсационными фитингами и компрессионными втулками ASTM F2080 Следующий: Соедините PEX с обжимными фитингами и хомутами из нержавеющей стали

Направляющая

Сантехника

Глава

Черновая обработка

Сантехника

Сантехника

Надежное исчерпывающее руководство от профессионалов по выполнению любого сантехнического проекта

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектированию сантехники.

Начать бесплатную пробную версию

Основы сантехники

• Сантехнические системы
• Материалы
• Сантехнические инструменты

Ванные комнаты

• Раковины
• Души и ванны
• Туалеты

Кухни

• Кухонные Раковины
• Фильтрация воды
• Техника

Черновая обработка

• Макет
• Монтаж
• Медная труба
• Трубка PEX
• Водосточная труба из ПВХ

Водонагреватели, стиральные машины и многое другое

• Водные нагреватели
• Фильтры для всего дома
• Дренажные насосы
• Шайбы
• Спринклерные системы

Техническое обслуживание и ремонт

• Раковины
• Туалеты
• Души и ванны
• Системы

Сантехника с трубкой PEX | Семейный мастер на все руки

Трубка PEX представляет собой простую в установке альтернативу медной трубе.

Гибкие трубы PEX, давно используемые в системах лучистого отопления, идеально подходят для водопроводных сетей, поскольку их легко прокладывать сквозь стены и полы и с ними легко работать.

1 / 24

Семейный мастер на все руки

Преимущества PEX

Гибкая трубка PEX, поставляемая в виде длинных мотков, имеет ряд преимуществ по сравнению с традиционными трубами. Во-первых, обычно вы можете совершать длительные непрерывные пробежки, избавляясь от большинства локтей и суставов. Вы можете прокладывать длинные прогоны через балки и шпильки. Во-вторых, PEX не потеет в условиях высокой влажности, а также устойчив к разрыву, даже если леска промерзнет. В-третьих, суставы легче. Вы добавляете фитинги, просто обжимая металлические кольца поверх зазубренных фитингов с помощью специального обжимного инструмента.

2 / 24

Семейный мастер на все руки

Используйте одинаковые материалы

Существует несколько разных производителей PEX. Очень важно знать, с какой маркой труб вы работаете, и устанавливать соединители и фитинги только этого производителя. Если вы смешиваете и сочетаете материалы, вы аннулируете свою гарантию и можете не пройти проверку. Наихудший сценарий: вы получите протекающие трубы и повреждение водой. Не все продукты имеют узнаваемую маркировку, поэтому оставьте несколько этикеток на упаковке, чтобы успокоить инспектора и использовать его в будущем.

3 / 24

Семейный мастер на все руки

Изготовление обжимных соединений на фитингах водопроводной линии PEX

Сердцем и душой системы PEX является комбинация зазубренного фитинга и обжимного кольца. Нет необходимости в припое, клее или трубных ключах — просто поместите обжимное кольцо на конец трубы PEX, наденьте трубу на зазубренный фитинг и используйте специальный обжимной инструмент, чтобы сжать кольцо. Просто убедитесь, что кольцо отцентровано над шипом, и полностью нажмите на ручки обжимного инструмента. Обжимные кольца и хомуты являются двумя наиболее распространенными методами герметизации соединений водопроводных труб PEX.

4 / 24

Семейный мастер на все руки

Нож PEX

Отрежьте PEX под прямым углом для получения герметичных соединений. Резаки PEX, такие как этот резак для пластиковых труб и трубок, доступны в домашних центрах и в Интернете.

5 / 24

Family Handyman

Врезные фитинги

Врезные фитинги используйте только там, где есть доступ к стыку. Эти фитинги не требуют специального инструмента. Вы просто вставляете трубу в отверстия. Прижмите внешнее кольцо к фитингу, чтобы освободить трубу.

6 / 24

Семейный мастер на все руки

Струбцины – это просто

Существует множество различных способов соединения PEX с фитингами, но струбцины – один из самых простых. Они легко доступны и относительно недороги, и вы знаете, когда они установлены правильно, потому что язычок зажима будет заметно защемлен.

7 / 24

Семейный мастер на все руки

Фитинги для душевого клапана

Используйте фитинги с резьбой PEX для водопроводных кранов. Затяните фитинги перед обжимом водопроводной линии PEX. Пластиковый кронштейн образует самый острый угол 90 градусов, разрешенный для PEX этой марки.

8 / 24

Family Handyman

Запорные клапаны PEX

Вставьте специальные запорные клапаны PEX на линии подачи горячей и холодной воды. Вы также можете использовать стандартные запорные клапаны с резьбовыми соединениями для перехода на PEX.

9 / 24

Семейный мастер на все руки

Колено с ушком

Используйте фитинги с ушком, разработанные для PEX, для держателей душа и изливов ванны.

10 / 24

Семейный мастер на все руки

Ремонт или замена перегибов

Перегибы случаются. Вы можете исправить перегибы с помощью тепловой пушки, но PEX имеет тенденцию повторно перегибаться в месте, где ранее был перегиб, особенно если трубе необходимо сделать изгиб в месте перегиба. Лучше всего вырезать перегибы и использовать более короткие участки трубы в другом месте. Если вы получили небольшой перегиб в середине длинного прямого участка и не хотите его вырезать, нагрейте трубу с помощью фена, а затем закройте поврежденное место подвеской или зажимом для истирания. Это поможет трубе сохранить форму.

11 / 24

Семейный мастер на все руки

Защитите свой PEX

PEX расширяется и сжимается при изменении температуры, что заставляет трубы двигаться вперед и назад. Даже малейшее движение в течение нескольких лет может изнашивать дыру в трубах PEX, особенно если они трутся о что-то абразивное.

Вы можете защитить свою трубу с помощью зажимов от истирания, покрыть трубу недорогой изоляцией для труб или закрыть ее трубой большего размера. Трубы, залитые бетоном (например, для обогрева пола), подходят, потому что бетон удерживает их на месте. И трубы, проходящие прямо через деревянные стойки и балки, тоже подходят — просто защитите трубу в местах, где она изгибается при прохождении.

12 / 24

Семейный мастер на все руки

Абразивные и подвесные зажимы

Если ваша труба соприкасается с балкой, воздуховодом, электрической коробкой или стальной стойкой, или она проходит через блочную стену или бетонную плиту, ее необходимо защитить с помощью зажим для истирания или подвесной зажим.

13 / 24

Семейный мастер на все руки

Переходы на другие типы труб

Если вы добавляете гостевую ванну или, наконец, добираетесь до ванны для стирки, которую вы обещали в течение последних пяти лет, вам придется присоединиться к PEX к существующая система. Убедитесь, что вы перекрыли основную подачу воды, затем слейте воду из линий. Используйте специальные переходные фитинги, показанные (слева), для перехода от меди, ХПВХ или стали. Припаяйте, приклейте или нарежьте резьбу на переходном фитинге, затем обожмите линию PEX на фитинге с зазубринами.

14 / 24

Семейный мастер на все руки

Прокладка линии без стыков

Вы можете проложить линию PEX так же, как в обычной водопроводной системе, с 3/4-дюйм. основные линии и 1/2 дюйма. ответвления. Вы также можете использовать «коллекторную» систему, в которой вы используете 1/2-дюймовый. линию к каждому прибору из центральной точки.

Сначала запустите основные линии. Если вы пропускаете PEX через балки или шпильки, просверлите 3/4 дюйма. отверстия для 1/2 дюйма. трубопровод и 1-дюйм. отверстия для 3/4 дюйма. трубопровод. Попросите помощника подавать леску, чтобы она не перекручивалась и не запутывалась. Некоторые производители рекомендуют добавлять абразивные зажимы в каждое отверстие. Вы должны использовать их для PEX, который проходит через металлические шпильки, и пластин для защиты гвоздей, когда трубка проходит в пределах 1-1/2 дюйма от поверхности шпильки или балки. После того, как вы проведете свою основную линию, вернитесь назад и отметьте расположение каждой ответвления, оставив 1 дюйм. зазор для тройника с колючками.

15 / 24

Семейный мастер на все руки

Поддержка длинных участков

Там, где труба проходит вдоль поверхности, обязательно подкрепляйте ее через каждые 16–24 дюйма специальными хомутами PEX для уменьшения провисания.

16 / 24

Семейный мастер на все руки

Лучше всего хоум-раны

Вы можете установить PEX с магистральными линиями и ответвлениями к каждому светильнику, но «хоумраны» предпочтительнее. Хоум-ран — это одна линия, которая идет прямо к приспособлению, начиная с коллектора. Хоум-раны требуют большего количества труб, но обеспечивают более сильный и постоянный поток воды. Кроме того, установка хоумранов выполняется быстро и требует всего два соединения (одно на коллекторе и другое на конце крепления), что уменьшает утечки.

Вы также можете использовать гибридную систему, в которой вы работаете на 3/4 дюйма. горячую и холодную линии к набору светильников, например, в ванной, и установите меньший коллектор за панелью доступа. Затем сделайте короткие прогоны по 1/2 дюйма. линии к каждому прибору. Еще одна интересная особенность хоум-ранов заключается в том, что у каждого фитинга есть собственное отключение на коллекторе. Это означает, что вы можете отключить только этот фитинг, чтобы выполнить какую-то работу — вам не нужно отключать воду во всем доме.

17 / 24

Семейный мастер на все руки

Увеличьте размер, чтобы избежать низкого давления

Внутренний диаметр 1/2 дюйма. PEX меньше, чем у 1/2 дюйма. медные (и еще меньше с арматурой). Если вы вырываете медь и заменяете ее трубой PEX того же размера, поток воды к арматуре может быть заметно меньше, когда вы закончите. Если вы работаете над домом, который имеет менее 45 фунтов. давления или скорости потока менее 4 галлонов в минуту, убедитесь, что вы установили хоумраны, и рассмотрите возможность увеличения размера до 3/4 дюйма. трубка. Простой способ проверить давление воды — подсоединить манометр с нагрудником для шланга (продается в домашнем центре) к крану. Чтобы проверить скорость потока, просто посмотрите, сколько галлонов воды вливается в 5-галлонное ведро за одну минуту.

18 / 24

Семейный мастер на все руки

Управляйте своей катушкой с помощью эластичного шнура

Одна из жалоб на работу с PEX заключается в том, что катушки имеют собственное мнение. Как только полоса удаляется с катушек, они имеют тенденцию взрываться во всех направлениях. Чтобы избежать этого, используйте банджи-шнуры, чтобы держать катушки под контролем. Оставьте шнуры включенными и размотайте ровно столько, сколько вам нужно. Если ваша катушка упакована в пластик, не снимайте ее. Иногда вы можете просто вывести трубу из самой внутренней части катушки. Если у вас есть только несколько участков меньшего размера или короткие участки для установки, купите отрезки прямой трубы — с ней намного проще работать.

19 / 24

Семейный мастер на все руки

Прогрев холодных труб

Наш специалист по сантехнике Лес знает сантехника, который выполнял работу в северном Висконсине посреди зимы. В здании не было отопления, и все трубы и арматура были на морозе. Когда топили печь и включали воду, протекали десятки. Большинство производителей PEX рекомендуют работать с трубами при температурах выше нуля. Труба не должна нагреваться по всей длине, только там, где вы делаете соединение. Вы можете нагреть эти холодные трубы и фитинги с помощью теплового пистолета или фена, оставить их на некоторое время в теплом автомобиле или хранить фитинги в кармане. Черт возьми, вы даже можете прогреть трубу в термосе с горячей водой.

20 / 24

Семейный мастер на все руки

Заблаговременное планирование ответвлений

Существует несколько вариантов вывода PEX через стену (отводы). Если трубопровод будет открытым, скажем, для раковины на пьедестале или унитаза, купите медный патрубок и обожмите его на PEX. Тогда используйте стандартные запорные вентили. Если отвод будет скрыт, например, внутри шкафа, или вас не смущает внешний вид открытой линии PEX, используйте запорный клапан PEX с зазубринами.

Какой бы метод вы ни использовали, не забудьте добавить пару дополнительных креплений рядом с ответвлением для повышения устойчивости.

21 / 24

Семейный мастер на все руки

Используйте угловые фитинги для крутых поворотов

Не рискуйте, обжимая PEX в углах. Делайте крутые повороты с помощью фитингов под углом 90 градусов.

22 / 24

Семейный мастер на все руки

Установка PEX непосредственно на светильники

Многие сантехники предпочитают прокладывать PEX прямо к арматуре, чтобы не закапывать арматуру в стены. Трудно держать PEX идеально прямо, когда PEX выходит из стены, поэтому другой вариант — использовать медный патрубок под углом 90 градусов, когда вы проводите линию к туалету или другому приспособлению, где будет виден ваш запорный клапан.

23 / 24

Семейный мастер на все руки

Избегайте перегибов в узких углах

Гибкость PEX упрощает работу. Его можно согнуть вокруг довольно острых углов без необходимости использования локтя. Но если вы попытаетесь согнуть его слишком сильно, вы в конечном итоге перегнёте его. Установка опоры для изгиба предотвратит это, а также защитит трубу от истирания.

24 / 24

Семейный мастер на все руки

Держите PEX подальше от горячих предметов

PEX — это пластик, а пластик плавится. Так что держите трубы PEX подальше от горячих предметов. Стандарты обычно требуют, чтобы PEX находился на расстоянии не менее 18 дюймов от водонагревателя и 6 дюймов от одностенных дымоходов на газовых водонагревателях. И держитесь подальше от дымоходов печей, труб дровяной печи и любых других предметов, которые нагреваются.
