Онлайн калькулятор: Расчет параметров четырехскатной крыши
УчебаМатематикаГеометрия
Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.
По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.
Расчет 4-х скатной крыши
Длина основания (a)
Длина основания
Ширина основания (b)
Ширина основания
Угол наклона скатов (градусы)
Угол наклона граней (скатов) крыши в градусах
Точность вычисления
Знаков после запятой: 5
Длина стропил
Длина вальмовых стропил
Высота (h)
Площадь поверхности кровли
Длина конька (C)
Объем
Шатровая крышаВальмовая крыша
Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).
- Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
- Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
- Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
- И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:
Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:
Вальмовая крыша по высоте и размерам строения
Высота
Длина основания (a)
Длина основания
Ширина основания (b)
Ширина основания
Точность вычисления
Знаков после запятой: 5
Длина вальмовых стропил
Площадь поверхности кровли
Длина стропил
Длина конька (C)
Объем
Ссылка скопирована в буфер обмена
Похожие калькуляторы
- • Сегмент шара
- • Шаровой сектор
- • Куб
- • Суммарная площадь
- • Конус
- • Раздел: Геометрия ( 94 калькуляторов )
вальма вальмовая крыша Геометрия Инженерные крыша многогранник Обустройство и ремонт пирамида пирамидальная крыша площадь площадь кровли площадь поверхности Стереометрия Строительство Строительство и ремонт стропило
PLANETCALC, Расчет параметров четырехскатной крыши
Anton2020-11-03 14:19:28
3D Расчет вальмовой крыши – Онлайн-калькулятор с чертежами
Также можно рассчитать
Выберите проекцию:

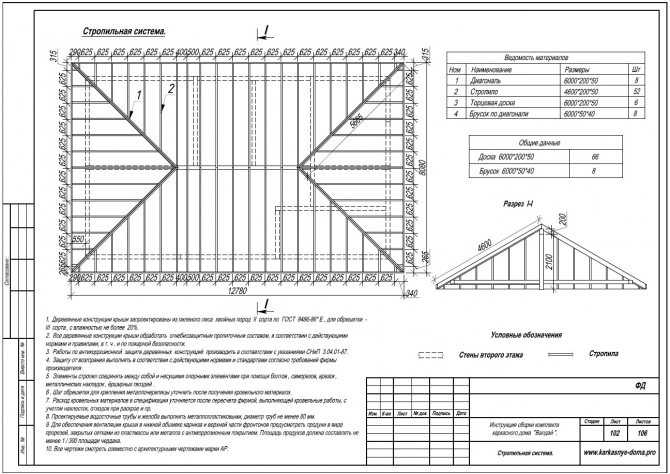

- Чертеж стропильной системы со стороны бокового ската вальмовой крыши
- Чертеж стропильной системы со стороны вальмы

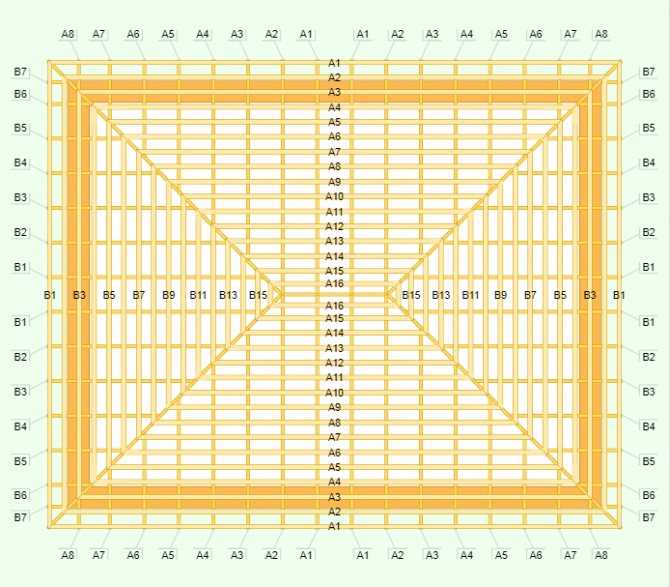

- Чертеж стропильная системы вальмовой крыши (сверху)
- Чертеж малых стропил вальмовой крыши (левые)
- Чертеж малые стропил вальмовой крыши (правые)
- Чертеж диагональных стропила вальмовой крыши
- Чертеж центральных/промежуточных стропил вальмовой крыши
- Обрешетка на вальмовом скате
- Чертеж обрешетки на боковом скате вальмовой крыши
- Чертеж спила на стыке мауэрлатов вальмовой крыши
- Чертеж кровельных листов на вальмовом скате вальмовой крыши
- Чертеж кровельных листов на боковом скате
{{#isCovered}}
{{/isCovered}} {{/drawings}}
Расстояние: 0
Результаты расчета
Мауэрлат под боковыми скатами
Мауэрлат под вальмовыми скатами
Ширина: 15 см
Толщина: 15 см
Длина: 570 см
Дом
Ширина: 600 см
Длина: 1000 см
Высота стены: 400 см
Толщина стены: 30 см
Крыша
Высота: 300 см
Свес: 50 см
Угол: 43.
67 °Площадь: 107.735 м²
67 °Коньковый брус
Ширина: 15 см
Длина: 405 см
Толщина: 5 см
Центральное/промежуточное стропило
Угол спила: 46.33 °
Размер спила: 14.32 см
Длина: 494.77 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 480.45 см
Длина от конька до запила: 411.32 см
Длина снизу от конька до запила: 404.4 см
Длина от запила до конца свеса: 69.13 см
Глубина запила вдоль стены (вертикально): 4.77 см
Глубина запила по опоре (горизонтально): 5 см
Диагональное стропило
Угол спила: 55.
98 °Размер спила: 10.13 см
Длина: 603.07 см
Ширина: 15 см
Толщина: 5 см
Длина по скату крыши: 592.95 см
Длина от конька до запила: 504.61 см
Длина снизу от конька до запила: 500.8 см
Длина от запила до конца свеса: 88.33 см
Глубина запила вдоль стены (вертикально): 2.13 см
Глубина запила по опоре (горизонтально): 3.16 см
Выступ: 3.02 см
98 °Малое стропило
Расстояние между досками: 60 см
Угол спила: 46.33 см
Размер спила: 14.32 см
Длина: 494.77 см
Ширина: 15 см
Толщина: 5 см
Длина от запила до конца свеса: 69.
13 смГлубина запила вдоль стены (вертикально): 4.77 см
Глубина запила по опоре (горизонтально): 5 см
Размер спила около диагональной стропилы: 6.91 см
13 смОбрешетка
Угол схождения ската крыши: 54.12 °
Размер спила: 7.23 см
Толщина: 2.5 см
Ширина: 10 см
Расстояние между досками: 30 см
Пароизоляция
Расстояния между малыми стропилами
s 1: 60 см
s 2: 60 см
s 3: 60 см
Длины малых стропил
s 1: 392.6 см
s 2: 302.74 см
s 3: 212.
87 смs 4: 123 см
Расстояния между центральными/промежуточными стропилами
c 1: 65 см
c 2: 60 см
c 3: 60 см
c 4: 60 см
c 5: 60 см
c 6: 65 см
Расстояния между досками обрешетки
D 1: 30 см
D 2: 30 см
D 3: 30 см
D 4: 30 см
D 5: 30 см
D 6: 30 см
D 7: 30 см
D 8: 30 см
D 9: 30 см
D 10: 30 см
D 11: 30 см
D 12: 23.
9 см
Размеры досок обрешетки на вальмовом скате
L 1: 703.45 см
L 2: 645.59 см
L 3: 587.73 см
L 4: 529.86 см
L 5: 472 см
L 6: 414.14 см
L 7: 356.28 см
L 8: 298.41 см
L 9: 240.55 см
L 10: 182.69 см
L 11: 124.82 см
L 12: 66.96 см
L 13: 17.92 см
Размеры досок обрешетки на боковом скате
L 1: 1103.27 см
L 2: 1045.41 см
L 3: 987.55 см
L 4: 929.69 см
L 5: 871.
82 смL 6: 813.96 см
L 7: 756.1 см
L 8: 698.23 см
L 9: 640.37 см
L 10: 582.51 см
L 11: 524.65 см
L 12: 466.78 см
L 13: 417.74 см
82 смЛисты кровельные (фронтальный скат)
ST 1: 125 x 250 см
ST 2: 125 x 250 см
ST 3: 125 x 250 см
ST 4: 125 x 250 см
ST 5: 125 x 250 см
ST 6: 125 x 250 см
ST 7: 13.45 x 250 см
ST 8: 125 x 248.9 см
ST 9: 125 x 248.9 см
ST 10: 125 x 248.9 см
ST 11: 18.
51 x 248.9 см
51 x 248.9 смЛисты кровельные (боковой скат)
ST 1: 125 x 250 см
ST 2: 125 x 250 см
ST 3: 125 x 250 см
ST 4: 125 x 250 см
ST 5: 125 x 250 см
ST 6: 125 x 250 см
ST 7: 125 x 250 см
ST 8: 125 x 250 см
ST 9: 125 x 250 см
ST 10: 68.27 x 250 см
ST 11: 125 x 248.9 см
ST 12: 125 x 248.9 см
ST 13: 125 x 248.9 см
ST 14: 125 x 248.9 см
ST 15: 125 x 248.9 см
ST 16: 125 x 248.9 см
ST 17: 73.33 x 248.9 см
Материалы конструкции
Мауэрлат под вальмовыми скатами
Мауэрлат под боковыми скатами
Коньковый брус
Ширина: 15 см
Толщина: 5 см
Длина: 405 см
Количество: 1 шт
Объём: 0.
03 м³
03 м³Центральные/промежуточные стропила
Диагональные стропила
Малые стропила
Контр-обрешетка
Обрешетка
Пароизоляция
Ширина: 100 см
Итоговая длина: 11050 см
Площадь: 110.5 м²
Количество рулонов: 12 шт
Листы кровельные
Ширина: 125 см
Длина: 250 см
Количество: 53 шт
Площадь: 165.625 м²
Утеплитель
Толщина: 15 см
Объём: 11.392 м³
Указанные «Размеры»
Отображение
Единицы измерения: см
Цвет чертежа: цветной
Тип кровли
Жёсткая: selected
Крыша
Высота: 300 см
Свес: 50 см
Дом
Ширина: 600 см
Длина: 1000 см
Толщина стены: 30 см
Высота стены: 400 см
Мауэрлат
Ширина: 15 см
Толщина: 15 см
Стропило
Пароизоляция
Ширина: 100 см
Длина: 1000 см
Нахлест сверху: 0 см
Нахлест сбоку: 15 см
Контр-обрешетка
Толщина: 3 см
Обрешетка
Листы ОСП
Ширина: 125 см
Длина: 250 см
Толщина: 1.
4 см
4 смЛисты кровельные
Ширина: 125 см
Длина: 250 см
Нахлест сверху: 15 см
Нахлест сбоку: 10 см
{{/fields}}
{{/groups}} {{#isCaption}}Обратите внимание:
- Зеленым выделены допустимые значения расчета.
- Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
- Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.
Калькулятор вальмовой крыши
Калькулятор вальмовой крыши Пропустите содержимоеВведите параметры
Выберите Метрику:
FOTEMETRICINCHES
Длина крыши:
Ширина крыши:
Угол крыши (градусы):
Выберите Конец Метрики:
FOTEMTRICINCHES
РЕЗУЛЬТАТ:
.
Подъем крыши:
Длина коньковой доски:
Длина вальмового стропила:
Длина простого стропила:
[sosial_buttom]
Для многих людей очень важно иметь возможность получить правильный калькулятор вальмовой крыши, так как знание того, как измерить вальмовую крышу, будет иметь жизненно важное значение для уверенности в том, что она получится хорошей. Если вы пытаетесь сделать все это самостоятельно, то вам действительно следует искать наиболее эффективный способ решения таких вопросов, как квадратные метры вальмовой крыши. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, есть много вещей, которые нужно учитывать при таком расчете!
Для этого вам лучше всего найти хороший калькулятор конструкции вальмовой крыши, чтобы вы могли быстро и просто рассчитать все это. Итак, что же вам нужно от хорошего калькулятора площади вальмовой крыши?
Для начала, есть из чего выбирать.
Некоторым людям нужно будет проработать определенные аспекты работы отдельно, поэтому, например, вы можете начать с поиска калькулятора для вальмовой черепицы. Это облегчит вам получение соотношения, необходимого для вашей черепицы, но для других частей работы вам может понадобиться что-то другое.
Например, вам может понадобиться калькулятор каркаса вальмовой крыши, чтобы рассчитать глубину и диапазон рамы, которая должна подняться, чтобы убедиться, что все можно обрезать и подготовить до нужного размера.
Затем вам нужно будет найти калькулятор угла вальмовой крыши, чтобы вы могли убедиться, что все ваши точные детали для самой крыши будут точными; Правильное определение таких вещей, как площадь и углы, будет очень важно для правильного выполнения такой работы.
Вам также потребуется найти калькулятор конструкции вальмовой крыши, который позволит вам рассчитать высоту и общий формат конструкции, гарантируя, что ваши расчеты будут учитывать тип конструкции, на которую вы надеялись в будущем.
первое место. После этого вам нужно будет попытаться найти хороший калькулятор уклона вальмовой крыши, чтобы убедиться, что вы можете получить последние расчеты.
Есть много вещей, о которых нужно подумать и принять во внимание при выборе стиля вальмовой крыши, поэтому наличие надежного универсального калькулятора вальмовой крыши будет очень полезным для этой работы. Сделайте это правильно, поискав правильный стиль калькулятора, и вы сэкономите себе много времени, ресурсов и стресса.
Простой поиск правильного типа калькулятора принесет вам дивиденды, поскольку он гарантирует, что ваши расчеты и сложения будут математически правильными, избегая любых проблем со структурными недостатками и подобных проблем с фундаментом. 9=»wpforms-«]
[null,{«description»:»Какой у вас почтовый индекс?»,»name»:»zipcode»,»qid»:»1″,»subLabel»:»»,»text» :»»,»type»:»control_number»},null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null ,null,null,{«name»:»getFree23″,»qid»:»23″,»text»:»Добавьте свой почтовый индекс, чтобы начать»,»type»:»control_button»}]
[null, {«description»:»Какой у вас почтовый индекс?»,»name»:»zipcode»,»qid»:»1″,»subLabel»:»»,»text»:»»,»type»:»control_number» },null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,null,{«имя»:» getFree23″,»qid»:»23″,»text»:»Добавьте свой почтовый индекс, чтобы начать»,»type»:»control_button»}]
[data-type=»control_textbox»]
[data-type=»control_textbox»]
[data-layout=»half»]
[data-layout=»half»]
[data-type =»control_dropdown»]
[data-type=»control_dropdown»]
[data-type=»control_email»]
[data-type=»control_email»]
[data-type=»control_number»]
[data-type=»control_number»]
[data-type=»control_phone»]
[data-type=»control_phone»]
[data-type=»control_datetime»]
[data-type=»control_datetime»]
[data-type=»control_signature»]
[data-type=»control_signature»]
[data-type=»control_birthdate»]
[data-type =»control_birthdate»]
[data-type=»control_time»]
[data-type=»control_time»]
[data-type=»control_image»]
[data-type=»control_image»]
[src*=»accessibilityEnhancer/dist/main.
js»]
[src*=»accessibilityEnhancer/dist/main.js»]
Калькулятор каркаса вальмовой крыши — дюймы
Полноэкранный режим
?
Всегда показывать полное меню
Прилепленное меню
Смотрите завершенные проекты!
Свяжитесь с нами
Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!
?
Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)
Поделись этим!
Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы
| Элементы крыши имеют цветовую маркировку хребет Бедренное стропило Джек Рафтер ? Как скорректировать результаты для расширения крыльца вальмовой крыши Расширения крыши крыльца? Создает ссылку для сохранения или совместного использования текущего расчета Поделитесь этим расчетом | ||||||||||||||||||||||||||||||||||||||||||||
522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12
Деталь соединения стропил
Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.
2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.
Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.
Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Распечатайте полноразмерные бумажные шаблоны — вырежьте и согните дерево, чтобы отметить и вырезать углы. |
Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.
Угол крыши Свес Весы
Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра.
Это острый конец. (пока не резать)
2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.
Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)
| Угол обшивки слоя и отступ отреза Обе ориентации листа ↔ ↕ 1138,93 фут² = 35,6 листов +
5%10%15% отходов = 40 листов Калькулятор обшивки бедра |
Расширения крыши крыльца
Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора. Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра,
в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).
Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①
Наверх ↑
Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
